第二章往复泵第一节往复泵的工作原理和特点第二节泵的正常吸入和排出工作条件第三节往复泵的空气室和泵阀第四节往复泵的实例第一节往复泵的工作原理和特点按结构柱塞式活塞式单作用泵一、往复泵的分类定义：往复泵是一种容积式泵，它是靠活塞或柱塞的往复运动，使工作容积发生变化而实现吸排液体的泵。
多作用泵双作用泵差动作用泵径向柱塞泵轴向柱塞泵二、往复泵的工作原理1.单作用往复泵活塞往复一次，吸排液体一次；仅活塞的一端腔室工作，吸排阀各一个。
二、往复泵的流量1.理论流量：活塞的有效工作面在单位时间内所扫过的容积。
60t Q KA Snm 3／hK ——泵的作用数；S ——活塞行程，m ；n ——泵的转速，r ／min ；A ——活塞平均有效工作面积，m 2。
（1）瞬时流量：任一时刻泵的理论流量。
sm Av q /3=工作面积为的活塞以速度为排送液体。
v ()2m A 电动往复泵是通过曲柄连杆机构将电动机的回转运动转换为活塞的往复运动，活塞速度是周期性地变化的，故其瞬时流量也将周期性地变化。
βωsin r v =2.往复泵的流量不均匀度（2）流量不均匀度：瞬时最大流量qmax 与平均流量qm 之比值称为流量不均匀度，用δ表示。
mq q /m ax =δ（3）改善流量不均的措施： 采用多作用泵； 泵的出口加装空气室二、往复泵的特点1、有较强的自吸能力。
2、额定排出压力主要取决于原动机的功率、泵本身的强度和密封的性能，而与泵流量大小无关 3、理论流量与工作压力无关，只取决于转速、泵缸尺寸和作用数4、流量不均匀，存在惯性影响。
5、转速不宜太快。
第二节泵的正常吸入和排出工作条件一、泵的正常吸入条件(1)泵必须能造成足够低的吸人压力，其值由吸人条件所决定。
ppsrdr-h d∑ZsZdZ∆vdvspdpspdrpsrHZggh v Z p ps s s sr sρ⎪⎪⎭⎫⎝⎛++-=∑22(2)泵吸口处的真空度不得大于泵的允许吸上真空度，()[]p p H p p Hp p vsssassag '/≤-≤-ρ>H s 吸入真空度标定值[H ] 允许吸上真空高度一、泵的正常吸入条件二、泵的正常排出条件ppsrdr-h d∑h ∑Z sZ dZ∆v dv spdpspdrpsrHZ(1)泵必须能产生足够大的排出压力，其值由排出条件所决定。

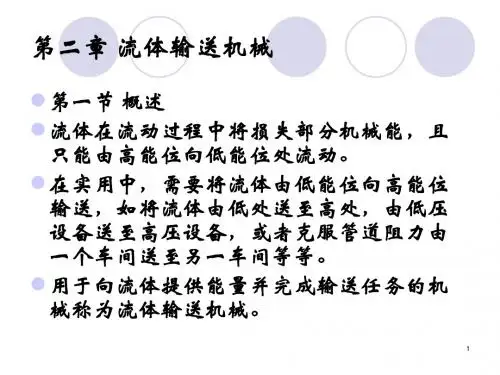

《化工原理》内容提要第二章流体输送机械1. 基本概念1）离心泵的主要构件：叶轮和蜗壳2）泵的流量q v：指泵的单位时间内送出的液体体积，等于管路中的流量，这是输送任务所规定必须达到的输送量。
3）泵的压头（又称扬程）He是指泵向单位重量流体提供的能量。
4）流体输送机械的分类：动力式（叶轮式）、容积式（正位移式）、其他类型。
5）离心泵的主要构件：叶轮和蜗壳。
6）离心泵的主要性能参数：流量、扬程、效率、轴功率。
7）离心泵特性曲线：描述压头、轴功率、效率与流量关系的曲线。
8）离心泵的工作点：泵特性曲线与管路特性曲线的交点。
9）离心泵的调节：改变管路特性（阀门的开大关小，改变K值）；改变泵的特性（改变D、n，调节工作点）。
10）往复泵的结构：由泵缸、活塞、活塞杆、吸入和排出单向阀（活门）构成，有电动和汽动两种驱动形式。
2. 基本原理1）离心泵的工作原理：电动机经泵轴带动叶轮旋转，叶片间的液体在离心力作用下，沿叶片间的通道从叶轮中心进口处甩向叶轮外围，以很高速度汇入泵壳；液体经泵壳将大部分动能转变为静压能，以较高压力从压出口进入排出管。
2）泵的汽蚀现象：当水泵叶轮中心进口出压力低于操作温度下被输送液体的饱和蒸汽压时，液体将发生沸腾部分汽化。
所生成的汽泡，在随液体从叶轮进口向叶轮外围流动时，因压强升高，气泡立即凝聚。
高速度冲向原空间，在冲击点处产生高频高压强冲击。
当气泡的凝结发生在叶轮表面时，气泡周围液体在高压作用下如细小的高频水锤撞击叶片，加之气泡中可能带有氧气等对金属材料发生化学腐蚀作用，将导致叶片过早损坏。
3）离心泵的选用原则：①根据被输送液体的性质确定泵的类型；②确定输送系统的流量和所需压头；③根据所需流量和压头确定泵的型号。
4）往复泵的工作原理：活塞往复运动，在泵缸中造成容积的变化并形成负压和正压，完成一次吸入和排出。
5）气体输送的特点：气体的密度相对液体很小，①动力消耗大；②气体输送机械体积一般都很庞大；③输送机械内部气体压力变化的同时，体积和温度也将随之发生变化。
往复泵知识点总结一、往复泵的定义和作用往复泵是一种通过往复运动将液体进行压缩输送的泵，也称为柱塞泵或活塞泵。
它主要由泵体、密封装置、活塞、进出口阀等部件组成。
往复泵通过活塞的上下往复运动，使得泵腔内液体发生周期性的压缩和排放，从而实现液体的输送和增压。
往复泵广泛应用于石油、化工、冶金、建筑等领域，是一种常见的工业泵类产品。
二、往复泵的工作原理1. 压缩阶段：当活塞上升时，泵腔内的液体受到压缩，进口阀关闭，出口阀打开，液体被排放出泵腔。
2. 吸入阶段：当活塞下降时，泵腔内形成负压，出口阀关闭，进口阀打开，外部液体被吸入泵腔。
3. 重复上述两个阶段，实现液体的连续压缩和排放，从而完成液体的输送和增压。
三、往复泵的优缺点1. 优点：往复泵结构简单、运行稳定、压力稳定，适用于高压输送，且可实现高效能输送。
2. 缺点：往复泵的维护成本较高，工作过程中容易产生振动和噪音，对环境和设备有一定的影响。
四、常见的往复泵类型1. 活塞泵：活塞泵的泵体内为空腔，通过活塞的上下往复运动，实现液体的压缩和排放。
2. 膜式泵：膜式泵通过膜片的往复运动，实现泵腔内液体的压缩和排放，主要用于输送易挥发或腐蚀性液体。
3. 柱塞泵：柱塞泵采用柱塞和柱塞管的组合，通过柱塞的运动实现泵腔内液体的压缩和排放，适用于高粘度液体的输送。
五、往复泵的应用领域1. 石油工业：往复泵主要用于油田、采油平台及管道输送等环节，用于输送原油、提高原油压力和输送天然气等作用。
2. 化工工业：往复泵常用于化工生产中，用于输送酸碱液体、润滑油等化工原料。
3. 冶金工业：往复泵广泛用于冶金生产中，用于输送金属熔渣、高温熔融金属等。
六、往复泵的维护和保养1. 定期检查泵体、密封装置、活塞等部件的磨损程度，及时更换损坏部件。
2. 定期清洗泵内的积水和杂物，保持泵内清洁。
3. 定期对泵体进行润滑，保证泵的正常运转。
4. 严格按照生产厂家的维护要求，进行定期维护和保养，确保泵的正常运转。
第二节往复泵往复泵是利用活塞的往复运动，将能量传递给液体，以完成液体输送任务。
往复泵输送液体的流量只与活塞的位移有关，而与管路情况无关，但往复泵的压头只与管路情况有关。
这种特性称为正位移特性，具有这种特性的泵称为正位移泵。
2-2-1 往复泵的构造及操作原理往复泵装置如图2-16所示。
主要部件有泵缸1、活塞2、活塞杆3、吸入阀4和排出阀5。
图2-16 往复泵装置简图1―泵缸；2―活塞；3―活塞杆；4―吸入阀；5－排出阀活塞由曲柄连杆机构带动作往复运动，在活塞周期性的往复运动的过程中泵缸内的容积和压强，周期性地变化，交替地打开和关闭吸入阀和排出阀，达到输送液体的目的。
活塞往复一次只吸液和排液一次称为单动泵。
活塞的往复运动由等速旋转的曲柄转换而来，速度变化服从正弦曲线，所以在一个周期内排液量也必然经历同样的变化，如图2-17（a）所示。
为了改变单动泵流量的不均匀性，可采用双动泵。
其工作原理如图2-18所示，在活塞两侧都装有吸入阀和排出阀，活塞往复一次，吸液和排液各两次，使活塞每个行程均有吸液和排液，其双动泵的流量曲线如图2-17（b）所示。
图2-17 往复泵的流量曲线图2-18 双动往复泵（a）单动泵（b）双动泵2-2-2 往复泵的流量调节往复泵的理论流量是由活塞所扫过的体积决定的，而与管路特性无关。
而往复泵提供的压头则只决定于管路情况。
往复泵的工作点也是管路特性曲线和泵的特性曲线的交点，如图2-19所示。
实际上，往复泵的流量随压头升高而略微减小，这是由于容积损失造成的。
离心泵可用出口阀门来调节流量，但对往复泵此法却不能采用。
因为往复泵属于正位移泵，其流量与管路特性无关，安装调节阀非但不能改变流量，而且还会造成危险，一旦出口阀门完全关闭，泵缸内的压强将急剧上升，导致机件破损或电机烧毁。
往复泵的流量调节方法如下。
图2-19 往复泵的工作点图2-20往复泵旁路调节流量示意图1―旁路阀；2―安全阀（1）旁路调节旁路调节如图2-20所示。
