电脑主板电子原件详解讲解

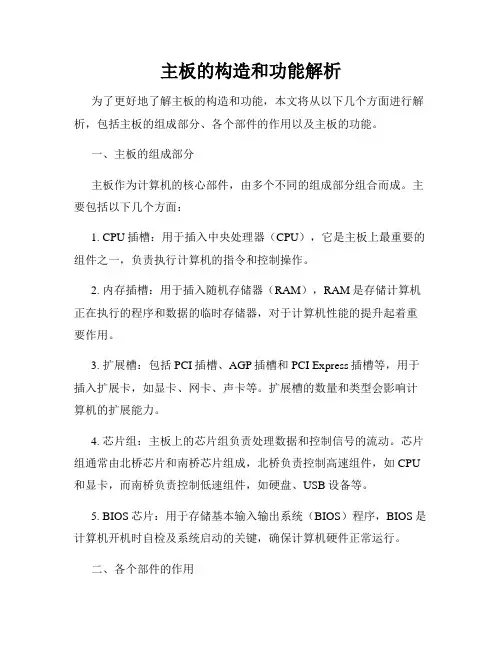

主板的构造和功能解析为了更好地了解主板的构造和功能，本文将从以下几个方面进行解析，包括主板的组成部分、各个部件的作用以及主板的功能。

一、主板的组成部分主板作为计算机的核心部件，由多个不同的组成部分组合而成。

主要包括以下几个方面：1. CPU插槽：用于插入中央处理器（CPU），它是主板上最重要的组件之一，负责执行计算机的指令和控制操作。

2. 内存插槽：用于插入随机存储器（RAM），RAM是存储计算机正在执行的程序和数据的临时存储器，对于计算机性能的提升起着重要作用。

3. 扩展槽：包括PCI插槽、AGP插槽和PCI Express插槽等，用于插入扩展卡，如显卡、网卡、声卡等。

扩展槽的数量和类型会影响计算机的扩展能力。

4. 芯片组：主板上的芯片组负责处理数据和控制信号的流动。

芯片组通常由北桥芯片和南桥芯片组成，北桥负责控制高速组件，如CPU 和显卡，而南桥负责控制低速组件，如硬盘、USB设备等。

5. BIOS芯片：用于存储基本输入输出系统（BIOS）程序，BIOS是计算机开机时自检及系统启动的关键，确保计算机硬件正常运行。

二、各个部件的作用1. CPU：作为计算机的大脑，负责执行计算机指令和控制操作，其性能的提升将直接影响计算机的运行速度和效率。

2. 内存：存储计算机正在执行的程序和数据，是CPU快速读写数据的临时存储器，内存的大小和速度将决定计算机的运行能力。

3. 扩展卡：通过扩展槽插入主板，扩展了计算机的功能，如显卡可以使计算机显示图像，网卡可以实现网络连接，声卡可以提供音频输出等。

4. 芯片组：负责处理数据和控制信号的流动，保证各个组件之间的协调工作，提供高效的数据传输。

5. BIOS：存储计算机的基本输入输出系统，控制计算机的启动和硬件初始化，确保计算机的正常工作。

三、主板的功能主板是整个计算机的核心，不同的组件通过主板紧密地连接在一起，实现了以下几个基本功能：1. 数据传输：主板上的芯片组负责处理数据和控制信号的传输，保证各个组件之间的快速、稳定的数据交流。

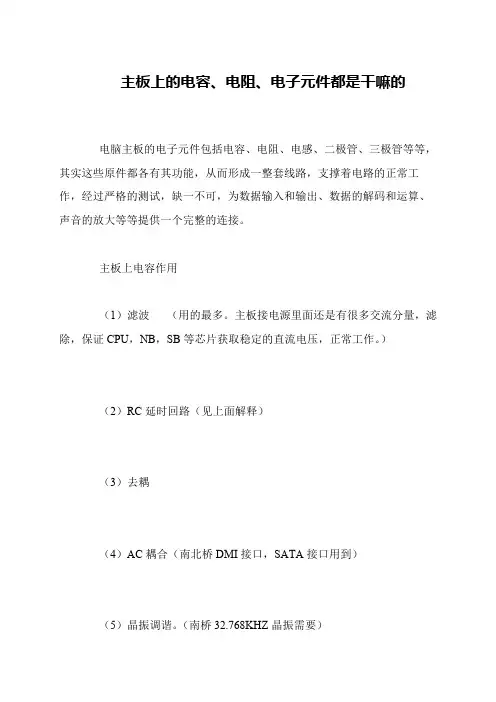

主板上的电容、电阻、电子元件都是干嘛的
电脑主板的电子元件包括电容、电阻、电感、二极管、三极管等等，其实这些原件都各有其功能，从而形成一整套线路，支撑着电路的正常工作，经过严格的测试，缺一不可，为数据输入和输出、数据的解码和运算、声音的放大等等提供一个完整的连接。

主板上电容作用
（1）滤波（用的最多。

主板接电源里面还是有很多交流分量，滤除，保证CPU，NB，SB等芯片获取稳定的直流电压，正常工作。

）
（2）RC延时回路（见上面解释）
（3）去耦
（4）AC耦合（南北桥DMI接口，SATA接口用到）
（5）晶振调谐。

（南桥32.768KHZ晶振需要）。

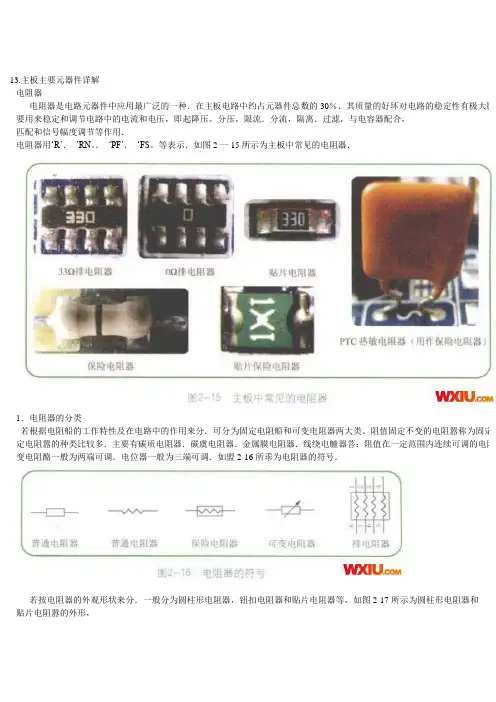

13.主板主要元器件详解电阻器电阻器是电路元器件中应用最广泛的一种．在主板电路中约占元器件总数的30％．其质量的好坏对电路的稳定性有极大影响要用来稳定和调节电路中的电流和电压，即起降压。

分压，限流．分流，隔离．过滤，与电容器配合，匹配和信号幅度调节等作用．电阻器用‘R’．’RN。

．‘PF’．‘FS。

等表示．如图2一15所示为主板中常见的电阻器．1．电阻器的分类若根据电阻船的工作特性及在电路中的作用来分．可分为固定电阻船和可变电阻器两大类。

阻值固定不变的电阻嚣称为固定电定电阻嚣的种类比较多．主要有碳质电阻器．碳虞电阻器．金属膜电阻器．线绕电艟器菩：阻值在一定范围内连续可调的电阻器变电阻酪一般为两端可调．电位器一般为三端可调．如盟2-16所乖为电阻器的符号．若按电阻器的外观形状来分．一般分为圆柱形电阻器，钮扣电阻器和贴片电阻器等，如图2-17所示为圆柱形电阻器和贴片电阻嚣的外形，若按电阻器的制作材料来分+可分为线绕电阻舞．膜式电阻器、碳质电阻器等．若按电阻器的-用途分．可分为精密电阻器．高频电阻器．高压电阻器．大功率电阻器．热敏电阻器．熔断电阻矗等．若按电阻嚣的引出线来分．可分为轴向引线电阻器．无引线电阻器．常见电阻器有以下几种．1 碳膜电阻器碳膜电阻器是使用最早．最广泛的电阻器．如图2-18所示．它由碳沉积在瓷质基体上制成．通过改变碳膜的厚度或长度．可以得到币同的阻值．其主要特点是耐高温．当环境温度升高后．与其他电阻器相比+其阻值变化很小．高频特性好，精度高．常在精密仪表等高档设备中使用．2 金属膜电阻器金属膜电阻器是在真空条件下．在瓷质基体上沉积一层台金粉制成．通过改壹金属腆的厚度或长度可得到不同的阻值．金属膜电阻器的主要特点是精度比较高．稳定1生好．噪声，温度系数小．但金属膜电阻器由于结构不均匀．因此脉冲负载能力差．3 线绕电阻器线绕电阻器是用康铜丝或锰铜丝缠绕在绝缘骨架上制成．它有很多优点．如耐高温．硝度高，功率太等．但其调频特性差．这主要是由于其分布电感较大．线绕电阻器在低频的精密仪表中应用广泛．4 保险电阻器保险电阻器具有双重功能．在正常情况下具有晋通电阻器的电气特性．一旦电路中电压升高．电流增大或幕个元矗件损坏．保险电阻嚣就会在规定的时间内培断．从而达到保护其他元器件的目的．保险电阻嚣用。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。

最后，就是测试了。

测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。

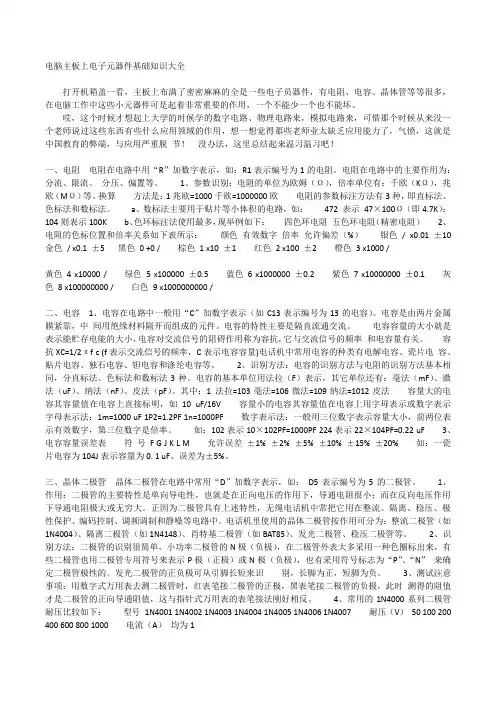

电脑主板上电子元器件基础知识大全打开机箱盖一看，主板上布满了密密麻麻的全是一些电子员器件，有电阻、电容、晶体管等等很多，在电脑工作中这些小元器件可是起着非常重要的作用，一个不能少一个也不能坏。

哎，这个时候才想起上大学的时候学的数字电路、物理电路来，模拟电路来，可惜那个时候从来没一个老师说过这些东西有些什么应用领域的作用，想一想觉得那些老师业太缺乏应用能力了，气愤，这就是中国教育的弊端，与应用严重脱节！没办法，这里总结起来温习温习吧！一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100K b、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10 金色/ x0.1 ±5 黑色0 +0 / 棕色1 x10 ±1 红色2 x100 ±2 橙色 3 x1000 /黄色4 x10000 / 绿色5 x100000 ±0.5 蓝色6 x1000000 ±0.2 紫色7 x10000000 ±0.1 灰色8 x100000000 / 白色9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

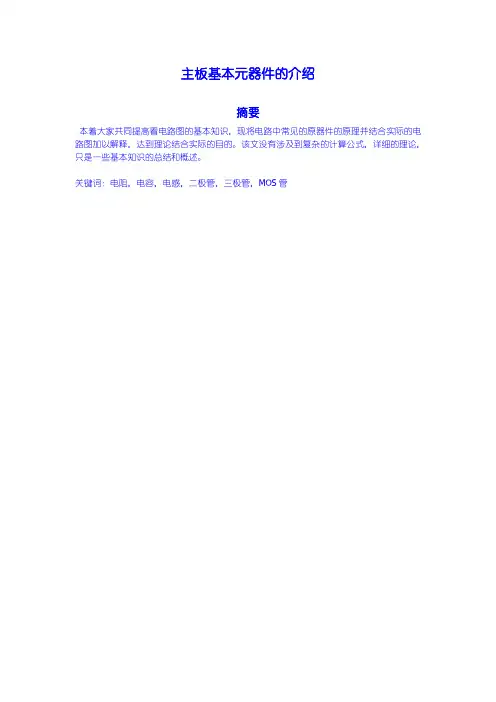

主板基本元器件的介绍摘要本着大家共同提高看电路图的基本知识，现将电路中常见的原器件的原理并结合实际的电路图加以解释，达到理论结合实际的目的。

该文没有涉及到复杂的计算公式，详细的理论，只是一些基本知识的总结和概述。

关键词：电阻，电容，电感，二极管，三极管，MOS管第一章：电阻概述：电阻总体可以分做两类：线性电阻和非线性电阻。

该片文章中所提到的电阻均是贴片电阻。

1:线性电阻部分：1.1:定义：电阻两端的电压与通过它的电流成正比，其伏安特性曲线为直线这类电阻,称为线性电阻1.2:线性电阻(单个电阻)的种类：1. 5%精度的命名：RS-05K102JT2.1％精度的命名：RS-05K1002FTR----代表电阻S----代表功率05---代表英寸，05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K---表示温度系数为100PPM102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J---表示精度为5％、F－表示精度为1％。

T---表示编带包装常见的贴片电阻有（以下是按贴片电阻的大小划分）0402，0603，0805，1206，1210，1812，2010，25121.3:线性电阻（排阻）种类：一般有2两种A型排阻的引脚总是奇数的,它的左端有一个公共端（用白色的圆点表示）B型排阻的引脚总是偶数的。

它没有公共端实际在电路中用到的基本上是B型排阻。

RN(resistor network)的测量方法：如下图所示，只要测量pin1 and pin2的阻值即可怎么看排阻的大小：前2位是有效数字，后面一位是10的几次幂比如：102=1000ohm,822=8200ohm1.4：线性电阻的作用：线性电阻的总体作用可以概述为：限流与降压具体在电路中的应用有：1.在集成电路应用中有许多输入脚没有用到,需要预置一个电平值,使其稳定工作,值1就用一个电阻接高电平,叫做上拉电阻;值0就用一个电阻接地,叫下拉电阻.上拉电阻：上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉电阻：上拉就是将不确定的信号通过一个电阻嵌位在低电平！电阻同时起限流作用！2.在clock信号中增加电阻的作用：这个电阻的作用是减少信号的震荡，提高噪声裕量，但不用这个电阻一般也能工作.3.普通的分压作用4.普通的限流作用5.0ohm电阻的作用：5.1：跳线使用，美观整洁5.2:数字和模拟混合电路，要求2个地分开，有利于大面积铺铜。

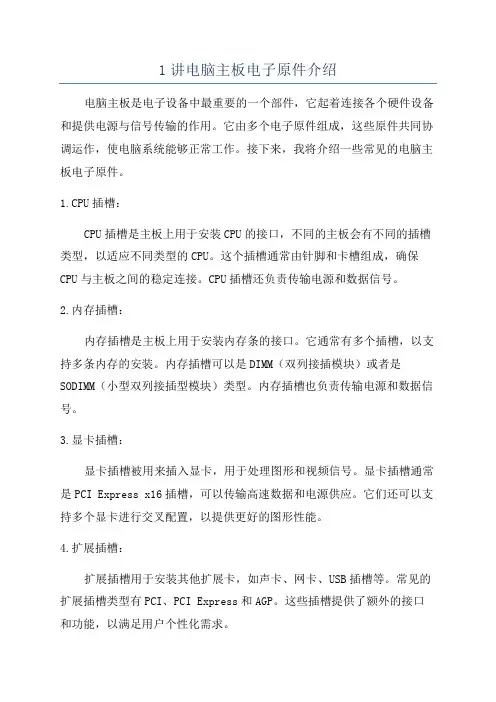

1讲电脑主板电子原件介绍电脑主板是电子设备中最重要的一个部件，它起着连接各个硬件设备和提供电源与信号传输的作用。

它由多个电子原件组成，这些原件共同协调运作，使电脑系统能够正常工作。

接下来，我将介绍一些常见的电脑主板电子原件。

1.CPU插槽：CPU插槽是主板上用于安装CPU的接口，不同的主板会有不同的插槽类型，以适应不同类型的CPU。

这个插槽通常由针脚和卡槽组成，确保CPU与主板之间的稳定连接。

CPU插槽还负责传输电源和数据信号。

2.内存插槽：内存插槽是主板上用于安装内存条的接口。

它通常有多个插槽，以支持多条内存的安装。

内存插槽可以是DIMM（双列接插模块）或者是SODIMM（小型双列接插型模块）类型。

内存插槽也负责传输电源和数据信号。

3.显卡插槽：显卡插槽被用来插入显卡，用于处理图形和视频信号。

显卡插槽通常是PCI Express x16插槽，可以传输高速数据和电源供应。

它们还可以支持多个显卡进行交叉配置，以提供更好的图形性能。

4.扩展插槽：扩展插槽用于安装其他扩展卡，如声卡、网卡、USB插槽等。

常见的扩展插槽类型有PCI、PCI Express和AGP。

这些插槽提供了额外的接口和功能，以满足用户个性化需求。

5.BIOS芯片：BIOS芯片是一块存储芯片，主板上的BIOS程序存储在其中。

BIOS （基本输入输出系统）是用于启动计算机和初始化硬件的固件。

当计算机启动时，BIOS芯片将读取并执行存储在其中的代码，以确保计算机的正常运行。

近代的主板上也有UEFI固件取代传统的BIOS。

6.南北桥芯片：南北桥芯片是主板上的两个重要芯片组，分别用于处理不同的功能。

北桥芯片负责与CPU和内存进行通信，而南桥芯片则负责与其他硬件设备进行通信，例如USB接口、SATA接口、以太网接口等。

这些芯片组起到了桥梁的作用，协调数据传输和控制信号流动。

7.电源插口：电源插口用于连接电源线，向主板和其他硬件组件提供电力所需。

电脑主板各部件详细图解（下）11.BIOS及电池BIOS(BASIC INPUT/OUTPUTSYSTEM) 基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。

实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件控制与支持。

除此而外，在BIOS芯片附近一般还有一块电池组件，它为BIOS提供了启动时需要的电流。

常见BIOS芯片的识别主板上的ROMBIOS芯片是主板上唯一贴有标签的芯片，一般为双排直插式封装(DIP)，上面一般印有“BIOS”字样，另外还有许多PLCC32封装的BIOS。

早期的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用，因为紫外线照射会使EPROM内容丢失，所以不能随便撕下。

现在的ROM BIOS多采用Flash ROM( 可擦可编程只读存储器)，通过刷新程序，可以对Flash ROM进行重写，方便地实现BIOS升级。

目前市面上较流行的主板BIOS主要有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。

AwardBIOS是由AwardSoftware公司开发的BIOS产品，在目前的主板中使用最为广泛。

AwardBIOS功能较为齐全，支持许多新硬件，目前市面上主机板都采用了这种BIOS。

AMI BIOS是AMI公司出品的BIOS系统软件，开发于80年代中期，它对各种软、硬件的适应性好，能保证系统性能的稳定，在90年代后AMIBIOS应用较少；Phoenix BIOS是Phoenix公司产品，Phoenix BIOS多用于高档的原装品牌机和笔记本电脑上，其画面简洁，便于操作，现在Phoenix已和Award公司合并，共同推出具备两者标示的BIOS产品。

12.机箱前置面板接头机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。

一般来说，ATX结构的机箱上有一个总电源的开关接线(PowerSW)，其是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。

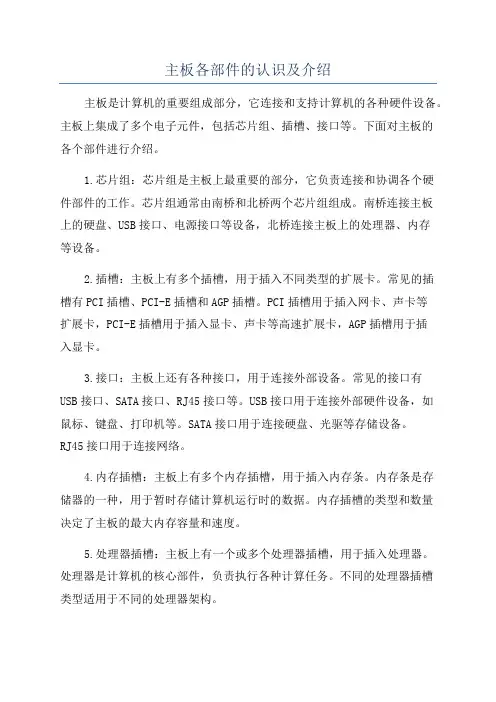

主板各部件的认识及介绍主板是计算机的重要组成部分，它连接和支持计算机的各种硬件设备。

主板上集成了多个电子元件，包括芯片组、插槽、接口等。

下面对主板的各个部件进行介绍。

1.芯片组：芯片组是主板上最重要的部分，它负责连接和协调各个硬件部件的工作。

芯片组通常由南桥和北桥两个芯片组组成。

南桥连接主板上的硬盘、USB接口、电源接口等设备，北桥连接主板上的处理器、内存等设备。

2.插槽：主板上有多个插槽，用于插入不同类型的扩展卡。

常见的插槽有PCI插槽、PCI-E插槽和AGP插槽。

PCI插槽用于插入网卡、声卡等扩展卡，PCI-E插槽用于插入显卡、声卡等高速扩展卡，AGP插槽用于插入显卡。

3.接口：主板上还有各种接口，用于连接外部设备。

常见的接口有USB接口、SATA接口、RJ45接口等。

USB接口用于连接外部硬件设备，如鼠标、键盘、打印机等。

SATA接口用于连接硬盘、光驱等存储设备。

RJ45接口用于连接网络。

4.内存插槽：主板上有多个内存插槽，用于插入内存条。

内存条是存储器的一种，用于暂时存储计算机运行时的数据。

内存插槽的类型和数量决定了主板的最大内存容量和速度。

5.处理器插槽：主板上有一个或多个处理器插槽，用于插入处理器。

处理器是计算机的核心部件，负责执行各种计算任务。

不同的处理器插槽类型适用于不同的处理器架构。

6.电源插槽：主板上有一个电源插槽，用于连接计算机的电源。

电源插槽提供电能给主板上的各个部件和设备。

7.BIOS芯片：主板上有一个BIOS芯片，用于存储计算机的基本输入输出系统（BIOS）。

BIOS负责计算机的启动和初始化过程，可以通过BIOS设置参数来配置主板和硬件设备。

8.CMOS电池：主板上有一个CMOS电池，用于供电给BIOS芯片，以保持系统配置的持久性。

CMOS电池一般是纽扣电池，可以长时间保持电力供应。

9.音频芯片：主板上有一个音频芯片，用于处理计算机的音频输出。

音频芯片可以产生和处理音频信号，使计算机可以播放音乐、视频等多媒体文件。

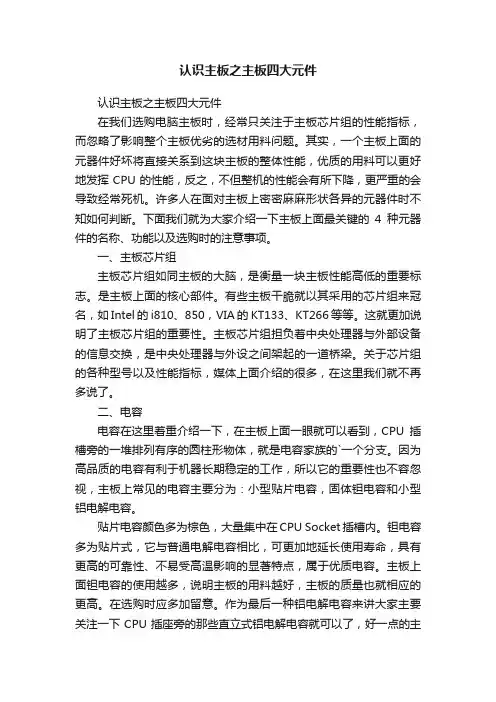

认识主板之主板四大元件认识主板之主板四大元件在我们选购电脑主板时，经常只关注于主板芯片组的性能指标，而忽略了影响整个主板优劣的选材用料问题。

其实，一个主板上面的元器件好坏将直接关系到这块主板的整体性能，优质的用料可以更好地发挥CPU的性能，反之，不但整机的性能会有所下降，更严重的会导致经常死机。

许多人在面对主板上密密麻麻形状各异的元器件时不知如何判断。

下面我们就为大家介绍一下主板上面最关键的4种元器件的名称、功能以及选购时的注意事项。

一、主板芯片组主板芯片组如同主板的大脑，是衡量一块主板性能高低的重要标志。

是主板上面的核心部件。

有些主板干脆就以其采用的芯片组来冠名，如Intel的i810、850，VIA的KT133、KT266等等。

这就更加说明了主板芯片组的重要性。

主板芯片组担负着中央处理器与外部设备的信息交换，是中央处理器与外设之间架起的一道桥梁。

关于芯片组的各种型号以及性能指标，媒体上面介绍的很多，在这里我们就不再多说了。

二、电容电容在这里着重介绍一下，在主板上面一眼就可以看到，CPU插槽旁的一堆排列有序的圆柱形物体，就是电容家族的`一个分支。

因为高品质的电容有利于机器长期稳定的工作，所以它的重要性也不容忽视，主板上常见的电容主要分为：小型贴片电容，固体钽电容和小型铝电解电容。

贴片电容颜色多为棕色，大量集中在CPU Socket插槽内。

钽电容多为贴片式，它与普通电解电容相比，可更加地延长使用寿命，具有更高的可靠性、不易受高温影响的显著特点，属于优质电容。

主板上面钽电容的使用越多，说明主板的用料越好，主板的质量也就相应的更高。

在选购时应多加留意。

作为最后一种铝电解电容来讲大家主要关注一下CPU插座旁的那些直立式铝电解电容就可以了，好一点的主板所采用的这种电容器一般不低于2200μF 6.3V以下。

三、电阻电阻可以说是主板上面分布最广的电子元件了，它主要承担着限压限流及分压分流的作用，还可以与其它电容、电感和晶体管构成电路，进行阻抗匹配与转换、电阻滤波电路等。

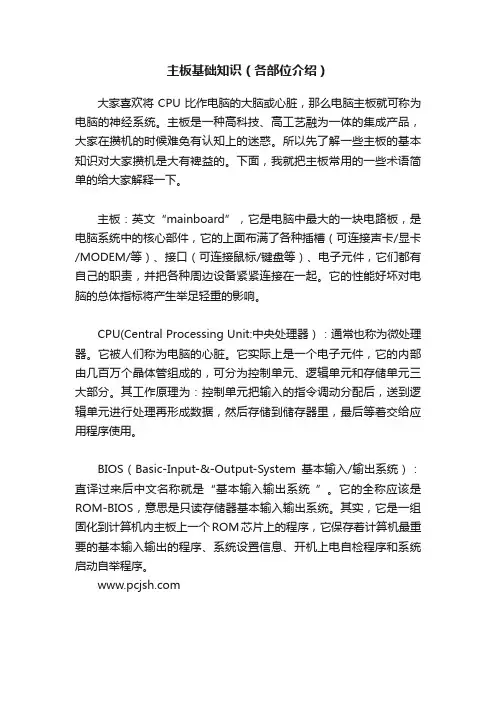

主板基础知识（各部位介绍）大家喜欢将CPU比作电脑的大脑或心脏，那么电脑主板就可称为电脑的神经系统。

主板是一种高科技、高工艺融为一体的集成产品，大家在攒机的时候难免有认知上的迷惑。

所以先了解一些主板的基本知识对大家攒机是大有裨益的。

下面，我就把主板常用的一些术语简单的给大家解释一下。

主板：英文“mainboard”，它是电脑中最大的一块电路板，是电脑系统中的核心部件，它的上面布满了各种插槽（可连接声卡/显卡/MODEM/等）、接口（可连接鼠标/键盘等）、电子元件，它们都有自己的职责，并把各种周边设备紧紧连接在一起。

它的性能好坏对电脑的总体指标将产生举足轻重的影响。

CPU(Central Processing Unit:中央处理器）：通常也称为微处理器。

它被人们称为电脑的心脏。

它实际上是一个电子元件，它的内部由几百万个晶体管组成的，可分为控制单元、逻辑单元和存储单元三大部分。

其工作原理为：控制单元把输入的指令调动分配后，送到逻辑单元进行处理再形成数据，然后存储到储存器里，最后等着交给应用程序使用。

BIOS（Basic-Input-&-Output-System基本输入/输出系统）：直译过来后中文名称就是“基本输入输出系统”。

它的全称应该是ROM-BIOS，意思是只读存储器基本输入输出系统。

其实，它是一组固化到计算机内主板上一个ROM芯片上的程序，它保存着计算机最重要的基本输入输出的程序、系统设置信息、开机上电自检程序和系统启动自举程序。

CMOS：CMOS是电脑主板上的一块可读写的RAM芯片，用它来保护当前系统的硬件配置和用户对某些参数的设定。

现在的厂商们把CMOS程序做到了BIOS芯片中，当开机时就可按特定键进入CMOS设置程序对系统进行设置。

所以又被人们叫做BIOS设置。

芯片组（Chipset）：是构成主板电路的核心。

一定意义上讲，它决定了主板的级别和档次。

它就是“南桥”和“北桥”的统称，就是把以前复杂的电路和元件最大限度地集成在几颗芯片内的芯片组。

电脑主板基本元器件的介绍主板基本元器件的介绍摘要本着大家共同提高看电路图的基本知识,现将电路中常见的原器件的原理并结合实际的电路图加以解释,达到理论结合实际的目的。

该文没有涉及到复杂的计算公式,详细的理论,只是一些基本知识的总结和概述。

关键词,电阻,电容,电感,二极管,三极管,MOS管第一章,电阻概述,电阻总体可以分做两类,线性电阻和非线性电阻。

该片文章中所提到的电阻均是贴片电阻。

1:线性电阻部分,1.1:定义:电阻两端的电压与通过它的电流成正比，其伏安特性曲线为直线这类电阻,称为线性电阻1.2:线性电阻(单个电阻)的种类:1. 5%精度的命名:RS-05K102JT2.1,精度的命名:RS-05K1002FTR----代表电阻S----代表功率05---代表英寸，05 ,表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K---表示温度系数为100PPM102,5,精度阻值表示法:前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102,10000Ω,1KΩ。

1002是1,阻值表示法:前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002,100000Ω,10KΩ。

J---表示精度为5,、F,表示精度为1,。

T---表示编带包装常见的贴片电阻有,以下是按贴片电阻的大小划分)0402，0603，0805，1206，1210，1812，2010，25121.3:线性电阻(排阻)种类:一般有2两种A型排阻的引脚总是奇数的,它的左端有一个公共端(用白色的圆点表示) B型排阻的引脚总是偶数的。

它没有公共端实际在电路中用到的基本上是B型排阻。

RN(resistor network)的测量方法:如下图所示，只要测量pin1 and pin2的阻值即可怎么看排阻的大小:前2位是有效数字，后面一位是10的几次幂比如:102=1000ohm,822=8200ohm1.4:线性电阻的作用:线性电阻的总体作用可以概述为:限流与降压具体在电路中的应用有:1. 在集成电路应用中有许多输入脚没有用到,需要预置一个电平值,使其稳定工作,值1就用一个电阻接高电平,叫做上拉电阻;值0就用一个电阻接地,叫下拉电阻.上拉电阻:上拉就是将不确定的信号通过一个电阻嵌位在高电平～电阻同时起限流作用～下拉电阻:上拉就是将不确定的信号通过一个电阻嵌位在低电平～电阻同时起限流作用～2.在clock信号中增加电阻的作用:这个电阻的作用是减少信号的震荡，提高噪声裕量，但不用这个电阻一般也能工作.3.普通的分压作用4.普通的限流作用5.0ohm电阻的作用:5.1:跳线使用，美观整洁5.2:数字和模拟混合电路，要求2个地分开，有利于大面积铺铜。

了解电脑主板的组成和功能电脑主板是一款电子设备，它在电脑中扮演着至关重要的角色。

主板连接了各种硬件组件，如中央处理器（CPU）、内存、显卡和存储设备等，使它们可以相互通信和协调工作。

了解电脑主板的组成和功能，有助于我们更好地理解电脑的工作原理和提升电脑性能。

本文将介绍电脑主板的组成和各个组件的功能。

一、主板的外观和基本组成电脑主板通常是一个长方形的电路板，其表面有一系列连接插槽和插座。

主板的颜色和材质可能因制造商而异，但基本功能和组成大体相同。

1. CPU插槽：位于主板的中央位置，用于安装中央处理器（CPU）。

CPU是电脑的大脑，负责执行各种计算任务。

2. 内存插槽：位于CPU插槽附近的位置，用于安装内存条。

内存条是电脑用于存储临时数据的地方，提供给CPU快速读取和写入数据。

3. 扩展插槽：位于主板的边缘位置，用于安装显卡、网卡、声卡和其他扩展设备。

这些插槽通常是PCIe或PCI插槽。

4. SATA接口：用于连接硬盘驱动器、光驱和其他存储设备。

SATA接口提供数据传输和电源连接。

5. USB接口：用于连接外部设备，如鼠标、键盘、打印机和移动存储设备等。

6. 电源插口：用于连接电源供应器，为主板和其他组件提供电力。

二、主板的核心组件和功能主板上的核心组件包括芯片组、BIOS和电源管理。

1. 芯片组：芯片组是主板上的集成电路组成的集合，包含北桥芯片和南桥芯片。

北桥芯片连接CPU、内存和显卡等组件，南桥芯片管理磁盘驱动器、USB接口和其他外设。

2. BIOS（基本输入/输出系统）：BIOS是主板上的固件程序，负责初始化电脑硬件、进行启动自检、加载操作系统和提供基本的输入输出功能。

3. 电源管理：主板上的电源管理芯片负责供电控制和电源管理。

它监控电力需求，控制电压和功率分配，确保各个组件的利用效率。

三、主板的性能和扩展能力电脑主板的性能和扩展能力对整体系统性能至关重要。

1. 性能：主板的性能取决于芯片组、总线速度和支持的技术标准等。

电脑主板结构及元件详细图解主板是电脑部件中最重要的部分，不管是硬盘、内存还是处理器都需要和主板连接，也都需要主板能够兼容支持，一套合理的电脑配置，起码主板要与其它主要部件相互兼容，所以主板是电脑最重要的部件。

可能一些用户对电脑主板结构及元件还不是很了解，那么请看以下的电脑主板结构及元件详细图解。

先来个整体印象芯片组：芯片组一般分为北桥和南桥两部分，北桥主要负责控制CPU，内存，显卡之间的通信，南桥则集成了开机，复位，CMOS电路，USB，IDE，SATA，PCI等许多电路和控制模块，它们是整个主板的核心。

注意，NIVADIA有些芯片组南北桥是一体的。

以下为实物图（不带散热片）：CPU插座，INTEL和AMD两大阵营，型号有很多种，这里就不一一说明了内存插槽，分为DDR1，2，3三种显卡插槽多位于PCI插座上面，老一点的多为AGP插座。

现在一般是PCIE，有的过渡型的主板两种都有，有些则有两条PCIE插口PCI插座，多为白色ATX电源插座及12V辅助电源接口外部接口，包括键盘鼠标，串口，并口，打印机接口，集成显卡接口，USB口，集成网卡和声卡接口等：USB扩展接口，用于连接机箱前面板的USB接口开机排针，包括开关针，复位针，电源指示灯接口，硬盘指示灯接口，有些还带有四针的蜂鸣器接口前置音频接口SATA硬盘接口，用于接SATA硬盘IDE接口，用于接IDE口的硬盘或光驱CMOS电池，用于在关机时维持南桥内的CMOS电路中的主板设置和保持正确的时间BIOS芯片，也叫基本输入输出系统，用于开机自检，中断分配，和引导系统等，也用来设置CMOS参数，觉的有AWRAD，AMI等CPU供电部分，这里整体来说，下图是一个三相供电的主板，三个相同的电感线圈每个为单独的一相，属于储能电感，那个直立的为滤波电感，黑色方型元件为场效应管，分为高端门场管和低端门场管，些例中比较靠上的三个平行的场管为高端门场管，靠近它的两个为低端管，一高两低和相应的电感线圈组成供电的一相。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。

最后，就是测试了。

测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。
