复印机的基本结构和工作原理复印机（Photocopier）是一种用于复制文件、图片和其他文档的设备。
它使用光电子技术将原始文档的内容复制到一张或多张纸上。
本文将详细介绍复印机的基本结构和工作原理。
1.复印机的基本结构复印机通常由以下几个部分组成：扫描部件：用于将原始文档扫描成数字图像，通常由光学扫描头和光电传感器组成。
显影部件：根据扫描得到的数字图像信息，在光敏鼓面上生成电荷或图案。
传输部件：将光敏鼓上的电荷或图案传输到纸张上。
固定部件：通过加热或压力等方式固定墨粉（或硒鼓）上的图像。
进纸部件：接纳原始文档并将其引导到扫描部分。
排放部件：将已复制的纸张排出复印机。
控制面板：用于设置复制数量、调整放大或缩小比例、选择复制方式、设置打印质量等。
2.复印机的工作原理复印机的工作原理可以分为扫描、处理、传输和固定四个基本步骤。
（1）扫描在复印机开始工作时，原始文档被放置在进纸部分，当按下复印按钮或启动打印任务后，进纸部分将文档引导到扫描部分。
光学扫描头通过移动跨越纸面并使用红、绿、蓝等光源扫描原始图像。
扫描过程中，光电传感器检测出图像中每个像素的亮度和颜色。
（2）处理在扫描完成后，光电传感器会将检测到的每个像素的亮度和颜色值转换为数字信号。
这些数字信号经过一系列的图像处理算法进行处理，校正图像的色彩、对比度、饱和度等，以生成高质量的数字图像。
（3）传输接下来，在光敏鼓上创建电荷或图案。
光敏鼓涂有一层光敏物质，当被照射时，它会根据光的强弱留下电荷或图案。
使用激光打印的现代复印机中，激光通过扫描出的数字图像信息控制，照射到光敏鼓上。
激光会通过光敏鼓表面上的扫描，被反射回传感器上形成电荷模式。
（4）固定通过加热或压力的方式，将光敏鼓上的电荷或图案转移到纸张上。
在热敏复印机中，纸张被传送到一个轮子上，通过加热和压力的方式将电荷转移到纸张上。
而在激光复印机中，会使用一种叫做墨粉的干粉状物质，通过热过程将墨粉固定到纸上。

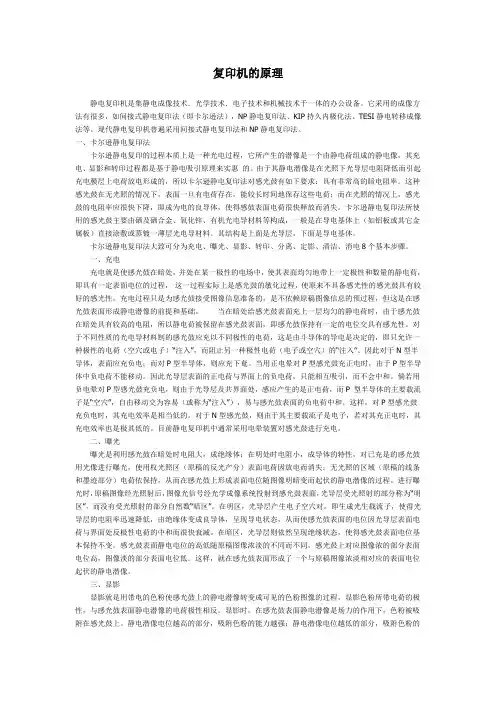

复印机的原理静电复印机是集静电成像技术．光学技术．电子技术和机械技术于一体的办公设备。
它采用的成像方法有很多，如间接式静电复印法（即卡尔逊法），NP静电复印法、KIP持久内极化法、TESI静电转移成像法等。
现代静电复印机普遍采用间接式静电复印法和NP静电复印法。
一、卡尔逊静电复印法卡尔逊静电复印的过程本质上是一种光电过程，它所产生的潜像是一个由静电荷组成的静电像，其充电、显影和转印过程都是基于静电吸引原理来实惠的。
由于其静电潜像是在光照下光导层电阻降低而引起充电膜层上电荷放电形成的，所以卡尔逊静电复印法对感光鼓有如下要求：具有非常高的暗电阻率。
这种感光鼓在无光照的情况下，表面一旦有电荷存在，能较长时间地保存这些电荷；而在光照的情况上，感光鼓的电阻率应很快下降，即成为电的良导体，使得感鼓表面电荷很快释放而消失。
卡尔逊静电复印法所使用的感光鼓主要由硒及硒合金、氧化锌、有机光电导材料等构成，一般是在导电基体上（如铝板或其它金属板）直接涂敷或蒸镀一薄层光电导材料。
其结构是上面是光导层，下面是导电基体。
卡尔逊静电复印法大致可分为充电、曝光、显影、转印、分离、定影、清洁、消电8个基本步骤。
一、充电充电就是使感光鼓在暗处，并处在某一极性的电场中，使其表面均匀地带上一定极性和数量的静电荷，即具有一定表面电位的过程，这一过程实际上是感光鼓的敏化过程，使原来不具备感光性的感光鼓具有较好的感光性。
充电过程只是为感光鼓接受图像信息准备的，是不依赖原稿图像信息的预过程，但这是在感光鼓表面形成静电潜像的前提和基础。
当在暗处给感光鼓表面充上一层均匀的静电荷时，由于感光鼓在暗处具有较高的电阻，所以静电荷被保留在感光鼓表面，即感光鼓保持有一定的电位交具有感光性。
对于不同性质的光电导材料制的感光鼓应充以不同极性的电荷，这是由斗导体的导电是决定的，即只允许一种极性的电荷（空穴或电子）“注入”，而阻止另一种极性电荷（电子或空穴）的“注入”。

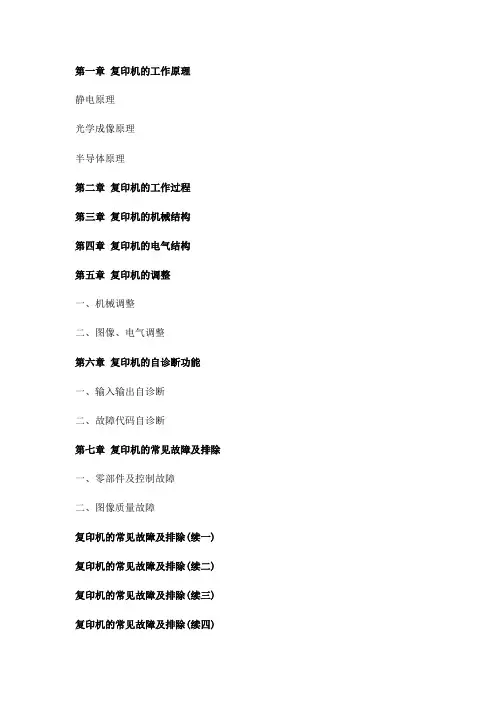

第一章复印机的工作原理静电原理光学成像原理半导体原理第二章复印机的工作过程第三章复印机的机械结构第四章复印机的电气结构第五章复印机的调整一、机械调整二、图像、电气调整第六章复印机的自诊断功能一、输入输出自诊断二、故障代码自诊断第七章复印机的常见故障及排除一、零部件及控制故障二、图像质量故障复印机的常见故障及排除(续一) 复印机的常见故障及排除(续二) 复印机的常见故障及排除(续三) 复印机的常见故障及排除(续四)第一章复印机的工作原理一、复印机的种类1.根据复印机工作原理的不同，复印机可分为模拟复印机和数码复印机两种。
2.根据复印的速度不同，复印机可分为低速、中速和高速三种（每分钟复印A4幅面的张数来决定）。
复印机每分钟可复印A4幅面的文件10-30份，中速复印机每分钟可复印30-60份，高速复印机每分钟可复印60份以上。
3.根据复印的幅面不同，复印机可分为普及型和工程复印机两种。
一般我们在普通的办公场所看到的复印机均为普及型，也就是复印的幅面大小为A3-A5。
如果需要复印更大幅面的文档（如：工程图纸等），则需使用工程复印机进行复印机，这些工程复印机复印的幅面大小为A2-A0，甚至更大，不过其价格也非常昂贵。
4.根据复印机使用纸张，复印机可分为特殊纸复印机及普通纸复印机。
特殊纸一般指可感光的感光纸，而普通纸是指普遍使用的复印机。
5.根据复印机显影方式不同，复印机可分为单组份和双组份两种。
6.根据复印机复印的颜色不同，复印机可分为单色、多色及彩色复印机三种。
一、根据复印机工作原理的不同，复印机可分为模拟复印机和数码复印机两种。
1、模拟复印机的工作原理模拟复印机的工作原理是：通过曝光、扫描方式将原稿的光学模拟图像通过光学系统（如：镜头、镜子）直接投射到已被充电的感光鼓上，产生静电潜像，再经过显影、转印、定影等步骤，完成整个复印过程。
2、数码复印机的工作原理首先通过CCD（电荷耦合器件）传感器对通过曝光、扫描产生的原稿的光学模拟图像信号进行光电转换，然后将经过数字技术处理的图像数码信号输入到激光调制器，调制后的激光束对被充电的感光鼓进行扫描，在感光鼓上产生静电潜像，图像处理设备（存储器）对诸如图像模式、放大、图像重迭等作数码处理后，再经过显影、转印、定影等步骤，完成整个复印过程。

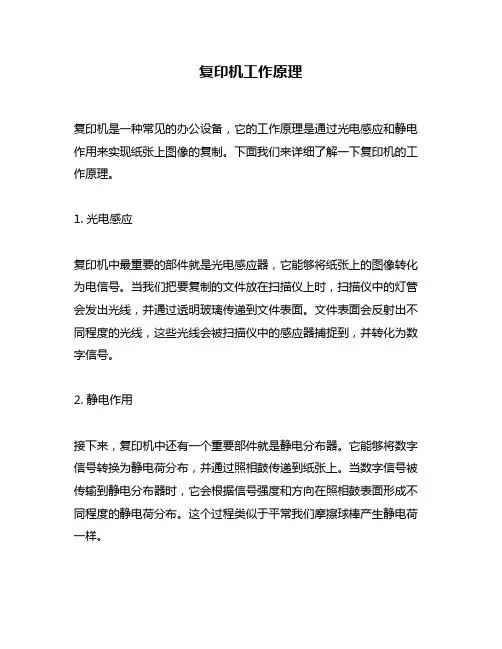

复印机工作原理
复印机是一种常见的办公设备，它的工作原理是通过光电感应和静电作用来实现纸张上图像的复制。
下面我们来详细了解一下复印机的工作原理。
1. 光电感应
复印机中最重要的部件就是光电感应器，它能够将纸张上的图像转化为电信号。
当我们把要复制的文件放在扫描仪上时，扫描仪中的灯管会发出光线，并通过透明玻璃传递到文件表面。
文件表面会反射出不同程度的光线，这些光线会被扫描仪中的感应器捕捉到，并转化为数字信号。
2. 静电作用
接下来，复印机中还有一个重要部件就是静电分布器。
它能够将数字信号转换为静电荷分布，并通过照相鼓传递到纸张上。
当数字信号被传输到静电分布器时，它会根据信号强度和方向在照相鼓表面形成不同程度的静电荷分布。
这个过程类似于平常我们摩擦球棒产生静电荷一样。
3. 粉末喷射
当静电荷分布形成后，复印机中的粉末喷射器就会开始工作。
它会将黑色或彩色的粉末喷洒在照相鼓表面，这些粉末会被静电荷吸附，并形成一个与原图像完全一样的图案。
这个过程类似于我们在黑板上写字时用到的白粉。
4. 热压
最后，复印机中的热压器就会开始工作。
它能够将纸张和照相鼓表面紧密贴合，并通过高温和高压来固定图像。
当纸张通过热压器时，它会与照相鼓表面接触，并将静电荷吸附的粉末转移到纸张上。
这个过程类似于我们在铁路站点上看到的车票打印机。
综上所述，复印机的工作原理主要包括光电感应、静电荷分布、粉末喷射和热压四个步骤。
通过这些步骤，我们可以轻松地将文件中的图像复制到纸张上，并且实现高质量的输出效果。
黑白激光打印机的工作原理引言概述：黑白激光打印机是一种常见的办公设备，它通过激光技术将数字信息转化为打印输出。
本文将详细介绍黑白激光打印机的工作原理，包括图像处理、激光扫描、静电复写和固定等五个部分。
一、图像处理1.1 光电传感器：黑白激光打印机的图像处理部分包括光电传感器，用于检测纸张位置和传输过程中的纸张状态，确保打印质量。
1.2 图像数据处理：计算机将待打印的图像数据传输给打印机，黑白激光打印机进行图像数据的解码和处理，将其转化为打印所需的格式。
1.3 内存缓存：为了提高打印速度，黑白激光打印机通常会使用内存缓存，将处理后的图像数据存储在内存中，以便快速访问和打印。
二、激光扫描2.1 激光发射：黑白激光打印机使用一束高能激光束，通过激光发射器发射出来，激光束的强度和位置由打印机控制系统控制。
2.2 扫描镜头：激光束经过扫描镜头的反射和偏转，扫描镜头的位置和速度由打印机控制系统控制，以实现对纸张上的每个像素点的准确扫描。
2.3 光敏鼓面：激光束经过扫描后，会在光敏鼓面上形成一个静电图案，这个图案将用来传输图像信息到纸张上。
三、静电复写3.1 光敏鼓面：光敏鼓面是黑白激光打印机的核心部件之一，它是一个涂有光敏物质的金属鼓面，能够吸附静电图案。
3.2 感光鼓充电：在静电图案形成之前，光敏鼓面会被高压电荷充电，使其表面带有静电荷，以便吸附激光束形成的图案。
3.3 粉末喷墨：在光敏鼓面上形成的静电图案会吸附粉末墨粒，这些墨粒通过静电作用粘附在鼓面上，形成可见的图像。
四、固定4.1 热压固定：黑白激光打印机的固定部分通常采用热压固定技术，即将打印纸和光敏鼓面夹在一起，通过高温和压力使墨粉熔化并附着在打印纸上。
4.2 热辊：打印纸和光敏鼓面通过热辊传输，热辊的高温和压力使墨粉熔化并固定在打印纸上，保证打印质量。
4.3 冷却：打印纸在固定后，通过冷却装置进行快速冷却，以防止墨粉在纸张上模糊或晕染。
五、打印输出5.1 纸张传送：打印纸在固定后，通过传送系统将打印纸送出打印机，以便取出并使用。
复印机的原理
复印机是一种常见的办公设备，它通过光学、静电、热敏等原理将纸张上的图
文信息复制到另一张纸上，起到复制文件的作用。
复印机的原理主要包括光学成像、静电复印和热敏复印三种方式。
首先，光学成像是复印机实现复制的基础。
当我们将要复制的文件放在复印机
上时，复印机内的光学系统会对文件进行扫描，将文件上的图文信息转化为数字信号。
这些数字信号经过处理后，就会被传输到打印部件，实现文件的复制。
其次，静电复印是复印机常用的一种复制方式。
在静电复印中，复印机内部有
一个感光鼓，感光鼓表面涂有感光涂层。
当光学系统扫描文件后，感光鼓上的感光涂层就会根据文件上的图文信息产生静电图案。
然后，复印机通过静电分选、感光鼓转印等步骤，将静电图案转移到另一张纸上，从而完成文件的复制。
最后，热敏复印是另一种常见的复印方式。
在热敏复印中，复印机内部有一个
热敏打印头，打印头上有许多小加热单元。
当光学系统扫描文件后，打印头会根据文件上的图文信息，控制加热单元的加热情况，使得打印头上的墨粉熔化并转移到另一张纸上，从而完成文件的复制。
综上所述，复印机的原理主要包括光学成像、静电复印和热敏复印三种方式。
通过这些方式，复印机能够实现对文件的高效复制，为办公生活提供了极大的便利。
希望通过本文的介绍，能够让大家对复印机的原理有更深入的了解。
黑白激光打印机的工作原理一、引言黑白激光打印机是一种常见的办公设备，广泛应用于各个领域。
了解其工作原理对于正确使用和维护打印机至关重要。
本文将详细介绍黑白激光打印机的工作原理，包括硬件组成和工作流程。
二、硬件组成黑白激光打印机主要由以下几个部分组成：1. 激光器：激光器是黑白激光打印机的核心部件。
它产生高能量的激光束，用于在感光鼓上生成图像。
2. 感光鼓：感光鼓是一种电荷敏感的圆筒，通常由有机光导体材料制成。
它的表面涂有感光涂层，可以将激光束照射到的区域带电。
3. 开关镜片组：开关镜片组由多个镜片组成，用于将激光束反射到感光鼓上的特定区域。
镜片的位置可以通过电磁线圈的控制进行调整。
4. 墨粉盒：墨粉盒中装有黑色墨粉，用于在感光鼓上形成图像。
5. 传动系统：传动系统由马达、齿轮和皮带组成，用于控制感光鼓和墨粉盒的运动。
三、工作流程黑白激光打印机的工作原理可以分为以下几个步骤：1. 图像处理：计算机发送打印任务到打印机时，首先会对图像进行处理。
这包括将图像转换为打印机可识别的格式，并进行图像优化处理。
2. 激光束生成：一旦图像处理完成，打印机会向激光器发送指令，激光器开始工作。
激光器通过激发气体产生高能量的激光束。
3. 激光束转导：激光束通过一系列的反射镜和透镜，被引导到开关镜片组。
开关镜片组根据图像信息的指令，将激光束反射到感光鼓上的特定区域。
4. 感光鼓充电：感光鼓在打印之前需要进行充电。
一个电荷辊会将整个感光鼓的表面均匀带电，使其准备好接收激光束的信息。
5. 激光束照射：开关镜片组将激光束照射到感光鼓上的特定区域。
激光束的能量使得感光鼓上的感光涂层失去电荷，形成一个电荷图案，即打印图像的一个页面。
6. 墨粉吸附：感光鼓上的电荷图案会吸引墨粉。
墨粉盒中的墨粉通过传动系统的控制，被输送到感光鼓上的电荷图案区域。
7. 墨粉转移：感光鼓上的墨粉与打印纸接触，通过静电作用将墨粉转移到打印纸上。
同时，感光鼓上的电荷被清除，为下一个页面的打印做准备。
复印机原理引言复印机是一种常用的办公设备，通过复制纸质文件使得用户能够方便地获取多份文件副本。
复印机的工作原理基于静电复制的技术。
本文将深入探讨复印机的原理及其工作流程。
静电复制静电复制是指利用静电的性质进行复制的技术。
复印机的原理基于静电复制技术，其工作包括以下几个主要步骤：光学系统、电荷感应、粉末吸附、转印和定影。
光学系统复印机的光学系统主要由光源、镜头和反射镜组成。
当原始文件放置在复印机的扫描板上时，其上方的光源会发出光线。
镜头和反射镜用于将光线集中到一个点上，并将其反射到感光鼓上。
电荷感应感光鼓是复印机的核心组件之一，其表面涂有一层特殊的材料。
当光线照射到感光鼓上时，感光鼓表面的材料会受到光的激发，并产生静电荷。
在电荷感应过程中，鼓表面的正电荷和负电荷会分别吸引彼此，形成图像的正负零部分。
粉末吸附粉末吸附是指将粉末墨粒粘附在感光鼓表面的过程。
复印机的粉末墨粒是由碳粉等颜料构成的，它们具有带有相反电荷的性质。
当粉末墨粒进入感光鼓表面时，由于感光鼓表面已经带有静电电荷，粉末墨粒会被吸附到感光鼓表面的正或负部分。
转印转印是指将粉末墨粒从感光鼓转移到纸张上的过程。
在转印过程中，纸张经过一个称为卷筒的组件，并与感光鼓接触。
由于电荷的吸引作用，粉末墨粒会从感光鼓表面转移到纸张上，形成一个与原始文件相同的图像。
定影定影是指将粉末墨粒固定在纸张上的过程。
在定影过程中，纸张经过一个加热组件，使得粉末墨粒熔化并附着在纸张上。
这样，复印机产生的图像就能够长时间保持在纸张上，不易褪色。
结论综上所述，复印机的原理是基于静电复制技术。
复印机通过光学系统获取原始文件的图像信息，并利用感光鼓、粉末墨粒和纸张实现图像的复制。
复印机的原理使得用户能够方便地获得多份文件副本。
复印机的工作原理的深入理解有助于用户正确使用和维护复印机，提高工作效率。
