钢屋架杆件节点设计.

目录一钢结构课程设计任务书 (1)二钢结构课程设计计算书 (3)1 支撑布置 (3)2 荷载计算 (4)3 内力计算 (6)4 杆件设计 (7)5 节点设计 (18)三附图1钢屋架施工图2钢屋架节点详图和材料表一、 钢 结 构 课 程 设 计 任 务 书一、设计资料 1、结构形式某厂房跨度为21m ，总长90m ，柱距6m ，采用梯形钢屋架、1.5×6.0m 预应力混凝土大型屋面板，屋架铰支于钢筋混凝土柱上，上柱截面400×400，混凝土强度等级为C30，屋面坡度为10:1 i 。

地区计算温度高于-200C ，无侵蚀性介质，地震设防烈度为7度，屋架下弦标高为18m ；厂房内桥式吊车为2台150/30t （中级工作制），锻锤为2台5t 。

2、 屋架形式及选材屋架形式、几何尺寸及内力系数如附图所示。

屋架采用的钢材及焊条为：1班学号为单号的同学用235Q 钢，焊条为43E 型，学号为双号的同学用345Q 钢，焊条为50E 型；2班学号为单号的同学用345Q 钢，焊条为50E 型，学号为双号的同学用235Q 钢，焊条为43E 型。

3、荷载标准值（水平投影面计）① 永久荷载：三毡四油（上铺绿豆砂）防水层 0.4 KN/m 2 水泥砂浆找平层 0.4 KN/m 2保温层 0.65KN/m 2(按附表取) 一毡二油隔气层 0.05 KN/m 2 水泥砂浆找平层 0.3 KN/m 2预应力混凝土大型屋面板 1.4 KN/m 2屋架及支撑自重：按经验公式L=计算： KN/m212.0+.0q11悬挂管道： 0.15 KN/m2②可变荷载：屋面活荷载标准值：27.0mkN/雪荷载标准值： 0.35KN/m2积灰荷载标准值： 1.0 KN/m2(按附表取)二、设计内容1、计算书部分进行桁架支撑布置，画出屋架结构及支撑的布置图；选择钢材及焊接材料，并明确提出对保证项目的要求；进行荷载计算、内力计算、内力组合，设计各杆件截面；设计一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点。

一丶设计资料厂房总长60ｍ，跨度为24m，屋架间距b=6m，端部高度H=1990mm，中部高度H=3190mm1、结构形式：钢筋混凝土柱，梯形钢屋架。

柱的混凝土强度等级为C20，屋面坡度为i=1:10；L为屋架跨度。

地区计算温度高于—20℃，无需抗震设防。

2、屋架形式及荷载屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附表图所示。

屋架采用的钢材为Q235钢，焊条为E43型，手工焊3、屋盖结构及荷载采用无檩体系。

用1.5×6.0预应力混凝土屋板。

荷载：①屋架及支撑自重：q=0.384KN/m²②屋面活荷载：活荷载标准值为0.7 KN/m²，雪荷载的基本雪压标准值为 =0.7 KN/m²，活荷载标准值与雪荷载不同时考虑，而是取两者的较大值③屋面个构造层的恒荷载标准值：水泥砂浆找平层0.4KN/m²保温层 0.4KN/m²预应力混凝土屋面板 1.6KN/m²永久荷载总和=2.784KN/㎡，活荷载总和=0.7 KN/㎡4、荷载组合。

一般按全跨永久荷载和全跨可变荷载计算。

节点荷载设计值：按可变荷载效应控制的组合计算（永久荷载：荷载分项系数γg=1.2；屋面活荷载活雪荷载：γq=1.4，组合值系数φ=0.7）F=（1.2×2.7844+0.7×1.4）×1.5×6=37.2 KN按永久荷载效应控制的组合计算（永久荷载：荷载分项系数γg=1.35；屋面活荷载活雪荷载：γq=1.4，组合值系数φ=0.7）F=（1.35×2.784+0.7×1.4×0.7）×1.5×6=38.2KN故取节点荷载设计值为F=38.2 KN，支座反力R=8F=305.6 KN二丶屋架形式和几何尺寸屋面材料为大型屋面板，故采用无檩体系平破梯形屋架。

屋面坡度i=1/10；＝24000－300＝23700mm；端部高度取H=1990mm，跨中高度取屋架计算跨度L3190mm，下端起拱50mm。

钢结构_18m三⾓形钢结构钢屋架设计钢结构屋盖课程设计计算书⼀、设计说明1、设计某⼀检修⼚房屋盖，跨度为27m，长度为80m，柱距为6m，三⾓形屋架，钢材为Q235—B，焊条采⽤E43型，屋⾯为压型钢板，屋⾯坡度i=1：2.5，屋架铰接于钢筋混凝⼟柱顶，⽆吊车，外檐⼝采⽤⾃由排⽔，采⽤槽钢檩条，檩条间距为2827.25mm。

2、基本风压为0.4KN/m2,屋⾯离地⾯⾼度为12 m，不上⼈屋⾯。

雪荷载0.6KN/m2⼆、檩条设计1、檩条采⽤轻型槽钢檩条2、屋⾯材料为压型钢板，屋⾯坡度为1：2.5（α=21.80°）檩条跨度为6m，于跨中设置⼀道拉条，⽔平檩距2396.4×cos21.80°=2396.4×0.93=2228．65mm，坡向斜距2396.4mm3、荷载标准值（对⽔平投影⾯）⑴永久荷载：压型钢板（不保温）⾃重为0.1 KN/m2，檩条（包括拉条和⽀撑）⾃重设为0.11 KN/m2⑵可变荷载：屋⾯雪荷载ω=0.6KN/m2,基本风压ωo=0.40 KN/m24、内⼒计算⑴永久荷载于屋⾯活荷载组合檩条线荷载pK=（0.21+0.6）×2.229=1.805 KN/mp=（1.2×0.21+1.4×0.6）×2.229=2.434 KN/mpX=psin21.80=2.434×0.37=0.901 KN/mpY=pcos21.80=2.434×0.93=2.264 KN/m弯矩设计值： MX= pY l2/8=2.264×62/8=10.188KN·mMy= pX l2/32=0.901×62/32=1.014KN·m⑵永久荷载和风荷载的吸⼒组合按《建筑结构荷载规范》GB50009—2001房屋⾼度为12m 取µz=1.0按《门式钢架轻型房屋钢结构技术规程》CECS102：2002附录A，风荷载体型系数为：1.5㏒A-2.9=-1.211 A=2.22865m ×6m=13.72m2垂直于屋⾯的风荷载标准值ωk=µSµzω0=-1.211×1.0×（1.05×0.4）=-0.509 KN/m2檩条线荷载pXY=（0.509-0.21×cos21.80）×2.22865=0.314×2.22865=0.070KN/mpX =0.21×2.229×sin21.8o=0.174 KN/mpY =1.4×1.211×2.229-0.21×2.229×cos21.80=3.344 KN/m 弯矩设计值 MX= pYl2/8=3.344×62/8=15.048KN/m My= pXl2/8=0.174×62/8=0.783KN/m⑶截⾯选择选⽤选⽤轻型槽钢【20 W=152.2 cm3 Wynmax=54.9 cm3 Wynmin=20.5 cm3IX=152.20 cm4 ix=8.07 cm iy=2.20 cm计算截⾯有孔洞削弱，考虑0.9的折减系数，则净截⾯模量为：WNX=0.9×152.2=136.98cm3 Wynmax=0.9×54.9=49.41 cm3 Wynmin=0.9×20.5=18.45 cm3⑷屋⾯能阻⽌檩条失稳和扭转，截⾯的塑性发展系数γx=1.05 γy=1.20,按公式计算截⾯a、b点的强度为（见图）бx = Mx/(γx WNX)+My/(γy Wynmin)=15.048×106/（1.05×136.98×103）+0. 783×106/（1.2×18.45×103）=139.99<215N/mm2бy = Mx/(γx WNX)+My/(γyWynmax)=15.048×106/（1.05×136.98×103）+0.783×106/（1.2×49.41×103）=117.83<215N/mm2⑸挠度计算因为⽀撑压型钢板⾦属板，有积灰的⽡楞铁和⽯棉等⾦属⾯者，容许挠度为L/200当设置拉条时，只须计算垂直于屋⾯⽅向的最⼤挠度vy=(5/384)×（3.344×cos21.80×60004）/（206×103×1522×104）=16.7mm构造要求λx=600/8.07=74.35<200 λy=300/2.20=136.36<200故此檩条在平⾯内外均满⾜要求三、屋架设计⑴屋架结构的⼏何尺⼨如图檩条⽀撑于屋架上弦节点。

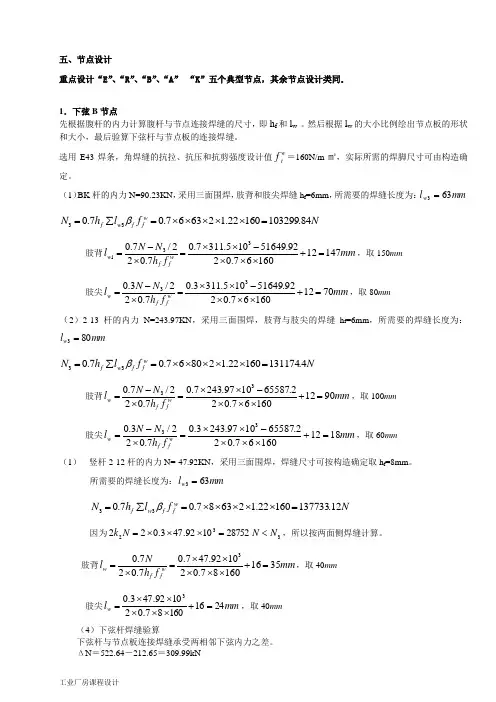

五、节点设计重点设计“E ”、“R ”、“B ”、“A ” “K ”五个典型节点，其余节点设计类同。

1．下弦B 节点先根据腹杆的内力计算腹杆与节点连接焊缝的尺寸，即h f 和l w 。

然后根据l w 的大小比例绘出节点板的形状和大小，最后验算下弦杆与节点板的连接焊缝。

选用E43焊条，角焊缝的抗拉、抗压和抗剪强度设计值f wt ＝160N/m ㎡，实际所需的焊脚尺寸可由构造确定。

（1）BK 杆的内力N=90.23KN ，采用三面围焊，肢背和肢尖焊缝h f =6mm ，所需要的焊缝长度为：mm l w 633= N f l h N w f f w f 84.10329916022.126367.07.033=⨯⨯⨯⨯⨯=∑=β肢背mm f h N N l wf f w 1471216067.0292.51649105.3117.07.022/7.0331=+⨯⨯⨯-⨯⨯=⨯-=，取150mm 肢尖mm f h N N l wff w 701216067.0292.51649105.3113.07.022/3.033=+⨯⨯⨯-⨯⨯=⨯-=，取80mm （2）2-13杆的内力N=243.97KN ，采用三面围焊，肢背与肢尖的焊缝h f =6mm ，所需要的焊缝长度为：mm l w 803=N f l h N w f f w f 4.131********.128067.07.033=⨯⨯⨯⨯⨯=∑=β肢背mm f h N N l wf f w 901216067.022.655871097.2437.07.022/7.033=+⨯⨯⨯-⨯⨯=⨯-=，取100mm 肢尖mm f h N N l w f f w 181216067.022.655871097.2433.07.022/3.033=+⨯⨯⨯-⨯⨯=⨯-=，取60mm（1） 竖杆2-12杆的内力N=-47.92KN ，采用三面围焊，焊缝尺寸可按构造确定取h f =8mm 。

一、设计资料：1.某厂房总长度60m ，跨度为18m.，柱距6m 。

车间内设有两台30/5吨中级工作制吊车。

屋架端高1900mm,屋面坡度为1/10,置于钢筋混凝土柱上，上柱截面400x400，柱的混凝土强度等级为C25，无檩屋盖体系，采用1.5×6.0m 。

计算最低温度-200C 。

采用1.5×6.0m 预应力混凝土大型屋面板和卷材屋面。

二、结构形式与布置图：屋架支撑布置图如下图所示。

02279a.18米跨屋架(几何尺寸)b.18米跨屋架全跨单位荷载作用下各杆件的内力值Aacege'c'a'+2.5370.000-4.371-5.636-4.551-3.357-1.8500.00-4.754-1.862+0.615+1.17+1.344+1.581+3.158+0.540-1.632-1.305-1.520-1.748-1.0-1.0+0.4060.000.00-0.5+5.325+5.312+3.967+2.637+0.933BC DE FGF 'E 'D 'C 'B 'A '0.5 1.0 1.01.01.0 1.0 1.0c . 18米跨屋架半跨单位荷载作用下各杆件的内力值四、荷载计算与组合1、荷载计算预应力混凝土大型屋面板 1.40kN/㎡×1.35=1.89kN/m 2 三毡四油防水层 0.4kN/㎡×1.35=0.54kN/m 2 找平层（20mm 厚） 0.4kN/㎡×1.35=0.54kN/m 2 泡沫混凝土保温层 （80mm ） 0.48kN/㎡×1.35=0.648kN/m 2 钢屋架和支撑自重 （0.12+0.011×30）×1.35=0.608kN/㎡ 管道荷载 0.1×0.35=0.135 kN/㎡ 永久荷载总和 4.361 kN/㎡屋面活荷载 0.5×1.4=0.7kN/㎡ 积灰荷载 0.5×1.4=0.7kN/㎡ 可变荷载总和 1.4 kN/㎡2、荷载组合计算屋架杆内力时，应考虑如下三种荷载组合：1全跨永久荷载+全跨可变荷载F=（4.361+1.4）×1.5×6=51.849kN2全跨永久荷载+半跨可变荷载全跨节点永久荷载：F1=4.361×1.5×6=39.249 kN半跨节点可变荷载：F2=1.4×1.5×6=12.6 kN3全跨屋架（包括支撑）自重+半跨屋面板自重+半跨屋面活荷载全跨节点屋架自重：F3=0.608×1.5×6=5.47kN半跨节点屋面板自重及活荷载：F4=（1.89+0.5）×1.5×6=21.51 kN四、杆件截面设计腹杆最大内力，N=448.43kN（压），由屋架节点板厚度参考可知：支座节点板刚度取12mm；其余节点板与垫板厚度取10mm。

PKPM 设计钢屋架简要步骤1．根据所给材料，确定钢屋架的尺寸：跨度、中部高度、材料等。

2． 荷载统计和荷载组合，用结构力学求解器或其他方式算出杆件内力。

（满跨均布置 荷载F ，边跨处为F/2）3． 选择截面：上、下弦均不改变截面，取最大内力进行截面设计腹杆可改变截面，但种类不宜过多（见书P74，轴心受力构件，上弦受压，下弦受拉，靠近支座的腹杆受力最大）轴心受拉构件（下弦）： 强度：f A N n≤=σ 刚度：长细比[]λλ≤=il 0，0l 为构件计算长度，i 为截面回转半径A I i = 轴心受压构件（上弦）：强度及刚度同轴心受拉构件稳定：①整体稳定 f AN ≤ϕ，ϕ为轴心受压构件的整体稳定系数，查表可得，计算方法见书P83。

②局部稳定（宽厚比）：翼缘—()y f t b 2351.010λ+≤ 腹板—()yw f t h 2355.0250λ+≤，（见书P86）。

腹杆的设计同上。

4．节点设计，计算焊缝 5． PKPM 中依次选钢结构—桁架—PK 交互输入与优化计算。

6．在上方工具栏中点选桁架，或在右边依次点选网格生成—快速建模—桁架。

根据第一步来设定其中参数。

7．点选右侧的柱布置，先进行截面定义，根据第三部的计算结果进行材料类型和截面尺寸的选择。

然后按照设计进行相应布置。

8．恒载输入—节点荷载，中间节点布置荷载F，两端节点布置荷载F/2。

9．根据要求输入左右风及吊车荷载。

10．结构计算，存盘退出，让后进入桁架施工图11．先进行第一步定义结构数据，点上下弦和腹杆，在图中依次点选。

12．按顺序进行步骤，就可以生成施工图。

13．转成CAD文件，并在CAD中进行修改。

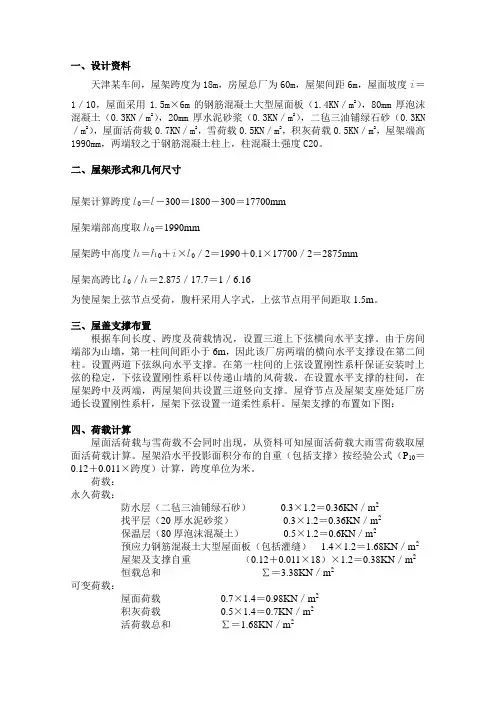

一、设计资料天津某车间，屋架跨度为18m，房屋总厂为60m，屋架间距6m，屋面坡度i＝1／10，屋面采用1.5m×6m的钢筋混凝土大型屋面板（1.4KN／m2），80mm厚泡沫混凝土（0.3KN／m2），20mm厚水泥砂浆（0.3KN／m2），二毡三油铺绿石砂（0.3KN ／m2），屋面活荷载0.7KN／m2，雪荷载0.5KN／m2，积灰荷载0.5KN／m2，屋架端高1990mm，两端较之于钢筋混凝土柱上，柱混凝土强度C20。

二、屋架形式和几何尺寸屋架计算跨度l0＝l－300＝1800－300＝17700mm屋架端部高度取h0＝1990mm屋架跨中高度h＝h0＋i×l0／2＝1990＋0.1×17700／2＝2875mm屋架高跨比l0／h＝2.875／17.7＝1／6.16为使屋架上弦节点受荷，腹杆采用人字式，上弦节点用平间距取1.5m。

三、屋盖支撑布置根据车间长度、跨度及荷载情况，设置三道上下弦横向水平支撑。

由于房间端部为山墙，第一柱间间距小于6m，因此该厂房两端的横向水平支撑设在第二间柱。

设置两道下弦纵向水平支撑。

在第一柱间的上弦设置刚性系杆保证安装时上弦的稳定，下弦设置刚性系杆以传递山墙的风荷载。

在设置水平支撑的柱间，在屋架跨中及两端，两屋架间共设置三道竖向支撑。

屋脊节点及屋架支座处延厂房通长设置刚性系杆，屋架下弦设置一道柔性系杆。

屋架支撑的布置如下图：四、荷载计算屋面活荷载与雪荷载不会同时出现，从资料可知屋面活荷载大雨雪荷载取屋面活荷载计算。

屋架沿水平投影面积分布的自重（包括支撑）按经验公式（P10＝0.12＋0.011×跨度）计算，跨度单位为米。

荷载：永久荷载：防水层（二毡三油铺绿石砂）0.3×1.2＝0.36KN／m2找平层（20厚水泥砂浆）0.3×1.2＝0.36KN／m2保温层（80厚泡沫混凝土）0.5×1.2＝0.6KN／m2预应力钢筋混凝土大型屋面板（包括灌缝） 1.4×1.2＝1.68KN／m2屋架及支撑自重（0.12＋0.011×18）×1.2＝0.38KN／m2恒载总和∑＝3.38KN／m2可变荷载：屋面荷载0.7×1.4＝0.98KN／m2积灰荷载0.5×1.4＝0.7KN／m2活荷载总和∑＝1.68KN／m2计算荷载时应考虑以下三种荷载组合：1、全跨永久荷载＋全跨可变荷载P 恒＝3.38×1.5×6＝30.42KN P 活＝1.68×1.5×6＝15.12KN2、全跨永久荷载＋半跨可变荷载P 恒＝3.38×1.5×6＝30.42KN P 活＝1.68×1.5×6＝15.12KN3、 全跨屋架包括自重＋半跨屋面板自重＋半跨屋面活载P 恒'＝0.38×1.5×6＝3.42KN P 活'＝（1.68＋0.98）×1.5×6＝23.94KN1、2为使用阶段和在情况，3为施工阶段荷载情况，经过计算，第二种荷载组合所产生的杆件内力，对本题的杆件不起控制作用，所以不列入以下计算中。

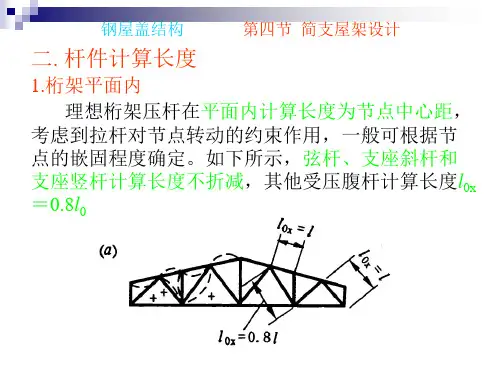

5.5普通钢屋架设计5．5．4杆件计算长度与长细比1、杆件计算长度（《钢规》5.3.1-5.3.2条）(1)确定桁架弦杆和单系腹杆(用节点板与弦杆连接)的长细比时，其计算长度L0按下表采用：注:① L为构件的几何长度(节点中心间距离)，L1为桁架弦杆侧向支承点之间的距离。

②斜平面系指与桁架平面斜交的平面，适用于构件截面两主轴均不在桁架平面内的单角钢腹杆和双角钢十字形截面腹杆。

③无节点板的腹杆计算长度在任意平面内均取其等于几何长度（钢管结构除外）。

当桁架弦杆侧向支承点之间的距离为节间长度的2倍，且两节间的弦杆轴心压力不相同时，则该弦杆在桁架平面外的计算长度，应按下式（5-8）确定，但不应小于0.5L1。

对桁架再分式腹杆体系的受压主斜杆及K形腹杆体系的竖杆等，在桁架平面外的计算长度与应按公式（5-8）确定（受拉主斜杆仍取L1）；在桁架平面内的计算长度则取节点中心间距离。

（2）确定在交叉点相互连接的桁架交叉腹杆的长细比时，桁架平面内的计算长度应取节点中心到交叉点间的距离；桁架平面外的计算长度，当两交叉杆长度相等时，应按下列规定采用：①压杆（即计算杆为压杆）* 相交另一杆受压，两杆截面相同并在交叉点均不中断，则：⎪⎭⎫ ⎝⎛+=N N ll 00121 * 相交另一杆受压，此另一杆在交叉点中断但以节点板搭接，则：NN l l 020121π+=* 相交另一杆受拉，两杆截面相同并在交叉点均不中断，则：l N N ll 5.04312100≥⎪⎭⎫ ⎝⎛-= * 相交另一杆受拉，此拉杆在交叉点中断但以节点板搭接，则：l NN l l 5.043100≥-= 当此拉杆连续而压杆在交叉点中断但以节点板搭接，若N 0≥N ，或拉杆在桁架平面外的抗弯刚度⎪⎪⎭⎫ ⎝⎛-≥1430220N N l N EI Y π时，取L 0=0.5L 。

上述各式中：L 为桁架节点中心间距离（交叉点不作为节点考虑）；N 为所计算杆的内力；N 0为相交另一杆的内力，均为绝对值。
