1、工艺计算:
1>按流体种类、冷却流体的流量、进出口温度、工作压力等计算出需要传递的热量。

2>根据流体的腐蚀性及其它特性选择管子和壳体的材料。

并根据材料加工特性,流体的流量、压力、温度,换热管与壳体的温度,需要传递热量的多少,造价的高低及检修清洗方便等因素,决定采用哪一种类型的管壳式换热器。

3>确立流体的流动空间,即确定管程与壳程内分别是什么介质
4>确定参与换热器的两种流体的流向,使并流、逆流还是错流。

并计算出流体的有效平均温差.
5>根据经验初选传热系数K,并估算所需传热面积A。

6>根据计算出传热面积A,参照我国管壳式换热器标准系列，初步确定换热器的基本参数(管径、管程数、管子根数、管长、管子排列方式、折流元件等的型式及布置、壳体直径等结构参数)。

7>根据确定的标准系列尺寸，进行传热系数的校核和阻力降的计算。

最后按标准选用换热器或者进行机械设计。

2、机械设计计算
机械设计计算包括：
(1)壳体和管箱壁厚的计算
(2)管子与管板连接结构设计
(3)壳体与管板连接结构设计
(4)管板厚度计算
(5)折流板、支持板等零部件的结构设计
(6)换热管与壳体在温差和流体压力联合作用下的应力计算
(7)管子拉脱力和稳定性校核
(8)判断是否需要膨胀节，如需要，则选择膨胀节结构形式，并进行有关的计算。

(9)接管、接管法兰、容器法兰、支座等的选择及开孔补强设计。

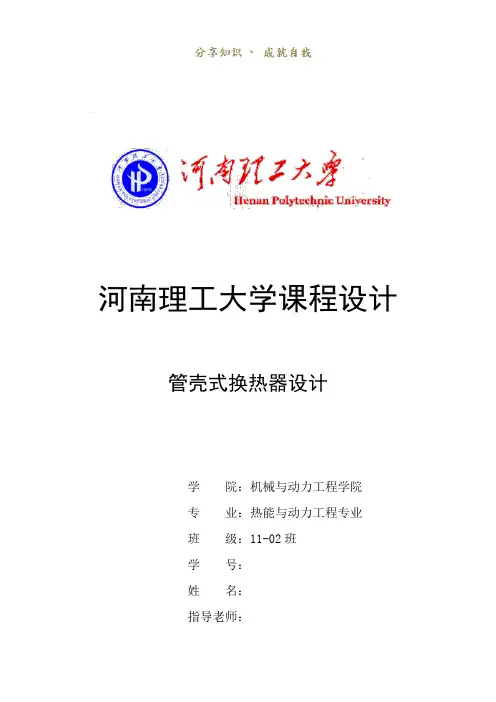

河南理工大学课程设计管壳式换热器设计学院：机械与动力工程学院专业：热能与动力工程专业班级：11-02班学号：姓名：指导老师：小组成员：目录第一章设计任务书 (2)第二章管壳式换热器简介 (3)第三章设计方法及设计步骤 (5)第四章工艺计算 (6)4.1 物性参数的确定 (6)4.2核算换热器传热面积 (7)4.2.1传热量及平均温差 (7)4.2.2估算传热面积 (9)第五章管壳式换热器结构计算 (11)5.1换热管计算及排布方式 (11)5.2壳体内径的估算 (13)5.3进出口连接管直径的计算 (14)5.4折流板 (14)第六章换热系数的计算 (20)6.1管程换热系数 (20)6.2 壳程换热系数 (20)第七章需用传热面积 (23)第八章流动阻力计算 (25)8.1 管程阻力计算 (25)8.2 壳程阻力计算 (26)总结 (29)第一章设计任务书煤油冷却的管壳式换热器设计：设计用冷却水将煤油由140℃冷却冷却到40℃的管壳式换热器，其处理能力为10t/h，且允许压强降不大于100kPa。

设计任务及操作条件1、设备形式：管壳式换热器2、操作条件（1）煤油：入口温度140℃，出口温度40℃（2）冷却水介质：入口温度26℃，出口温度40℃第二章管壳式换热器简介管壳式换热器是在石油化工行业中应用最广泛的换热器。

纵然各种板式换热器的竞争力不断上升，管壳式换热器依然在换热器市场中占主导地位。

目前各国为提高这类换热器性能进行的研究主要是强化传热，提高对苛刻的工艺条件和各类腐蚀介质适应性材料的开发以及向着高温、高压、大型化方向发展所作的结构改进。

强化传热的主要途径有提高传热系数、扩大传热面积和增大传热温差等方式，其中提高传热系数是强化传热的重点，主要是通过强化管程传热和壳程传热两个方面得以实现。

目前，管壳式换热器强化传热方法主要有：采用改变传热元件本身的表面形状及表面处理方法，以获得粗糙的表面和扩展表面；用添加内物的方法以增加流体本身的绕流；将传热管表面制成多孔状，使气泡核心的数量大幅度增加，从而提高总传热系数并增加其抗污垢能力；改变管束支撑形式以获得良好的流动分布，充分利用传热面积。

第一章换热器简介及发展趋势1.1 概述在化工生产中，为了工艺流程的需要，常常把低温流体加热或把高温流体冷却，把液态汽化或把蒸汽冷凝程液体，这些工艺过程都是通过热量传递来实现的。

进行热量传递的设备称为换热设备或换热器。

换热器是通用的一种工艺设备，他不仅可以单独使用，同时又是很多化工装置的组成部分。

在化工厂中，换热器的投资约占总投资的10%——20%，质量约为设备总质量的40%左右，检修工作量可达总检修工作量的60%以上。

由此可见，换热器在化工生产中的应用是十分广泛的，任何化工生产工艺几乎都离不开它。

在其他方面如动力、原子能、冶金、轻工、制造、食品、交通、家电等行业也有着广泛的应用。

70年代的世界能源危机，有力地促进了传热强化技术的发展，为了节能降耗，提高工业生产经济效益，要求开发适用于不同工业过程要求的高效能换热设备[1]。

这是因为，随着能源的短缺(从长远来看，这是世界的总趋势)，可利用热源的温度越来越低，换热允许温差将变得更小，当然，对换热技术的发展和换热器性能的要求也就更高[2]。

所以，这些年来，换热器的开发与研究成为人们关注的课题，最近，随着工艺装置的大型化和高效率化，换热器也趋于大型化，向低温差设计和低压力损失设计的方向发展。

同时，对其一方面要求成本适宜，另一方面要求高精度的设计技术。

当今换热器技术的发展以CFD(Computational Fluid Dynamics)、模型化技术、强化传热技术及新型换热器开发等形成了一个高技术体系[3]。

当前换热器发展的基本趋势是：继续提高设备的传热效率，促进设备结构的紧凑性，加强生产制造的标准化系列化和专业化，并在广泛的范围内继续向大型化的方向发展。

各种新型高效紧凑式换热器的应用范围将得到进一步扩大。

在压力、温度和流量的许可范围内，尤其是处理强腐蚀性介质而需要使用贵重金属材料的场合下，新型紧凑式换热器将进一步取代管壳式换热器。

总之，为了适应工艺发展的需要，今后在强化传热过程和换热设备方面，还将继续探索新的途径。

TEMA规格的管壳式换热器设计原则——摘引自《PERRY’S CHEMICAL ENGINEER’S HANDBOOK 1999》设计中的一般考虑流程的选择在选择一台换热器中两种流体的流程时，会采用某些通则。

管程的流体的腐蚀性较强，或是较脏、压力较高。

壳程则会是高粘度流体或某种气体。

当管壳程流体中的某一种要用到合金结构时，碳钢壳体加合金质壳程元件比之壳程流体接触部件全用合金加碳钢管箱的方案要较为节省费用。

清晰管子的内部较之清洗其外部要更为容易。

假如两侧流体中有表压超过2068KPa(300 Psig)的,较为节约的结构形式是将高压流体安排在管侧。

对于给定的压降，壳侧的传热系数较管侧的要高。

换热器的停运最通常的原因是结垢、腐蚀和磨蚀。

建造规则“压力容器建造规则，第一册”也就是《ASME锅炉及压力容器规范Section VIII , Division 1》, 用作换热器的建造规则时提供了最低标准。

一般此标准的最新版每3年出版发行一次。

期间的修改以附录形式每半年出一次。

在美国和加拿大的很多地方，遵循ASME 规则上的要求是强制性的。

最初这一系列规范并不是为换热器制造所准备的。

但现在已添加了固定管板式换热器上管板与壳体间的焊接接头的有关规定，并且还包含了一个非强制性的有关管子－管板接头的附件。

目前ASME 正在研究有关换热器的其他规定。

列管式换热器制造商协会标准, 第6版., 1978 (通常引称为TEMA 标准*), 用作在除套管式换热器而外的所有管壳式换热器的应用中对ASME规则的补充和说明。

TEMA “R级”设计就是“用于石油及相关加工应用的一般性苛刻要求。

按本标准制造的设备是设计目的在于在此类应用中严苛的保养和维修条件下的安全性、持久性。

”TEMA “C级”设计是“用于商用及通用加工用途的一般性适度要求。

”而TEMA“B级”是“用于化学加工用途”*译者注：这已经不是最新版的，现在已经出到1999年第8版3种建造标准的机械设计要求都是一样的。

管壳式换热器（过热蒸汽0.65MPa,295℃;水0.8MPa,50℃）摘要本设计说明书是关于固定管板是换热器的设计，设计依照GB151-1999《钢制管壳式换热器》进行，设计中对换热器进行化工计算、结构设计、强度计算。

设计第一步是对换热器进行化工计算，主要根据给定的设计条件估算换热面积，初定换热器尺寸，然后核算传热系数，计算实际换热面积，最后进行阻力损失计算。

设计第二步是对换热器进行结构设计，主要是根据第一步计算的结果对换热器的各零部件进行设计，包括管箱、定距管、折流板等。

设计第三步是对换热器进行强度计算，并用软件SW6进行校核。

最后，设计结果通过图表现出来。

关键词：换热器，固定管板，化工计算，结构设计，强度计算。

AbtractThe design statement is about the fixed tube sheet heat exchanger .In the design of the heat exchanger ,the chemical calculation,the structure design and the strength calculation must according to GB151-1999“Steel System Type Heat exchanger ”.The first step of the design is the chemical calculation .Mainly according to the given design conditions to estimate the heat exchanger area and select heat exchanger size.Then check the heat transfer coefficient, calculate the actual heat transfer area,and finally calculate the resistance loss.The second step of the design of heat exchanger is the structural design of the heat exchanger. The design of heat exchanger parts mainly according to the first step of calculation.such as tube boxes , the distance control tube, baffled plates .The third step of the design of heat exchanger is the strength calculation and using SW6 software to check. Finally, the design results are shown in figures.Key words: heat changer, fixed tude plate, chemical calculation,structure design, strength calculation.一、前言管壳式换热器是目前应用最广的换热设备，它具有结构坚固、可靠性高、适用性强、选材广泛等优点。

TEMA规格的管壳式换热器设计原则——摘引自《PERRY’S CHEMICAL ENGINEER’S HANDBOOK 1999》设计中的一般考虑流程的选择在选择一台换热器中两种流体的流程时，会采用某些通则。

管程的流体的腐蚀性较强，或是较脏、压力较高。

壳程则会是高粘度流体或某种气体。

当管壳程流体中的某一种要用到合金结构时，碳钢壳体加合金质壳程元件比之壳程流体接触部件全用合金加碳钢管箱的方案要较为节省费用。

清晰管子的内部较之清洗其外部要更为容易。

假如两侧流体中有表压超过2068KPa(300 Psig)的,较为节约的结构形式是将高压流体安排在管侧。

对于给定的压降，壳侧的传热系数较管侧的要高。

换热器的停运最通常的原因是结垢、腐蚀和磨蚀。

建造规则“压力容器建造规则，第一册”也就是《ASME锅炉及压力容器规范Section VIII , Division 1》, 用作换热器的建造规则时提供了最低标准。

一般此标准的最新版每3年出版发行一次。

期间的修改以附录形式每半年出一次。

在美国和加拿大的很多地方，遵循ASME 规则上的要求是强制性的。

最初这一系列规范并不是为换热器制造所准备的。

但现在已添加了固定管板式换热器上管板与壳体间的焊接接头的有关规定，并且还包含了一个非强制性的有关管子－管板接头的附件。

目前ASME 正在研究有关换热器的其他规定。

列管式换热器制造商协会标准, 第6版., 1978 (通常引称为TEMA 标准*), 用作在除套管式换热器而外的所有管壳式换热器的应用中对ASME规则的补充和说明。

TEMA “R级”设计就是“用于石油及相关加工应用的一般性苛刻要求。

按本标准制造的设备是设计目的在于在此类应用中严苛的保养和维修条件下的安全性、持久性。

”TEMA “C级”设计是“用于商用及通用加工用途的一般性适度要求。

”而TEMA“B级”是“用于化学加工用途”*译者注：这已经不是最新版的，现在已经出到1999年第8版3种建造标准的机械设计要求都是一样的。

《化工设备机械基础》习题解答第三篇: 典型化工设备的机械设计第七章管壳式换热器的机械设计一、思考题1．衡量换热器好坏的标准大致有哪些？答：传热效率高，流体阻力小，强度足够，结构可靠，节省材料；成本低；制造、安装、检修方便。

2．列管式换热器主要有哪几种？各有何优缺点？3．列管式换热器机械设计包括哪些内容？答：①壳体直径的决定和壳体壁厚的计算；②换热器封头选择，压力容器法兰选择；③管板尺寸确定；④管子拉脱力的计算；⑤折流板的选择与计算；⑥温差应力计算。

此外还应考虑接管、接管法兰选择及开孔补强等。

4．我国常用于列管式换热器的无缝钢管规格有哪些？通常规定换热管的长度有哪些？答：我国管壳式换热器常用无缝钢管规格（外径×壁厚），如下表2所示。

换热管长度规定为：1500mm, 2000mm, 2500mm, 3000mm, 4500mm, 5000mm, 6000mm, 7500mm, 9000mm, 12000mm。

换热器的换热管长度与公称直径之比，一般在4~25之间，常用的为6~10。

立式换热器，其比值多为4~6。

表 2 换热管规格（mm）5．换热管在管板上有哪几种固定方式？各适用范围如何？答：固定方式有三种：胀接、焊接、胀焊结合。

胀接：一般用在换热管为碳素钢，管板为碳素钢或低合金钢，设计压力不超过4.0MPa，设计温度在350℃以下，且无特殊要求的场合。

焊接：一般用在温度压强都较高的情况下，并且对管板孔加工要求不高时。

胀焊结合：适用于高温高压下，连接接头在反复的热冲击、热变形、热腐蚀及介质压力作用，工作环境极其苛刻，容易发生破坏，无法克服焊接的“间隙腐蚀”和“应力腐蚀”的情况下。

6．换热管胀接于管板上时应注意什么？胀接长度如何确定？答：采用胀接时，管板硬度应比管端硬度高，以保证胀接质量。

这样可避免在胀接时管板产生塑性变形，影响胀接的紧密性。

如达不到这个要求时，可将管端进行退火处理，降低硬度后再进行胀接。

一、课程设计题目管壳式换热器的设计二、课程设计内容1．管壳式换热器的结构设计包括：管子数n，管子排列方式，管间距的确定，壳体尺寸计算，换热器封头选择，容器法兰的选择，管板尺寸确定塔盘结构，人孔数量及位置，仪表接管选择、工艺接管管径计算等等。

2. 壳体及封头壁厚计算及其强度、稳定性校核（1）根据设计压力初定壁厚；（2）确定管板结构、尺寸及拉脱力、温差应力；（3）计算是否安装膨胀节；（4）确定壳体的壁厚、封头的选择及壁厚，并进行强度和稳定性校核。

3. 筒体和支座水压试验应力校核4. 支座结构设计及强度校核包括：裙座体（采用裙座）、基础环、地脚螺栓5. 换热器各主要组成部分选材，参数确定。

6. 编写设计说明书一份7. 绘制2号装配图一张，Auto CAD绘3号图一张（塔设备的）。

三、设计条件气体工作压力管程：半水煤气0.75MPa壳程：变换气 0.68 MPa壳、管壁温差55℃，tt ＞ts壳程介质温度为220-400℃，管程介质温度为180-370℃。

由工艺计算求得换热面积为140m2，每组增加10 m2。

四、基本要求1.学生要按照任务书要求，独立完成塔设备的机械设计；2.设计说明书一律采用电子版，2号图纸一律采用徒手绘制；3.各班长负责组织借用绘图仪器、图板、丁字尺；学生自备图纸、橡皮与铅笔；4.画图结束后，将图纸按照统一要求折叠，同设计说明书统一在答辩那一天早上8：30前，由班长负责统一交到HF508。

5.根据设计说明书、图纸、平时表现及答辩综合评分。

五、设计安排六、说明书的内容1.符号说明2.前言（1）设计条件；（2）设计依据；（3）设备结构形式概述。

3.材料选择（1）选择材料的原则；（2）确定各零、部件的材质；（3）确定焊接材料。

4.绘制结构草图（1）换热器装配图（2）确定支座、接管、人孔、控制点接口及附件、内部主要零部件的轴向及环向位置，以单线图表示；（3）标注形位尺寸。

（4）写出图纸上的技术要求、技术特性表、接管表、标题明细表等5.壳体、封头壁厚设计（1）筒体、封头及支座壁厚设计；（2）焊接接头设计；（3）压力试验验算；6.标准化零、部件选择及补强计算：（1）接管及法兰选择：根据结构草图统一编制表格。

管壳式换热器设计参数的选择摘要：文章探讨了管壳式换热器设计过程中管箱、壳体、管束、折流板和防冲板等参数的选择，提出了对设计过程中常见问题的解决方案，可以为此类换热器的设计提供参考。

关键词：管壳式换热器，管箱，壳体，管束，折流板，防冲板，设计Parameters Determine in Shell-Tube Heat Exchanger DesigningZhou Hai-ge*, SUN Ai-jun(China Textile Industry Engineering Institute, Beijing 100037)Abstract: Parameters determine of tube box, shell, bundle, baffle and impingement in shell-tube heat exchanger designing is discussed in this article. Propose the solution to ordinary question in designing. It is can be the reference for this type exchanger designing.Keywords: shell-tube heat exchanger, tube box, shell, bundle, baffle, impingement, design引言管壳式换热器是石化行业中应用最广泛的间壁式传热型换热器，适用范围从真空到超高压（超过100MPa），从低温到高温（超过1100℃），约占市场多于65%的份额[1]，因此对于工程设计人员来说，管壳式换热器的设计十分重要。

管壳式换热器的主要组合部件包括壳体、前端管箱和后端结构（含管束）三部分。

管箱、壳体、管束、折流板、防冲板等设计参数决定了换热器的类型、规格及性能特点。

1. 管箱1.1 前端管箱的选择原则GB151中分别列出了A、B、C、N、D五种前端管箱型式[2]。

管壳式换热器设计毕业设计目录1 引言 (1)1.1 管壳式换热器的研究 (1)1.2 管壳式换热器的研究趋势 (1)1.3 螺旋板式换热器的研究 (2)1.3.1 螺旋板式换热器国内研究进展 (2)1.3.2 螺旋板式换热器国外研究进展 (2)1.4 本课题的目的和意义 (2)2管壳式换热器的工艺计算 (3)2.2 确定管程软水的物性参数 (3)2.2.1 定性温度 (3)2.2.2 热容 (4)2.2.3 黏度 (4)2.2.4 导热系数 (4)2.2.5 密度 (4)2.3 确定壳程气氨的物性参数 (4)2.3.1 定性温度 (4)2.3.2 热容 (4)2.3.3 黏度 (4)2.3.4 导热系数 (4)2.3.5 密度 (4)2.4 估算传热面积 (4)2.4.1 热负荷Q按大的传热量 (4)： (5)2.4.2 平均有效温差tm2.4.3 传热面积 (5)2.5 工艺结构尺寸 (5)2.5.1 决定通入空间，确定管径 (5)2.5.3 确定管程(数)、传热管数n、管长L及壳体内径 (5)2.5.4 拉杆 (5)2.5.5 折流板 (5)2.5.6 画布管图 (6)2.5.7 接管 (6)2.6 换热器核算 (7)2.6.1 传热能力的核算 (7)2.6.2 换热器内流体阻力计算 (9)3 管壳式换热器的结构设计及强度计算 (12)3.1 换热器筒体及封头的设计 (12)3.1.1 筒体设计 (12)3.1.2 封头与管箱设计 (12)3.2 换热器水压试验及其壳体应力校核 (13)3.2.1 压力试验的目的 (13)3.2.2 试验压力及应力校核 (13)3.3 开孔补强 (13)φ管程接管的补强计算 (13)3.3.1 对mm9219⨯φ壳程接管的补强计算 (15)3.3.2对mm480⨯103.4 法兰的选用 (17)3.4.1 筒体法兰的选用 (17)3.4.2 管法兰的选用 (17)3.5 折流板设计 (17)3.6 管板设计 (17)3.6.1换热气的设计条件 (17)3.6.2结构尺寸参数 (17)3.6.3各元件材料及其设计数据 (19)3.6.4设计计算 (19)3.7 支座形式的确定 (30)3.7.1 已知条件 (30)3.7.2 校核 (31)3.7.3 计算支座承受的实际载荷Q (31)M (31)3.7.4 计算支座处圆筒所受的支座弯矩L4 螺旋板式换热器的设计 (31)4.1 传热工艺计算 (31)4.1.1 传热量计算 (32)4.1 .2 冷却水的出口温度 (32)4.1.3 螺旋通道截面积与当量直径de的计算 (32)4.1.4 雷诺数Re和普朗特数P (32)r4.1.5 给热系数α的计算 (33)4.1.6 总传热系数K (33)4.1.7 对数平均温差t∆ (34)m4.1.8 换热器传热面积F (34)4.1.9 螺旋通道长度L (34)4.1.10 螺旋圈数n与螺旋体外径D (34)4.2 流体压力降ΔP计算 (35)4.2.1 按直管压力降的计算公式 (35)4.2.2 按大连工学院等单位推荐的公式计算 (36)4.3 螺旋板的强度、挠度与校核 (36)4.3.1 强度计算 (36)4.3.2 螺旋板的挠度 (37)4.3.3 螺旋板式换热器的稳定性 (38)4.4 螺旋板式换热器的结构尺寸 (38)4.4.1 密封结构 (38)4.4.2 定距柱尺寸 (38)4.4.3 换热器外壳 (38)4.4.4 进出口接管直径 (39)4.4.5 中心隔板的尺寸 (39)4.4.6 水压试验时应力校核 (40)结束语 (41)致谢 (42)参考文献 (43)1 引言换热设备是化工、炼油、动力、能源、冶金、食品、机械、建筑工业中普遍应用的典型设备。

本科生通用题目：单壳程双管程管壳式换热器设计（立式）专业：应用化学班级：0703班姓名：肖黎鸿成绩：导师签字：2010年7月11日题目:单壳程双管程管壳式换热器设计（立式）参数:要求要求每位学生在设计的过程中，充分发挥自己的独立工作能力及创造能力，在设计过程中必须做到：（1）及时了解有关资料，做好准备工作，充分发挥自己的主观能动性和创造性。

（2）认真计算和制图，保证计算正确和图纸质量。

（3）按预定计划循序完成任务。

日程安排：1.准备阶段（1天）2.设计计算阶段（3天）3.绘图阶段（4天）4.编写设计说明书（2天）目录1.绪论 (1)2．设计计算 (2)2.1管子数n的计算 (2)2.2管子排列方式，管间距的确定 (2)2.3壳体直径的确定 (2)2.4壳体厚度的计算 (2)2.5壳体液压试验应力校核 (3)2.6分程隔板的选择 (3)2.7封头的选择 (3)2.8法兰,管板的选择 (4)2.9垫片尺寸的确定 (5)2.10管子拉脱力的计算 (5)2.11是否安装膨胀节的计算 (6)2.12折流板设计 (7)2.13拉杆设计 (8)2.14开孔补强 (8)2.15支座 (9)3．设计评述 (10)4.参考文献 (11)附:设计结果一览表 (12)1.绪论热交换器，通常又称作换热器，是化工﹑炼油和食品及其他工业部门的通用设备，在生产中占有重要作用。

化工生产中，换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用甚为广泛。

换热器种类很多，但根据冷、热流体热量交换的原理和方式基本上可以分为三大类，及间壁式、混合式和蓄热式。

三类换热器中，间壁式换热器应用最多。

本次设计的管壳式换热器就属于间壁式换热器的一种。

立式固定管板式换热器示意图2．设计计算2.1管子数n 的计算选25 ×2.5的无缝钢管，材质20号钢，管长1.5m 。

因为F =πd 均Ln ，所以根均1045.10225.011=⨯⨯==ππL d F n2.2管子排列方式，管间距的确定本设计物料：管程氮气，壳程水，循环水工作温度90℃较高，不易结垢。

TEMA规格的管壳式换热器设计原则——摘引自《PERRY’S CHEMICAL ENGINEER’S HANDBOOK 1999》设计中的一般考虑流程的选择在选择一台换热器中两种流体的流程时，会采用某些通则。

管程的流体的腐蚀性较强，或是较脏、压力较高。

壳程则会是高粘度流体或某种气体。

当管壳程流体中的某一种要用到合金结构时，碳钢壳体加合金质壳程元件比之壳程流体接触部件全用合金加碳钢管箱的方案要较为节省费用。

清晰管子的内部较之清洗其外部要更为容易。

假如两侧流体中有表压超过2068KPa(300 Psig)的,较为节约的结构形式是将高压流体安排在管侧。

对于给定的压降，壳侧的传热系数较管侧的要高。

换热器的停运最通常的原因是结垢、腐蚀和磨蚀。

建造规则“压力容器建造规则，第一册”也就是《ASME锅炉及压力容器规范Section VIII , Division 1》, 用作换热器的建造规则时提供了最低标准。

一般此标准的最新版每3年出版发行一次。

期间的修改以附录形式每半年出一次。

在美国和加拿大的很多地方，遵循ASME 规则上的要求是强制性的。

最初这一系列规范并不是为换热器制造所准备的。

但现在已添加了固定管板式换热器上管板与壳体间的焊接接头的有关规定，并且还包含了一个非强制性的有关管子－管板接头的附件。

目前ASME 正在研究有关换热器的其他规定。

列管式换热器制造商协会标准, 第6版., 1978 (通常引称为TEMA 标准*), 用作在除套管式换热器而外的所有管壳式换热器的应用中对ASME规则的补充和说明。

TEMA “R级”设计就是“用于石油及相关加工应用的一般性苛刻要求。

按本标准制造的设备是设计目的在于在此类应用中严苛的保养和维修条件下的安全性、持久性。

”TEMA “C级”设计是“用于商用及通用加工用途的一般性适度要求。

”而TEMA“B级”是“用于化学加工用途”*译者注：这已经不是最新版的，现在已经出到1999年第8版3种建造标准的机械设计要求都是一样的。

管壳式换热器泄漏原因分析及改进设计思路 摘要：分析管壳式换热器的泄漏现象，提出折流板与铜管之间存在微小间隙，在压缩空气的冲刷下，两者之间频繁的碰撞和摩擦，导致铜管壁破裂泄漏。

文章还提出了在铜管与管板之间增加耐磨的聚四氟乙烯套管，来保护换热铜管的设计思路。

关键词：管壳式换热器；泄漏；分析；改进设计 1 故障现象 压缩空气是卷烟生产企业的必要动力之一，淮阴卷烟厂动力中心站房内安装使用压空设备是4台水冷式BOGE SO340无油螺杆空压机。

设备于2001年投用，状态一直比较平稳，但近期却多次发生冷却器内漏的情况。

其中一台冷却器漏水，由于发现不及时，导致冷却水进入了压缩机腔体，造成Ⅱ级转子抱死的严重情况，由于故障出现的较有规律性，因此对其进行了相关的调查和分析，并提出了一些改进建议，供同行借鉴。

2 泄漏原因调查 (1)冷却器的基本结构及有关参数BOGE SO340无油螺杆空压机为两级压缩，配置的冷却器为两回程管壳式换热器(结构见图1)，冷却水走管程，压缩空气走壳程，换热器主要部件为紫铜管，管径8 mm，壁厚1 mm，共计232根换热管。

冷却器中冷却水进口温度在25—32℃之间(冬夏季有所差异)，出口温度小于38℃，压缩空气出口温度在180—195℃之间，I级压缩出口压力在2 bar左右，Ⅱ级出口压力在7．0—7．5 bar之间。

(2)故障调查 通过对发生泄漏的4台换热器进行检漏，发现泄漏点多分布在换热器上部，即靠近压缩空气进口侧位置(如图1所示)，共计有5处漏点，其中1位置处有2根管有漏点，2位置处有2根管有漏点，3位置处有1根管有漏点。

进一步检查发现，漏点基本都分布在折流板与铜管接触的地方，5处漏点中有3处为局部穿孔泄漏，2处为局部裂纹泄漏，用手对换热铜管施加外力，发现上部的铜管有轻微的松动，铜管与折流板之间有擦痕，下部的铜管无此现象。

3 泄漏原因分析 (1)发生泄漏的部位多发生在冷却器的上部，此处是压缩空气出口与换热器接触的位置。
