1、工艺计算:
1>按流体种类、冷却流体的流量、进出口温度、工作压力等计算出需要传递的热量。
2>根据流体的腐蚀性及其它特性选择管子和壳体的材料。
并根据材料加工特性,流体的流量、压力、温度,换热管与壳体的温度,需要传递热量的多少,造价的高低及检修清洗方便等因素,决定采用哪一种类型的管壳式换热器。
3>确立流体的流动空间,即确定管程与壳程内分别是什么介质
4>确定参与换热器的两种流体的流向,使并流、逆流还是错流。
并计算出流体的有效平均温差.
5>根据经验初选传热系数K,并估算所需传热面积A。
6>根据计算出传热面积A,参照我国管壳式换热器标准系列,初步确定换热器的基本参数(管径、管程数、管子根数、管长、管子排列方式、折流元件等的型式及布置、壳体直径等结构参数)。
7>根据确定的标准系列尺寸,进行传热系数的校核和阻力降的计算。
最后按标准选用换热器或者进行机械设计。
2、机械设计计算
机械设计计算包括:
(1)壳体和管箱壁厚的计算
(2)管子与管板连接结构设计
(3)壳体与管板连接结构设计
(4)管板厚度计算
(5)折流板、支持板等零部件的结构设计
(6)换热管与壳体在温差和流体压力联合作用下的应力计算
(7)管子拉脱力和稳定性校核
(8)判断是否需要膨胀节,如需要,则选择膨胀节结构形式,并进行有关的计算。
(9)接管、接管法兰、容器法兰、支座等的选择及开孔补强设计。

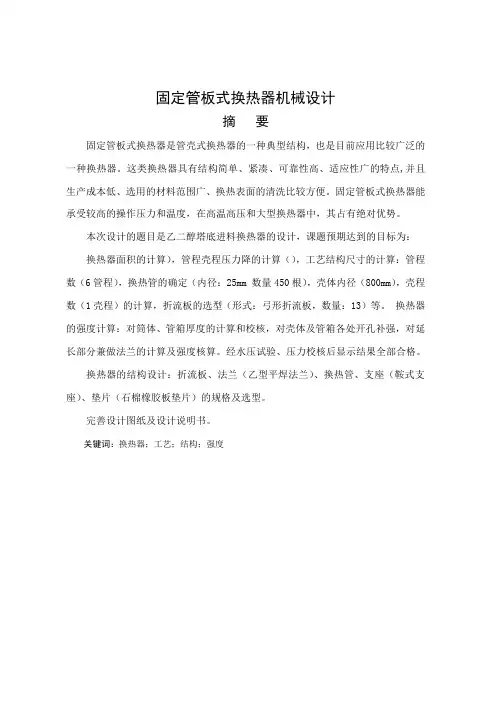

固定管板式换热器机械设计摘要固定管板式换热器是管壳式换热器的一种典型结构,也是目前应用比较广泛的一种换热器。
这类换热器具有结构简单、紧凑、可靠性高、适应性广的特点,并且生产成本低、选用的材料范围广、换热表面的清洗比较方便。
固定管板式换热器能承受较高的操作压力和温度,在高温高压和大型换热器中,其占有绝对优势。
本次设计的题目是乙二醇塔底进料换热器的设计,课题预期达到的目标为:换热器面积的计算),管程壳程压力降的计算(),工艺结构尺寸的计算:管程数(6管程),换热管的确定(内径:25mm 数量450根),壳体内径(800mm),壳程数(1壳程)的计算,折流板的选型(形式:弓形折流板,数量:13)等。
换热器的强度计算:对筒体、管箱厚度的计算和校核,对壳体及管箱各处开孔补强,对延长部分兼做法兰的计算及强度核算。
经水压试验、压力校核后显示结果全部合格。
换热器的结构设计:折流板、法兰(乙型平焊法兰)、换热管、支座(鞍式支座)、垫片(石棉橡胶板垫片)的规格及选型。
完善设计图纸及设计说明书。
关键词:换热器;工艺;结构;强度Mechanical design of fixed tube-sheet heat exchangerAbstractFixed tube plate heat exchanger is a typical structure of the shell and tube heat exchanger and a wide range of heat exchanger. This type of heat exchanger has the characteristics of a simple structure, compact, high reliability and wide adaptability , and low cost of the production, wide choice of used materials, more convenient of cleaning heat exchanger the surface . Fixed tube plate heat exchanger can withstands the higher operating pressure and temperature, so it has the absolute advantage in the possession of high temperature and high pressure heat exchangers and large,.This design topic is naphtha condenser design, the goal which the topic anticipated achieved:The craft design of heat exchanger:the heat transfer area computation;tube side pressure drop computation(≤);the craft structure size computation:number of tube passes(2 tube passes),the number of heat exchange tube(insidediameter:25mm,number:450),the inside diameter of shell, number of shell passes(1 shell passes),the lectotype of baffle board(form:segmental baffle,number:13)etcThe strength calculation of heat exchanger:the computation and check of cylinder thinckness and channel thinckness,the shell and the reinforcement for opening supplements the intensity,the extension part concurrently makes the flange the computation and the intensity calculation. Examinatation part carried on the hydraulic pressure test, the pressure examination and so on, in which all results has been all qualified The structural design of the heat exchanger:The specification and lectotype of baffle plate、flange(type A manhole weded flange)、heat exchange tube、suppot(saddle support)、gasket(paronite gasket)Consummates the design paper and the design instruction booklet Key words: heat exchanger; crafts; structure; strength目录1 引言 (1)换热器的用途 (1) (1)换热器的发展趋势 (2)2 固定管板式换热器的结构设计 (4)设计参数的确定 (4)设计压力 (4)计算压力 (5)设计温度 (5)厚度及厚度附加量 (5)焊接接头系数 (6)许用应力 (6)材料的选取 (7)力学性能 (8)化学成分 (8)管程结构 (9)换热管 (9)管板 (9)管箱 (10)管束分程 (10)换热管与管板连接 (11)壳程结构 (13)壳体 (13)折流杆 (13)折流板 (14)防短路结构 (15) (16)开孔和开孔补强设计 (16)补强结构 (16)开孔补强设计准则 (17)允许不另行补强的最大开孔直径 (18)密封装置设计 (19)焊接接头结构 (19)焊接接头形式 (20)坡口形式 (21)压力容器焊接接头分类 (21)3 换热器结构计算 (23)壳程圆筒计算 (23)厚度计算 (23)液压试验校核 (24)压力及应力计算 (24)前端管箱筒体计算 (25)厚度计算 (25)液压试验校核 (26)压力及应力计算 (27)后端管箱筒体计算 (27)厚度计算 (27)液压试验校核 (28)压力及应力计算 (29)封头计算 (30)前端封头计算 (30) (30) (31)垫片 (31)螺栓 (31) (33)管箱开孔补强计算 (33) (36)内构件的选取 (38) (38)管束分程 (39) (39)管板的计算与校核 (39)壳层圆筒 (39)管箱圆筒 (40)换热管 (40)管板 (41)管箱法兰 (42)壳体法兰 (42)系数计算 (43)管板参数计算 (43)系数计算 (43) (44)P (44)sP (46)t4 结论 (50)参考文献 (51)谢辞 (52)1引言换热器的用途换热器是将热流体的部分热量传递给冷流体的设备,又称热交换器。
河南理工大学课程设计管壳式换热器设计学院:机械与动力工程学院专业:热能与动力工程专业班级:11-02班学号:姓名:指导老师:小组成员:目录第一章设计任务书 (2)第二章管壳式换热器简介 (3)第三章设计方法及设计步骤 (5)第四章工艺计算 (6)4.1 物性参数的确定 (6)4.2核算换热器传热面积 (7)4.2.1传热量及平均温差 (7)4.2.2估算传热面积 (9)第五章管壳式换热器结构计算 (11)5.1换热管计算及排布方式 (11)5.2壳体内径的估算 (13)5.3进出口连接管直径的计算 (14)5.4折流板 (14)第六章换热系数的计算 (20)6.1管程换热系数 (20)6.2 壳程换热系数 (20)第七章需用传热面积 (23)第八章流动阻力计算 (25)8.1 管程阻力计算 (25)8.2 壳程阻力计算 (26)总结 (29)第一章设计任务书煤油冷却的管壳式换热器设计:设计用冷却水将煤油由140℃冷却冷却到40℃的管壳式换热器,其处理能力为10t/h,且允许压强降不大于100kPa。
设计任务及操作条件1、设备形式:管壳式换热器2、操作条件(1)煤油:入口温度140℃,出口温度40℃(2)冷却水介质:入口温度26℃,出口温度40℃第二章管壳式换热器简介管壳式换热器是在石油化工行业中应用最广泛的换热器。
纵然各种板式换热器的竞争力不断上升,管壳式换热器依然在换热器市场中占主导地位。
目前各国为提高这类换热器性能进行的研究主要是强化传热,提高对苛刻的工艺条件和各类腐蚀介质适应性材料的开发以及向着高温、高压、大型化方向发展所作的结构改进。
强化传热的主要途径有提高传热系数、扩大传热面积和增大传热温差等方式,其中提高传热系数是强化传热的重点,主要是通过强化管程传热和壳程传热两个方面得以实现。
目前,管壳式换热器强化传热方法主要有:采用改变传热元件本身的表面形状及表面处理方法,以获得粗糙的表面和扩展表面;用添加内物的方法以增加流体本身的绕流;将传热管表面制成多孔状,使气泡核心的数量大幅度增加,从而提高总传热系数并增加其抗污垢能力;改变管束支撑形式以获得良好的流动分布,充分利用传热面积。
管壳式换热器(过热蒸汽0.65MPa,295℃;水0.8MPa,50℃)摘要本设计说明书是关于固定管板是换热器的设计,设计依照GB151-1999《钢制管壳式换热器》进行,设计中对换热器进行化工计算、结构设计、强度计算。
设计第一步是对换热器进行化工计算,主要根据给定的设计条件估算换热面积,初定换热器尺寸,然后核算传热系数,计算实际换热面积,最后进行阻力损失计算。
设计第二步是对换热器进行结构设计,主要是根据第一步计算的结果对换热器的各零部件进行设计,包括管箱、定距管、折流板等。
设计第三步是对换热器进行强度计算,并用软件SW6进行校核。
最后,设计结果通过图表现出来。
关键词:换热器,固定管板,化工计算,结构设计,强度计算。
AbtractThe design statement is about the fixed tube sheet heat exchanger .In the design of the heat exchanger ,the chemical calculation,the structure design and the strength calculation must according to GB151-1999“Steel System Type Heat exchanger ”.The first step of the design is the chemical calculation .Mainly according to the given design conditions to estimate the heat exchanger area and select heat exchanger size.Then check the heat transfer coefficient, calculate the actual heat transfer area,and finally calculate the resistance loss.The second step of the design of heat exchanger is the structural design of the heat exchanger. The design of heat exchanger parts mainly according to the first step of calculation.such as tube boxes , the distance control tube, baffled plates .The third step of the design of heat exchanger is the strength calculation and using SW6 software to check. Finally, the design results are shown in figures.Key words: heat changer, fixed tude plate, chemical calculation,structure design, strength calculation.一、前言管壳式换热器是目前应用最广的换热设备,它具有结构坚固、可靠性高、适用性强、选材广泛等优点。
《化工设备机械基础》习题解答第三篇: 典型化工设备的机械设计第七章管壳式换热器的机械设计一、思考题1.衡量换热器好坏的标准大致有哪些?答:传热效率高,流体阻力小,强度足够,结构可靠,节省材料;成本低;制造、安装、检修方便。
2.列管式换热器主要有哪几种?各有何优缺点?3.列管式换热器机械设计包括哪些内容?答:①壳体直径的决定和壳体壁厚的计算;②换热器封头选择,压力容器法兰选择;③管板尺寸确定;④管子拉脱力的计算;⑤折流板的选择与计算;⑥温差应力计算。
此外还应考虑接管、接管法兰选择及开孔补强等。
4.我国常用于列管式换热器的无缝钢管规格有哪些?通常规定换热管的长度有哪些?答:我国管壳式换热器常用无缝钢管规格(外径×壁厚),如下表2所示。
换热管长度规定为:1500mm, 2000mm, 2500mm, 3000mm, 4500mm, 5000mm, 6000mm, 7500mm, 9000mm, 12000mm。
换热器的换热管长度与公称直径之比,一般在4~25之间,常用的为6~10。
立式换热器,其比值多为4~6。
表 2 换热管规格(mm)5.换热管在管板上有哪几种固定方式?各适用范围如何?答:固定方式有三种:胀接、焊接、胀焊结合。
胀接:一般用在换热管为碳素钢,管板为碳素钢或低合金钢,设计压力不超过4.0MPa,设计温度在350℃以下,且无特殊要求的场合。
焊接:一般用在温度压强都较高的情况下,并且对管板孔加工要求不高时。
胀焊结合:适用于高温高压下,连接接头在反复的热冲击、热变形、热腐蚀及介质压力作用,工作环境极其苛刻,容易发生破坏,无法克服焊接的“间隙腐蚀”和“应力腐蚀”的情况下。
6.换热管胀接于管板上时应注意什么?胀接长度如何确定?答:采用胀接时,管板硬度应比管端硬度高,以保证胀接质量。
这样可避免在胀接时管板产生塑性变形,影响胀接的紧密性。
如达不到这个要求时,可将管端进行退火处理,降低硬度后再进行胀接。
一、课程设计题目管壳式换热器的设计二、课程设计内容1.管壳式换热器的结构设计包括:管子数n,管子排列方式,管间距的确定,壳体尺寸计算,换热器封头选择,容器法兰的选择,管板尺寸确定塔盘结构,人孔数量及位置,仪表接管选择、工艺接管管径计算等等。
2. 壳体及封头壁厚计算及其强度、稳定性校核(1)根据设计压力初定壁厚;(2)确定管板结构、尺寸及拉脱力、温差应力;(3)计算是否安装膨胀节;(4)确定壳体的壁厚、封头的选择及壁厚,并进行强度和稳定性校核。
3. 筒体和支座水压试验应力校核4. 支座结构设计及强度校核包括:裙座体(采用裙座)、基础环、地脚螺栓5. 换热器各主要组成部分选材,参数确定。
6. 编写设计说明书一份7. 绘制2号装配图一张,Auto CAD绘3号图一张(塔设备的)。
三、设计条件气体工作压力管程:半水煤气0.75MPa壳程:变换气 0.68 MPa壳、管壁温差55℃,tt >ts壳程介质温度为220-400℃,管程介质温度为180-370℃。
由工艺计算求得换热面积为140m2,每组增加10 m2。
四、基本要求1.学生要按照任务书要求,独立完成塔设备的机械设计;2.设计说明书一律采用电子版,2号图纸一律采用徒手绘制;3.各班长负责组织借用绘图仪器、图板、丁字尺;学生自备图纸、橡皮与铅笔;4.画图结束后,将图纸按照统一要求折叠,同设计说明书统一在答辩那一天早上8:30前,由班长负责统一交到HF508。
5.根据设计说明书、图纸、平时表现及答辩综合评分。
五、设计安排六、说明书的内容1.符号说明2.前言(1)设计条件;(2)设计依据;(3)设备结构形式概述。
3.材料选择(1)选择材料的原则;(2)确定各零、部件的材质;(3)确定焊接材料。
4.绘制结构草图(1)换热器装配图(2)确定支座、接管、人孔、控制点接口及附件、内部主要零部件的轴向及环向位置,以单线图表示;(3)标注形位尺寸。
(4)写出图纸上的技术要求、技术特性表、接管表、标题明细表等5.壳体、封头壁厚设计(1)筒体、封头及支座壁厚设计;(2)焊接接头设计;(3)压力试验验算;6.标准化零、部件选择及补强计算:(1)接管及法兰选择:根据结构草图统一编制表格。

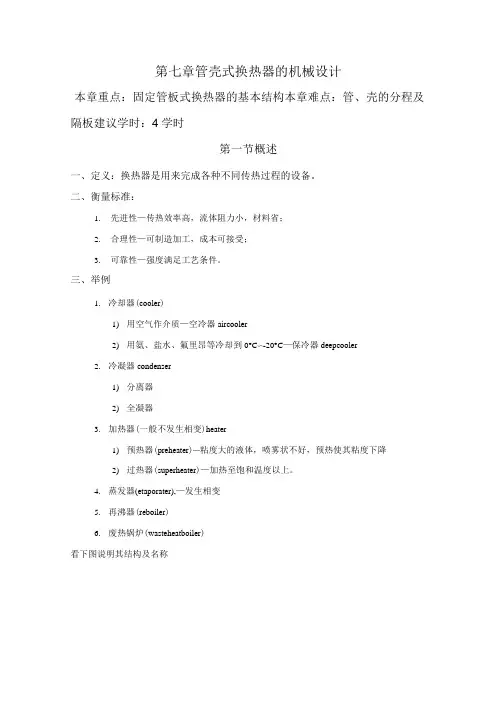

第七章管壳式换热器的机械设计本章重点:固定管板式换热器的基本结构本章难点:管、壳的分程及隔板建议学时:4学时第一节概述一、定义:换热器是用来完成各种不同传热过程的设备。
二、衡量标准:1.先进性—传热效率高,流体阻力小,材料省;2.合理性—可制造加工,成本可接受;3.可靠性—强度满足工艺条件。
三、举例1.冷却器(cooler)1)用空气作介质—空冷器aircooler2)用氨、盐水、氟里昂等冷却到0°C〜-20°C—保冷器deepcooler2.冷凝器condenser1)分离器2)全凝器3.加热器(一般不发生相变)heater1)预热器(preheater)—粘度大的液体,喷雾状不好,预热使其粘度下降2)过热器(superheater)—加热至饱和温度以上。
4.蒸发器(etaporater),—发生相变5.再沸器(reboiler)6.废热锅炉(wasteheatboiler)看下图说明其结构及名称图卜1换热器樹件名称1—忖箱〔乩乩口门型〉江一接骨法兰;3设备法兰管扳拓一秃程接管:6—拉杆洛勰胀节芒-売休洱-换热管;10-#气管J1—吊耳;12—封头彳13-顶丝门4—双头螺拄门5-燃母JE--垫片门7—防冲板门8—折流扳或支承板19--定距竹:20—拉杆螺母;21—支座辽2排液世;盟-管箱壳体;24曲程接管25分程隔J®;2G-骨箱盈四、管壳式换热器的分类1、固定管板式换热器:优点:结构简单、紧凑、布管多,管内便于清洗,更换、造价低,应用广泛。
管坏时易堵漏。
缺点:不易清洗壳程,一般管壳壁温差大于50°C,设置膨胀节。
适用于壳程介质清洁,不易结垢,管程需清洗以及温差不大或温差虽大但是壳程压力不大的场合。
2、浮头式换热器:管束可以抽出,便于清洗;但这类换热器结构较复杂,金属耗量较大。
适用于介质易结垢的场合。
3、填料函式换热器:造价比浮头式低检修、清洗容易,填料函处泄漏能及时发现,但壳程内介质由外漏的可能,壳程中不宜处理易挥发、易燃、易爆、有毒的介质。
第一章换热器简介及发展趋势1.1 概述在化工生产中,为了工艺流程的需要,常常把低温流体加热或把高温流体冷却,把液态汽化或把蒸汽冷凝程液体,这些工艺过程都是通过热量传递来实现的。
进行热量传递的设备称为换热设备或换热器。
换热器是通用的一种工艺设备,他不仅可以单独使用,同时又是很多化工装置的组成部分。
在化工厂中,换热器的投资约占总投资的10%——20%,质量约为设备总质量的40%左右,检修工作量可达总检修工作量的60%以上。
由此可见,换热器在化工生产中的应用是十分广泛的,任何化工生产工艺几乎都离不开它。
在其他方面如动力、原子能、冶金、轻工、制造、食品、交通、家电等行业也有着广泛的应用。
70年代的世界能源危机,有力地促进了传热强化技术的发展,为了节能降耗,提高工业生产经济效益,要求开发适用于不同工业过程要求的高效能换热设备[1]。
这是因为,随着能源的短缺(从长远来看,这是世界的总趋势),可利用热源的温度越来越低,换热允许温差将变得更小,当然,对换热技术的发展和换热器性能的要求也就更高[2]。
所以,这些年来,换热器的开发与研究成为人们关注的课题,最近,随着工艺装置的大型化和高效率化,换热器也趋于大型化,向低温差设计和低压力损失设计的方向发展。
同时,对其一方面要求成本适宜,另一方面要求高精度的设计技术。
当今换热器技术的发展以CFD(Computational Fluid Dynamics)、模型化技术、强化传热技术及新型换热器开发等形成了一个高技术体系[3]。
当前换热器发展的基本趋势是:继续提高设备的传热效率,促进设备结构的紧凑性,加强生产制造的标准化系列化和专业化,并在广泛的范围内继续向大型化的方向发展。
各种新型高效紧凑式换热器的应用范围将得到进一步扩大。
在压力、温度和流量的许可范围内,尤其是处理强腐蚀性介质而需要使用贵重金属材料的场合下,新型紧凑式换热器将进一步取代管壳式换热器。
总之,为了适应工艺发展的需要,今后在强化传热过程和换热设备方面,还将继续探索新的途径。
管壳式换热器原理与设计管壳式换热器是一种常见的换热设备,广泛应用于化工、炼油、石油化工、动力、核能等多个工业领域。
其工作原理和设计要点如下:工作原理:基本构造:管壳式换热器主要由壳体、管束、管板、折流板、管箱等部件组成。
壳体通常为圆筒形,内部装有平行排列的管束,管束两端固定在管板上。
流体通过管内(管程)和管外(壳程)进行热交换。
热量传递:冷热两种流体分别在管程和壳程中流动,热量通过管壁从高温流体传递给低温流体。
一种流体在管内流动(管程流体),另一种流体在管外,即壳体内流动(壳程流体)。
热量传递遵循热力学第二定律,从高温区自发流向低温区。
强化传热:为了提高传热效率,壳程内常设置折流板,迫使壳程流体多次改变方向,增加流体湍流程度,从而提高传热系数。
管束的排列(如等边三角形或正方形)也会影响传热效率和清洁维护的便利性。
设计要点:流体选择:根据工艺要求决定哪种流体走管程,哪种走壳程。
一般而言,易结垢或腐蚀性的流体走管程便于清洗和更换管束。
材料选择:根据流体的性质(如温度、压力、腐蚀性)选择合适的材料,如不锈钢、碳钢、铜合金等,以确保换热器的耐用性和安全性。
热负荷计算:根据工艺条件计算所需的热负荷,确定换热面积,进而决定管束的数量、长度和直径。
压降考虑:设计时需考虑流体在管程和壳程中的压降,确保泵送能耗合理,避免因压降过大导致系统运行不稳定。
结构设计:包括管板的设计(固定管束的方式)、壳体厚度设计、支撑和悬挂结构设计等,以保证换热器的机械强度和稳定性。
清洗与维护:设计时应考虑换热器的可维护性,如管束的可拆卸性,以及便于清洗壳程内部的结构设计。
综上所述,管壳式换热器的设计是一个综合考虑热工性能、机械强度、材料选择、经济性和可维护性的复杂过程,需要精确的计算和细致的工程设计。
大型管壳式换热器的设计与制造摘要:管壳式换热器属于大型生产设备,它在材料应用、结构设计、应力分析、换热管接头焊—胀等诸多关键技术应用方面表现出色。
本文中分析了大型管壳式换热器的基本产品结构与关键技术设计难点,并对它的制造技术进行了全面剖析。
关键词:大型管壳式换热器;产品结构;设计难点;制造技术;焊接技术大型管壳式换热器在石化企业中应用广泛,主要是用于乙烯生产项目中的重要设备。
伴随当前我国石化行业的快速发展,管壳式换热器的发展也逐渐呈现出大型化发展趋势,例如目前某些企业就已经研制出了EO、EG循环气冷却器,其中包括了多种具有特殊结构的换热器。
1.大型管壳式换热器的基本结构大型管壳式换热器中配备有循环气冷却器,其总重量约为380t,换热面积达到13000㎡,设备壳程长度20000mm,其筒体内径在4000mm,管束长度约为20000mm,设备总长度达到44000mm[1]。
整体看来属于大型列管式固定管板换热器。
结合换热器结构形式将换热器划分为4段,分别为:上部锥段焊件、下部锥段焊件、管束以及裙座。
要针对这4点进行无损检测,最终进行总体组装焊接[2]。
1.大型管壳式换热器设计技术难点在设计大型管壳式换热器过程中,需要围绕其结构设计提出技术要求,并分析管束振动、管板锻造、管板堆焊变形控制、装配等等技术难点内容进行分析,下文重点来谈:1.大型管壳式换热器的结构设计技术难点大型管壳式换热器在结构设计方面存在技术难点,因为其结构尺寸超出了标准适用范围,在设计参数方面要求较为严苛。
就管壳程温差而言最高可以达到23℃左右,同时要求采用无膨胀节结构。
就筒体结构直径设计内容看来,大型管壳式换热器中标准尺寸范围为≤2600mm,超标准结构参数对比为4000mm[3]。
1.大型管壳式换热器的管束振动设计技术难点在分析大型管式换热器的管束振动介质过程中,需要了解其介质为循环气体,同时壳程介质为冷却水。
一般来说,壳程体积流量一般相对较大,其设备直径大约为4000mm左右,体积庞大且壳程流路相对复杂。
本科生通用题目:单壳程双管程管壳式换热器设计(立式)专业:应用化学班级:0703班姓名:肖黎鸿成绩:导师签字:2010年7月11日题目:单壳程双管程管壳式换热器设计(立式)参数:要求要求每位学生在设计的过程中,充分发挥自己的独立工作能力及创造能力,在设计过程中必须做到:(1)及时了解有关资料,做好准备工作,充分发挥自己的主观能动性和创造性。
(2)认真计算和制图,保证计算正确和图纸质量。
(3)按预定计划循序完成任务。
日程安排:1.准备阶段(1天)2.设计计算阶段(3天)3.绘图阶段(4天)4.编写设计说明书(2天)目录1.绪论 (1)2.设计计算 (2)2.1管子数n的计算 (2)2.2管子排列方式,管间距的确定 (2)2.3壳体直径的确定 (2)2.4壳体厚度的计算 (2)2.5壳体液压试验应力校核 (3)2.6分程隔板的选择 (3)2.7封头的选择 (3)2.8法兰,管板的选择 (4)2.9垫片尺寸的确定 (5)2.10管子拉脱力的计算 (5)2.11是否安装膨胀节的计算 (6)2.12折流板设计 (7)2.13拉杆设计 (8)2.14开孔补强 (8)2.15支座 (9)3.设计评述 (10)4.参考文献 (11)附:设计结果一览表 (12)1.绪论热交换器,通常又称作换热器,是化工﹑炼油和食品及其他工业部门的通用设备,在生产中占有重要作用。
化工生产中,换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等,应用甚为广泛。
换热器种类很多,但根据冷、热流体热量交换的原理和方式基本上可以分为三大类,及间壁式、混合式和蓄热式。
三类换热器中,间壁式换热器应用最多。
本次设计的管壳式换热器就属于间壁式换热器的一种。
立式固定管板式换热器示意图2.设计计算2.1管子数n 的计算选25 ×2.5的无缝钢管,材质20号钢,管长1.5m 。
因为F =πd 均Ln ,所以根均1045.10225.011=⨯⨯==ππL d F n2.2管子排列方式,管间距的确定本设计物料:管程氮气,壳程水,循环水工作温度90℃较高,不易结垢。
