精讲配电装置定义、组成、分类一、配电装置的定义配电装置是啥呢？简单来说呀，它就像是一个电力的大管家。
它是用来接受和分配电能的电气装置哦。
想象一下，电就像一群小宠物，配电装置呢，就是负责把这些小宠物们安排到各个该去的地方的管理员。
它能把发电厂发出来的电，按照不同的需求，分配到各个用户那里，不管是咱们家里用电，还是工厂用电，都离不开它呢。
二、配电装置的组成1. 开关设备开关设备可重要啦。
就像家里的电灯开关一样，不过这个可是超级强大的开关哦。
它可以控制电路的通断。
比如说，当电路出现问题的时候，它就能像个小英雄一样，迅速切断电路，保护其他设备不被损坏。
常见的开关设备有断路器、隔离开关等等。
断路器就像是一个超级智能的开关，它能够自动检测电路中的故障，然后快速断开电路，防止事故扩大。
隔离开关呢，则是在检修电路的时候，起到隔离电路的作用，就像一个小保安，把有危险的部分和其他部分隔离开来。
2. 保护设备保护设备是配电装置的小保镖。
它能时刻监测电路的运行情况，一旦发现有不正常的情况，比如电流过大或者电压过高，就会立刻采取行动。
熔断器就是一种常见的保护设备，当电路中的电流超过它所能承受的范围时，它里面的保险丝就会熔断，就像自我牺牲一样，把电路断开，保护其他设备的安全。
还有继电器，它就像是一个聪明的小侦探，能够根据不同的信号来控制电路的通断，确保电路的安全运行。
3. 测量设备测量设备就像是配电装置的小眼睛。
它可以测量电路中的各种参数，像电流呀、电压呀、功率呀等等。
电流表就是专门用来测量电流大小的，电压表则是测量电压的。
通过这些测量设备，我们就能知道电路的运行状态是否正常啦。
如果电流或者电压不正常，我们就可以及时发现问题，然后让保护设备或者其他相关设备来解决问题。
4. 母线母线就像是一条电力的高速公路。
它把各个电气设备连接在一起，让电能可以在这些设备之间顺畅地流动。
母线通常是用铜或者铝制成的，因为这两种金属的导电性很好。
第7章配电装置教学要求：了解配电装置的基本要求及一般构成方法；掌握最小安全净距的概念；掌握户内、户外配电装置的形式及应用范围；学习各种布置的平面图及剖视图的画法。

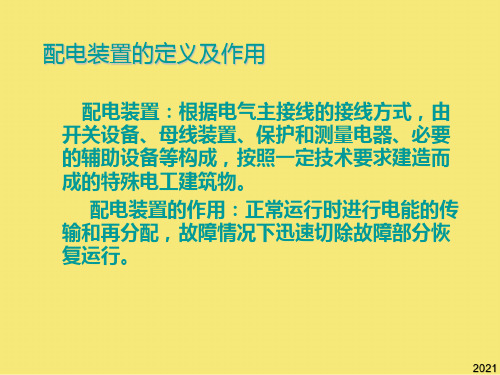

7．1 概述一、配电装置的定义a、按电气主接线进行集中布置和连接的一次设备。
B、同一级电压的开关设备、载流导体等，加上辅助设备、土建设备等。
C、正常情况下，用来接受和分配电能；故障情况下，能迅速切除故障部分恢复运行。
二、基本要求a、安全：设备布置合理清晰、采取保护措施。
如：设置遮拦和安全出口、防爆隔墙、设备外壳底座等保护接地。
b、可靠：设备选择合理、故障率低、影响范围小。
c、方便：设备布置便于操作集中，便于检修、巡视。
d、经济：合理布置、节省用地、节省材料。
e、发展：预留备用间隔、备用容量。
三、最小安全净距A值：基本电气距离A1 A2导体地导体导体B值：裸导体与遮拦之间的距离C值：无遮拦裸导体与地（楼）面的垂直净距D值：不同时停电检修的无遮拦带电部分之间。
E值：通向屋外的出线套管至屋外通道的垂直净距四、屋内配电装置1、配电装置的一般构成方法及图式a间隔：为配电装置的最小组成部分、其大体上对应主接线图中的接线单元。
b部署：排列——单列、双列考虑：排列的顺序要合理（地理位置、避免交叉）单列——进出线QF排成一列布置在母线一侧。
双列——进出线QF排成二列布置在母线两侧。
分层——单层、双层、三层通道的走向c图式：布置图断面图2、屋内配电装置设备的布置特点：1）由于允许的安全净距小，能分层布置，因而占地面积比屋外布置小；2）2维修、操作和巡视都在户内进行，不受气条件的影响；3）电气设备不易受外界污秽空气环境的影响，维护工作量小；4）电气设备之间的距离小，通风散热条件差，且不便于扩建；5）房屋建筑投资大，但可采用价格较低的屋内型设备，能减小一些设备的投资。
3、屋内低压配电装置布置要求：1）屋内低压配电装置的电气距离应满足规范要求。
2）低压配电装置的维护通道的出口数目，按配电装置的长度确定：长度不足6m时允许一个出口；长度超过6m时，应设两个出口，并布置在通道的两端；当两出口之间的距离超过15m时，其间应增加出口。
