第六章 配电装置

  • 格式：ppt
  • 大小：11.73 MB
  • 文档页数：99

下载文档原格式

  / 99

合集下载

配电装置资料.pptx

配电装置资料.pptx
在屋内配电装置中，通常将同一回路的电气设备和导体 布置在一个间隔内。各间隔依次排列起来形成所谓的列， 按行程的列数可分为单列布置和双列布置。
第22页/共51页
§ 屋内配电装置的布置原则 （1）总体布置
1) 尽量将电源布置在每段母线的中部 2) 同一回路的电器和导体应布置在一个间隔内 3) 较重的设备（如电抗器）布置在下层 4) 充分利用间隔的位置。 5) 设备对应布置，便于操作。 6) 有利于扩建。
第16页/共51页
§电晕无线电干扰和控制
在超高压配电装置内的设备、母线和设备间连接导线， 由于电晕产生的电晕电流具有高次谐波分量，形成向空间 辐射的高频电磁波，从而对无线电通信、广播和电视产生 干扰。
为增加载流量及限制无线电干扰，超高压配电装置的导 线采用扩径空芯导线、多分裂导线、大直径铝管或组合铝 管等。
C BA
图例
800×800 600×600
如以下两图 所示，以两 个二维图形 描述配电装 置的三维空
600×600
110kV配电装 置
800×800
800×800
隔离开关
电流互感器 断路器 电压互感器 避雷器 避雷针 电容式电压互感器 端子箱
建筑物
C
架构
B
道路
A
间外形和结 构。
C BA
800×800
分之间
300 400 650 1000 1100 2000 2800 4300
1050 1150 1400 ② ② ② ② ② 1650 1750 2550 3250 4550
B2 1.网状遮栏至带电部分之间
10-2 300 400 500 700 1000 1100 1900 2600 3900
1.无遮栏裸导体至地面之间

配电装置课件

配电装置课件
（1）符合国家技术经济政策，满足有关规程要求。 （2）保证运行可靠。设备选择合理，布置整齐、清晰， 保证有足够的安全距离。 （3）便于操作巡视和检修方便。 （4）保证工作人员的安全。 （5）力求提高经济性。布置紧凑，节约用地，降低造价。 （6）具有扩建的可能。
配电装置的安全净距
1、配电装置安全净距的概念
A值的确定是根据过电压与绝缘配合计算,并根据空气间隙放电 试验曲线来取定的，空气间隙在耐受不同形式的电压时，具有 不同的电气强度，即A值不同。A值与电极的形状、冲击电压波 形、过电压及其保护水平、环境条件以及绝缘配合等因素有关。 220kV及以下的配电装置，大气过电压（雷击或雷电感应引起的 过电压）起主要作用； 330kV及以上的配电装置，内部过电压（开关操作、故障、谐振 等引起的过电压）起主要作用。 另外，空气的绝缘强度随海拔的升高而下降，当海拔超过1000m 时，按每升高100m,绝缘强度增加1%来增加A值。
（1）配电装置中，电气设备的栅状遮栏高度不应低于
1200mm，栅状遮栏至地面的净距以及栅条间的净距应不大于 200mm； （2）配电装置中，电气设备的网状遮栏高度不应低1700mm， 网状遮栏网孔不应大于40mm×40mm； （3）位于地面（或楼面）上面的裸导体导电部分，如其尺寸 受空间限制不能保证C值时，应采用网状遮拦隔离。网状遮拦 下通行部分的高度不小于1900mm。
在A值的基础之上，屋内、外配电装置中各部分的相互距离尺寸 被分为A、B、C、D、E五项 （1）A值： 分为两项A1和A2 A1——带电部分至接地部分 之间的最小空间净距离。
B2——带电部分至网状遮拦的净距。 （2）B值：分为三项，B1、B2、B3
B1——带电体对栅栏和带电体对
运行设备间的距离。

GB50060-92 3～110KV高压配电装置设计要求规范

GB50060-92 3～110KV高压配电装置设计要求规范

3～110KV高压配电装置设计规GB50060-92主编部门：中华人民国能源部批准部门：中华人民国建设部施行日期：1993年5月2日第一章总则 (1)第二章一般规定 (1)第三章环境条件 (2)第四章导体和电器 (3)第五章配电装置的布置 (4)第一节安全净距 (4)第二节型式选择 (8)第三节通道与围栏 (8)第四节防火与蓄油设施 (9)第六章配电装置对建筑物及构筑物的要求 (10)附录一裸导体的长期允许载流量 (11)附录二裸导体载流量在不同海拔高度及环境温度下的综合校正系数 (14)第一章总则第1.0.1条为使高压配电装置（简称配电装置）的设计，执行我国的技术经济政策，做到安全可靠、技术先进、经济合理和维修方便，制定本规。

第1.0.2条本规适用于新建和扩建3～110KV配电装置工程的设计。

第1.0.3条配电装置的设计应根据电力负荷性质及容量，环境条件和运行、安装维修等要求，合理地选用设备和制定布置方案，应采用行之有效的新技术、新设备、新布置和新材料。

第1.0.4条配电装置的设计应根据工程特点、规模和发展规划，做到远、近期结合，以近期为主，并适当考虑扩建的可能。

第1.0.5条配电装置的设计必须坚持节约用地的原则。

第1.0.6条配电装置的设计除应执行本规的规定外，尚应符合国家现行的有关标准和规的规定。

第二章一般规定第2.0.1条配电装置的布置和导体、电器、架构的选择，应满足在当地环境条件下正常运行、安装维修、短路和过电压状态的要求。

第2.0.2条配电装置各回路的相序宜一致，并应有相色标志。

第2.0.3条电压为63KV及110KV的配电装置，每段母线上宜装设接地刀闸或接地器，对断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧，宜装设接地刀闸。

第2.0.4条屋配电装置间隔的硬导体及接地线上，应留有接触面和连接端子。

第2.0.5条屋、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置。

GB50060-92 3～110KV高压配电装置设计规范

GB50060-92 3～110KV高压配电装置设计规范

3～110KV高压配电装置设计规范GB50060-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月2日第一章总则 (1)第二章一般规定 (1)第三章环境条件 (2)第四章导体和电器 (3)第五章配电装置的布置 (4)第一节安全净距 (4)第二节型式选择 (8)第三节通道与围栏 (9)第四节防火与蓄油设施 (10)第六章配电装置对建筑物及构筑物的要求 (11)附录一裸导体的长期允许载流量 (12)附录二裸导体载流量在不同海拔高度及环境温度下的综合校正系数 (14)第一章总则第1.0.1条为使高压配电装置（简称配电装置）的设计，执行我国的技术经济政策，做到安全可靠、技术先进、经济合理和维修方便，制定本规范。

第1.0.2条本规范适用于新建和扩建3～110KV配电装置工程的设计。

第1.0.3条配电装置的设计应根据电力负荷性质及容量，环境条件和运行、安装维修等要求，合理地选用设备和制定布置方案，应采用行之有效的新技术、新设备、新布置和新材料。

第1.0.4条配电装置的设计应根据工程特点、规模和发展规划，做到远、近期结合，以近期为主，并适当考虑扩建的可能。

第1.0.5条配电装置的设计必须坚持节约用地的原则。

第1.0.6条配电装置的设计除应执行本规范的规定外，尚应符合国家现行的有关标准和规范的规定。

第二章一般规定第2.0.1条配电装置的布置和导体、电器、架构的选择，应满足在当地环境条件下正常运行、安装维修、短路和过电压状态的要求。

第2.0.2条配电装置各回路的相序宜一致，并应有相色标志。

第2.0.3条电压为63KV及110KV的配电装置，每段母线上宜装设接地刀闸或接地器，对断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧，宜装设接地刀闸。

第2.0.4条屋内配电装置间隔内的硬导体及接地线上，应留有接触面和连接端子。

第2.0.5条屋内、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置。

第六章配电装置

第六章配电装置
D=A1+1800+200 (mm) 一般检修人员和工具的活动范围不超过1800mm，屋外另 外考虑200mm的裕度。
5) E值：是指由出线套管中心线至屋外通道路面的净距， 考虑人站在载重汽车车厢中举手高度不超过3500mm，
35kV及以下，E=4000mm， 60kV及以上，E= A1+3500mm，并向上靠为整数。
高型配电装置 列式、三框架双列式
屋外GIS配电装置
依据：结构
依据：隔离开 关的布置方式
1.屋外中型配电装置
1.1屋外普通中型配电装置 结构特征：所有电器设备均安装在有一定高度的同一水平面 上，而母线一般采用软导线安装在架构上，稍高于电器设备 所在水平面。 母线和电气设备不能上、下重叠布置。
图6-5 110kV屋外普通中型单母线分段接线出线间隔断面图 1--断路器 2--端子箱 3--隔离开关 4--带接地刀闸的隔离 开关 5--电流互感器 6--阻波器 7--耦合电容器 8—引下 线 9—母线 10、11— 绝缘子
配电装置的作用：是正常运行时用来接受和分配电 能；发生故障时通过自动或手动操作，迅速切除故障部 分，恢复正常运行。
1.对配电装置的基本要求
1）保证工作的可靠性 2）保证运行安全和操作巡视方便 3）节约用地 4）节约投资和运行费 5）便于扩建和分期过渡
2. 配电装置的类型
安装地点
屋内式 屋外式
屋内配电装置的特点是：所有电气设备均放在屋内，外 界污秽气体、冰雪及灰尘对电气设备的影响较小，操作、维 护与检修在室内进行，可以改善工作条件；土建工程量大， 投资增加，但可以分层布置，从而减少占地面积。
下图所示为中、小型发电厂6~10kV汇流母线的二层二走廊式、出线 带电抗器的屋内配电装置配置图，为保证供电可靠性和限制短路电流，该 接线采用双母线分段的接线形式，并装设分段和出线电抗器。

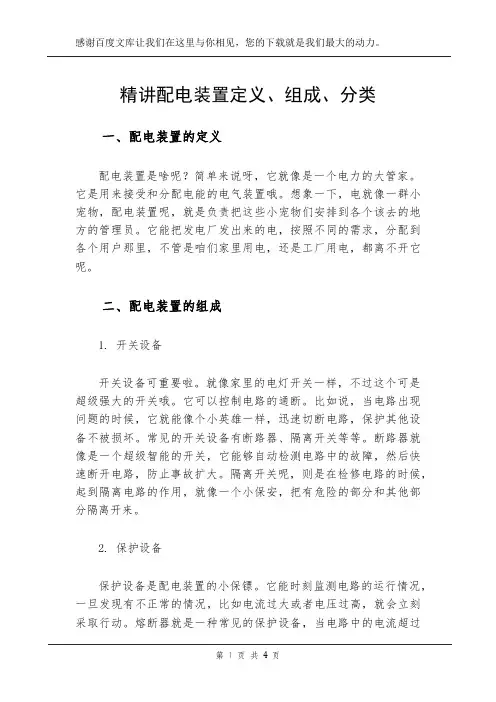

精讲配电装置定义、组成、分类

精讲配电装置定义、组成、分类

精讲配电装置定义、组成、分类一、配电装置的定义配电装置是啥呢？简单来说呀，它就像是一个电力的大管家。

它是用来接受和分配电能的电气装置哦。

想象一下，电就像一群小宠物，配电装置呢，就是负责把这些小宠物们安排到各个该去的地方的管理员。

它能把发电厂发出来的电，按照不同的需求，分配到各个用户那里，不管是咱们家里用电，还是工厂用电，都离不开它呢。

二、配电装置的组成1. 开关设备开关设备可重要啦。

就像家里的电灯开关一样，不过这个可是超级强大的开关哦。

它可以控制电路的通断。

比如说，当电路出现问题的时候，它就能像个小英雄一样，迅速切断电路，保护其他设备不被损坏。

常见的开关设备有断路器、隔离开关等等。

断路器就像是一个超级智能的开关，它能够自动检测电路中的故障，然后快速断开电路，防止事故扩大。

隔离开关呢，则是在检修电路的时候，起到隔离电路的作用，就像一个小保安，把有危险的部分和其他部分隔离开来。

2. 保护设备保护设备是配电装置的小保镖。

它能时刻监测电路的运行情况，一旦发现有不正常的情况，比如电流过大或者电压过高，就会立刻采取行动。

熔断器就是一种常见的保护设备，当电路中的电流超过它所能承受的范围时，它里面的保险丝就会熔断，就像自我牺牲一样，把电路断开，保护其他设备的安全。

还有继电器，它就像是一个聪明的小侦探，能够根据不同的信号来控制电路的通断，确保电路的安全运行。

3. 测量设备测量设备就像是配电装置的小眼睛。

它可以测量电路中的各种参数，像电流呀、电压呀、功率呀等等。

电流表就是专门用来测量电流大小的，电压表则是测量电压的。

通过这些测量设备，我们就能知道电路的运行状态是否正常啦。

如果电流或者电压不正常，我们就可以及时发现问题，然后让保护设备或者其他相关设备来解决问题。

4. 母线母线就像是一条电力的高速公路。

它把各个电气设备连接在一起，让电能可以在这些设备之间顺畅地流动。

母线通常是用铜或者铝制成的，因为这两种金属的导电性很好。

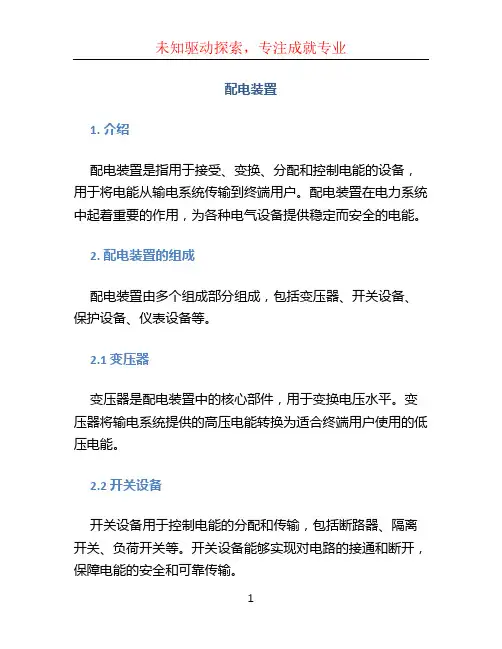

配电装置

配电装置实习报告学院：机电学院姓名：学号：专业：电气工程配电装置是发电厂和变电站的重要组成部分，在电力系统中起着接受和分配电能的任务。

一、配电装置的基本要求1.保证工作人员的安全：设备布置合理清晰，采取必要的保护措施。

2.运行可靠：设备选择合理、故障率低、影响范围小，满足对设备和人身的安全距离。

3.便于操作、巡视和检修。

4.力求提高经济：在保证技术要求的前提下，合理布置、节省用地、节省材料、减少投资。

5.具有扩建的可能：预留备用间隔、备用容量，便于扩建和安装。

二、配电装置的类型按电气设备安装地点可分为：屋内配电装置和屋外配电装置；按组装方式可分为：装配式配电装置和成套式配电装置。

在现场将电器组装而成的称为装配配电装置；在制造厂按要求预先将开关电器、互感器等组成各种电路成套后运至现场安装使用的称为成套配电装置。

按电压等级可分为：低压配电装置（1kV以下）、高压配电装置（1～220kV）、超高压配电装置（330kV～750kV）、特高压配电装置（1000千伏和直流±800千伏）。

三、配电装置的应用在发电厂和变电站中，35KV及以下的配电装置多采用屋内配电装置，其中3~10KV 的配电装置大多采用成套配电装置，110KV及以上的配电装置大多采用屋外配电装置。

对110～220KV配电装置有特殊要求时，如建于城市中心或处于严重污秽地区（如沿海边或工厂区）也可以采用屋内配电装置。

成套配电装置一般布置在屋内，目前我国生产的3～35V的各种成套配电装置，在发电厂和变电站中已被广泛应用，110～1000KV的SF6四、配电装置的有关术语和图1.安全净距：配电装置各部分之间，为了满足配电装置运行和检修的需要，确保人身和设备的安全所必须的最小电气距离，称为安全净距。

在这一距离下，无论是在正常最高工作电压还是在出现内、外过电压时，都不致使空气间隙击穿。

我国《高压配电装置设计技术规程》规定的屋内、屋外配电装置各有关部分之间的最小安全净距，这些距离可分为A、B、C、D、E五类。

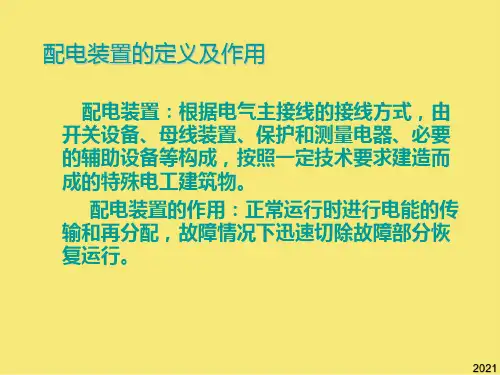

配电装置的定义及作用PPT优秀资料

配电装置：根据电气主接线的接线方式，由开关设备、母线装置、保护和测量电器、必要的辅助设备等构成，按照一定技术要求建造 而成的特殊电工建筑物。
成的特殊电工建筑物。 而配成电的 装特置殊：电根工据建电筑气物主。接线的接线方式，由开关设备、母线装置、保护和测量电器、必要的辅助设备等构成，按照一定技术要求建造
配而电成装 的置特：殊根电据工电建气筑主物接。线的接线方式，由开关设备、母线装置、保护和测量电器、必要的辅助设备等构成，按照一定技术要求建造 而配成电的 装特置殊：电根工据建电筑气物主。接线的接线方式，由开关设备、母线装置、保护和测量电器、必要的辅助设备等构成，按照一定技术要求建造
输和再分配，故障情况下迅速切除故障部分恢 配而电成装 的置特：殊根电据工电建气筑主物接。线的接线方式，由开关设备、母线装置、保护和测量电器、必要的辅助设备等构成，按照一定技术要求建造
而配成电的 装特置殊：电根工据建电筑气物主。接线的接线方式，由开关设备、母线装置、保护和测量电器、必要的辅助设备等构成，按照一定技术要求建造 配而电成装 的置特：殊根电据工电建气筑主物接。线的接线方式，由开关设备、母线装置、保护和测量电器、必要的辅助设备等构成，按照一定技术要求建造
配电装置的作用：正常运行时进行电能的传 配而电成装 的置特：殊根电据工电建气筑主物接。线的接线方式，由开关设备、母线装置、保护和测量电器、必要的辅助设备等构成，按照一定技术要求建造
而配成电的 装特置殊：电根工据建电筑气物主。接线的接线方式，由开关设备、母线装置、保护和测量电器、必要的辅助设备等构成，按照一定技术要求建造
配电装置：根据电气主接线的接线方式，由 配 而电成装的置 特： 殊根 电据 工电 建气 筑主 物接。线的接线方式，由开关设备、母线装置、保护和测量电器、必要的辅助设备等构成，按照一定技术要求建造

GB50060-923～110KV高压配电装置设计规范.

3〜110KV高压配电装置设计规范GB50060-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月2日第一章总则 (1)第二章一般规定 (1)第三章环境条件 (2)第四章导体和电器 (3)第五章配电装置的布置 (4)第一节安全净距 (4)第二节型式选择 (8)第三节通道与围栏 (9)第四节防火与蓄油设施 (10)第六章配电装置对建筑物及构筑物的要求 (11)附录一裸导体的长期允许载流量 (12)附录二裸导体载流量在不同海拔高度及环境温度下的综合校正系数 (14)第一章总则第1.0.1条为使高压配电装置（简称配电装置）的设计，执行我国的技术经济政策，做到安全可靠、技术先进、经济合理和维修方便，制定本规范。

第1.0.2条本规范适用于新建和扩建3〜110KV配电装置工程的设计。

第1.0.3条配电装置的设计应根据电力负荷性质及容量，环境条件和运行、安装维修等要求，合理地选用设备和制定布置方案，应采用行之有效的新技术、新设备、新布置和新材料。

第1.0.4条配电装置的设计应根据工程特点、规模和发展规划，做到远、近期结合，以近期为主，并适当考虑扩建的可能。

第1.0.5条配电装置的设计必须坚持节约用地的原则。

第1.0.6条配电装置的设计除应执行本规范的规定外，尚应符合国家现行的有关标准和规范的规定。

第二章一般规定第2.0.1条配电装置的布置和导体、电器、架构的选择，应满足在当地环境条件下正常运行、安装维修、短路和过电压状态的要求。

第2.0.2条配电装置各回路的相序宜一致，并应有相色标志。

第2.0.3条电压为63KV及110KV的配电装置，每段母线上宜装设接地刀闸或接地器，对断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧，宜装设接地刀闸。

第2.0.4条屋内配电装置间隔内的硬导体及接地线上，应留有接触面和连接端子。

第2.0.5条屋内、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置。

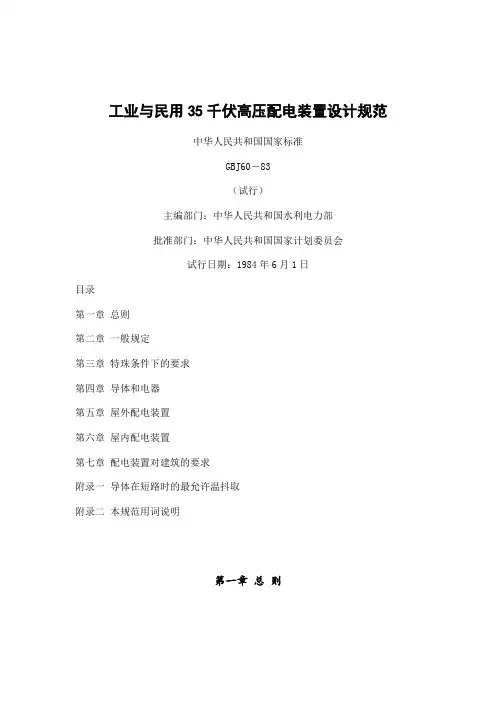

工业与民用35千伏高压配电装置设计规范

工业与民用35千伏高压配电装置设计规范中华人民共和国国家标准GBJ60－83（试行）主编部门：中华人民共和国水利电力部批准部门：中华人民共和国国家计划委员会试行日期：1984年6月1日目录第一章总则第二章一般规定第三章特珠条件下的要求第四章导体和电器第五章屋外配电装置第六章屋内配电装置第七章配电装置对建筑的要求附录一导体在短路时的最允许温抖取附录二本规范用词说明第一章总则第1．0．l条高压配电装置设计，必须认真执行国家的技术经济政策，并应做到保障人身安全、从电可靠、电能质量合格、技术先进和经济合理。

第1．0．2条高压配电装置设计，应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，做到远、近期结合，以近期为主，并适当考虑扩建的可能。

第1．0．3条高压配电装置设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理地确定设计方案。

第1．0．4条高压配电装置设计，必须坚持节约用地原则，尽量不占良田，少占农田。

第1．0．5条本规范适用于工业、交通、电力、邮电、财贸、文教等各行业新建3－35千伏配电装置的设计。

第l．0．6条高压配电装置设计，应符合现行的有关国家标准和规范的规定。

第二章一般规定第2．0．1条配电装置的布置和导体、电器、架构的选择，应满足在正常运行、检修、短路和过电压情况下的要求，并不应危及人身和周围设备的安全。

配电装置中不应采用铜导体。

第2．0．2条配电装置的绝缘绰级，应与电力网的额定电压相配合。

第2．0．3条配电装置的布置，应便于设备的操作、搬运、检修和试验。

第2．0．4条配电装置中，相邻带电部分的额定电压不同时，应按较高的额定电压确定其安全净距。

第三章特殊条件下的要求第3．0．1条在空气污秽地区采用屋外配电装置时，其电力设备和绝缘子应根据污秽情况采取加强外绝缘、防尘、防腐等措施，并应便于清扫。

第3．0．2条当周围环境温度低于绝缘油（或其他波态绝缘介质）、润滑油、仪表和继电器的最低允许温度时，应在屋外充油电器的底部和操作箱内或屋内配电装置室内装设加热装置。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

▉ 断路器的布置
断路器有低式和高式两种布置方式。 低式布置的断路器放在0.5~1m的混凝土基础上。低式布置 检修比较方便，抗震性能较好，但必须设置围栏，影响通道 的畅通。一般中型配电装置的断路器采用高式布置，即把断 路器安装在约高2m的混凝土基础上。 断路器的操动机构须装在相应的基础上。
▉ 屋内配电装置的安全净距表
屋内配电装置最小安全净距
屋外配电装置最小安全净距1
屋外配电装置最小安全净距2
屋外配电装置最小安全净距3
配电装置的配置图
• 配置图
把进出线(进线——发电机、变压器，出 线——线路)、断路器、互感器、避雷器等 设备，合理地分配在屋内配电装置的各层 间隔中，并且用代表图形表示出在各间隔 中的导线和电器。配置图不要求按比例尺 寸绘制，通常用它来分析配电装置的布置 是否合理和统计其中所用的主要设备数量。
▉ 成套配电装置
在制造厂预先将开关电器、互感器等组成各种电路成套 供应的称为成套配电装置。成套配电装置的特点是：
（1）电气设备布置在封闭或半封闭的金属外壳中，相间
和对地距离可以缩小，结构紧凑，占地面积小。 （2）所有电器元件已在工厂组装成一个整体(开关柜)，
大大减少了现场安装工作量，有利于缩短建设工期，也便于
▉ 平面图和间隔的概念
1. 平面图 平面图是按比例画出房屋及其间隔、走廊和出口等处的 平面布置轮廓，平面图上的间隔只是为了确定间隔数及排 列，故可不表示所装电器。 2. 间隔
所谓间隔，是指为了将设备故障的影响限制在最小的范
围内，以免波及相邻的电气回路以及在检修中的电器时，避 免检修人员与邻近回路的电器接触，而用砖或用石棉板等做 成的墙体。
扩建和搬迁。 （3）运行可靠性高，维护方便。 （4）耗用钢材较多，造价较高。
▉ 配电装置型式的选择
配电装置型式的选择，应根据所在地区的地理情况及环
境条件，因地制宜，节约用地，并结合运行及检修要求，通 过经济技术比较确定。
一般情况下，在大、中型发电厂和变电站中， 110kV及
以上电压等级一般多采用屋外配电装置。35kV及以下电压等 级的配电装置多采用层内配电装置。
▉ 电力变压器的布置
电力变压器外壳不带电，采用落地布置。在电力变压器 下面设置储油池或挡油墙，其尺寸应比变压器的外廓大1m， 储油池内一般铺设厚度不小于0.25m卵石层。 主变压器与建筑物的距离，不应小于1.25m，且距变压 器5m以内的建筑物，在变压器总高度以下及外廓两侧各3m 范围内，不应有门窗和通风孔。当变压器油重超过2500kg 以上时，两台变压器之间的防火净距，不应小于10m。
▉ 断面图和配置图的概念
1. 断面图 断面图是表明所取断面间隔中各设备之间的连接及其具 体布置的结构图，断面图也按比例绘制。 2. 配置图 通常用一种示意图来分析配电装置的布置方案和统计所
用的主要设备，将这种示意图称为配置图。配置图中把进出
线、断路器、互感器、避雷器等合理分配于各层间隔中，并 表示出导线和电器在各间隔中的轮廓。
66kV全室内两层、单通道布置 的配电装置断面图
110kV屋内铝管母线配电装置
的出线间隔断面图
屋外配电装置
屋外配电装置的设备
(点击图片播放)
• 变压器、断路器及 操作机构、隔离开 关及操作机构、电 流/电压互感器、 绝缘子、避雷器、 避雷针、避雷线、 引线、阻波器、耦 合电容及各种附属 设备
隔层隔开。
▉ 电抗器的布置
电抗器比较重，多布置在第一层的封闭小室内。 电抗器按其容量不同有三种不同的布置方式：三相垂直布 置、品字形布置和三相水平布置，如图所示。 通常线路电抗器采用垂直或"品"字形布置。当电抗器的额 定电流超过1000A、电抗值超过5%~6%时，宜采用"品"字形布 置；额定电流超过1500A的母线分段电抗器或变压器低压侧的 电抗器，则采取水平布置。 安装电抗器必须 注意：垂直布置时， V相应放在上下两相 的中间，品字形布置 时，不应将U、W相 重叠在一起。
第七章 配电装置
什么是配电装置？
(点击图片播放)
• 是发电厂和变电所 的重要组成部分 • 由开关设备、载流 导体、保护和测量 电器及必要的辅助 设备构成 用来接受和分配电能
▉ 配电装置的类型及屋内配电装置
1. 配电装置的分类 配电装置按电压等级的不同，可分为高压配电装置和低压 配电装置； 按安装地点的不同，可分为屋内配电装置、屋外配电装置； 按其结构形式，又可分为装配式配电装置和成套配电装置。 2. 屋内配电装置特点 （1）由于允许安全净距小和可以分层布置。 （2）维修、操作、巡视比较方便，不受气候影响。 （3）外界污秽不会影响电气设备，减轻了维护工作量。 （4）房屋建筑投资较大，但又可采用价格较低的户内型 电器设备，以减少总投资。
断路器的操动机构设在操动通道内。
手动操动机构和轻型远距离控制操动机构均装在壁上，重型 远距离控制操动机构则落地装在混凝土基础上。
▉ 互感器和避雷器的布置
电流互感器无论是干式或油浸式，都可以和断路器放在
同一个小室内。穿墙式电流互感器应尽可能作为穿墙套管使 用。
电压互感器需占用专门的间隔，但在同一间隔内，可以 装设几个不同用途的电压互感器。 当母线上接有架空线路时，母线上应装设阀型避雷器， 由于其体积不大，通常与电压互感器共用一个间隔，但应以
▉ 屋外和装配式配电装置
1. 屋外配电装置的特点是： （1）土建工程量较少，建设周期短。 （2）扩建比较方便。 （3）占地面积大。 （4）相邻设备之间的距离较大，便于带电作业。 （5）受外界污秽影响较大，设备运行条件较差。 （6）外界气象变化使对设备维护和操作不便。
2. 装配式配电装置
在现场将电气组装而成的称为装配式配电装置。装配式 配电装置的特点是： （1）建造安装灵活。 （2）投资较少。 （3）金属消耗量少。 （4）安装工作量大，工期较长。
220kV屋外配电装置分类
(点击图片播放)
• 中型配电装置 • 高型配电装置 • 半高型配电装置
▉ 屋外配电装置的分类及特点
屋外配电装置是将所有电气设备和母线都装设在露天的 基础、支架或构架上。 1.屋外配电装置分类 根据电气设备和母线布置的高度，屋外配电装置可分为 中型、半高型和高型等三类。 2.屋外配电装置的特点 中型配电装置是将所有电器都安装在同一水平面内，布 置比较清晰，不易误操作，运行可靠，施工和维护方便，占 地面积过大。 高型和半高型均是将两组母线及母线隔离开关上下重叠布 置的配电装置。与中型相比能够节省土地约30%～50%，但 维修不方便，投资较大。
▉ 屋内配电装置中母线及隔离开关的布置
母线通常装在配电装置的上部，一般呈水平、垂直和直 角三角形布置。 母线相间距离决定于相间电压。在10kV小容量装置中， 母线水平布置时，约为250~350mm；垂直布置时，约为 700~800mm；35kV母线水平布置时， 约为500mm。 母线隔离开关，通常设在母线的下方。在双母线布置的 屋内配电装置中，母线与母线隔离开关之间宜装设耐火隔 板。两层以上的配电装置中，母线隔离开关宜单独布置在一 个小室内。 为确保设备及工作人员的安全，屋内外配电装置应设置 闭锁装置，以防止带负荷误拉隔离开关、带接地线合闸、误 入带电间隔等电气误操作事故（五防）。
▉ 各种配电装置的实例图形
▉ 各种配电装置的实例图形▉ 各种配电装置的实例图形
▉ 各种配电装置的实例图形
▉ 各种配电装置的实例图形
▉ 各种配电装置的实例图形
最小安全净距
(点击图片播放)
• 定义: 在空 气中保持这 一距离时， 无论正常或 过电压的情 况下，都不 致发生空气 绝缘的电击 穿
▉ 电缆隧道与电缆沟的布置
电缆隧道及电缆沟是用来放置电缆的。电缆隧道为封闭 狭长的构筑物，高1.8m以上，两侧设有数层敷设电缆的支 架，可容纳较多的电缆，人在隧道内能方便的进行敷设和维 修电缆工作。电缆隧道造价较高，一般用于大型电厂。 电缆沟为有盖板的沟道，沟深与宽不足1米，敷设和维修 电缆不方便。沟内容易积灰，可容纳的电缆数量也较少；工 程简单，造价较低，常为变电站和中、小型电厂所采用。 为确保电缆运行的安全，电缆隧道（沟）在进入建筑物 处，应设带门的耐火隔墙（电缆沟只设隔墙），以防发生火 灾时，烟火向室内蔓延扩大事故； 一般将电力电缆与控制电缆分开排列在过道两侧。
配电装置的平面图
• 平面图 表明配电装置的房屋及其间隔、走廊 和出口等处的平面布置轮廓。平面图 要按比例画出，并且只表示已确定的 间隔数目及间隔排列方式，不必表示 间隔中所装电气设备。但局部间隔平 面图应表明间隔中所装的电气设备。
配电装置平面图
(点击图片播放)
• 从高处 俯视整 个配电 装置的 各间隔 的平面 布置轮 廓
▉ 母线及架构的布置
1. 母 线
屋外配电装置的母线有软母线和硬母线两种。软母线为钢 芯铝绞线、扩径软管母线和分裂导线，三相呈水平布置，用悬 式绝缘子悬挂在母线构架上。硬母线有矩形和管型两种，矩形 用于35kV及以下配电装置中，管形用于110kV及以上配电装 置中。管型硬母线一般采用柱式绝缘子安装在支柱上。 2. 架 构 屋外配电装置的构架，可由型钢或钢筋混凝土制成。钢 构架经久耐用，机械强度大，便于固定设备，抗震能力强， 运输方便。但钢结构金属消耗量大，且为了防锈需要经常维 护。钢筋混凝土构架经久耐用，维护简单。
▉ 配电装置的通道和出口
配电装置的布置应便于设备操作、检修和搬运，故须设
置必要的通道（走廊）。
凡用来维护和搬运配电装置中各种电气设备的通道，称为维 护通道；如通道内设有断路器（或隔离开关）的操动机构、就 地控制屏等，称为操作通道；仅和防爆小室相通的通道，称为 防爆通道。 配电装置室内各种通道的最小宽度，不应小于表中所示的数值。
配电装置的断面图
• 断面图 是配电装置的结构图，要按比例画出。 它表明在配电装置的间隔断面中，设 备间的相互连接及具体布置方式。
