第七章 变电站配电装置的布置

3.某220KV变电所，装设两台120MVA的双绕组主 变压器。220KV侧有四回线路，110KV侧有10回 出线。因均采用了性能好的SF6断路器， 220KV 和 110KV分别采用双母线和双母线单分段接线， 试画出完整的电气主接线，并写出不停电检修 220KV 母线（Ⅰ）的操作步骤。（设正常时Ⅰ母 工作， Ⅱ母备用）
⑵举ቤተ መጻሕፍቲ ባይዱ：
接线形式特点：讨论 1）100MW与125MW热电机组接线形式，
优点 2）110kV高压系统接线形式，优点 3）35kV系统接线形式，优点
（二）水力发电厂电气主接线
1.水力发电厂电气主接线的特点： ⑴水力发电厂建在水力资源丰富的江河上，一 般距负荷中心较远，很少有机端负荷。除去厂用 电外，电能几乎以较高电压输送到远方。因此， 主接线中可不设发电机电压母线，多采用发电 机—变压器单元接线或扩大单元接线。单元接线 能减少配电装置占地面积，也便于水电厂自动化 调节。
各类发电厂的电气主接线形式，主要取决于 发电厂装机容量的大小、在电力系统中的地位、 作用以及发电厂对运行可靠性、灵活性的要求。
（一）火力发电厂电气主接线
1.大型区域性火力发电厂的电气主接线 ⑴区域性火力发电厂的特点:
①单机容量为200MW及以上、总装机容量为 1000MW及以上的火电厂。
②建在大型煤炭基地（有时称为“坑口电厂”） 或运煤方便的地点（如沿海或内河港口），而与负 荷中心（城市）距离较远。担负着系统的基本负荷， 供电范围很广，在电力系统中的地位极其重要。
⑵水电厂多建在地形狭窄的山区，主接线应力求 简单，主变台数和高压断路器数量应尽量减少， 高压配电装置应布置紧凑、占地少，以减少在狭 窄山谷中的土石方开挖量和回填量。
⑶水力发电厂的装机台数和容量大都一次确定， 高压配电装置也一次建成，不考虑扩建问题。这 样，除可采用单母线分段、双母线、双母线带旁 路及3/2断路器接线外，桥形和多角形接线也应用 较多。

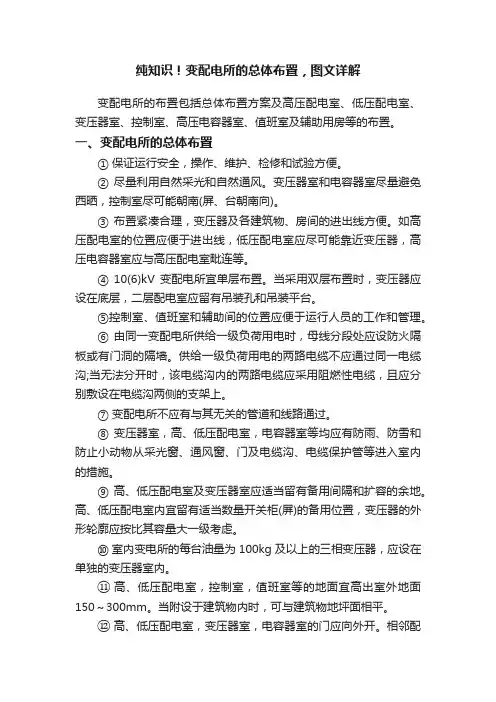

纯知识！变配电所的总体布置，图文详解变配电所的布置包括总体布置方案及高压配电室、低压配电室、变压器室、控制室、高压电容器室、值班室及辅助用房等的布置。

一、变配电所的总体布置①保证运行安全，操作、维护、检修和试验方便。

②尽量利用自然采光和自然通风。

变压器室和电容器室尽量避免西晒，控制室尽可能朝南(屏、台朝南向)。

③布置紧凑合理，变压器及各建筑物、房间的进出线方便。

如高压配电室的位置应便于进出线，低压配电室应尽可能靠近变压器，高压电容器室应与高压配电室毗连等。

④10(6)kV 变配电所宜单层布置。

当采用双层布置时，变压器应设在底层，二层配电室应留有吊装孔和吊装平台。

⑤控制室、值班室和辅助间的位置应便于运行人员的工作和管理。

⑥由同一变配电所供给一级负荷用电时，母线分段处应设防火隔板或有门洞的隔墙。

供给一级负荷用电的两路电缆不应通过同一电缆沟;当无法分开时，该电缆沟内的两路电缆应采用阻燃性电缆，且应分别敷设在电缆沟两侧的支架上。

⑦变配电所不应有与其无关的管道和线路通过。

⑧变压器室，高、低压配电室，电容器室等均应有防雨、防雪和防止小动物从采光窗、通风窗、门及电缆沟、电缆保护管等进入室内的措施。

⑨高、低压配电室及变压器室应适当留有备用间隔和扩容的余地。

高、低压配电室内宜留有适当数量开关柜(屏)的备用位置，变压器的外形轮廓应按比其容量大一级考虑。

⑩室内变电所的每台油量为 100kg 及以上的三相变压器，应设在单独的变压器室内。

⑪高、低压配电室，控制室，值班室等的地面宜高出室外地面150～300mm。

当附设于建筑物内时，可与建筑物地坪面相平。

⑫高、低压配电室，变压器室，电容器室的门应向外开。

相邻配电室之间有门时，该门应双向开启或向低压方向开启。

⑬各室经常开启的门、窗不宜直接朝向相邻有腐蚀性气体、粉尘和噪声的场所。

二、高压配电室的布置1.一般要求①高压配电室宜设不能开启的自然采光窗，窗外应装设铁丝网，以防止雨、雪、小动物和沙尘的进入。

第7章配电装置7-1 对配电装置的基本要求是什么？答：对配电装置的基本要求是：1）保证运行可靠；2)便于操作、巡视和检修；3）保证工作人员的安全；4）力求提高经济性；5）具有扩建的可能。

7-2 试述最小安全净距的定义及其分类。

答：最小安全净距是指在这一距离下，无论在正常最高工作电压或出现内、外过电压时，都不使空气气隙被击穿，对于敞露在空气中的屋内、外配电装置中有关部分之间的最小安全净距分为A、B、C、D、E五类。

7-3 试述配电装置的类型及其特点。

答：配电装置按电气设备装设地点不同，可分为屋内配电装置和屋个配电装置；按其组装方式，可分为装配式和成套式。

屋内配电装置的特点：1）由于允许安全净距小和可以分层布置而使占地面积较小；2）维修、巡视和操作在室内进行，可减少维护工作量，不受气候影响；3）外界污秽空气对电气设备影响较小，可减少维护工作量；房屋建设投资较大，建设周期长，但可采用价格较低的户内设备。

屋外配电装置的特点：1）土建工作量和费用较小，建设周期短；2）与屋内配电装置相比，扩建比较方便；3）想念设备之间距离较大，便于带电作业；4）与屋内配电装置相比，占地面积积大；5）受外界环境影响，设备运行条件较差，需加强绝缘；6）不良气候对设备维修和操作影响大。

成套配电装置的特点：1）电气设备封闭可半封闭的金属中，相间和对地距离可缩小，结构紧凑，上地面积小；2）所有设备已在工厂组装成一体；3）运行可靠性高，维护方便；4）耗用钢材较多，造价较高。

7-4 简述配电装置的设计原则和设计要求。

答：配电装置的设计原则是配电装置的设计必须认真贯彻国家的技术经济政策，遵循有关规程、规范及技术规定，并根据电力系统、自然环境特点和运行、检修、施工方面的要求，合理制定布置方案和选用设备，积极慎重地采用新布置、新设备、新材料和新结构，使配电装置设计不断创新，做到技术先进、经济合理、运行可靠和维护方便。

发电厂和变电站的配电装置形式选择，应考虑所在地区的地理情况及环境条件，因地制宜，节约用地，并结合运行、检修和安装要求，通过技术经济比较予以确定。

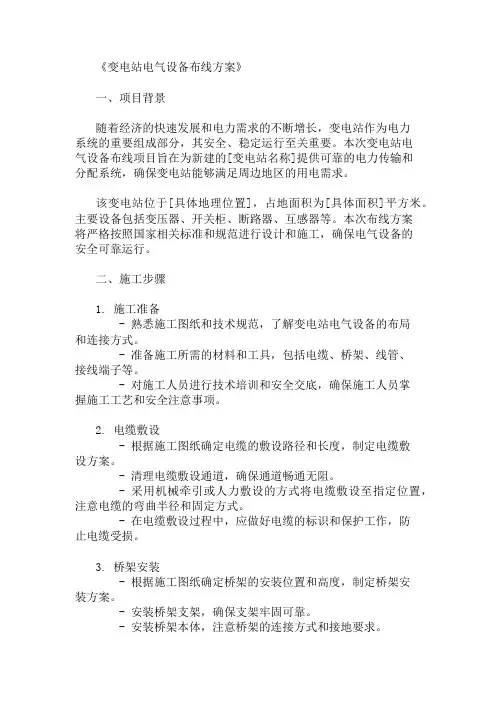

《变电站电气设备布线方案》一、项目背景随着经济的快速发展和电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全、稳定运行至关重要。

本次变电站电气设备布线项目旨在为新建的[变电站名称]提供可靠的电力传输和分配系统，确保变电站能够满足周边地区的用电需求。

该变电站位于[具体地理位置]，占地面积为[具体面积]平方米。

主要设备包括变压器、开关柜、断路器、互感器等。

本次布线方案将严格按照国家相关标准和规范进行设计和施工，确保电气设备的安全可靠运行。

二、施工步骤1. 施工准备- 熟悉施工图纸和技术规范，了解变电站电气设备的布局和连接方式。

- 准备施工所需的材料和工具，包括电缆、桥架、线管、接线端子等。

- 对施工人员进行技术培训和安全交底，确保施工人员掌握施工工艺和安全注意事项。

2. 电缆敷设- 根据施工图纸确定电缆的敷设路径和长度，制定电缆敷设方案。

- 清理电缆敷设通道，确保通道畅通无阻。

- 采用机械牵引或人力敷设的方式将电缆敷设至指定位置，注意电缆的弯曲半径和固定方式。

- 在电缆敷设过程中，应做好电缆的标识和保护工作，防止电缆受损。

3. 桥架安装- 根据施工图纸确定桥架的安装位置和高度，制定桥架安装方案。

- 安装桥架支架，确保支架牢固可靠。

- 安装桥架本体，注意桥架的连接方式和接地要求。

- 在桥架安装过程中，应做好桥架的防腐和防火处理。

4. 线管敷设- 根据施工图纸确定线管的敷设路径和长度，制定线管敷设方案。

- 清理线管敷设通道，确保通道畅通无阻。

- 采用专用工具将线管敷设至指定位置，注意线管的弯曲半径和固定方式。

- 在线管敷设过程中，应做好线管的接地和保护工作，防止线管受损。

5. 接线施工- 根据施工图纸确定接线端子的位置和编号，制定接线施工方案。

- 清理接线端子，确保端子表面清洁无油污。

- 采用专用工具将电缆芯线接入接线端子，注意接线的牢固性和正确性。

- 在接线施工过程中，应做好电缆的绝缘处理和标识工作，防止电缆短路或接地。

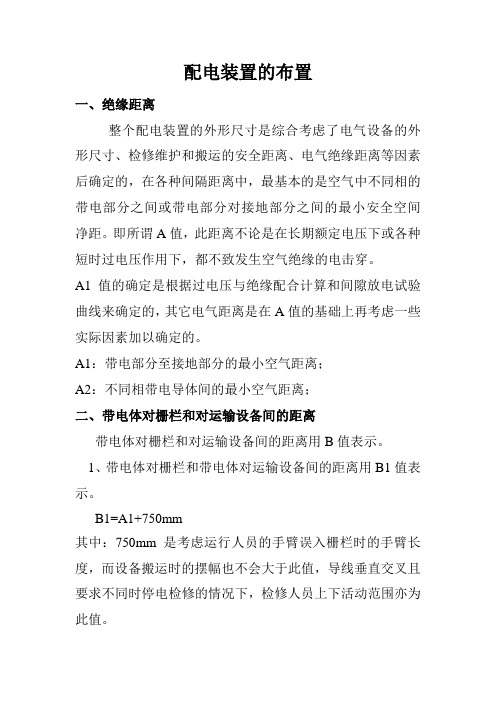

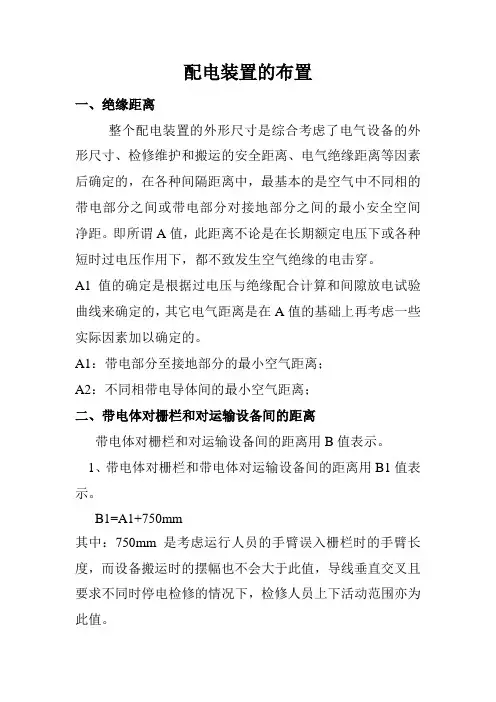

配电装置的布置一、绝缘距离整个配电装置的外形尺寸是综合考虑了电气设备的外形尺寸、检修维护和搬运的安全距离、电气绝缘距离等因素后确定的，在各种间隔距离中，最基本的是空气中不同相的带电部分之间或带电部分对接地部分之间的最小安全空间净距。

即所谓A值，此距离不论是在长期额定电压下或各种短时过电压作用下，都不致发生空气绝缘的电击穿。

A1值的确定是根据过电压与绝缘配合计算和间隙放电试验曲线来确定的，其它电气距离是在A值的基础上再考虑一些实际因素加以确定的。

A1：带电部分至接地部分的最小空气距离；A2：不同相带电导体间的最小空气距离；二、带电体对栅栏和对运输设备间的距离带电体对栅栏和对运输设备间的距离用B值表示。

1、带电体对栅栏和带电体对运输设备间的距离用B1值表示。

B1=A1+750mm其中：750mm是考虑运行人员的手臂误入栅栏时的手臂长度，而设备搬运时的摆幅也不会大于此值，导线垂直交叉且要求不同时停电检修的情况下，检修人员上下活动范围亦为此值。

2、带电体至网状遮拦的距离用B2值表示。

B2=A1+70mm+30mm其中70mm是指运行人员手指长度，30mm是考虑在水平方面的施工误差。

3、当采用无孔遮拦时，B2=A1+30mm三、无遮拦的裸导体至地面的距离无遮拦的裸导体至地面的距离用C值表示。

最小安全距离规定：C=A1+2500mm其中考虑运行人员举手后的高度不超过2300mm，加上施工误差200mm，在积雪严重地区还要考虑积雪的影响，此距离还应适当加大，考虑到户内配电装置较户外好，可以不考虑施工误差。

即C=A1+2300mm。

四、不同时停电检修的无遮拦裸导体间水平距离不同时停电检修的无遮拦裸导体间水平距离用D值表示。

最小安全距离规定D=A1+1800mm+200mm，其中1800mm 是施工人员或检修人员和工具的允许活动范围再增加200mm施工裕度。

五、户外配电装置出线套管中心线至户外道路地面的距离户外配电装置出线套管中心线至户外道路地面的距离用E值表示。

B2 C
300 400 500 750 1000 1100 1900 2600 3900 2700 2800 2900 3100 340035004300 5000 6300
D
2200 2300 2400 2600 290030003800 4500 5800
发电厂电气部分
第七章 配电装置
返回
发电厂电气部分
第七章 配电装置 三、配电装置的类型及应用 1、配电装置的类型 ， (1)屋内配电装置 (1)屋内配电装置 (2)屋外配电装置 (2)屋外配电装置 (3)成套配电装置 (3)成套配电装置 2、配电装置的应用 四、配电装置的设计原则及步骤 1、配电装置的设计原则 2、配电装置的设计要求 3、配电装置设计的基本步骤 (1)选择配电装置的型式 选择配电装置的型式 (2)配电装置型式确定后，拟定配电装置的配置图 配电装置型式确定后， 配电装置型式确定后 ， (3) 设计绘制配电装置平面图和断面图
发电厂电气部分
第七章 配电装置 7-2 屋内配电装置 一、屋内配电装置概述 二、屋内配电装置的布置原则 1、总体布置 、 2、屋内配电装置的设备布置 、 (1)母线及隔离开关 母线及隔离开关 (2)断路器及其操动机构 断路器及其操动机构 (3)互感器和避雷器 互感器和避雷器 (4)电抗器 电抗器 (5)电缆隧道及电缆沟 电缆隧道及电缆沟 (6)配电装置室的通道和出口 配电装置室的通道和出口 (7)配电装置室的采光和通风 配电装置室的采光和通风
第七章 配电装置
第七章 配电装置 配电装置 7-1 概述 一、对配电装置的基本要求 二、配电装置的最小安全净距 ①A值 值 A1－带电部分至接地部分之间的最小电气净距； －带电部分至接地部分之间的最小电气净距； A2－不同相的带电导体之间的最小电气净距。 －不同相的带电导体之间的最小电气净距。 ②B值 值 B1－带电部分至栅状遮栏间的距离和可移动设备在移动 － 中至带电裸导体间的距离。 中至带电裸导体间的距离。 B1=A1+750(mm) B2－带电部分至网状遮栏间的电气净距 － B2=A1+30+70(mm)

中型配电装置 实物图
旁路母 线9
隔离开 关4 隔离开 关3
A B C
A
B
C
A
B C
隔离开 关7
断路器5
中央门型架
悬式绝缘子
☞分相中型配电装置：
所谓分相布置系指隔离开关是分相直接布置在母线的正下方。
采用硬圆管母线及伸缩式隔离开关，可减小母线相间距离，降 低构架高度，节约占地面积；断路器采用三列布置。 分相中型配电装置具有接线简单，清晰，占地面积小的特点。
2、屋内配电装置图
平面图 是按比例画出房屋及其间隔、通道和出口等处的 平面布置轮廓，平面上的间隔只是为了确定间隔数
及排列，故可不表示所装电气设备。
断面图 是用来表明所取断面的间隔中各种设备的具体空 间位置、安装和相互连接的结构图。 也应按比例绘制。
断面图举例
进线
旁路 母线
主母线
进 线
二、屋内配电装置的布置原则
线、母线隔离开关等较轻设备布置在第二层。
优点：与三层式相比，它的造价较低，运行维护和
检修较方便。 缺点：占地面积有所增加。 适用于出线有电抗器的情况。
☞单层式占地面积较大，通常采用成套开关柜，以
减少占地面积。
间隔的概念
在屋内配电装置中，通常将同一回路的电气设备和导
体布置在一个间隔内。 所谓间隔是指为了将电气设备故障的影响限制在最小 的范围内，以免波及相邻的电气回路，以及在检修电 气设备时，避免检修人员与邻近回路的电气设备接触， 而用砖或用石棉板等制成的墙体隔离的空间。
TM3
380/220V配电装置
4、对配电装置的基本要求 （1）运行可靠。
（2）便于操作、检修、和巡视。
（3）保证工作人员的安全。

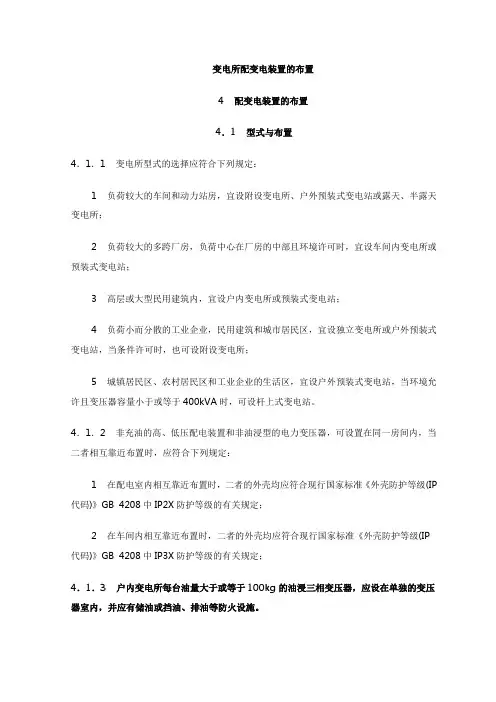

变电所配变电装置的布置4配变电装置的布置4．1型式与布置4．1．1变电所型式的选择应符合下列规定：1负荷较大的车间和动力站房，宜设附设变电所、户外预装式变电站或露天、半露天变电所；2负荷较大的多跨厂房，负荷中心在厂房的中部且环境许可时，宜设车间内变电所或预装式变电站；3高层或大型民用建筑内，宜设户内变电所或预装式变电站；4负荷小而分散的工业企业，民用建筑和城市居民区，宜设独立变电所或户外预装式变电站，当条件许可时，也可设附设变电所；5城镇居民区、农村居民区和工业企业的生活区，宜设户外预装式变电站，当环境允许且变压器容量小于或等于400kVA时，可设杆上式变电站。

4．1．2非充油的高、低压配电装置和非油浸型的电力变压器，可设置在同一房间内，当二者相互靠近布置时，应符合下列规定：1在配电室内相互靠近布置时，二者的外壳均应符合现行国家标准《外壳防护等级(IP 代码)》GB4208中IP2X防护等级的有关规定；2在车间内相互靠近布置时，二者的外壳均应符合现行国家标准《外壳防护等级(IP 代码)》GB4208中IP3X防护等级的有关规定；4．1．3户内变电所每台油量大于或等于100kg的油浸三相变压器，应设在单独的变压器室内，并应有储油或挡油、排油等防火设施。

4．1．4有人值班的变电所，应设单独的值班室。

值班室应与配电室直通或经过通道相通，且值班室应有直接通向室外或通向变电所外走道的门。

当低压配电室兼作值班室时，低压配电室的面积应适当增大。

4．1．5变电所宜单层布置。

当采用双层布置时，变压器应设在底层，设于二层的配电室应设搬运设备的通道、平台或孔洞。

4．1．6高、低压配电室内，宜留有适当的配电装置备用位置。

低压配电装置内，应留有适当数量的备用回路。

4．1．7由同一配电所供给一级负荷用电的两回电源线路的配电装置，宜分开布置在不同的配电室；当布置在同一配电室时，配电装置宜分列布置；当配电装置并排布置时，在母线分段处应设置配电装置的防火隔板或有门洞的隔墙。

（2）变压器室内可安装与变压 器有关的负荷开关、隔离开关、熔 断器和避雷器。在考虑变压器室的 布置及高低压进出线位置时，应尽 量使其操动机构安装于近门处。
（3）每台油量为100kg及以上的 变压器应安装在单独的变压器室内。
精选可编辑ppt
23
电容器室
1.高压电容器组一般装设在电容 器室内。当容量较小时可装设在高 压配电室内。但与高压配电装置的 距离应不小于1.5m。如采用有防火 及防爆措施的电容器也可与高压配 电装置并列。
精选可编辑ppt
29
（5） 民用主体建筑内的附设变电所和车间 内变电所的可燃油油浸变压器室，应设置容量为 100%变压器油量的贮油池。
（6） 有下列情况之一时，可燃油油浸变压 器室应设置容量为100%变压器油量的挡油设施, 或设置容量为20%变压器油量挡油池并能将油排 到安全处所的设施：
1）变压器室位于容易沉积可燃粉尘，可燃 纤维的场所；
精选可编辑ppt
31
2.对建筑的要求
（1） 高压配电室宜设不能开启的自然 采光窗，窗台距室外地坪不宜低于1.8m； 低压配电室可设能开启的自然采光窗。配 电室临街的一面不宜开窗。
18
（4）在一般情况下，动力和照明宜共
用变压器。当属下列情况之一时，可设专
用变压器：
1）当照明负荷较大或动力和照明采用
共用变压器严重影响照明质量及灯泡寿命
时，可设照明专用变压器；
2）单台单相负荷较大时，宜设单相变
压器；
3）冲击性负荷较大，严重影响电能质
量时，可设冲击负荷专用变压器。
4）在电源系统不接地或经阻抗接地，
3. 电容器外壳之间（宽面）的净距， 不宜小于0.1m。电容器的排间距离，不宜 小于0.2m。

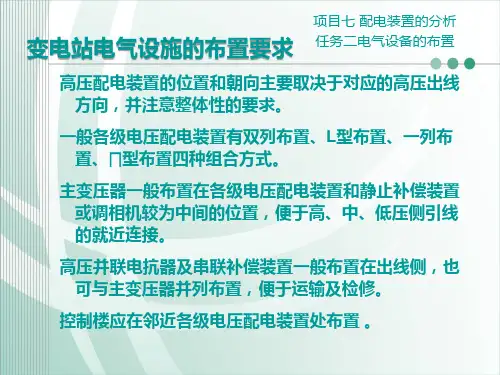

项目七 配电装置的分析
变电站电气设施的布置要求 任务二电气设备的布置
高压配电装置的位置和朝向主要取决于对应的高压出线 方向，并注意整体性的要求。
一般各级电压配电装置有双列布置、L型布置、一列布 置、∏型布置四种组合方式。
主变压器一般布置在各级电压配电装置和静止补偿装置 或调相机较为中间的位置，便于高、中、低压侧引线 的就近连接。
高压并ቤተ መጻሕፍቲ ባይዱ电抗器及串联补偿装置一般布置在出线侧，也 可与主变压器并列布置，便于运输及检修。
控制楼应在邻近各级电压配电装置处布置 。

（1）屋内配电装置的特点：
①由于允许安全净距小和可以分层布置而使占地面积较小；
②维修、巡视和操作在室内进行，可减轻维护工作量，不受气候影响； ③外界污秽空气对电器影响较小，可以减少维护工作量； ④房屋建筑投资较大，建设周期长。但可采用价格较低的户内型设备。 （2）屋外配电装置的特点： ①土建工作量和费用较小，建设周期短； ②与屋内配电装置相比，扩建比较方便； ③相邻设备之间距离较大，便于带电作业； ④与屋内配电装置相比，占地面积大； ⑤受外界环境影响，设备运行条件较差，须加强绝缘； ⑥不良气候对设备维修和操作有影响。
A，B，C，D，E的含义分别叙述如下。 1）A值：
•
•
A值是各种间隔距离中最基本的最小安全净距，分为两项，A1和A2。
A1为带电部分至接地部分之间的最小电气净距；A2为不同相的带电导体之间的最
小电气净距。 2）B值： • B值分为两项，B1和B2。 • B1为带电部分至栅状遮栏间的距离和可移动设备的外廓在移动中至带电裸导体间 的距离，即 B1=A1+750 （mm）
不小于A1值，即
C=A1+2300+200 （mm） 2300为指运行人员举手后的总高度（mm）； 200为屋外配电装置在垂直方向上的施工误差，在积雪严重地区，此距离还应适 当加大（mm）。
对屋内配电装置，可不考虑施工误差，即 C=A1+2300 （mm） 4）D值： • D值为不同时停电检修的平行无遮栏裸导体之间的水平净距，即
50mm，但至最近的绝缘子中心线的距管形母线时，其至设备的引下线宜采用软线。
(3) 母线与母线、引下线或设备端子连接时，一般按通过电流及所连接的金属 材料的电流密度计算所需的接触面积，以免接头过热。导体无镀层接头接触面的电

第七章 配电装置
第一节 概述 一、对配电装置的基本要求 1. 保证运行可靠 2. 便于操作、巡视和检修 3. 保证工作人员安全 4. 力求提高经济性 5. 具有扩建的可能
பைடு நூலகம்
二、配电装置的最小安全净距 最小安全净距是指在这一距离下，无论在正常 最高工作电压或出现内、外部过电压时，都不致 使空气间隙被击穿。 敞露在空气中的屋内、屋外配电装置中各有关 部分之间的最小安全净距分为A、B、C、D、E五 类。 最基本的是带电部分对接地部分之间和不同相 的带电部分之间的空间最小安全净距，即A1和A2 值，其它各值在A1的基础上再考虑其他实际因素决 定的。
四、配电装置的原则和步骤
设计要求： （1）满足安全净距 （2）满足施工运行和检修的要求 （3）噪音的允许标准及限制措施 （4）静电感应的场强水平和限制措施 （5）电晕无线电干扰和控制 设计步骤： （1）选择配电装置的型式。根据配电装置的电压等级、电 器的型式、出线的多少和方式、有无电抗器、地形、环境 条件等因素选择配电装置的型式 （2）拟定配电装置的配置图 （3）设计绘制配电装置的平、断面图
二、低压配电屏
用于厂、变电所 和工矿企业380/220V 低压配电系统，作为 动力、照明配电之用 1. 母线及绝缘框 2. 刀开关 3. 低压断路器 4. TA 5. 电缆头 6. 继电器
PGL系列：主接 线41个方案 P—低压、开启式配 电屏（380V） G—固定接线 L—动力用
PGL型交流低压配电屏
SF6全封闭组合电器以SF6气体作为绝缘和灭弧介 质，以优质的环氧树脂绝缘子作支撑。 标准元件有：母线、隔离开关、负荷开关、断路 器、接地开关、快速接地开关、电流互感器、电 压互感器、避雷器和电缆终端等。 220KV双母线SF6全封闭组合电器的三相母线封闭 在公共的外壳内，并布置在下部，以便支撑和检 修。

第七章配电装置§7-1 概述引言配电装置的定义：¾根据电气主接线的连接方式，由开关电器、保护和测量电器、母线和必要的辅助设备组建而成的总体装置。

配电装置的作用：¾在正常运行情况下，用来接受和分配电能；¾在系统发生故障时，迅速切断故障部分，维持系统正常运行。

一、对配电装置的基本要求1.保证运行可靠2.便于操作、巡视和检修3.保证工作人员的安全4.力求提高经济性5.具有扩建的可能二、配电装置的最小安全净距最小安全净距是指在这一距离下，无论在正常最高工作电压或出现内、外过电压时，都不致使空气间隙被击穿。

最小安全净距分为A、B、C、D、E 值。

其中A值是最基本的，而B、C、D、E是在A值的基础上在考虑运行维护、设备移动、检修工具活动范围、施工误差等具体情况而确定的。

二、配电装置的最小安全净距1) A值：A值分为两项，A1和A2。

A1——带电部分至接地部分之间的最小电气净距；A2——不同相的带电导体之间的最小电气净距。

二、配电装置的最小安全净距2) B 值：B 值分为三项，B 1 、B 2和B 3。

B 1——带电部分至栅状遮栏之间的距离，即B 2——带电部分至网状遮栏之间的距离，即B 3——带电部分至板状遮栏之间的距离，即B 1=A 1+750 (mm)B 2=A 1+70+30 (mm)B 3=A 1+30 (mm)手臂长度手指长度水平施工误差二、配电装置的最小安全净距3) C 值：C 值为无遮栏裸导体至地面的垂直距离。

C=A 1+2300+200 (mm)保证人举手后，手与带电裸导体间的距离不小于A 1值，即C=A 1+2300 (mm)对屋内配电装置，可不考虑施工误差，即运行人员举手后的总高度垂直施工误差二、配电装置的最小安全净距4) D 值：D 值为不同时停电检修的平行无遮栏裸导体之间的水平距离。

D=A 1+1800+200 (mm)D=A 1+1800 (mm)对屋内配电装置，检修人员和工具的允许活动范围考虑屋外条件差而取的裕度二、配电装置的最小安全净距5) E 值：E 值为屋内配电装置通向屋外的出线套管中心线至屋外通道路面的距离。

配电装置的布置1) 配电装置的布置应结合接线方式、设备形式及发电厂和变电站的总体布置综合考虑。

2) 220~500kV电压等级，一台半断路器接线，当采用软母线或管型母线配双柱式、三柱式、双柱伸缩式或单柱式隔离开关时，屋外敞开式配电装置应采用中型布置。

断路器宜采用三列式、单列式或“品”字形布置。

3) 220~500kV电压等级，双母线接线，当采用软母线或管型母线配双柱式、三柱式、双柱伸缩式或单柱式隔离开关时，屋外敞开式配电装置应采用中型布置。

断路器宜采用单列式或双列式布置。

4) 35 ~110kV电压等级，双母线接线，当采用软母线配普通双柱式或单柱式隔离开关时，屋外敞开式配电装置宜采用中型布置。

断路器宜采用单列式布置或双列式布置。

110kV 电压等级，双母线接线，当采用管型母线配双柱式隔离开关时，屋外敞开式配电装置宜采用半高型布置，断路器宜采用单列式布置。

5)35~110kV电压等级，单母线接线，当采用软母线配普通双柱式隔离开关时，屋外敞开式配电装置应采用中型布置。

断路器宜采用单列式布置或双列式布置。

6) 110~220kV电压等级，双母线接线，当采用管型母线配双柱式、三柱式隔离开关时，屋内敞开式配电装置应采用双层布置。

断路器宜采用双列式布置。

7)110~500kV电压等级，当采用气体绝缘金属封闭开关设备(GIS)配电装置时，GIS 配电装置应采用户外低式布置，当环境条件特殊时，也可采用户内布置。

8) 110kV及以上配电装置当采用管型母线时，管型母线宜选用单管结构。

其固定方式可采用支持式或悬吊式。

当地震烈度为8度及以上时，宜采用悬吊式。

支持式管型母线在无冰无风状态下的挠度不宜大于(0.5~1.0)D(D为导体直径)，悬吊式管型母的挠度可放宽。

采用支持式管型母线时还应分别对端部效应、微风振动及热胀冷缩采取措施。

变电所的设备布置和走线方案变电所的设备布置和走线方案是非常重要的，因为它直接关系到变电所的电力输送效率和系统的安全性。

变电所的电气系统包括变电站、变电设备、控制系统和保护系统等部分，需要根据其功能和使用要求来进行布置和走线设计。

本篇文章将从变电站基本结构、设备布置和走线方案等方面进行详细介绍。

一、变电站的基本结构变电站是用于电力输送、变换和分配的设备，其基本结构包括变压器、开关设备、电容器等。

变压器则是变电站中的核心设备，它可以将高压电转换为低压电，以便进行输电和分配。

此外，开关设备用于控制电力的开关和分配，电容器则用于改善电力质量和控制电网的功率因数。

变电站的基本构图如下图所示：如图所示，变电站主要由电源和负载组成，电源提供电力，而负载则使用电力。

变电站的开关设备和控制系统用于控制负载的引入和断开，以及对负载的电力质量进行控制。

二、设备布置方案变电站的设备布置方案需要根据变电站的规模和使用要求进行设计。

通常，变电站的设备要考虑布置的可行性、接通的连通性以及不同设备之间的距离等因素。

（1）变压器的布置变压器是变电站中的核心设备，一般根据其容量和数量进行布置。

在布置变压器时，要考虑其重量、安装高度、通风要求和输电连接等因素。

变压器布置需要考虑的主要因素包括：1）变压器的容量、规格和数量；2）变压器的负载率，以及变压器之间相互作用；3）变压器的放置方式，包括平面式、立式、倾斜式等。

（2）开关设备的布置开关设备用于控制电力的开关和分配，其布置需要考虑电路的连通性、接地和距离等因素。

开关设备通常是通过控制台来进行操作，控制台布置也需要考虑其接线和电气设备。

开关设备布置需要考虑的主要因素包括：1）开关设备的数量、种类和规格；2）开关设备之间的连通方案；3）开关设备的控制间的布局和设计。

（3）电容器的布置电容器用于改善电力质量和控制电网的功率因数，其布置需要考虑变电站的电力需求和功能。

电容器通常是独立放置或集成到变压器或开关设备中。

在10kV小容量装置中： 母线水平布置时，约为250~350mm； 垂直布置时，约为700~800mm；
35kV母线水平布置时， 约为500mm。
h
49
母线隔离开关，通常设在母线的下方。在双母线布置 的屋内配电装置中，母线与母线隔离开关之间宜装设耐 火隔板。两层以上的配电装置中，母线隔离开关宜单独 布置在一个小室内。
h
5
屋外型：
1）土建工程量和费用较小，建设周期短；
ቤተ መጻሕፍቲ ባይዱ
2）扩建比较方便；
3）相邻设备之间距离较大，便于带电作业；
4）占地面积大；
5）受外界空气影响，设备运行条件较差，须加强绝缘；
6）外界气象变化时对设备维修和操作有影响。
h
6
2、按组装方式可分：
1）装配式：在现场将各个电气设备逐件地安装在配电装
置中。
h
27
内部过电压——操作过电压：作用时间在0.001-0.1s 谐振过电压：作用时间在0.5-1s
220kV及以下配电装置，大气过电压起主要作用，330kV 及以上配电装置，内部过电压起主要作用。
h
28
2）确定方法 ①可以通过计算确定【参考高电压、电力工程设计手 册】； ②查电力工程设计手册或教科书 ➢A1值：带电部分对接地之间的空间最小安全净距 ➢A2值：不同相带电部分之间的空间最小安全净距。
h
10
▉ 各种配电装置的实例图形
h
11
▉ 各种配电装置的实例图形
h
12
▉ 各种配电装置的实例图形
h
13
▉ 各种配电装置的实例图形
h
14
▉ 各种配电装置的实例图形
h
15
▉ 各种配电装置的实例图形

变配电站的环境和设备的布置是怎样的[工程类精品文档]本文内容极具参考价值,如假设有用,请打赏支持,谢谢!【学员问题】变配电站的环境和设备的布置是怎样的？【解答】〔1〕不应设置在低洼处和有可能经常积水场所的正下方或相贴邻；不应设置在有剧烈振动或高温的场所；不应设在有火灾、爆炸危险环境的正上方或正下方。

当变配电站〔室〕与有火灾危险环境的建筑物毗连时，共用的隔墙应是密实的非燃烧体，管道和沟道穿过墙或楼板处应用非燃烧性材料严密封堵。

变配电站〔室〕不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧。

2〕可燃油油浸电力变压器室的耐火等级应为一级。

高压配电室、高压电容器室和非燃〔或难燃〕介质的电力变压器室的耐火等级不应低于二级。

低压配电室和低压电容器室的耐火等级不应低于三级，屋顶承重构件应为二级。

车间内变电室的可燃油油浸变压器室应设置容量为100%变压器油量的贮油池。

变压器室的通风窗，应采用非燃烧材料。

3〕变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

应到达四防一通〔即防火、防雨雪、防汛、防小动物及通风良好〕的要求。

（4〕变配电站〔室〕门应向外开；上下压配电室之间的门应向低压侧开；相邻配电室之间的门应能双向开启。

5〕长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

配电装置的长度大于6m时，其柜〔屏〕后通道应设两个出口，低压配电装置两个出口间的距离超过15m时，尚应增加出口。

6〕变配电站〔室〕内不应有与其无关的管道或线路通过。

室内管道上不应设置法兰、螺纹接头和阀门等；水汽管道与散热器的连接应采用焊接。

配电屏的上方不应敷设管道。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
