太阳能集热器制造50页PPT

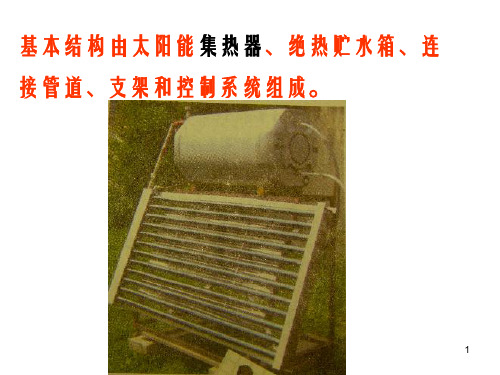

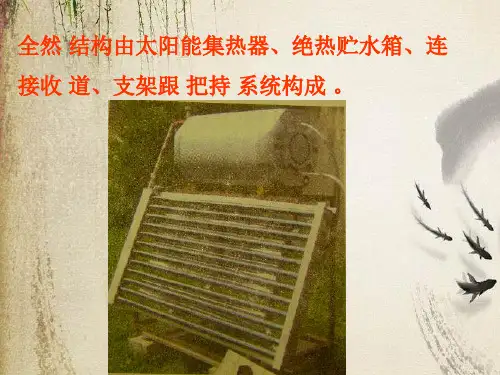

基本结构由太阳能集热器、绝热贮水箱、连 接管道、支架和控制系统组成。
a
1
工作原理是利用集热器吸收太阳光，将光能转 化成热能，并通过储水箱将热水储存。
工作过程 ：
通过集热管吸收太阳能给冷水加热，然后把热水送到保
温箱保持一定的温度，当我们需要用热水时，通过控制
系统放热水，并补充一定量的冷水到集热器进行加热。
锈。中间是聚氨酯整体发泡的保温体，能有效
地保持水温。
a
4
如何升温更快呢？
具有加热冷水、保温这两个基本的功能
这个设计方案的塑料瓶、盒子既是集热器又是保温箱。用塑料瓶 装水，容易让阳光射进去，减少热量外流，起到升温和保温的双 重作用。盒子里面涂黑色，是为了吸收更多的太阳辐射。盒子内 瓶子的背面贴锡纸是为了加强反射，让透过瓶子的阳光反射回瓶 子，减少热量外流。盒子的盖用塑料薄膜，也和塑料瓶一样，减 少了盒内的热量向外辐射。瓶子周围用泡沫塑料，是为了保温。 装塑料瓶的盒子支起来，可以改a 变角度，以保持使阳光直射。5
a
2
太阳能集热器是太阳能热水器接收太阳能量并转 换为热能的核心部件和技术关键。
a
3

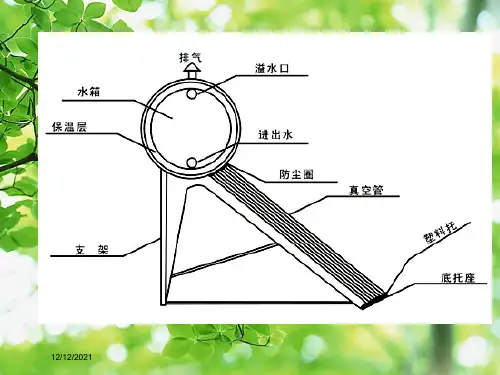

提高管。它用双
层玻璃构成，内表镀上热吸收层，能充分吸收
太阳光，就如保温瓶胆的内部结构。两层之间
为真空，防止和减少管内外的热对流。保温水
箱是采用双层不锈钢板构成，主要是坚固防

太阳能热水器效能评价表
第 小组 检测日期： 年 月
开始时的水 温（°C）
5分钟时的水 10分钟时的 温（°C） 水温（°C）
15分钟时的 水温（°C）
20分钟时的 水温（°C）
效果及 原因
改进措 施及设 计图
· 哪些因素影响太阳能热水器的 效能？ ·怎样才能做一个效能良好的太 阳能热水器？
箱是采用双层不锈钢板构成，主要是坚固防
锈。中间是聚氨酯整体发泡的保温体，能有效
地保持水温。
倾太 斜阳 的能 ，热 这水 是器 为的 了受 ？热 面 都 是
1、需要的材料
2、升温和保温的措施
3、需要注意的问题 4、设计图
设计要求： 能够装水200毫升； 能够尽量地在15分钟内，使热水器中水的温 度升上去。
虑为 哪了 些使 问热 题水 ？器 采尽 取快 哪的 些升 措温 施， ？还 考
我们的设计
材料：大纸盒、泡沫塑料、小饮料瓶、 锡箔纸、透明塑料纸 升温和保温的措施：
1、把瓶子支起来，背面用锡箔纸反光。
2、对着光的一面用透明塑料纸盖住。 3、盒子可以改变角度。 4、盒子内外完全涂成黑色。
如何升温更快呢？
具有加热冷水、保温这两个基本的功能
这个设计方案的塑料瓶、盒子既是集热器又是保温箱。用塑料瓶
装水，容易让阳光射进去，减少热量外流，起到升温和保温的双
重作用。盒子里面涂黑色，是为了吸收更多的太阳辐射。盒子内 瓶子的背面贴锡纸是为了加强反射，让透过瓶子的阳光反射回瓶 子，减少热量外流。盒子的盖用塑料薄膜，也和塑料瓶一样，减 少了盒内的热量向外辐射。瓶子周围用泡沫塑料，是为了保温。 装塑料瓶的盒子支起来，可以改变角度，以保持使阳光直射。
太 阳 能 热 水 器

BBT Thermotechnik GmbH. Alle Rechte vorbehalten.
Slide Nr. 6: 03.2006
1.销售论据
1.4.客户利益
1.4.2. …对于安装人员
期望 简单快速安装 作用 新一代集热器可以简单 快速安装 因由 新一代集热器重量仅 41 kg, 所有集热器 应用快速插头和卡套式连接技术，管道连 接无需工具。屋面系统安装仅需一把工具， 灵活的屋面组装方式
太阳能培训文件
太阳能培训文件 新一代平板太阳能集热器 SKN3.0 SKS4.0
Training Documentation Internal - New flat collector generation
BBT Thermotechnik GmbH. Alle Rechte vorbehalten.
BBT Thermotechnik GmbH. Alle Rechte vorbehalten.
Slide Nr. 8: 03.2006
2.详细技术资料
2.2. 概览
2.2.1. 产品范围 SKN3.0, SKS4.0
集热器类型
SKN3.0 SKS4.0
组成
集热器外壳
新型集热器
作用
复合玻璃纤维边框、塑料边角、 更高的硬度和坚固性 镀锌铝板底板
1. 销售论据
1.3. 设计-顶级系列 1.3.1. SKS4.0 平板集热器
高性能集热器 密封复合框架内充惰性气体 卖点 与外界完全隔绝
• 框架颜色: 灰黑色 • 玻璃盖板: 细条纹玻璃
• 吸收体冲压图案:
前后面板
Training Documentation Internal - New flat collector generation

做个太阳能热水器
太阳能热水器怎样工作 设计、制作简易太阳能热水器
太阳能热水器怎样工作
太阳能热水器是利用多种科学原理设计出来的一种节能 装置。汇报我们收集到的太阳能热水器的资料。
太阳能热水器怎样工作
太阳能热水器的基本结构由集热器、绝热贮水箱、连接 管道、支架和控制系统组成。
上升循环管 集热器
贮水箱 热水管
……
设计、制作简易太阳能热水器
分析参考设计方案。
我们的设计
材料：大纸盒、泡沫塑料、小 饮料瓶、锡箔纸、透明塑料纸 升温和保温的措施： 1.把瓶子支起来，背面用锡纸
反光； 2.对着光的一面用透明塑料布
盖住； 3.盒子可以改变角度； 4.盒子及里面全涂成黑色。
设计图：
设计、制作简易太阳能热水器
塑料瓶、盒子既是集热器又是保温箱。 瓶子周围用泡沫塑料，是为了保温。
下降循环管
冷水管
太阳能热水器怎样工作
工作过程：通过集热管吸收太阳能给冷水加热，然后把 热水送到保温箱保持一定的温度，当我们需要用热水时，通 过控制系统放热水，并补充一定量的冷水到集热器进行加热。
太阳辐射
热水 冷水
反光板反射 真空集热管
上循环管
保温 储水箱
补水箱
冷 水 进
集热器
下循环管Βιβλιοθήκη 出热水太阳能热水器怎样工作
太阳能热水器怎样工作
为了提高太阳能热水器的效能以及方便实用，设计人员 在各部分使用的材料以及结构、原理方面动了不少脑筋。
保温水箱 采用双层不锈钢板构成，主要是坚
固防锈。中间是聚氨酯整体发泡的保温 体，能有效地保持水温。
水箱的保温作用必须十分明显，一 般合格的太阳能热水器每天温度下降在 5℃以内。可隔天使用。

经济效益
虽然太阳能热水器的初始投资相对较高，但长期使用下来，其运行成 本远低于电热水器和燃气热水器，具有较好的经济效益。
安全可靠
太阳能热水器不使用任何燃料，因此不会发生火灾或爆炸等安全事故 ，使用起来更加安全可靠。
安装方便
太阳能热水器通常安装在屋顶或阳台等空旷处，安装位置灵活，且安 装过程相对简单。
商业应用
公共澡堂
太阳能热水器可为公共澡堂提供 热水，满足大量人群的需求。
宾馆酒店
宾馆酒店可以利用太阳能热水器 提供热水，提升客户舒适度。
游泳池加热
太阳能热水器可用于游泳池的加 热，节约能源成本。
未来发展前景
技术创新
随着科技的不断进步，太阳能热水器的效率、可靠性和安全性将 得到进一步提升。
成本降低
随着生产规模的扩大和技术的普及，太阳能热水器的成本将逐渐降 低，使得更多人能够享受到太阳能热水器的便利。
政策支持
随着全球对可再生能源的重视，政府将加大对太阳能热水器的政策 支持力度，推动其普及和应用。
THANKS
感谢观看
保温材料
为了保持水温，可以在储水容器外层添加保温材料，如泡沫、保温棉等。
其他辅助材料
连接部件
如管件、密封圈、螺丝等，用于连接 集热器和储水部分，确保其密封性和 稳定性。
辅助工具
如螺丝刀、钳子等，用于组装和维修 太阳能热水器时使用。
03
CATALOGUE
制作太阳能热水器的步骤
准备材料
纸盒
铝箔纸
透明塑料薄 膜
05
CATALOGUE
太阳能热水器的应用与前景
家庭应用
家庭热水供应
太阳能热水器利用太阳能转化为 热能，为家庭提供热水，满足洗

降低其购买成本。
税收优惠
02
对生产和销售太阳能热水器的企业给予税收优惠，降低其生产
成本，提高市场竞争力。
绿色认证
03
政府可以推行绿色认证制度，鼓励企业生产符合环保要求的太
阳能热水器，并给予相应的认证和奖励。
THANKS FOR WATCHING
感谢您的观看
公共设施应用
学校、医院热水供应
太阳能热水器可以为学校和医院提供热水，满足学生和病人洗澡、洗衣等需求。
公共澡堂热水供应
公共澡堂可以使用太阳能热水器提供热水，既节能又环保。
05 太阳能热水器的选购与安 装
选购要点
容量选择
根据家庭人数和使用习惯，选择合适的容量， 以确保足够的热水供应。
材质选择
选择优质的不锈钢、铝合金等材质，以保证 热水器的耐用性和安全性。
控制装置
控制装置是太阳能热水器的指挥中 心，负责控制循环水泵的启停、温 度检测、水位显示等功能。
储热原理
储水箱
辅助热源
储水箱用于储存集热器传输来的热量， 同时为用水点提供热水。储水箱通常 采用不锈钢或塑料材质制成。
在阳光不足或夜间时，太阳能热水器可能需 要辅助热源来加热储水箱中的水。常见的辅 助热源包括电加热器、燃气加热器等。
经济效益
虽然太阳能热水器的初始购买成本可能较高，但长期使用下来，由于其运行成本 较低，因此具有较好的经济效益。
太阳能热水器通常安装在屋顶上，可以利用太阳能辐射的直射能量，不需要额外 的输电或燃气管道，从而降低了安装和维护成本。
安全可靠
太阳能热水器通常安装在室外，远离居住区域，因此可以减 少火灾和一氧化碳中毒的风险。
保温层
储水箱外部通常有一层保温层，用于减 少热量损失，提高热水器的能效。保温 层材料一般采用聚氨酯等保温材料。

目前太阳能储能技术尚未完全成熟，导致 在日照不足时无法保证持续稳定的能源供 应。
尽管长期运营成本低，但太阳能集热器的 初期投资成本相对较高，可能会阻碍其推 广和应用。
发展前景展望
技术进步
随着技术的不断进步，太阳能集热器的 效率将得到提高，成本也会逐渐降低。
多元化应用
未来太阳能集热器将拓展到更多领域 ，如工业加热、海水淡化等，具有更
散热过程
散热过程
太阳能集热器的散热过程是将集热器中多余的热量通过自然对流或强制对流等方式散发到周围环境中，以保持集热器 的正常工作温度范围。散热效率对于集热器的性能和可靠性至关重要。
散热方式
散热方式包括自然对流散热和强制对流散热。自然对流散热依靠自然气流或水流动将热量传递到环境中；强制对流散 热则通过风扇或泵等设备强制对流传导热量。选择合适的散热方式需要根据具体的应用场景和需求来决定。
