天加模块化风冷式冷(热)水机组-远程控制器操作手册A

注意事项：
1)在运行过程中出现异常情况系统会报警，并停掉相应的系统，但不影响机组其它部分的工作，排除后可重新恢复正常运行。应密切注意系统的排气、吸气压力，如发现异常应及时找出原因并排除故障。
2)在现场不要任意调节设定参数。
3)定期检查电气接线有无松动现象，如有要及时紧固。
4)定期检查电气器件的可靠性，应对失效及不可靠的器件及时更换。
●手动模式：
1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；
2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。停机后，压缩机立即停机，水泵会延时5分钟关闭。手动关机过程结束。
●定时模式：
机组上电或复位后，按手动模式进行开关机。手动模式和定时模式的转换详见3.13启停模式设定。在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
3.12．定时时间设定
选择定时时间设定，按确定键进入。屏幕显示如下图所示：
按确定键改变选择对象，通过向上、向下选择键改变选中对象的值或状态。这是一周中每天的定时开关时间和有效状态，“无”表示该项定时时间无效，有“√”时该项定时时间有效。按退出键退出该画面，返回上一级菜单并保存设定值。
3.13．启停模式设定：选择启停模式，按确定键，启停模式在手动模式和定时模式之间切换
日常的机组开、关机有手动和自动两种模式，机组自动开关机设定参见“显示板设置操作”说明中自动开关机部分。控制器上的开/关键用于手动开、关机。电控箱门上的急停开关用在机组维修、调试或紧急情况下的关机，平时一般不使用。
已经长时间切断机组电源后开机或首次开机，必须先对压缩机进行预热，具体操作请见“机组调试及试运行”。

风冷式冷水机组操作说明手册集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书目录一、机组的适用范围 (1)二、规格 (1)三、安装说明 (1)四、操作说明 (1)1、使用操作 (1)2、面板操作简介 (2)3、用户操作 (2)4、故障显示及排除 (2)五、故障排除 (3)六、保养 (4)七、注意事项 (4)八、电路图……………………………………………………………………（见附页）风冷式冷水机组操作手册一﹑机组适用范围在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。

二﹑规格三﹑安装说明1﹑机器安装﹐要求平放﹐不可倾斜﹔2﹑机器两侧应有一米左右保养空间﹔3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔4﹑冰水管路必须保温﹔5﹑接电源时请确定电源足以承担冷水机组最大负荷﹔6﹑机组电源﹐必须单独控制﹔7﹑必须接地线﹐以确保安全。

四﹑操作说明启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组）﹔机组控制﹕1、使用操作(面板图)本公司使用微电脑控制器，显示屏为模块式屏幕，。

显示界面的设计充分运用人类工程学原理，使用操作简便直观，操作人员只需稍阅说明书就可上岗操作，其操作面板如图示。

1．1>按键指示灯*COMP1*压缩机1控制指示灯,灯亮允许启动否则不允许启动,由*COMP1*按键控制.*COMP2*压缩机2控制指示灯,灯亮允许启动否则不允许启动,由*COMP2*按键控制.*RESET*有故障时的指示灯(闪烁显示),无故障时按下<RESET>可关闭.*PUMP*机组运行指示灯,机组运行时此灯亮,否则灭.*0FF*延时停机指示灯,延时停机时闪烁点亮.*SET*参数设置指示灯,处于参数设置界面时此灯亮.1．2>面板指示灯*POWER*电源指示灯,通电后灯亮.*RUN*机组运行指示器,非待机状态亮.*ERROR*故障指示灯,有故障时亮.*COMP1*压缩机1运行指示灯.*COMP2*压缩机2运行指示灯2、面板操作键简介2．1>面板中间为两个模块显示屏，PV屏显示实际温度，SV屏显示设定温度。

该亲水铝箔由五层结构组成，五层结构是由一层铝箔、两层增强防腐层和两层亲水膜构成。用此亲水铝箔做空调换热器翅片，可改变凝露水珠在翅片表面上的接触角，消除空调换热器的“水桥”现象，减缓白粉现象的产生，使空调器的制冷量相对提高７～１５％，并延长换热器的有效使用寿命
4)多种基本模块，任意组合
四种基本模块，60KW、70KW 、90KW、105KW，这些模块可以任意组合，组合后的机型基本覆盖所需能量范围。最大可由32模块组合，完全能够替代现有的空气源螺杆机组。且投资费用、运行费用更低，效果更好。
2）机组在搬运移动时应尽量保持上下表面水平，勿倾斜30℃以上；
3）机组可安装于阳台、屋顶或庭院中（基础有承载机组本身重量130%的能力）；
4）机组安装场地须留有足够空间以供散热及提供维修保养人员出入；
5）对于机组管道系统及机组安装均须参考当地的《暖通空调规范》。
4.3安装就位
1.机组就位时可使用吊机、铲车或其他能确保机组平衡，稳定包装箱底框的搬运设备，在搬运过程中，应确保机组垂直平面与水平面之间所夹锐角不小于60℃；
a. 主机运转时，电压波动切勿超过额定电压的±10%。
b. 相间电压之不平衡度不可以大于2%，以免造成三相电流不平衡、压缩机过热等不良现象。
2. 机组必须可靠接地。机组安装底脚及控制箱内的PE接地点同时接地，接地电阻小于4Ω。
3. 现场使用的供电电源线及控制线必须使用铜芯导线，两者分开敷设并加合适的护管。控制线选用截面积为1～1.5mm2的多股铜芯护套线。供电电源线需充分考虑环境温度，穿管情况并根据所选用机组的最大运行电流确定其截面积。
4. 以下元器件需用户或施工安装部门提供：
a.保护功能齐全、整定合适的专用配电柜（箱）。
b.电力容量足够且符合要求的供电电源及截面积合适的电缆线与控制线。

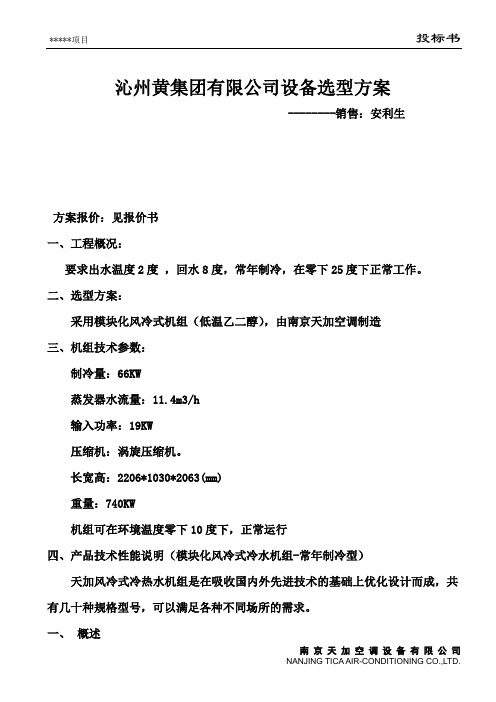

沁州黄集团有限公司设备选型方案--------销售：安利生方案报价：见报价书一、工程概况：要求出水温度2度，回水8度，常年制冷，在零下25度下正常工作。

二、选型方案：采用模块化风冷式机组（低温乙二醇），由南京天加空调制造三、机组技术参数：制冷量：66KW蒸发器水流量：11.4m3/h输入功率：19KW压缩机：涡旋压缩机。

长宽高：2206*1030*2063(mm)重量：740KW机组可在环境温度零下10度下，正常运行四、产品技术性能说明（模块化风冷式冷水机组-常年制冷型）天加风冷式冷热水机组是在吸收国内外先进技术的基础上优化设计而成，共有几十种规格型号，可以满足各种不同场所的需求。

一、概述1、风冷式冷水机组常年制冷型的性能参数、尺寸及其他技术要求符合相关规范的规定，生产管理符合ISO9001，ISO14001的要求。

2、机组的安全性能符合国家安全认证的要求。

3、所有产品都获得国家工业产品生产许可证书。

4、除电气元器件、轴承、密封圈及转动部件可能在正常寿命期间更换外，其余的材料和部件均可在正常情况下运行20年。

5、风冷式冷水机组包括工厂内装配生产的压缩机、热交换器、气液分离器、膨胀阀、制冷系统连接铜管、风机、电气元器件、钣金件及其它部件等。

6、该模块冷水机组经过特殊技术处理，可以在环境温度-10到46度全天候运行；冷冻水侧最高进水温度35度。

7、冷凝风扇采用进口高精度调速器来控制转速，调速器通过采集制冷系统的压力信号，根据事先设定的参数，全自动调节电机的转速，达到节能、稳定制冷系统压力、提高制冷效率。

8、单冷机组，在同行都采用普通铝箔控制成本的时候，天加模块机组仍然采用亲水铝，提高换热器传热性能，提高机组能效，为用户降低运行费用。

9、机组采用的全封闭式涡旋压缩机，使机组的运行更加可靠、耐久，故障率大大降低。

10、高效热交换器，焊接及检测工艺可靠、无泄漏，确保机组在可靠、经济的状态下运行。

11、钣金件的内外表面全部进行防腐喷塑处理，附着力强，不易变色，美观大方，经久耐用，面板易于拆卸以方便机组内部进行维护。

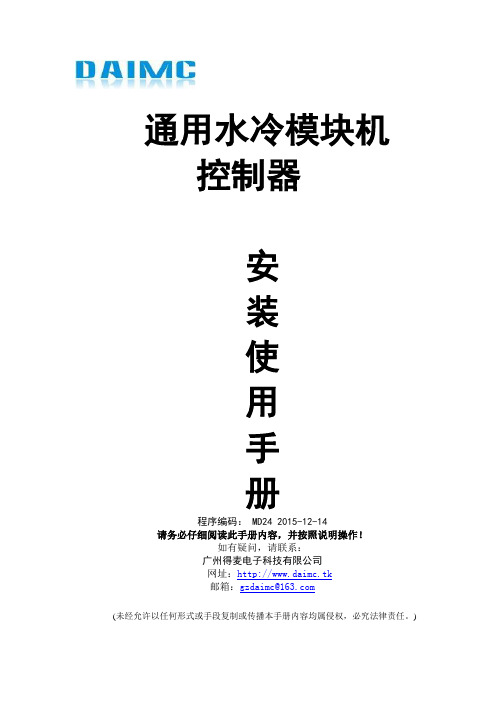

通用水冷模块机控制器安装使用手册程序编码： MD24 2015-12-14请务必仔细阅读此手册内容，并按照说明操作！如有疑问，请联系：广州得麦电子科技有限公司网址：邮箱：gzdaimc@(未经允许以任何形式或手段复制或传播本手册内容均属侵权，必究法律责任。

)目录一、安全使用 (3)二、产品简介 (4)2.1 SK系列真彩触摸屏显示器 (4)2.2 ZY101控制板性能指标 (4)三、安装指南 (5)3.1 4.3寸真彩触摸屏显示器SK043外型尺寸 (5)3.2 主控板ZY101外型尺寸 (5)四、主界面说明 (5)4.1开机界面 (6)4.2主界面 (6)4.3用户设置界面 (7)4.4输入查询界面 (7)4.5输出查询界面 (8)4.6故障查询界面 (9)4.7软件版本界面 (9)五、参数设置 (10)5.1厂家参数设置进入方式 (10)5.2维修参数设置进入方式 (11)5.3温度设置 (12)5.4时间设置 (12)5.5防冻设置 (13)5.6开关量定义 (13)5.7厂家参数 (14)5.8参数初始化 (14)5.9修改密码 (14)5.10维护时间设置 (15)六、控制逻辑 (17)6.1.1开机逻辑 (17)6.1.2关机逻辑 (17)6.1.3线控开关 (17)6.1.4冷却塔风机 (17)七、通讯接线示意图 (18)八、水冷模块机机电气连接示意图 (19)九、版本说明 (21)一、安全使用提示：危险！会引起人身伤亡和财产损失的不正确操作与安装。

警告！会引起人身伤害和财产损失的不正确操作与安装。

注意！会影响控制器性能的不正确操作。

二、产品简介水冷柜机控制器采用分体安装，由SK系列真彩触摸屏显示器和ZY101控制板两部分组成。

显示器采用400MHZ ARM9处理器，支持4.3寸，7寸、10寸不同大小真彩屏，可满足几乎所有工业现场应用需求。

ZY101控制板是专门为暖通或中央空调行业应用定制的。

说明：1.压力容器进出水接管必须进行支撑，避免外力施加到机组上。

2.机房面积的大小要能保证蒸发器和冷凝器的维护和保养。

3.上图所示为左侧接管进出水,根据要求可改为右侧.说明：1.压力容器进出水接管必须进行支撑，避免外力施加到机组上。

2.机房面积的大小要能保证蒸发器和冷凝器的维护和保养。

3.上图所示为左侧接管进出水,根据要求可改为右侧.说明：1.压力容器进出水接管必须进行支撑，避免外力施加到机组上。

2.机房面积的大小要能保证蒸发器和冷凝器的维护和保养。

3.上图所示为左侧接管进出水,根据要求可改为右侧.说明：1.压力容器进出水接管必须进行支撑，避免外力施加到机组上。

2.机房面积的大小要能保证蒸发器和冷凝器的维护和保养。

3.上图所示为左侧接管进出水,根据要求可改为右侧.机组起吊时，必须用缆绳或链子缚紧在机组起吊孔上起吊，起吊时必须保护机组的控制柜和机组其它部分不受损伤。

备注：1.以上图纸仅作示意用，机组其它相关尺寸参考相应的用户手册。

2.机组吊装完毕后，建议重新油漆被檫伤的机组表面。

7.2维修空间示意图机组宜在市内使用且周围环境温度在4℃以上，环境相对湿度≤90%，机组安装的地面要求水平且有足够的强度，否则应考虑加强措施。

（可参考前面的机组地基图和维修空间图上的一些要求）。

若机组安装空间留有余地，可在机组左右的任一侧留出拔管空间，以便于对铜管进行清洗。

尺寸为机组维修所需最小空间尺寸。

备注：7.3机组外接水管示意图机组水系统的正确设计及安装对机组的稳定、高效的运行十分关键，因此需要对机组水系统进行精心的设计和严格检验。

机组进出口必须安装截止阀以便于水系统能进行常规的维护。

建议在容器进出口处安装温度计和压力表，便于日常的检查和后续的维护；水泵和机组进水处应安装水过滤器，避免杂质进入水泵和容器中；在水管未保温和机组未进水前应预先检查管路密封；与机组相连接的所有管路应安装减振装置；必须安装符合要求的流量控制装置；空调工程水系统安装排污时，应避开机组容器的进出水管路，否则将影响机组的正常使用。

恒温恒湿控制器操作手册PAC2000前言PAC2000通用恒温恒湿控制器是与恒温恒湿空气处理机组、单元式恒温恒湿空调机等配套的专用控制器，为正确使用PAC2000系统，在启动和操作空调器之前请仔细阅读本手册内容并注意高亮度显示文本。

读者该操作手册为有一定的空调背景的技术人员、安装人员、设备调试人员。

一、概述PAC2000 主要特点●在机组动力满足要求和适当的环境下，温度控制精度可达到±0.50C，湿度控制精度可达到±5%RH的高精度控制。

●标准配置为最大四个制冷系统、三组电加热或电动执行器，一组加湿器。

也可根据用户要求进行其他配置的设计。

●两行液晶背光中文界面显示，最大汉字20字符，英文40字符●通过面板上的9个键操作控制器●单键开/停机，密码保护●适时显示环境温度、湿度●适时显示设备状态●故障自动报警和显示●定时启停机功能键盘功能●操作面板布置●键功能F1键：启动/停止键F2键：显示环境温度，湿度F3键：显示设备状态F4键：参数设置F8(SHIFT+F4):故障列表ENTER键：写入新数据和确认信息SHIFT键：快速操作表此表为标准型控制器操作指南，现场操作可能存在显示顺序上分歧，属正常。

二、操作步骤2.1．上电初始显示刚上电时，顺序出现如下显示延时数秒延时数秒，显示主菜单2.2．如何启动机组如无故障，在任何窗口下，按一下F1键，机组开始启动，顺序出现如下显示：延时数秒，如无故障如出现故障，则显示故障信息，详细请参阅2.7 故障信息2.3．如何停止机组机组在运行状态，在任何窗口下，按一下F1键，机组开始顺序停止各运行设备，出现如下显示：停机时间（3-7 分钟）取决于当前设备的运行状态（当按了F1键停机后，会立即停止电加热和电加湿，然后根据判断周期逐次卸载压缩机，最后延时至风机自静时间到）。

停2.4．如何显示环境状况如无故障，在任何窗口下，按一下F2键，显示环境状况：2.6．如何进行参数设置以下是标准机型详细参数说明：l 温度设定值：环境温度设定值，由情报面板设定。

选择功能选择界面中显示系统状态 功能项，按 ENTER 键确认后进入。 使用 或 键进行翻屏，进入相应 系统状态显示界面。 此界面为显示系统通讯状态功能的 起始界面， 按 MENU 键返回功能选择 界面，按 键进入下一界面。 组网单元表示已经 I/O 模块单元 I/O 单元在线数表示 I/O 模块已经 进入网络的个数 此界面为显示 I/O 模块通讯状态功 能的界面， 按 MENU 键返回功能选择 界面，按 键进入下一界面。 1：通-表示 1#单元模块已经联网 4：断-表示 4#模块没有联网 此界面为显示 1 单元 DO 状态， 按 键返回上一界面，按 键进入下一 界面。 按 MENU 键返回功能选择界面。
使用 或 键选择菜单项，选中的 功能项反白显示， 按 ENTER 键确认， 进入相应功能。
A、显示系统状态——实时显示机组 AI 状态、DO 状态、DIN 状态，风机累计运转时间，本机序列号等 参数。
风冷热泵冷热水机组操作手册
功 能 选 择 显示系统状态 修改系统参数 故障查询 界面 A-1 模块组网状态： 组合压缩机数 1台 组网 I/O 模块数： 1 台 界面 A-2 与下位 I/O 单元通讯状态： 通讯正常单元数：3 台 1：通 2：通 3：通 5：断 6：断 7：断 界面 A-3 1 单元 DO 状态： 1：关 2：关 3：关 5：关 6：关 7：关 9：关 10：关 11：关 界面 A-4 1 单元 DIN 状态： 1：通 2：通 3：通 5：通 6：通 7：通 9：通 10：通 11：通 界面 A-5 1#模块 AIN 测量： 1＃蒸发/冷凝温度 2＃蒸发/冷凝温度 20.2℃ 20.2℃
开机时间为 1 月 1 日 0 时 1 分 关机时间为 1 月 1 日 0 时 0 分 这 样 设 定表 示 该假 日 预设 定 被 禁 用。

MODULAR AIR-COOLED CHILLER(HEAT PUMP)目录一、总述 (2)二、安全注意事项 (3)三、机组说明 (4)1.适用范围、用途及特点 (4)2.执行标准 (5)四、机组技术参数 (6)1.型号命名 (6)2.技术参数 (6)3.结构示意图 (7)五、机组安装 (8)1.安装要点 (8)2.安装示意图 (8)3.机组安装 (11)4.水系统安装 (11)5.电气安装 (17)六、机组调试运行说明 (23)七、机组控制器使用说明 (25)1．安全注意事项 (25)2．适用范围 (26)3．系统特性 (26)4．机组操作说明 (26)八、机组维护保养 (35)九、机组常见故障分析与处理方法 (36)十、售后服务 (38)十一、其它说明 (39)1.远程控制器的安装 (39)2.辅助电加热 (40)3.联锁控制器 (41)4.总出水感温探头的安装说明 (42)5.感温探头及水泵与主机的连接说明 (43)一、总述该手册属客户财产与机组配套使用，完工后请放回技术资料袋中并妥善保存。

安装空调机组前请仔细阅读本手册，请按照手册安装与维护机组，以确保空调机组能正常可靠的运行。

空调机组的安装必须由TICA公司指定的专业人员完成。

若安装或维护由不合格人员操作，或未按本手册要求安装与操作，厂商概不负责。

该手册并未力图覆盖各种机组的差异或安装中可能遇到的所有问题，不可能为安装中出现的所有可能性都提供指导。

如果购买人欲进一步获取信息或者遇到特殊问题而本说明书中未能详尽解释，请与TICA公司联系。

本手册中，在适当的地方会给出“危险”、“警告”和“注意”提示，为确保人身安全和机组的正常运行，请仔细阅读这些内容并遵循之。

危险：指出潜在的危害情形，如果忽视，可能会导致死亡或严重的人身伤害。

警告：指出潜在的危害情形，如果忽视，可能会导致轻微或中等人身伤害。

也用于警示不安全的活动。

注意：指出潜在的设备损坏情形，如果忽视，可能导致设备损坏或财产损失，或可能的环境污染。

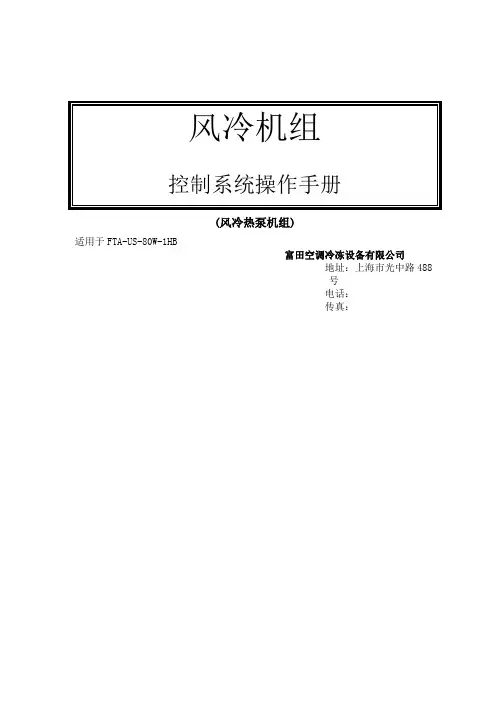

(风冷热泵机组)适用于FTA-US-80W-1HB富田空调冷冻设备有限公司地址：上海市光中路488号电话：传真：水冷机组操作说明一、按键定义说明：2． 人机画面分类： 人机画面可分成四类。

➢ 第一类画面：起始欢迎画面，即开机时显示的画面。

➢ 第二类画面：主监视画面。

主要参数的监视。

以及开、关机的操作。

➢ 第三类画面：主菜单画面。

在该页可选择进入相应的参数画面。

➢ 第四类画面：参数设定、显示画面。

用于作参数的设定或显示机组的运行信息。

二、 操作说明：步骤A ：画面切换操作点击上下方向键来切换上下画面。

步骤B ：参数（密码）调整步骤 1. 首先进入欲调整之参数画面。

2. 点击SET 键。

3. 点击〔ENT 〕输入键跳转至需要设定的参数。

4. 使用数字键或者上下键输入数值,按左右方向键切换输入位置。

5. 按〔ENT 〕确认输入参数。

6. 若输入错误按（ESC ）键退出即可。

SET 键用于进入输入参数方向键：用于切换画面和参数设定切换指示灯：电源指示，运行指示，报警指ENT ：确认键。

输入数值后，按此键将执行输入操作。

ESC ：退出所设定的数值启停键：用于启动停止机组。

步骤C：开关机操作1.在任意画面按启动按钮即可进行开机操作2.在任意画面按停机按钮即可进行开机操作注：以下界面部分若有改动，恕不另行通知！以控制器上的实际界面为准！三、重要人机画面说明：控制器启动后，首先显示以下欢迎画面。

首页——欢迎画面。

显示上海富田空调电话信息。

在欢迎画面按向下键即可进入主显示选择画面主显示画面（目录画面）： 显示操作画面提示，按向右键进入用户设定画面；按向左键进入系统设定画面；按向下键进入主显示画面内容。

主显示画面（参数显示画面）： 显示机组各类模式设定内容，开机模式，是指自动开关机还是手动开关机；工作模式显示；控制模式显示，遥控或远控；开机间隔时间用于显示开机间隔是否已到。

四.人机画面分类说明运转信息画面系列本页为运转信息（监视画面）,显示当前日期和时间，显示出水温度，环境温度以及盘管1出水温度。

”—“修改使用者参数”—“确定”—“运行模式” —“确定”—“出水”“出水”设定
“↑↓”选择“开机时间”“关机时间”——“←→”选择调整时间。
天加外机操作面板操作说明
假日模式设定：“菜单”—“修改系统参数”—“确定”—“修改使用者参数”—“确定”—按“↓”3次 —“假日运行设定”——设定假日开关机时间。
“↑↓”选择“开机时间”“关机时间”——“←→”选择调整时间。
定时/手动模式设定：“菜单”—“修改系统参数”ห้องสมุดไป่ตู้“确定”—“修改使用者参数”—“确定”—“启动模式设定”—“确定” —“↓”将光标移至第三行
—选择“自动开机”
周未模式设定：“菜单”—“修改系统参数”—“确定”—“修改使用者参数”—“确定”—“↓” —“周末运行设定”——“周五”“周六”“周日”设定开关
7.假日模式设定：“菜单”—“修改系统参数”—“确定”—“修改使用者参 数”—“确定”—按“↓”3次 —“假日运行设定”——设定假日开关机时间。
8.主页显示：“出水温度 ”“入水温度” 当出水温度高于14℃为异常，应 当通知维修。
9.室外温度小于20度不制冷，室外温度大于16度不制热，属于正常保 护停机。
机时间。
维护密码为：“1616” 若还报故障，请维修部门前来处理。
水冷冻泵
或“人工开机” 或“自动开关机” 或“自动开机人工关机” 或“人工关机自动开机”

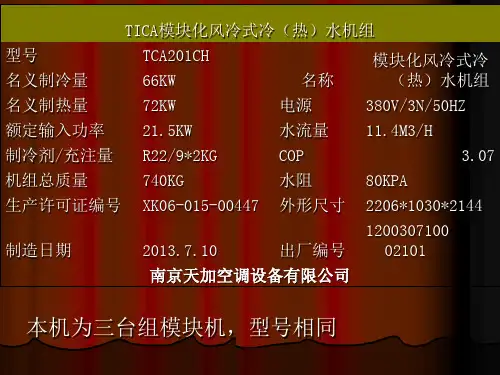

TICA模块化风冷式冷（热）水机组
设定完成之后按“菜单”——“菜单”——提示保存“确定”键保存操作。
定时/手动模式设定：“菜单”—“修改系统参数”—“确定”—“修改使用者参数”—“确定”—“启动模式设定”—“确定” —“↓”将光标移至第三行
下
制冷/制热模式设定：“菜单”—“修改系统参数”—“确定”—“修改使用者参数”—“确定”—“运行模式” —“确定”—“制冷”/“制热”切换

目录一、系统概述 (2)工作条件 (2)控制器功能特点 (2)二、关键控制元件介绍 (3)三、操作说明 (4)触摸屏操作说明 (4)用户菜单 (4)服务菜单 (7)报警菜单 (11)自动开机 (11)四、重要技术参数 (13)输入信号汇总表 (13)输出信号汇总表 (14)压力变送器，压差开关设定值 (14)机组参数工厂设定 (14)五、维护与保养 (16)控制箱维护保养注意事项 (16)接触器的维护与保养 (16)传感器的维护与保养 (16)电线电缆 (16)六、常见故障的排除方法 (17)七、附录 (19)附录1:部分传感器连接示意图 (19)附录2：电气原理图 (20)单压缩机电气原理图 (20)双压缩机电气原理图 (24)一、系统概述注意:在阅读本说明书之前，建议您同时阅读与之配套的水冷螺杆机组用户手册，熟练了解机组的流程与控制时序，确认机组调试和运行的相关事项已按规定完成。

工作条件●安装高度不超过海拔2000米●环境温度不高于45℃，不低于-20℃。

●相对湿度不大于85%。

●无导电尘埃及足以腐蚀金属和破坏绝缘的气体场所。

控制器功能特点本系统采用德国SIEMENS PLC，实现对水冷螺杆机组全工作过程的自动控制。

如开关机、系统运行状况监视、故障监测自动处理等。

发生故障时，会发出警报并视故障类型自动停机，避免机组损坏，同时指出故障原因，而且元件少易维护。

◆操作简单对于操作者，只要设定好出水温度，按下启动按钮，机组即投入自动运行；按下停止按钮，系统即自动停机。

整个过程不需人为干预。

为方便调试与检修，可对机组各压缩机进行点动测试和手动测试。

◆参数实时监控当系统上电后，程序自动对各开关量与模拟量进行检测。

并根据水温及时调节机组能量。

采样频率快、精度高，能准确反映实际情况。

◆故障处理程序可以迅速地处理运行中发生的故障，发出预报警或报警。

在发生严重故障时，控制装置可及时停机，避免机组进一步损坏。

◆安全易管理本系统对影响机组安全和性能的操作采取了设置密码的保护方式，你可以根据自身的要求给予不同的人以不同的权限，这样你就不用担心因操作人员或无关人员越权操作而造成的机组不正常或损坏。

MODULAR AIR-COOLED CHILLER (HEAT PUMP)目录一、安全注意事项--------------------------------------------------------------2二、适用范围及特点-----------------------------------------------------------3三、产品及主要部件介绍-----------------------------------------------------4四、型号说明、技术参数及外形尺寸---------------------------------------51、型号说明----------------------------------------------------------------52、外形尺寸----------------------------------------------------------------5五、安装与调试-----------------------------------------------------------------61、安装基础图-----------------------------------------------------------62、机组的安装-----------------------------------------------------------73、水系统的安装---------------------------------------------------------84、电气安装-------------------------------------------------------------145、开机调试------------------------------------------------------------27六、维护保养----------------------------------------------------------------28七、故障分析与维修--------------------------------------------------------29八、售后服务------------------------------------------------------------------30九、配件的安装说明--------------------------------------------------------31对于不同系列型号的机组，冷媒冲注量不一样，必须依据铭牌为准，按照说明书正确操作维护！1MODULAR AIR-COOLED CHILLER (HEAT PUMP)二．适用范围及特点适用范围模块化风冷式冷（热）水机组创新性运用了模块化设计方案，使该系列机组在具有普通整体风冷冷（热）水机组特点的同时，还兼备应用灵活、安装方便的特点，包含从TCA201到TCA312多种冷量，C、D、N、F多个系列上百个规格供选择。

风冷模块机组功能说明书1.0 概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。

2.0 主要技术参数2.1使用条件运行电压：AC220V±10%;运行环境温度：-20~ +55℃;储存温度：-35 ~ +85℃; 湿度要求：0~95%RH2.2温度控制精度：1℃2.3控制器符合□GB4706.1-1988《家用和类似用途电器的安全第一部分：通用要求》□GB4706.32-1996《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》□GB18430.1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430.2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343.2-1999□印刷电路板符合GB4588 . 1和GB4588.2的规定3.0 控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护 具有完善的保护功能及显示 具有风盘联动接口选用摩托罗拉高性能芯片才抗干扰性能达到最好 具有定时开关机功能开关机按“运转/停止”键，机组开机，指示灯亮； 再按“运转/停止”键，机组关闭，指示灯灭。

开机，关机均存储数据。

模式转换按“模式”键，选择所需的模式，“制冷”“制热”模式 “制冷”模式显示雪花符号 “制热”模式显示太阳符号 （默认在关机状态下才可转换模式）4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）4.0面板操作室内线控器面板如图一4.1.4.2.开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间;按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。

模块化风冷热泵冷水机组技术说明总体说明LS (R)F系列涡旋式模块化风冷冷（热）水机组（包括外购件）的设计、制造、检验、测试和包装等严格遵循如下标准:GB/T 18430.1-2007《蒸气压缩循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》；GB/T 10870-2001《容积式和离心式冷水（热泵）机组性能试验方法》JB 8654-1997《容积式和离心式冷水（热泵）机组安全要求》JB/T 7659.4-1995《氟里昂制冷装置用干式蒸发器》；JB/T 4750-2003《制冷装置用压力容器》；JB/T 7659.5-1995《氟里昂制冷装置用翅片式换热器》；确保机组提供高质量的运行状态、高度的可靠性和优良的适应性。

以下表格归纳了它的主要特点：机组特点：➢新颖的结构设计：机组分上、下两层，上层为翅片式换热器及轴流风机，下层为压缩机、板式换热器、电控柜及其它冷配件。

为保证有效的通风及防护，上层各面装有铅丝隔栅网。

将淋水盘改成积水槽，既保证机组内部不出现凝露水的滴漏现象，又简捷不挡风道；大量采用折弯件，经全处理喷粉，保证机组耐腐蚀；采用模块化思想实现分块组合，便于搬运、安装，减少其相应费用，并可根据现场特点分散摆放以减轻承重要求。

➢运行的经济性：根据负荷的变化情况自动加卸载，使输出冷量与所需冷量最佳匹配，整个能量调节过程中，机组都是按所需冷负荷在最大效率工况下运行。

➢灵活性：由于单台机组的体积小、重量轻，因此安装、运输、吊装方便，特别对承重有特殊要求的情况下，机组可分开摆放以利于分散载荷。

➢使用的可靠性：各模块单元相对独立，相互之间又具有完全的兼容性。

任何一个模块单元发生异常情况都不会影响其他模块单元的正常运行，电脑会在某一模块单元发生故障时，发出报警信号并指令其他备用状态的模块单元接替其运行，保证机组的制冷量维持相对稳定。

控制系统自动对各压缩机的运行时间进行记录统计，使各压缩机实行均衡磨损运行，延长整机的使用寿命。

系统特性1、适用空调系统：带1个水泵输出，一个风机，一个板式换热器、一个台压缩机，组成一路独立的能量转换系统，一个模块单元有两路完全独立的系统，1-12个模块单元组成组合式风冷冷/热水机组。

2、组网控制：现场采用485串行总线,通过简单的通信线连接，实现就地组网。

每一模块都采用上电自识别模式，自动接入网络，任一子模块断电后均不影响其它模块的工作。

3、基本功能：四行*8字中文信息显示；手动模式、自动模式或用户设定制冷/制热运行；定时开/关机功能，可设定周末和3个时段假日运行；自动故障判断、处理；智能融霜控制；智能防冻运行控制；独特的模糊能量控制方法，最佳的负荷匹配等。

4、所有输入信号的采集，都经过数字滤波处理，保证输入信号的可靠性；输出信号采用多级缓冲处理没有误动作或抖动；从而保证机组工作可靠稳定。

5、参数设定具有密码保护权限设定功能。

所有需设定的参数都具有相应的默认值，该默认值在第一次开机或需恢复默认值时使用。

6、具备三级限期运行设置功能，唯一的解锁密码功能。

控制机理1、I/0口说明（1）输出信号汇总表：标号名称类型功能备注OUT1水泵开关：闭合有效控制冷冻水泵运行仅1#模块控制OUT21#风机开关：闭合有效控制1#风机运行OUT3 预留OUT41#压缩机开关：闭合有效控制1#压缩机运行OUT51#四通阀开关：闭合有效控制1#四通阀换向制热模式得电OUT6 辅助电加热开关：闭合有效控制辅助电加热启停仅1#模块控制OUT72#风机开关：闭合有效控制2风机运行OUT8 预留OUT92#压缩机开关：闭合有效控制2压缩机运行OUT102#四通阀开关：闭合有效控制2四通阀换向制热模式得电OUT11运行指示开关：闭合有效外接运行指示灯本模块指示AL_INAL_OUT 故障指示开关：闭合有效外接故障指示灯本模块指示注：共用风时1#风机和2#风机同时启停。

（2）输入信号汇总表标号名称类型功能备注IN_1流量开关开关：闭合正常用于断流无水保护水流开关故障延时IN_2 1#制冷低压保护开关：闭合正常用于制冷时吸气压力过低保护低压故障延时IN_31#高压保护开关：闭合正常用于排气压力过高保护1秒延确认IN_41#压缩机过载开关：闭合正常用于1#压缩机过载保护1秒延确认IN_5 1#制热低压保护开关：闭合正常用于制热时吸气压力过低保护低压故障延时IN_6电源故障开关：闭合正常用于电源断相、错相等保护1秒延确认IN_7 2#制冷低压保护开关：闭合正常用于制冷时吸气压力过低保护低压故障延时IN_82#高压保护开关：闭合正常用于排气压力过高保护1秒延确认IN_92#压缩机过载开关：闭合正常用于2#压缩机过载保护1秒延确认IN_1 0 2#制热低压保护开关：闭合正常用于制热时吸气压力过低保护低压故障延时IN_1 1 外部连锁开关：闭合正常用于水泵连锁等输入保护1秒延确认IN_1 2 线控开关开关用于手动实现对机组启停控制或风机盘管连锁控制运行闭合：开机断开：关机TH1 翅片温度1 模拟：\NTC 用于1#系统除霜TH2 翅片温度2模拟：\NTC 用于2#系统除霜TH3出水温度1(单元出水)模拟：\NTC1#系统过冷、过热保护(单元机组出水过冷、过热保护）两氟二水（两氟一水）TH4 出水温度2(单元回水)模拟：\NTC2#系统过冷、过热保护（单元机组出/入水温差保护）两氟二水（两氟一水）TH5 系统出水温度模拟：\NTC 出水温度检测用于能量调节仅1#模块检测TH6系统回水温度模拟：\NTC 回水温度检测用于能量调节仅1#模块检测TH7 环境温度模拟：\NTC 用于除霜、防冻运行、自仅1#模块检测动运行模式切换等功能2、开关机程序电控系统具有上电自检功能，在确认系统软硬件正常后，才允许开机。
