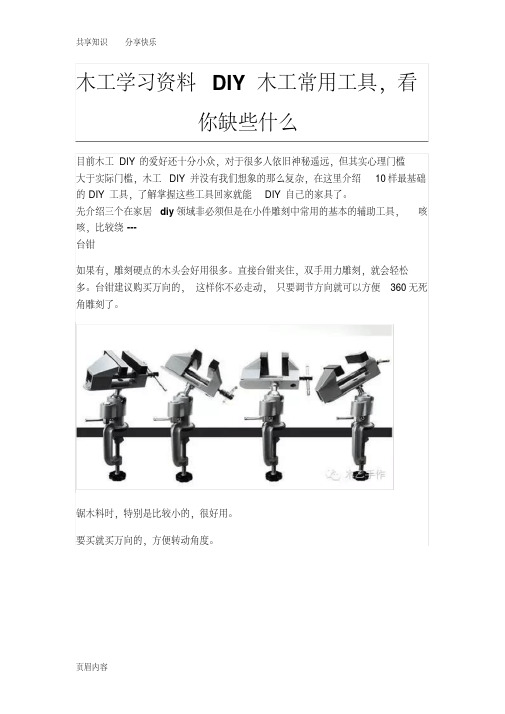

木工学习资料DIY木工常用工具，看你缺些什么目前木工DIY的爱好还十分小众，对于很多人依旧神秘遥远，但其实心理门槛大于实际门槛，木工DIY并没有我们想象的那么复杂，在这里介绍10样最基础的DIY工具，了解掌握这些工具回家就能DIY自己的家具了。
先介绍三个在家居diy领域非必须但是在小件雕刻中常用的基本的辅助工具，咳咳，比较绕---台钳如果有，雕刻硬点的木头会好用很多。
直接台钳夹住，双手用力雕刻，就会轻松多。
台钳建议购买万向的，这样你不必走动，只要调节方向就可以方便360无死角雕刻了。
锯木料时，特别是比较小的，很好用。
要买就买万向的，方便转动角度。
第一种遍地是，质量一般，够用。
后面两种进口，质量很好土豪直接上。
打磨雕刻完了打磨抛光的阶段用，这个阶段主要是砂纸即可。
建议购买：180、240、320、400、800、1000、1500 号即可基本上到1000就够了。
草木生购买建议进口的砂纸，日本韩国的都可以，我用的是horse的，还非常好用，特别是比较粗颗粒的，不容易掉砂。
用这种颜色的，有点发白的，不要买黑色的或深棕色的沙砾的，我用过的都不好用，包括据说德国进口的勇士的，推荐就买韩国品牌horse、日本品牌富士星，或者你看到这个颜色的沙面的其他进口品牌。
上蜡上蜡的目的是为了保护作品，防止水分散失开裂。
一般用的是天然蜂蜡，就推荐这种，其他不推荐了，毕竟现在都讲环保了。
工具一：手电钻最常见也最容易的工具，可以正转反转并调节转速，可用于金属材料、木材、塑料等钻孔，也可以当螺丝起子使用。
使用场景（1）开孔（在木头或其它材质上钻孔），孔的大小根据使用钻头的直径，但手电钻碍于功率如果要开很大很厚的孔会显得非常吃力，这个时候可以使用不带电池的冲击钻代替开大孔。
（2）安装或起螺丝，只要装上各种螺丝批嘴，就能轻松安装或取出螺丝，比起手动的可就轻松快捷得多了。
（3）其它作用，比如打蛋机工具二：手锯最基础的手动工具之一，手锯的种类比较多，各式各样，有中式的框架、日式的刀锯、欧式的夹背锯、截板锯等等，各个锯子的功用和使用方法稍有不同，新手建议入手一把截板锯用来开料截材、一把夹背锯用来开榫、一把线锯用来锯曲线形状。
小台钻最简单制作方法
嘿，朋友们！今天我来给大家讲讲小台钻的最简单制作方法，保证让你们大开眼界！
你们知道吗，台钻就像一个小魔法师，能在各种材料上钻出我们想要的孔来，厉害吧！想象一下，你亲手做一个小台钻，然后用它来加工一些小物件，哇塞，那感觉多棒啊！
首先，咱得准备好材料。
就好比做饭得有食材一样，咱做台钻也得有合适的东西呀。
比如说一块厚实的木板，这就是小台钻的“基地”啦。
还有电机、钻头，这些可都是关键角色呀！
然后呢，把电机固定在木板上，这可不是随随便便就能弄好的哦。
得让它稳稳当当的，就像扎根在那里一样！再装上钻头，嘿，这时候是不是有点小台钻的样子啦？
接着就是通电啦，这就跟给小台钻注入了活力一样。
当你启动开关，看着钻头飞速转动，哎呀，那种期待感简直爆棚！你不觉得这很神奇吗？你可以拿着一块小木板试试，看着它被钻出一个孔来，哇，那种成就感简直无法形容！
我记得我第一次做小台钻的时候，心里那个紧张啊，生怕搞砸了。
但是当我看到小台钻成功运转起来，我兴奋得差点跳起来！我的朋友看到了都惊呆了，直说我太厉害啦。
其实呀，制作小台钻真的不难，只要你有耐心，有动手的决心，就一定能成功！大家不要觉得这是一件很难很专业的事情，每个人都可以尝试的呀！心动不如行动，赶紧去试试吧！这就是我要说的小台钻最简单制作方法，相信你们也能做出属于自己的超棒小台钻！。

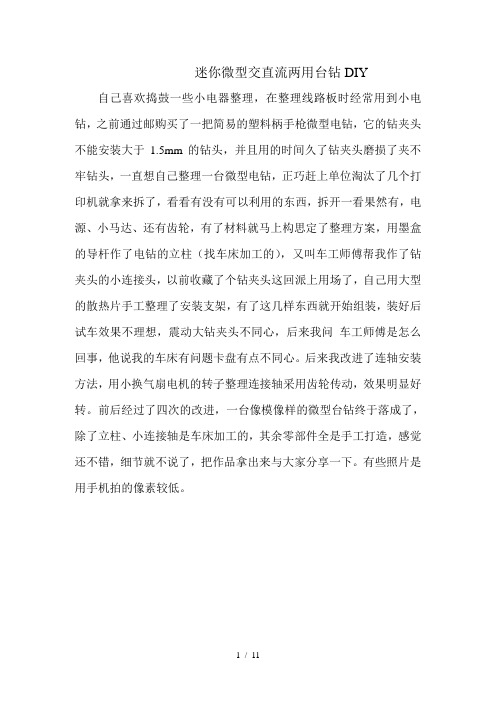

迷你微型交直流两用台钻DIY 自己喜欢捣鼓一些小电器整理，在整理线路板时经常用到小电钻，之前通过邮购买了一把简易的塑料柄手枪微型电钻，它的钻夹头不能安装大于1.5mm的钻头，并且用的时间久了钻夹头磨损了夹不牢钻头，一直想自己整理一台微型电钻，正巧赶上单位淘汰了几个打印机就拿来拆了，看看有没有可以利用的东西，拆开一看果然有，电源、小马达、还有齿轮，有了材料就马上构思定了整理方案，用墨盒的导杆作了电钻的立柱（找车床加工的），又叫车工师傅帮我作了钻夹头的小连接头，以前收藏了个钻夹头这回派上用场了，自己用大型的散热片手工整理了安装支架，有了这几样东西就开始组装，装好后试车效果不理想，震动大钻夹头不同心，后来我问车工师傅是怎么回事，他说我的车床有问题卡盘有点不同心。
后来我改进了连轴安装方法，用小换气扇电机的转子整理连接轴采用齿轮传动，效果明显好转。
前后经过了四次的改进，一台像模像样的微型台钻终于落成了，除了立柱、小连接轴是车床加工的，其余零部件全是手工打造，感觉还不错，细节就不说了，把作品拿出来与大家分享一下。
有些照片是用手机拍的像素较低。
图1 打印机的电源，输入220V,输出24V 图2 打印机的小马达，力气还蛮大的图3 控制电路实物图4 电源作了改进增加了交直流转换、升压、调速等功能，停电时可用蓄电池供电。
升压电路稳压调速电路控制电路框图图5这是第三次用换气扇转子改进的钻夹头连接头与传动轴图6 手工整理的铝合金支架图7 用墨盒导杆整理的立柱图8 整理简易的行程开关图9 组装后的行程开关以下是组装好的台钻四个方面的照片高度可调适合安装不同规格的钻头，最大5mm[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]11 / 11。
钻孔设备制作方法
钻孔设备是一种常见的工业设备，用于在各种材料中钻孔。
本文将介绍一种简单的钻孔设备制作方法，包括材料准备、设备组装和使用技巧。
一、材料准备
制作钻孔设备需要以下材料：
1. 一根直径为10毫米的钢管，长度为50厘米。
2. 一块厚度为5毫米的钢板，长宽均为20厘米。
3. 一台电动钻。
4. 一把钳子。
5. 一把扳手。
6. 一些螺丝和螺母。
二、设备组装
1. 将钢板固定在钢管的一端，用螺丝和螺母固定。
2. 在钢板上钻一个直径为10毫米的孔，孔的位置应该与钢管的中心对齐。
3. 将电动钻插入钢管的另一端，用钳子和扳手将电动钻固定在钢管上。
4. 将钢管竖直放置，将需要钻孔的材料放在钢板上，用螺丝和螺母将
材料固定在钢板上。
5. 打开电动钻，开始钻孔。
三、使用技巧
1. 在钻孔之前，应该先确定钻孔的位置和深度。
2. 在钻孔过程中，应该保持电动钻的稳定，避免晃动。
3. 钻孔时应该适当加压，但不要过度用力，以免损坏钻头。
4. 钻孔完成后，应该及时清理钻孔中的碎屑和灰尘。
总之，制作钻孔设备并不难，只需要准备好材料，按照上述步骤进行
组装即可。
在使用时，应该注意安全，遵循使用技巧，以保证钻孔的
质量和效率。
⾃制diy精密⼩台钻话说，我做了⼀盒这个照⽚ 008.jpg再来就是打孔了，可是我没有台钻，只有⼀个不能调速的电磨和精度只能⽤来拧螺丝的⼏个充电钻，要在这个⽊块上定位开2mm通孔未免太过勉强。
我上⽹看了⼀下，⼀百多的台钻还真多，不敢买。
摊上精密两字的都贵的不想买。
做⼿串⽽已。
昨天还看见坛⼦⾥有兄弟做了⼀串⼿串就出新买的台钻。
单位倒是有⼀台，可是那是个半⼈⾼的⼤家伙，先不说夹头最⼩夹4mm，就是那个精度。
我还不如⽤充电钻。
有需要就有动⼒，那个怎么说来着——do it yourself！go！以上是借⼝，呵呵。
其实我早就想把09年去常州出差时脑⼦⼀热就买的光轴滑块给⽤了，再放就要长霉了。
这⾥吐槽⼀下，这种光轴滑块的精度真的不⾏，想买来做精密轨道的⽊友还是死⼼吧。
单个滑块在光轴上⽤⼿轻轻左右晃晃你就会发现很⼤的旷量，所以做这么点⼩台钻我⽤了四个滑块来抵消旷量。
我曾想过⽤光轴来做台锯靠⼭，结果惨痛。
/thread-202086-1-1.html这是我做的圆锯倒装。
罗嗦了半天，⼀点⼩经验教训。
希望⼤家diy时少⾛弯路。
下⾯上图IMG_20130818_094550.jpg结构很简单，关键在开孔、定位、安装。
就是想要达到精密度就要付出⼤量繁琐的劳动，⽐如光轴和底板的平⾏；光轴之间的平⾏；装上电钻⽀架后要再调整和底板的平⾏。
很⿇烦！！其实台钻的升降轨道⽐这个还简单，越简单越好调节。
可是我⼿头只有这些。
安装图只有上⾯⼀张，我是⼀个⼈⼲活，⽽且有⼀定程度上的“遇到困难就暴躁”症，所以照⽚很少。
完成图照⽚ 001.jpg底板和侧板是报废的变频器上拆下来的，精密⼩台钳是买的。
照⽚ 002.jpg电磨靠那个⽩⾊的尼龙块固定，上⾯三个螺丝的作⽤从左到右依次是：固定尼龙块、电磨定位、固定尼龙块兼夹紧。
尼龙块上开了38mm的孔，然后再侧⾯锯开4毫⽶左右的豁⼝，装上⼿拧螺丝就可以快速夹紧电磨。
照⽚ 003.jpg照⽚ 006.jpg照⽚ 007.jpg照⽚ 005.jpg试了⼀下，效果很好。
自制小台钻教程
本着低碳生活的原则，本人比较喜欢把身边一些废物稍加改造再利用！
大学毕业的时候宿舍开水房改造，水龙头计价器上敲下来的马达。
当时路过觉得会有用，就从垃圾堆里面捡出来，一直收藏到现在，而且从重庆带到宜昌来。
既然这么大老远带过来就应该单废铁丢掉，想了想还是用来打造一个*******
当个正面图
要想重生就的毁灭，我先给它来个解剖！上工具先！！
先下掉正面三个连接固定螺丝！
内部齿轮结构！
拿掉正面盖，内脏图~~~
其他的齿轮都是套在轴上，但是这个连接在正面上的齿轮怎么也从不掉，本来以为这齿轮冒上的东东是用来固定的，而且应该可以融化，但是用电烙铁试了几次都不奏效！
还好哥哥及时发现这个连接是后面的齿轮套上去的，找准连接点，轻轻一敲，就搞定了~~~
分尸成功，看你还吊不吊，嘻嘻！！！！
花开两枝，各朝一边！再回过来弄马达这边，卸掉底板与马达连接的三个螺丝~~~~~~
so easy 再次分尸成功~~~。
自制台钻最简单的方法
制作台钻的方法有很多种，其中最简单的方法如下：
所需材料：
- 一块硬质木材（如橡木、胡桃木等）
- 电钻
- 钻头
步骤如下：
1. 首先，选择一块硬质木材来制作台钻的手柄部分。
根据个人需求，手柄的长度可以根据实际情况进行切割和修整。
2. 然后，使用电钻和相应的钻头将手柄的一端钻孔。
钻孔的直径和深度要与手柄另一端连接的工具头匹配。
3. 最后，将工具头插入手柄的钻孔中，确保连接牢固。
现在，您就可以使用自制的台钻进行工作了。
请注意，这种最简单的方法适用于一些简单的操作，如钻孔和打孔。
如果需要进行更复杂和精细的工作，可能需要更专业的台钻设备。
同时，请务必在使用台钻时注意安全，并采取必要的防护措施。
自制木匠工具台板
先下料,锯切腿儿和横档,再下桌面的料。
为了划线准确,先做了一个划线器,就是好用,比用尺子和铅笔划线又准确又快捷。
做榫眼的深度是4cm(暗榫),先要台钻钻卯,再用凿子一点点凿的。
步骤2:榫结构制作榫头做起来挺费劲的,桌腿、横撑的料比较厚实,锯起来也费劲,还必须要保证尺寸的精准。
开榫凿卯,这次决心按传统家具的作法来做,做榫卯结构。
步骤3:组装框架桌腿上要拼插横梁,所以提前先开好了槽。
桌腿上开的洞,用于上自攻钉再加连接结构。
手工木钻的制作方法
手工木钻是一种传统的木工工具，适用于钻孔，制作家具等工序。
下面是手工木钻的制作方法。
材料：
1. 钢条，约长30厘米，直径1厘米。
2. 钻头，直径为木杯大小的一半。
3. 钢丝，钢筋等的剩余材料可以用来制作钻头。
4. 木杯，用于制作钻头和椎体。
步骤：
1. 确定钻头直径：根据需要钻孔的大小选择相应的直径。
2. 制作钻头：将钢丝弯曲成V型，并用切割器将其接近于长度。
通过锤击和钳子，将两端粘在单独的工作板上。
接下来，将工作板放
在火堆或氧气化焊炉中，等待我感到金属充分热量。
通过锤击，使钢
丝弯曲成圆形，直到它的直径匹配所需大小。
然后将钻头打磨光滑，
保持锋利。
3. 制作钻体：将钢条截短，并在一端用锤子将其锤扁。
另一端用
切割器加工成锥形，打磨光滑，以保证其容易插入钻孔。
4. 组合钻头和钻体：将钻头插入钻体中，固定于钻体的扁平端部。
用铁锤将钻头紧紧钉在钻体上，使之牢固。
手工木钻的制作方法虽然简单，但需要掌握一定的技巧。
只要遵循正确的步骤和使用适当的工具，你就能制作出一把高质量的手工木钻。
自制台钻导钻台
原作：Gari Rogowski 翻译：Liu
Yuxiang
台钻与其它电动工具一样，如果没有夹持工具固定并导引工件，它就不会胜任太多的木工工作。
我自己设计制作了很多这类工具，材料多用实木或者中密度纤维板，并且尽可能简单实用，可以夹持不同尺寸、特殊各异的工件，也可以用它钻各种角度的孔。
其实，台钻本来是为金工设计的，它上面自带的铁质工作平台太小，无法夹持体积较大的板材。
因此，第一步就
要在原有平台上加装一只更大些的辅助平台，材料可以用实
木板或者中密度纤维板，工艺很简单，可以用螺丝将做好的
辅助平台固定到原有铁质平台上，如果你想让它方便拆卸，也可以制作一个右图所示的辅助平台，它可以用夹具固定到铁质平台上。
更大的辅助平台把用实木板或中密度板做的木质辅助平台用夹具固定到原
有的铁质平台上面，扩大了工作面。
滑板用双板胶合制成，有足够厚度在上面做出安装滑块的浅槽，滑块采用胶合方式固定在滑板浅槽里（可防止发生位移影响滑板的精确运行）。
滑板侧面安装靠山，并用一个挡板配合靠山来确定工件位置，也可以在滑板下面也夹装一个挡板，用于控制榫眼的长度。
使用时，先在滑板上固定好工件，用金属钻头钻榫孔，下钻用力要轻，如下钻很吃力，可换直径稍小
的木工钻头掏空榫眼后，再用金属钻头修平榫眼侧壁。
不规则工件必须固定牢靠好后再钻。
不规则工件容易让人联想到保龄球，但那是另外一回事儿。
这里以圆柱型工件为例，钻前用V 型木块固定可提供两个接触面，稳定性大大提高。
（见下页左下图）。
V 型木块可用台锯加工制作，方法是将台锯的锯片调整为45度角，在一块厚木方的一面上开槽。
其它的不规则形状工件就得临场准备了。
例如可用在木制辅助工作台上钻入几个木螺钉的方法固定，感觉固定不牢靠时，就多用几个木螺钉。
要为台钻安装靠山。
在钻较大的孔时，钻头可能会带起工件一起旋转，并带来伤害。
如果你不想被工件击伤，最好为在辅助平台上再加装一个靠山来固定工件，即使被加工工件未紧靠其上，它也会制止工件的突然旋转，增加钻孔时的安全性。
如果你想在一个工件上钻一些与工件边缘平行的孔，靠山是必备的辅助设施，钻孔前，只需调整钻头中线与靠山之间的距离，把工件贴紧靠山之前，要先清除靠山附近的木屑。
定期用直尺校验靠山，确定没有弯曲。
钻多个孔时要使用挡板，这种办法要比在工件上单独划线标志精确得多。
挡板只是能用夹具固定到靠山上的一块木方，如上面左图就是一个自制的可活动挡板，不用时可将挡板翻上去，再用时翻下来，挡板的位置不会变化。
在钻类似书柜和橱柜的侧板内的排孔时，还可以用一些厚度均等的隔板使孔距均匀。
方法：把一排隔板垂直放到辅助平台上，第一个隔板外面靠紧挡板，再贴紧靠山放上工件，工件的一头贴紧最后一块隔板，每钻一个孔就撤除一个隔板。
为了适合不同孔距的需要，我准备了各种厚度的隔板放在台钻附近备用。
（见右上图示）
用台钻掏榫眼的两种办法。
第一种，如没有雕刻机，可以用台钻安装木工钻头掏挖榫眼，再用凿子收边。
方法：把工件贴紧靠山，两边用挡板固定位置，先钻榫眼外侧两个孔，再逐个交叠钻中间各孔，钻时注意孔间交叠不要太多，以防钻头钻空。
第二种，在可沿滑道滑动的辅助工作台上钻榫孔，这个辅助工作台由两部分构成：带有两条凸出滑块的滑板、有两条凹入滑道并用螺栓固定到台钻铁质平台上的基座。
（见下页上图）
如何钻90度以外的不规则角度。
多数台钻的工作平台都可以沿轴线倾斜，但是我不习惯前后挪动平台，用完后还要使其恢复水平。
而且台钻上的角度仪精度实在令人不敢恭维。
我发现最简单的办法就是倾斜工件，而不是工作平台。
在工件上先划出角度线，然后在下面一端垫上一个木块，来回调整木块的位置，使角度线与钻头成一线即可。
开钻时，要保持工件稳定。
还有另一个更把握的钻角度方法，把两块木板的一边用平铰链连接在一起，中间夹入一条木方，前后移动木方可改变上侧木板的倾斜角度，调准所需角度后，可用木螺丝固定木方的位置，防止其滑动引起角度变化。
（见下面右图）
专门用于钻斜穿孔的辅助靠山。
制作桌子时，安装桌面的方法有很多种，其中一种是在桌裙板内侧面钻一些斜穿孔，螺丝将从这些孔中拧入桌面的底面。
钻这些孔时，我制作了一个专用的倾斜靠山，靠山的内面向外倾斜15度角。
钻桌子裙板时，把裙板贴紧靠山固定，钻这样的角度时，一般使用普通麻花钻头，当然也可以用木工钻头。
下钻时要慢，防止钻头卡住。
如何钻复合孔
复合孔分为两种：对称和不对称的。
对称孔是指孔与木料的两个参照面角度一致，不对称孔反之。
如椅子腿就属于后者，椅子腿的一面可能与地板呈80度角，而另一面可能与地板呈82度角。
要钻这样的孔，必须先用调整倾斜台钻工作台的办法找准第一个角度，然后再用上述带有铰链的支架来找出第一个角度。
为避免钻歪，应在工件上事先划出角度线，并且下钻之前好仔细检查角度。
在木料的横截面上钻孔。
在一个长板的横截面上钻孔至少要具备如下两个条件之一：极大的耐力或者有一个专用的支架提供辅助。
你可以简单地把钻台调整为90度角，放上工件并反复调整位置再固定好，这其间要做很多无用功。
这里有个简单办法，制作一个垂直的由两部分构成的导钻台，这个有点类似于钻榫眼的那个辅助工具，也包括一个基座和一个可移动滑板，滑板上有靠山。
在靠山上固定好工件后，工件可随滑板前后移动同时保持垂直位置（或者其它设定的角度）不变。
（见上图）像台锯一样，很多木工工作中都要用到台钻，但它的精确工作离不开导钻台等辅助工具的帮助。
