液晶电视背光板（高压板）电路原理一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。
而早期的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。
先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。
目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。
另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。
在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。
但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。
而此时，所有发光的条件都满足了，背灯管当然就发光了。
是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。
但是，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压，即控制电压（根据机型及厂家设计状况，由高低两种电压控制，一般均为3.3或5V控制），只有有了控制电压，才能保证升压板上的供电随着开关机器而通断（另有一部份机子是控制IC 振荡等）。
修电视机电源的原理电视机是现代家庭中常见的娱乐电器，而电视机的正常运行离不开电源的供电。
电视机电源的主要原理是将交流电转换为直流电，并提供所需的电流和电压来驱动电视机的各个部件。
电视机电源的基本原理如下：1. 输入电源：在家庭中，电源为220V/50Hz的交流电。
这是通过插座连入电视机的主电源。
输入电源提供了所需的能量来驱动电视机的各个部件。
2. 输入过滤器：输入过滤器主要功能为过滤掉电源中的一些噪音和杂质。
这样可以保证电视机电源的正常工作，并避免噪音干扰电视机的图像和声音质量。
3. 电源开关：电源开关是电视机的开关按钮，用于控制电视机的开关机。
当电源开关打开时，电源开始工作，当电源开关关闭时，电视机停止供电。
4. 整流器：交流电转换为直流电是电源的基本功能。
整流器是负责将输入的交流电转换为输出的直流电的关键部件。
常见的整流器电路有半波整流电路和全波整流电路。
整流器通过半导体器件（如二极管）将交流电转换为单向导通的直流电。
5. 滤波器：直流电虽然是单向导通的，但仍然存在一些纹波（ripple），即直流电中的交流成分。
滤波器的主要目的是去除这些纹波，使直流电更加纯净和稳定。
滤波器一般由电容器和电感器组成，通过组合不同的电容和电感值，可以实现不同程度的滤波效果。
6. 电源调节器：电源调节器是确保电源输出电压和电流稳定的部件。
当电源电流或电压发生变化时，电源调节器会自动调整输出电压和电流，以保持恒定的供电参数。
这可以有效地保护电视机的各个部件，并延长其使用寿命。
7. 输出电路：输出电路是将电源输出的直流电供应给电视机的各个部件。
电视机的各个电路模块，如音频电路、视频电路、控制电路等都需要供电。
输出电路会根据不同的部件需求，提供适当的电流和电压。
总之，电视机电源通过将家庭交流电转换为直流电，并提供稳定的电流和电压来驱动电视机各个部件的正常工作。
通过输入过滤器、整流器、滤波器和电源调节器等组成的电路，可以确保电视机电源的稳定性和可靠性。

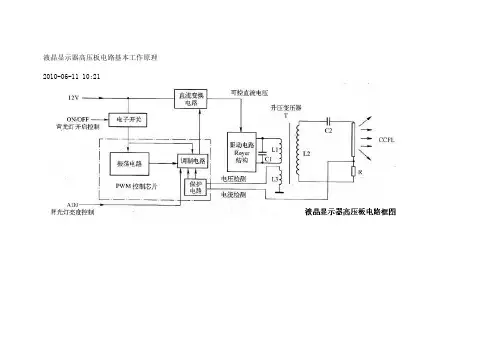

液晶显示器高压板电路基本工作原理2010-06-11 10:21高压板电路是一种DC/AC(直流/交流)变换器，它的工作过程就是开关电源工作的逆变过程。
开关电源是将市电电网的交流电压转变为稳定的12V直流电压，而高压板电路正好相反，将开关电源输出的12V直流电压转变为高频(40～80kHz)的高压(600～800V)交流电。
电路主要由驱动电路(振荡电路、调制电路)、直流变换电路、Royer结构的驱动电路、保护检测电路、谐振电容、输出电流取样、CCFL等组成。
在实际的高压板中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制IC。
驱动电路采用Royer结构形式。
Royer结构的驱动电路也称为自激式推挽多谐振荡器，主要由功率输出管及升压变压器等组成，、组成一个具有亮度调整和保护功能的高压板电路。
图中的ON/OFF为振荡器启动/停止控制信号输入端，该控制信号来自驱动板(主板)微控制器(MCU)。
当液晶显示器由待机状态转为正常工作状态后，MCU向振荡器送出启动工作信号(高/低电平变化信号)，振荡器接收到信号后开始工作，产生频率40～80kHz的振荡信号送入调制器，在调制器内部与PWM激励脉冲信号，送往直流变换电路，使直流变Royer L1(相当于电感)组成自激振荡电路，产生的振荡信号经功率放大和升压变压器升压耦合，输出高频交流高压，点亮背光灯管。
为了保护灯管，需要设置过电流和过电压保护电路。
过电流保护检测信号从串联在背光灯管上的取样电阻R上取得，输送到驱动控制IC IC。
当输出电压及背光灯管工作电流出现异常时，驱动控制IC控制调制器停止输出，从而起到保护的作用。
调节亮度时，亮度控制信号加到驱动控制IC，通过改变驱动控制IC输出的PWM脉冲的占空比，进而改变直流变换器输出的直流电压大小，也就改变了加在驱动输出管上的电压大小，即改变了自激振荡的振荡幅度，从而使升压变压器输出的信号幅度、CCFL两端的电压幅度发生变化，达到调节亮度的目的。

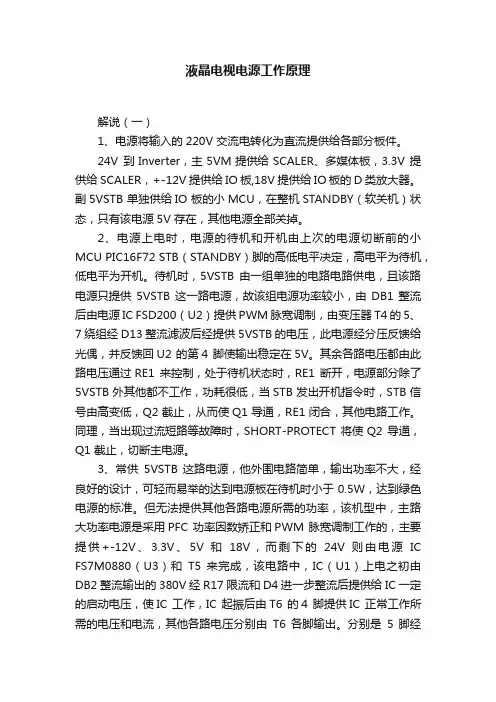

液晶电视电源工作原理解说（一）1、电源将输入的220V 交流电转化为直流提供给各部分板件。
24V 到Inverter，主5VM提供给SCALER、多媒体板，3.3V 提供给SCALER，+-12V 提供给IO 板,18V 提供给IO 板的D 类放大器。
副5VSTB 单独供给IO 板的小MCU，在整机STANDBY（软关机）状态，只有该电源5V 存在，其他电源全部关掉。
2、电源上电时，电源的待机和开机由上次的电源切断前的小MCU PIC16F72 STB（STANDBY）脚的高低电平决定，高电平为待机，低电平为开机。
待机时，5VSTB 由一组单独的电路电路供电，且该路电源只提供5VSTB 这一路电源，故该组电源功率较小，由DB1整流后由电源IC FSD200（U2）提供PWM 脉宽调制，由变压器T4 的5、7 绕组经D13 整流滤波后经提供5VSTB 的电压，此电源经分压反馈给光偶，并反馈回U2 的第4 脚使输出稳定在5V。
其余各路电压都由此路电压通过RE1 来控制，处于待机状态时，RE1 断开，电源部分除了5VSTB 外其他都不工作，功耗很低，当STB 发出开机指令时，STB 信号由高变低，Q2 截止，从而使Q1 导通，RE1 闭合，其他电路工作。
同理，当出现过流短路等故障时，SHORT-PROTECT 将使Q2 导通，Q1 截止，切断主电源。
3、常供5VSTB 这路电源，他外围电路简单，输出功率不大，经良好的设计，可轻而易举的达到电源板在待机时小于0.5W，达到绿色电源的标准。
但无法提供其他各路电源所需的功率，该机型中，主路大功率电源是采用PFC 功率因数矫正和PWM 脉宽调制工作的，主要提供+-12V、3.3V、5V 和18V，而剩下的24V 则由电源IC FS7M0880（U3）和T5 来完成，该电路中，IC（U1）上电之初由DB2 整流输出的380V 经R17 限流和D4 进一步整流后提供给IC 一定的启动电压，使IC 工作，IC 起振后由T6 的4 脚提供IC 正常工作所需的电压和电流，其他各路电压分别由T6 各脚输出。
海信TLM32V67液晶彩电工作原理介绍一、方案概述：本方案MST6E16JS 是MStar 公司推出的一款单芯片、低成本的音/视频处理芯片，其特点是集成度较高，可以用这颗芯片外加一颗FLASH 和DDR，就可以完成一款低成本全球机的平板电视方案，适用于26、32、37，42 寸的LCD TV。
1、图像处理：采用MStar 公司的嵌入式芯片MST6E16JS，该芯片包括CPU 控制、A/D转换、SCALER、DEINTERLACE、数字解码、音频处理、HDMI1.3 处理、JPEG 和MP3 解码，中频解码等功能。
2、伴音处理：内嵌。
3、伴音功放：喇叭通道根据机器尺寸，32 寸以下机型使用TDA7266SA，伴音供电电压为12V；37 寸以上机型使用TPA3101D，伴音供电电压为12V 或14V。
4、高频头：采用分离式频率合成高频头TDQ-6FT/W116H。
5、中放处理：内嵌。
6、FLASH：采用MXIC 公司的KH25L1605D 芯片，容量为16Mbit。
7、软件升级：采用总线方式进行，同时支持从U 盘升级。
（一）电源部分：主板电压分为12V、5Vstb、5VM、VCC-A、3.3V、1.2V、33V 等几路，其电源分配如1、12V 供电：从电源板直接输出，给液晶屏、伴音功放、T-CON 电路等供电，同时经过转换后给高频头等供电；2、5Vstb 供电：从电源板直接输出，经过转换后给主芯片、E2PROM，FLASH 等供电；3、5VM 供电：从电源板直接输出，经过转换后给DDR 供电；4、VCC-A 供电：从电源板直接输出，给伴音功放电路供电；5、3.3V 供电：利用5Vstb 经过U5 转换后输出，给主芯片、E2PROM，FLASH 等供电；6、1.2V 供电：利用5Vstb 经过U9 转换后输出，给主芯片供电；7、33V 供电：从12V 经过转换电路后输出，给高频头提供调谐电压；8、5VA 供电：从12V 经过N24 转换后输出，给高频头、PI5V330，TDA4052 等供电。
液晶电视电源电路工作原理与检修-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除液晶电视电源电路工作原理与检修(总18页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除液晶电视电源电路工作原理与检修前言：液晶电视的电源与传统CRT电视电源相比，不仅多出了PFC电路、桥式开关电路，而且保护电路也更加复杂和完善。
虽然很多专业电源厂家为液晶电视开发的电源板种类繁多，但原理大同小异。
本期以康佳台达液晶电源为例，讲解液晶电源工作原理与故障检修的思路与方法。
液晶电视电源主要由待机副电源、PFC(功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成，其输出一般有24v、12V、5V等几组电压，由主板CPu 控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。
所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS—ON，让电源板上的PFC电路工作，产生正常的PFC电压(400V左右)，接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v和+24v电压给后级负载电路供电。
其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电；+24v电压主要给背光电路(高压板)供电。
这里我们先介绍一下液晶电源中的特殊单元电路。
1．升压直流斩波电路 PFC电源采用的就是该电路。
它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同。
这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。
升压原理如图2。
上面是Q1导通状态图，下面是Q1截止状态图。
海信TLM42V68PA液晶彩电电路原理分析从上图可以看出，此电源方案的构成主要可分为以下几个部分：PFC部分、DC/DC部3、INVERTER部分：采用O2公司的OZ9938芯片，拓扑结构是半桥电路。
将PFC输出的380V电压通过半桥变换，经过一级隔离变压器后，再经八个并联的高压变压器，输出灯管需要的高压交流电进行点灯。
其中，每一个高压变压器点亮两根灯管，共计十六根灯管。
（二）各功能模块介绍：1、PFC部分：PFC（PowerFactorCorrection）即功率因数校正，主要用来表征电子产品对电能的利用效率。
功率因数越高，说明电能的利用效率越高，该部分的作用为能够使输入电流跟随输入电压的正弦变化。
从电路上讲，整流桥后大滤波电解的电压将不再随着输入电压的变化而变化，而是一个恒定值。
PFC主控部分采用安森美公司的NCP1653A芯片，NCP1653A是为连续导电升压模式工作的功率因数校正电路设计的，使得该芯片升压电路的输出电压可以恒定也可以跟随输入电压变化（但仍比输入电压高），该芯片的工作频率是67K Hz。
使用该芯片设计，外围电路简单且总体结构紧凑。
芯片内部提供了多种保护功能，包括平均电流模式或电压模式控制、软启动、V CC滞后欠压闭锁、欠压、过压和过载保护，以及芯片过热保护等。
以下部分为结合各管脚功能的工作原理简介：管脚功能：＃1脚：反馈/关断，具体描述如下：（1）该引脚正常电压范围在2.5V以下，在该脚加一个电容到地滤波（一般取102即可）。
在恒定电压输出时，输出电压为Iref×Rfb+V PIN1，由于Vpin1是2.5V以下，可以忽略不计，Iref为204微安（误差范围192～208微安）；（2）由于某种原因导致输出电压升高（过压情况出现），当输出电压高到1.07倍原来设定电压时，＃7脚驱动关断，输出电压回落，起到过压保护作用；（3）输出电压低，例如：Rfb断开（开路），此时＃1脚电压变低，关掉芯片的条件：当流入＃1 脚的电流低于Iref 的8%时，也就是说如果Rfb 断开时，该芯片不工作。
