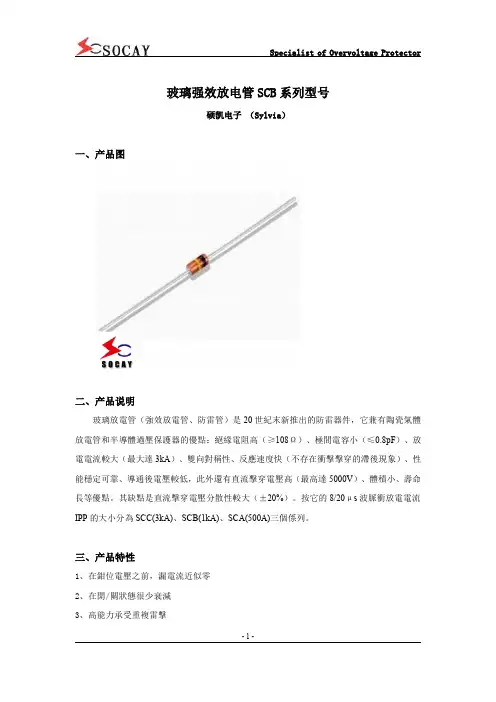

玻璃强效放电管SCB系列型号硕凯电子（Sylvia）一、产品图二、产品说明玻璃放電管（強效放電管、防雷管）是20世紀末新推出的防雷器件，它兼有陶瓷氣體放電管和半導體過壓保護器的優點：絕緣電阻高（≥108Ω）、極間電容小（≤0.8pF）、放電電流較大（最大達3kA）、雙向對稱性、反應速度快（不存在衝擊擊穿的滯後現象）、性能穩定可靠、導通後電壓較低，此外還有直流擊穿電壓高（最高達5000V）、體積小、壽命長等優點。
其缺點是直流擊穿電壓分散性較大（±20%）。
按它的8/20μs波脈衝放電電流IPP的大小分為SCC(3kA)、SCB(1kA)、SCA(500A)三個係列。
三、产品特性1、在鉗位電壓之前，漏電流近似零2、在開/關狀態很少衰減3、高能力承受重複雷擊4、低電極電容(≤1.0pF)和高隔離(≥100MΩ)5、符合RoHS標準6、雙邊對稱7、溫度、濕度和亮度不敏感8、操作溫度：-25℃~+65℃9、存儲溫度：-25℃~+85℃10、依據J-STD-020，滿足MSL水平1四、产品应用1、電源2、電機火花消除3、繼電器開關電火花的吸收4、數據線脈衝保護5、電子設備要求UL497A和UL497B標準6、電話/傳真/調製解調器7、高頻信號發射機/接收機8、衛星天線9、無線電放大器10、報警係統11、陰極射線管顯示器/電視五、产品型号SCB-141N，SCB-181N，SCB-201M，SCB-251M，SCB-301M，SCB-401M，SCB-471M，SCB-501M，SCB-601M，SCB-102M，SCB-152M。

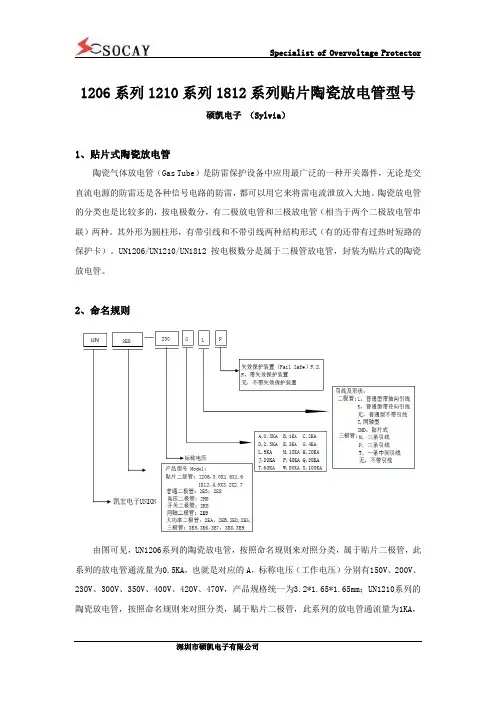

1206系列1210系列1812系列贴片陶瓷放电管型号硕凯电子（Sylvia）1、贴片式陶瓷放电管陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。
陶瓷放电管的分类也是比较多的，按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。
其外形为圆柱形，有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡）。
UN1206/UN1210/UN1812按电极数分是属于二极管放电管，封装为贴片式的陶瓷放电管。
2、命名规则由图可见，UN1206系列的陶瓷放电管，按照命名规则来对照分类，属于贴片二极管，此系列的放电管通流量为0.5KA，也就是对应的A，标称电压（工作电压）分别有150V、200V、230 V、300V、350V、400V、420V、470V，产品规格统一为3.2*1.65*1.65mm；UN1210系列的陶瓷放电管，按照命名规则来对照分类，属于贴片二极管，此系列的放电管通流量为1KA，也就是对应的B，标称电压（工作电压）分别有150V、200V、230V、300V、350V、400V、420V、470V，产品规格统一为3.2*2.5*2.5mm；UN1812系列的陶瓷放电管，按照命名规则来对照分类，属于贴片二极管，此系列的放电管通流量为2KA，也就是对应的C，标称电压（工作电压）分别有90V、150V、200V、230V、300V、350V、400V、470V、600V，产品规格统一为4. 5*3.2*2.7mm。
由此我们便大概可以知道UN1206系列/UN1210系列/UN1812系列的陶瓷放电管具体有哪些型号了。
3、贴片陶瓷放电管型号（1）名称： UN1206-SMD系列型号：UN1206-150ASMD、UN1206-200ASMD、UN1206-230ASMD、UN1206-300ASMD、UN1206-350ASMD、UN1206-400ASMD、UN1206-420ASMD、UN1206-470ASMD型号：UN1210-150BSMD、UN1210-200BSMD、UN1210-230BSMD、UN1210-300BSMD、 UN1210-350BSMD、UN1210-400BSMD、UN1210-420BSMD、UN1210-470BSMD（3）名称：UN1812-SMD系列型号：UN1812-90CSMD、UN1812-150CSMD、UN1812-200CSMD、UN1812-230CSMD、 UN1812-300CSMD、UN1812-350CSMD、UN1812-400CSMD、UN1812-470CSMD、 UN1812-600CSMD3、小结陶瓷贴片二极管主要的就是以上三个系列。
