陶瓷放电管的工作原理陶瓷放电管是一种利用陶瓷材料制成的电子器件，它具有较高的耐热性、耐高压性和耐腐蚀性。
它的工作原理是基于电场发射原理和放电效应。
陶瓷放电管的工作原理涉及到电场发射。
在陶瓷放电管的结构中，有一个阴极和一个阳极。
阴极通常由钨丝或其他材料制成，而阳极则是由金属或合金制成。
当陶瓷放电管被加热到一定温度时，阴极表面的电子会获得足够的能量，克服表面势垒并从阴极发射出来。
陶瓷放电管的工作原理还涉及到放电效应。
当阴极发射的电子穿过空间并到达阳极时，它们会与气体分子碰撞。
这些碰撞会引起气体分子的电离和激发，从而形成电子和离子的电流。
此时，陶瓷放电管处于放电状态。
陶瓷放电管的工作原理还与管内的气体种类和压强有关。
常见的气体种类包括氩气、氖气和氦气等。
当气体压强较小时，放电电流较小；而当气体压强较大时，放电电流较大。
这是因为气体压强的增加会增加电子与气体分子碰撞的机会，从而增加放电电流。
陶瓷放电管还具有自恢复性能。
这意味着当放电结束后，陶瓷放电管可以自动恢复到初始状态。
这是由于放电过程中产生的电离和激发的气体分子会重新组合成为中性分子，而陶瓷材料具有较高的耐腐蚀性，不会受到气体分子的腐蚀。
陶瓷放电管在实际应用中有着广泛的用途。
它可以用于气体放电显示器、气体放电灯、气体激光器等设备中。
此外，陶瓷放电管还可以用于电子学实验和科研领域，用于研究气体放电现象和放电特性。
总结起来，陶瓷放电管的工作原理是基于电场发射原理和放电效应。
通过加热阴极使电子获得足够的能量，从而发射出来，然后电子与气体分子碰撞，产生电流，并且具有自恢复性能。
陶瓷放电管在许多领域中发挥着重要的作用，是一种非常重要的电子器件。
陶瓷气体放电管1. 简介陶瓷气体放电管是一种使用气体放电产生可见光和紫外线的装置。
它由外壳、电极、填充气体以及辅助电路等部分组成。
陶瓷气体放电管通常用于照明、显示、激光器、电子设备等领域。
它具有体积小、寿命长、发光效率高等特点，因此在现代科技发展中扮演着重要角色。
2. 结构陶瓷气体放电管的结构主要由以下几个部分组成：2.1 外壳陶瓷气体放电管的外壳通常采用陶瓷材料制成，具有良好的耐热性和耐压性。
外壳的设计旨在保护内部电路和装置，同时也确保放电发光的稳定性和安全性。
2.2 电极陶瓷气体放电管中的电极主要有阴极和阳极两种。
阴极是放电的主要部分，负责向气体中释放电子。
阳极则用于收集流经管内气体的电流。
电极通常采用导电材料制成，如钨、铝等。
2.3 填充气体陶瓷气体放电管的填充气体是产生放电的关键因素。
常见的填充气体有氖气、氩气、氙气等。
这些气体通常能够在放电时产生可见光和紫外线。
2.4 辅助电路陶瓷气体放电管中的辅助电路用于提供正常工作所需的电压和电流。
辅助电路包括电源、控制电路等。
3. 工作原理陶瓷气体放电管的工作原理是通过高电压激励填充气体，使其在管内产生放电现象。
当电极上施加足够高的电压时，阴极释放的电子会与填充气体中的原子或分子发生碰撞，激发其电子跃迁并发射光子，从而产生可见光或紫外线。
不同的填充气体和电极材料会导致不同的放电现象。
例如，氖气放电会产生红色光芒，氩气放电则产生蓝绿色光芒。
通过控制填充气体的种类和压强，可以实现不同颜色的光发射。
4. 应用领域陶瓷气体放电管在多个领域具有广泛的应用：4.1 照明陶瓷气体放电管在照明领域中被广泛使用。
其高发光效率和寿命长的特点使得其成为节能高效的照明设备。
此外，陶瓷气体放电管还可提供不同颜色的光源，满足不同场合的照明需求。
4.2 显示陶瓷气体放电管也广泛应用于显示技术中，如电视、屏幕和标牌等。
由于其发光效率高和对比度好，陶瓷气体放电管被认为是一种理想的显示设备。
G as D ischarge T ubes Selection Guide陶瓷气体放电管产品选型指南GDT版权及最终解释权归君耀电子（BrightKing ）所有V2, 2018目录1GDT工作原理 (3)2GDT特点 (3)3GDT典型应用电路 (3)4GDT参数说明 (4)4.1.DC Spark-over Voltage 直流火花放电电压（直流击穿电压） (4)4.2.Maximum Impulse Spark-over Voltage 最大冲击火花放电电压（脉冲击穿电压） (5)4.3.Nominal Impulse Discharge Current 标称冲击放电电流 (6)4.4.Impulse Life耐冲击电流寿命 (7)5GDT选型注意事项 (7)5.1.直流击穿电压（DC-Spark-over Voltage）与脉冲击穿电压（Impulse Spark-over Voltage） (7)5.2.GDT的续流问题 (8)5.3.封装形式 (8)6GDT命名规则 (8)7君耀电子（BrightKing）GDT产品线 (9)7.1.两极放电管 (9)7.2.三极放电管 (10)1 GDT 工作原理GDT （Gas Discharge Tubes ），即陶瓷气体放电管。
GDT 是内部由一个或一个以上放电间隙内充有惰性气体构成的密闭器件。
GDT 电气性能取决于气体种类、气体压力、内部电极结构、制作工艺等因素。
GDT 可以承受高达数十甚至数百千安培的浪涌电流冲击，具有极低的结电容，应用于保护电子设备和人身免遭瞬态高电压的危害。
图1为典型的GDT 伏安特性图。
IV i 1i 2i 3U 1U 2U 3U 1 — 直流火花放电电压U 2 — 辉光电压U 3 — 弧光电压i 1 — 辉光至弧光转变电流i 2 — 峰值电流i 3 — 弧光至辉光转变电流图1 GDT 伏安特性曲线2 GDT 特点结电容低，大部分系列产品结电容不超过2pF ，特大通流量产品结电容在十几至几十皮法； 通流量大，我司GDT 单体8/20μs 波形的通流量范围为500A~100kA ； 直流击穿电压范围为75V~6000V ，脉冲击穿电压范围为600V~7800V ； 绝缘阻抗高，一般在1GΩ以上，不易老化，可靠性高；封装多样，有贴片器件及插件器件，两端器件及三端器件，圆形及方形电极，满足不同应用需求。

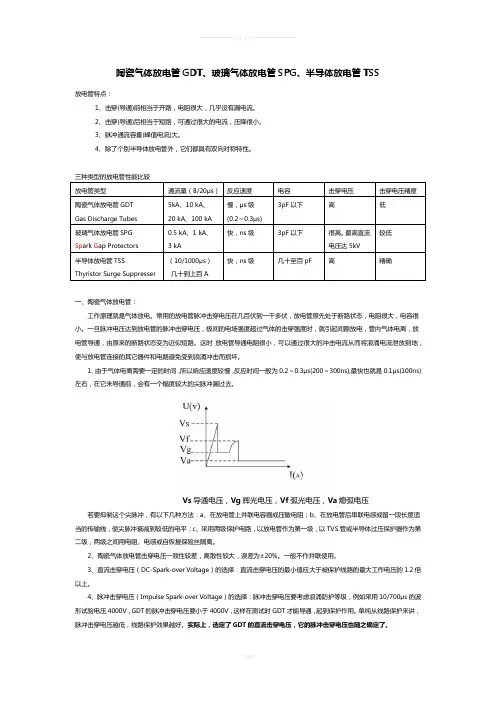

左右，在它未导通前，会有一个幅度较大的尖脉冲漏过去。
若要抑制这个尖脉冲，有以下几种方法：a、在放电管上并联电容器或压敏电阻；b、在放电管后串联电感或留一段长度适当的传输线，使尖脉冲衰减到较低的电平；c、采用两级保护电路，以放电管作为第一级，以TVS管或半导体过压保护器作为第二级，两级之间用电阻、电感或自恢复保险丝隔离。
2、陶瓷气体放电管击穿电压一致性较差，离散性较大，误差为±20%。
一般不作并联使用。
3、直流击穿电压（DC-Spark-over Voltage）的选择：直流击穿电压的最小值应大于被保护线路的最大工作电压的1.2倍以上。
4、脉冲击穿电压（Impulse Spark-over Voltage）的选择：脉冲击穿电压要考虑浪涌防护等级，例如采用10/700μs的波形试验电压4000V，GDT的脉冲击穿电压要小于4000V，这样在测试时GDT才能导通，起到保护作用。
单纯从线路保护来讲，脉冲击穿电压越低，线路保护效果越好。
实际上，选定了GDT的直流击穿电压，它的脉冲击穿电压也随之确定了。
5、冲击放电电流（通流量）的选择：要根据线路上可能出现的最大浪涌电流或需要防护的最大浪涌电流来选择。
6、续流问题：为了使放电管在冲击击穿后能正常熄弧，在有可能出现续流的地方（如有源电路中），可以在放电管上串联压敏电阻或自恢复保险丝等限制续流，使它小于放电管的维持电流。
二、玻璃气体放电管：SPG（Spark Gap Protectors），玻璃气体放电管，也称强效气体放电管。
1、反应速度快（与陶瓷气体放电管不同，不存在冲击击穿的滞后现象）。
SPG 内部由半导体硅集成，在动作时，当外加电压增大至超过惰性气体的绝缘强度后，由于半导体硅的不稳定性作用，会使两极间的放电发展更为迅速。
因此：玻璃气体放电管的反应速度比陶瓷气体放电管要快。
2、通流容量较陶瓷气体放电管小得多。
3、击穿电压尚未形成系列值。
4、击穿电压分散性较大，为±20%。

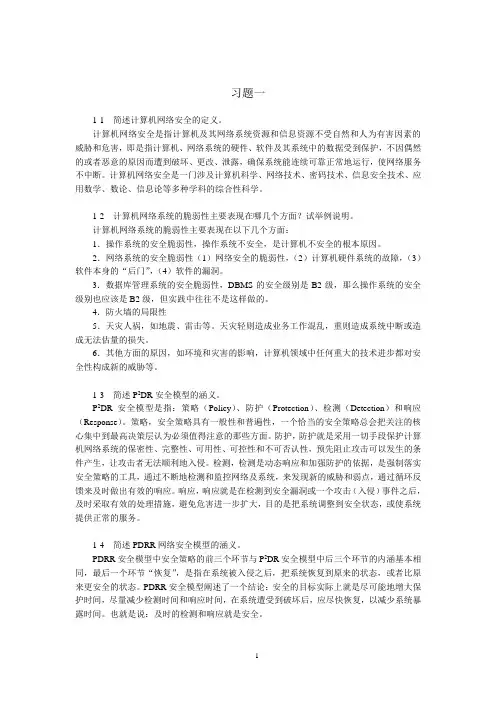

习题一1-1简述计算机网络安全的定义。
计算机网络安全是指计算机及其网络系统资源和信息资源不受自然和人为有害因素的威胁和危害，即是指计算机、网络系统的硬件、软件及其系统中的数据受到保护，不因偶然的或者恶意的原因而遭到破坏、更改、泄露，确保系统能连续可靠正常地运行，使网络服务不中断。
计算机网络安全是一门涉及计算机科学、网络技术、密码技术、信息安全技术、应用数学、数论、信息论等多种学科的综合性科学。
1-2计算机网络系统的脆弱性主要表现在哪几个方面？试举例说明。
计算机网络系统的脆弱性主要表现在以下几个方面：1．操作系统的安全脆弱性，操作系统不安全，是计算机不安全的根本原因。
2．网络系统的安全脆弱性（1）网络安全的脆弱性，（2）计算机硬件系统的故障，（3）软件本身的“后门”，（4）软件的漏洞。
3．数据库管理系统的安全脆弱性，DBMS的安全级别是B2级，那么操作系统的安全级别也应该是B2级，但实践中往往不是这样做的。
4．防火墙的局限性5．天灾人祸，如地震、雷击等。
天灾轻则造成业务工作混乱，重则造成系统中断或造成无法估量的损失。
6．其他方面的原因，如环境和灾害的影响，计算机领域中任何重大的技术进步都对安全性构成新的威胁等。
1-3 简述P2DR安全模型的涵义。
P2DR安全模型是指：策略（Policy）、防护（Protection）、检测（Detection）和响应（Response）。
策略，安全策略具有一般性和普遍性，一个恰当的安全策略总会把关注的核心集中到最高决策层认为必须值得注意的那些方面。
防护，防护就是采用一切手段保护计算机网络系统的保密性、完整性、可用性、可控性和不可否认性，预先阻止攻击可以发生的条件产生，让攻击者无法顺利地入侵。
检测，检测是动态响应和加强防护的依据，是强制落实安全策略的工具，通过不断地检测和监控网络及系统，来发现新的威胁和弱点，通过循环反馈来及时做出有效的响应。
响应，响应就是在检测到安全漏洞或一个攻击（入侵）事件之后，及时采取有效的处理措施，避免危害进一步扩大，目的是把系统调整到安全状态，或使系统提供正常的服务。

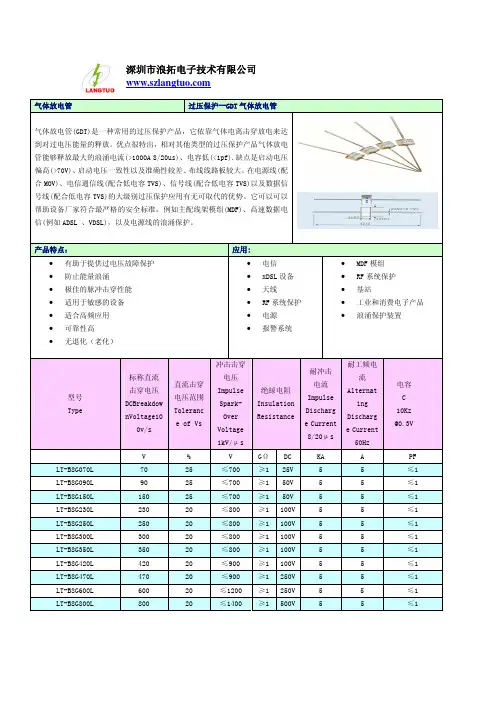

GDTGDTGas Discharge TubesGas Discharge Tubes陶瓷气体放电管陶瓷气体放电管1.结构内部为空腔，里面有一种或几种惰性气体，采用陶瓷封装，利用惰性气体浓度不同，制成不同电压参数。
2.原理并联在电路中，当电路正常工作时，陶瓷放电管呈高阻态，当有过电压时，将内部的惰性气体击穿，从而将大部分能量泄放。
浪涌过后，陶瓷放电管恢复正常，从而起到保护电路的作用。
3.特点开关型过压保护器件反应速度100ns；最大通流量为100KA（8/20µs）；使用寿命长；电压规格为70-6000V；电压偏差±20%；绝缘性能好，内阻1G-10G欧；缺点，残压高；电容小于3pF耐腐蚀，耐高低温能力强，使用寿命长。
4.技术参数DC Spark-over V oltage（直流火花放电电压（标称直流击穿电压））：施加缓慢升高的直流电压（一般为100V/S）时，GDT火花放电时刻的电压。
Maximum Impulse Spark-over V oltage（脉冲击穿电压（脉冲火花放电电压））：施加规定上升率和极性的冲击电压（一般为1000V/µs），在放电电流流过GDT之前，其两端子之间电压的最大值。
Nominal Impulse Discharge Current（标称脉冲放电电流）：给定波形（8/20µs）的冲击电流峰值。
AC Discharge Current(交流放电电流)：放电管能承受50HZ市电耐工频交流电流能力。
Impulse Life（脉冲寿命）：在一定的电压波形和峰值下，能承受冲击的次数。
Minimum Insulation Resistance（最小绝缘电阻）：放电管两端时间一定的电压而测试出来的绝缘阻值。
Maximum Capacitance（寄生电容）：放电管两端的寄生电容值。
5.电气符号三级两级6.分类按照通流量（8/20µs）分：G H K L M N P W X Y Z2K 2.5K 3K 5K 10K 15K 20K 50K 60K 80K 100K7.命名方式2RM075L-82R：表示两级（3R表示三级）；M：表示通流量为10KA075：表示标称直流击穿电压为75V；L：表示直插（M表示贴片）；-8：表示惯纵直径。

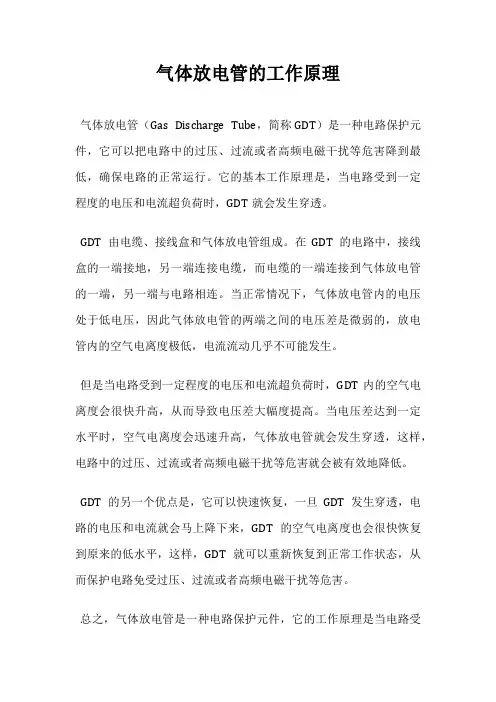

气体放电管的工作原理
气体放电管（Gas Discharge Tube，简称GDT）是一种电路保护元件，它可以把电路中的过压、过流或者高频电磁干扰等危害降到最低，确保电路的正常运行。
它的基本工作原理是，当电路受到一定程度的电压和电流超负荷时，GDT就会发生穿透。
GDT由电缆、接线盒和气体放电管组成。
在GDT的电路中，接线盒的一端接地，另一端连接电缆，而电缆的一端连接到气体放电管的一端，另一端与电路相连。
当正常情况下，气体放电管内的电压处于低电压，因此气体放电管的两端之间的电压差是微弱的，放电管内的空气电离度极低，电流流动几乎不可能发生。
但是当电路受到一定程度的电压和电流超负荷时，GDT内的空气电离度会很快升高，从而导致电压差大幅度提高。
当电压差达到一定水平时，空气电离度会迅速升高，气体放电管就会发生穿透，这样，电路中的过压、过流或者高频电磁干扰等危害就会被有效地降低。
GDT的另一个优点是，它可以快速恢复，一旦GDT发生穿透，电路的电压和电流就会马上降下来，GDT的空气电离度也会很快恢复到原来的低水平，这样，GDT就可以重新恢复到正常工作状态，从而保护电路免受过压、过流或者高频电磁干扰等危害。
总之，气体放电管是一种电路保护元件，它的工作原理是当电路受
到一定程度的电压和电流超负荷时，GDT就会发生穿透，从而有效地降低电路中的过压、过流或者高频电磁干扰等危害，从而确保电路的正常运行。

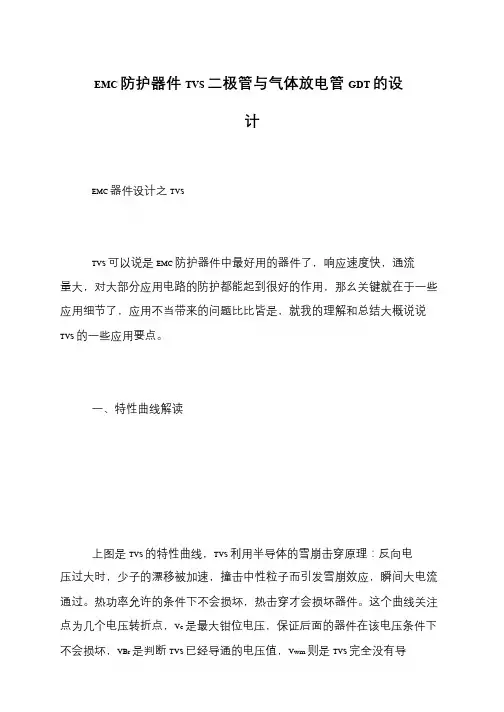

EMC 防护器件TVS 二极管与气体放电管GDT 的设
计
EMC 器件设计之TVS
TVS 可以说是EMC 防护器件中最好用的器件了，响应速度快，通流量大，对大部分应用电路的防护都能起到很好的作用，那幺关键就在于一些应用细节了，应用不当带来的问题比比皆是，就我的理解和总结大概说说TVS 的一些应用要点。
一、特性曲线解读
上图是TVS 的特性曲线，TVS 利用半导体的雪崩击穿原理：反向电压过大时，少子的漂移被加速，撞击中性粒子而引发雪崩效应，瞬间大电流通过。
热功率允许的条件下不会损坏，热击穿才会损坏器件。
这个曲线关注点为几个电压转折点，Vc 是最大钳位电压，保证后面的器件在该电压条件下不会损坏，VBr 是判断TVS 已经导通的电压值，Vwm 则是TVS 完全没有导。

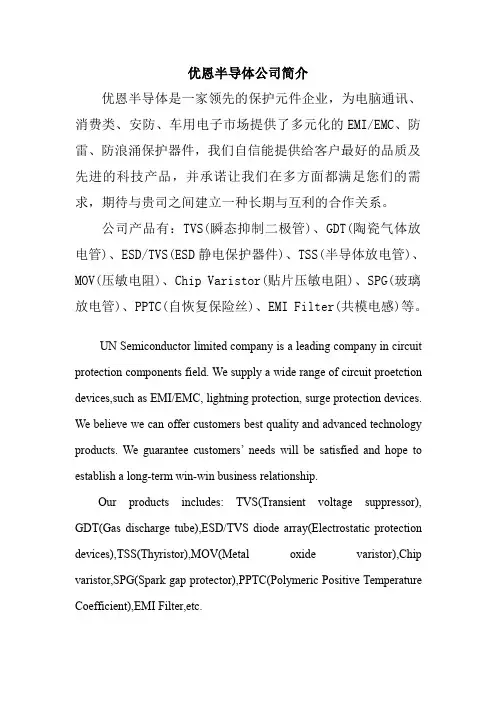

优恩半导体公司简介优恩半导体是一家领先的保护元件企业，为电脑通讯、消费类、安防、车用电子市场提供了多元化的EMI/EMC、防雷、防浪涌保护器件，我们自信能提供给客户最好的品质及先进的科技产品，并承诺让我们在多方面都满足您们的需求，期待与贵司之间建立一种长期与互利的合作关系。
公司产品有：TVS(瞬态抑制二极管)、GDT(陶瓷气体放电管)、ESD/TVS(ESD静电保护器件)、TSS(半导体放电管)、MOV(压敏电阻)、Chip Varistor(贴片压敏电阻)、SPG(玻璃放电管)、PPTC(自恢复保险丝)、EMI Filter(共模电感)等。
UN Semiconductor limited company is a leading company in circuit protection components field.We supply a wide range of circuit proetction devices,such as EMI/EMC,lightning protection,surge protection devices. We believe we can offer customers best quality and advanced technology products.We guarantee customers’needs will be satisfied and hope to establish a long-term win-win business relationship.Our products includes:TVS(Transient voltage suppressor), GDT(Gas discharge tube),ESD/TVS diode array(Electrostatic protection devices),TSS(Thyristor),MOV(Metal oxide varistor),Chip varistor,SPG(Spark gap protector),PPTC(Polymeric Positive Temperature Coefficient),EMI Filter,etc.。
陶瓷气体放电管的作用引言陶瓷气体放电管是一种用于电气和电子设备中的重要元件。
它具有多种功能和应用，可以在各种场合下实现电流的放电和控制。
本文将详细介绍陶瓷气体放电管的作用及其在不同领域中的应用。
什么是陶瓷气体放电管陶瓷气体放电管是一种利用特定的气体（如氩、氖等）进行放电的装置。
它由一个或多个封闭在陶瓷外壳内的金属螺丝组成，内部充满了特定压力和成分的气体。
当施加适当的电压时，气体会发生放电现象，产生可见光、紫外线或其他形式的辐射。
作用1. 光源陶瓷气体放电管常被用作光源，在各种场合下发出可见光或紫外线。
其中最常见的应用是荧光灯。
荧光灯使用汞蒸汽和磷粉混合物来产生可见光。
当通入适当电压时，汞蒸汽放电产生紫外线，然后通过磷粉的荧光转换，产生可见光。
这种光源具有高效、长寿命和节能等特点，在室内照明和显示器背光等领域得到广泛应用。
2. 激光器陶瓷气体放电管还可以用于激光器的制造。
激光器是一种能够产生高强度、单色、相干性极好的激光束的装置。
在激光器中，通过对陶瓷气体放电管施加高电压，使气体处于激发状态，当气体原子或分子从高能级跃迁到低能级时，会释放出一束相干的激光。
激光器广泛应用于科学研究、医学治疗、材料加工等领域。
3. 气体检测陶瓷气体放电管还可以用于气体检测。
不同的气体在特定条件下会产生不同的放电特性，通过监测陶瓷气体放电管中的放电现象，可以判断周围环境中是否存在特定的气体以及其浓度。
这种气体检测技术在环境监测、工业安全等领域具有重要的应用价值。
4. 气体放电研究陶瓷气体放电管也被广泛应用于气体放电研究中。
通过对陶瓷气体放电管中的放电现象进行观察和分析，可以深入研究气体放电的基本原理和特性。
这对于提高气体放电技术的效率和可靠性具有重要意义，并且为相关领域的科学家和工程师提供了宝贵的实验数据。
应用领域1. 照明陶瓷气体放电管在照明领域有广泛的应用。
除了荧光灯之外，它还被用于汽车前大灯、舞台灯光、投影仪等场合。
陶瓷气体放电管使用方法
陶瓷气体放电管是一种常用的电子元件，具有广泛的应用领域。
为了正确使用这种元件，以下是一些使用方法：
1. 插入方向：陶瓷气体放电管有正反极性之分，应注意插入方向。
一般来说，阳极接电源正极，阴极接电源负极。
2. 工作电压：陶瓷气体放电管的工作电压范围由厂家规定，使用时应注意不要超过这个范围，以免损坏元件。
3. 工作环境：陶瓷气体放电管工作时要求环境温度在一定范围内，一般为负40度至正85度。
此外，还要避免接触水、油、酸等化学品，以免影响元件的使用寿命。
4. 驱动电流：陶瓷气体放电管的驱动电流通常较小，一般为几毫安到几十毫安。
驱动电流过大会烧坏元件，过小则无法正常工作。
5. 保护电路：在使用陶瓷气体放电管时，为了保护元件，可以配备保护电路，一旦出现异常情况，保护电路会及时切断电源，避免对陶瓷气体放电管造成损坏。
以上是陶瓷气体放电管的一些使用方法，希望能对大家有所帮助。
- 1 -。
陶瓷气体放电管最低电压
陶瓷气体放电管的直流击穿电压的下限值必须高于电路中的最大正常工作电压，才能不能影响电路正常工作。
一般来说，气体放电管的直流击穿电压取值需要大于电路工作最大值，一般要求为电路工作电压的1.5~2倍，交流电源为有效值*1.4倍。
陶瓷气体放电管的最低电压通常取决于其孤光电压。
孤光电压受到许多因素的影响，如气体种类、压力、温度、电极形状、大小、表面状态等。
由于这些因素的差异，不同类型的陶瓷气体放电管都有不同的孤光电压。
对于一般的低压气体放电管，例如氖灯管、氩灯管等，孤光电压通常在50V左右。
但对于一些高压气体放电管，例如雷管等，其孤光电压会更高。
然而，需要注意的是，陶瓷气体放电管的最低工作电压通常不等于其孤光电压。
孤光电压只是放电管发生放电所需的最小电压，而实际工作电压还需要考虑其他因素，如电路的实际情况、电容器的充电电压等。
因此，在实际应用中，需要根据陶瓷气体放电管的型号和使用要求，选择合适的电路设计和工作电压，以确保放电管的正常工作和安全运行。
压敏电阻气体放电管串联参数英文回答：Varistor-Gas Discharge Tube Series.Introduction.Varistors and gas discharge tubes (GDTs) are two types of overvoltage protection devices that are commonly used in electronic circuits. Varistors are voltage-dependent resistors that exhibit a nonlinear relationship between voltage and current. When the voltage across a varistor exceeds a certain threshold, the varistor's resistance decreases dramatically, allowing current to flow through the device. This clamping action helps to protect sensitive electronic components from damage caused by voltage surges.GDTs are gas-filled devices that operate on the principle of electrical breakdown. When the voltage across a GDT exceeds a certain threshold, the gas inside thedevice ionizes, creating a plasma channel that allows current to flow. This current flow causes the GDT to conduct, shunting the surge current away from the protected circuit.Applications.Varistors and GDTs are used in a wide variety of applications, including:Power systems: Varistors and GDTs are used to protect power lines and equipment from voltage surges caused by lightning strikes and other events.Industrial equipment: Varistors and GDTs are used to protect industrial equipment from voltage surges caused by motor starting, switching transients, and other sources.Consumer electronics: Varistors and GDTs are used to protect consumer electronics from voltage surges caused by lightning strikes, power outages, and other events.Advantages and Disadvantages.Varistors and GDTs each have their own advantages and disadvantages. Some of the advantages of varistors include:Low cost: Varistors are relatively inexpensive compared to other types of overvoltage protection devices.Compact size: Varistors are available in a variety of small sizes, making them ideal for use in space-constrained applications.Fast response time: Varistors have a fast response time, making them effective at protecting against short-duration voltage surges.Some of the advantages of GDTs include:High surge current capacity: GDTs can handle very high surge currents, making them ideal for protecting against severe voltage surges.Long life: GDTs have a long life expectancy, making them ideal for use in applications where reliability is critical.Low capacitance: GDTs have a low capacitance, making them ideal for use in high-frequency applications.Some of the disadvantages of varistors include:Nonlinear response: Varistors have a nonlinear response to voltage, which can make them less effective at protecting against certain types of voltage surges.Temperature sensitivity: The performance of varistors can be affected by temperature, which can make them less effective in extreme temperature environments.Limited surge current capacity: Varistors have a limited surge current capacity, which can make them less effective at protecting against severe voltage surges.Some of the disadvantages of GDTs include:Higher cost: GDTs are more expensive than varistors.Larger size: GDTs are available in a variety of sizes, but they are generally larger than varistors.Slower response time: GDTs have a slower response time than varistors, making them less effective at protecting against short-duration voltage surges.Selection.The selection of a varistor or GDT for a particular application depends on a number of factors, including:Voltage rating: The voltage rating of the device must be greater than the maximum voltage that the device will be exposed to.Surge current capacity: The surge current capacity of the device must be greater than the maximum surge current that the device will be exposed to.Response time: The response time of the device must be fast enough to protect against the type of voltage surge that the device will be exposed to.Cost: The cost of the device must be within the budget for the application.Conclusion.Varistors and GDTs are two types of overvoltage protection devices that are commonly used in electronic circuits. Each type of device has its own advantages and disadvantages, and the selection of the right device for a particular application depends on a number of factors.中文回答：压敏电阻-气体放电管串联。
目录产品详细内容介绍 (5)1.瞬态电压抑制二极管/静电保护元件（TVS/ESD） (5)2.金属氧化物压敏电阻（MOV） (8)3.半导体放电管（TSS） (10)4.气体放电管（GDT/SPG） (15)5.自恢复保险丝PPTC (18)附录A . 波形参数 (20)产品基本选型应用 (22)1.产品分类 (22)2.产品应用规则 (22)3.常见方案设计及分析 (23)产品详细内容介绍1.瞬态电压抑制二极管/静电保护元件（TVS/ESD）TVS(Transient Voltage Suppressors)，瞬态抑制二极管，采用标准的半导体工艺制成的PN结结构器件。
应用时，反向并联于电路中，泄放瞬态浪涌等过电压，同时把电压箝制在预定水平。
单向和双向TVS的I-V特性如图1.1、图1.2所示，从图中可以看出TVS特性类似于二极管，在击穿电压V BR以下，流过TVS两端的电流很小（μA级），当电压高于击穿电压V BR，TVS的电流以指数规律增加。
表1.1为TVS规格参数。
图1.1 单向TVS伏安特性图1.2 双向TVS伏安特性表1.1 TVS参数1.1V RWM ，I RV RWM ，截止电压，即TVS的最大工作电压，在V RWM下，TVS认为是不工作的，即是不导通的。
I R，TVS截止电压下流过TVS两端的电流，即待机电流，I R应该在规定值范围内。
V RWM和I R测试回路如图1.3所示，对TVS两端施加电压值为V RWM，从电流表中读出的电流值即为TVS的漏电流I R，其中虚线框表示单向TVS测试回路。
对于SMAJ5.0A，当加在TVS两端的电压为5V DC 时，TVS的漏电流应小于800μA。
1.2V BR击穿电压，一般在规定的电流下测得的TVS两端的电压。
对于低压TVS，由于漏电流较大，所以测试电流选取的I T较大，如SMAJ5.0A，测试电流I T选取10mA。
V BR测试电路如图1.4所示，使用脉冲恒流源对TVS施加I T大小的电流时，读出TVS两端的电压则为击穿电压。
