停车场道闸蓝牙远距离读卡安装使用说明书11

目录一系统介绍1.1 系统概述.............................................................................................................- 1- 1.2 系统特点..............................................................................................................- 1 -二系统产品介绍2.1 产品技术参数.........................................................................................................- 1 - 2.2 道闸介绍...................................................................................................................- 2 -2.3 远距离读卡器介绍...................................................................................................- 2-2.4 控制器介绍...............................................................................................................- 3-四如何布线3.1 单通道布线介绍........................................................................................................-3 - 3.2 双通道布线介绍.......................................................................................................- 4 -四产品安装4.1 道闸如何安装..........................................................................................................- 5 - 4.2 远距离读卡器如何安装..........................................................................................- 6 -4.3 控制器如何安装......................................................................................................- 6 -4.4 地感线圈如何铺设..................................................................................................- 7 -五如何接线5.1 系统接线图..............................................................................................................- 8 - 六系统调试6.1 道闸的调试...........................................................................................................- 14-6.2 遥控器学习...........................................................................................................- 15 -6.3 蓝牙读卡器主板的调试.......................................................................................- 16 -6.4 蓝牙卡基本摆放位置...........................................................................................- 17- 七常见故障7.1 常见的事故与处理...............................................................................................- 18 -一系统介绍1.1 系统概述智能停车场系统是一个以非接触式智能 IC/ID 卡为车辆出入停车场凭证、以车辆图像对比、证件抓拍管理为核心的多媒体综合车辆收费管理系统，用以对停车场车道入口及出口管理设备实行自动控制、对场内停车按照预先设定的收费标准实行自动收费，同时系统将IC/ID 卡识别技术和高速的视频图像存储对比技术相结合，通过计算机的图像处理和自动识别，对车辆进出停车场的收费、安保等进行全面而系统的管理。

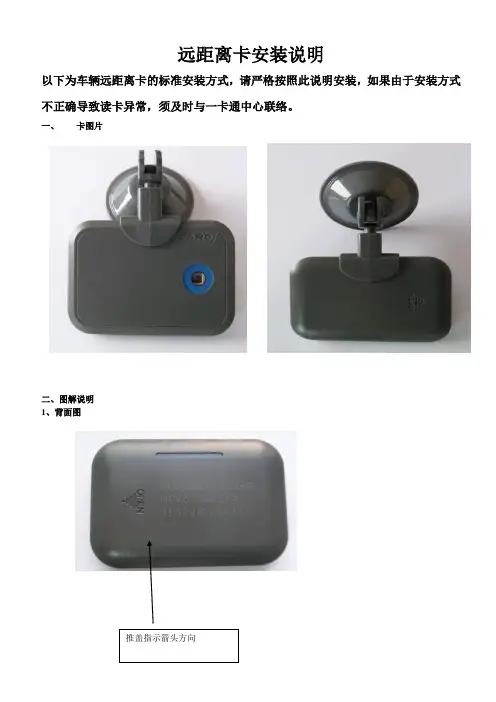

远距离卡安装说明
以下为车辆远距离卡的标准安装方式，请严格按照此说明安装，如果由于安装方式不正确导致读卡异常，须及时与一卡通中心联络。

一、卡图片
二、图解说明
1、背面图
推盖指示箭头方向
2、正面图
3、尺寸图
红外接收窗口 90mm 61mm
7.5mm 吸盘卡扣 吸盘
三、结构说明
1、前盖：红外透明窗口此面
2、后盖：推盖指示箭头和卡号内码
3、吸盘卡扣：固定卡片
4. 吸盘：可调节吸盘
四、安装说明
1. 安装位置：
选择车内前档风玻璃后视镜的中间区域（表面上有脏污，油气，水分，灰尘粉末状物时，不能吸附上面，请先擦干净）安装时要注意避开不透明物遮挡红外接收窗口。

2、安装吸盘：
红外透明窗口对车外方向，卡片正对汽车正前方同，用力挤压吸盘盖排出空气，然后压下转轴位于中间档。

左右摆动卡片对准读头。

吸盘盖
车内前档风玻璃
转轴档次分1&2&3 ，
普通小轿车用第2档
大巴车用第三档
1
2
3。

红外读卡器操作说明一、基础参数二、接线定义SW0-1：ON：入口 OFF：出口SW0-234:2代表4号地址 3代表2号地址 4代表1号地址SW1-1:ON：压地感读卡 OFF：不压地感读卡SW1-2：ON:不校验有效期 OFF:822读卡器SW1-3：ON:WG34 OFF：WG26SW1-4：ON:反潜回 OFF：无反潜三、软件操作1、打开软件供应商_反潜回选择好串口（串口即选择发卡器或读卡器连接的串口，默认是打开连接COM1）2、读卡器密码的下载选择串口连接打开后，在下载区选择设置读头和发卡器密码这一项。

在串口选择的下面有个，原密码填写这个读卡器之前使用的密码（出厂默认为6个F）密码位置填写现在要使用的密码，填写好之后点击在下载区的下载按钮，在下方有提示成功或失败。

3、发卡器密码下载及卡片加密选择串口连接打开后，在下载区选择设置读头和发卡器密码这一项。

在串口选择的下面有个，原密码填写之前发卡器使用的密码（出厂默认为6个F）密码位置填写卡片之前使用的密码（卡片默认出厂为6个F）。

填写好之后点击在下载区的下载按钮，在下方有提示成功或失败。

下载完发卡器密码后在下载区选择写卡密码，在密码位置填入与之读卡器相同的密码。

点击下载，把卡片拿至距发卡器感应区10CM的位置，点击下载，在下方有提示成功或失败。

4、写卡有效期、权限卡片加密之后，选择下载区的写卡有效期、权限点击下载，在下载按键下面提示成功或者失败（有效期默认为2个月，不可更改）权限控制选择根据现场情况勾选(默认为全选)5、写挂失卡选择写挂失卡，在挂失卡号位置填入你要挂失的卡号，拿一张新卡至发卡器感应区10CM位置点下载提示下载成功，把这张卡拿到读卡器上去读一下蓝色灯闪烁但没有什么提示（播报语音、开闸等），表示挂失成功。

（注：用来挂失的卡以后只能做挂失卡使用）6、写在场或者不在场根据现场情况，当车主开车已经在场内时，在办理卡片是请写入在场标志。

反之。

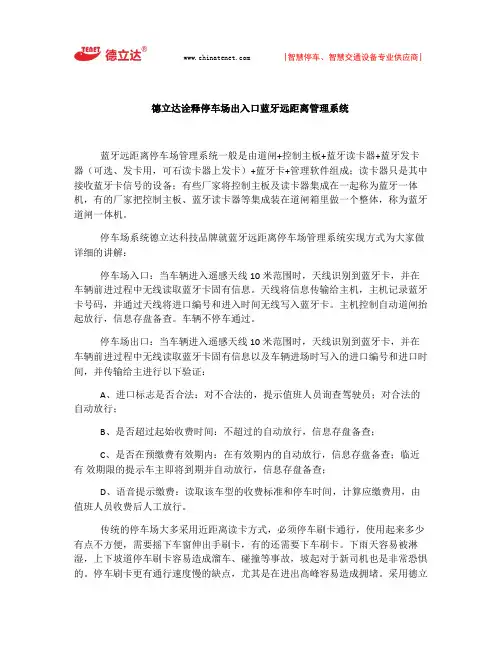

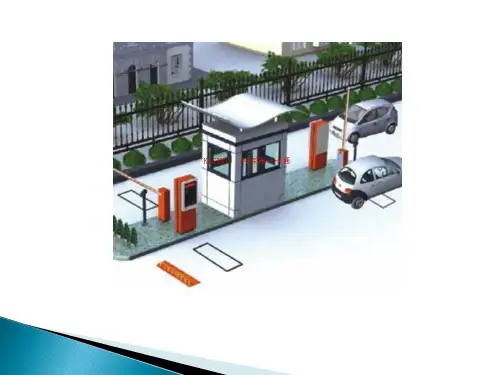

德立达诠释停车场出入口蓝牙远距离管理系统蓝牙远距离停车场管理系统一般是由道闸+控制主板+蓝牙读卡器+蓝牙发卡器（可选、发卡用，可石读卡器上发卡）+蓝牙卡+管理软件组成；读卡器只是其中接收蓝牙卡信号的设备；有些厂家将控制主板及读卡器集成在一起称为蓝牙一体机，有的厂家把控制主板、蓝牙读卡器等集成装在道闸箱里做一个整体，称为蓝牙道闸一体机。

停车场系统德立达科技品牌就蓝牙远距离停车场管理系统实现方式为大家做详细的讲解：停车场入口：当车辆进入遥感天线10米范围时，天线识别到蓝牙卡，并在车辆前进过程中无线读取蓝牙卡固有信息。

天线将信息传输给主机，主机记录蓝牙卡号码，并通过天线将进口编号和进入时间无线写入蓝牙卡。

主机控制自动道闸抬起放行，信息存盘备查。

车辆不停车通过。

停车场出口：当车辆进入遥感天线10米范围时，天线识别到蓝牙卡，并在车辆前进过程中无线读取蓝牙卡固有信息以及车辆进场时写入的进口编号和进口时间，并传输给主进行以下验证：A、进口标志是否合法：对不合法的，提示值班人员询查驾驶员；对合法的自动放行；B、是否超过起始收费时间：不超过的自动放行，信息存盘备查；C、是否在预缴费有效期内：在有效期内的自动放行，信息存盘备查；临近有效期限的提示车主即将到期并自动放行，信息存盘备查；D、语音提示缴费：读取该车型的收费标准和停车时间，计算应缴费用，由值班人员收费后人工放行。

传统的停车场大多采用近距离读卡方式，必须停车刷卡通行，使用起来多少有点不方便，需要摇下车窗伸出手刷卡，有的还需要下车刷卡。

下雨天容易被淋湿，上下坡道停车刷卡容易造成溜车、碰撞等事故，坡起对于新司机也是非常恐惧的。

停车刷卡更有通行速度慢的缺点，尤其是在进出高峰容易造成拥堵。

采用德立达蓝牙远距离停车场管理系统，10米以内超远距读卡，无须停车刷卡可直接通行，让车主享受尊贵感受，节省时间，真正做到轻松出行！资料来源：德立达科技 。

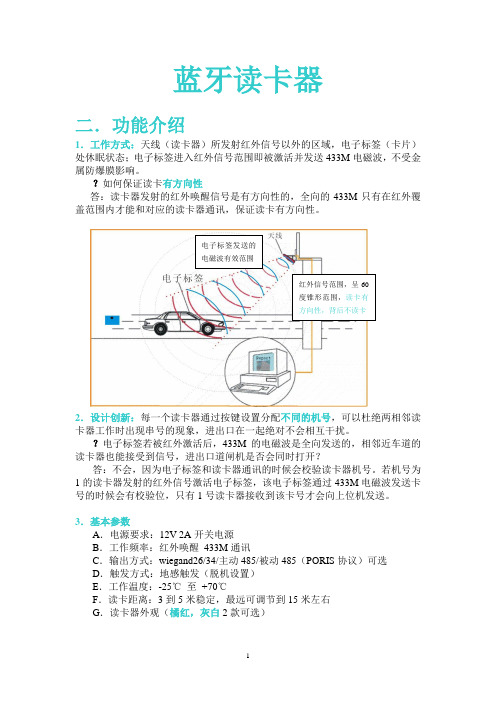

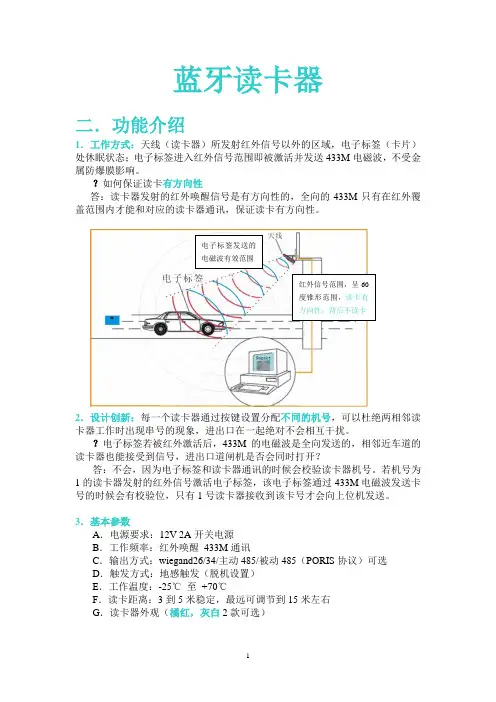

蓝牙读卡器二．功能介绍1．工作方式：天线（读卡器）所发射红外信号以外的区域，电子标签（卡片）处休眠状态；电子标签进入红外信号范围即被激活并发送433M电磁波，不受金属防爆膜影响。

？如何保证读卡有方向性答：读卡器发射的红外唤醒信号是有方向性的，全向的433M只有在红外覆盖范围内才能和对应的读卡器通讯，保证读卡有方向性。

电子标签发送的电磁波有效范围2．设计创新：每一个读卡器通过按键设置分配不同的机号，可以杜绝两相邻读卡器工作时出现串号的现象，进出口在一起绝对不会相互干扰。

？电子标签若被红外激活后，433M的电磁波是全向发送的，相邻近车道的读卡器也能接受到信号，进出口道闸机是否会同时打开？答：不会，因为电子标签和读卡器通讯的时候会校验读卡器机号。

若机号为1的读卡器发射的红外信号激活电子标签，该电子标签通过433M电磁波发送卡号的时候会有校验位，只有1号读卡器接收到该卡号才会向上位机发送。

3．基本参数A．电源要求：12V 2A开关电源B．工作频率：红外唤醒433M通讯C．输出方式：wiegand26/34/主动485/被动485（PORIS协议）可选D．触发方式：地感触发（脱机设置）E．工作温度：-25℃至+70℃F．读卡距离：3到5米稳定，最远可调节到15米左右G．读卡器外观（橘红，灰白2款可选）安装图片正面图片内部结构H．读卡器内置的按键开关可以调节读卡距离，保证3到15米可调节4．其他优点A．读卡灵敏，反应迅速。

待机电流小，卡片使用时间长。

B．读卡器天线备用3组红外发射系统（通过自带数码开关选用），寿命长达10年以上，避免了红外灯管普遍2到3年开始损坏的情况。

C．读卡后卡号立即传送，也可以通过电脑串口设置卡号上传间隔时间，避免停车场控制器接收卡号过频造成异常，避免停车场软件中因连续显示相同卡号而增加统计时的工作量。

D．超强防雷功能设计，满足任何户外条件使用；防水等级V0级，金属外壳，内置防水盒。

三．卡片介绍1．方卡电池安装优点：卡片较薄，质量轻，电池可更换，携带方便。

目录一系统介绍1.1 系统概述.............................................................................................................- 1- 1.2 系统特点..............................................................................................................- 1 -二系统产品介绍2.1 产品技术参数.........................................................................................................- 2 - 2.2 道闸介绍...................................................................................................................- 2 - 2.3 远距离读卡器介绍...................................................................................................- 2-四如何布线3.1 单通道布线介绍........................................................................................................-3 - 3.2 双通道布线介绍........................................................................................................- 3 -四产品安装4.1 道闸如何安装............................................................................................................- 5 - 4.2 蓝牙读卡器如何安装................................................................................................- 5- 4.3 地感线圈如何铺设....................................................................................................- 6 -五如何接线5.1 系统接线图 (7)六系统调试6.1 道闸的调试........................................................................................................- 13-6.2 遥控器学习........................................................................................................- 14 -6.3 读卡器主板的调试...........................................................................................- 14 -七常见故障7.1 常见的事故与处理...........................................................................................- 15 -一系统介绍1.1 系统概述蓝牙停车场管理系统采用红外定位与蓝牙无线加密数据的传输方式相结合，抗干扰能力强，数据安全，实现不停车场管理系统。

停车场道闸蓝牙远距离读卡安装使用说明书11第一篇：停车场道闸蓝牙远距离读卡安装使用说明书11of 3特点：1.常态休眠、红外唤醒、CPU自动识别、无线通信等高新技术优势2.读卡速度快，读卡距离远，具有良好的方向性，读卡距离可调节（1-20米可调），读卡角度可调，10-30公里时速不停车读卡。

3.可穿透车辆防护膜（如防爆膜），用户在进出停车场时无需摇下车窗即可读卡，尤其在雨雪刮风等恶劣天气情况下，远距离用户不用像普通停车场的用户一样停车开车窗刷卡饱受恶劣天气之苦。

4.独特的加密及防干扰技术，避免相邻车道互相干扰5.带语音输出及道闸控制接口，可直接控制道闸预留显示屏接口，可组建简易远距离脱机系统主要功能说明：因停车场系统应用的特殊性，并不是任何一款远距离读卡设备都能发挥应有的功能，在实际应用中信号能否穿透汽车隔热膜、相临车道信号干扰、跟车信号干扰、微波辐射危害、信号衰减、电磁兼容等关键技术成为产品稳定性的重要因素。
