远距离蓝牙读卡器说明书

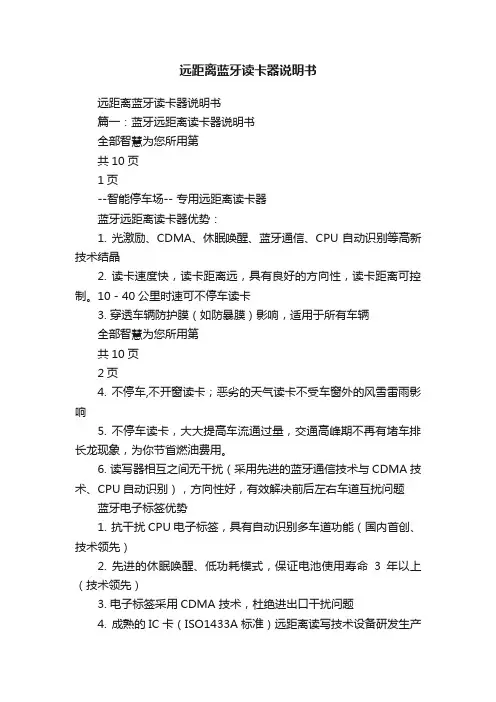

远距离蓝牙读卡器说明书远距离蓝牙读卡器说明书篇一：蓝牙远距离读卡器说明书全部智慧为您所用第共10页1页--智能停车场-- 专用远距离读卡器蓝牙远距离读卡器优势：1. 光激励、CDMA、休眠唤醒、蓝牙通信、CPU自动识别等高新技术结晶2. 读卡速度快，读卡距离远，具有良好的方向性，读卡距离可控制。
10－40公里时速可不停车读卡3. 穿透车辆防护膜（如防暴膜）影响，适用于所有车辆全部智慧为您所用第共10页2页4. 不停车,不开窗读卡；恶劣的天气读卡不受车窗外的风雪雷雨影响5. 不停车读卡，大大提高车流通过量，交通高峰期不再有堵车排长龙现象，为你节省燃油费用。
6. 读写器相互之间无干扰（采用先进的蓝牙通信技术与CDMA技术、CPU自动识别），方向性好，有效解决前后左右车道互扰问题蓝牙电子标签优势1. 抗干扰CPU电子标签，具有自动识别多车道功能（国内首创、技术领先）2. 先进的休眠唤醒、低功耗模式，保证电池使用寿命3年以上（技术领先）3. 电子标签采用CDMA 技术，杜绝进出口干扰问题4. 成熟的IC卡（ISO1433A标准）远距离读写技术设备研发生产商、一卡通远距离识别方案生产商5. 成熟的ID 薄卡，EM厚卡远距离读写技术设备研发生产商、一卡通远距离识别方案生产商6. 技术先进的蓝牙电子标签加密技术，可为客户提供加密服务，保护客户的利益停车近距离刷卡以满足不了生活的节奏，近距离刷卡有那些不足呢？1. 由于施工也现场的因素，造成业主刷卡困难需摆正车位方可刷卡，有时借助保安才能刷到卡。
2. 早晚上下班都是车流的高期，业主需要排队刷卡造成堵车排长龙现象。
全部智慧为您所用第共10页3页3. 排队刷卡，增加汽车尾汽的排放，增加汽车油耗。
4. 排队刷卡需增加保安人员协助，增加了物业的管理费用，无法达到无人值守停车场。
远距离蓝牙概述随着21世纪社会经济的迅速发展，人们生活的节奏更加快，对生活的质量也要要求更高。
MTC加密读卡器操作手册
l 读卡器加密设置 注意：读卡器出厂原始密码为 FFFFFF，修改的新密码仅为数字，且务必记住新密码。
1.打开读卡器加密软件。 2.选择读卡器密码，在“6 位原始密码”信息框内填入：FFFFFF(出厂默认) ; 6 位新密码信息框内输入 新密码（限数字）;确认新密码信息框内再次输入 6 位新密码确认。按确认就可以完成设置密码了。 如 下图 (@1CHANGE THE HOST PASSWORD Ok 有返回表示修改读卡器密码成功；)
②：8 位插座均为程式调式升级备用接口 (备用) ③：加密操作同上面读卡器加密操作一样（只需把
开关拨置 RS232 状态或连接发行器 RS232 接口即可对卡片进行加密操作 (须断电重启)，前提是发行 器密码必须将密码改成与原读卡器密码一致。）
产品保修条款：
1、 保修期限：18 个月 2、 保修范围：非人为因素损坏。正常使用情况下，产品出现故障。
USB/电源复用接口：USB 供电、USB 转 RS232、USB 转 PS2 等接口。
C.外部开关操作及插座说明：
① RS232/PS2 切换开关 ：当开关拨置 PS2， 断电重启此时 USB 接口输出为 PS2 数据格 式（模拟键盘）；当开关拨置 RS232，断电重 启此时 USB 接口输出为 RS232 数据格式（模 拟串口）；
红外信号扫描范
l 功能设置 产品外部结构
远距离读卡器
休眠中的远距
整机尺寸：248*330*55（mm）
金 金属后盖
万向调节器
金 金属防水箱
金属面盖
立杆尺寸：1500*60mm
采用两层防水结构设计全金属材料，内置金属防水箱安装线路板，防水等级达 IP67 级。金属表面烤漆， 户外使用不褪色；读卡器与立杆之间使用万向连接器连接，安装、调试极为方便；紧固件螺丝全部使 用 SUS304 材质。整机设计坚固耐用，防护等级高，大大降低了产品维护率。

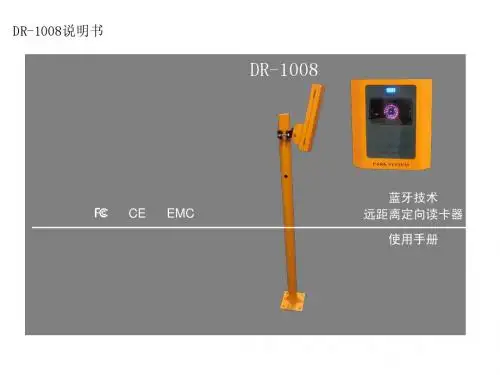

DR-1008读卡器
电源 12V 垂直
Ⅱ、布线要求
图（6）
安装角度
如果采用RS485通讯格式，厂家建议使用线径≥0.5平方毫 米,长度小于1200米; 如果采用威根通讯格式,厂家建议使用线径≥0.5平方毫米, 长度小于100米; 电源请使用12V/5A或以上符合安全规定的电源适配器。
5~10度 10~20度 20~45度
34biቤተ መጻሕፍቲ ባይዱs
»电气接口：车辆检测器输入 »读卡速度：＜0.2秒 / ≤80Km/h »读卡间隔：＜0.5秒 »读卡距离：3-15米(可调) »读卡区域：60度锥形区域
»工作模式：标准室外模式(默认)
/ 地下车库模式(手动
设置)
»工作温度/湿度：-30℃~+75℃/10%~90% »安装方式：万向调节(标配)/立杆(选配) »尺寸/重量：24.7*27.6*5.8(cm)/4.5 Kg »防护等级：IP65
10、常见问题及帮助
Ⅰ、读卡器电源灯不亮
原因分析:①电源输入极性反;②电源本身不良; 处理方法：正确接线或更换电源。
Ⅱ、不读卡
9、安装调试
Ⅰ、安装说明：为达到最佳使用效果，建议读卡器安装到道闸左右1米 处（图7），向地面倾斜角度5~10度（图8）。
原因分析:①卡片放置位置不对;②卡片没装电池或电池没电;③卡片损坏;④设置在压地 感状态，没有检测信号；处理方法：正确安装卡片及电池或更换卡或重新 设置读卡器；
Ⅶ、机身码选择设置
本机有15组机身码选择，邻近通道安装请务必设置不同的机身码， 本机出厂默认机身码为1 。
操作方法：常按S2键约6秒时间，机器“滴“一声进入设置 状态，接着短按S2键至功能指示灯⑥闪烁（响应此功能可以设 置），再S1键，每按1次S1键表示增加一位机身码，如按3次 S1键表示机身码为3，按键结束后，机器自动”滴、滴、滴 “自动响应3次，表示此功能设置成功，常按S2键退出设置。

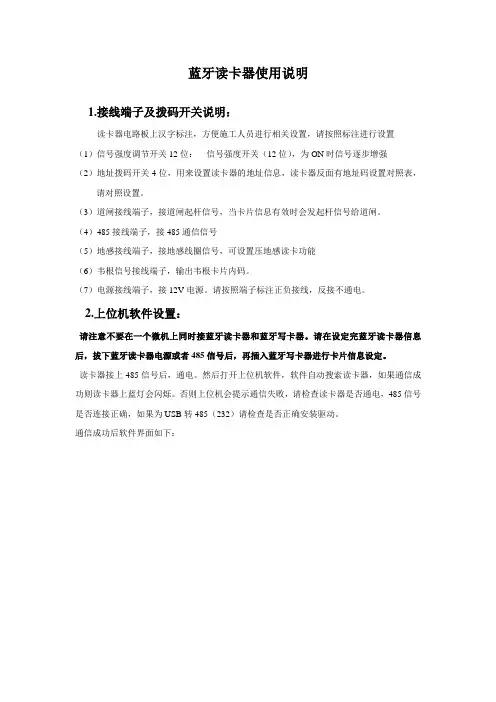

蓝牙读卡器使用及测试说明
蓝牙读卡器使用说明1.接线端子及拨码开关说明：读卡器电路板上汉字标注，方便施工人员进行相关设置，请按照标注进行设置（1）信号强度调节开关12位：信号强度开关（12位），为ON时信号逐步增强（2）地址拨码开关4位，用来设置读卡器的地址信息，读卡器反面有地址码设置对照表，请对照设置。
（3）道闸接线端子，接道闸起杆信号，当卡片信息有效时会发起杆信号给道闸。
（4）485接线端子，接485通信信号（5）地感接线端子，接地感线圈信号，可设置压地感读卡功能（6）韦根信号接线端子，输出韦根卡片内码。
（7）电源接线端子，接12V电源。
请按照端子标注正负接线，反接不通电。
2.上位机软件设置：请注意不要在一个微机上同时接蓝牙读卡器和蓝牙写卡器。
请在设定完蓝牙读卡器信息后，拔下蓝牙读卡器电源或者485信号后，再插入蓝牙写卡器进行卡片信息设定。
读卡器接上485信号后，通电。
然后打开上位机软件，软件自动搜索读卡器，如果通信成功则读卡器上蓝灯会闪烁。
否则上位机会提示通信失败，请检查读卡器是否通电，485信号是否连接正确，如果为USB转485（232）请检查是否正确安装驱动。
通信成功后软件界面如下：（1）读取读卡器时间首先输入控制器地址，然后点击读取控制器时间按钮，会显示当前控制器时间。
（2）校准读卡器时间首先输入控制器地址，然后点击控制器时间校准按钮，读卡器会自动同步微机当前时间。
（3）读取设备出厂日期点击读设备出厂日期按钮，会显示该读卡器出厂时间（4）设置读卡器密码输入控制器的原始密码，然后输入两遍新密码，如果需要启用压地感读卡，或者防回潜功能，勾选相应选项。
点击读卡器设定按钮。
读卡器蓝灯闪烁，并相应提示。
控制器出厂原始密码为空，一旦设定后请牢记新密码，否则无法再次更改密码。
相应操作界面如下，十分简单（5）设置发卡器密码在发卡器密码框里输入需要设定的密码，点击发卡器密码设定按钮即可。
请注意：发卡器有两种型号：（如不特殊要求默认为第一种型号）1.下载发卡器密码后，物业每次写卡时会将发卡器密码及卡片到期时间一起写入卡片。
蓝牙远距离读卡器操作说明
红外读卡器操作说明一、基础参数二、接线定义SW0-1：ON：入口 OFF：出口SW0-234:2代表4号地址 3代表2号地址 4代表1号地址SW1-1:ON：压地感读卡 OFF：不压地感读卡SW1-2：ON:不校验有效期 OFF:822读卡器SW1-3：ON:WG34 OFF：WG26SW1-4：ON:反潜回 OFF：无反潜三、软件操作1、打开软件供应商_反潜回选择好串口（串口即选择发卡器或读卡器连接的串口，默认是打开连接COM1）2、读卡器密码的下载选择串口连接打开后，在下载区选择设置读头和发卡器密码这一项。
在串口选择的下面有个，原密码填写这个读卡器之前使用的密码（出厂默认为6个F）密码位置填写现在要使用的密码，填写好之后点击在下载区的下载按钮，在下方有提示成功或失败。
3、发卡器密码下载及卡片加密选择串口连接打开后，在下载区选择设置读头和发卡器密码这一项。
在串口选择的下面有个，原密码填写之前发卡器使用的密码（出厂默认为6个F）密码位置填写卡片之前使用的密码（卡片默认出厂为6个F）。
填写好之后点击在下载区的下载按钮，在下方有提示成功或失败。
下载完发卡器密码后在下载区选择写卡密码，在密码位置填入与之读卡器相同的密码。
点击下载，把卡片拿至距发卡器感应区10CM的位置，点击下载，在下方有提示成功或失败。
4、写卡有效期、权限卡片加密之后，选择下载区的写卡有效期、权限点击下载，在下载按键下面提示成功或者失败（有效期默认为2个月，不可更改）权限控制选择根据现场情况勾选(默认为全选)5、写挂失卡选择写挂失卡，在挂失卡号位置填入你要挂失的卡号，拿一张新卡至发卡器感应区10CM位置点下载提示下载成功，把这张卡拿到读卡器上去读一下蓝色灯闪烁但没有什么提示（播报语音、开闸等），表示挂失成功。
（注：用来挂失的卡以后只能做挂失卡使用）6、写在场或者不在场根据现场情况，当车主开车已经在场内时，在办理卡片是请写入在场标志。
反之。
多威尔蓝牙远距离读头资料
蓝牙读卡器二．功能介绍1．工作方式：天线（读卡器）所发射红外信号以外的区域，电子标签（卡片）处休眠状态；电子标签进入红外信号范围即被激活并发送433M电磁波，不受金属防爆膜影响。
？如何保证读卡有方向性答：读卡器发射的红外唤醒信号是有方向性的，全向的433M只有在红外覆盖范围内才能和对应的读卡器通讯，保证读卡有方向性。
电子标签发送的电磁波有效范围2．设计创新：每一个读卡器通过按键设置分配不同的机号，可以杜绝两相邻读卡器工作时出现串号的现象，进出口在一起绝对不会相互干扰。
？电子标签若被红外激活后，433M的电磁波是全向发送的，相邻近车道的读卡器也能接受到信号，进出口道闸机是否会同时打开？答：不会，因为电子标签和读卡器通讯的时候会校验读卡器机号。
若机号为1的读卡器发射的红外信号激活电子标签，该电子标签通过433M电磁波发送卡号的时候会有校验位，只有1号读卡器接收到该卡号才会向上位机发送。
3．基本参数A．电源要求：12V 2A开关电源B．工作频率：红外唤醒433M通讯C．输出方式：wiegand26/34/主动485/被动485（PORIS协议）可选D．触发方式：地感触发（脱机设置）E．工作温度：-25℃至+70℃F．读卡距离：3到5米稳定，最远可调节到15米左右G．读卡器外观（橘红，灰白2款可选）安装图片正面图片内部结构H．读卡器内置的按键开关可以调节读卡距离，保证3到15米可调节4．其他优点A．读卡灵敏，反应迅速。
待机电流小，卡片使用时间长。
B．读卡器天线备用3组红外发射系统（通过自带数码开关选用），寿命长达10年以上，避免了红外灯管普遍2到3年开始损坏的情况。
C．读卡后卡号立即传送，也可以通过电脑串口设置卡号上传间隔时间，避免停车场控制器接收卡号过频造成异常，避免停车场软件中因连续显示相同卡号而增加统计时的工作量。
D．超强防雷功能设计，满足任何户外条件使用；防水等级V0级，金属外壳，内置防水盒。
三．卡片介绍1．方卡电池安装优点：卡片较薄，质量轻，电池可更换，携带方便。
远距离读卡器功能说明
BU-900M-K小型900M读卡控制一体机使用说明书2010-A目录第1章概述 (4)外观及指示 (4)接口面板 (4)第2章联网及控制功能 (6)第3章光耦输入 (7)第4章继电器输出 (7)控制道闸抬杆 (7)外接高电压大功率负载（100W灯泡） (7)第5章性能指标 (9)第6章常见故障处理 (10)第7章注意事项 (10)第8章随机文件及附件 (10)第9章售后服务 (11)声明此为A级产品，在生活环境中，该产品可能会造成无线电干扰。
在这种情况下，可能需要用户对其干扰采取切实可行的措施。
读卡时，人员应该至少离开天线30cm，才能满足美国FCC要求的最大允许的人体射频（RF）辐射条款要求。
第1章概述小型900M读卡控制一体机（型号为BU-900M-K）是本公司自主研发的高端UHF RFID 读卡控制器，具备远距离读卡和输出控制信号两大功能。
BU-900M-K读卡控制器可以读写符合EPC Gen2标准的“电子标签”，同时还能兼容2.4G有源标签。
电子标签被附着在待识别的物品表面，电子标签中保存了用于标识物品的电子信息。
BU-900M-K在一定区域内发射无线电信号，形成一个有效的电磁场，电子标签通过这个区域时将被激活，经过必要的握手后向读卡器发送存储在标签中的电子信息。
BU-900M-K在联网情况下会把读卡记录和时间传送到上位机系统，脱机情况下则会保存本次读卡记录。
BU-900M-K读卡控制器广泛适用于门禁型停车场系统管理、不停车自动收费（ETC）、人员门禁管理、电子防伪、物流监控、生产自动化管理等数据采集系统。
外观及指示BU-900M-K读卡控制器把传统的天线、读写器有机的融合到一起，结构紧凑，免除了施工时布设高频同轴线的麻烦。
读卡器外形如下图：天线面板的正下方，有一个红色和四个蓝色的LED指示灯，根据读卡器工作的状态不同会有不同的反应：最左边为红色电源指示灯；右边四盏蓝色LED在读到卡片时高亮闪烁，并伴有蜂鸣器鸣叫；此四盏蓝灯复合噪声指示功能，在探卡过程中能指示出环境干扰的强度，不亮为最小，全亮为环境干扰恶劣。

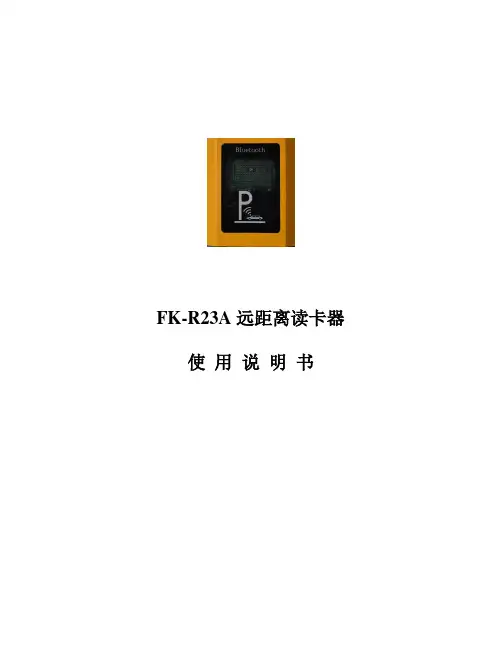

FK-R23A蓝牙读卡器使用说明书
使用说明书目录目录........................................................................................................... 错误！未定义书签。
1 温馨提示................................................................................................. 错误！未定义书签。
2 产品概述................................................................................................. 错误！未定义书签。
3 技术参数................................................................................................. 错误！未定义书签。
4 产品界面................................................................................................. 错误！未定义书签。
5 接线说明................................................................................................. 错误！未定义书签。
6 机器设置................................................................................................. 错误！未定义书签。
6.1 设置说明...................................................................................... 错误！未定义书签。
蓝牙读卡器操作说明
IP65
电器特性
工作电压
9-24V(9-18V Type )
工作电流
<500mA(max)
接收灵敏度
-110dbm
串口通信波特率
9600bps/19200bps
通讯接口
RS485,Wiegand26/Wiegand34
修改成功，才能进行卡片密码修改。卡片新密码为6位数字并与读卡器密码一致。
1.打开读卡器加密软件。
2.选择设置卡密码，在“6位原始密码”信息框内填入：FFFFFF(出厂默认) ; 6位新密码信息框内输入
新密码（限数字）;确认新密码信息框内再次输入6位新密码确认。按确认就可以完成设置密码了。 如
B．ID号设置开关
此开关为读卡器自身的ID号设置，共8个ID号（ID1~ID8）相邻的两台读卡器必须设置不同的ID
号码，且每次只能设1位。如：入口设为ID1（ID1置ON其它置OFF），出口设为ID2（ID2置ON
其它置OFF）。
C．信号调节开关设置
当信号调节开关（8位）全部调至OFF状态时，信号强度进入全自动调节方式，如果有一个或多个开
关调至ON状态信号的强度调节进入手动调节方式开关由1到8是由弱到强，全部为ON时信号为最
强状态。
. 读卡器加密设置
注意：读卡器出厂原始密码为FFFFFF，修改的新密码仅为数字，且务必记住新密码。
1.打开读卡器加密软件。
2.选择读卡器密码，在“6位原始密码”信息框内填入：FFFFFF(出厂默认) ; 6位新密码信息框内输入
醒窗口朝读卡器方向开车测试。根据需要调整读卡器读卡方向，以达到最佳使用效果。
. 常见故障排除
蓝牙远距离读卡-一体机CA-1321说明书
蓝牙远距离读卡器一体机CA-1321说明书脱机运行、强抗干扰、直接接道闸免控制器一、蓝牙一体机应用系统功能简要说明1、读卡速度快，距离远。
2、具有良好的方向性。
读卡距离可控制（1~5 米，5~10 米、10~20 米可调）。
3、上下坡、弯道出入口不停车读卡。
避免车辆熄火，半坡启动。
4、不受车辆防护膜（如防暴膜）影响，适用于所有车辆。
5、不停车读卡，大大提高车流通量。
交通高峰期不再堵车排长龙。
6、不开窗读卡：恶劣的天气车主不再受车窗外的风雨冰雪影响。
7、读写器之间无互相干扰，方向性好。
采用先进的码分多址无线通信技术，有效解决前后左右车道互扰问题。
8、卡片稳定性好，抗干扰、抗衰弱能力强，不受其它通信产品干扰。
9、读卡器直接接道闸、电动门、车辆检测器使用，减少布线繁锁，操作简便。
二、产品参数及介绍1、蓝牙远距离读卡器一体机工作模式：光激励定位、CDMA 蓝牙通信、休眠唤醒工作电源：DC12V~18V 3A适配器：AC110~220V/DC +12V蓝牙功率：12W工作频率：433MHz红外频率：38KHz 读卡角度：80 度读卡距离：1~20 米（3-20米读卡距离可按需求自行调整）标签协议：CDMA储存温度：-45℃~ +95℃工作温度：-30℃~ +75℃相对湿度：95%蓝牙一体机目前已经能兼容所有停车场管理系统。
可用于简易停车场管理，原有标准停车场管理系统添加远距离不停车功能，捷顺富士等国内品牌停车场系统改造添加远距离不停车,工地车辆简易进出记录查询系统等。
2、蓝牙发行器工作模式:光激励定位、休眠唤醒工作电源:DC12V～18V 4A适配器: AC110～220V/DC +12V 蓝牙功率:12W工作频率:433MHZ红外频率:38KHZ读卡角度:100度标签协议:CDMA接口类型: 韦根26、USB 储存温度: -45℃～+95℃工作温度: -30℃～+75℃相对湿度:最大95%尺寸/重量: 165x105x38mm蓝牙发行器为远距离蓝牙卡发卡专用设备，适用于我司蓝牙远距离读卡器及一体机发卡用，支持双发卡器（接近距离发卡器的同时，也可以扩展接我司远距离读卡器），发行器含USB接口及W26接口(如图一所示)，发卡无需安装驱动，直接电脑或与电脑通讯后即可使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
远距离蓝牙读卡器说明书篇一：蓝牙远距离读卡器说明书全部智慧为您所用第共10页1页--智能停车场-- 专用远距离读卡器蓝牙远距离读卡器优势：1. 光激励、CDMA、休眠唤醒、蓝牙通信、CPU自动识别等高新技术结晶2. 读卡速度快，读卡距离远，具有良好的方向性，读卡距离可控制。
10－40公里时速可不停车读卡3. 穿透车辆防护膜（如防暴膜）影响，适用于所有车辆全部智慧为您所用第共10页2页4. 不停车,不开窗读卡；恶劣的天气读卡不受车窗外的风雪雷雨影响5. 不停车读卡，大大提高车流通过量，交通高峰期不再有堵车排长龙现象，为你节省燃油费用。
6. 读写器相互之间无干扰（采用先进的蓝牙通信技术与CDMA技术、CPU自动识别），方向性好，有效解决前后左右车道互扰问题蓝牙电子标签优势1. 抗干扰CPU电子标签，具有自动识别多车道功能（国内首创、技术领先）2. 先进的休眠唤醒、低功耗模式，保证电池使用寿命3年以上（技术领先）3. 电子标签采用CDMA 技术，杜绝进出口干扰问题4. 成熟的IC卡（ISO1433A标准）远距离读写技术设备研发生产商、一卡通远距离识别方案生产商5. 成熟的ID 薄卡，EM厚卡远距离读写技术设备研发生产商、一卡通远距离识别方案生产商6. 技术先进的蓝牙电子标签加密技术，可为客户提供加密服务，保护客户的利益停车近距离刷卡以满足不了生活的节奏，近距离刷卡有那些不足呢？1. 由于施工也现场的因素，造成业主刷卡困难需摆正车位方可刷卡，有时借助保安才能刷到卡。
2. 早晚上下班都是车流的高期，业主需要排队刷卡造成堵车排长龙现象。
全部智慧为您所用第共10页3页3. 排队刷卡，增加汽车尾汽的排放，增加汽车油耗。
4. 排队刷卡需增加保安人员协助，增加了物业的管理费用，无法达到无人值守停车场。
远距离蓝牙概述随着21世纪社会经济的迅速发展，人们生活的节奏更加快，对生活的质量也要要求更高。
近年来，无线移动通信的发展日新月异，新技术也层出不穷。
对于蓝牙通信技术里的远距离不停车收费等技术有什么特点？它们之间又有何异同点？它们到底能为用户提供什么样的服务？全智蓝牙光励远距离产品是光激励、CDMA、休眠唤醒、蓝牙通信高新技术结晶，采用红外光激励定位与CDMA 扩频多址数字式技术，蓝牙通讯相结合的方法，同时具有红外和微波二种方式的优点，又克服了二者的缺点。
全智蓝牙让你真正体验到不停车读卡进出车场的享受! 在不久的未来，基于蓝牙技术的远距离产品将会形成一个新的浪潮。
蓝牙远距离读卡器外观全部智慧为您所用第4页共10页型号：QZ-8901圆（淘汰阶段）蓝牙卡发行器：QZ8610 型号：QZ-8600型号：QZ8900全部智慧为您所用第共10页5页技术参数：工作模式：光激励定位、CDMA蓝牙通信、休眠唤醒工作电源：DC12V～18V3.2A 适配器：AC110～220V/DC +12V 蓝牙功率：12W 工作频率：433MHZ 红外频率：38KHZ 读卡角度：80度注：QZ-8900蓝牙远距离读卡器颜色为：银白色QZ-8600B与QZ-8600蓝牙远距离读卡器颜色为：可乐红、蓝色、橙色、黄色读卡最大距离：1-20米标签协议：CDMA接口类型：韦根26/34 RS232/485 储存温度：-45℃～+95℃工作温度： -30℃～+75℃相对湿度：最大95% 尺寸/重量：136x26x10cm 13KG篇二：此说明书将指导您如何使用蓝牙读卡器。
请在使用读卡器前，仔细阅读此说明书。
一、产品概述随着社会现代化进程的不断推进，人们不断追求高品质生活，汽车已逐步成为人们出行的交通工具。
车辆的迅猛发展给传统的手动刷卡停车场管理系统也带了巨大压力。
上、下班高峰期排队等候刷卡、上坡车道停车刷卡、雨雪天气伸手刷卡等有诸多不便。
科技的发展，先进技术的应用，也更好的解决了传统产品的不足。
远距离不停车自动感应产品的诞生，以便捷、减排、省时、节油等传统产品无法比拟的优势，将全面取代传统式手工刷卡的停车场系统。
因停车场系统应用的特殊性，并不是任何一款远距离读卡设备都能发挥应有的功能，在实际应用中信号能否穿透汽车隔热膜、相临车道信号干扰、跟车信号干扰、微波辐射危害、信号衰减、电磁兼容等关键技术成为产品稳定性的重要因。
我公司生产的蓝牙光励远距离产品是光激励、CDMA、休眠唤醒、蓝牙通信高新技术结晶，采用红外光激励定位与CDMA 扩频多址数字式技术，蓝牙通讯相结合的方法，具有红外和微波二种方式的优点，又克服了二者的缺点。
全智蓝牙让你真正体验到不停车读卡的享受! 蓝牙技术将会给远距离不停车读卡带来一场新的革命。
蓝牙技术的远距离产品将会形成一个新的浪潮，席卷全行业。
二、系统原理该款远距离定向读卡器结合了红外与射频通讯特点，互补两个不同频率通道的工作优势，相互进行信息传递。
射频是一个无方向的电磁波，难以准确定向，但通讯速度快；而红外具有严格的角度定位，但通讯速度慢；在停车场实际应用中选用某一个通道通讯难以达到理想的使用要求。
原理：读卡器发射红外扫描信号，红外信号是经过加密的数据，包含了唤醒编码、机器编码等信息；当休眠中的远距离卡进入读卡器发送的红外信号范围时，立即被唤醒工作，发射射频电磁波发送远距离卡信息，；读卡器接收到卡片信息后对进行验证，如果该卡有效则直接发抬杆信号给道闸，或者发韦根信号给停车场主板。
如果卡片信息无效则不作任何处理。
三、产品技术参数工作模式:光激励定位、CDMA蓝牙通信、休眠唤醒工作电源:DC12V 2A适配器: AC110~220V/DC +12V 2A工作频率:433MHZ红外频率:38KHZ读卡最大距离:30米标签协议:CDMA接口类型: 韦根26 RS485储存温度: -45℃~+95℃工作温度: -25℃~+75℃四、功能介绍⑴定向识别本机采用红外和射频同步通讯技术，机器发送红外扫描定位信号，远距离卡发送的射频数据（卡号）只有在读卡器红外扫描信号范围内才能交换，读卡器红外扫描范围以外区域，远距离卡与读卡器之间数据不进行交换。
目前红外与射频同步通讯技术是唯一能解决严格定向的远距离读卡产品。
⑵读卡距离调整本机读卡稳定识别距离大于20米，信号可以穿透汽车防爆隔热膜；可以根据现场实际需要调整机器安装角度实现3~30米识别距离调整（厂家建议机器信号覆盖离闸杆前方6米范围最佳）。
⑶休眠省电与本机配合使用的远距离卡是采用最新的休眠激活方式工作，待机时无能量消耗；卡片进入机器信号扫描范围时，卡片被激活，自动打开电源发送信号；卡片离开机器扫描范围后，自动关闭电源进入休眠。
大大延长卡片使用寿命。
⑷抗干扰本机可通过拨码开关自由设置16个地址码，机器在发送红外扫描信号时将地址码同时发送，卡片被机器扫描信号唤醒后发射卡片信息的同时附带发送该读卡器地址码，读卡器收到卡片信息及地址码后进行验证，与本机地址码相符的卡片信息有效，与地址码不符的卡片信息。
多台机器同时使用时，需要设置不同地址码，彻底解决临近车道或多车同时读卡的串号干扰等诸多问题。
⑸地感触发读卡本机有压地感触发读卡和自动读卡两种方式，出厂默认为自动读卡方式，如需要改动请参照说明书设置选择。
⑹时间读取及校准功能读卡器本身设有时钟，该时钟可以读取和校准，掉电不丢失时间。
读卡器收到卡片信息后会读取卡片的有效期信息，只有卡片的有效期信息有效才认为卡片有效，否则认为卡片无效。
⑺密码设定功能读卡器可设置五位数字密码，密码范围（0—50000）；只有卡片密码跟读卡器密码一致时，才认为该卡片有效，否则无效。
改密码可自由设定，但是设定前必须输入原始密码，否则无法设定新密码，出厂时原始密码为空，请牢记所设定的密码，否则会导致读卡器密码无法重新设定。
⑻信号强、弱调整读卡器12级信号强度调整，通过拨码开关直接调整，以调整不同环境下的读卡距离。
确保机器工作在最稳定。
篇三：蓝牙远距离定向读卡器说明书远距离读卡器应用说明书此说明书将指导您如何使用读卡器。
请在使用读卡器前，仔细阅读此说明书。
一、产品概述随着社会现代化进程的不断推进，人们不断追求高品质生活，汽车已逐步成为人们出行的交通工具。
车辆的迅猛发展给传统的手动刷卡停车场管理系统也带了巨大压力。
上、下班高峰期排队等候刷卡、上坡车道停车刷卡、雨雪天气伸手刷卡等有诸多不便。
科技的发展，先进技术的应用，也更好的解决了传统产品的不足。
远距离不停车自动感应产品的诞生，以便捷、减排、省时、节油等传统产品无法比拟的优势，将全面取代传统式手工刷卡的停车场系统。
因停车场系统应用的特殊性，并不是任何一款远距离读卡设备都能发挥应有的功能，在实际应用中信号能否穿透汽车隔热膜、相临车道信号干扰、跟车信号干扰、微波辐射危害、信号衰减、电磁兼容等关键技术成为产品稳定性的重要因素。
我公司生产的定向远距离读卡器利用红外和微波同步通讯技术，充分考虑产品在停车场系统和ETC系统应用的特点，是国内目前唯一能解决准确定位和互相干扰的远距离读卡设备。
二、系统原理该款远距离定向读卡器结合了红外与射频通讯特点，互补两个不同频率通道的工作优势，相互进行信息传递。
射频是一个无方向的电磁波，难以准确定向，但通讯速度快；而红外具有严格的角度定位，但通讯速度慢；在停车场实际应用中选用某一个通道通讯难以达到理想的使用要求。
原理：读卡器发射60度红外扫描信号，红外信号是经过加密的数据，包含了唤醒编码、机器编码信息；当休眠中的远距离卡进入读卡器发送的红外信号范围时，立即被唤醒工作，发射射频电磁波发送远距离卡内码，在发送卡内码的同时也将读卡器机器码附带传递给读卡器；读卡器接收到卡号后对首先对机器码验证，与该机身码相符的为有效卡直接上传给上位机，与该机器码不符的直接删除，避免了临近车道和跟车的串号干扰。
三、产品特点⑴穿透性：可穿透任何金属汽车防爆膜，远距离卡放置到车内，无需摇窗户可自动识别感应；⑵方向性：采用红外定位射频传输双通道模式方式工作，具有严格的方向性和稳定性，读卡区60度以外绝不读卡。
⑶稳定性：应用多种环境传感技术，使其可根据环境的需要自动调节信号参数。
⑷适应性：读卡器具有多种工作模式，可根据应用环境的不同选择相应的工作模式如：室外工作模式（适用于露天停车场和ETC系统）、室内工作模式（适用于地下停车场）等。
⑸抗干扰：此读卡器综合了机身码设别技术、一机拖多技术、码分多址等技术具有良好的抗干扰性（即使两读卡器紧挨着，只要红外区不迭加就不会造成干扰）。
⑹环保性：读卡器和电子标签没有读卡时无电磁辐射，所以对人体不会造成任何伤害。
⑺耐寒性：严寒气候工作时，读卡器利用红外自动补温，读卡信号不受气候变化而衰减。
⑻兼容性：读卡器具备多种数据传输格式，全面兼容国内现有的控制器系统。
⑼维护性：纯工业级制造，超强防雷功能，电路每级设计都具有防护功能，全天候工作，无需维护。
