门式起重机检验报告

检验统一编号：门式起重机检验报告注册代码：苏 F7-T-III-012011注册代码：安装单位：安装单位：江苏中厦集团有限公司使用单位：使用单位：南通建筑工程总承包有限公司使用地点：使用地点：戴庄路和世纪大道交叉口检验日期：检测日期：2013年 07月 11日盐城中诚建筑机械安全检测有限公司电话： 8--8005传真：8地址：盐城市大数据创新应用产业园B区3号楼 1楼说明1、本报告适用于施工升降机检验。

2、本报告书应由计算机打印输出，涂改、复制、复印无效。

3、报告无检验、审核、批准人签章和无检验机构公章（或专用章）无效。

4、本报告项目编号中有“ *”记号的项目为保证项目，其余为一般项目。

检验时保证项目有一项不合格或一般项目有 4 项不合格，则该设备应判为不合格。

5、在收到检验报告之日起十五日内若无异议向盐城中诚建筑机械安全检测有限公司提出，则视为同意本报告。

6、检验仅对检验项目及检验时机械状况负责。

7、经安装检验合格后，使用单位仍应按说明书要求对本机进行日常维护保养。

每日工作前必须对安全装置、紧固件、钢丝绳、滑轮等部件进行检查，并作试运转，在确认安全、正常、有效后，方可投入使用。

8、严禁超载使用。

门式起重机检验报告检验编号：检验类别：定期检验检验日期：天气：温度：湿度：风速：工程名称使用单位监理单位制造单位型号出厂编号安装告知日期安装高度仪器（工具）名称温湿度计主接地电阻测量要仪检经纬仪验水平仪仪拉力计器风速仪设备扭力扳手卷尺塞尺钢直尺施工地点安装单位特种设备制造许可证号出厂日期设备备案编号最大额定起重量安装跨度型号编号仪器仪器（工具）名型号编号仪器状况称状况DWS508yczc-13完好万用表VC890D yczc-38完好ZC29B-2yczc-02完好绝缘电阻仪ZC25yczc-34完好J6yczc-01完好游标卡尺0-200mm yczc-03完好DS32yczc-06完好宽口游标卡尺0-300NM yczc-21完好LK-5yczc-14完好常用电工工具yczc-44完好AR826yczc-05完好20 倍放大镜35*40yczc-10完好96513yczc-16完好测温仪DM6902yczc-25完好0-5m yczc-43完好声级计AR834yczc-11完好JZC yczc-09完好测厚仪GM100yczc-29完好0-300mm yczc-31完好检验依据《建筑工程施工机械安装质量检验规程》DGJ32/J65-2015保证项目不合格数0一般项目不合格数0检验该项目门式起重机安装质量经检验合格。

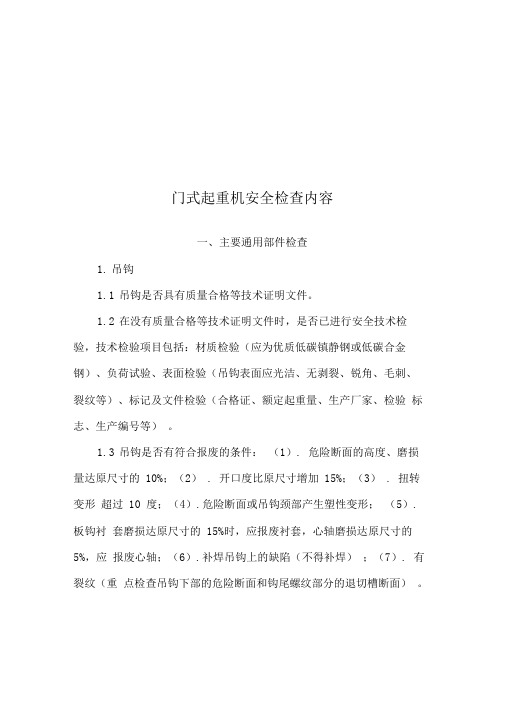

门式起重机安全检查内容一、主要通用部件检查1.吊钩1.1吊钩是否具有质量合格等技术证明文件。

1.2在没有质量合格等技术证明文件时，是否已进行安全技术检验，技术检验项目包括：材质检验（应为优质低碳镇静钢或低碳合金钢）、负荷试验、表面检验（吊钩表面应光洁、无剥裂、锐角、毛刺、裂纹等）、标记及文件检验（合格证、额定起重量、生产厂家、检验标志、生产编号等）。

1.3吊钩是否有符合报废的条件：（1）. 危险断面的高度、磨损量达原尺寸的10%；（2）. 开口度比原尺寸增加15%；（3）. 扭转变形超过10 度；（4）.危险断面或吊钩颈部产生塑性变形；（5）. 板钩衬套磨损达原尺寸的15%时，应报废衬套，心轴磨损达原尺寸的5%，应报废心轴；（6）.补焊吊钩上的缺陷（不得补焊）；（7）. 有裂纹（重点检查吊钩下部的危险断面和钩尾螺纹部分的退切槽断面）。

2.钢丝绳2.1是否选用交绕钢丝绳并且具有质量合格证2.1是否有打结或扭曲现象。

2.3是否在不洁净的地方拖线。

2.4是否在尖角毛刺物体上拖线。

2.5是否有被划、磨、碾压、过度弯曲、钢丝绳松弛等现象。

2.6是否保持良好的润滑（每两周润滑一次），且不影响外观检查。

2.7是否有锈蚀现象。

内部腐蚀不易检验，如果是直径较细的钢丝绳（＜20mm）可以用手把钢丝绳弄弯进行检验；如果直径较大，可用钢丝绳插接纤子进行内部检验, 检验后要把钢丝绳恢复原状, 注意不要损伤绳芯, 并加涂润滑油脂。

2.8在卷筒等固定连接部位、通过滑轮处、编结部分、与吊具连接部分钢丝绳要重点检查。

2.9 是否已符合报废条件：（1）. 钢丝绳在一个捻节距内断丝超过总丝数的10%；（2）. 外层钢丝磨损量超过原直径的40%，当不足是可以按拆减后的断丝绳报废；（3）. 钢丝绳直径减小达7%；（4）. 钢丝绳整股断或麻芯外露、局部外层钢丝绳伸出呈笼形状态以及打死结等现象。

.3.卷扬机3.1卷扬机锚定是否牢固。

3.2卷筒钢丝绳缠绕是否整齐。

报告编号:
起重机械安装改造重大维修检验报告
(企业自检)
施工类别___________ ______________ __
施工单位 _ 山东龙辉起重机械有限公司___
使用单位
设备种类通用门式起重机
设备品种通用门式起重机
规格型号
出厂编号
设备代码
检验日期
（山东龙辉起重机械有限公司）
说明
1、本报告适用于通用桥式起重机、电站桥式起重机、防爆桥式起重机、绝缘桥式起重机、冶金桥式起重机、架桥机、电动单梁起重机、电动单梁悬挂起重机、电动葫芦桥式起重机和防爆梁式起重机等安装改造重大维修单位自检
2、检验结果、检验结论表示方法:
“√”—表示该项检验结果为“符合要求”, 检验结论为“合格”
“×”—表示该项检验结果为“不符合要求”, 检验结论为“不合格”
“／”—表示该项检验结果为“无此项”, 检验结论为“无此项”
3、本报告电脑打印,也可手工填写,但不可两者混合使用
4、本报告无检验、审核、批准人员签名无效.涂改无效、单位未签章无效
起重机械安装改造重大维修检验报告
架桥机还应符合以下要求。

桥(门)式起重机定期检验自检报告桥(门)式起重机定期检验自检报告桥（门）式起重机定期检验自检报告使用单位：起重机类别：起重机型号：设备编号：设备使用地址：维保单位：检验日期：XX市*****X有限公司编制桥(门)式起重机定期检验自检报告说明1. 本自检报告根据国家质量监督检验检疫总局制定的《起重机械定期检验规则》编制；2. 本自检报告适用于下列起重机定期检验：通用桥式起重机、电站桥式起重机、绝缘桥式起重机、冶金桥式起重机、架桥机、电动单梁起重机、电动单梁悬挂起重机、电动葫芦桥式起重机、通用门式起重机、水电站门式起重机、轨道式集装箱门式起重机、万能杠杆拼装式龙门起重机、岸边集装箱起重机、造船门式起重机、电动葫芦门式起重机、装卸桥、轮胎式集装箱门式起重机；3. 本自检报告不适用防爆起重机械定期检验；本自检报告应有自检人员签名；4. 检验结果、检验结论栏按照国家质量监督检验检疫总局印发的《起重机械定期检验规则》规定的要求填写；“√ ”表示合格，“×”表示不合格，“/”表示无此项；桥(门)式起重机定期检验自检报告桥（门）式起重机定期检验自检报告附页桥(门)式起重机定期检验自检报告NO:序号B6.3.3 用于特殊场合的钢丝绳的报废自检项目及其内容共6 页第3 页自检结果描述或数据结论16(1) 吊运炽热金属、熔融金属或者危险品的起重机械用钢丝绳的报废断丝数达到按照GB/T 5972-20XX年《起重机械用钢丝绳检验和报废实用规范》的规定钢丝绳断丝数的一半(包括钢丝绳表面腐蚀进行的折减) ;17 18 19 20B6.4 滑轮铸造起重机不得使用铸铁滑轮。

B6.5 导绳器配备有导绳装置的卷筒在整个工作范围内有效排绳，无卡阻现象。

(1) 检查电气设备与控制功能是否有效。

B7.1 电气设(2) 检查绝缘型、吊运熔融金属的起重机械电气设备及其备与控元器件是否与工作环境的高温、绝缘等级相适应，并且有制功能防护措施。

一、报告基本信息报告编号： 2023QKJX001申请单位：江苏XX起重设备有限公司设备名称： 20吨门式起重机设备型号： QD20-50/15设备编号： 0123456789生产日期： 2022年10月使用地点：江苏省XX市XX工业园区使用单位： XX制造有限公司检验类别：定期检验检验日期： 2023年3月15日二、设备概况本台20吨门式起重机为单主梁双悬臂结构，采用电动葫芦起升，起重机主梁跨度为50米，起升高度为15米，额定起重量为20吨。

起重机主要用于XX制造有限公司的货物装卸、搬运及生产线上的物料吊装作业。

三、检验目的为确保本台起重机在运行过程中的安全可靠，预防事故发生，根据《起重机械安全规程》（GB6067-1985）、《起重机设计规范》（GB/T3811-1983）及《起重机检验规程》（CZQ/GC04-2001）等相关规定，特申请对XX制造有限公司使用的20吨门式起重机进行定期检验。

四、检验内容1. 设备外观检查：- 检查起重机各部件是否有明显的损坏、变形、裂纹、腐蚀等现象。

- 检查起重机表面涂层是否完好，是否有剥落、起泡、开裂等情况。

2. 机械部件检查：- 检查起重机主梁、端梁、桥面板、行走机构、起升机构等主要部件的连接螺栓是否紧固。

- 检查吊钩、钢丝绳、滑轮、卷筒等起升机构的部件是否有磨损、变形、裂纹等现象。

- 检查制动器、限位器、安全装置等部件是否正常工作。

3. 电气系统检查：- 检查起重机电气线路是否完好，是否存在短路、接地、漏电等情况。

- 检查电气控制柜、操作箱等电气设备是否正常工作。

4. 安全装置检查：- 检查起重机安全钩、安全带、限位开关、紧急停止按钮等安全装置是否正常工作。

- 检查起重机起重量限制器、起升高度限制器等安全装置是否可靠。

5. 性能试验：- 进行起重机静态试验，检查起重机的稳定性、平衡性等性能指标。

- 进行起重机动态试验，检查起重机的起升、行走、制动等性能。

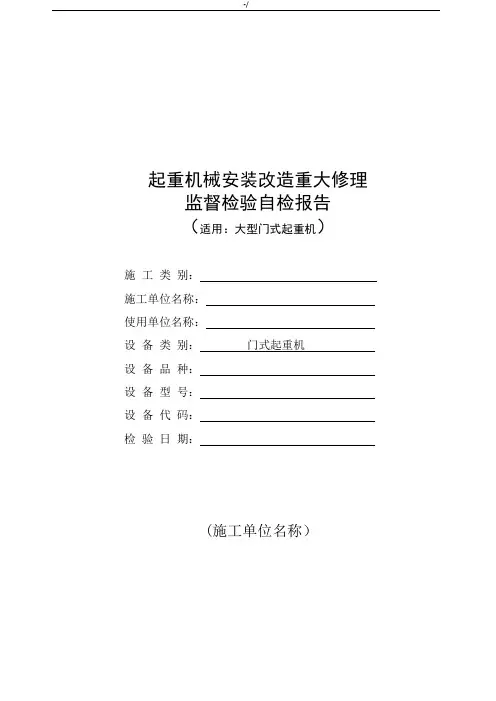

起重机械安装改造重大修理监督检验自检报告
（适用：大型门式起重机）
施工类别：
施工单位名称：
使用单位名称：
设备类别：门式起重机
设备品种：
设备型号：
设备代码：
检验日期：
(施工单位名称）
注意事项
1.本报告是依据《起重机械安装改造重大修理监督检验规则》(TSG Q7016—2016)，对起重机进行安装改造重大修理监督检验的自检报告。

2.本报告应当由计算机打印输出，或者用钢笔、签字笔填写，字迹要工整，涂改无效。

3.本报告无检验、审核、批准人员的签字和自检机构的检验专用章或者公章无效。

4.本报告一式三份，由检验机构、施工单位和使用单位分别保存。

起重机械安装改造重大修理监督检验自检报告
与设备基本情况
起重机械安装改造重大修理监督检验自检报告附页。

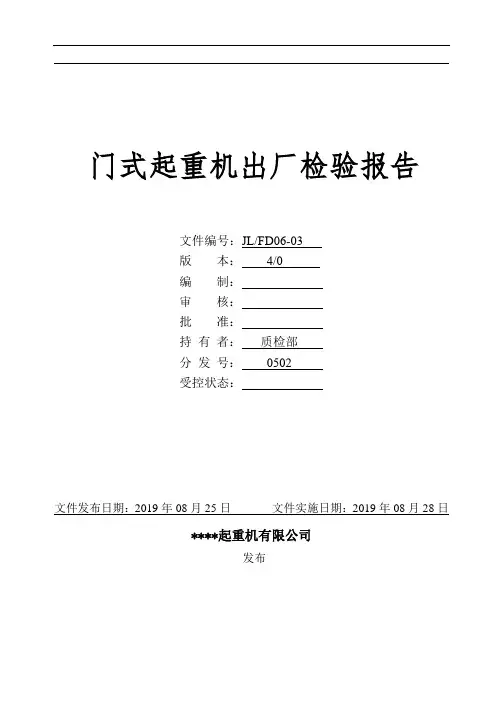

门式起重机出厂检验报告文件编号：JL/FD06-03版本：4/0编制：审核：批准：持有者：质检部分发号：0502受控状态：文件发布日期：2019年08月25日文件实施日期：2019年08月28日****起重机有限公司发布门式起重机出厂检验报告1目的本报告适用于本公司桥式起重机产品的出厂检验。

3主要仪器设备检验检测用主要仪器设备见表1：每台起重机出厂前都应进行相关检验，检验合格后（包括用户的特殊要求检验项目）方能出厂，并向用户提供本检验报告。

4.出厂检验报告。

4.1、出厂检验项目11 小车轨道直线度1.接头处钢轨顶部的垂直错位≤1mm、水平错位≤1mm。

应将错位处1：50的斜度磨平。

连接后的钢轨顶部在水平面内的直线度任意2m测量范围内≤1mm。

2.当不采用焊接方法时，接缝应在肋板上方，允许≤10mm.两端最短一段钢轨应＞1.5m，并在两端加施焊挡铁。

轨道底面与承轨梁翼缘横隔板应接触良好。

3.应符合GB/T10183.1-2018中轨道公差标准。

12 小车轨道中心相对腹板中心的偏差1.小车钢轨任意一点处，轨道中心相对梁腹板中心的位置偏移量≤3mm.2.应符合GB/T10183.1-2018中轨道公差标准。

3.K=(a+x)-(a1+x1)13 单主梁轨距的偏差14 相对应两根轨道测点之间的高度差E15 小车轨道任一点处车轮接触点高度差16 主梁水平方向弯曲度1.对正轨箱形梁和偏轨箱形梁，f≤S/2000。

而且对于桥式起重机而言，该f值最大不得超过20mm。

2.对偏轨箱形梁、单腹板梁和珩架梁应満足小车轨道中心线对轨道梁幅板中心线的偏差和小车轨距偏差的要求。

而且对于桥式起重机而言，该f值最大不得超过15mm。

3.当起重量≤50t时，主梁只能向走台侧凸曲。

17 主梁腹板局部翘曲以1m平尺检测，离上翼缘板H/3不应大于腹板厚度的0.7倍，其余区域不应大于腹板厚度的1.2倍。

18 小车车轮接触点高度差19 车轮在水平投影面内车轮轴中心线倾斜度镗孔型车轮倾斜度=0.5‰角型箱车轮倾斜度：E1为测量长度20车轮在垂直平面内车轮轴中心倾斜度（空载小车位于跨端）-0.5‰≤倾斜度≤2‰21水平导向轮在垂直轨道和沿轨道方向上的轴线倾斜度公差1.水平导向轮在垂直轨道方向上的轴线倾斜度公差=0.63‰2.水平导向轮在沿轨道方向上的轴线倾斜度公差=0.4‰3.其他应符合GB/T10183.1-2018中车轮公差标准。

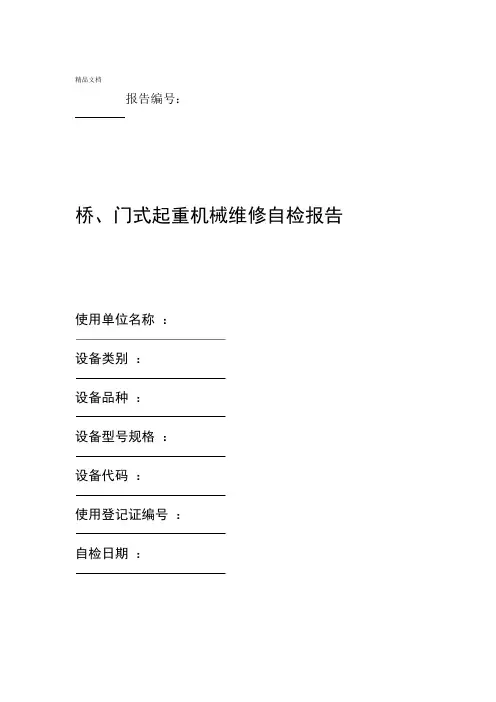

精品文档报告编号：桥、门式起重机械维修自检报告使用单位名称：设备类别：设备品种：设备型号规格：设备代码：使用登记证编号：自检日期：使用单位：（盖章）.精品文档注意事项1、本报告适用于桥（门）式起重机的维修自行检查。

2、自检人员须持有相应的特种设备作业人员证。

3、“检验结果”栏的填写：要求测试数据的项目应填写实测数据；无测试数据要求的项目划“√”、“×”和“/”分别表示“合格”、“不合格”和“无此项”；对于需要说明情况的项目，在“检验结果”栏中做简要说明。

“检验结论”栏填写“合格”、“不合格”和“无此项”等单项结论。

4、“整机自检结论”填写“合格”或者“不合格”。

5、检验仪器设备应经检定合格，并在有效期内，内部应有统一编号。

6、检验条件应符合根据《起重机械定期检验规则》(TSG Q7015-2016)中对于安装自检报告的要求制作。

7、本报告应有2名自检人员和审核人员签字，签名应为手签,未填写检验日期或无使用单位及自检单位盖章的自检报告无效。

8、本报告由计算机打印输出，或者用黑色钢笔、签字笔填写，字迹应工整，如作修改，修改处应有修改人员的签章和日期。

9、本报告一式二份，由特种设备检验机构、使用单位分别保存。

当工程各有关单位有存档要求时，可增加报告份数。

公司地址：邮政编码：联系电话：.精品文档桥、门式起重机械维修自检报告报告编号：使用单位名称使用单位地址使用地使用单位统使用单社会信用代安全管理人使用单使用单邮政编联系电制造单位名)重大修改单位名设备品设备类设备代型号规产品编单位内编m工作级 m/min额定起重起升速 t性参m/min起升高小车运行速m大车运行速m/min检(TSG Q7015-2016)《起重机械定期检验规则依合检结备日期安全管理员核日期自检单位（盖章日期准：页6共 1第页.精品文档起重机械定期检验报告附页报告编号：结备共6页第2页.精品文档报告编号：页第页共6 3 报告编号：.精品文档4页第页共6报告编号：.精品文档6 6共页第页.。

桥（门）式起重机检验报告报告编号：
检测机构名称
注意事项
1.本报告适用于桥（门）式起重机安装改造重大修理的检验。

该设备自本次检验合格之日起满两年应重新检验；若在此期间出现重新安装、进行过改造、重大修理或者遭遇自然灾害导致设备主要受力零部件损坏的，应重新进行检验。

2.报告书应当由计算机打印输出，涂改无效。

3.本报告无检验、审核、批准人员的签字和检验机构的核准证号、计量认证章、二维码防伪标识、检验专用章或者公章的无效。

4.报告一式四份，由检验机构（一份）和委托单位（三份）分别保存。

5.受检单位对本报告结论如有异议，请在收到报告书之日起15 个工作日内，向检验机构提出书面意见。

6.本报告是对申请检验方所申请的在检验时设备装设的各种安全装置、零部件和机构所进行的符合性判断，报告结论仅对所检项目负责，对设备检验时的状况负责。

7．桥（门）式起重机的主要受力结构件、起升机构、零件是否达到报废标准，由安装单位在安装前后及使用单位在日常使用过程中进行定期维护检查时严格控制。

8．桥（门）式起重机主要承载机构件的正常工作年限应按使用说明书及有关规定进行确定。

检验机构地址：
邮政编码：
联系电话：
受控编号：桥（门）式起重机检验结论报告
桥（门）式起重机定期检验报告附页
附件1
工程质量现场检测见证确认表
附件2
一、检测过程照片
二、现场检测人员持证照片
三、GPS定位图。
