实验九 集成运算放大电路(同相及0.7倍放大电路)

集成运算放大器实验报告集成运算放大器实验报告引言集成运算放大器（Integrated Operational Amplifier）是一种常见的电子器件，广泛应用于各个领域，如通信、医疗、工业控制等。

本实验旨在通过实际操作和测量，了解集成运算放大器的基本原理和特性，并探讨其在电路设计中的应用。

一、实验目的本实验的主要目的如下：1. 理解集成运算放大器的基本原理和特性；2. 掌握集成运算放大器的基本参数测量方法；3. 探索集成运算放大器在电路设计中的应用。

二、实验仪器与器件1. 实验仪器：示波器、函数发生器、直流电源、万用表等；2. 实验器件：集成运算放大器、电阻、电容等。

三、实验步骤1. 搭建基本的集成运算放大器电路，并连接相应的仪器；2. 调节函数发生器，输入不同的信号波形，观察输出信号的变化；3. 测量并记录集成运算放大器的增益、输入阻抗、输出阻抗等参数；4. 尝试改变电路中的电阻和电容数值，观察输出信号的变化；5. 根据实验结果，分析集成运算放大器的应用场景和电路设计方法。

四、实验结果与分析1. 在实验中，我们观察到集成运算放大器具有很高的增益，可以将输入信号放大到几十倍甚至几百倍的程度。

这使得它在信号放大和放大器设计中发挥着重要的作用。

2. 通过测量，我们还发现集成运算放大器具有很高的输入阻抗和很低的输出阻抗。

这使得它可以有效地隔离输入和输出电路，提高信号传输的质量。

3. 在实验中，我们改变了电路中的电阻和电容数值，观察到输出信号的变化。

这进一步验证了集成运算放大器的灵活性和可调性，可以根据实际需求进行电路设计和调整。

五、实验总结通过本次实验，我们深入了解了集成运算放大器的基本原理和特性，并掌握了相关的测量方法。

我们还通过实际操作，探索了集成运算放大器在电路设计中的应用。

实验结果表明，集成运算放大器在信号放大、隔离和调节方面具有重要作用，可以在各个领域中发挥重要的作用。

六、参考文献[1] 张三, 李四. 集成运算放大器原理与应用[M]. 北京：电子工业出版社，2018.[2] 王五, 赵六. 集成运算放大器电路设计与实验[M]. 上海：上海科学技术出版社，2019.以上即为本次集成运算放大器实验报告的全部内容。

集成运放放大电路实验报告一实验目的：用运算放大器等元件构成反相比例放大器，同相比例放大器，反相求和电路，同相求和电路，通过实验测试和分析，进一步掌握它们的主要特征和性能及输出电压与输入电压的函数关系。

二仪器设备：i SXJ-3B型模拟学习机ii 数字万用表iii 示波器三实验内容：每个比例求和运算电路实验，都应进行以下三项：（1）按电路图接好后，仔细检查，确保无误。

（2）调零：各输入端接地调节调零电位器，使输出电压为零（用万用表200mV档测量，输出电压绝对值不超过0.5mv）。

A. 反相比例放大器实验电路如图所示R1=10k Rf=100k R’=10k输出电压：Vo=-(Rf/R1)V1实验记录：将电路输入端接学习机上的直流信号源的OUTPUT，调节换档开关置于合适位置，并调节电位器，使V1分别为表中所列各值，（用万用表测量）分析输出电压值，填在表内。

实际测量V0的值填在表内。

B 同相比例放大器R1=10k, Rf=100k R＇=10k输出电压：V0=（1+Rf/R1）V1别为表中所列各值，（用万用表测量）分析输出电压值，填在表内。

E 电压跟随器实验电路：四思考题1 在反相比例放大器和加法器中，同相输入端必须配置一适当的接地电阻，其作用是什么？阻值大小的选择原则怎样考虑？此电阻也称之为平衡电阻，使输入端对地的静态电阻相等，减少输入失调电流或对电路的影响。

2分析实验数据与理论值产生的误差原因。

（1）运放输入阻抗不是无穷大。

（2）运放增益不是无穷大。

（3）运放带宽不是无穷大。

（4）运放实际存在输入、温漂等等。

电子技术基础实验与课程设计------运算放大器基本放大电路实验目的1.通过实验，进一步理解集成运算放大器线性应用电路的特点。

2.掌握集成运算放大器基本线性应用电路的设计方法。

3.了解限幅放大器的转移特性以及转移特性曲线的绘制方法。

集成运算放大器放大电路概述集成电路是一种将“管”和“路”紧密结合的器件，它以半导体单晶硅为芯片，采用专门的制造工艺，把晶体管、场效应管、二极管、电阻和电容等元件及它们之间的连线所组成的完整电路制作在一起，使之具有特定的功能。

集成放大电路最初多用于各种模拟信号的运算（如比例、求和、求差、积分、微分……）上，故被称为运算放大电路，简称集成运放。

集成运放广泛用于模拟信号的处理和产生电路之中，因其高性价能地价位，在大多数情况下，已经取代了分立元件放大电路。

1.1反相比例放大电路输入输出关系: 输入电阻: Ri=R1 输出电阻: Ro=01.1.1设计要求1.1.2选择器件与多数计算通过查找资料选用TL082集成运放设计放大12倍。

反相比例放大电路仿真电路图i oV R R V 12-=i R o V R R V R R V 1212)1(-+=输入与输出电压所以输出放大倍数 =12电压输入输出波形图i oV R R V 12-=1.2同相比例放大电路输入输出关系: 输入电阻: Ri=∞ 输出电阻: Ro=0 1.2.1设计要求1.2.2选择器件与多数计算通过查找资料选用TL082集成运放设计放大12倍。

i o V RRV )1(12+=R o V R RV R R V 12i 12)1(-+=同相比例放大电路仿真电路图输入与输出电压所以输出放大倍数： =12 电压输入输出波形图i o V RRV )1(12+=1.3微分电路R fU iR 2U oC 1foi R U dt dU C -=1dtdU C R U if o 1-=max 1)(dtdU U C R i oM f ≤实用微分电路RC1=RfC电路的输出电压为o u 为：21io du u R C dt =- 式中，21R C 为微分电路的时间常数。

集成运算放大器的基本应用实验报告集成运算放大器的基本应用实验报告引言：集成运算放大器（Operational Amplifier，简称Op-Amp）是一种广泛应用于电子电路中的重要器件。

它具有高增益、低失调、宽带宽等特点，可以实现信号放大、滤波、积分、微分等功能。

在本次实验中，我们将通过几个基本应用实验，探索集成运算放大器的工作原理和应用场景。

实验一：非反相放大器非反相放大器是Op-Amp最常见的应用之一。

它通过将输入信号与放大倍数相乘，输出一个放大后的信号。

我们在实验中使用了一个标准的非反相放大器电路，将一个正弦波信号作为输入，观察输出信号的变化。

实验结果显示，输出信号的幅度和输入信号的幅度相比，增大了放大倍数倍。

而相位方面，输出信号与输入信号的相位保持一致。

这说明非反相放大器能够有效放大输入信号，并且不改变其相位。

实验二：反相放大器反相放大器是Op-Amp另一种常见的应用。

它与非反相放大器相比，输入信号与放大倍数相乘后取反，输出一个反向的放大信号。

我们在实验中使用了一个反相放大器电路，将一个正弦波信号作为输入，观察输出信号的变化。

实验结果显示，输出信号的幅度与输入信号的幅度相比，同样增大了放大倍数倍。

但是相位方面，输出信号与输入信号相差180度。

这说明反相放大器能够有效放大输入信号，并且改变其相位。

实验三：积分器积分器是Op-Amp的另一个重要应用。

它可以将输入信号进行积分运算，输出一个积分后的信号。

我们在实验中使用了一个积分器电路，将一个方波信号作为输入，观察输出信号的变化。

实验结果显示，输出信号呈现一个斜率逐渐增大的曲线，表明输入信号得到了积分。

这说明积分器能够有效对输入信号进行积分运算，输出一个积分后的信号。

实验四：微分器微分器是Op-Amp的又一个重要应用。

它可以将输入信号进行微分运算，输出一个微分后的信号。

我们在实验中使用了一个微分器电路，将一个正弦波信号作为输入，观察输出信号的变化。

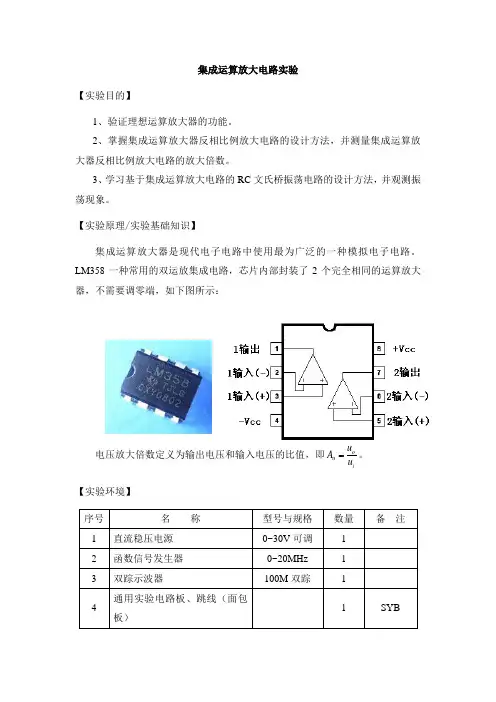

集成运算放大电路实验【实验目的】1、验证理想运算放大器的功能。

2、掌握集成运算放大器反相比例放大电路的设计方法，并测量集成运算放大器反相比例放大电路的放大倍数。

3、学习基于集成运算放大电路的RC 文氏桥振荡电路的设计方法，并观测振荡现象。

【实验原理/实验基础知识】集成运算放大器是现代电子电路中使用最为广泛的一种模拟电子电路。

LM358一种常用的双运放集成电路，芯片内部封装了2个完全相同的运算放大器，不需要调零端，如下图所示：电压放大倍数定义为输出电压和输入电压的比值，即ou iu A u 。

【实验环境】四、实验内容【实验步骤】1、实验电路如图4－1所示。

按图4－1所示，连接电路（注意：接线前先调节稳压电源输出电压为+12V ，关断电源后再连线）。

2、观察集成运算放大电路工作在线性放大区的理想特性（1）、正负输入端虚短路（正负输入端电位相等）：使用万用表直流电压20V 档，测试正输入端、负输入端对地之间的电位 （2）、运放输入电阻r id 等于无穷大（输入端无电流流过）： 使用万用表电流200uA 档，测试输入端电流。

（3）、其它理想特性：开环放大倍数等于无穷大，输出电阻接近0。

3、电压放大倍数研究※图4-1电路中，根据反相比例运算电路可知闭环放大倍数为：===11闭环电压放大倍数：－闭环输入电阻：输出电阻：（几十欧姆）ff i o R A R r R r 图4-1观察实际测量值与理论计算值是否符合。

（1）将信号发生器输出设置为正弦波、频率为1KHz、峰-峰值为100mV，接到放大器输入端u i处，观察u i和u o端波形、并比较相位。

（2）信号源频率不变，逐渐加大幅度，观察u o的变化并填表4－1。

表2－24、观察RC文氏桥振荡电路的振荡现象（1）按照图4-2搭建实验电路。

（2）按照图4-2电路计算的振荡频率（其中R=R2=R3，C=C1=C2）用示波器观察振荡电路的输出频率是否与计算值相同 【实验报告】1、根据实验内容，填写上述表格；2、回答问题理想运算放大电路的输出电压最大值可以超过供电电源电压吗？输入电压幅值有限制吗？按照实验电路搭建的RC 文氏桥振荡电路输出波形为什么不是正弦波？3、心得体会及其他。

电子技术实验报告实验名称：集成运算放大器组成的RC文氏电桥振荡器系别：班号：实验者姓名：学号：实验日期：实验报告完成日期：目录一、实验目的 (3)二、实验原理 (3)1、产生自激振荡的条件 (3)2、RC 串-并联网络的选频特性 (4)3、自动稳幅 (5)三、实验仪器 (6)四、实验内容 (7)1、电路分析及参数计算 (7)2、振荡器参数测试 (8)3、振幅平衡条件的验证 (9)4、观察自动稳幅电路作用 (10)五、误差分析 (10)六、实验心得 (11)一、实验目的1、掌握产生自激振荡的振幅平衡条件和相位平衡条件。

2、了解文氏电桥振荡器的工作原理及起振条件和稳幅原理。

二、实验原理1、产生自激振荡的条件所谓振荡器是指在接通电源后，能自动产生所需的信号的电路，如多谐振荡器、正弦波振荡器等。

当放大器引入正反馈时，电路可能产生自激振荡，因此，一般振荡器都由放大器和正反馈网络组成。

其框图如图1 所示。

振荡器产生自激震荡必须满足两个基本条件：（1）振幅平衡条件：反馈信号的振幅应该等于输入信号的振幅，即：V F = V i或|AF| = 1（2）相位平衡条件：反馈信号与输入信号应同相位，其相位差应为：Ф= ФA + ФF = ±2nπ（n = 0、1、2……）为了振荡器容易起振，要求|AF|>1，即：电源接通时，反馈信号应大于输入信号，电路才能振荡，而当振荡器起振后，电路应能自动调节使反馈信号的振幅应该等于输入信号的幅度，这种自动调节功能称为稳幅功能。

电路振荡产生的信号为矩形波信号，这种信号包含着多种谐波分量，故也称为多谐振荡器。

为了获得单一频率的正弦信号，要求在正反馈网络具有选频特性，以便从多谐信号中选取所需的正弦信号。

本实验采用RC 串-并联网络作为正反馈的选频网络，其与负反馈的稳幅电路构成一个四臂电桥，如图3 所示，故又称为文氏电桥振荡器。

2、RC 串-并联网络的选频特性RC 串-并联网络如图2（a ）所示，其电压传输系数为：2()1122F +=12R1211(1)(21)122R2112R VF jwR c R c VO R j wc R jwc jwR c c wc R ++==+++++-（）当R1= R2= R ， C1= C2= C 时，则上式为：1()13()F j wRc wRc +=+-若令上式虚部为零,即得到谐振频率f o 为：1fo=2RC π 当f=f o 时，传输系数最大，且相移为0，即：F max =1/3，φF =0传输系数 F 的幅频特性和相频特性如图2（b ）（c ）所示。

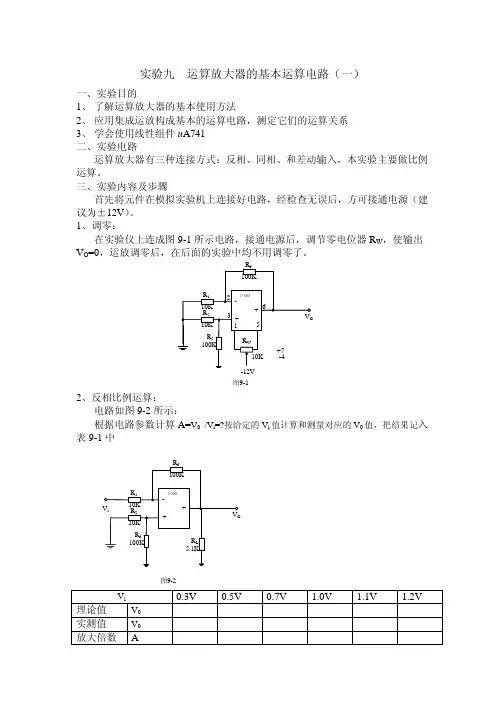

实验九运算放大器的基本运算电路（一）一、实验目的1、了解运算放大器的基本使用方法2、应用集成运放构成基本的运算电路，测定它们的运算关系3、学会使用线性组件u A741二、实验电路运算放大器有三种连接方式：反相、同相、和差动输入，本实验主要做比例运算。

三、实验内容及步骤首先将元件在模拟实验机上连接好电路，经检查无误后，方可接通电源（建议为±12V）。

1、调零：在实验仪上连成图9-1所示电路，接通电源后，调节零电位器R W，使输出V O=0，运放调零后，在后面的实验中均不用调零了。

图9-12、反相比例运算：电路如图9-2所示：根据电路参数计算A=V0 /V i=?按给定的V i值计算和测量对应的V0值，把结果记入表9-1中图9-2V i0.3V 0.5V 0.7V 1.0V 1.1V 1.2V 理论值V0实测值V0放大倍数 A3、同相比例运算：电路图如下：图9-3根据电路参数，按给定的V i值和测量出对应不同V i值的V O值，把计算结果和实测数据记入表9-2中表9-2V i0.3V 0.5V 0.7V 1.0V 1.1V 1.2V 理论值V0实测值V0放大倍数 A四、实验设备：1、实验板2、示波器3、信号发生器4、毫伏表5、数字万用表五、实验报告1、整理实验报告，填写表格。

2、分析各运算关系实验十 运算放大器的基本运算电路（二）一、实验目的掌握加法运算，减法运算的基本工作原理及测试方法二、实验内容1、加法运算电路图如下：图10-1V i1V i2首先将元件在模拟实验机上连接好电路，经检查无误后，方可接通电源（建议为±12V ）。

检测几组不同的V i1和V i2的值，对应的输出电源V O 值，验证： 1212V ()f f O i i R R V V R R =−+，312////f R R R R =将计算结果及测试的值填入表10-1中 表10-1输入信号V i1 0V 0.3V 0.5V 0.7V 0.6V 0.5V 输入信号V i2 0.3V 0.2V 0.3V 0.4V 0.4V 0.5V 理论值V 0实测值V 0 2减法运算：电路图如图10-2所示：图10-2V i1V按上图在实验机连接好电路，经检查无误后方可接通电源，然后在输入端给入几组不同的V i2和V i2的值，测量出对应的输出V O 的值，验证：2112V f f O i i R R V V R R =− 21R R = 4R f R =表10-2输入信号V i1 1.0V 0.7V 0.6V 0.5V 0.3V 0.2V 输入信号V i2 1.2V 1.0V 0.8V 0.6V 0.5V 0.4V 理论值V0实测值V0三、实验设备：1、实验板2、示波器3、信号发生器4、毫伏表5、数字万用表四、实验报告1、整理实验报告，填写表格。

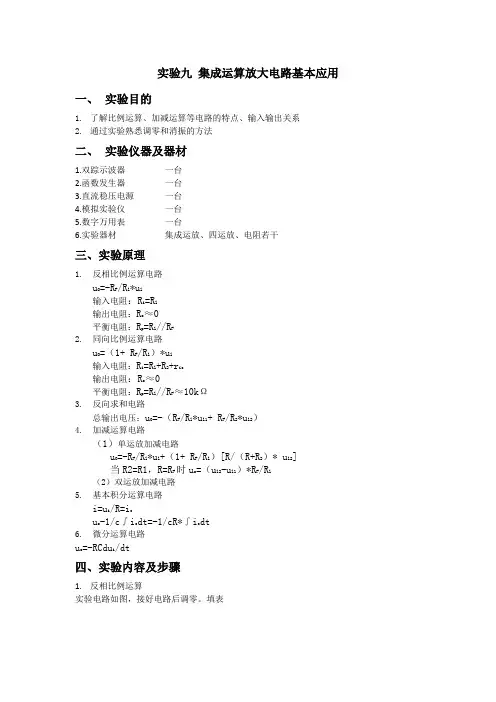

实验九集成运算放大电路基本应用一、实验目的1.了解比例运算、加减运算等电路的特点、输入输出关系2.通过实验熟悉调零和消振的方法二、实验仪器及器材1.双踪示波器一台2.函数发生器一台3.直流稳压电源一台4.模拟实验仪一台5.数字万用表一台6.实验器材集成运放、四运放、电阻若干三、实验原理1.反相比例运算电路u O =-RF/Rl*ul输入电阻：R i=R l输出电阻：R o≈0平衡电阻：R p=R l//R F 2.同向比例运算电路u O =（1+ RF/Rl）*ul输入电阻：R i=R l+R2+r ic输出电阻：R o≈0平衡电阻：R p=R l//R F≈10kΩ3.反向求和电路总输出电压：u O=-（R F/R l*u l1+ R F/R2*u l2）4.加减运算电路（1）单运放加减电路u O =-RF/Rl*ul+（1+ RF/Rl）[R/（R+R2）* ul2]当R2=R1，R=RF 时uo=（ul2-ul1）*RF/Rl（2）双运放加减电路5.基本积分运算电路i=ui /R=icu o -1/c∫icdt=-1/cR*∫icdt6.微分运算电路u o =-RCdui/dt四、实验内容及步骤1.反相比例运算实验电路如图，接好电路后调零。

填表2.同相比例运算U（V）0 -0.4 -0.6 0.2 0.43.电压跟随器（1）测量U O，并与理论值比较（2）将U i2变为有效值0.5V，频率f=500Hz的正弦信号，用示波器观察u o波形，标明瞬时最大值和最小值仿真图绘制图5.6.简单运算电路U1（V）U2（V）U3（V）理论值仿真值测量值U o=-（-2U i1-0.1U i2）-5U i3=-9.02V7.积分电路（1）输入方波信号（方波积分）输入250Hz正负1V的方波信号1.015（2）输入正弦波信号（正弦波积分）输入峰峰值为3V，f=160Hz的正弦波，测量相位差，并说明超前滞后关系其中CH1为输入波形，CH2为输出波形仿真图测绘图’由波形图可知，u o超前u i，由公式可知△t/T*360°=92.16°，所以超前92.16°8.微分电路（1）输入正弦信号输入峰峰值为3V，f=160Hz，观察输入输出波形的超前滞后关系，改变u i的频率，u o的幅值是否有变化？仿真图测绘图由波形图可知，u o滞后u i，由公式可知△t/T*360°=92.16°，所以滞后92.16°若改变u i的频率，很容易看出u o的幅值随频率的增大而增大，随频率的减小而减小。

运算集成放大电路实验报告运算集成放大电路实验报告引言：运算集成放大电路（Operational Amplifier, 简称Op-Amp）是一种广泛应用于电子电路中的集成电路元件。

它具有高增益、高输入阻抗、低输出阻抗等特点，被广泛应用于信号放大、滤波、比较、积分等电路中。

本实验旨在通过搭建运算放大器电路，验证其基本特性，并探究其在不同应用中的工作原理和性能。

实验一：运算放大器的基本特性验证1. 实验目的本实验旨在验证运算放大器的基本特性，包括增益、输入阻抗和输出阻抗。

2. 实验步骤（1）搭建一个基本的运算放大器电路，包括一个运算放大器芯片、两个电阻和一个电源。

（2）通过输入一个信号，观察输出信号的变化，并记录输入输出电压。

（3）更改输入信号的幅度和频率，观察输出信号的变化。

3. 实验结果与分析在实验中，我们发现输出信号与输入信号之间存在一个固定的放大倍数，即运算放大器的增益。

通过调节输入信号的幅度，我们可以观察到输出信号的变化，并根据实际测量结果计算出增益值。

此外，我们还发现运算放大器具有很高的输入阻抗和低的输出阻抗，使其能够有效地接收和驱动外部电路。

实验二：运算放大器的应用1. 实验目的本实验旨在通过实际应用电路，进一步探究运算放大器的工作原理和性能。

2. 实验步骤（1）搭建一个非反相放大电路，观察输入输出信号之间的关系。

（2）搭建一个反相放大电路，观察输入输出信号之间的关系。

（3）搭建一个积分电路，观察输入方波信号在电容上的积分效果。

3. 实验结果与分析在实验中，我们观察到非反相放大电路能够将输入信号放大，并保持与输入信号相同的相位。

而反相放大电路则将输入信号进行反相放大，输出信号与输入信号之间存在180度的相位差。

积分电路则将输入方波信号在电容上进行积分，输出信号为三角波信号。

结论：通过本次实验，我们验证了运算放大器的基本特性，并进一步了解了其在不同应用电路中的工作原理和性能。

运算放大器作为一种重要的电子元件，广泛应用于各种电子电路中，为信号处理提供了便利和灵活性。

实验9 集成功率放大器实验一、实验目的（1）进一步熟悉集成功率放大器的工作原理。

（2）掌握测量集成功率放大器性能的方法。

二、实验仪器双踪示波器、信号发生器、数字多用表、交流毫伏表。

三、预习内容（1）功率放大器的工作原理；（2）先阅读附录3，然后分析LM386原理电路在1，8端开路时的电压放大倍数为什么为20；（3）先阅读附录3，然后试述图1中的四个电容的作用。

四、实验内容通常一个实用的放大器包括输入放大器、电压放大器和输出放大器。

输入放大器的主要任务是接受传感器输出的小信号，通常要求输入放大器在具有电压放大能力的同时还具有高输入电阻、高抗干扰能力和低噪声。

电压放大器的主要任务是不失真地提高输入电压信号的幅度。

输出放大器的主要任务是驱动末级负载。

负载时多种多样的，负载电阻的阻值越小，负载越重。

有的负载较重，例如，扬声器等。

这就要求放大器能输出一定的信号功率，通常称这样的输出放大器为功率放大器。

功率放大器主要任务是在信号不失真或轻度失真的条件下提高输出功率。

通常工作在大信号状态下，要求输出功率大、效率高的同时，还要考虑减小非线性失真、功率管的散热、过压过流保护等。

静态电流是造成管耗的主要因素，因此在低频功放中主要采用静态工作点低的甲乙类或乙类功率放大器。

实验电路如图1。

图1 集成功率放大电路（1）对LM386内部等效电路的分析LM386为单直流电源供电的普通音频功率放大器，常用于袖珍式收音机、磁带放音机，其等效原理示意图如图2。

等效原理示意图并不是真实的电路图，而是为了使用者了解集成电路的原理，从而正确的设计外电路，而画出的等效原理电路。

图2 LM386等效原理示意图LM386由输入级、中间级和输出级三部分组成。

三极管Q1~Q4构成复合管差动输入级，Q5，Q6构成的镜像电流源作为差动放大器的集电极有源负载。

输入级的单端输出信号由Q 4的集电极传送至由Q 7组成的中间级，该级是以恒流源为集电极负载的共射极放大器。

同相放大电路实验报告同相放大电路是一种可以放大信号的电路，它由一个共射放大器和一个共集放大器组成。

在同相放大电路中，输入信号通过源极电容Coupling Capacitor C1进入共射放大器的基极，经过放大之后，再通过串联的耦合电容C2进入共集放大器的基极，最终输出到负载电阻RL。

同相放大电路的特点是输入和输出是同相的，因此被称为同相放大电路。

在实际操作中，我们使用实验箱搭建同相放大电路，实验箱中提供了所需的电源和元件。

在搭建电路之前，我们需要确认所使用的晶体管的引脚排列，并且将相应的引脚连接到正确的位置。

在连接电路时，需要注意电路元件之间的极性，如电容和二极管的正负极。

在进行实验之前，我们需要准备一些实验器材和元件，如实验箱、三极管、电容、电阻、信号发生器等。

在实验中，我们还需要使用示波器来观察输入和输出信号的波形。

接下来，我将回答一些与同相放大电路实验相关的问题。

实验目的：本次实验的目的是研究同相放大电路的放大特性，并观察其输入和输出信号的波形。

实验原理：同相放大电路是一种常用的放大电路，它可以对输入信号进行放大并输出。

在同相放大电路中，共射放大器负责放大输入信号的电压，而共集放大器负责提供输出信号的电流。

共射放大器的输入阻抗较高，输出阻抗较低，适合作为信号源；共集放大器输出阻抗较低，适合作为负载。

通过合理的设计和调节，可以实现对输入信号的放大。

实验步骤：1. 首先根据实验箱上的引脚排列，将三极管正确地连接到实验箱的基座上。

2. 接下来，将电容和电阻连接到电路中。

其中，电容C1和C2用于耦合输入和输出信号，电容Cin和Cout用于电源的耦合。

3. 将信号发生器连接到输入端，调节信号发生器的输出幅值和频率。

4. 将示波器连接到输出端，调节示波器的触发和纵横坐标。

5. 打开电源，调节偏置电压和放大倍数，观察输入和输出信号的波形。

实验结果：在调节电路之后，我们可以通过示波器观察输入和输出信号的波形。

集成运算放大电路集成运算放大器应用实验报告范文23721一、实验目的1．了解运算放大器的特性和基本运算电路的组成；2．掌握运算电路的参数计算和性能测试方法。

二、实验仪器及器件1．数字示波器；2．直流稳压电源；3．函数信号发生器；4．数字电路实验箱或实验电路板；5．数字万用表；6．集成电路芯片uA7412块、电容0.01uF2个,各个阻值的电阻若干个。

三、实验内容1、在面包板上搭接μA741的电路。

首先将+12V和-12V直流电压正确接入μA741的Vcc+(7脚)和Vcc-（4脚）。

2、用μA741组成反比例放大电路，放大倍数自定，用示波器观察输入和输出波形，测量放大器的电压放大倍数。

3、用μA741组成积分电路，用示波器观察输入和输出波形，并做好记录。

四、实验原理（1）集成运放简介123412345678调零V-V+-VEE调零+VccNCVOuA741电路符号及引脚图任何一个集成运放都有两个输入端，一个输出端以及正、负电源端，有的品种还有补偿端和调零端等。

（a）电源端：通常由正、负双电源供电，典型电源电压为±15V、±12V等。

如：uA741的7脚和4脚。

（b）输出端：只有一个输出端。

在输出端和地（正、负电源公共端）之间获得输出电压。

如：uA741的6脚。

最大输出电压受运放所接电源的电压大小限制，一般比电源电压低1～2V；输出电压的正负也受电源极性的限制；在允许输出电流条件下，负载变化时输出电压几乎不变。

这表明集成运放的输出电阻很小，带负载能力较强。

（c）输入端：分别为同相输入端和反相输入端。

如：uA741的3脚和2脚。

输入端有两个参数需要注意：最大差模输入电压Vidma某和最大共模输入电压Vicma某两输入端电位差称为“差模输入电压”Vid：两输入端电位的平均值，称为“共模输入电压”Vic：任何一个集成运放，允许承受的Vidma某和Vicma某都有一定限制。

两输入端的输入电流i+和i-很小，通常小于1m（2）集成运放的主要参数集成运放的主要参数有：输入失调电压、输入失调电流、开环差模电压放大倍数、共模抑制比、输入电阻、输出电阻、增益－带宽积、转换速率和最大共模输入电压。

集成运算放大电路实验报告浙大电工电子学实验报告实验十二集成运算放大器及应用(一)模拟信号运算电路课程名称：指导老师：实验名称：集成运算放大器及应用(一)实验报告一、实验目的1.了解集成运算放大器的基本使用方法和三种输入方式。

2.掌握集成运算放大器构成的比例、加法、减法、积分等运算电路。

二、主要仪器设备1.MDZ-2型模拟电子技术实验箱2.实验板及元器件3.直流稳压电源4.万用表三、实验内容在实验中，各实验电路的输入电压均为直流电压，并要求大小和极性可调。

因此在实验箱中安放了电位器，并与由集成运算放大器构成的电压跟随其联结，如图12-7所示。

当在电位器两端分别加+5V和-5V电源电压时，调节电位器就可在集成运算放大器构成的跟随器的输出端得到稳定而可调的正、负直流电压，此电压即作为各实验电路的输入电压。

图12-7 1.同相输入比例运算图12-1按图12-1接线，输入端加直流电压信号Ui，适当改变Ui，分别测量相应的Uo值，记入表12-1中，并2.加法运算图12-2按图12-2电路接线，适当调节输入直流信号Ui1和Ui2的大小和极性，册书Uo，计入表12-2。

表12-23.减法运算图12-4按图12-4电路完成减法运算，并将结果记入表12-4。

表12-44.积分运算图12-5按图12-5电路连接(注意：电路中的电容C是有极性的电解电容，当Ui为负值时，Uo为正值，电容C的正极应接至输出端；如Ui为正值时，则接法相反)。

将Ui预先调到-0.5V，开关S合上(可用导线短接)时，电容短接，保证电容器五初始电压，Uo=0。

当开关S断开时开始计时，每隔10秒钟读一次Uo，记入表12-5，直到Uo不继续明显增大为止。

表12-5(Ui=-0.5V)四、实验总结1.画出各实验电路图并整理相应的实验数据及结果。

实验电路图已在上文中画出，下面处理实验数据。

(1).同相输入比例运算作Ui-Uo图如下：(2).加法运算作Ui1-Ui2-Uo图如下：(3).减法运算作Ui1-Ui2-Uo图如下：(4).积分运算作T-Uo图如下：2.总结集成运放构成的各种运算电路的功能。

集成运放的基本运算电路实验报告实验报告：集成运放的基本运算电路实验目的：1. 了解集成运放的基本原理和性质；2. 学习基本运算电路的设计和实现方法；3. 实验验证运算放大器的基本运算电路，包括反相放大器、非反相放大器、求和放大器和差分放大器。

实验器材：1. 集成运放（可以使用LM741等常见型号）；2. 电阻（包括不同阻值的固定电阻和可变电阻）；3. 电源（正负双电源，供应电压根据集成运放的需求确定）；4. 示波器；5. 信号源。

实验步骤：1. 反相放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口连接到信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。

2. 非反相放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口连接到信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。

3. 求和放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口连接到不同信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。

4. 差分放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口分别连接到两个信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。

实验结果：1. 反相放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。

2. 非反相放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。

3. 求和放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。

4. 差分放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。

实验分析：1. 通过对实验结果的观察和分析，可以验证集成运放的基本运算电路的原理和性质。

2. 在实验中可以调整电阻的数值来改变放大倍数或增益，验证运算放大器的增益特性。

集成放大电路实验报告集成放大电路实验报告引言集成放大电路是现代电子技术中常用的一种电路，具有放大信号、滤波、增益调节等功能。

本次实验旨在通过实际操作，深入了解集成放大电路的原理和性能特点。

一、实验目的本次实验的主要目的是通过搭建集成放大电路，验证其放大功能，并探究其频率响应、输入输出特性等。

二、实验原理集成放大电路由运放和外围电路组成。

运放是一种高增益、高输入阻抗、低输出阻抗的电子器件，常用于信号放大。

运放具有两个输入端（非反相输入端和反相输入端）和一个输出端。

通过调节两个输入端的电压，可以控制输出端的电压。

外围电路由电阻、电容等元件组成，用于实现对信号的滤波、增益调节等功能。

三、实验步骤1. 搭建集成放大电路根据实验要求，选择合适的运放芯片和外围元件，按照电路图搭建集成放大电路。

注意连接的准确性和稳定性。

2. 测试直流增益将输入信号设置为直流信号，通过示波器观察输出信号的变化。

记录输入输出电压值，计算直流增益。

3. 测试交流增益将输入信号设置为交流信号，通过示波器观察输出信号的变化。

记录输入输出电压值，计算交流增益。

4. 测试频率响应将输入信号设置为正弦波信号，改变频率，记录输出信号的变化。

绘制频率响应曲线，分析集成放大电路在不同频率下的性能特点。

5. 测试输入输出特性通过改变输入信号的幅值和频率，观察输出信号的变化。

分析集成放大电路的输入输出特性，如线性范围、失真等。

四、实验结果与分析1. 直流增益为X，交流增益为X，说明集成放大电路对直流和交流信号都有很好的放大效果。

2. 频率响应曲线显示，在低频段，集成放大电路的增益较高，但在高频段逐渐衰减。

这是由于运放的内部结构和外围电路的限制导致的。

3. 输入输出特性测试表明，集成放大电路的输入输出线性范围较大，失真较小。

但当输入信号过大或过小时，可能会出现失真现象。

五、实验总结通过本次实验，我们深入了解了集成放大电路的原理和性能特点。

集成放大电路具有很好的放大功能和频率响应特性，在现代电子技术中有着广泛的应用。

集成运算放大器 实验一、实验目的1．学习集成运算放大器的使用方法。

2．掌握集成运算放大器的几种基本运算方法。

二、预习内容及要求集成运算放大器是具有高开环放大倍数的多级直接耦合放大电路。

在它外部接上负反馈支路和一定的外围元件便可组成不同运算形式的电路。

本实验只对反相比例、同相比例、反相加法和积分运算进行应用研究。

1．图1是反相比例运算原理图。

反相比例运算输出电压o u 和输入电压i u 的关系为：01fi Ru u R =-图1 反相比例运算2．图2是同相比例运算原理图。

同相比例运算输出电压o u 和输入电压i u 的关系为：011f iR u u R ⎛⎫=+ ⎪⎝⎭图2 同相比例运算3．图3是反相加法运算原理图。

反相加法运算输出电压o u 和输入电压i u 的关系为：01212f f i i R R u u u R R ⎛⎫=-+ ⎪⎝⎭当R 1=R 2=R 时()0121f i i iR u u u u R =-+图3 反相加法运算4．图4是反相积分运算电路原理图。

反相积分运算输出电压o u 和输入电压i u 的关系为：0011i u u d tR c+=-⎰图4 反相积分运算本实验采用的型号为741运算放大器的电路和管脚排列如图5所示：图5 741运算放大器的电路和管脚排列图三、实验设备1.运算放大器实验板2.直流稳压电源3.信号发生器4.万用表5.示波器6.晶体管毫伏表四、实验内容与步骤1.消振与调零（1）按图6接线，放大器由双路稳压电源供电，打开稳压电源开关，将电源的两组输出电压都调节为15伏，然后关断电源，将一组电源的正极与实验板上“V CC”接线柱相连，另一组电源的负极与“V EE”接线柱相连，前一组电源的负极与后一组电源的正极都和实验板上的“地”相连。

（2） 在实验板上把i u 输入端用一根导线与地短接（图上虚线） （3） 打开稳压电源开关，用万用表测量输出电压o u ，若0ou ≠，可通过调节调零电位器W ，使0ou =。
