桥梁博士横向分布系数杠杆法

桥梁博士横向分布系数计算操作详解桥梁博士横向分布系数计算教程（超详细、超正点）Step1双击桥梁博士快捷方式打开程序。

Step2点击新建桥梁博士横向分布文件（红圈内标识）Step31、当前文件描述输入相应的信息（随便输入）；2、当前任务表示输入相应的信息（也随便输入）；3、当前任务类型可选杠杆法、刚性横梁法、刚接板梁法（根据实际桥梁类型选用不能瞎来）这里以刚接板为例；4、点击添加任务。

Step41、点击结构描述（S）按钮弹出对话框；2、填入相应的数据，下面主要介绍一下参数对应梁体的部位：主梁宽度b（m）指单梁宽度（包含后浇带）；左板长度、左板惯矩、右板长度、右板惯矩分别对应主梁悬臂位置的长度和惯性矩（此处左右板长度及惯性矩为主梁预制的实际悬臂长度不含后浇带）；若上部结构为空心板梁等适合于铰接板法的，可勾选与下一根主梁铰接；接着输入主梁跨度（m）为计算跨径l；G/E为剪切模量与弹性模量比混凝土一般取为0.425或0.43（剪切模量G和弹性模量E、泊松比μ之间有关系：G=E/（2（1+μ）））；Step5点击活载信息（L）填入相应的信息（此处单纯为了求横向分布系数故数值和汽车型号可随意选择，一般汽车荷载选为汽超-20级，人群集度：可根据规范填写，挂车荷载由于可不用管），勾选自动计入汽车车道折减系数，点击桥面布置（L）进入下面重要的一步。

Step61、桥面描述中L1、L2、L3、L4、R1、R2、R3、R4分别对应示意图中相应位置，若相应位置未设置则在其对话框中输入0（例某桥没有设置人行道则在人行道位置填入0）。

2、桥面中线距首梁距离为上部结构横断面左边梁边缘至桥面中心线的距离。

3、左汽车车道、右汽车车道：若桥梁设置中央分隔带则为左右车道的车道数；若桥梁不设置中央分隔带则只需在左汽车车道输入桥梁设计车道数即可，点击确认完成操作。

Step7大功即将告成是不是有点小鸡冻，表着急，记得点击更改任务，然后点击确定。

横梁计算(1) 计算方法概述横梁按照一次落架的施工方法采用平面杆系理论进行计算，考虑长度为6倍顶板厚度的顶底板参与横梁受力，根据荷载组合要求的内容进行内力、应力、极限承载力计算，按钢筋混凝土构件（钢筋混凝土横梁）/预应力构件（预应力混凝土横梁）验算结构在施工阶段、使用阶段应力、极限承载力是否符合规范要求。

(2) 荷载施加方法横梁重量按实际施加，同时将纵向计算时永久作用和除汽车、人群以外的可变作用引起的支反力标准值作为永久荷载平均施加在横梁的各腹板位置，汽车、人群荷载在其实际作用范围按最不利加载。

当然，用户可以采用其他的荷载施加方法，不必拘泥于上述内容。

(3) 将纵向一列车的支反力作为汽车横向分布调整系数时（注意城市荷载纵向计算的车道数大于4时，计算剪力时荷载乘1.25，故用多列车支反力除横向分布系数较真实），横向加载有效区域需手动扣除车轮距路缘石的距离。

(4) 每m宽人群纵向支反力作为人群横向系数，人行道宽度为纵向宽度，填1，人群集度填1，加载有效区域按实际填。

(5) 满人横向系数与人群相同，满人总宽填1预应力构件中单元应力验算应以主应力控制还是正应力控制？主应力主要用来控制构件腹板内部斜裂缝的，铁路规范明确定义截面重心轴处及翼缘板与腹板交接处需要进行主拉应力验算，桥博的计算结果中虽然也给出了主应力值，但是对于单元顶、底缘的主应力可以不受控制，因为一般主应力在单元内部发生。

正应力主要是用来控制单元顶、底缘的。

使用刚接板梁计算横向分布系数左板和右板惯矩怎么计算出来的啊？对于小箱梁和T梁，就是将上部结构沿纵桥向取1m，在这1m的范围内上部结构拼接处的悬臂接触面积。

以T梁为例，就是图中阴影部分的面积计算惯性矩即可。

部分支座的反力为0？Q:桥博计算的收缩支反力中部分支座的反力为0，结构自重在各支座处产生的支反力均不为0，可为何支反力汇总列表中收缩反力为0的支座，支反力汇总也为0。

A:程序计算各项反力后，将各作用产生的支反力叠加，若某个支座支反力为负，即出现支座脱空时，程序就将这个支座拆除，在其上反向增加一个外荷载，荷载大小等于除收缩之外其余荷载及作用产生的支反力合力，重新计算其余支座的支反力，在各支座支反力汇总时，被拆除的支反力为0，其余支反力为各作用的合力汇总。

桥梁博士V4案例教程横向分布系数解决方案一、杠杆法项目概况：上部结构采用装配式T梁，计算跨径19.5m，桥宽0.75+7+0.75，计算支点横梁处1号梁和2号梁的相应于公路一级的横向分布系数；（横断面如下图）当荷载位于支点处时，应按杆杠原理法计算荷载横向分布系数。

新建项目：模型类型选择横向分布模型；项目名称：人工输入项目路径：项目保存位置模型默认：人工输入新建任务：选择杆杆法结构描述如下图：主梁间距：各主梁距离前一个主梁的间距，单位为m。

第一根主梁前无主梁，故其主梁间距为0。

荷载描述：计算规范：根据各个工程项目选择本次工程对应的规范（由于横向分布模型和三维模型是独立的节点，因此这个规范不能从三维模型的总体信息中传入）特殊荷载：单击“特殊荷载”对应的单元格中按钮，将会出现如下图所示的对话框：轮重：特殊车辆横向各轮轮重（轮重宜填写相对值，例如，特载定义为四个车轮，每个轮重为1/4）。

轮间距：各轮中线距离前一轮的距离，单位为m。

首轮前无车轮，故其轮间距为0。

桥面布置：单击“桥面布置”对应的单元格中按钮，将会出现如下图所示的对话框：类型：可以选择人行道、车道、防撞墙和隔离带共4种类型。

4种类型可以任意组合形成桥面。

宽度(m)：所选择桥面类型的宽度，单位为m。

车道数：当选择的类型为车道时填写。

人行道、防撞墙和隔离带不输入车道数。

恒载(kN/m2)：人行道、防撞墙和隔离带的均布恒载集度。

桥面中线距离首梁距离用于确定各种活载在影响线上移动的位置。

对于杠杆法和刚性横梁法为桥面中线到首梁梁位线的距离；对于刚接板梁法和比拟正交异性板法为桥面中线到首梁左侧悬臂板外端的距离。

自动计入汽车布载系数车道数不同时，布载系数不同，考虑不同的实际行车数量，会得到不同的结果。

为了得到最不利的荷载位置，程序考虑了全部车道的加载组合。

如果选择计入汽车布载系数将考虑对于多个车道的折减和单车道的放大效应；若不选择，系数直接取为1.0，不进行折减或放大。

桥梁博士关于横向分布调整系数桥梁博士关于横向分布调整系数一、进行桥梁的纵向计算时：a) 汽车荷载1对于整体箱梁、整体板梁等整体结构其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。

例如，对于一个跨度为230米的桥面4车道的整体箱梁验算时，其横向分布系数应为4 x 0.67（四车道的横向折减系数）x 1.15（经计算而得的偏载系数）x0.97（大跨径的纵向折减系数）= 2.990。

汽车的横向分布系数已经包含了汽车车道数的影响。

2多片梁取一片梁计算时按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。

计算时中梁边梁分别建模计算，中梁取横向分布系数最大的那片中梁来建模计算。

b) 人群荷载1对于整体箱梁、整体板梁等整体结构人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填1 即可。

因为在桥博中人群效应= 人群集度x人行道宽度x人群横向分布调整系数。

城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。

2多片梁取一片梁计算时人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。

c) 满人荷载1对于整体箱梁、整体板梁等整体结构满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。

与人群荷载不同，城市荷载不对满人的人群集度折减。

2多片梁取一片梁计算时满人宽度填1，横向分布调整系数填求得的。

注：1、由于最终效应：人群效应= 人群集度x人行道宽度x人群横向分布调整系数。

满人效应= 人群集度x满人总宽度x满人横向分布调整系数。

所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。

2 、新规范对满人、特载、特列没作要求。

所以程序对满人工况没做任何设计验算的处理，用户若需要对满人荷载进行验算的话，可以自定义组合。

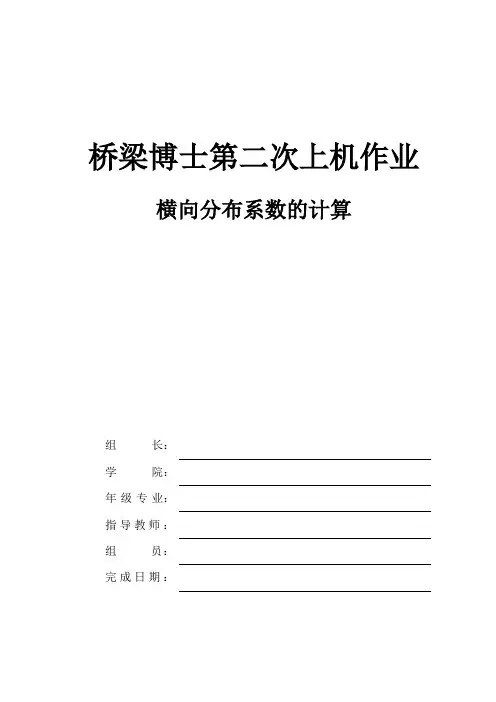

桥梁博士第二次上机作业横向分布系数的计算组长：学院：年级专业：指导教师：组员：完成日期：桥梁博士第二次上机作业一、作业组成二、作业合作完成情况本次作业由3组组员共同完成，任务分配情况如下：张元松完成实例一（“杠杆法”求横向分布系数），并对计算过程进行截图。

郑宇完成实例二（“刚性横梁法”求横向分布系数），并对计算过程进行截图。

计时雨完成实例三（“刚接板梁法”求横向分布系数），并对计算过程进行截图。

孙皓完成实例四（实例四、“铰接板梁法”求横向分布系数），对计算过程进行截图，并进行本次实验报告的撰写任务。

三、上机作业内容1、任务分析与截面特性计算本次作业结合老师所给的双向四车道的高速公路分离式路基桥的设计图进行，首先对图纸进行分析，确定荷载横向分布系数计算所对应的各个截面；然后求出所用到截面的界面特性（抗弯惯性矩和抗扭惯性矩）；最后用“桥梁博士”的横向分布计算功能求出各主梁的横向分布系数，为接下来的简支T 梁的配筋计算和结构安全性验算做好准备。

（1）通过CAD绘图的方式求出截面特性用CAD绘制出桥梁设计图中的跨中截面与支点截面如图1所示。

对两个截面分布使用“reg”命令→“massprop”命令，求出两个截面的截面特性如图2所示。

图1 CAD绘制的桥梁单元截面(a) CAD算出的跨中截面特性 (b) CAD算出的支点截面特性图2 CAD计算出的桥梁截面特性（2）通过“桥梁博士”计算出截面图形进行验算步骤一：打开桥博，点击“新建”出现对话框，如图3所示。

点击“桥梁博士截面设计文件”，出现图4界面。

图3 “新建”对话框图4 “桥梁博士截面设计文件”界面步骤二：跨中截面特性验算在出现的设计文件界面中点击“截面描述”→“图形输入”并选择T形截面，在界面中输入数据如图5所示。

选择“材料类型”为“中交新混凝土：C40混凝土”，点击“确定”。

选用规范为“中交04规范”。

在“当前任务标识”输入栏力输入“跨中截面截面特性计算”，点击“添加任务”按钮，将任务添加上。

我用杠杆法计算一个五片T梁的横向分布系数，在结构描述的主梁间距中输入4*1.6 ，活载为汽车抄20，不计挂车荷载，桥面布置为左右人行道各0.75m，左右无分隔带，左右行车道各3.5m，中间没有分隔带，桥面中线距首梁距离为3.2m，左右行车道各为2，自动计入汽车车道折减系数怎么和我手算的不一样，麻烦大家帮我核对一下~谢谢啦<<桥梁博士>>---横向分布计算系统输出文档文件: d:\My Documents\QB文件\11.sdt任务标识: 1计算方法: 杠杆法------------------------------------------------------------结构描述:主梁间距: 4*1.6 m------------------------------------------------------------桥面描述:人行道分隔带车行道中央分隔带车行道分隔带人行道0.750 0.000 3.500 0.000 0.000 3.500 0.000 0.750左车道数= 2, 右车道数= 2, 自动计入车道折减汽车等级: 汽车超-20级挂车等级: 无挂车荷载人群集度: 3.500 KPa------------------------------------------------------------影响线数值:坐标X 1#梁2#梁3#梁4#梁5#梁0.000 1.000 0.000 0.000 0.000 0.0001.600 0.000 1.000 0.000 0.000 0.0003.200 0.000 0.000 1.000 0.000 0.0004.800 0.000 0.000 0.000 1.000 0.0006.400 0.000 0.000 0.000 0.000 1.000------------------------------------------------------------ 横向分布系数计算结果:梁号汽车挂车人群满人特载车列1 0.434 0.000 1.057 2.194 0.000 0.0002 0.498 0.000 0.000 1.600 0.000 0.0003 0.595 0.000 0.000 1.600 0.000 0.0004 0.500 0.000 0.000 1.600 0.000 0.0005 0.436 0.000 1.057 2.195 0.000 0.000------------------------------------------------------------。

桥梁博士操作-横向分布系数的计算桥梁博士第二次上机作业横向分布系数的计算组长：学院：年级专业：指导教师：组员：完成日期：桥梁博士第二次上机作业一、作业组成二、作业合作完成情况本次作业由3组组员共同完成，任务分配情况如下：张元松完成实例一（“杠杆法”求横向分布系数），并对计算过程进行截图。

郑宇完成实例二（“刚性横梁法”求横向分布系数），并对计算过程进行截图。

计时雨完成实例三（“刚接板梁法”求横向分布系数），并对计算过程进行截图。

孙皓完成实例四（实例四、“铰接板梁法”求横向分布系数），对计算过程进行截图，并进行本次实验报告的撰写任务。

三、上机作业内容1、任务分析与截面特性计算本次作业结合老师所给的双向四车道的高速公路分离式路基桥的设计图进行，首先对图纸进行分析，确定荷载横向分布系数计算所对应的各个截面；然后求出所用到截面的界面特性（抗弯惯性矩和抗扭惯性矩）；最后用“桥梁博士”的横向分布计算功能求出各主梁的横向分布系数，为接下来的简支T 梁的配筋计算和结构安全性验算做好准备。

（1）通过CAD绘图的方式求出截面特性用CAD绘制出桥梁设计图中的跨中截面与支点截面如图1所示。

对两个截面分布使用“reg”命令→“massprop”命令，求出两个截面的截面特性如图2所示。

图1 CAD绘制的桥梁单元截面(a) CAD算出的跨中截面特性 (b) CAD算出的支点截面特性图2 CAD计算出的桥梁截面特性（2）通过“桥梁博士”计算出截面图形进行验算步骤一：打开桥博，点击“新建”出现对话框，如图3所示。

点击“桥梁博士截面设计文件”，出现图4界面。

图3 “新建”对话框图4 “桥梁博士截面设计文件”界面步骤二：跨中截面特性验算在出现的设计文件界面中点击“截面描述”→“图形输入”并选择T形截面，在界面中输入数据如图5所示。

选择“材料类型”为“中交新混凝土：C40混凝土”，点击“确定”。

选用规范为“中交04规范”。

在“当前任务标识”输入栏力输入“跨中截面截面特性计算”，点击“添加任务”按钮，将任务添加上。

桥面布置杠杆法：人群集度程序按1Kn/m*m，窗口中的数值对人群横向分布系数计算无影响。

汽车荷载均按1/2P，横向轮间距1.8m布置，汽-10级，汽-15级，汽-20级，汽超-20级计算结果均相等。

挂车荷载按1/4P，横向轮间距0.9m布置，挂-80级，挂-100级，挂-120级，计算结果均相等。

桥面布置信息填写中，桥面中心线为参考，以桥面中线距首梁距离确定桥面布置的定位（刚接板梁法为首梁边缘）。

以上两种填写方式结果均相同。

特殊荷载描述为车量荷载，轴距为车轮横向间距，按1/4P描述，结果与挂车荷载计算结果相同。

在横向分布系数计算中，轴距为横向车轮的轮距，按1.3m间距填则与汽-10级，汽-20级，汽超-20级相同。

重车按1/2P,横向轮距1.8m重车按1/2P,横向轮距1.8m则特殊车列横向分布系数与汽车相同。

横向分布系数计算结果:梁号汽车挂车人群满人特载车列1 0.706 0.370 0.697 2.699 0.370 0.7062 0.856 0.625 0.000 2.400 0.625 0.6253 0.856 0.625 0.000 2.400 0.625 0.6254 0.851 0.625 0.000 2.400 0.625 0.6255 0.705 0.373 0.670 2.686 0.373 0.705 ------------------------------------------------------------计算成功完成刚接（铰接）板梁法理论部分：刚接板梁法T梁例子：对于带有翼板、挑板的梁桥，在采用刚接板梁法和铰接板梁法进行横向分布系数计算时，需要考虑每一片梁的单位力偏载于翼板端部时，引起三部分位移：刚性竖向位移w、梁体的转角位移φ、翼板端部的自身挠曲位移f。

其中，第三项位移f时，主要是沿跨径方向的板的弯曲挠度。

对于问题中的左右悬臂板（翼板）的惯性矩，就是用来计算第三个位移f的，具体计算公式为：d1为翼板的悬出长度；h1为翼板的计算厚度，对于变厚度的翼板，可近似的取距离梁肋d1/3处的板厚度来计算；跨长方向单位长度b=1m。
