钻孔柱状图说明 11、打开MEMAPGIS,选择（选择工作矿区）/（选择矿区图）2、在给出的地图中用鼠标选择你工作的省3、在弹出的窗口中选择新建矿区：填写矿区的基本信息，点击确定4、选择刚建好的矿区，点击确定5、进入固体矿产勘查桌面系统，在（工程操作与区域采样）栏中选择（室内工程属性数据录入（新建））/钻孔，会询问：是否添加到图层钻孔中？选择：是。

用鼠标在矿区图中点击，即可创建钻孔，会弹出：钻孔基本信息表格，一些重要的信息要填写，其中勘探线号必须填写。

6、选项（工程操作与区域采样）/（工程数据编辑与浏览）/钻孔，然后用鼠标选中矿区图中的钻孔图标，弹出对话框问你：勘探线目录不再是否新建？选择：是。

勘探线工程目录不再是否新建？选择是。

7、弹出钻孔地质数据录入图框，先填好回次库，再添分层库、弯曲库等。

8、回次库的填写，先选择（回次库）再选择新建，填入相关数据，分层库的填写相同。

9、填写完毕后，选择（勘探工程与区域采样）/(打开钻孔柱状图)，会弹出：选择勘探工程类型栏目，依次选择勘探工程、勘探线号、勘探工程编号，选择确定。

10、弹出：柱状图目录不存在，是否新建？选择是。

弹出：……文件改变！是否保存？选择是。

11、系统进入柱状图编辑系统，选择（柱状图）按钮下的（柱状图设计），从中你可以修改柱状图的设计，修改完后，再点击栏目中的（柱状图）按钮，即可生成柱状图。

关于如何生成柱状图，相见：钻孔柱状图制作说明2.12、如果要返回修改钻孔基本信息，则选择（勘探工程与区域采样）/(打开矿区图)，又回到原来的界面修改钻孔信息。

Memapgis钻孔柱状图操作说明1 打开柱状图首先选择打开钻孔柱状图。

菜单：勘探工程与区域采样―>打开柱状图选择一个钻孔工程：程序会按照默认配置生成表头，如图：2 柱状图编辑用户可以通过修改默认配置生成自定义的柱状图。

选择菜单：钻孔柱状图－>柱状图设计。

2.1 柱状图“组成”表编辑在“组成”表中，用户可以修改“图名”“图眉”“正文数字”“正文汉字”等项目的注释参数信息。

数字矿产资源调查作钻孔柱状图的歩骤1、新建或打开矿区标准的点线面图双击数字矿产资源调查—出现固体矿产桌面系统—选择工作矿区—选择矿区图—选择矿区—××省—yes—矿区总表—新建—矿区基本信息—一一填写—OK—鼠标选定某矿区—确定－确定—工作台左框出现矿区标准的点线面文件—在工作台左框内右击鼠标—添加项目—把基础图件的点线面文件添加上去—1：1刷新—OK。

2、如何把探矿工程添加到基础图件上去要在基础图件中直接打开探矿工程文件，先要把探矿工程的真实坐标用定位点的办法输进去，然后用“添加项目”的办法添加同种比例尺的基础图件。

3、新建工程属性数据库工程操作与区域采样—室内工程属性数据录入（新建）—钻孔—是否添加到图层“钻孔”中—是。

单击桌面—钻孔基本信息一一填写—质量检查—确定—是否新建勘探线目录—是—是否新建勘探线工程目录—是—确定—刷新—出现ZK××号及点位。

4、修改钻孔基本信息工程操作与区域采样—室内工程属性数据编辑—钻孔—选要修改的钻孔—出现“钻孔基本信息”框—填写修改信息—确定—再在柱状图设计里刷新即可。

5、编辑与浏览工程数据库工程操作与区域采样—工程数据库编辑与浏览—钻孔—鼠标拖动选定钻孔—出现钻孔地质数据录入框。

回次库—添加—出现钻孔circle回次数据录入框—一一填写内容—确定—反复添加、确定。

分层库—添加—出现钻孔slayer分层数据录入框—一一填写内容，并把记事本中的岩性地质描述复制到分层描述框中—确定—反复添加、确定。

注意：在录入钻孔slayer分层数据时，记住把岩石花纹也填进去，其操作步骤：点击“岩石花纹”—出现“钻孔岩石花纹”框—花纹类型—根据实际情况，选“自定义、互层、夹层、混层”任一种—下拉“岩石类型”—选“沉积岩、侵入岩、变质岩…”任一种—下拉“岩石名称”—选“花纹库”里头的某一种—光标点至A行花纹库代码处，删除数字—移动光标至“红锤子”记号处—点击右鼠标—请键入一个整数—确定—A行中的“岩石名称、花纹库代码”就自动上去了—本层—填数字××—单位—选百分比%—确定—确定—确定。

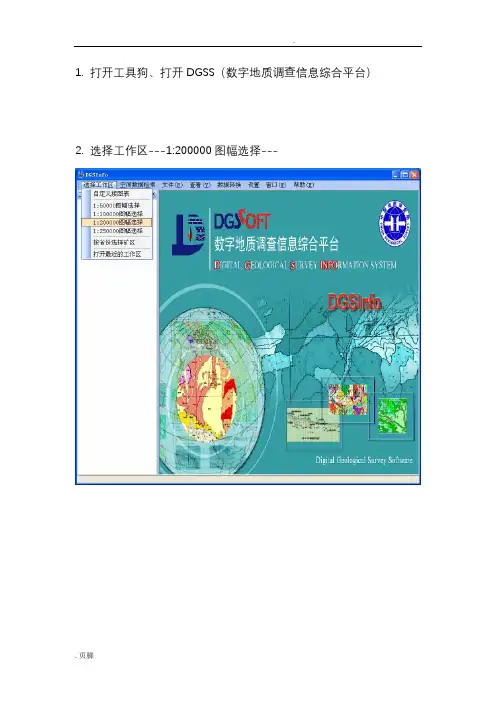

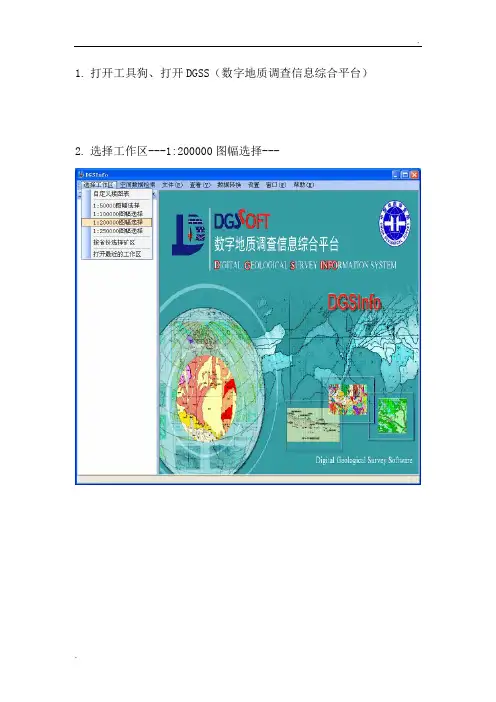

1.打开工具狗、打开DGSS（数字地质调查信息综合平台）2.选择工作区---1:200000图幅选择---3.如上图：找到“江华县”（任意图幅都可以）---单击区块---“YES”---“确定”---“是”，页面弹出如下：（即进入“野外总图库”模块）4.单击灰色空白区域---单击“第四系钻孔”模块，如下：5.单击“第四系钻孔”---“新建钻孔”6.点击灰色空白区域，弹出“钻孔基本信息”对话框，如下：7.输入钻孔基本信息：（如下11项必填，因为会在钻孔柱状图上显示，其他项可以选填或不填）输完之后，如下图：单击“1:1”单击“1:1”之前单击“1:1”之后8.选择“钻孔柱状图”---“钻孔数据库”拖出一个矩形框，选中要编辑的钻孔，如下：弹出如下对话框，9.连续单击两个“是”，之后弹出“钻孔地质数据录入”对话框，如下：10.本例中只需录入“回次库”“分层库”“劈心样”，如下图：“回次库”录入方式，如下图：共两个回次，“回次库”录入结果如下图：“分层库”录入方式和上面相同，录入结果如下：“劈心样”录入结果如下图：10.三个库录入完成后，单击“确定”，回到主界面。

11．选择“钻孔柱状图”---“打开钻孔柱状图”，如下图：弹出如下对话框：单击“确定”之后，弹出两个对话框，都选择单击“是”。

紧接着，界面跳转如下：（此为钻孔柱状图自动生成及绘制界面）12.选择“钻孔柱状图”---“钻孔柱状图设计”，如下图：弹出“钻孔柱状图设计”对话框，如下：13.单击“样式”---“装载模板”，如下选择已经设计好的、相应矿区的柱状图模板。

模板制作可参照文档----《DGSS-多模式多用途钻孔柱状图制作(第四纪钻孔)》网上自己下载。

14.单击“柱状图”15.关掉该对话框，单击主界面中的“1：1”，出现自动生成的柱状图，如下：16.之后，只需运用“点”“线”等工具，稍作修改，就可以做出符合相关要求的钻孔柱状图。

2013.09.06。

1.打开工具狗、打开DGSS（数字地质调查信息综合平台）2.选择工作区---1:200000图幅选择---3.如上图：找到“江华县”（任意图幅都可以）---单击区块---“YES”---“确定”---“是”，页面弹出如下：（即进入“野外总图库”模块）4.单击灰色空白区域---单击“第四系钻孔”模块，如下：5.单击“第四系钻孔”---“新建钻孔”6.点击灰色空白区域，弹出“钻孔基本信息”对话框，如下：7.输入钻孔基本信息：（如下11项必填，因为会在钻孔柱状图上显示，其他项可以选填或不填）输完之后，如下图：单击“1:1”单击“1:1”之前单击“1:1”之后8.选择“钻孔柱状图”---“钻孔数据库”拖出一个矩形框，选中要编辑的钻孔，如下：弹出如下对话框，9.连续单击两个“是”，之后弹出“钻孔地质数据录入”对话框，如下：10.本例中只需录入“回次库”“分层库”“劈心样”，如下图：“回次库”录入方式，如下图：共两个回次，“回次库”录入结果如下图：“分层库”录入方式和上面相同，录入结果如下：“劈心样”录入结果如下图：10.三个库录入完成后，单击“确定”，回到主界面。

11．选择“钻孔柱状图”---“打开钻孔柱状图”，如下图：弹出如下对话框：单击“确定”之后，弹出两个对话框，都选择单击“是”。

紧接着，界面跳转如下：（此为钻孔柱状图自动生成及绘制界面）12.选择“钻孔柱状图”---“钻孔柱状图设计”，如下图：弹出“钻孔柱状图设计”对话框，如下：13.单击“样式”---“装载模板”，如下选择已经设计好的、相应矿区的柱状图模板。

模板制作可参照文档----《DGSS-多模式多用途钻孔柱状图制作(第四纪钻孔)》网上自己下载。

14.单击“柱状图”15.关掉该对话框，单击主界面中的“1：1”，出现自动生成的柱状图，如下：16.之后，只需运用“点”“线”等工具，稍作修改，就可以做出符合相关要求的钻孔柱状图。

2013.09.06。

1.打开工具狗、打开DGSS（数字地质调查信息综合平台）2.选择工作区---1:200000图幅选择---3.如上图：找到“江华县”（任意图幅都可以）---单击区块---“YES”---“确定”---“是”，页面弹出如下：（即进入“野外总图库”模块）4.单击灰色空白区域---单击“第四系钻孔”模块，如下：5.单击“第四系钻孔”---“新建钻孔”6.点击灰色空白区域，弹出“钻孔基本信息”对话框，如下：7.输入钻孔基本信息：（如下11项必填，因为会在钻孔柱状图上显示，其他项可以选填或不填）输完之后，如下图：单击“1:1”单击“1:1”之前单击“1:1”之后8.选择“钻孔柱状图”---“钻孔数据库”拖出一个矩形框，选中要编辑的钻孔，如下：弹出如下对话框，9.连续单击两个“是”，之后弹出“钻孔地质数据录入”对话框，如下：10.本例中只需录入“回次库”“分层库”“劈心样”，如下图：“回次库”录入方式，如下图：共两个回次，“回次库”录入结果如下图：“分层库”录入方式和上面相同，录入结果如下：“劈心样”录入结果如下图：10.三个库录入完成后，单击“确定”，回到主界面。

11．选择“钻孔柱状图”---“打开钻孔柱状图”，如下图：弹出如下对话框：单击“确定”之后，弹出两个对话框，都选择单击“是”。

紧接着，界面跳转如下：（此为钻孔柱状图自动生成及绘制界面）12.选择“钻孔柱状图”---“钻孔柱状图设计”，如下图：弹出“钻孔柱状图设计”对话框，如下：13.单击“样式”---“装载模板”，如下选择已经设计好的、相应矿区的柱状图模板。

模板制作可参照文档----《DGSS-多模式多用途钻孔柱状图制作(第四纪钻孔)》网上自己下载。

14.单击“柱状图”15.关掉该对话框，单击主界面中的“1：1”，出现自动生成的柱状图，如下：16.之后，只需运用“点”“线”等工具，稍作修改，就可以做出符合相关要求的钻孔柱状图。

2013.09.06。

1.打开工具狗、打开DGSS（数字地质调查信息综合平台）2.选择工作区---1:200000图幅选择---3.如上图：找到“江华县”（任意图幅都可以）---单击区块---“YES”---“确定”---“是”，页面弹出如下：（即进入“野外总图库”模块）4.单击灰色空白区域---单击“第四系钻孔”模块，如下：5.单击“第四系钻孔”---“新建钻孔”6.点击灰色空白区域，弹出“钻孔基本信息”对话框，如下：7.输入钻孔基本信息：（如下11项必填，因为会在钻孔柱状图上显示，其他项可以选填或不填）输完之后，如下图：单击“1:1”单击“1:1”之前单击“1:1”之后8.选择“钻孔柱状图”---“钻孔数据库”拖出一个矩形框，选中要编辑的钻孔，如下：弹出如下对话框，9.连续单击两个“是”，之后弹出“钻孔地质数据录入”对话框，如下：10.本例中只需录入“回次库”“分层库”“劈心样”，如下图：“回次库”录入方式，如下图：共两个回次，“回次库”录入结果如下图：“分层库”录入方式和上面相同，录入结果如下：“劈心样”录入结果如下图：10.三个库录入完成后，单击“确定”，回到主界面。

11．选择“钻孔柱状图”---“打开钻孔柱状图”，如下图：弹出如下对话框：单击“确定”之后，弹出两个对话框，都选择单击“是”。

紧接着，界面跳转如下：（此为钻孔柱状图自动生成及绘制界面）12.选择“钻孔柱状图”---“钻孔柱状图设计”，如下图：弹出“钻孔柱状图设计”对话框，如下：13.单击“样式”---“装载模板”，如下选择已经设计好的、相应矿区的柱状图模板。

模板制作可参照文档----《DGSS-多模式多用途钻孔柱状图制作(第四纪钻孔)》网上自己下载。

14.单击“柱状图”15.关掉该对话框，单击主界面中的“1：1”，出现自动生成的柱状图，如下：16.之后，只需运用“点”“线”等工具，稍作修改，就可以做出符合相关要求的钻孔柱状图。

2013.09.06。
