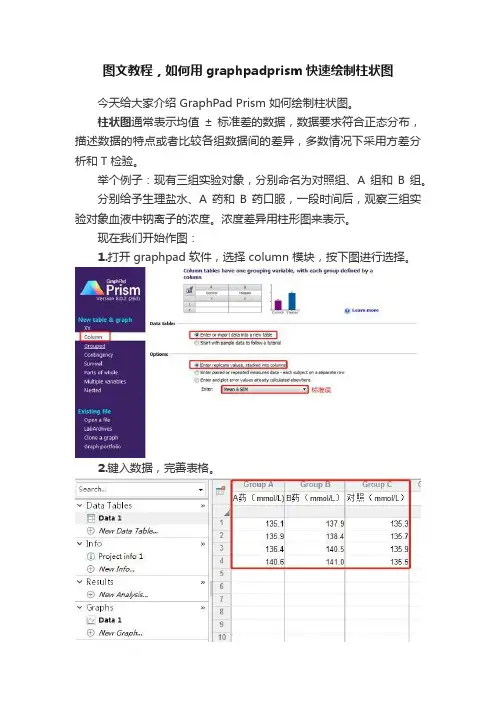

图文教程，如何用graphpadprism快速绘制柱状图今天给大家介绍 GraphPad Prism 如何绘制柱状图。

柱状图通常表示均值± 标准差的数据，数据要求符合正态分布，描述数据的特点或者比较各组数据间的差异，多数情况下采用方差分析和 T 检验。

举个例子：现有三组实验对象，分别命名为对照组、A 组和B 组。

分别给予生理盐水、A 药和B 药口服，一段时间后，观察三组实验对象血液中钠离子的浓度。

浓度差异用柱形图来表示。

现在我们开始作图：1.打开 graphpad 软件，选择 column 模块，按下图进行选择。

2.键入数据，完善表格。

每组数据量可以不一致。

3.点击Results 下的New Analysis 或者Analyze，按下图选择「One-way ANOVA（单方向方差分析）」并勾选三个分组。

进入下一步。

4.进行下一步选择。

4.1 Experimental Design 下按下图进行选择。

4.2Multiple comparisons 下选择。

4.3Options 下选择。

5.统计分析结果。

5.1单方向方差分析的 P 值和 F 值。

5.2三组中两两分析结果。

6.作图：点击 Graphs 模块中的 DATA 1，按下图进行选择，并生成草图。

6.1双击图片进入 format graph 对话框，进一步修饰柱形的颜色、填充、边框等。

值得一提的是，在 format graph 的 graph settings 模块下可以调整各柱形间距：建议调整为 70%。

6.2把数值体现在图上。

7.不同的数据形式需要用不同的柱形图表示。

①所代表的数据形式为：②代表的数据形式为：。

Excel作柱状图实例
本文主要利用excel作柱状图，以文字与图片相结合，使读者学起轻松简便，快速掌握作图技巧。

1 提出案例
以pH为X轴，以碳酸钠、氢氧化钠、磷酸钠、氨水为Y坐标作柱状图。

表 1
pH 碳酸钠氢氧化钠磷酸钠氨水
7 32.5 26.8 35.4 35.6
8 34.8 30.8 36.2 37.8
9 36.5 29.8 32.5 34.5
10 38.2 31.5 34.9 38.4
2 Excel作图
1）向excel表格输入表1数据，如图1。

图1
2) 点击excel“菜单栏”中的“插入”，选择图标，如下图2.
图2
3）将弹出下图3，选择“柱状图”，点击下步，出现如图4。

图3 图4
4）点击图4中红圈部分添加“系列1”将出现图5，系列1圈红线的选取右侧1列数据源，添加完毕后同理增加“系列2”，系列2选取右侧标红2的列数据源，系列3、4以此类推。

在圈红线上方“名称”表框中输入系列数据所对应的名称，最后圈红线下方有一个“分类（X）轴标志”，选择右侧中未标红数字（7、8、9、10）作X轴，点击下一步如图6。

图5
5）在图6中点红出输入所要要求图标名称、X轴、Y轴名称等。

点击下一步，直到完成作图，其结果见图7
图6
图7
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

GraphPadPrism柱状图图文制作

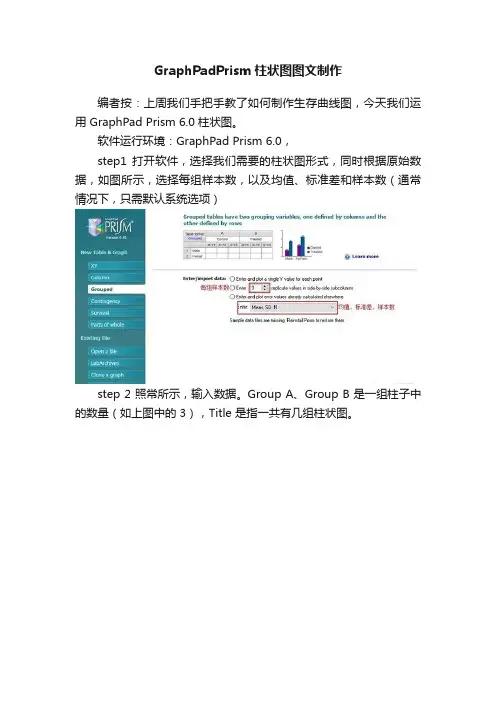

编者按：上周我们手把手教了如何制作生存曲线图，今天我们运用 GraphPad Prism 6.0 柱状图。

软件运行环境：GraphPad Prism 6.0，
step1 打开软件，选择我们需要的柱状图形式，同时根据原始数据，如图所示，选择每组样本数，以及均值、标准差和样本数（通常情况下，只需默认系统选项）
step 2 照常所示，输入数据。

Group A、Group B 是一组柱子中的数量（如上图中的 3），Title 是指一共有几组柱状图。

step 3 数据输入完成之后，点击 data 1 查看表格。

软件会弹出几种柱状图样式供选，注意是否勾选均值项。

Step 4 就得到含均值的柱状图（如下图）。

step 5 如何调节柱子之间的大小和组间距呢？
双击图片，得到设置选项，点击设置图框上方第三个选项，按照下图注释进行修改。

按照你的需求，伸缩自如，愿君好用！编辑：任悠悠。

你见过吗，上下两重的Excel柱状图表赶紧收藏（绝密教程）
作图步骤：
Step1：选择数据插⼊柱状图如下动图所⽰：
Step2：把橙⾊柱⼦设置为次坐标，删除图例。

如下动图所⽰：
Step3：选中纵坐标轴，【右键】——【设置坐标轴格式】——【主要纵坐标最⼤值（32）】
——【主要纵坐标最⼩值（0）】——【间隔（2）】——【次要纵坐标最⼤值（1200000）】
——【次要纵坐标最⼩值（-12000000）】——【间隔（20000）】如下动图所⽰：
Step4：设置主要纵坐标数字显⽰格式“[<=16]0;;;”，设置次坐标数字显⽰格式“[>=0]0;;;”。

设置纵坐标⽆线显⽰。

如下动图所⽰：
Step5：选择图表调出次要横坐标，设置要纵坐标轴交叉位置为“⾃动”——勾选【逆序刻度值】
选中次要纵坐标值，设置横坐标轴交叉位置为“⾃动”
选中次要横坐标设置——坐标轴标签“⽆”
线条颜⾊为红⾊，线粗为1.5磅
选中主要横坐标设置线条颜⾊为红⾊，线粗为1.5磅
Step6：美化图表
设置图表区填充颜⾊、设置绘图区填充颜⾊、设置系列填充颜⾊、设置字体、使⽤⽂本框添加
标题及数据来源。

结语：喜欢朋友，点个“赞”哦，关注我的头条号和转发我的⽂章，⾮常感谢⼤家的⽀持。

=16]0;;;”，设置次坐标数字显⽰格式“[>。

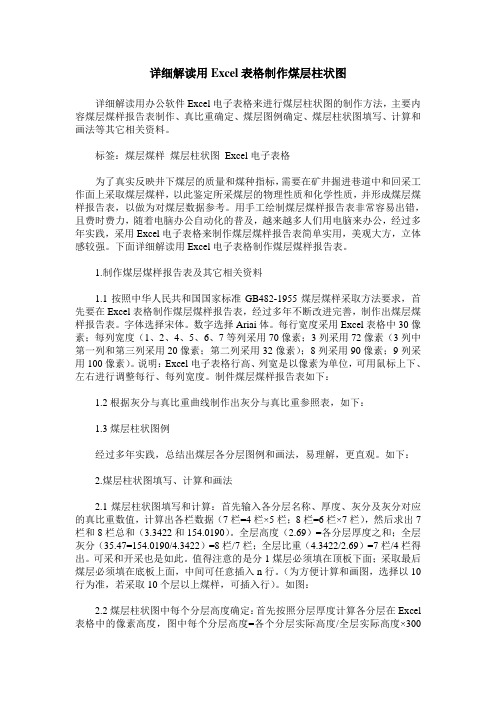

详细解读用Excel表格制作煤层柱状图详细解读用办公软件Excel电子表格来进行煤层柱状图的制作方法，主要内容煤层煤样报告表制作、真比重确定、煤层图例确定、煤层柱状图填写、计算和画法等其它相关资料。

标签：煤层煤样煤层柱状图Excel电子表格为了真实反映井下煤层的质量和煤种指标，需要在矿井掘进巷道中和回采工作面上采取煤层煤样，以此鉴定所采煤层的物理性质和化学性质，并形成煤层煤样报告表，以做为对煤层数据参考。

用手工绘制煤层煤样报告表非常容易出错，且费时费力，随着电脑办公自动化的普及，越来越多人们用电脑来办公，经过多年实践，采用Excel电子表格来制作煤层煤样报告表简单实用，美观大方，立体感较强。

下面详细解读用Excel电子表格制作煤层煤样报告表。

1.制作煤层煤样报告表及其它相关资料1.1按照中华人民共和国国家标准GB482-1955煤层煤样采取方法要求，首先要在Excel表格制作煤层煤样报告表，经过多年不断改进完善，制作出煤层煤样报告表。

字体选择宋体。

数字选择Ariai体。

每行宽度采用Excel表格中30像素；每列宽度（1、2、4、5、6、7等列采用70像素；3列采用72像素（3列中第一列和第三列采用20像素；第二列采用32像素）；8列采用90像素；9列采用100像素）。

说明：Excel电子表格行高、列宽是以像素为单位，可用鼠标上下、左右进行调整每行、每列宽度。

制件煤层煤样报告表如下：1.2根据灰分与真比重曲线制作出灰分与真比重参照表，如下：1.3煤层柱状图例经过多年实践，总结出煤层各分层图例和画法，易理解，更直观。

如下：2.煤层柱状图填写、计算和画法2.1煤层柱状图填写和计算：首先输入各分层名称、厚度、灰分及灰分对应的真比重数值，计算出各栏数据（7栏=4栏×5栏；8栏=6栏×7栏），然后求出7栏和8栏总和（3.3422和154.0190）。

全层高度（2.69）=各分层厚度之和；全层灰分（35.47=154.0190/4.3422）=8栏/7栏；全层比重（4.3422/2.69）=7栏/4栏得出。

如何在EXCEL做柱状图、标准误、两个不同的纵坐标等1.首先输入各项数据（黄色部分没有，是后面计算出来的）。

图1 输入数据（黄色部分此时是空白）2.然后计算average和standard deviations(stdev)(1)计算average。

在要得出数据的方格内输入“=average”，看到average然后双击，接着选中要计算的几个数值，最后按“enter”键，就会在方格内计算出平均值。

例如本例中，在sucrose和total nitrogen content有三个数据，，，在这三个数据下面是要得出数据的方格，在这个方格输入“=average”，双击，然后选中这三个数据，按回车键，就会在average右边一格（及这三个数据的下面一格）得出平均值.最后要以此得出这个平均值平行方格的平均值，选中这个方格，然后拖拽方格右下角的十字指示，只到包括所有要求得出平均值的方格，最后即可得出所有平均值：，。

(2)计算stdev。

同计算average，输入“=stdev”，双击，接着选中要计算的几个数值，以此类推。

-(3)以上两步即可得出上图图1黄色部分的数据。

3.然后以要作图的变量（指标），单独作average图和stdev图（复制粘贴上面的数据即可）。

图2 不同变量的平均值average图total nitrogen content %moisture %deproteinization rate %sucrose0.050.100.08lactose0.080.090.30glucose0.160.110.50maltose0.100.050.23soluble starch0.110.130.54图3 不同变量的标准差stdev图4.选中图2（平均值图）中的所有单元格数据和变量，依次点击insert, column, clustered column,即可得到柱状图图4.图4 柱状图（此时只有一个纵坐标）5.若想做两个纵坐标，首先选中所需要的柱子，点击右键，选中“format data series”如图5。

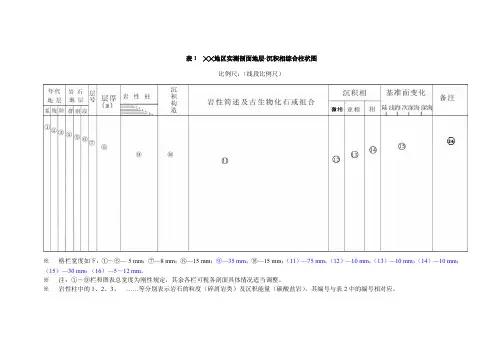

表1 ╳╳地区实测剖面地层-沉积相综合柱状图
比例尺：（线段比例尺）
※格栏宽度如下：①～⑥— 5 mm；⑦—8 mm；⑧—15 mm；⑨—35 mm；⑩—15 mm；（11）—75 mm；（12）—10 mm；（13）—10 mm；（14）—10 mm；（15）—30 mm；（16）—5～12 mm。

※注：①～⑨栏和图表总宽度为刚性规定，其余各栏可视各剖面具体情况适当调整。

※岩性柱中的1、2、3、……等分别表示岩石的粒度（碎屑岩类）及沉积能量（碳酸盐岩），其编号与表2中的编号相对应。

表2 各种岩类花纹的长度及层高
碎屑颗粒大小分类：
大于64mm为巨砾级，64-16mm为粗砾级，16-4mm为中砾级，4-2mm为细砾级，2-0.5mm为粗砂级，0.5-0.25mm为中砂级，0.25-0.063mm为细砂级，0.063-0.0039mm为粉砂级，小于0.0039mm为泥级。

图1 主要岩性花纹、沉积构造及结合带性质示例。

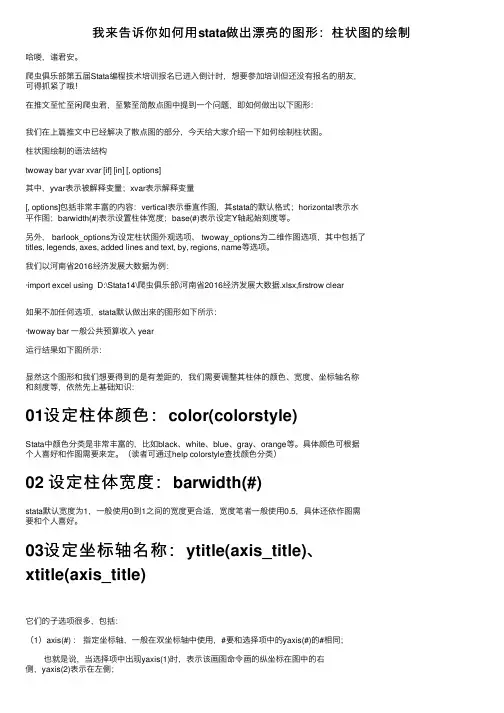

我来告诉你如何⽤stata做出漂亮的图形：柱状图的绘制哈喽，诸君安。
