竣工图制作具体要求一、竣工图封面1.页面设置：上、下、左、右均设置为3厘米；2.路线名称：字体（宋体）、字号（小初）；3.里程桩号：字体（宋体加黑）、字号（小初）；4.主题内容：字体（黑体）、字号（50）；5.竣工图：字体（黑体）、字号（72）；6.施工单位名称：字体（宋体）、字号（32）；7.编制日期：字体（宋体）、字号（32）；8.主题内容为一行的版式见附件一的1～4页，主题内容为两行的版式见附件一的5页。
二、竣工图目录1.目录名称：目录(居中、20号字、黑体)；2.图册名称：XXXX至XXXX高速公路XX段工程K5+500～K11+400路基工程竣工图(14号字、宋体)；见附件二(1)和附件二(2)。
3.不制作竣工图的部分：（1）原设计第一篇<总说明书>后面的附件不制作竣工图；（2）原设计第三篇<路线>中的“公路用地图”不制作竣工图（部分设计院把“公路用地图”放在施工图中）；（3）原设计第九篇<绿化美化图>路基标段没施工的，不制作竣工图，已施工的加入竣工图；（4）原设计《筑路材料》不制作竣工图；（5）原设计《施工组织计划》中的“临时工程数量表”要保留，其余不制作竣工图。
4.竣工图名：（1）原设计“路线地理位置图”改为“路线地理位置竣工图”；（2）原设计“路线平、纵面缩图”改为“路线平、纵面竣工缩图”；（3）原设计“总说明书”改为“竣工总说明”，原设计“路线说明”改为“路线竣工说明”；（4）原设计“××××数量表”改为“××××竣工数量表”；（5）原设计“××××布置图”改为“××××布置竣工图”；（6）原设计“××××构造图”改为“××××构造竣工图”；（7）原设计“××××详图”改为“××××竣工详图”；（8）原设计“××××设计图”改为“××××竣工图”；（9）原设计“征用土地表、赔偿树木青苗表、拆迁建筑物表、拆迁电力电讯及其他管线设施表”，在竣工图中不改名称（因为施工单位没法确认其数量是否正确）。

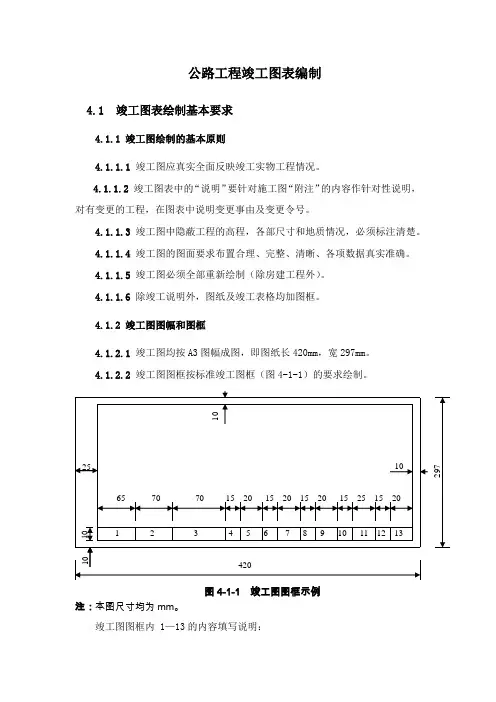

公路工程竣工图表编制4.1 竣工图表绘制基本要求4.1.1 竣工图绘制的基本原则4.1.1.1竣工图应真实全面反映竣工实物工程情况。
4.1.1.2竣工图表中的“说明”要针对施工图“附注”的内容作针对性说明，对有变更的工程，在图表中说明变更事由及变更令号。
4.1.1.3竣工图中隐蔽工程的高程，各部尺寸和地质情况，必须标注清楚。
4.1.1.4竣工图的图面要求布置合理、完整、清晰、各项数据真实准确。
4.1.1.5竣工图必须全部重新绘制（除房建工程外）。
4.1.1.6除竣工说明外，图纸及竣工表格均加图框。
4.1.2 竣工图图幅和图框4.1.2.1竣工图均按A3图幅成图，即图纸长420mm，宽297mm。
4.1.2.2竣工图图框按标准竣工图框（图4-1-1）的要求绘制。
图4-1-1 竣工图图框示例注：本图尺寸均为mm。
竣工图图框内 1—13的内容填写说明：1．打印内容：“云南XX高速公路XX第XX合同”；由项目名称和合同段名称两部份的简称构成，具体简称由各项目业主统一规定。
2．打印内容：“中标的法人单位全称”。
若工程施工过程中，中标法人单位名称发生更换，以工程交工时中标单位名称一致。
3．打印内容：“竣工图的具体图名”；原则上与设计图的图名对应，将“XX 设计图”更改为“XX竣工图”。
4．打印内容：“绘图”；5．填写：“绘图人签名”；检查合格后，由施工单位绘制竣工图的相关人员签署，必须用不褪色的碳素黑墨水签署。
6．打印内容：“复核”；7．填写：“复核人签名”；复查合格后，由承包单位技术负责人签署，必须用不褪色的碳素黑墨水签署。
8．打印内容：“监理”；9．填写“专监或驻地监理签名”；审查合格后，由监理单位专业监理工程师或驻地监理工程师签署，必须用不褪色的碳素黑墨水签署。
10．打印内容：“图号”；11．打印内容：“竣工图图号”；按本章第三节竣工图图号编列的要求，统一编制后，规范打印。
12．打印内容：“日期”；13．打印内容：“编制日期”；工程交工验收后绘制竣工图审核合格后正式出图月份时间。

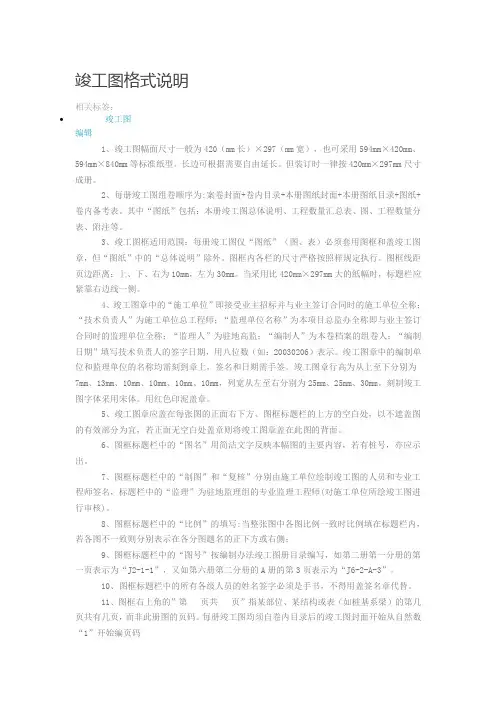

竣工图格式说明相关标签：•竣工图编辑1、竣工图幅面尺寸一般为420（mm长）×297（mm宽），也可采用594mm×420mm、594mm×840mm等标准纸型。
长边可根据需要自由延长。
但装订时一律按420mm×297mm尺寸成册。
2、每册竣工图组卷顺序为:案卷封面+卷内目录+本册图纸封面+本册图纸目录+图纸+卷内备考表。
其中“图纸”包括：本册竣工图总体说明、工程数量汇总表、图、工程数量分表、附注等。
3、竣工图框适用范围：每册竣工图仅“图纸”（图、表）必须套用图框和盖竣工图章，但“图纸”中的“总体说明”除外。
图框内各栏的尺寸严格按照样规定执行。
图框线距页边距离：上、下、右为10mm，左为30mm。
当采用比420mm×297mm大的纸幅时，标题栏应紧靠右边线一侧。
4、竣工图章中的“施工单位”即接受业主招标并与业主签订合同时的施工单位全称；“技术负责人”为施工单位总工程师；“监理单位名称”为本项目总监办全称即与业主签订合同时的监理单位全称；“监理人”为驻地高监；“编制人”为本卷档案的组卷人；“编制日期”填写技术负责人的签字日期，用八位数（如：20030206）表示。
竣工图章中的编制单位和监理单位的名称均需刻到章上，签名和日期需手签。
竣工图章行高为从上至下分别为7mm、13mm、10mm、10mm、10mm、10mm，列宽从左至右分别为25mm、25mm、30mm。
刻制竣工图字体采用宋体。
用红色印泥盖章。
5、竣工图章应盖在每张图的正面右下方、图框标题栏的上方的空白处，以不遮盖图的有效部分为宜，若正面无空白处盖章则将竣工图章盖在此图的背面。
6、图框标题栏中的“图名”用简洁文字反映本幅图的主要内容，若有桩号，亦应示出。
7、图框标题栏中的“制图”和“复核”分别由施工单位绘制竣工图的人员和专业工程师签名，标题栏中的“监理”为驻地监理组的专业监理工程师(对施工单位所绘竣工图进行审核)。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载竣工图标准格式地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容公路工程竣工图表编制4.1 竣工图表绘制基本要求4.1.1 竣工图绘制的基本原则4.1.1.1 竣工图应真实全面反映竣工实物工程情况。
4.1.1.2 竣工图表中的“说明”要针对施工图“附注”的内容作针对性说明，对有变更的工程，在图表中说明变更事由及变更令号。
4.1.1.3 竣工图中隐蔽工程的高程，各部尺寸和地质情况，必须标注清楚。
4.1.1.4 竣工图的图面要求布置合理、完整、清晰、各项数据真实准确。
4.1.1.5 竣工图必须全部重新绘制（除房建工程外）。
4.1.1.6 除竣工说明外，图纸及竣工表格均加图框。
4.1.2 竣工图图幅和图框4.1.2.1 竣工图均按A3图幅成图，即图纸长420mm，宽297mm。
4.1.2.2 竣工图图框按标准竣工图框（图4-1-1）的要求绘制。
10297251065 70 70 15 20 15 20 15 20 15 25 15 20101 2 3 4 5 6 7 8 9 10 11 12 1310420图4-1-1 竣工图图框示例注：本图尺寸均为mm。
竣工图图框内 1—13的内容填写说明：1．打印内容：“云南XX高速公路XX第XX合同”；由项目名称和合同段名称两部份的简称构成，具体简称由各项目业主统一规定。
2．打印内容：“中标的法人单位全称”。
若工程施工过程中，中标法人单位名称发生更换，以工程交工时中标单位名称一致。
3．打印内容：“竣工图的具体图名”；原则上与设计图的图名对应，将“XX设计图”更改为“XX竣工图”。
4．打印内容：“绘图”；5．填写：“绘图人签名”；检查合格后，由施工单位绘制竣工图的相关人员签署，必须用不褪色的碳素黑墨水签署。
