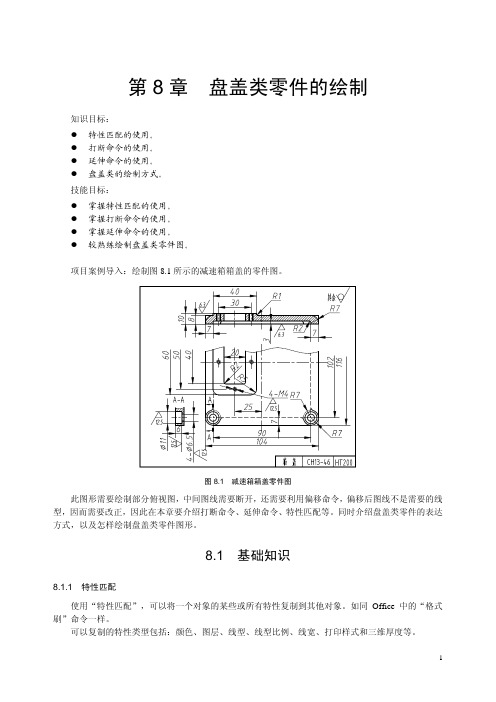

第8章盘盖类零件的绘制知识目标：z特性匹配的使用。
z打断命令的使用。
z延伸命令的使用。
z盘盖类的绘制方式。
技能目标：z掌握特性匹配的使用。
z掌握打断命令的使用。
z掌握延伸命令的使用。
z较熟练绘制盘盖类零件图。
项目案例导入：绘制图8.1所示的减速箱箱盖的零件图。
图8.1 减速箱箱盖零件图此图形需要绘制部分俯视图，中间图线需要断开，还需要利用偏移命令，偏移后图线不是需要的线型，因而需要改正，因此在本章要介绍打断命令、延伸命令、特性匹配等。
同时介绍盘盖类零件的表达方式，以及怎样绘制盘盖类零件图形。
8.1 基础知识8.1.1 特性匹配使用“特性匹配”，可以将一个对象的某些或所有特性复制到其他对象。
如同Office中的“格式刷”命令一样。
可以复制的特性类型包括：颜色、图层、线型、线型比例、线宽、打印样式和三维厚度等。
默认情况下，所有可应用的特性都自动地从选定的第一个对象复制到其他对象。
如果不希望复制特定的特性，可以使用“设置”选项禁止复制该特性，也可在执行该命令的过程中随时选择“设置”选项。
1. 特性匹配命令的打开方式z菜单命令：【修改】|【特性匹配】。
z【功能区】选项板：【常用】|【特性】特性匹配按钮。
z标准工具栏：。
z命令行：输入 matchprop 或 painter按Enter键或空格键。
2. 指定要复制到目标对象的源对象的基本特性和特殊特性颜色：将目标对象的颜色更改为源对象的颜色。
此选项适用于所有对象。
图层：将目标对象的图层更改为源对象的图层。
此选项适用于所有对象。
线型：将目标对象的线型更改为源对象的线型。
此选项适用于除属性、图案填充、多行文字、点和视口之外的所有对象。
线型比例：将目标对象的线型比例因子更改为源对象的线型比例因子。
此选项适用于除属性、图案填充、多行文字、点和视口之外的所有对象。
线宽：将目标对象的线宽更改为源对象的线宽。
此选项适用于所有对象。
厚度：将目标对象的厚度更改为源对象的厚度。
精密机械制造基础盘盖类零件认识一、盖类零件的作用和结构特点常见的盘盖类零件如各种端盖（衬盖、泵盖及油封盖）、各种齿轮、带轮、飞轮、轴承环等，如图11-2所示，是具有同一轴线内外回转的零件，其轴向（纵向）尺寸一般小于径向（横向）尺寸，或者两个方向的尺寸相差不大，也有一些盖类零件其主体是方形的，盘盖类零件的结构一般由孔（光控和花键孔）、外圆、端面和沟槽组成，有的零件上还有齿形（齿轮）。
它们主要起支承、导向、轴向定位或密封等作用，另有连接孔、定位孔起连接或定位作用。
在工作中承受径向力和摩擦力。
端盖透盖泵盖圆盖轴承盖图11-2盖类零件外形二、盖类零件技术要求分析盘盖类零件的主要加工表面为外圆、端面和内孔。
其技术要求出表面本身的尺寸精度、形状精度和表面粗糙度外，还可能有内、外圆之间的同轴度、断面和孔轴线的垂直度等位置精度要求，这类零件孔的精度一般要求较高，空的表面粗糙度值为Ra1.6甚至更小，外圆的粗糙度一般比孔低。
粗糙度值比较大一些。
三、盖类零件的材料和毛坯选用盘盖类零件材料采用钢材、铸铁、铸钢、铝或非金属材料。
毛坯选用圆钢、铸件或锻件。
带轮、飞轮、手轮等受力不大或以承压为主的零件，一般选用铸铁材料通过铸造成型；在单件生产时，也可用低碳钢焊接成形。
法兰、套环、垫圈等零件毛坯，根据受力情况及形状、尺寸等不同，可分别采用铸造成型、锻造成形或直接用圆钢获得。
模具毛坯一般采用合金钢通过锻造成形。
盘套类零件中最典型的是齿轮，它是各类机械设备中的重要传动零件。
齿轮轮齿表面要有足够的强度、硬度，同时齿轮本身也要有一定的强度和韧性。
当齿轮尺寸较小时，可选用普通的锻造方法。
当齿轮尺寸很小（直径小于100 mm）时，可用圆钢为毛坯；当齿轮尺寸很大（直径大于500 mm）时，锻造成形比较困难，可用铸造方法，材料选用铸钢或球墨铸铁。
铸造齿轮一般以轮辐结构代替锻钢齿轮辐板结构，若单件生产大型齿轮的毛坯，常采用焊接方法制造；若大批量生产中小齿轮，可采用热轧或精密模锻方法制造。
盘盖类零件的结构特点嘿，咱来说说盘盖类零件的结构特点哈。
你瞧，盘盖类零件吧，一般都是那种扁扁的形状。
就好像我上次去我朋友的机械厂参观，看到那些零件堆在那儿。
其中有个盘盖类零件，从侧面看就像个小薄饼似的。
它有个特点就是有个大的主体部分，就像一个大盘子。
这个主体部分通常是比较光滑的平面，就跟我家的餐盘一样。
我有一次在家吃饭，看着餐盘就想起了那个零件，餐盘可以放好多菜，而那个零件的主体部分可以安装其他的零件或者起到支撑的作用呢。
而且哦，盘盖类零件常常有一些孔。
有的是那种圆圆的安装孔，就好像是专门给螺丝准备的小窝。
我在机械厂看到工人师傅拿着螺丝往那些孔里拧，那螺丝就像找到了自己的家一样。
还有一些是定位孔，能让这个零件在组装的时候准确地找到自己的位置。
就像我们玩拼图的时候，每一块都有它固定的位置，这些孔就起到了类似的作用。
在边缘部分呢，有的盘盖类零件会有一些翻边或者凸缘。
就像我在一个旧机器上看到的一个零件，它的边缘有一圈凸起来的部分，就好像是给零件加上了一个小围栏。
这样可以增加零件的强度，让它更结实。
就好像给一个小院子围上了篱笆，能保护院子里的东西一样。
还有啊，有些盘盖类零件表面会有一些浅浅的凹槽或者纹路。
我记得小时候玩的那种硬币，硬币上面有一些纹路，盘盖类零件上的纹路有点类似。
这些纹路可能是为了增加摩擦力或者是有一些特殊的工艺需求。
总的来说呢，盘盖类零件的这些结构特点都是为了让它在机器里发挥出自己的作用。
就像我们每个人都有自己的特点和作用一样。
就像我参观完机械厂后，再看到生活中的一些东西，就会联想到那些盘盖类零件，感觉它们的设计还挺巧妙的。
盘盖类零件知识储备盘盖类零件的识读与绘制图样识读与绘制相关知识：⼀、盘盖类零件的结构分析盘盖类零件⼀般是指法兰盘、端盖、透盖、齿轮等零件，这类零件在机器中主要起⽀撑、轴向定位及密封作⽤。
1．盘盖类零件的基本形状为扁平状结构，多为同轴回转体的外形和内孔，其轴向尺⼨⽐其它两个⽅向的尺⼨⼩，常见结构有肋、孔、槽、轮辐等。
2．盘盖类零件主要是在车床上加⼯，有的表⾯则需在磨床上加⼯，所以按其形体特征和加⼯位置选择主视图，轴线⽔平放置。
盘盖类零件⼀般常⽤主视图、左视图两个视图来表达。
主视图采⽤全剖视，左视图则多⽤来表⽰其轴向外形和盘上孔和槽的分布情况。
零件上其他细⼩结构常采⽤局部放⼤图和简化画法来表达。
3．盘盖类零件主要有两个⽅向的尺⼨，即径向尺⼨和轴向尺⼨。
径向尺⼨往往以轴线或对称⾯为基准，轴向尺⼨以经过机械加⼯并与其他零件表⾯相接触的较⼤端⾯为基准。
4．盘盖类零件有配合关系的内、外表⾯及起轴向定位作⽤的端⾯，其表⾯结构参数值要⼩。
有配合关系的孔、轴的尺⼨应给出恰当的尺⼨公差，与其他零件表⾯相接触的表⾯，尤其是与运动零件相接触的表⾯应有平⾏度或垂直度的要求。
⼆、剖视图1．什么是剖视图如图1所⽰，假想⽤剖切⾯(常⽤平⾯或柱⾯）剖开机件，将处在观察者和剖切⾯之间的部分移去，⽽将其余部分向投影⾯投射所得的图形，称为剖视图，简称剖视。
如图12－21所⽰，原来不可见的孔、槽都变成可见的了，⽐没有剖开的视图，层次分明，清晰易懂。
图12．剖视图的画法以图2的⽀架为例说明图2(1)确定剖切平⾯的位置。
⼀般⽤平⾯剖切机件，应通过内部孔、槽等结构的对称⾯或轴线，且使其平⾏或垂直于某⼀投影⾯，以便使剖切后的孔、槽的投影反映实形。
例如，图1中的剖切平⾯通过⽀架的孔和缺⼝的对称⾯⽽平⾏正⾯。
这样剖切后，在剖视图上就能清楚地反映出台阶孔的直径和缺⼝的深度(图3）。
图3(2)画剖开的机件部分的投影。
应画出剖切平⾯与机件实体相交的截⾯轮廓线的投影；还须画出剖切平⾯后⾯的机件部分的投影。
