熔硫釜内部结构图

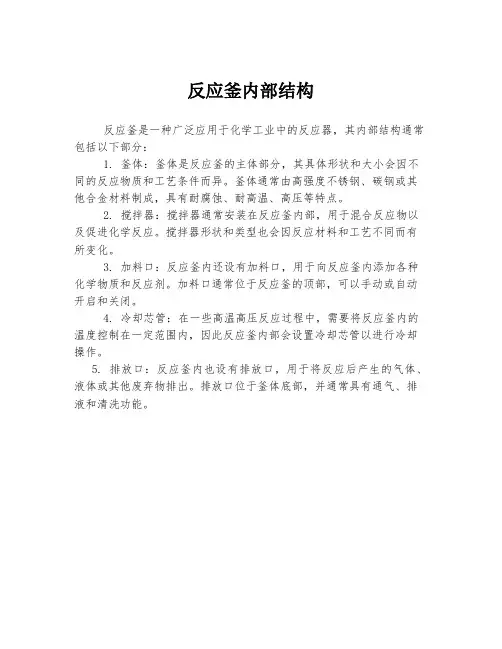

反应釜内部结构
反应釜是一种广泛应用于化学工业中的反应器，其内部结构通常包括以下部分：
1. 釜体：釜体是反应釜的主体部分，其具体形状和大小会因不同的反应物质和工艺条件而异。

釜体通常由高强度不锈钢、碳钢或其他合金材料制成，具有耐腐蚀、耐高温、高压等特点。

2. 搅拌器：搅拌器通常安装在反应釜内部，用于混合反应物以及促进化学反应。

搅拌器形状和类型也会因反应材料和工艺不同而有所变化。

3. 加料口：反应釜内还设有加料口，用于向反应釜内添加各种化学物质和反应剂。

加料口通常位于反应釜的顶部，可以手动或自动开启和关闭。

4. 冷却芯管：在一些高温高压反应过程中，需要将反应釜内的温度控制在一定范围内，因此反应釜内部会设置冷却芯管以进行冷却操作。

5. 排放口：反应釜内也设有排放口，用于将反应后产生的气体、液体或其他废弃物排出。

排放口位于釜体底部，并通常具有通气、排液和清洗功能。

史上最全的反应器结构及工作原理图解！这里给大家介绍一下常用的反应器设备，主要有以下类型：①管式反应器。

由长径比较大的空管或填充管构成，可用于实现气相反应和液相反应。

②釜式反应器。

由长径比较小的圆筒形容器构成，常装有机械搅拌或气流搅拌装置，可用于液相单相反应过程和液液相、气液相、气液固相等多相反应过程。

用于气液相反应过程的称为鼓泡搅拌釜（见鼓泡反应器）；用于气液固相反应过程的称为搅拌釜式浆态反应器。

③有固体颗粒床层的反应器。

气体或(和)液体通过固定的或运动的固体颗粒床层以实现多相反应过程，包括固定床反应器、流化床反应器、移动床反应器、涓流床反应器等。

④塔式反应器。

用于实现气液相或液液相反应过程的塔式设备，包括填充塔、板式塔、鼓泡塔等（见彩图）。

一、管式反应器一种呈管状、长径比很大的连续操作反应器。

这种反应器可以很长，如丙烯二聚的反应器管长以公里计。

反应器的结构可以是单管，也可以是多管并联；可以是空管，如管式裂解炉，也可以是在管内填充颗粒状催化剂的填充管，以进行多相催化反应，如列管式固定床反应器。

通常，反应物流处于湍流状态时，空管的长径比大于50；填充段长与粒径之比大于100(气体)或200（液体），物料的流动可近似地视为平推流。

分类：1、水平管式反应器由无缝钢管与U形管连接而成。

这种结构易于加工制造和检修。

高压反应管道的连接采用标准槽对焊钢法兰，可承受1600-10000kPa 压力。

如用透镜面钢法兰，承受压力可达10000-20000kPa。

2、立管式反应器立管式反应器被应用于液相氨化反应、液相加氢反应、液相氧化反应等工艺中。

3、盘管式反应器将管式反应器做成盘管的形式，设备紧凑，节省空间。

但检修和清刷管道比较困难。

4、U形管式反应器U形管式反应器的管内设有多孔挡板或搅拌装置，以强化传热与传质过程。

U形管的直径大，物料停留时间增长，可应用于反应速率较慢的反应。

5、多管并联管式反应器多管并联结构的管式反应器一般用于气固相反应，例如气相氯化氢和乙炔在多管并联装有固相催化剂的反应器中反应制氯乙烯，气相氮和氢混合物在多管并联装有固相铁催化剂的反应器中合成氨。

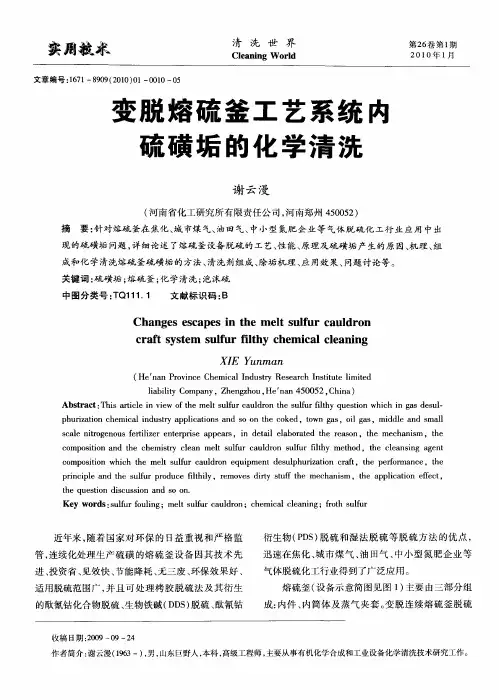

熔硫釜介绍一、设备概述泰安宝利来化工机械有限公司提供的熔硫釜是用于化肥厂、焦化厂对含硫气体采用湿法脱硫所产生的硫泡沫进行高效、连续的硫回收而设置的专用设备。

它是代替传统落后的间断熔硫法和直接煮硫法的一种新型金属釜，能够集硫泡沫中硫的分离、熔融、回收于一体。

该设备结构简单；操作容易；工作连续；节电节能；在正常工艺条件下，无维修量；处理量是同等规格间断式熔硫釜的3-4倍，并能彻底解决硫回收系统的环境问题，是化肥厂、焦化厂理想的治理硫泡沫环境污染，实现经济效益的必备设备。

二、工作原理化肥厂、焦化厂对含硫气体采用湿法脱硫所产生的硫泡沫通常收集贮存在硫泡沫槽中，熔硫釜就是用来处理这些硫泡沫的的设备。

在硫泡沫中，硫以单质硫的微小颗粒附着在泡沫中。

熔硫釜运行时，利用压缩空气或耐碱泵将硫泡沫输送至熔硫釜内内，熔硫釜为夹套容器，夹套内通蒸汽对硫泡沫进行加热，当加热至70-90℃时，泡沫破裂，微小颗粒的单质硫迅速聚集增大，与脱硫液分离。

熔硫釜的上部安装有一个易于脱硫液进入、收集而阻止硫颗粒进入的脱硫液收集器。

收集后的脱硫液排除熔硫釜外并回收至脱硫系统循环使用。

剩余的硫颗粒靠自重下沉至熔硫釜的下部，熔硫釜的下部安装熔硫加热器，下沉的颗粒不断积累，同时不断地进行加热，当加热至120-130℃时，成为易于流动的熔融状态的硫，排除熔硫釜外，经冷却后成为块状固体硫进行回收。

三、熔硫釜的专利结构特点和技术特性1、熔硫釜的结构特点：连续熔硫釜主要由三部分组成：内件、内筒体及蒸气夹套，采用夹套加热。

熔硫釜的上部安装一个易于脱硫液进入、收集，同时可以阻止硫颗粒进入的脱硫液收集器。

底部安装用于硫颗粒分散加热的熔硫加热器，熔硫加热器的末端安装有保温截止阀，熔融后的硫从保温截止阀排除。

2、熔硫釜的技术特性（1）典型规格及工艺性能我公司可根据用户要求设计制造各种型号的熔硫釜。

（2）使用动力条件饱和水蒸气压力：0.35—0.4 MPa，耐碱泵扬程：30—40m。

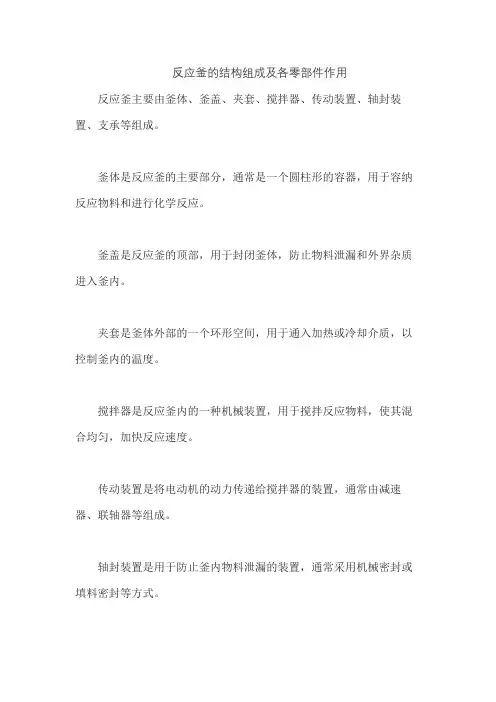

反应釜的结构组成及各零部件作用
反应釜主要由釜体、釜盖、夹套、搅拌器、传动装置、轴封装置、支承等组成。

釜体是反应釜的主要部分，通常是一个圆柱形的容器，用于容纳反应物料和进行化学反应。

釜盖是反应釜的顶部，用于封闭釜体，防止物料泄漏和外界杂质进入釜内。

夹套是釜体外部的一个环形空间，用于通入加热或冷却介质，以控制釜内的温度。

搅拌器是反应釜内的一种机械装置，用于搅拌反应物料，使其混合均匀，加快反应速度。

传动装置是将电动机的动力传递给搅拌器的装置，通常由减速器、联轴器等组成。

轴封装置是用于防止釜内物料泄漏的装置，通常采用机械密封或填料密封等方式。

支承是用于支撑釜体和釜盖的装置，通常采用支座或支架等形式。

以上是反应釜的主要结构组成和各零部件的作用，不同类型和规格的反应釜可能会有所不同。

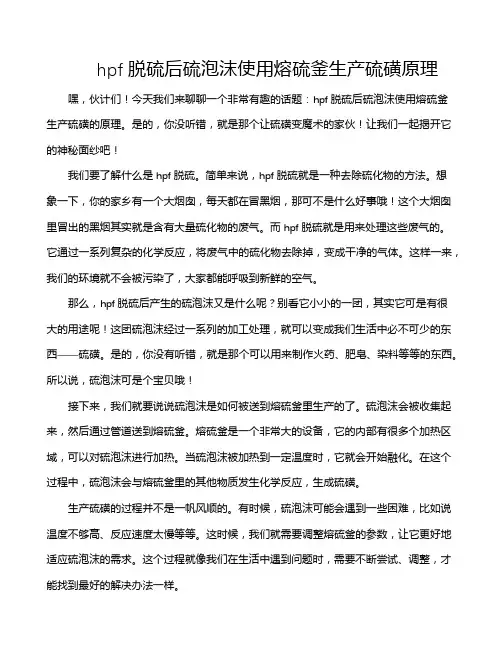

hpf脱硫后硫泡沫使用熔硫釜生产硫磺原理嘿，伙计们！今天我们来聊聊一个非常有趣的话题：hpf脱硫后硫泡沫使用熔硫釜生产硫磺的原理。

是的，你没听错，就是那个让硫磺变魔术的家伙！让我们一起揭开它的神秘面纱吧！我们要了解什么是hpf脱硫。

简单来说，hpf脱硫就是一种去除硫化物的方法。

想象一下，你的家乡有一个大烟囱，每天都在冒黑烟，那可不是什么好事哦！这个大烟囱里冒出的黑烟其实就是含有大量硫化物的废气。

而hpf脱硫就是用来处理这些废气的。

它通过一系列复杂的化学反应，将废气中的硫化物去除掉，变成干净的气体。

这样一来，我们的环境就不会被污染了，大家都能呼吸到新鲜的空气。

那么，hpf脱硫后产生的硫泡沫又是什么呢？别看它小小的一团，其实它可是有很大的用途呢！这团硫泡沫经过一系列的加工处理，就可以变成我们生活中必不可少的东西——硫磺。

是的，你没有听错，就是那个可以用来制作火药、肥皂、染料等等的东西。

所以说，硫泡沫可是个宝贝哦！接下来，我们就要说说硫泡沫是如何被送到熔硫釜里生产的了。

硫泡沫会被收集起来，然后通过管道送到熔硫釜。

熔硫釜是一个非常大的设备，它的内部有很多个加热区域，可以对硫泡沫进行加热。

当硫泡沫被加热到一定温度时，它就会开始融化。

在这个过程中，硫泡沫会与熔硫釜里的其他物质发生化学反应，生成硫磺。

生产硫磺的过程并不是一帆风顺的。

有时候，硫泡沫可能会遇到一些困难，比如说温度不够高、反应速度太慢等等。

这时候，我们就需要调整熔硫釜的参数，让它更好地适应硫泡沫的需求。

这个过程就像我们在生活中遇到问题时，需要不断尝试、调整，才能找到最好的解决办法一样。

当我们成功地生产出硫磺后，就可以把它送到各个地方去了。

比如说，我们可以用它来制作火药、化肥等等；也可以用它来制作肥皂、染料等日用产品。

这样一来，我们的生活就会变得更加美好。

hpf脱硫后硫泡沫使用熔硫釜生产硫磺的过程虽然复杂，但是却充满了趣味和挑战。

正是因为有了这样的过程，我们才能拥有干净的空气、丰富的资源。

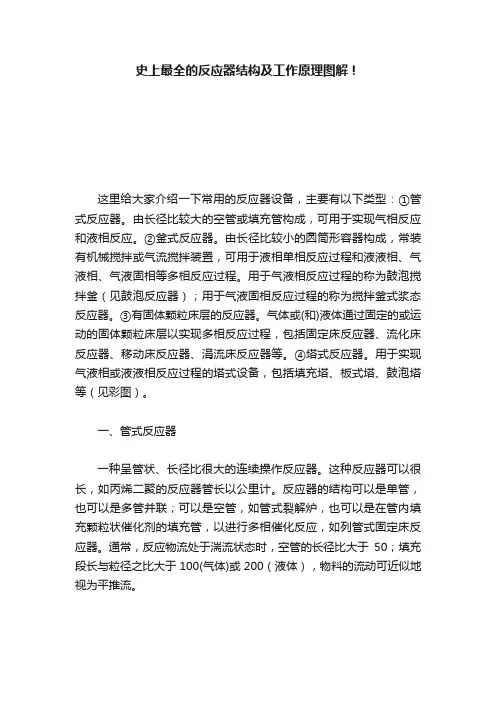

史上最全的反应器结构及工作原理图解！这里给大家介绍一下常用的反应器设备，主要有以下类型：①管式反应器。

由长径比较大的空管或填充管构成，可用于实现气相反应和液相反应。

②釜式反应器。

由长径比较小的圆筒形容器构成，常装有机械搅拌或气流搅拌装置，可用于液相单相反应过程和液液相、气液相、气液固相等多相反应过程。

用于气液相反应过程的称为鼓泡搅拌釜（见鼓泡反应器）；用于气液固相反应过程的称为搅拌釜式浆态反应器。

③有固体颗粒床层的反应器。

气体或(和)液体通过固定的或运动的固体颗粒床层以实现多相反应过程，包括固定床反应器、流化床反应器、移动床反应器、涓流床反应器等。

④塔式反应器。

用于实现气液相或液液相反应过程的塔式设备，包括填充塔、板式塔、鼓泡塔等（见彩图）。

一、管式反应器一种呈管状、长径比很大的连续操作反应器。

这种反应器可以很长，如丙烯二聚的反应器管长以公里计。

反应器的结构可以是单管，也可以是多管并联；可以是空管，如管式裂解炉，也可以是在管内填充颗粒状催化剂的填充管，以进行多相催化反应，如列管式固定床反应器。

通常，反应物流处于湍流状态时，空管的长径比大于50；填充段长与粒径之比大于100(气体)或200（液体），物料的流动可近似地视为平推流。

分类：1、水平管式反应器由无缝钢管与U形管连接而成。

这种结构易于加工制造和检修。

高压反应管道的连接采用标准槽对焊钢法兰，可承受1600-10000kPa 压力。

如用透镜面钢法兰，承受压力可达10000-20000kPa。

2、立管式反应器立管式反应器被应用于液相氨化反应、液相加氢反应、液相氧化反应等工艺中。

3、盘管式反应器将管式反应器做成盘管的形式，设备紧凑，节省空间。

但检修和清刷管道比较困难。

4、U形管式反应器U形管式反应器的管内设有多孔挡板或搅拌装置，以强化传热与传质过程。

U形管的直径大，物料停留时间增长，可应用于反应速率较慢的反应。

5、多管并联管式反应器多管并联结构的管式反应器一般用于气固相反应，例如气相氯化氢和乙炔在多管并联装有固相催化剂的反应器中反应制氯乙烯，气相氮和氢混合物在多管并联装有固相铁催化剂的反应器中合成氨。

熔硫槽工作原理说起熔硫槽的原理，我有一些心得想分享。

大家有没有看过冰融化成水的过程呢？其实熔硫槽的原理在某种程度上和这个有点相似哦。

不过呢，硫的熔化要更复杂一点。

你看啊，我们日常生活中，要把一块冰融化成水，我们可以给它加热，不断地提供热量，冰的温度就会慢慢升高，到达熔点的时候，就开始从固态变成液态了。

熔硫槽工作的时候也是要给硫提供热量的。

硫在常温下是固态的，但是在一定的温度下，它会变成液态。

这个温度就是硫的熔点。

熔硫槽就像是一个超级大的“硫的微波炉”，不过它不是用微波加热，而是通过其他的方式，比如说蒸汽加热或者其他的加热源。

我刚接触这个原理的时候，老实说，我一开始也不明白，为什么要这么个大家伙专门来熔化硫呢？后来才知道，好多工业生产过程需要液态的硫，这样才能进行下一步的化学反应或者加工操作。

打个比方吧，如果把硫磺比作是一大块凝固的蜡块，熔硫槽就像是那个能让蜡块慢慢化成液体的热容器。

说到这里，你可能会问，这熔硫槽里面就光靠加热就行了吗？那当然不是啦。

它里面还有很多的结构设计是为了保证硫能够均匀受热快速熔化的。

这就要说到熔硫槽的内部构造了。

熔硫槽内部可能有搅拌装置，就好比家里煮粥的时候用勺子不断搅拌一样，让热量分布得更均匀。

而且在加热的过程中还要注意安全，硫加热后会有一些特殊的性质，例如有一定的腐蚀性等，所以熔硫槽的材质也要考究，就像我们做饭的锅要有合适的材质一样。

在实际应用案例里，比如说在硫酸的生产过程中，首先就需要把硫磺熔化然后进行后续的反应。

这个熔硫的环节要是出了问题，那整个硫酸生产流程都会受到影响。

我有时候也在想，能不能有更节能高效的方式来进行熔硫呢？这算是我的一个延伸思考吧。

希望我分享的这些可以让你对熔硫槽的工作原理有个大概的了解，要是你有不同的见解或者疑问，欢迎大家一起来讨论呀。

浮法玻璃熔窑的结构浮法玻璃熔窑和其他平板玻璃熔窑相比，结构上没有太大的区别，属浅池横焰池窑，但从规模上说，浮法玻璃熔窑的规模要大得多，目前世界上浮法玻璃熔窑日熔化量最高可达到1100t以上（通常用1000t/d表示）。

浮法玻璃熔窑和其他平板玻璃熔窑虽有不同，但它们的结构有共同之处。

浮法玻璃熔窑的结构主要包括：投料系统、熔制系统、热源供给系统、废气余热利用系统、排烟供气系统等。

图1-1为浮法玻璃熔窑平面图，图1-2为其立面图。

一投料池投料池位于熔窑的起端，是一个突出于窑池外面的和窑池相通的矩形小池。

投料口包括投料池和上部挡墙（前脸墙）两部分，配合料从投料口投入窑内。

1.投料池的尺寸图1-1 浮法玻璃熔窑平面图1-投料口；2-熔化部；3-小炉；4-冷却部；5-流料口；6-蓄热室图1-2 浮法玻璃熔窑立面图1-小炉口；2-蓄热室；3-格子体；4-底烟道；5-联通烟道；6-支烟道；7-燃油喷嘴投料是熔制过程中的重要工艺环节之一，它关系到配合料的熔化速度、熔化区的热点位置、泡界限的稳定，最终会影响到产品的质量和产量。

由于浮法玻璃熔窑的熔化量较大，采用横焰池窑，其投料池设置在熔化池的前端。

投料池的尺寸随着熔化池的尺寸、配合料状态、投料方式以及投料机的数量。

配合料状态有粉状、颗粒状和浆状（目前一般使用粉状）；投料方式由选用的投料机而确定，有螺旋式、垄式、辊筒式、往复式、裹入式、电磁振动式和斜毯式等。

（目前多采用垄式投料机和斜毯式投料机）。

（1）采用垄式投料机的投料池尺寸采用垄式投料机的投料池宽度取决于选用投料机的台数，投料池的长度可根据工艺布置情况和前脸墙的结构要求来确定。

（2）采用斜毯式投料机的投料池尺寸斜毯式投料机目前在市场上已达到了普遍使用，它的投料方式与垄式投料机相似，只是投料面比垄式投料机要宽得多，因此其投料池的尺寸在设计上与采用垄式投料机的投料池尺寸没有太大的区别，仍然决定于熔化池的宽度和投料面的要求。
