挖掘机各部件的详细图解

挖掘机各部件的详细图解一．反铲铰接式反铲是单斗液压最常用的结构型式，动臂、斗杆和铲斗等主要部件彼此铰接（见图1），在液压缸的作用下各部件绕铰接点摆动，完成挖掘、提升和卸土等动作。

图1 反铲1—斗杆油缸；2—动臂；3—油管；4—动臂油缸；5—铲斗；6—斗齿；7—侧齿；8—连杆；9—摇杆；10—铲斗油缸；11—斗杆1．动臂动臂是反铲的主要部件，其结构有整体式和组合式两种。

1）整体式动臂。

其优点是结构简单，质量轻而刚度大。

缺点是更换的工作装置少，通用性较差。

多用于长期作业条件相似的挖掘机上。

整体式动臂又可分为直动臂和变动臂两种。

其中的直动臂结构简单、质量轻、制造方便，主要用于悬挂式液压挖掘机，但它不能使挖掘机获得较大的挖掘深度，不适用于通用挖掘机；弯动臂是目前应用最广泛的结构型式，与同长度的直动臂相比，可以使挖掘机有较大的挖掘深度。

但降低了卸土高度，这正符合挖掘机反铲作业的要求。

2）组合式动臂。

如图2所示，组合式动臂用辅助连杆或液压缸3或螺栓连接而成。

上、下动臂之间的夹角可用辅助连杆或液压缸来调节，虽然使结构和操作复杂化，但在挖掘机作业中可随时大幅度调整上、下动臂之间的夹角，从而提高挖掘机的作业性能，尤其在用反铲或抓斗挖掘窄而深的基坑时，容易得到较大距离的垂直挖掘轨迹，提高挖掘质量和生产率。

组合式动臂的优点是，可以根据作业条件随意调整挖掘机的作业尺寸和挖掘力，且调整时间短。

此外，它的互换工作装置多，可满足各种作业的需要，装车运输方便。

其缺点是质量大，制造成本高，一般用于中、小型挖掘机上。

2．反铲斗反铲用的铲斗形式，尺寸与其作业对象有很大关系。

为了满足各种挖掘作业的需要，在同一台挖掘机上可配以多种结构型式的铲斗，图3为反铲常用铲斗形式。

铲斗的斗齿采用装配式，其形式有橡胶卡销式和螺栓连接式，如图4所示。

图2 组合式动臂1—下动臂；2—上动臂；3—连杆或液压缸图3 反铲常用铲斗结构1—齿座；2—斗齿；3—橡胶卡销；4—卡销；5、6、7—斗齿板二．正铲单斗液压挖掘机的正铲结构如图5所示，主要由动臂2、动臂油缸1、铲斗5、斗底油缸4等组成。

3、液压挖1、铲斗油缸7、油箱13、中冷器19、燃油冷却器2、斗杆油缸8、液压油箱14、空调冷凝器20、空滤3、动臂油缸9、多路阀15、散热器21、信号控制阀4、中央回转接头10、先导阀16、电池22、电磁阀主要机器配置5、回转支承11、泵17、行走装置23、操纵杆（行走）6、旋回装置12、发动机18、液压油冷却器24、操纵杆（工装、回转）电子系1、后视摄像头5、GPS天线9、位置控制阀12、油温传感器2、蓄电池6、雨刮器马达（仅限双臂机种）13、电磁阀组件3、收发信天线7、监视器组件10、工作灯14、电磁泵4、更换空滤按钮8、喇叭11、燃料传感器驾驶室-配1、左作业操纵杆/喇叭按钮2、左行走脚踏3、左行走操作杆4、右行走操作杆5、右行走脚踏6、右作业操纵杆/powerdigging按钮7、多功能显示屏8、操作板9、主旋钮10、空调/暖气（选装）钮11、FM/AM收音机12、司机座椅13、门锁解除杆14、锁杆15、托盘16、保险丝盒17、点烟器18、按钮板（选装）置物处（选装件未装时）19、置物处20、发动机停止键液压系统图液压机器液压泵中央回转接头目的：作为360°回转时的连接处，在上车回转时，防止软管扭曲，另通过流向行走马达的液压油。

行走马达·减速机4、挖掘动作工作装置的位置是由各油缸的伸缩量决定的。

油缸的伸缩量和伸缩速度，对应的操作杆的活动与控制阀的活动成比例，从而控制作动油的流动。

工装的活动如图2-10所示，这些动作单独或是复合形成挖掘、堆积的作业。

5、本体构成1-1上车上车，由主平台、发动机、司机室、液压机器、旋回装置等构成，同下车通过回转支承组合起来。

工作装置与主平台通过回转接头连接使工装可动。

上车大致由下列部品构成：（1）主平台（2）配重（3）发动机（4）液压装置（5）旋回装置（6）操纵杆（7）司机室和机棚（8）监视器（运转状态监视装置）（1）主平台或称回转平台，承载着发动机、液压装置、司机室等，从小型挖掘机到大型挖掘机的构造几乎都相同，是焊接构造。

挖掘机各部件的详细图解挖掘机各部件的详细图解一．反铲铰接式反铲是单斗液压挖掘机最常用的结构型式，动臂、斗杆和铲斗等主要部件彼此铰接（见图1），在液压缸的作用下各部件绕铰接点摆动，完成挖掘、提升和卸土等动作。

图1 反铲1—斗杆油缸；2—动臂；3—油管；4—动臂油缸；5—铲斗；6—斗齿；7—侧齿；8—连杆；9—摇杆；10—铲斗油缸；11—斗杆1．动臂动臂是反铲的主要部件，其结构有整体式和组合式两种。

1）整体式动臂。

其优点是结构简单，质量轻而刚度大。

缺点是更换的工作装置少，通用性较差。

多用于长期作业条件相似的挖掘机上。

整体式动臂又可分为直动臂和变动臂两种。

其中的直动臂结构简单、质量轻、制造方便，主要用于悬挂式液压挖掘机，但它不能使挖掘机获得较大的挖掘深度，不适用于通用挖掘机；弯动臂是目前应用最广泛的结构型式，与同长度的直动臂相比，可以使挖掘机有较大的挖掘深度。

但降低了卸土高度，这正符合挖掘机反铲作业的要求。

2）组合式动臂。

如图2所示，组合式动臂用辅助连杆或液压缸3或螺栓连接而成。

上、下动臂之间的夹角可用辅助连杆或液压缸来调节，虽然使结构和操作复杂化，但在挖掘机作业中可随时大幅度调整上、下动臂之间的夹角，从而提高挖掘机的作业性能，尤其在用反铲或抓斗挖掘窄而深的基坑时，容易得到较大距离的垂直挖掘轨迹，提高挖掘质量和生产率。

组合式动臂的优点是，可以根据作业条件随意调整挖掘机的作业尺寸和挖掘力，且调整时间短。

此外，它的互换工作装置多，可满足各种作业的需要，装车运输方便。

其缺点是质量大，制造成本高，一般用于中、小型挖掘机上。

2．反铲斗反铲用的铲斗形式，尺寸与其作业对象有很大关系。

为了满足各种挖掘作业的需要，在同一台挖掘机上可配以多种结构型式的铲斗，图3为反铲常用铲斗形式。

铲斗的斗齿采用装配式，其形式有橡胶卡销式和螺栓连接式，如图4所示。

图2 组合式动臂1—下动臂；2—上动臂；3—连杆或液压缸图3 反铲常用铲斗结构1—齿座；2—斗齿；3—橡胶卡销；4—卡销；5、6、7—斗齿板二．正铲单斗液压挖掘机的正铲结构如图5所示，主要由动臂2、动臂油缸1、铲斗5、斗底油缸4等组成。

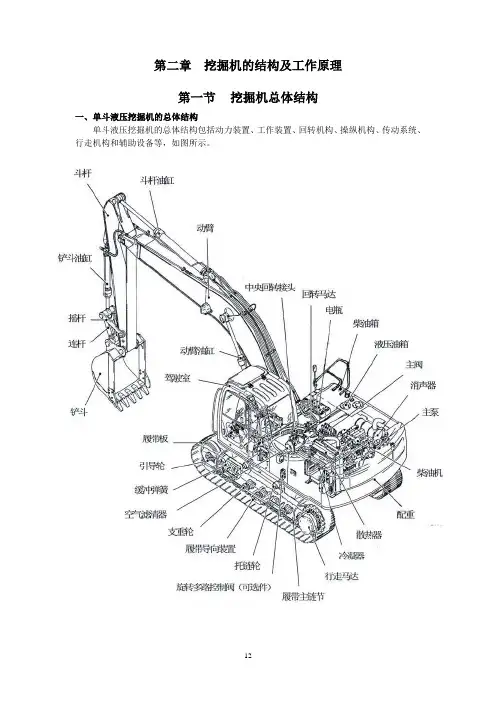

第二章挖掘机的结构及工作原理第一节挖掘机总体结构一、单斗液压挖掘机的总体结构单斗液压挖掘机的总体结构包括动力装置、工作装置、回转机构、操纵机构、传动系统、行走机构和辅助设备等，如图所示。

常用的全回转式液压挖掘机的动力装置、传动系统的主要部分、回转机构、辅助设备和驾驶室等都安装在可回转的平台上，通常称为上部转台。

因此又可将单斗液压挖掘机概括成工作装置、上部转台和行走机构等三部分。

工作装置——动臂、斗杆、铲斗、液压油缸、连杆、销轴、管路上部转台——发动机、减震器主泵、主阀、驾驶室、回转机构、回转支承、回转接头、转台、液压油箱、燃油箱、控制油路、电器部件、配重行走机构——履带架、履带、引导轮、支重轮、托轮、终传动、张紧装置挖掘机是通过柴油机把柴油的化学能转化为机械能，由液压柱塞泵把机械能转换成液压能，通过液压系统把液压能分配到各执行元件（液压油缸、回转马达+减速机、行走马达+减速机），由各执行元件再把液压能转化为机械能，实现工作装置的运动、回转平台的回转运动、整机的行走运动。

二、挖掘机动力系统1、挖掘机动力传输路线如下１）行走动力传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——中央回转接头——行走马达（液压能转化为机械能）——减速箱——驱动轮——轨链履带——实现行走２）回转运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——回转马达（液压能转化为机械能）——减速箱——回转支承——实现回转３）动臂运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——动臂油缸（液压能转化为机械能）——实现动臂运动４）斗杆运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——斗杆油缸（液压能转化为机械能）——实现斗杆运动５）铲斗运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——铲斗油缸（液压能转化为机械能）——实现铲斗运动1、引导轮2、中心回转接头3、控制阀4、终传动5、行走马达6、液压泵7、发动机8、行走速度电磁阀9、回转制动电磁阀10、回转马达11、回转机构12、回转支承2、动力装置单斗液压挖掘机的动力装置，多采用直立多缸式、水冷、一小时功率标定的柴油机。
