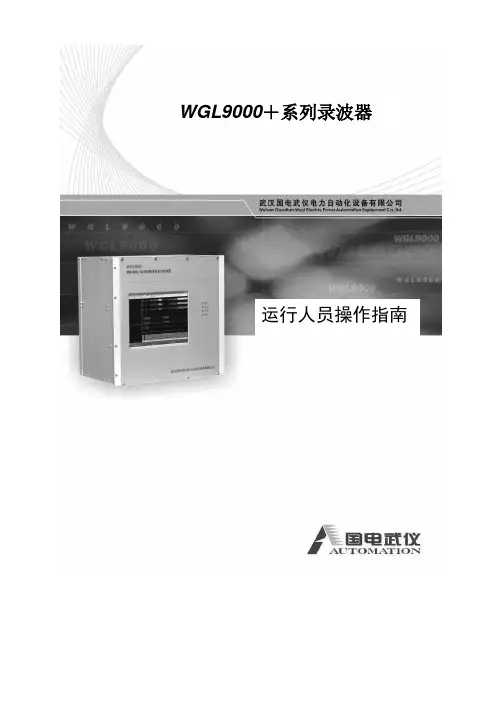

国电武仪故障录波器操作指南
WGL9000＋系列录波器运行人员操作指南关于本手册感谢您使用本公司的WGL9000＋系列故障录波器，本手册所讲内容主要针对运行人员在日常维护中的基本操作及在日常维护中所要注意的事项。
本书分为两章，分别是：1. WGL9000＋系列故障录波器操作指南1.1 WGL9000＋系列故障录波器软件界面简介1.2 WGL9000＋系列故障录波器前置机面板灯简介1.3 WGL9000＋系列故障录波器空开的作用1.4 WGL数字式电力故障录波管理系统的登陆方法1.5 WGL数字式电力故障录波管理系统的打印方法2. WGL9000＋系列故障录波器注意事项1. WGL9000＋系列故障录波器操作指南1.1 WGL9000＋系列故障录波器主要软件简介1.1.1WGL数字式电力故障录波管理系统（WGL_Manager.exe）是录波管理单元主程序，在进入操作系统后，会自动运行。
程序界面为标准的Windows窗口界面，包括菜单（包含有管理、查看、运行、帮助），工具栏（包含有编辑定值、提取定值、下放定值、装置时钟、手动启动、启动信息），状态栏（包含有装置数据、管理机文件、通道监测），信息栏（包含有时间、对象、事件及下方的暂态录波和稳态录波的状态，文件接收速度）。
在“状态栏”里的三个大选项下各自有不同的操作，对于运行人员主要是在“管理机文件”下操作，一般就是查看故障波形并打印，打印方法将在后面讲到。
对于运行人员还有一点要注意的是在“信息栏”的最下方设有“暂态录波”和“稳态录波”两个状态灯，用于显示录波管理单元与暂态录波和稳态录波的通讯状态，绿色表示通讯正常、灰色表示通讯不正常。
状态栏分为“装置文件”、“管理机文件”、“通道信息”三个页面：管理机文件：显示的是保存在录波管理单元内的录波文件，包括暂态录波启动产生的录波文件和从稳态录波提取数据生成的录波文件；装置数据：显示的是保存在装置内的录波文件，点击“接收”按钮或双击文件项，可接收装置内指定的文件到本机；通道监测：安装调试时，在“通道监测”页面，选择“手动”－“刷新”，可以查看接入到录波器模拟量/开关量状态；或者选择“自动”－“刷新”，可实现通道信息的实时刷新。
故障录波讲解
电力部颁布的有关故障录波器的技术准则和检测标准：
1995年电力部颁布了DL/T553~1994220～500kV电力系 统故障动态记录技术准则
1999年颁布了DL/T663~1999220~500KV电力系统故障 动态记录装置检验测试要求
2004年颁布了DL/T-873-2004微机发电机变压器组动态 记录装置技术条件 这些标准明确规定了电力系统故障动态记录装置应达到的 记录要求,这对国内生产的故障录波装置提出了越来越高的要 求,
②装置的定值整定是否准确,这决定于线路参数的测量、 定值的计算和定值的整定；
③线路进行改造后是否再次进行了核相,线路参数测量,计 算定值并进行整定,
④线路跳闸后是否进行事故分析,并对装置的定值进行校 核和调整,这一点是今后装置能否准确定位的关键,
解决之道－2
➢ 细致的分析是故障定点的关键：
线路发生故障后,尽管到达故障点的时间越短,故障检出的 成功率越高,但是,接到调度电命力令线后路决发不生能短盲路目是地出立现即最巡多线的,而应 一边及时召集必要的事故巡一视种人故员障做形巡式线,中的性有点关直准接备接,一地边的利 用较短的时间,收集索要事电故网数中据,并以进单行相全接面地细短致路的故障分最析,
220～500kV电力系统故障动态记录技术准则
电力故障录波器的发展
国内对故障录波器的研制和开发已经有多年的历史,其中有： 机电式录波器 光电式录波器 采用固态数据存储器的录波器
90年代,我国继电保护进入了微机时代,此时产生了第一代 微机故障录波器WGL-11华北电力学院,此后不久又产生了 WGL-12,并催生了第一个电力录波装置的技术规范： DL/T553~1994220～500kV电力系统故障动态记录技术准则,
同时,由于系统中存在多个微机自动装置,装置在事故时的 动作次序是判别自动装置动作正确性的关键,要进行动作次序 的判别,对自动装置出口状态的判别、出口时间的记录又必须 足够详细,
1995年电力部颁布了DL/T553~1994220～500kV电力系 统故障动态记录技术准则
1999年颁布了DL/T663~1999220~500KV电力系统故障 动态记录装置检验测试要求
2004年颁布了DL/T-873-2004微机发电机变压器组动态 记录装置技术条件 这些标准明确规定了电力系统故障动态记录装置应达到的 记录要求,这对国内生产的故障录波装置提出了越来越高的要 求,
②装置的定值整定是否准确,这决定于线路参数的测量、 定值的计算和定值的整定；
③线路进行改造后是否再次进行了核相,线路参数测量,计 算定值并进行整定,
④线路跳闸后是否进行事故分析,并对装置的定值进行校 核和调整,这一点是今后装置能否准确定位的关键,
解决之道－2
➢ 细致的分析是故障定点的关键：
线路发生故障后,尽管到达故障点的时间越短,故障检出的 成功率越高,但是,接到调度电命力令线后路决发不生能短盲路目是地出立现即最巡多线的,而应 一边及时召集必要的事故巡一视种人故员障做形巡式线,中的性有点关直准接备接,一地边的利 用较短的时间,收集索要事电故网数中据,并以进单行相全接面地细短致路的故障分最析,
220～500kV电力系统故障动态记录技术准则
电力故障录波器的发展
国内对故障录波器的研制和开发已经有多年的历史,其中有： 机电式录波器 光电式录波器 采用固态数据存储器的录波器
90年代,我国继电保护进入了微机时代,此时产生了第一代 微机故障录波器WGL-11华北电力学院,此后不久又产生了 WGL-12,并催生了第一个电力录波装置的技术规范： DL/T553~1994220～500kV电力系统故障动态记录技术准则,
同时,由于系统中存在多个微机自动装置,装置在事故时的 动作次序是判别自动装置动作正确性的关键,要进行动作次序 的判别,对自动装置出口状态的判别、出口时间的记录又必须 足够详细,
故障录波系统调试报告
故障录波系统调试报告全文共四篇示例，供读者参考第一篇示例：故障录波系统是电力系统中非常重要的一项设备，用于记录电力系统中发生的故障波形数据，通过分析这些数据可以帮助电力系统运维人员快速准确地定位故障，保障电力系统的正常运行。
在实际工作中，故障录波系统也需要进行调试和检测，以确保其稳定运行。
本文将对故障录波系统调试过程进行详细介绍，并总结调试过程中常见问题及解决方法。
1. 调试前准备在进行故障录波系统的调试前，首先需要做好相关准备工作。
包括检查系统是否连接正确、各设备参数设置是否正确、系统软件是否正常运行等。
还需要准备好调试工具，如示波器、信号发生器等。
2. 调试步骤1) 验证电力系统连接首先需要验证故障录波系统与电力系统的连接是否正确，包括信号线连接、接地等。
通过示波器观察录波系统采集到的信号波形，确保信号传输正常。
2) 参数设置根据实际需求设置录波系统的参数，包括采样率、采集通道、触发方式等。
确保系统能够准确、完整地记录故障波形数据。
3) 故障模拟通过信号发生器模拟电力系统中的故障，如短路、断路等。
观察录波系统采集到的波形数据，并分析是否符合实际情况。
4) 数据分析对录波系统采集到的数据进行分析，包括波形展示、故障定位等。
通过分析波形数据，可以判断电力系统中的故障类型及位置，为后续维修提供参考。
5) 故障定位根据数据分析结果，进行故障定位。
通过确定故障位置，可以及时准确地修复故障，保障电力系统的正常运行。
3. 常见问题及解决方法1) 信号传输故障当录波系统无法采集到正常的信号波形时，可能是信号传输出现问题。
此时需要检查信号线连接是否良好，是否存在断路、短路等现象。
可以通过示波器观察信号波形，查找故障原因并及时修复。
如果录波系统参数设置不正确，可能导致采集到的数据不准确。
此时需要仔细检查参数设置是否符合实际需求，并进行调整。
可以通过模拟故障检查系统参数设置的准确性。
有时候录波系统采集到的数据较为复杂，需要进行深入分析才能得出正确的结论。

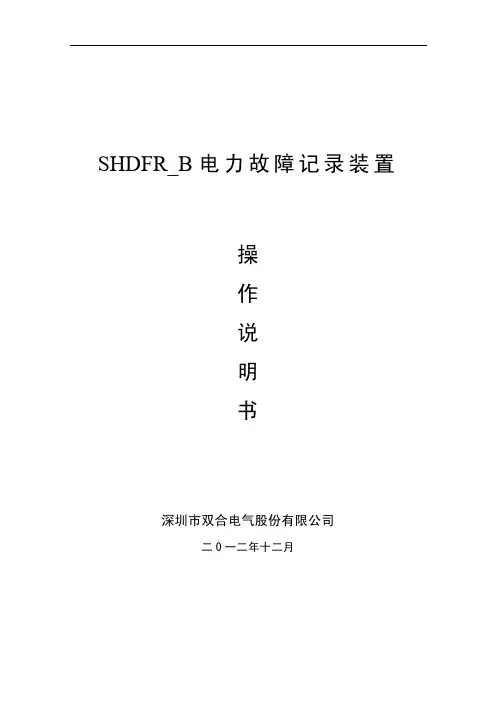

故障录波屏SHDFR_B操作说明书
2、 SHNEURON 分析中心.................................................................................................................22
2.1 录波文件..................................................................................................................................22
2.1.3 录波文件另存...................................................................................................................24
2.1.1 打开录波文件方式...........................................................................................................22
2.1.1.1 从文件列表中打开....................................................................................................22
1.6.4 列表信息区.......................................................................................................................20
线路故障保护动作报告与故障录波图看法解读
到二次电流有 效值，再乘以 该间隔的TA变 比，即得到一 次电流有效值。
假设本间隔TA变比为1200/1，则B相短路的一次电流： IkB=[（总格*电流标度I）/（2* ）]×变比=[（3.8×4）/ （2* ）]*1200/1=6450(A)零序电流的计算方法与IkB相同， 需要说明的是实际计算出的是3I0。
根据故障波 形图，可计算 出故障期间电 流、电压的幅 值。如图所示。 B相故障，B 相电流大幅增 加，非故障A、 C相电流在故 障前后基本不 变；B相电压 明显降低，非 故障A、C相 电压相位基本 没有变化。零 序电流、电压 增大。
一、线路故障保护动作录波分析基础
故障电流计算 方法：先找出 IB通道上的故 障电流波形两 边的最高波峰 在刻度标尺上 的位置，计算 在标尺截取格 数除以2，再 乘以电流标尺 4.0A/格，最 后除以 就得
360°/20ms=18°，即每 ms对应的角度为18 °
一、线路故障保护动作录波分析基础
小结
上述仅以线路区内B相单相接地故障保护动作故障波形 识别为例说明，A、C相识别方法类似。
综上所述，归纳单相接地故障时电流、电压量、开关量 特征如下： ①：故障相电流增大、电压降低；同时出现零序电压、零 序电流；
纸上得来终觉浅 绝知此事要躬行 谢谢！
线路故障保护动作报告与故障录波图解读方法
课程目标
1
任务目标
学习故障录波图识别基本知识、判断录 波图数据是否合理。
2
知识目标
阐述故障录波图识别方法，分析录波图 数据及判断故障的实例。
一、线路故障保护动作录波分析基础
（1）故障分析简报
依据线路发生故障后录波图录得的信息、事件时间、 电流、电压的幅值及相位，判断故障性质。
假设本间隔TA变比为1200/1，则B相短路的一次电流： IkB=[（总格*电流标度I）/（2* ）]×变比=[（3.8×4）/ （2* ）]*1200/1=6450(A)零序电流的计算方法与IkB相同， 需要说明的是实际计算出的是3I0。
根据故障波 形图，可计算 出故障期间电 流、电压的幅 值。如图所示。 B相故障，B 相电流大幅增 加，非故障A、 C相电流在故 障前后基本不 变；B相电压 明显降低，非 故障A、C相 电压相位基本 没有变化。零 序电流、电压 增大。
一、线路故障保护动作录波分析基础
故障电流计算 方法：先找出 IB通道上的故 障电流波形两 边的最高波峰 在刻度标尺上 的位置，计算 在标尺截取格 数除以2，再 乘以电流标尺 4.0A/格，最 后除以 就得
360°/20ms=18°，即每 ms对应的角度为18 °
一、线路故障保护动作录波分析基础
小结
上述仅以线路区内B相单相接地故障保护动作故障波形 识别为例说明，A、C相识别方法类似。
综上所述，归纳单相接地故障时电流、电压量、开关量 特征如下： ①：故障相电流增大、电压降低；同时出现零序电压、零 序电流；
纸上得来终觉浅 绝知此事要躬行 谢谢！
线路故障保护动作报告与故障录波图解读方法
课程目标
1
任务目标
学习故障录波图识别基本知识、判断录 波图数据是否合理。
2
知识目标
阐述故障录波图识别方法，分析录波图 数据及判断故障的实例。
一、线路故障保护动作录波分析基础
（1）故障分析简报
依据线路发生故障后录波图录得的信息、事件时间、 电流、电压的幅值及相位，判断故障性质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《Wave故障录波系统操作与分析》（目录）Wave500 录波分析系统概述（1）Wave500录波分析系统主要包括的分析功能（1）Wave500录波分析系统的操作（2）显示和采样数据显示（3）各录波分析功能的切换（4）矢量分析功能使用（5）谐波分析功能使用（5）故障录波分析方法（6）首先介绍看故障录波图的要点（6）典型故障录波图分析（7）单相接地故障分析（7）两相短路故障分析（9）两相接地短路故障分析（11）三相短路故障分析（11）故障过程波形特征（13）相关名字解释（13）Wave500录波系统问答（14）故障录波系统操作与分析一、Wave500 录波分析系统概述Wave500 录波分析系统是提供继电保护故障录波分析的工具，它可以无缝地集成到变电站综自系统和调度系统的程序中，也可以单独运行，专门进行故障录波分析。
该系统通过读取COMTRADE格式存放的电力系统故障数据，进行故障分析。
Wave500 录波分析系统系统允许同时打开多个波形文件，进行比较分析。
二、Wave500录波分析系统主要包括的分析功能：1. 原始波形显示：绘制录波文件选定通道的录波波形，并显示实时采样值和采样时间；2. 矢量分析：通过矢量图，可以很直观地比较各个模拟量之间的相对关系；3. 谐波分析：本系统可以计算出经过前取或后取周波的傅立叶变换后的1~11次谐波数据，并可设定基准矢量和切换成复数表达形式；4. 序分量分析：在录波文件完整的情况下（Ia,Ib,Ic,Ua,Ub,Uc），本系统能对选定的三相通道进行序分量分析，包括正序、负序和零序的幅值和相角的数值显示和图形显示等功能5. 测距分析：在录波文件信息完整的情况下，本系统可以计算分析出当前故障的单端测距和故障类型；6. 曲线分析：本系统能对已有的波形通道的瞬时值和谐波值通过特定的换算公式合成计算出新的波形曲线，并对之可进行图形和数值显示；7. PS6000保护设备通讯管理：本系统支持与PS6000设备的即时通讯，能完成以下的通讯管理功能：定值、事件描述、告警描述、遥信描述、录波通道描述等信息的上招、保存和查看，召压板信息，召模拟量信息，即时获取保护上传的保护动作、告警及遥信变位信息，召录波文件列表，指定录波文件上招等等；8. 录波参数查看：查看当前波形文件的具体属性和通道的有关参9. 波形详细分析：可进行波形的横向和纵向的放大、缩小和还原，波形复制和交换，波形的幅值比较，波形叠加比较（最多5个）、选择波形曲线进行打印和打印预览等；10. 嵌入综自系统：本软件可响应PS6000直接调用命令。
三、Wave500录波分析系统的操作1. 本系统启动后，可以看到一共有四个显示窗口，其中左上为“文件查看窗口”，左下为“录波分析功能切换窗口”，右侧为“录波曲线图形显示窗口”，中间为“采样数据显示窗口”。
2. 点击工具栏上的“打开”按钮即可选择打开波形文件，文件成功打开后可在左上的文件查看窗口看到新加入的文件名及所包含的录波通道名。
3. 本软件可连续打开多个录波波形文件，一般情况下最新打开的文件为当前选中的文件，从而在其他显示窗口和状态栏的显示信息即为该文件的录波信息。
4. 当前录波文件的切换：在“文件查看窗口”点击列表中需要切换的录波文件，单击右键，在弹出的菜单里根据需要选择不同的菜单项即可。
5.关闭文件：单击工具栏上的“关闭”按钮即可关闭当前的波形文件；或者在“文件查看窗口”中点击要关闭的文件的右键，在弹出菜单中选择“关闭”项即可。
显示和采样数据显示1．录波文件打开后，即可在右侧的“录波曲线显示窗口”中看到录波文件的当前7个通道的曲线图，它们对应的采样信息在左侧的“波形信息显示窗口”显示。
2．在状态栏中可以查看到当前波形文件的文件名、故障绝对时间和故障相对时间等录波信息。
3．不同录波通道的显示切换：本软件一共能显示7个当前文件的录波通道，如果要切换通道，只需在在“文件查看窗口”中点选要切换的通道，单击右键，再选择要显示的位置即可。
4．“采样信息显示窗口”的采样数据和通道信息会随着文件的切换和通道的变化而自动更新。
5．波形显示分为“全选”和“单选”两种模式；前者为默认模式，在此模式下右边的波形显示窗口将当前文件显示所有的波形通道（拖动滚动条即可查看所有波形）；在“单选”模式下，将只能显示7个通道的波形，但可自由选择要显示的曲线通道。
两种通道的模式切换可在“文件查看窗口”中点选要切换的通道，单击右键，再选择要显示的位置即可；或者在“采样数据显示窗口”中单击右键选择切换即可。
6．波形叠加工功能：该项功能只有在“单选”模式下才能使用，在“采样数据显示窗口”中单击右键选择切换即可。
各录波分析功能的切换1．本系统能在多个分析功能页中切换：单击工具栏中的需要选择的分析功能上单击即可切换。
2．本系统主要的分析功能页包括：a)矢量分析（默认选项）b) 谐波分析c) 序分量分析d) 测距分析e) 曲线合成分析f) 录波文件属性查看g) 录波通道参数查看h)保护设备通讯管理矢量分析功能使用：1. 矢量分析的对象默认为当前选中的波形文件。
2. 功能页的上部为矢量图形显示区，圈为电流模拟量通道矢量，外圈为电压模拟量通道矢量；下部为矢量数据显示列表；中间为功能设置的按钮和组合框。
3. 单击“通道选择”可以从当前波形文件中选择需要进行矢量分析的模拟量通道。
4. 单击“参数设置”可以选择矢量分析的一些附属功能设置，主要包括：a) 矢量数据显示模式切换：有“幅值/相角模式”和“复数模式”两种；b) 带通道名称显示矢量图与否；c) 在矢量分析中傅立叶变换时采样数据选取模式切换：有向前取全周波（默认）和向后取全周波两种模式；5. 本软件可以选择不同的谐波波次对录波文件进行矢量分析，能支持1~11次谐波分析选择，默认情况下为基波矢量分析。
6.本软件可以选择不同的录波通道作为基准矢量，并以此推算和图示其他通道与基准矢量通道的相对关系，便于用户进行故障分析。
谐波分析功能使用：1. 谐波分析的对象默认为当前选中的波形文件。
2. 谐波分析的功能页上部为谐波分析波次选择列表和通道选择列表，中部为基准矢量选择组合框和“参数设置”按钮。
3. 谐波分析的波次选择围为1~11谐波。
4. 谐波分析的通道对象为模拟量通道。
5. 单击“参数设置”可以选择谐波分析的一些附属功能设置，主要包括：a) 谐波数据显示模式切换：有“幅值/相角模式”和“复数模式”两种；b) 在谐波分析中傅立叶变换时采样数据选取模式切换：有向前取全周波（默认）和向后取全周波两种模式。
c) “带通道名称显示矢量图与否”功能此处不用；6. 本软件可以选择不同的录波通道作为基准矢量，并以此推算和图示其他通道与基准矢量通道的相对关系，计算出谐波分析结果。

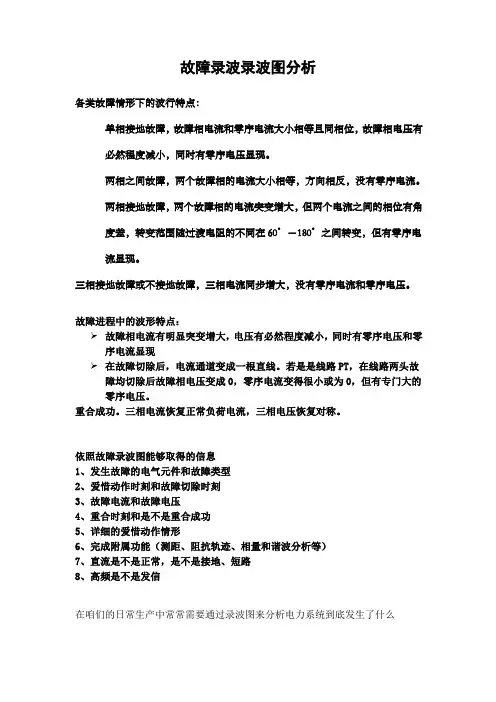

四、故障录波分析方法：工作中经常需要通过录波图来分析电力系统到底发生了什么样的故障？保护装置的动作行为是否正确？二次回路接线是否正确？首先介绍看故障录波图的要点：1、当我们拿到一录波图后，首先要通过前面所学的知识大致判断系统发生了什么故障，故障持续了多长时间。
2、以某一相电压或电流的过零点为相位基准，查看故障前电流电压相位关系是否正确，是否为正相序？负荷角为多少度？3、以故障相电压或电流的过零点为相位基准，确定故障态各相电流电压的相位关系。
（注意选取相位基准时应躲开故障初始及故障结束部分，因为这两个区间一是非周期分量较大，二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大，容易造成错误分析）4、绘制向量图，进行分析。
典型故障录波图分析：一、单相接地故障分析分析单相接地故障录波图要点：1、一相电流增大，一相电压降低；出现零序电流、零序电压。
2、电流增大、电压降低为同一相别。
3、零序电流相位与故障相电流相位同相，零序电压与故障相电压反向。
4、故障相电压超前故障相电流约80 度左右；零序电流超前零序电压约110 度左右。
当我们看到符合第1 条的一录波图时，基本上可以确定系统发生了单相接地短路故障；若符合第2 条可以确定电压、电流相别没有接错；符合第3 条、第4 条可以确定保护装置、二次回路整体均没有问题（不考虑电压、电流同时接错的问题，对于同时接错的问题需要综合考虑，比如说你可以收集同一系统上下级变电所的录波图，对于同一个系统故障各个变电所录波图反映的情况应该是相同的，那么与其他站反映的故障相别不同的变电站就需要进行现场测试）。
若单相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。
这里需要特别说明一下南瑞公司的900 系列线路保护装置，该系列保护在计算零序保护时加入了一个78 度的补偿阻抗，其录波图上反映的是零序电流超前零序电压180 度左右。
对于分析录波图，第4 条是非常重要的，对于单相故障，故障相电压超前故障相电流约80 度左右；对于多相故障，则是故障相电压超前故障相间电流约80度左右；“80 度左右”的概念实际上就是短路阻抗角，也即线路阻抗角。
二、两相短路故障分析分析两相短路故障录波图要点：1、两相电流增大，两相电流降低；没有零序电流、零序电压。
2、电流增大、电压降低为相同两个相别。
3、两个故障相电流基本反向。
4、故障相间电压超前故障相间电流约80 度左右。
若两相短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。
比如说有一条线路正常运行时负荷电流基本没有，发生故障后保护拒动。
我们来分析一下由录波图绘制的向量图。
对照要点分析录波图，前三条都满足，但第四条不满足，绘制出向量图以后成了故障相间电压滞后故障相间电流约110 度左右。
通过分析可以看出保护的A 相电流与B 相电流接反了，但由于装置正常运行时负荷电流基本为零，装置不会报警。
将A、B 两根电流线交换后，第四条变成满足，证明保护装置接线不再有问题。
所以再重申一遍：对于分析录波图，第4 条是非常重要的，对于单相故障，故障相电压超前故障相电流约80 度左右；对于多相故障，则是故障相间电压超前故障相间电流约80 度左右；“80 度左右”的概念实际上就是短路阻抗角，也即线路阻抗角。
三、两相接地短路故障分析分析两相接地短路故障录波图要点：1、两相电流增大，两相电压降低；出现零序电流、零序电压。
2、电流增大、电压降低为相同两个相别。
3、零序电流向量为位于故障两相电流间。
4、故障相间电压超前故障相间电流约80 度左右；零序电流超前零序电压约110 度左右。
若两相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。
四、三相短路故障分析分析三相短路故障录波图要点：1、三相电流增大，三相电压降低；没有零序电流、零序电压。
2、故障相电压超前故障相电流约80 度左右；故障相间电压超前故障相间电流同样约80 度左右。
