高压快速固化原理分析及工艺验证

Ｊ／ｍｏｌ；Ｒ是 气 体常数 ８．３ １４ Ｊ／（Ｋ·ｍｏ１）。 压力对氧气在水 中溶解度的影响可用 公式 （４）
表述 ：
：
二
ｃ４ １．０１３× １０ Ｐ１
（４）
式 中：ｃ，和 ｃ 分别为标准气压 Ｐ和气压 Ｐ：下 氧 气 在水 中的溶 解 度 ，单 位 ｍｇ／Ｌ；Ｐ 是 确定 温度 下饱 和水 蒸气 的压 力 ，Ｐ 和 Ｐ 的单位 是是 指 ，在 板 栅 上 涂 覆 活 性 物 质 制 成 湿 极板 后 ，将 极板 放 入一 个封 闭的空 间里 ，在规 定 的温 度湿 度 条件 下硬 化 脱水 。此 过程 中 ，活性物 质 再 结 晶形 成 特殊 的 晶体 结构 和 多孔 结构 ，极板 里残 存的游离铅转化成氧化铅 ，铅膏与板栅腐蚀结合 ， 该 过程 完 成 后 ，极 板 中游 离 铅 含量 低 于 ３％ ，水 份
图 １的纵坐 标 主轴是 根据 网络 公开 的数 据做 出 的水的饱和蒸汽压与温度的关系图表 ，纵坐标次轴 是 根据 式 （３）得 出的氧 在 ４００ ｋＰａ压 力下和 常压 下
Ｃ２
ｍ 一
旦
２．３０３Ｒ
１ ｊ
（３）
式 中 ：ｃ 和 分 别为 绝对 温度 和 下气体
在水 中溶解度 ，单位 ｍｇ／Ｌ；ＡＨ 是溶解热，单位
到设 计要 求 。如 果把 氧 在水 中 的溶 解度 提 高 ，就 可 以大 大缩 短这 一 固化过 程 。
关于 压 力 固化 ，电池界 的老 前辈 吴 寿松 先生 曾 有提 及 ¨］，具 体 方 法 是 ：湿极 板 码 放 在 耐 压 ０．８～ １ ＭＰａ的硫化罐中，通入 ０．５ ＭＰａ的水蒸气 ，保证 罐内压力 ０．４ ＭＰａ维持 ９０ ｍｉｎ，再缓慢释放压力 ， 取 出极板 即可化 成 。但 是 ，这 种 固化方 法 ，压 力 来 自水蒸气 ，由于压力罐 中没有氧气，只有铅膏物相 再结 晶发生 ，而 游 离铅 并 不氧 化 ，仅在 固化 完成 取 出时 ，极板 中的铅 部 分被 氧化 ，因此 游 离铅 含量 很 高 ，在化成时 ，对于管式极板或厚极板影响或许不

制备方法
片材：活塞法、电子束急冷法 带材：采用单辊法、双辊法、溢流法、熔体提取法 线材：采用喷射技术，包括玻璃涂覆熔液纺绩法、 合金液流注入液体冷却法、旋转水纺绩法、传送带 法
制备过程 1 克服液态金属的表面张力，把熔体分散成薄 的液膜或液流柱 2 金属薄的液膜或液流柱在介质中冷却、凝固
双活塞法（Twin Piston Method）
“枪”法工艺示意图 1-高压室，2-聚酯薄膜，3-感应线圈，4-低压室，5-铜模
表面熔化及沉积技术
利用高能束对材料表面进行快速加热，并利 基体材料的激冷作用进行快速凝固的技术。 通常使用的高能束有： 激光、高能电子束等。
激光表面熔化工艺示意图 1-激光束，2-聚焦点，3-保护气体，4-聚焦镜，5-工件，6-电机，7-旋转盘
100---103
快速凝固
103---106
二、快速凝固技术发展历史
1960年美国加州理工学院的P Duwez等采用一种独特的熔体急冷 技术，第一次使液态合金在大于107K/s的冷却速度下凝固（AgGe,Cu-Ag,Au-Si）。他们的发现，在世界的物理冶金和材料学工 作者面前展开了一个新的广阔的研究领域。在快速凝固条件下， 凝固过程的一些传输现象可能被抑制，凝固偏离平衡。经典凝固 理论中的许多平衡条件的假设不再适应，成为凝固过程研究的一 个特殊领域。自Duwez从1960年创立快速凝固技术以来，这一技 术已经不断完善和系统化，并逐步由实验室研究转向商业生产。 快速凝固技术研究已经经历了三个发展阶段：
1-母合金棒，2-电子束，3-熔滴，4-铜 盘
单辊法 将母合金切成30mm的 小段或小块，再磨去氧 化皮，装入石英管1 中；通过感应器8迅速 加热熔化母合金；从石 英管上端通入氮气或惰 性气体2，金属熔体在 压力下克服表面张力， 从石英管下端的喷嘴4 中喷到下方高速旋转的 辊轮7的表面；当金属 熔体与辊轮表面接触 时，迅速凝固，并在离 心力的作用下以薄带的 形式抛出。

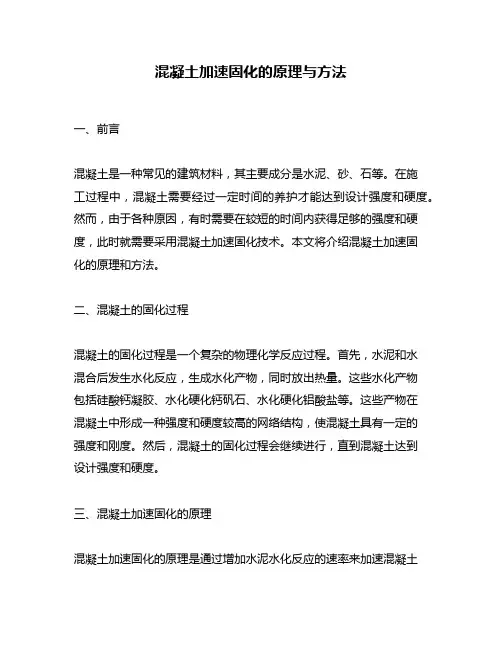

混凝土加速固化的原理与方法一、前言混凝土是一种常见的建筑材料，其主要成分是水泥、砂、石等。

在施工过程中，混凝土需要经过一定时间的养护才能达到设计强度和硬度。

然而，由于各种原因，有时需要在较短的时间内获得足够的强度和硬度，此时就需要采用混凝土加速固化技术。

本文将介绍混凝土加速固化的原理和方法。

二、混凝土的固化过程混凝土的固化过程是一个复杂的物理化学反应过程。

首先，水泥和水混合后发生水化反应，生成水化产物，同时放出热量。

这些水化产物包括硅酸钙凝胶、水化硬化钙矾石、水化硬化铝酸盐等。

这些产物在混凝土中形成一种强度和硬度较高的网络结构，使混凝土具有一定的强度和刚度。

然后，混凝土的固化过程会继续进行，直到混凝土达到设计强度和硬度。

三、混凝土加速固化的原理混凝土加速固化的原理是通过增加水泥水化反应的速率来加速混凝土的固化过程。

具体来说，可以从以下几个方面进行改进：1.使用高早强水泥高早强水泥是一种在短时间内能够获得较高强度的水泥。

其主要特点是水泥中含有较高的三氧化二铝和硫酸盐含量，可以促进水泥的早期水化反应。

因此，使用高早强水泥可以加快混凝土的固化过程，缩短养护时间。

2.添加硬化剂硬化剂是一种能够促进水泥水化反应的化学物质。

其主要作用是在水泥水化反应的早期阶段，通过与水泥中的孔隙、空隙等结合，形成一种致密的结构，从而加速水泥的水化反应。

常用的硬化剂包括硝酸盐、氯化物等。

3.提高水泥的温度水泥水化反应是一个放热的过程，因此提高水泥的温度可以加快水泥的水化反应。

一般来说，水泥的水化反应速率会随着温度的升高而增加。

因此，在混凝土的养护过程中，可以采用加热的方式来提高水泥的温度，加快水泥的水化反应。

4.加强养护混凝土的养护是固化过程中非常重要的一环。

加强养护可以使混凝土达到设计强度和硬度的时间更短。

具体来说，可以采用以下措施：（1）保持湿润：混凝土在固化过程中需要保持一定的湿度，以防止水分的流失。

因此，在养护过程中需要保持混凝土表面湿润。

LMC
测试条件：1050 *160Mpa
热处理态CMS—2高温性能
编号
枝间间距
（μm）
持久寿命
（hr）
延伸率
（%）
收缩率
（%）
备注
1
350
84.0
22.0
60.0
HRS
2
245
67.0
39.0
58.7
LMC
3
100
94.0
32.5
53.0
LMC
4
82
108.8
24.0
46.3
LMC
5
45
131.5
35.1
2、提高母合金和铸件纯净度：减少氧化物掺杂，对合金锭作必要热处理，更有效控制合金成分
1、高真空熔炼：最大限度降低夹杂及气体含量
2、高效、高纯及高度可控熔炼：等离子弧熔炼，电渣重熔，冷炉床电子束精炼等
3、各种新技术：陶瓷过滤器，陶瓷纤维软质坩埚，磁性收缩感应熔炼，坩埚底注等
3、热等静压技术：压合铸件显微缩松，提高铸件质量，单晶高温合金部件生产必不可少工序
最大生长速率
对流
1、温差产生热对流
2、表面张力产生表面对流
3、晶转产生强制对流：提起熔体，在固液界面处沿径向甩出
4、埚转产生强制对流：与晶转反向，晶转的1/2~1/4
生长设备—单晶炉
炉体：减压充气（氩气、氮气）
真空和气体系统
机械系统：晶体、坩埚升降和旋转传动系统
热场系统：石墨加热器、坩埚、支座、石墨—碳毡保温罩、保温盖、石墨电极
2、凝固组织控制技术：决定单晶高温合金叶片性能的关键，目前叶片制备技术发展远远落后于材料发展
3、各种先进定向凝固和单晶叶片制备技术进步将逐步与新材料研制一起成为高温合金技术发展主要方向

22
3.3 体材料快速凝固成形
喷射沉积法
由英国Swansee大学Singer于上世纪70年
代发明的并很快在Osprey金属有限公司实
现工业化生产，目前已经在许多国多得到
广泛应用。
喷射沉积法的原理：合金熔液经过喷射
雾利后形成高速飞行的液滴。这些液滴在
完成凝固之前沉积在激冷汗基板上快速凝
1-沉积室；2-基板；3-喷射流；4体雾化室；固。通过连续沉积可获得大尺寸的快速凝
过热度（Δts），
长度（E），
金属液体流量（Vm），金属液流长度（F），
导液管直径（d）。
喷射顶角（α）。 （3）雾化筒参数：
二流雾化各种参数图谱
飞行距离（H），
淬冷介质（Q）。
快速凝固技术
19
旋转盘法：
旋转盘法最早于1976的美国Pratt & Whitney 飞机制造公司 研制出，用来制备超合金粉末。
大块非晶 33
水淬法
水淬法是将合金置于石英管中，将合金熔化后 连同石英管一起淬人流动水中，以实现快速冷 却，得到大块非晶。这种方法有一定的缺点， 如石英管加热容易破裂以及液态金属与石英管 之间会产生气泡，影响冷却速率。因此，常用 B2O3等包覆剂对母合金进行包裹处理。
大块非晶 34
感应加热铜模浇铸法
14
大过冷凝固技术
与急冷凝固技术相比大过冷凝固技术的 原理比较简单，就是要在形体中形成尽可能 接近均匀形核的凝固条件，从而获得大的凝 固过冷度。通常在熔体凝固过程中促进非均 匀形核的形核媒质主要来自熔体内部和容器 如坩埚、铸模等壁，因此大过玲技术就是主 要从这二个方面设法消除形核媒质。
15
减少或消除熔体内部的形核媒质主要是通过把 熔体弥散成熔摘的途径。在目前的技术条件下即使 是很纯的熔体中也总不可避免地含有一定数量可以 作为形核媒质的杂质粒子，但是当熔体体积很小， 数量很多时就有可能使每个熔滴中含有的形核媒质 数非常少，从而产生接近均匀形核的条件。

对于快速凝固理论技术的理解学院：材料科学与工程学院专业：材料科学工程班级：材硕1210班姓名：***学号：S********指导教师：***快速凝固理论及技术班级：材硕1210班姓名：郑志凯学号：S2*******摘要：快速凝固是当前材料科学与工程领域中的活跃课题之一，由于其冷速很快故凝固速度加快，通过改变材料的组织结构，从而改变了材料的力学性能。

尤其是在金属合金的铸造方面，使得合金材料具有更好的化学、物理性能，从而使得快速凝固技术在当今得到了飞速的发展。

关键字：快速凝固力学性能铸造金属合金通过六周《金属凝固理论》课程的学习，其中很多知识使我受益匪浅，以前一些只知道结论的理论，现在也可以通过数学理论推导得出其结论，使我对其更加的熟悉和掌握。

例如成分过冷理论，之前的学习只是定性的了解，大致知道他的结论和应用，而现在对其整个理论和推导过程有了深刻的理解。

在以后的学习过程中，一定谨记小参数的作用，积少成多，由于对快速凝固问题不是十分的了解，下面对其进行了解和分析学习：1.快速凝固技术的原理快速凝固指的是通过对合金熔体进行快速冷却（冷却速率大于104~106K/s）或遏制冷却过程中的非均质形核现象，是合金再大的过冷度下发生高生长速率（＞1~100cm/s）的凝固，可制备非晶、准晶、微晶和纳米晶合金材料。

关键因素是金属与合金凝固时具有极大的过冷度。

2.快速凝固的特点2.1偏析形成倾向减小随着凝固速度的增大，溶质的分配系数将偏离平衡。

总的趋势是，不论溶质分配系数k＞1还是k＜1，实际溶质分配系数总是随着凝固速度的增大向1趋近，偏析倾向减小。

通常当凝固速度达到1m/s时实际溶质分配系数将明显偏离平衡值。

2.2非平衡相的组成在快速凝固条件下，平衡相的析出可能被抑制，析出非平衡的亚稳定相。

2.3细化凝固组织大的冷却速度不仅可以细化晶枝，而且由于形核速率的增大而使晶粒细化。

随着冷却速度的增大，晶粒尺寸减小，获得微晶，乃至最细小的纳米晶。

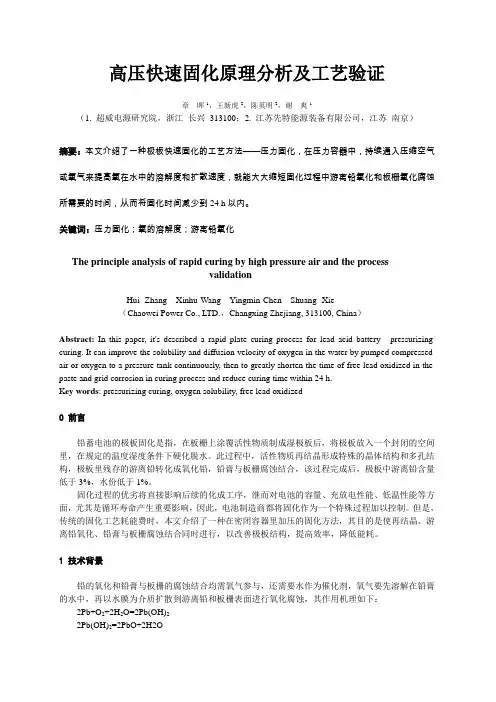

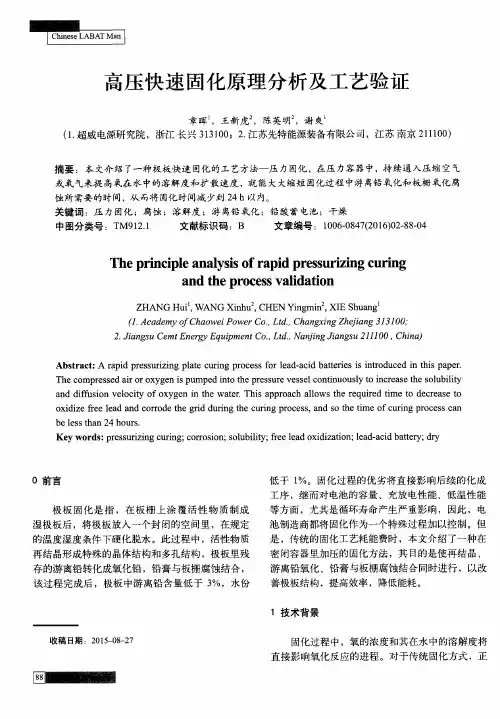

高压快速固化原理分析及工艺验证章晖1，王新虎2，陈英明2，谢爽1（1. 超威电源研究院，浙江长兴313100；2. 江苏先特能源装备有限公司，江苏南京）摘要：本文介绍了一种极板快速固化的工艺方法——压力固化，在压力容器中，持续通入压缩空气或氧气来提高氧在水中的溶解度和扩散速度，就能大大缩短固化过程中游离铅氧化和板栅氧化腐蚀所需要的时间，从而将固化时间减少到24 h以内。

关键词：压力固化；氧的溶解度；游离铅氧化The principle analysis of rapid curing by high pressure air and the processvalidationHui- Zhang Xinhu-Wang Yingmin-Chen Shuang -Xie（Chaowei Power Co., LTD.，Changxing Zhejiang, 313100, China）Abstract: In this paper, it's described a rapid plate curing process for lead acid battery-- pressurizing curing. It can improve the solubility and diffusion velocity of oxygen in the water by pumped compressed air or oxygen to a pressure tank continuously, then to greatly shorten the time of free lead oxidized in the paste and grid corrosion in curing process and reduce curing time within 24 h.K ey words: pressurizing curing, oxygen solubility, free lead oxidized0 前言铅蓄电池的极板固化是指，在板栅上涂覆活性物质制成湿极板后，将极板放入一个封闭的空间里，在规定的温度湿度条件下硬化脱水。

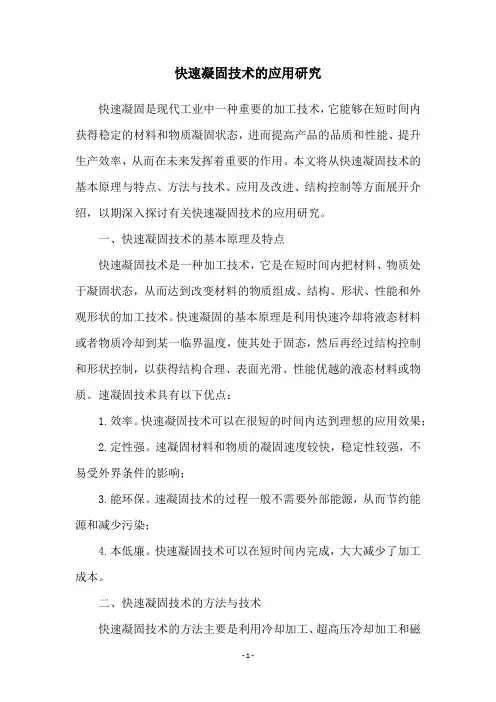

快速凝固技术的应用研究快速凝固是现代工业中一种重要的加工技术，它能够在短时间内获得稳定的材料和物质凝固状态，进而提高产品的品质和性能、提升生产效率，从而在未来发挥着重要的作用。

本文将从快速凝固技术的基本原理与特点、方法与技术、应用及改进、结构控制等方面展开介绍，以期深入探讨有关快速凝固技术的应用研究。

一、快速凝固技术的基本原理及特点快速凝固技术是一种加工技术，它是在短时间内把材料、物质处于凝固状态，从而达到改变材料的物质组成、结构、形状、性能和外观形状的加工技术。

快速凝固的基本原理是利用快速冷却将液态材料或者物质冷却到某一临界温度，使其处于固态，然后再经过结构控制和形状控制，以获得结构合理、表面光滑、性能优越的液态材料或物质。

速凝固技术具有以下优点：1.效率。

快速凝固技术可以在很短的时间内达到理想的应用效果；2.定性强。

速凝固材料和物质的凝固速度较快，稳定性较强，不易受外界条件的影响；3.能环保。

速凝固技术的过程一般不需要外部能源，从而节约能源和减少污染；4.本低廉。

快速凝固技术可以在短时间内完成，大大减少了加工成本。

二、快速凝固技术的方法与技术快速凝固技术的方法主要是利用冷却加工、超高压冷却加工和磁控温加工三种方法。

1.却加工法。

是利用冷冻剂快速地冷却材料，使其迅速凝固的加工方法。

种方法可以有效地控制材料的冷却速率和凝固速率，并且可以根据不同的冷却介质选择适宜的温度梯度，以达到最佳的凝固效果。

2.高压冷却加工法。

是一种有可靠性的冷却技术，通过高压冷却材料达到快速凝固的效果，使材料组织得到特殊的凝固状态，确保凝固的稳定性和性能。

3.控温加工法。

是一种控制材料冷却过程的技术，通过场效应管和磁控电路等手段，精确控制材料的冷却过程，并可以在一定的温度范围内调节材料的表面形貌。

三、快速凝固技术的应用及改进快速凝固技术主要用于金属材料的加工和处理，如铝合金、钛合金、铁合金等金属材料，广泛应用于航空航天、汽车制造、电子制造、机械加工等领域。

的使用效果和安全性。
02
新材料的种类与特性
新材料的分类
按功能分类
01
如导电材料、磁性材料、Байду номын сангаас学材料等。
按应用领域分类
02
如建筑用材料、航空航天材料、生物医用材料等。
按制备方法分类
03
如金属材料、复合材料、陶瓷材料等。
新材料的特性
高强度
具有较高的抗拉强度和抗压强度，能够承受 较大的压力和负荷。
耐高温
04
快速凝固制备新材料的 应用实例
快速凝固制备新材料在航空航天领域的应用
总结词
提高材料性能，降低成本
详细描述
快速凝固技术制备的新材料在航空航天领域具有广泛的应用，如钛合金、铝合金等。这些新材料具有 优异的力学性能、耐腐蚀性和高温性能，能够提高航空航天器的结构强度和寿命，同时降低制造成本 。
快速凝固制备新材料在汽车工业领域的应用
挑战
快速凝固技术需要高效率的冷却系统和精确的控制技术，设 备成本较高。此外，快速凝固材料的加工和连接技术也是一 大挑战。
解决方案
加强科研投入，提高快速凝固技术的成熟度和稳定性。同时 ，研究新型的快速凝固设备和方法，降低设备成本。针对加 工和连接问题，开展相关研究，开发适用于快速凝固材料的 加工和连接技术。
具有较好的耐热性能，能够在高温环境下保 持稳定的性能。
轻质化
具有较低的密度，能够减轻产品的重量，提 高产品的便携性和机动性。
良好的加工性能
易于加工和制造，能够满足各种复杂形状和 尺寸的要求。
新材料的开发与应用
新材料的开发
通过实验和理论研究，不断探索和发 现新的材料，并对其性能进行优化和 改进。
新材料的应用

➢ 合金在快速凝固过程中受到较大的热应力，空位聚 集形成位错环，这些因素都使快速凝固合金中的位错密 度比一般铸态合金增加很多。 ➢ 此外，快速凝固合金的层错密度也很高。
这些特点对合金的溶质扩散，相变以及性能都会产 生重要影响。
快速凝固材料的主要微观组织
（4）快速凝固使合金中形成新的亚稳相。
亚稳相是指在一定的温度、压力、成分等状态条件下吉布斯 自由能比稳定相或平衡相高的相，但亚稳相不会在任意小的能量 起伏作用下自发转变成稳定相或其它亚稳相，而是必须在外界环 境作用下经过热激活越过势垒才能转变成稳定相或其它亚稳相。
高温镍基合金
Fe-Si软磁合金：含Si较高的Fe-6.5wt％Si合金的软磁性能
比含Si少的合金好，但采用常规铸造工艺无法将Fe-6.5wt％Si 合金热轧成0.3mm厚的芯片，只能采用铸造和加工性能较好的 Fe-3wt％Si合金制作变压器芯片，使变压器性能受到很大影响 。
铁硅软磁合金
只有突破传统工艺的限制，采用新的技术才有可能 研制出少含甚至不含这些战略元素的新型合金。
内容
➢快速凝固概论 ➢快速凝固的物理冶金基础 ➢实现快速凝固途径 ➢快速凝固制备工艺 ➢快速凝固技术在金属材料中的应用 ➢快速凝固其他新型合金
1.1 快速凝固概述
（一）快速凝固发展的由来
铸造是冶金生产中重要的工艺手段，除了粉末冶金 等方法直接成型产品外，几乎所有的金属制品和构件的 生产都离不开铸造。
提高凝固速率：
➢ 选用热导率λS大的铸型材料（如纯铜）； 对铸型强制冷却以降低铸型/铸件界面温度Ti凝固层；
➢ 内部热阻（δ/λS）随凝固层厚度δ的增大而迅速提高，导 致凝固速率下降。
因此，快速凝固只能在小尺寸试件中实现。

100 m
100 m
a) Al-70wt%Ge alloy at 5.0 GPa
b) Al-70wt%Ge alloy at 6.0 GPa
Microstructures of Al-Ge alloys solidified at different pressures
铸态AZ91D 镁合金旳显微组织
• 著名旳Clausius-Clapeyron方程式
dp dT
H TV
• Simon熔化方程为
Tm
Tm0 (
P A
1) B
A和B为与材料性质有关旳常数，Tm0为常压下材料旳熔点，P为压力 • Lindemann熔化方程
Tm
Tm0
(
VTm V0,Tm0
)2 3 exp{ 2 0
q
[1 ( VTm V0,Tm0
• 压力对密度旳影响
在常压下，熔体旳密度比固体小，此时熔体体积是膨胀旳，当压力上 升时，熔体旳密度与固体一样要上升。但是，熔体旳密度上升旳速度比固 体要快得多
• 压力对熔点旳影响 固体熔化温度也将随压力而发生变化。当p＜pC时，熔点将伴随压力
旳上升而上升〔如Fe等〕；当p＞pC时，熔点则会伴随压力上升而降低(如 Si等)。假如压力进一步上升，固体变得越来越致密，品格扭曲越来越厉害， 能量也越来越高。此时就有可能发生相变，形成一致密旳新相(也是固相)， 此相旳密度比在一样压力下旳熔体旳密度要大。
图4-1 Ge旳p-T相图
• 在室温下当压力到达20 GPa以上时， 石墨转变为非晶态。
• 利用热压手段取得Zn-Sb非晶
• 压淬所得旳块状Cu85Sn15为非晶 态合金
• 把GaSb在3~10 GPa下熔化冷却 至室温，然后卸压，形成了完整 旳半导体非晶态块材。

材料快速凝固技术快速凝固技术，也被称为快速凝固加工技术（RSP），是一种能够迅速冷却液体材料并将其凝固成固态形式的先进加工技术。

这种技术的应用范围非常广泛，涵盖了材料科学、催化、纳米科技、生物科技等多个领域。

快速凝固技术的发展极大地促进了材料的研究和应用创新，下面将对快速凝固技术的原理、方法和应用进行介绍。

快速凝固技术的原理主要是利用高速冷却来迅速降低材料的温度，使其在非平衡状态下凝固。

这种快速凝固过程中，原子、分子或离子的运动受到限制，使得凝固过程中产生的晶体或非晶体结构具有独特的性质。

凝固速度的快慢会对材料的微观结构和性能产生重要影响，因此快速凝固技术被广泛应用于制备具有特殊结构和性能的新材料。

快速凝固技术的方法主要包括磁控溅射法（Magnetron Sputtering）、激光熔凝法（Laser Melting）、电子束熔凝法（Electron Beam Melting）和惰性气体快速凝固法（Inert Gas Rapid Solidification）等。

这些方法都通过快速冷却将液态材料迅速凝固，并控制凝固速度和凝固形貌，以获得理想的材料结构和性能。

其中，惰性气体快速凝固法是一种常用的方法，通过高速气体喷射将液态材料迅速冷却，实现材料快速凝固。

快速凝固技术在材料科学领域具有广泛的应用。

首先，快速凝固技术可以制备非晶态材料，这种材料具有优异的力学性能、导电性能、韧性和耐腐蚀性能，被广泛应用于导线、磁盘等领域。

其次，快速凝固技术可以制备纳米晶材料，这种材料具有高强度、高硬度、高韧性和高塑性等优良性能，被广泛应用于制备新型材料、高效催化剂和高性能表面涂层。

再次，快速凝固技术可以制备多元合金材料，这种材料具有优异的热稳定性、耐腐蚀性和抗疲劳性能，广泛应用于航空航天、汽车制造和高速列车等领域。

总之，快速凝固技术是一项非常重要的先进加工技术，它能够通过迅速冷却将液态材料迅速凝固成固态形式，从而制备出具有特殊结构和性能的新材料。

胶黏剂快速凝固反应机理探究胶黏剂快速凝固反应机理探究胶黏剂是一种常用的粘合材料，广泛应用于工业生产和日常生活中。

其特点之一是快速凝固，能够迅速实现物体的粘合。

本文将探究胶黏剂快速凝固的反应机理。

胶黏剂快速凝固的反应机理主要涉及两个方面：物理吸附和化学反应。

首先，物理吸附是指胶黏剂分子与被粘接物质表面的物理吸附作用。

胶黏剂分子中的极性官能团与被粘接物质表面的极性基团之间发生相互作用，如氢键、静电作用等。

这种物理吸附作用可以迅速形成临时的强力结合，使被粘接物质紧密粘附在一起。

物理吸附的优势在于迅速实现粘合，但其粘合力相对较弱，容易受到外界环境的影响。

其次，化学反应是指胶黏剂分子与被粘接物质表面发生化学反应，形成化学键而实现粘合。

这种化学反应通常需要时间较长，但粘合力较强，可以抵抗外力的影响。

常见的化学反应有交联反应和聚合反应。

交联反应是指胶黏剂分子中的官能团与被粘接物质表面的官能团之间发生化学键的形成，从而形成交联结构。

聚合反应是指胶黏剂分子中的单体分子通过化学反应形成高分子链，进一步形成胶黏剂的网络结构。

这种化学反应需要适当的温度和压力条件来促进反应速度。

胶黏剂快速凝固的反应机理还受到其他因素的影响，如温度、湿度、压力等。

温度的升高可以加速化学反应的进行，提高胶黏剂的凝固速度。

湿度的增加可以增加胶黏剂分子与被粘接物质表面的接触面积，促进物理吸附的发生。

压力的施加可以加强物理吸附和化学反应的作用力，提高胶黏剂的粘合力。

总之，胶黏剂快速凝固的反应机理是一个复杂的过程，涉及物理吸附和化学反应两个方面。

这些机理的相互作用使胶黏剂能够迅速实现物体的粘合，但同时也需要注意合适的环境条件来确保粘接质量。

对于胶黏剂的研究和应用，深入了解其反应机理对于提高胶黏剂的性能和应用范围具有重要意义。

• 压力对密度的影响
在常压下，熔体的密度比固体小，此时熔体体积是膨胀的，当压力上 升时，熔体的密度与固体一样要上升。但是，熔体的密度上升的速度比固 体要快得多
• 压力对熔点的影响 固体熔化温度也将随压力而发生变化。当p＜pC时，熔点将随着压力
的上升而上升〔如Fe等〕；当p＞pC时，熔点则会随着压力上升而降低(如 Si等)。假如压力进一步上升，固体变得越来越致密，品格扭曲越来越厉害， 能量也越来越高。此时就有可能发生相变，形成一致密的新相(也是固相)， 此相的密度比在同样压力下的熔体的密度要大。
)q ]}



0
(
VTm V0,Tm0
)q
是Grüeneisen参数
q是与体积有关的的参数的，通常假定等于1
压力对非晶态形成温度和能力的影响
Tp Tp[E(Tp ) G pVNA ] [E(Tp ) G ]
Tp*为常压下的非晶形成温度；Tp为高压下的非晶形成温度；G为高压p下形核 势垒；G*为常压下形核势垒；p为压力；V为体积；NA为阿佛加德罗常量；E 为粘滞流变激活能

Gp0 Gp RgT

压力和体积变化对稳定相和亚稳定相的形核自由能影响 a)亚稳定相可以形成 b)亚稳定相不能形成
• 生长速率
或者
R

1 exp

h R g Tm
1

exp


G R g Tm
1 1

G R g Tm
1 1

为晶核几何常数；为界面张力；VS为固体的原子体积；h为凝固潜热； Tm为熔化温度；G为形核激活能；=(TmT)/Tm；Rg为气体常数。

三、快速凝固显微组织
一、显微结构特征
加快冷却速度和凝固速率所引起的组 织及结构特征可以非常近似地用图6-19来 表示。
在过冷不断加深的过程中，合金的组织及结 构主要发生的新变化为： 1、扩大了固溶极限
表中汇集了快速凝固的铝合金中所达到的溶质固溶量数据。 在诸如Al—Cu、Al—Si、Al—Mg等合金中，所达到的固溶量不仅 大大超过了最大的平衡固溶极限，并且超过了平衡共晶点的成分， 即在平衡共晶点成分的合金中，通过快速凝固，形成了单相的铝 固溶体组织。
快速凝固的Al-Fe-V-Si合金组织
能否发生玻璃化转变的影响因素主
要有冷却速率、形核密度和材料特性。 对应于一定的合金熔体，欲发生玻 璃化转变需要有足够高的冷却速率。
金属玻璃的性能特点：
（1）力学性能方面：具有极高的强度及硬度、较好的韧性； （2）由于非晶态合金中没有晶界、位错、夹杂物相等显微缺 陷，因此铁、钴、镍基的金属玻璃具有十分良好的软磁性能， 它们的铁芯损耗仅为晶态合金的几分之一，是优异磁性器件 材料。 （3）具有零电阻温度系数
雾化技术
雾化技术是指采用某种措施将熔体分离雾 化，同时通过对流的冷却方式凝固，其主 要特点是在离心力、机械力或高速流体冲 击力等作用下分散成尺寸极小的雾状熔滴 在气流或冷模接触中迅速冷却凝固。
流体雾化法
雾化技术
离心雾化法
机械雾化法
热力学深过冷快速凝固 热力学深过冷是指通过各种有效的净化手段避
免或消除金属或合金液中的异质晶核的形核作用， 增加临界形核功、抑制均质形核作用，使得液态 金属或合金获得在常规条件下难以达到的过冷度。 采用这种技术,可以在冷速不高的情况下获得 很大的凝固过冷度。因此,热力学深过冷非平衡 凝固在理论上不受熔体体积限制，是实现大体积 熔体非平衡凝固的有效方法。

快速凝固技术工艺方法
单击此处编辑母版标题样式
单击此处编辑母版副标题样式
• 快速凝固制取非晶和微晶粉末方法目前已开 发了大量方法，如旋转盘雾化法、旋转水雾 化法、超声雾化法、双辊、三辊淬冷法、电 动力雾化法、等离子雾化法、溶液提取法、 激光
• 通过快速冷凝制备非晶、准晶和微晶粉末的方法有 很多种，根据这些方法的特征可大致分为五类，即 双流雾化、离心雾化、机械电气等到作用力雾化、 多级雾化和熔体自旋法。双流雾化主要有气体雾化 和高压水雾化；离心雾化主要包括旋转盘、旋转水 、和旋转电极雾化法和激光自旋雾化等；机械等作 用力雾化主要指真空雾化、电动力学雾化和固体雾 化等。多级雾化的典型方法有组合喷嘴雾化及陈振 华教授所发明的一系列多级快冷装置。熔体自旋法 有急冷熔体自旋法、离心熔体自旋法、平面流铸造 法、水自旋法、熔体提取法、熔体拖拉法和溢流法 等。
• 瑞士也开发了一种新的超声雾化装置。这种雾化装 置将两种超声雾化方法（超声气体雾化和波雾化） 有机结合起来，克服了它们的各自局限性。装置分 两步击碎熔态金属，从而解决了熔体流直径不能过 大的问题。
• 熔化金属流并列导入由超声频率激发的管状共振腔 内壁，超声波雾化装置在很多方面与标准装置相似 ，但其气体压力更高，另外也不是采用连续气流来 破碎熔融金属液流。而是采用高速脉冲气流。当高 压气体加速通过共振器时，就形成了频率在超声范 围内的脉冲，这样实现了超音速气体速度。这种装 置声称能够制备纳米晶结构粉末，当液流直径为5mm 时，典型的产率为15Kg/min，随着液流直径增加， 雾化工艺的能量效率降低。
• 该装置是采用等离子枪熔化液体用水冷 铜坩埚装盛液体。同样也可采用其它加 热方式和相应坩埚来进行熔炼。常用的 紧耦合喷嘴一般都采用紧耦合环缝式、 对称式气体喷嘴。还可以使用非轴对称 式气体喷嘴和非轴对称式导液管。非轴 对称气体喷嘴也是制备细粉末的一种方 法。一般来说，实现非轴对称气流的方 法有很多种。如采用非轴形环缝的喷嘴 、或非等尺寸气体喷嘴的组合。非正锥 形的液流导管端部。非同心轴气流、分 隔气流束都能产生非轴对称气流。紧耦 合雾化采用非轴对称雾化系统后比采用 轴对称雾化系统生产的粉末细小很多， 其主要原因是由于雾化液流羽毛状伸展 ，非轴对称雾化可以减小雾化气体和雾 化液流在焦点处收缩。从而改善导液管 出口处液膜的形成。当非轴对称雾化系 统能够生成多个羽毛状液流时，细粉末

高温快速固化剂
高温快速固化剂是一种用于在高温条件下迅速固化材料的化学剂。

它通常用于在制造过程中需要快速固化的材料或产品，以提高生产效率。

这种固化剂可以在短时间内将材料硬化或固化，从而加快产品的生产周期。

高温快速固化剂的作用机理主要是通过触发酸碱反应、聚合反应或氧化反应等化学过程，使材料发生固态变化。

它可以适用于各种材料，如涂料、胶粘剂、树脂等。

该固化剂通常具有较高的热稳定性和固化速度，并能在高温环境下产生可靠的化学反应。

高温快速固化剂的使用可以提高生产效率、减少能源消耗和减少废料产生。

然而，在使用过程中需要注意材料的适用性和固化温度的控制，以避免不必要的损失或质量问题。
