铅笔硬度测试仪操作规范

XXX有限公司
铅笔划痕硬度计操作规范文件编号 : WI-ZL-308
版本/版次: A/1
页次：1/2
1.目的：
为保证铅笔划痕硬度计能够规范操作使用，特编制本规范。

2.设备结构及部件名称(见附图)：
1 2 10 4 5 8
12 3 7 13911
1平衡锤 2止动螺钉 3工作杆 4砝码 5铅笔架 6螺钉
7试验台 8夹紧螺钉 9闸瓦提扭 10试台旋扭 11手轮 12底座旋扭
13铅笔
3.测试要求：
温度范围：常温常湿。

4.测试范围：适用本公司所有镀、涂膜产品。

5.操作方法:
5.1将硬度计放置在水平台面上，调整底座旋扭使硬度计处于水平状态。

5.2将指定品牌和规格铅笔笔芯削成圆柱形，笔芯外露部分大约5-6mm，然后在400目砂纸上磨平笔尖。

5.3将测试产品水平固定在试验台上，取下砝码，松开止动螺钉，调整平衡锤使工作杆水平，然后调整止
动螺钉，使止动螺钉与工作杆刚好接触，再将磨好的铅笔插入笔架上，确认笔尖与测试产品表面接触，后拧紧铅笔架螺钉固定铅笔。

5.4拧紧止动螺钉，使铅笔尖离开测试产品表面，把相应砝码轻放在铅笔架上。

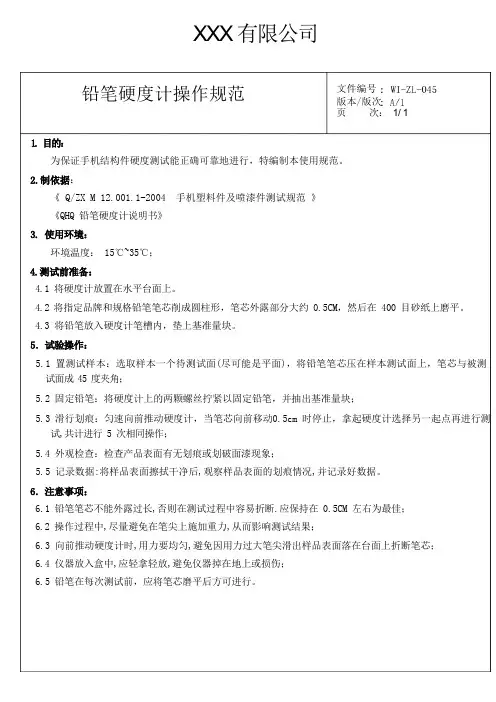

XXX有限公司
铅笔硬度计操作规范文件编号 :WI-ZL-045
版本/版次: A/1
页次：1/ 1
1.目的：
为保证手机结构件硬度测试能正确可靠地进行，特编制本使用规范。

2.制依据：
《 Q/ZX M 12.001.1-2004 手机塑料件及喷漆件测试规范》
《QHQ铅笔硬度计说明书》
3. 使用环境：
环境温度：15℃～35℃；
4.测试前准备：
4.1将硬度计放置在水平台面上。

4.2将指定品牌和规格铅笔笔芯削成圆柱形，笔芯外露部分大约0.5CM，然后在400目砂纸上磨平。

4.3将铅笔放入硬度计笔槽内，垫上基准量块。

5．试验操作：
5.1置测试样本：选取样本一个待测试面（尽可能是平面），将铅笔笔芯压在样本测试面上，笔芯与被测
试面成45度夹角；
5.2固定铅笔：将硬度计上的两颗螺丝拧紧以固定铅笔，并抽出基准量块；
5.3滑行划痕：匀速向前推动硬度计，当笔芯向前移动0.5cm时停止，拿起硬度计选择另一起点再进行测
试,共计进行5次相同操作；
5.4外观检查：检查产品表面有无划痕或划破面漆现象；
5.5记录数据:将样品表面擦拭干净后,观察样品表面的划痕情况,并记录好数据。

6．注意事项：
6.1铅笔笔芯不能外露过长,否则在测试过程中容易折断.应保持在0.5CM左右为最佳；
6.2操作过程中,尽量避免在笔尖上施加重力,从而影响测试结果；
6.3向前推动硬度计时,用力要均匀,避免因用力过大笔尖滑出样品表面落在台面上折断笔芯；
6.4仪器放入盒中,应轻拿轻放,避免仪器掉在地上或损伤；
6.5铅笔在每次测试前，应将笔芯磨平后方可进行。

铅笔硬度计安全操作及保养规程前言铅笔硬度计是一种用于测量铅笔矿物芯的硬度的仪器。

在使用铅笔硬度计时，需要严格遵守操作规程和安全注意事项。

本文将介绍铅笔硬度计的安全操作规程和常见故障排除方法，以及铅笔硬度计的保养方法。

安全操作规程1. 操作前准备在使用之前，需要确认铅笔硬度计已经清洁干净，并且工作表面没有任何磨损和划痕。

此外，还需要准备好测试铅笔、力度片和测试板。

2. 操作流程1.将铅笔放在测试板上，保证铅笔的笔头还能漏出一小段。

2.将力度片插入仪器中，并根据需要选取不同的粗细。

3.缓慢旋转力度片，使其与铅笔矿物芯连续接触，直到铅笔芯被削尖为止。

4.根据需要可以反复测量，在多个点上测试矿物芯的硬度，并记录每个测试结果。

3. 安全注意事项1.在使用铅笔硬度计时，需要戴上手套和眼镜，以防铅笔碎屑和其他杂物伤害到眼睛和手部。

2.操作时需要小心，避免用力过大、过度磨损仪器表面和损坏仪器构件。

3.在使用铅笔硬度计时，尽量避开小孩和动物，防止不必要的伤害和危险。

常见故障排除方法1. 无法与测试铅笔连接如果铅笔硬度计无法与测试铅笔相连接，需要检查以下几个问题：1.检查测试铅笔是否插入正确、安装是否稳固。

2.检查力度片是否缺失或已经耗尽，需要及时更换。

3.检查仪器表面是否干净、无划痕，并清洁之后重新测试。

2. 粗细不均如果测试结果出现明显粗细不均的情况，需要检查以下几个问题：1.检查测试铅笔是否安装平整、稳定，如果铅笔表面不平，需进行修整。

2.检查力度片是否插入完全，如果插入不足，需要重新调整力度片的位置。

3.检查仪器表面是否干净、无划痕，并重新测试。

保养方法铅笔硬度计需要经常保养以确保其正常工作，保养方法如下：1.操作后需及时清洁仪器表面及测试铅笔，防止铅笔碎屑和其他杂物影响仪器正常工作。

2.经常检查测试铅笔和力度片是否耗损严重，如果已经耗尽，需要及时更换。

3.需要定期进行仪器内部检查和清理，保证仪器构件的稳定和正常工作。

版本/版次：C.0 体系文件铅笔硬度计操作规程生效日期：2020.10.09
1．适用范围
适用于检测油漆领域的硬度，具体应用于金属涂层、装饰材料、合成皮革等。

2. 术语
无
3．规范性引用文件
通用型铅笔硬度计用户手册
4．流程
4.1测定角度：45°；荷定测重：500g、765g、1kg 。

4.2测定极数：6b、5b 、4 b、3 b、2 b、b、hb 、f 、h 、2 h 、3 h 、4 h 、5 h 、6 h 。

4.3主机结构：
4.4使用说明：
4.4.1准备：用削笔刀将铅笔削至露出柱形铅芯5-6mm（切不可松动或削伤笔芯），握住铅笔
使其与“No:400”砂纸面成90°夹角，并在砂纸上不停划圈，以摩擦笔芯端面，直至获得端面平整边缘锐利的铅芯为止（边缘不得有破碎或缺口）铅笔每使用一次后要旋转180°再用或重磨后再用。

4.4.2操作：
4.4.2.1将准备好的铅笔插入小车中的斜孔内，调整好铅笔伸出的长度与测试样板面接触，
扭好固定铅笔旋钮固定铅笔位置（注意：固定铅笔旋钮轻轻扭紧固定铅笔即可，不
可用力过大破坏铅笔），移开滚动垫块（注意：不要使铅笔笔芯边缘受到任何破坏）；。

2﹑操作步骤：
2.1、待油漆样板实干后，用涂层测厚仪测量每一块油漆样板的漆膜厚度，
分别记录在原始记录本上；
2.2、松开止动螺钉，调节平衡锤，使工作杆平衡；
2.3、把铅笔在砂纸上磨平后插入笔架上，调整铅笔，拧紧螺钉，固定铅笔位置；
2.4、松开止动螺钉使铅笔芯轻轻降下到被测漆膜试片上；
2.5、推动仪器，使仪器按0.5mm/s～1mm/s的速度朝离开操作者的方向移
动至规定长度并留意观察涂膜表面是否划破，30s后裸视观察涂层表面；
3、维护保养与安全：
3.1、使用时力求转动灵活，须在丝杆、轴承等转动部分注入机油；
3.2、仪器使用时，须拧紧螺钉，螺母须拧紧以免松动；
3.3、当出现故障时，通知制造部人员修理。

编制：批准：
：。

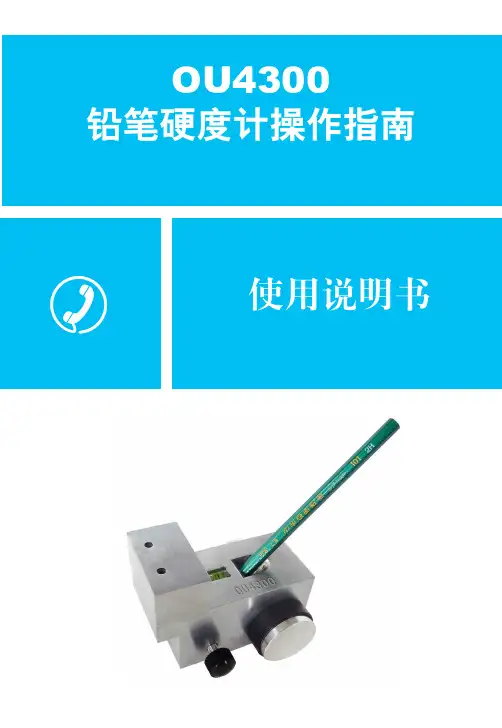

一、特性涂膜硬度是涂料性能认定的必测指标。

本仪器应用铅笔划痕法，通过硬度已知的绘图铅芯或铅笔芯，以快速而经济的方式确定基底上有机涂层的涂膜硬度。

铅笔划痕法测试涂膜硬度是自八十年代以来被国际普遍采用的测试方法。

我国也已在涂料的发展研究和工业生产中推广这种测试方法。

仪器既可在实验室使用，也可适用于施工现场。

引用标准：《GB/T 6739-96》涂膜硬度铅笔测定法《ASTM D3363-00》铅笔试验法测定涂膜硬度的标准试验方法《GB/T 1727-92》漆膜一般制备方法二、规格及原理负荷重量500g/750g/1000g铅笔与被测表面夹角45°三点接触被测表面两个滚轮、铅笔芯划痕速度约1mm/s标准配置铅笔硬度计、1000g砝码、、750g砝码、铅笔一套(6B-6H)、橡皮、削笔刀、水平垫块、No.400砂纸仪器为机械式，三点接触被测表面（二点为轮，一点为铅芯）始终保证铅笔与试验表面成45°夹角，用手推动仪器滑动，铅笔就在漆膜上划出相应轨迹来。

换用不同铅笔划不同痕迹，据此可判定涂膜的硬度值。

- 1 -- 2 -三、结构说明53-轮子6-砝码 9-铅笔芯图2 铅笔削好后的示意图四、测量程序4.1 试板规定除非有客户要求或另有商定，测试样品取涂装工序完成之产品；当产品涂装面宽或长小于1cm 时需制作测试样板，样板规格50x120 mm 或70x150mm 平板，涂层施工工艺需与产品工艺保持完全一致。

4.2 试验用铅笔的规定用削笔刀削去木杆部分，使笔芯呈圆柱状露出约5~6mm ，切不可松动或削伤笔芯。

然后在坚硬的平面上放置No.400砂纸，将笔芯垂直靠在砂纸上画圈圈，研磨，直至笔尖磨成平面，边缘锐利为止，边缘不得有破碎或缺口。

（铅笔使用一次后要旋转180°再用或重磨后使用）4.3 测试步骤4.3.1 将水平垫块放在仪器本体之下。

取出相应规格准备好的铅笔（从最硬的铅芯开始），斜插入检测小车上倾斜45度的孔内。

铅笔硬度计操作方法
铅笔硬度计又称HB测定仪，是一种用来测量铅笔、炭笔、钢笔等写具硬度的仪器。

其操作方法如下：
1. 准备工作：将铅笔硬度计置于平稳的桌面上，并保持仪器水平放置，使示范针在垂直状态下自由下落。

2. 测量方法：取一支要测量的铅笔，竖直插入仪器中心，使其自然下降。

当示范针停止后，读取硬度值。

3. 测量重复性：对同一支铅笔进行多次测量，取平均值作为该笔的硬度值。

4. 测量范围：铅笔硬度计测量范围为9B-9H。

其中，H代表铅芯硬度越硬，数字越大。

B代表铅芯黑度越深，数字越大。

5. 注意事项：操作时要保持仪器平放，不可倾斜或晃动，避免示范针卡死或挂钩影响测量结果。

同时要清洁仪器表面和测量部位，以免灰尘、油渍等污物影响测量精度。
