下载文档原格式
铅笔硬度测试标准铅笔硬度是指铅笔芯的硬度程度，通常用来表示铅笔书写时的黑度和书写感觉。
硬度测试是针对铅笔芯的物理性能进行的，通过一定的测试方法和标准来评价铅笔芯的硬度。
铅笔硬度测试标准是为了保证铅笔芯的质量，使得铅笔书写的黑度和书写感觉符合用户的需求。
一、硬度测试方法。
1. 针对铅笔芯的硬度测试，通常采用HB硬度测试仪进行。
测试仪的原理是利用一定的力量将铅笔芯压入被测材料中，然后根据压入的深度来判断铅笔芯的硬度。
2. 硬度测试方法需要在一定的环境条件下进行，包括温度、湿度等因素的控制。
这样可以保证测试结果的准确性和可比性。
3. 硬度测试方法需要对被测材料进行标准化处理，包括尺寸、形状等方面的要求。
这样可以保证测试结果的可靠性和有效性。
二、硬度测试标准。
1. 铅笔硬度测试标准通常由国家标准化组织或行业协会制定和发布。
这些标准包括测试方法、测试条件、测试设备、测试步骤等内容，旨在保证铅笔芯硬度测试的科学性和准确性。
2. 硬度测试标准通常包括对被测材料的要求，包括硬度范围、误差范围、重复性等方面的要求。
这些要求旨在保证铅笔芯的硬度符合用户的需求。
3. 硬度测试标准还包括对测试设备的要求，包括精度、稳定性、可靠性等方面的要求。
这些要求旨在保证测试设备能够准确地进行铅笔硬度测试。
三、硬度测试结果的评价。
1. 硬度测试结果通常以数值的形式表示，包括硬度值、误差范围等内容。
这些数值可以直观地反映铅笔芯的硬度程度。
2. 硬度测试结果需要进行数据分析和评价，包括对测试结果的合格性、稳定性、可靠性等方面进行评价。
这样可以判断铅笔芯的硬度是否符合要求。
3. 硬度测试结果还需要与标准进行比对，判断铅笔芯的硬度是否符合标准要求。
这样可以确定铅笔芯的质量是否合格。
四、硬度测试的意义。
1. 铅笔硬度测试是保证铅笔芯质量的重要手段，可以有效地控制铅笔芯的硬度，保证铅笔书写的黑度和书写感觉符合用户的需求。
2. 硬度测试可以帮助铅笔生产企业进行质量控制，保证铅笔产品的质量稳定性和可靠性。
铅笔硬度测试判定标准《铅笔硬度测试判定标准大揭秘》嘿，朋友们！你们知道吗？在这个充满奇妙事物的世界里，有一种测试标准就像是一位默默守护的卫士，决定着各种物品表面的“坚强程度”，那就是铅笔硬度测试判定标准！这可不是开玩笑哦，要是不了解它，那在很多领域可就要出大乱子啦！一、什么是铅笔硬度测试“铅笔大冒险：探寻硬度的秘密之旅”。
在铅笔硬度测试的世界里，铅笔可不是用来写字那么简单啦，它们变成了厉害的“探测神器”！就好像侦探拿着放大镜寻找线索一样，铅笔在这里要找出物品表面的硬度秘密。
我们用不同硬度的铅笔在物品表面划动，根据是否留下痕迹来判断硬度的高低，这就像是一场有趣的“硬度大挑战”！比如说，要是用 2H 的铅笔划了没痕迹，而用 H 的铅笔划了有痕迹，那我们就知道这个物品表面的硬度在 H 和2H 之间啦。
二、铅笔硬度的级别划分“硬度等级大阅兵：从软萌到刚强”。
铅笔硬度可是有一套严格的级别划分哦，就像军队里的军衔一样分明！从最软的 9B 开始，一路到最硬的9H，简直就是一个从软萌到刚强的“硬度大阅兵”。
9B 就像是个柔软的小绵羊，轻轻一划就能留下痕迹；而 9H 则是坚硬的“钢铁侠”，想让它留下痕迹可不容易呢！比如说，在测试油漆表面硬度时，我们可以从较软的铅笔开始尝试，逐渐升级，直到找到刚好能留下痕迹的那一级，就知道这个油漆的硬度级别啦。
三、影响铅笔硬度测试结果的因素“干扰因素大作战：打败那些捣乱鬼”。
哎呀呀，在进行铅笔硬度测试时，可不能让那些“捣乱鬼”来干扰我们的结果呀！温度、湿度这些家伙都可能来捣乱哦。
就好像你在跑步时突然吹来一阵风，会影响你的速度一样。
比如说，如果测试环境太潮湿，可能会让铅笔的痕迹变得不清晰，影响我们对硬度的判断呢。
所以呀，我们要像勇敢的战士一样，打败这些“干扰因素大作战”中的捣乱鬼，确保测试结果的准确性。
四、如何正确进行铅笔硬度测试“测试秘籍大公开：成为高手的捷径”。
想知道怎么正确进行铅笔硬度测试吗？那就跟着我来看看这个“测试秘籍大公开”吧！首先，要选择合适的铅笔，不能随便拿一支就上呀；然后，要以稳定的力度和角度划动铅笔，不能一会儿轻一会儿重的。

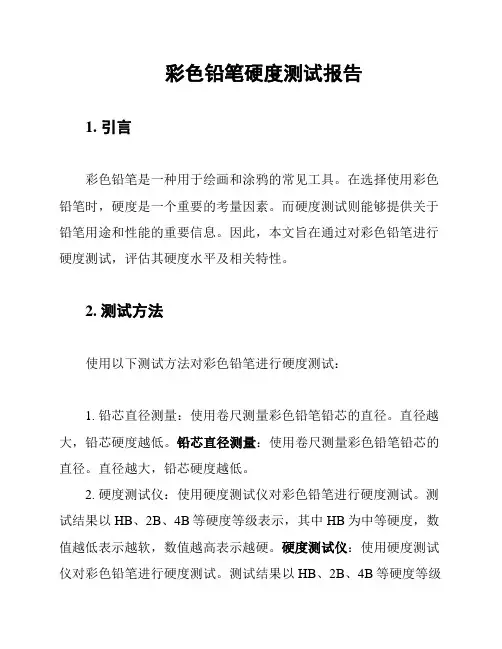

彩色铅笔硬度测试报告1. 引言彩色铅笔是一种用于绘画和涂鸦的常见工具。
在选择使用彩色铅笔时，硬度是一个重要的考量因素。
而硬度测试则能够提供关于铅笔用途和性能的重要信息。
因此，本文旨在通过对彩色铅笔进行硬度测试，评估其硬度水平及相关特性。
2. 测试方法使用以下测试方法对彩色铅笔进行硬度测试：1. 铅芯直径测量：使用卷尺测量彩色铅笔铅芯的直径。
直径越大，铅芯硬度越低。
铅芯直径测量：使用卷尺测量彩色铅笔铅芯的直径。
直径越大，铅芯硬度越低。
2. 硬度测试仪：使用硬度测试仪对彩色铅笔进行硬度测试。
测试结果以HB、2B、4B等硬度等级表示，其中HB为中等硬度，数值越低表示越软，数值越高表示越硬。
硬度测试仪：使用硬度测试仪对彩色铅笔进行硬度测试。
测试结果以HB、2B、4B等硬度等级表示，其中HB为中等硬度，数值越低表示越软，数值越高表示越硬。
3. 划痕测试：使用彩色铅笔在不同硬度等级的纸上进行划痕测试，观察划痕的深度和宽度，并对彩色铅笔在不同硬度下的使用效果进行评估。
划痕测试：使用彩色铅笔在不同硬度等级的纸上进行划痕测试，观察划痕的深度和宽度，并对彩色铅笔在不同硬度下的使用效果进行评估。
3. 测试结果通过以上测试方法，我们得出了以下测试结果：1. 铅芯直径测量：彩色铅笔的铅芯直径范围在0.7mm至2.0mm之间，直径越大说明铅芯越软，适合绘画和涂鸦；直径越小说明铅芯越硬，适合绘制细节和草稿。
铅芯直径测量：彩色铅笔的铅芯直径范围在0.7mm至2.0mm之间，直径越大说明铅芯越软，适合绘画和涂鸦；直径越小说明铅芯越硬，适合绘制细节和草稿。
2. 硬度测试仪：彩色铅笔的硬度等级从HB到6B不等。
HB为中等硬度，适合绘画和涂鸦；硬度等级逐渐增加表示铅芯越硬，适合绘制骨架和精细线条；硬度等级逐渐减小表示铅芯越软，适合绘制柔和和渐变效果。
硬度测试仪：彩色铅笔的硬度等级从HB到6B不等。
HB为中等硬度，适合绘画和涂鸦；硬度等级逐渐增加表示铅芯越硬，适合绘制骨架和精细线条；硬度等级逐渐减小表示铅芯越软，适合绘制柔和和渐变效果。
鉛筆硬度測試膜層的標准測試方法此標准是在固定指示D3363下建立的;緊跟指示的數據表示最初釆納的年份,或在修改的情況下,則表示最后修改的年份,圓括號里的數據表示最后再批准年份.上標字母(є)表示最后修訂版或再批准后的編輯更換.1.範圍1.1根據所知硬度的圖畫或鉛筆引線,此測試方法包括為襯底上烤漆層膜層硬度做快速測定的一個程序.1.2此測試方法與ISO 15184里的內容相似(但不完全相等).1.3把SI單位所述的數據作標准,圓括里所給的數據僅供參考.1.4此標准沒有記下所有的安全信息,如果有,那么就結合使用.此標准使用者的責任是,在使用前建立適當的安全與健康慣例,及決定調整局限性的適用性.2.參考文件2.1其它標准:ISO 15184,用鉛筆測試來測試膜層硬度的測定.3.測試方法概況3.1將一個已噴漆面板放置于穩固的水平表面.操作員緊握鉛筆,以一個與面板45°角來划一條長6.5-mm(1/4-in)的線.此過程用最硬的鉛筆開始然后繼續對其中的任何一末端點來划下硬度刻度:一,鉛筆不會切掉或削除膜層(鉛筆硬度),或二,鉛筆不會刮傷膜層(刮傷硬度).4.重要性及使用4.1鉛筆硬度測試多年用于烤漆層工業來測定清晰的且有顏料的烤漆膜層的硬度.此測試方法同樣用于測定這些烤漆層的凝固,尤其是當用加熱來使它干燥的時候.4.2此測試方法在一個實驗室里的發展性的工作與生產管制測試上尤其有用.在不同的實驗室使用不同的鉛筆與不同的面板時,所取得的結果都可能發生變化.所取得的每個結果都要標准化所使用的引線硬度所遵循的方法.4.3如果此測試方法用作一個為購買協議的基礎,那么,如果在買方與賣方同意的所給出的一套鉛筆來划線,那么將會達到最大精確度.5.儀器5.1符合以下硬度刻度的一套校准的圖畫引線圈(更好)或相等的校准的木制鉛筆引線:6B-5B-4B-3B-2B-B-HB-F-H-2H-3H-4H-5H-6HSofter Harder(1)把兩條相鄰的引線之間的差看成一個硬度單位.5.2如果要使用,那么有為畫引線的機械引線固定器.5.3如果要使用,那么有為對切邊木鉛筆有幫助的機械磨具,繪圖員型.5.4研磨紙,研磨號為400.6.測試樣品與條件6.1用適當的方法將襯底表面塗上塗料且適當凝固,或從已噴漆庫存里取出代表面板.所使用的面板的凝固條件,塗層壽命優先于買賣雙方達成協議的限制內的測試.6.2烤漆膜層厚度是在詳細說明或買賣雙方達成協議的情況下來塗的.6.3在23±2℃(73.5±3.5℉)與50±5%的相關濕度下做此測試.7.程序7.1對于木鉛筆,從每支鉛筆點削除大約5至6mm(3/16到1/4 in.), 使用一個繪圖員型機械磨具,然后很小心地划一條未受干擾,沒有記號,光滑圓筒的引線.握信鉛筆固定器且于研磨紙90°角(當使用圖畫引線時),以恰好90°角在研磨紙上擦拭引線,直到一個此擦試部分變平坦,光滑且成圓形,而且在所擦拭部分沒有屑與缺口.在一個平坦的馬達驅動器磁盤上粘牢的研磨紙的所擦拭部分.以90°角支撐鉛筆來旋轉磁盤,可再生地取得一個一致平坦引線末端.7.2將已塗漆面板放置于一個平坦,穩固,水平的表面.以最牢固的引線開始,操作員緊握鉛筆或引線固定器,以一個與面板45°角(此點遠離操作員)來划線.對于切掉或刮傷膜層或對于弄碎引線邊,向下與向前施加足夠一致的壓力.建議所畫線長度為6.5mm(1/4 in.)7.3重復畫下刻度的過程,直到鉛筆不能刺穿膜層到襯底,且至少3mm(1/8in.)的距離(見8.1.1)注意1----操作員須密切觀察切掉或刮傷膜層.有此末道漆可能包括對膜層有潤滑效果的混合物.檢驗時,須注意用視覺與手指甲的感覺來檢驗.注意2-----有利于測試,如果引線尖邊有輕微破碎或弄損的話,那么引線須再削尖.7.4繼續此過程,直到鉛筆既不能刺穿又不能刮傷膜層表面為止.除了一個切口(凹痕)被認為是刮傷,其余的任何膜層外觀損傷不視為刮傷.記下凹痕與刮傷硬度的每一個末端點(如果可適用的話)(見8.1).注意3-----對于一些膜層,此兩個末端點都可辨別.8.匯報8.1匯報以下信息:8.1.1有以下兩個末端點:8.1.1.1凹痕硬度------用最硬的鉛筆在膜層上划一條長度至少為3mm(1/8in>)的線.8.1.1.2刮傷硬度-----最硬的鉛筆不會划裂或刮傷膜層.8.1.2引線的划法與類別或鉛筆的使用8.1.3此標准條件的任何偏離,包括末道漆的粗糙程度.9.精確度與偏離9.1精確度----用面板上三種不同的膜層在一個interlaboratory里用此測試方法.十個實驗室和操作員在實驗室之間通過轉換引線與面板來重復此測試方法,在實驗室內的標准偏離是0.52,而在實驗室之間的標准偏離是0.61.基于這些偏離,以下標准使用于以一個95%可信度水平來判斷結果的可接受性:9.1.1重復性-----如果在5.1所述的在刻度上多于一支鉛筆單位,操作員在一個實驗室內使用相同的鉛筆與面板所取得的結果不同的話,那么就值得懷疑.9.1.2再生性-----如果在5.1所述的在刻度上多于一支鉛筆單位,操作員在不同的實驗室里使用相同的鉛筆與面板或使用不同的鉛筆與面板所取得的至少兩種測定的每一種方法的兩種結果不同的話,那么就值得懷疑.9.1.3偏離-----因為沒有可接受物料適合在測試鉛筆硬度的測試方法程序中測定偏離,所有不能測定偏離.10.關鍵詞10.1硬度(刮傷);鉛筆硬度.。
jisk5400铅笔硬度测试方法1. 概述•任务名称： jisk5400铅笔硬度测试方法•任务要求：编写一个不少于2000字的内容，介绍jisk5400铅笔硬度测试方法•内容目标：全面详细、完整且深入地介绍jisk5400铅笔硬度测试方法本文将全面介绍jisk5400铅笔硬度测试方法，包括测试原理、测试步骤、测试仪器以及结果解读等内容。
希望通过本文的介绍，读者能够更好地了解和掌握jisk5400铅笔硬度测试方法。
2. 测试原理•jisk5400铅笔硬度测试方法是一种用于测定铅笔硬度的标准测试方法。
它通过将一根特定硬度的铅笔在一定压力下划过样品表面，通过观察铅笔在样品上划痕的情况来确定样品的硬度。
•根据测试结果，可以将铅笔硬度分为HB、B、H三个等级。
其中，HB表示硬度适中，B表示较软，H表示较硬。
硬度值越高，表示材料越硬。
3. 测试步骤以下是jisk5400铅笔硬度测试的基本步骤：1.准备测试样品：将待测试的材料切割成适当大小的样品，确保样品表面光洁无明显划痕。
2.准备测试仪器：将测试仪器设置在水平台面上，确保测试仪器稳定并垂直于样品表面。
3.准备测试铅笔：根据需要选择硬度为HB、B或H的测试铅笔。
4.垂直划痕：将测试铅笔垂直放置在测试仪器的夹具上，然后将样品放在测试台面上。
用手握住测试铅笔，以一定的压力将铅笔划过样品表面，注意保持平稳速度。
5.观察划痕情况：观察样品表面产生的划痕，根据划痕的深浅和形态来判断样品的硬度等级。
6.记录测试结果：将测试结果记录下来，并按照规定的等级进行分类。
7.分析结果：根据测试结果，分析样品的硬度等级，并进行进一步判断和应用。
4. 测试仪器jisk5400铅笔硬度测试需要使用一定的测试仪器，主要包括以下几种：•测试台面：用于放置待测试样品的平坦台面，要求水平度高。
•测试夹具：用于固定测试铅笔的夹具，确保铅笔垂直划过样品表面。
•测试铅笔：根据需要选择硬度为HB、B或H的测试铅笔，用于测试样品硬度。
标准ASTM D3363-2005《铅笔试验法测定涂膜硬度的标准试验方法》通过硬度已知的绘图铅芯或铅笔芯，以快速而经济的方式确定基底上有机涂层的涂膜硬度。
本试验方法尤其适用于在单独实验室中进行的研发性项目和生产控制试验，当各实验室使用了不同的铅笔和涂层板时，所获得的试验结果也可能会相同。
应不遗余力地将使用铅芯的硬度和采用技术标准化。
1.适用范围1.1 本试验方法涉及以下步骤，即，通过硬度已知的绘图铅芯或铅笔芯，以快速而经济的方式确定基底上有机涂层的涂膜硬度。
1.2 本试验方法在内容上（而不是在技术上）与ISO 15184相似。
1.3 应将以国际单位(SI) 单位规定的数值视为标准值。
括号中给出的数值仅供参考。
1.4 本标准并不旨在论述所有与标准使用有关的安全问题（如有）。
在使用本标准之前，用户有责任制定合适的安全健康规程，并确定规章性限制条件的适用性。
2.参考文件2.1 其他标准：ISO 15184，铅笔试验法测定涂膜硬度3.试验方法摘要3.1 在稳固的水平面上放置涂层板。
使铅笔以45°角（指向操作员对面）牢固靠在涂膜上，并一次将其推离操作员6.5-mm（1/4-in.）。
执行该步骤时，首先使用最硬的铅笔，然后按硬度标度逐渐降低硬度继续进行，直至达到两个终点之一：一个终点为铅笔不会切入或凿入涂膜（铅笔硬度），另一个终点为铅笔不会划伤涂膜（抗刮硬度）。
4.意义和用途4.1 多年来，涂料业使用铅笔硬度测量法来确定透明和着色有机涂膜的硬度。
还将本试验方法用于确定此类涂层的固化，尤其是在通过加热强制干燥的情况下。
4.2 本试验方法尤其适用于在单独实验室中进行的研发性项目和生产控制试验。
应认识到，当各实验室使用了不同的铅笔和涂层板时，所获得的试验结果也可能会相同。
应不遗余力地将使用铅芯的硬度和采用技术标准化。
4.3 若将本试验方法作为采购协议的基础，则需达到最高精度，但前提条件是买卖双方需达成协议，指定一组基准铅笔。
铅笔硬度测试标准检查与测试方法一：检查及测试目的检查涂层的在不同硬度铅笔下划伤情况,测试确认相对硬度,以防止在正常使用时不至划伤产品外观,确保产品品质。
五：测试要求及操作步骤： 1. 测试之前对产品进行全面外观检查。
2. 如图将选择好硬度的铅笔削好,铅笔芯长度为5-6mm.. 1）根据右图将铅笔削好2) 铅笔垂直于沙子布打磨,使铅笔芯磨成一个平面，且这个磨成的平面与铅笔长度方向轴垂直成90度角.笔芯磨成的粉末要清理.3) 铅笔与测试表面呈45度角,4) 将铅笔固定到测试仪上，测试重量设置为750克 5) 以1mm/s 的速度沿被测面推动测试仪至少6.5mm 6) 铅笔笔尖远离操作者, 7) 划的方向是远离操作者 8) 如果被测试样品形状不规则,需把样品分成小块,以完成测试. 9) 需要在产品冷态和热态(工作时会产生热量)分别测试. 5.测试时对测试产品检查。
如检查发现铅笔切开大于3mm 长度的凹痕,使用硬度低一级的铅笔继续测试,直到切开凹痕<3mm 或没有凹痕如果笔芯在移动中碎裂或断开,则停止此硬度测试.更换高一级硬度的铅笔测试. 6. 完成步骤5的检查,判断被测样品的硬度。
7. 填写完整的测试报告.二：检查及测试用器材名称规格说明往复式线性耐磨耗仪0.75Kg / 铅笔 2B~2H 品牌：中华打磨用沙纸 400#水砂纸 /三：选用标准： ASTM D-3363 ISO15184-1996/GB6739-20 四：适用范围：标准铅笔硬度测试标准铅笔硬度之定义: A. 铅笔硬度从软到硬依次分为2B, B, HB, F, H, 2H B. 区分油漆硬度的铅笔划凹痕的标准是3mm.或者是笔芯是否碎裂或断开六：合格标准1. 塑胶底材≥ HB 金属底材≥ 2H 备注：1) 此方法参考ASTM:D3363-052) 如果有客户测试方法按客户测试方法更改记录：制订审核批准日期签名Trust Hu 文件名称：标准检查与测试方法文件编号：版本：A/0页码：第1页共1页。

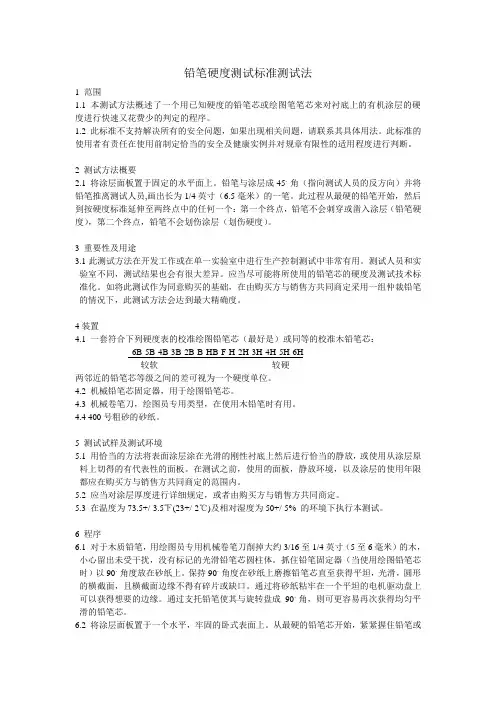

铅笔硬度测试标准测试法1 范围1.1 本测试方法概述了一个用已知硬度的铅笔芯或绘图笔笔芯来对衬底上的有机涂层的硬度进行快速又花费少的判定的程序。
1.2 此标准不支持解决所有的安全问题，如果出现相关问题，请联系其具体用法。
此标准的使用者有责任在使用前制定恰当的安全及健康实例并对规章有限性的适用程度进行判断。
2 测试方法概要2.1 将涂层面板置于固定的水平面上。
铅笔与涂层成45。
角（指向测试人员的反方向）并将铅笔推离测试人员,画出长为1/4英寸（6.5毫米）的一笔。
此过程从最硬的铅笔开始，然后到按硬度标准延伸至两终点中的任何一个：第一个终点，铅笔不会刺穿或凿入涂层（铅笔硬度），第二个终点，铅笔不会划伤涂层（划伤硬度）。
3 重要性及用途3.1此测试方法在开发工作或在单一实验室中进行生产控制测试中非常有用。
测试人员和实验室不同，测试结果也会有很大差异。
应当尽可能将所使用的铅笔芯的硬度及测试技术标准化。
如将此测试作为同意购买的基础，在由购买方与销售方共同商定采用一组仲裁铅笔的情况下，此测试方法会达到最大精确度。
4装置4.1 一套符合下列硬度表的校准绘图铅笔芯（最好是）或同等的校准木铅笔芯：6B-5B-4B-3B-2B-B-HB-F-H-2H-3H-4H-5H-6H较软较硬两邻近的铅笔芯等级之间的差可视为一个硬度单位。
4.2 机械铅笔芯固定器，用于绘图铅笔芯。
4.3 机械卷笔刀，绘图员专用类型，在使用木铅笔时有用。
4.4 400号粗砂的砂纸。
5 测试试样及测试环境5.1 用恰当的方法将表面涂层涂在光滑的刚性衬底上然后进行恰当的静放，或使用从涂层原料上切得的有代表性的面板。
在测试之前，使用的面板，静放环境，以及涂层的使用年限都应在购买方与销售方共同商定的范围内。
5.2 应当对涂层厚度进行详细规定，或者由购买方与销售方共同商定。
5.3 在温度为73.5+/-3.5℉(23+/-2℃)及相对湿度为50+/-5% 的环境下执行本测试。
涂层铅笔硬度的标准测试方法. 范围本标准给出了一种快速、廉价的方法来确定基材上有机涂层的铅笔硬度。
这一方法在内容上与相近，但在技术上并不等同。
本标准中采用单位。
圆括弧中给出的数值仅供参考。
. 参考文件. 方法概述将涂层样品放在水平面上。
握紧铅笔，使其与样品表面呈度角（笔尖远离操作者），然后向远离操作者的方向划出一条的线。
从最硬的铅笔用起，依次降低所使用铅笔的硬度，直到出现下面任一情况后停止。
一是铅笔不会切入涂层，或者说不会刮破涂层（铅笔硬度）；二是铅笔不会擦伤涂层（擦伤硬度）。
. 应用铅笔硬度测试长期以来都被涂料工业用来确定清漆或色漆漆膜的硬度。
这一方法同样也被用于确定这些涂层的固化程度，尤其是用热进行强化干燥时。
这一方法尤其适用于产品开发和单一实验室中的质量控制检测。
应该注意的一点是，当使用不同的铅笔和样品时，不同实验室得到的结果是不同的。
应当尽量使所使用的铅笔芯和实验技术标准化。
如果这一方法用于为购买合同提供依据，则在双方商定所用铅笔的前提下，尽可能提高实验精度。
. 仪器一系列校准过的绘图笔芯（优先采用）或等同的校准过的铅笔。
其硬度应满足以下规格：硬软HHHHHHFHBBBBBBB6543223456-------------相邻两个笔芯之间的差异可视为一个硬度单位。
如果使用绘图笔芯，需要有机械笔芯固定器。
机械削刀，用于修整铅笔。
号砂纸. 样品和实验条件用适当的方法在光滑坚硬的基材表面上上一层涂层并使其固化，或者从存货上截取一些有代表性的样品。
所使用的基材，固化条件，实验前涂层的老化等都应在买卖双方商定的界限范围内。
涂层的厚度应该符合规范要求，或由买卖双方认可。
实验应在以下条件下进行：（±）℃，相对湿度（±）％. 实验步骤对于铅笔，用削刀削去木头，露出的笔芯，小心保证笔芯为未损坏的圆柱形。
使铅笔固定器（当使用绘图笔芯时）与砂纸垂直，保持这种垂直状态打磨笔芯的头，直至得到一个光滑平整的圆截面，截面周边没有碎片或缺口。
铅笔硬度计使用方法1、适用范围本方法规定了用已知硬度的铅笔，测定涂层表面相对硬度，可采用手工操作和仪器操作，仲裁试验用仪器操作。
2、试样试样应平整、无油污、无损伤。
3、试样处置和试验环境试验前，待测试样应在23±2℃环境中至少放置24h，试验也应在同样的环境中进行。
仲裁试验应在温度为23±2℃，相对湿度为50%±5%的环境中放置和试验。
4、仪器和材料a. 一组符合GB 149的高级绘图铅笔，铅笔标号为6H、5H、4H、3H、2H、H、F、HB、B、2B、3B、4B、5B、6B，其中6H最硬，最软，由6H到6B硬度递减。
推荐使用中华牌高级绘图铅笔，也可由供需双方商定采用其他牌号的铅笔;b. 削笔刀;c. 涂膜铅笔划痕硬度计;d. 400#砂纸。
5、试验步骤5.1 用削笔刀将铅笔削至露出4-6mm柱型笔芯(不可松动或削伤笔芯)，握住铅笔使其与400#砂纸面垂直，在砂纸上磨划，直至获得端面平整，边缘锐利的笔端为止(边缘不得有破碎或缺口)，铅笔使用一次后要旋转180°再用或重磨后使用。
5.2 手工操作程序把试样固定在水平台面上，握住已削磨的铅笔使其与涂层成45°角，用力以约1mm/s的速度向前推进，用力程度以使铅笔边缘破碎或犁破涂层为宜。
从最硬的铅笔开始，用每级铅笔划5次，5次中若有两次能犁破涂层则换用较软的铅笔一支，直至找出5次中至少有4次不能犁破涂层的铅笔为止，此铅笔的硬度即为被测涂层的铅笔硬度。
5.3 仪器操作程序削磨好的铅笔装入仪器夹具内，将试样待测面朝上固定在仪器的试样台上。
调节水平砝码使铅笔对试样表面负荷为零，然后加上1±0.05kg的砝码。
让试样与铅笔反向移动3mm，移动速度约为0.5mm/s。
转动铅笔使无损伤的铅芯边缘接触涂层，并变换试验位置，依次犁划5次，从最硬的铅笔开始试验，5次中若有两次能犁破涂层则换用较软的铅笔一支，直至找出5次中至少有4次不能犁破涂层的铅笔为止，此铅笔的硬度即为被测涂层的铅笔硬度。
检查及测试项目：铅笔硬度测试（Pencil Hardness Test ） 一：检查及测试目的检查涂层的在不同硬度铅笔下划伤情况,测试确认相对硬度,以防止在正常使用时不至划伤产品外观,确保产品品质。
五：测试要求及操作步骤： 1. 测试之前对产品进行全面外观检查。
2. 如图将选择好硬度的铅笔削好,铅笔芯长度为5-6mm.. 1） 根据右图将铅笔削好2) 铅笔垂直于沙子布打磨,使铅笔芯磨成一个平面，且这个磨成的平面与铅笔长度方向轴垂直成90度角.笔芯磨成的粉末要清理.3) 铅笔与测试表面呈45度角,4) 将铅笔固定到测试仪上，测试重量设置为750克 5) 以1mm/s 的速度沿被测面推动测试仪至少6.5mm 6) 铅笔笔尖远离操作者, 7) 划的方向是远离操作者 8) 如果被测试样品形状不规则,需把样品分成小块,以完成测试. 9) 需要在产品冷态和热态(工作时会产生热量)分别测试. 5.测试时对测试产品检查。
如检查发现铅笔切开大于3mm 长度的凹痕,使用硬度低一级的铅笔继续测试,直到切开凹痕<3mm 或没有凹痕 如果笔芯在移动中碎裂或断开,则停止此硬度测试.更换高一级硬度的铅笔测试. 6. 完成步骤5的检查,判断被测样品的硬度。
7. 填写完整的测试报告.二：检查及测试用器材名称 规格 说明往复式线性耐磨耗仪0.75Kg / 铅笔 2B~2H 品牌：中华打磨用沙纸 400#水砂纸 /三：选用标准： ASTM D-3363 ISO15184-1996/GB6739-20 四：适用范围：标准铅笔硬度测试 标准铅笔硬度之定义: A. 铅笔硬度从软到硬依次分为2B, B, HB, F, H, 2H B. 区分油漆硬度的铅笔划凹痕的标准是3mm.或者是笔芯是否碎裂或断开 六：合格标准 1. 塑胶底材 ≥ HB 金属底材 ≥ 2H 备注：1) 此方法参考ASTM:D3363-052) 如果有客户测试方法按客户测试方法更改记录：制订 审核 批准 日期签名Trust Hu 文件名称：标准检查与测试方法文件编号：版本：A/0页码：第1页共1页。
划痕硬度测试：铅笔法划针法划痕法涂料在各种应用中饰演侧紧要的角色，涂膜的硬度是衡量其性能的一个关键参数。
划痕硬度测试是一种常用的方法，用于评估涂膜的硬度，以确保其充足特定应用的要求。
本文将介绍划痕硬度测试的方法和紧要性。
1.铅笔硬度法铅笔硬度法是一种常用的划痕硬度测试方法，可用于现场测试刚性底材上的涂膜硬度。
该方法通常分为手工操作和仪器试验两种。
手工操作：手工操作时，使用已知硬度的铅笔来测试涂膜的硬度。
测试者将铅笔与样板成45°角，用刚好不折断铅芯的力向前推。
结果以刚好不起划痕的硬度表示。
仪器试验：仪器试验时，通常使用符合标准的高级绘图铅笔。
仪器型号如QHQ型铅笔法划痕硬度仪。
不同国家接受不同的铅笔硬度分级，我国国家标准GB673986规定了从6H到6B的13级硬度等级，6H最硬，6B最软。
2.划针测定法划针测定法是一种使用仪器的方法，通过仪器的针尖来划伤涂膜以测试其硬度。
划针测定法的优点在于它供应了更精准明确的硬度评估，而且可以使用自动型或手动型仪器。
自动型仪器：自动型划针测定仪器可以通过导电性直接显示结果，通常使用于涂层的大规模生产和质量掌控。
手动型仪器：手动型划针测定仪器需要操作员手动推动仪器的针尖，适用于试验室和小规模生产中的硬度测试。
3.划痕硬度的紧要性划痕硬度测试在涂料工业中具有紧要的作用：质量掌控：通过划痕硬度测试，制造商可以确保涂料的硬度充足产品标准和客户的要求，从而供应高质量的涂装产品。
性能评估：涂膜硬度反映了模量、抗拉强度和附着力等性能的组合。
硬度测试有助于评估涂膜的耐磨性和耐划伤性能。
涂膜选择：划痕硬度测试可以帮助制造商选择适合特定应用的涂料类型和配方。
涂膜耐久性：了解涂膜的硬度有助于推想其在实际使用中的耐久性和寿命。
总之，划痕硬度测试是评估涂膜硬度的紧要方法，对于确保涂膜在各种应用中的性能和质量至关紧要。
制造商可以依据不同应用需求选择合适的测试方法，以确保其涂膜充足特定的硬度要求。
铅笔硬度测试报告背景介绍铅笔硬度是指铅芯的软硬程度，通常用来描述铅芯在书写或绘画时的特性。
通过测试铅笔硬度，我们可以确定铅芯的硬度级别，从而选择适合不同用途的铅笔。
测试目的本次测试旨在评估不同铅芯硬度级别的铅笔在书写和绘画中的表现，以帮助用户了解铅笔硬度对书写和绘画的影响。
测试步骤1. 准备测试材料•不同硬度级别的铅笔（例如H、HB、2B、4B等）•书写纸或绘画纸•铅笔刀或削笔机2. 测试书写•使用每种硬度级别的铅笔书写一段文字，记录书写的清晰度、流畅度和铅芯的耐用程度。
•通过比较文字的清晰度和流畅度，评估不同硬度级别铅笔在书写中的表现。
3. 测试绘画•使用每种硬度级别的铅笔绘制一幅简单的图案或素描。
•观察绘画的线条粗细、阴影效果和铅芯的耐久程度。
•通过比较绘画的效果，评估不同硬度级别铅笔在绘画中的表现。
4. 硬度级别评估•汇总书写和绘画测试的结果，对不同硬度级别的铅笔进行评估。
•根据书写和绘画的需求，确定最适合的硬度级别。
测试结果与分析书写测试结果•H硬度铅笔：书写清晰度高，适合绘制细节和图表，但书写流畅度稍差。
•HB硬度铅笔：书写清晰度和流畅度均衡，适合一般书写和绘画。
•2B硬度铅笔：书写流畅度高，适合快速书写和涂鸦，但清晰度较低。
•4B硬度铅笔：书写流畅度非常高，但清晰度较低，适合艺术绘画和阴影效果。
绘画测试结果•H硬度铅笔：绘画线条细且清晰，适合细致的描绘和素描。
•HB硬度铅笔：绘画线条均匀，适合一般的素描和绘画。
•2B硬度铅笔：绘画线条粗，适合快速素描和表现力强的绘画。
•4B硬度铅笔：绘画线条非常粗，适合艺术创作和强调阴影效果。
结论通过本次铅笔硬度测试，我们可以得出以下结论： - 不同硬度级别的铅笔适用于不同的书写和绘画需求。
- H硬度铅笔适合需要清晰细致的书写和绘画。
- HB硬度铅笔是一种均衡的选择，适用于大部分书写和绘画需求。
- 2B和4B硬度铅笔适合追求流畅和表现力的书写和绘画。
