铅笔硬度计使用方法

铅笔硬度计认真说明硬度计如何操作铅笔硬度计认真说明：●笔尖重负：7505g。

●铅笔规格：6B～HB～6H（13支）。

●重量：1.9Kg。

●外形尺寸：1207560mm（长宽高）。

●笔尖重负：5005g。

●铅笔规格：6B～HB～6H（13支）。

●重量：1.6Kg。

●外形尺寸：907560mm（长宽高）。

●笔尖重负：10005g。

●铅笔规格：6B～HB～6H（13支）。

●重量：2.4Kg。

●外形尺寸：1307560mm（长宽高）。

相关设备尼克斯测厚仪铅笔硬度计工作原理：本仪器紧要由铅笔架和试验台构成，铅笔架与立柱等构成四连杆结构，保证了砝码的重量垂直作用于铅笔芯与试验台的交点上，并使铅笔与试验台成45夹角，并保持不变。

试验台可横向、纵向移动，用它固定涂料样板，并使样板朝着划痕方向滑动，铅笔就在试片上划出相应轨迹来。

换用不同铅笔划不同痕迹，据此可判定涂膜的硬度值。

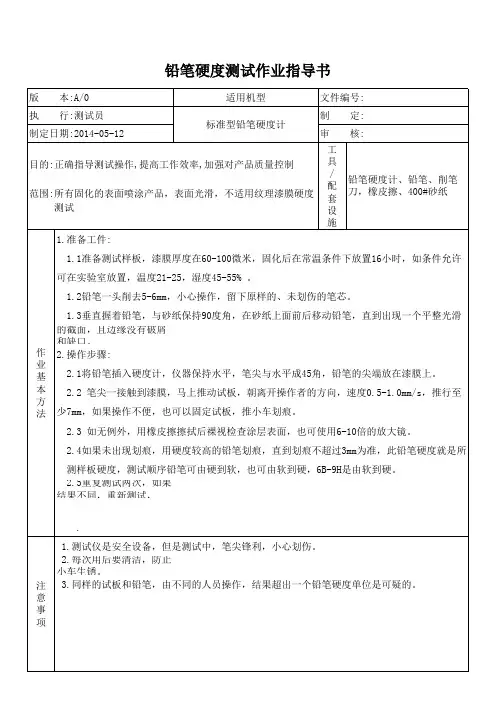

铅笔硬度计试验步骤：●用削笔刀将铅笔削至露出4—6mm柱型笔芯（不可松动或削伤笔芯），握住铅笔使其与400#砂纸面垂直，在砂纸上磨划，直至获得端面平整，边缘锋利的笔端为止（边缘不得有碎裂或缺口），铅笔使用一次后要旋转180再用或重磨后使用。

●手工操作程序：把试样固定在水平台面上，握住已削磨的铅笔使其与涂层成45角，用力以约1mm/s的速度向前推动，用力程度以使铅笔边缘碎裂或犁破涂层为宜。

从zui硬的铅笔开始，用每级铅笔划5次，5次中若有两次能犁破涂层则换用较软的铅笔一支，直至找出5次中至少有4次不能犁破涂层的铅笔为止，此铅笔的硬度即为被测涂层的铅笔硬度。

●仪器操作程序：削磨好的铅笔装入仪器夹具内，将试样待测面朝上固定在仪器的试样台上。

调整水平砝码使铅笔对试样表面负荷为零，然后加上10.05kg的砝码。

让试样与铅笔反向移动3mm，移动速度约为0.5mm/s。

转动铅笔使无损伤的铅芯边缘接触涂层，并变换试验位置，依次犁划5次，从zui硬的铅笔开始试验，5次中若有两次能犁破涂层则换用较软的铅笔一支，直至找出5次中至少有4次不能犁破涂层的铅笔为止，此铅笔的硬度即为被测涂层的铅笔硬度。

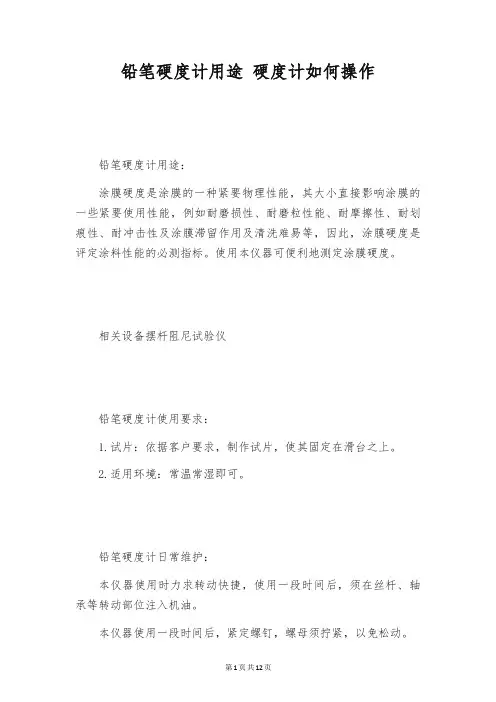

铅笔硬度计用途硬度计如何操作铅笔硬度计用途：涂膜硬度是涂膜的一种紧要物理性能，其大小直接影响涂膜的一些紧要使用性能，例如耐磨损性、耐磨粒性能、耐摩擦性、耐划痕性、耐冲击性及涂膜滞留作用及清洗难易等，因此，涂膜硬度是评定涂料性能的必测指标。

使用本仪器可便利地测定涂膜硬度。

相关设备摆杆阻尼试验仪铅笔硬度计使用要求：1.试片：依据客户要求，制作试片，使其固定在滑台之上。

2.适用环境：常温常湿即可。

铅笔硬度计日常维护：本仪器使用时力求转动快捷，使用一段时间后，须在丝杆、轴承等转动部位注入机油。

本仪器使用一段时间后，紧定螺钉，螺母须拧紧，以免松动。

铅笔硬度计本机外形尺寸：长*宽*高：450mm*150mm*270mm铅笔硬度计附件：砝码一套中华铅笔一套（6H—6B, HB）简介：该硬度计是专业从事涂料、油墨开发生产检测的仪器，广泛应用于涂料，油墨，颜料，纸张、道路等行业。

该硬度计按GB/T 6736—2023、ASTM D 3363设计，通过以确定硬度标号的铅笔在干燥后的涂膜上划痕，以未引起涂膜破坏的较硬铅笔标号来表示。

该仪器具有体积小、重量轻、操作简单科学等特点，可用于试验室，也可用于施工现场，并能在任意方向上对涂膜硬度进行检验。

使用方法：◆适用范围本方法规定了用已知硬度的铅笔，测定涂层表面相对硬度，可接受手工操作和仪器操作，仲裁试验用仪器操作。

◆试样试样应平整、无油污、无损伤。

◆试样处置和试验环境试验前，待测试样应在232℃环境中至少放置24h，试验也应在同样的环境中进行。

仲裁试验应在温度为232℃，相对湿度为50%5%的环境中放置和试验。

◆仪器和材料a. 一组符合GB 149的绘图铅笔，铅笔标号为6H、5H、4H、3H、2H、H、F、HB、B、2B、3B、4B、5B、6B，其中6H硬，软，由6H到6B硬度递减。

推举使用中华牌绘图铅笔，也可由供需双方商定接受其他牌号的铅笔；b. 削笔刀；c. 涂膜铅笔划痕硬度计；d. 400#砂纸。

XXX有限公司

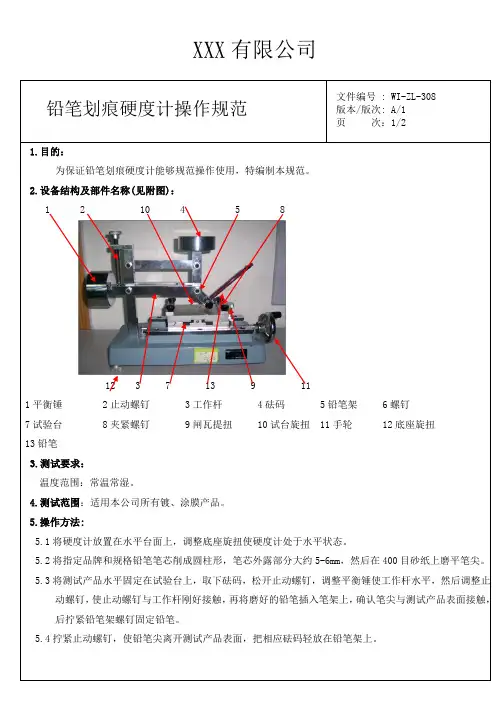

铅笔划痕硬度计操作规范文件编号 : WI-ZL-308
版本/版次: A/1
页次：1/2
1.目的：
为保证铅笔划痕硬度计能够规范操作使用，特编制本规范。

2.设备结构及部件名称(见附图)：
1 2 10 4 5 8
12 3 7 13911
1平衡锤 2止动螺钉 3工作杆 4砝码 5铅笔架 6螺钉
7试验台 8夹紧螺钉 9闸瓦提扭 10试台旋扭 11手轮 12底座旋扭
13铅笔
3.测试要求：
温度范围：常温常湿。

4.测试范围：适用本公司所有镀、涂膜产品。

5.操作方法:
5.1将硬度计放置在水平台面上，调整底座旋扭使硬度计处于水平状态。

5.2将指定品牌和规格铅笔笔芯削成圆柱形，笔芯外露部分大约5-6mm，然后在400目砂纸上磨平笔尖。

5.3将测试产品水平固定在试验台上，取下砝码，松开止动螺钉，调整平衡锤使工作杆水平，然后调整止
动螺钉，使止动螺钉与工作杆刚好接触，再将磨好的铅笔插入笔架上，确认笔尖与测试产品表面接触，后拧紧铅笔架螺钉固定铅笔。

5.4拧紧止动螺钉，使铅笔尖离开测试产品表面，把相应砝码轻放在铅笔架上。

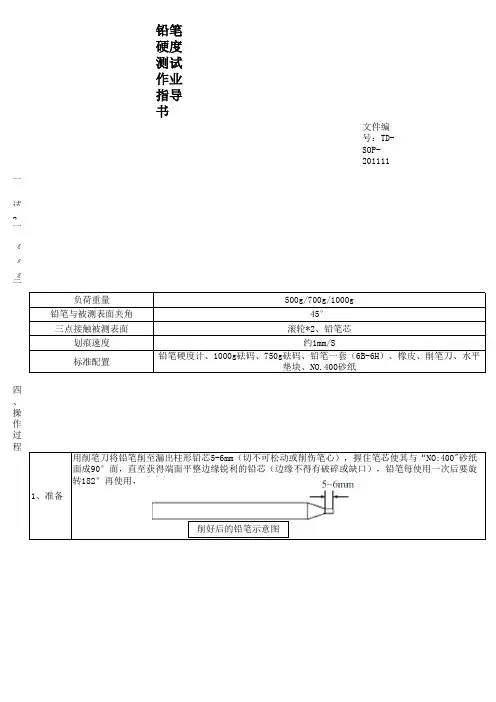

便携式铅笔硬度计说明书一、用途涂膜硬度是涂料制造、涂料使用（涂表）行业进行质量认定的必测指标。

铅笔划痕法测试涂层硬度是自八十年代以来被国际普遍采用的测试方法。

我国也已在涂料的发展研究和工业生产中推广这种测试方法。

本仪器是根据国家标准“涂膜硬度铅笔测定法”《GB6379-86》第2、3调手工操作法而设计制造的。

仪器既可这实验室使用，也可用于施工现场，并能在任意方向上对涂膜硬度进行检定。

二、结构及工作原理（参考附图）仪器为机械式，三点接触被测表面（二点为轮，一点为铅芯）始终保证铅笔与被测表面形成45°夹角，用于推动仪器运动，即可完成测试过程。

三、使用要求1、GB1279-79《漆膜一般制备法》制备验件三块，一般为平滑马口铁板120*50*（0.2-0.3）mm，或产品另行规定的底材及尺寸。

2、试验条件：按产品标准规定或施工要求的条件进行。

四、使用方法（参考附图）1、准备：用削笔刀将铅笔销至露出铅芯5-6mm（切不可松动或削伤笔芯）握住笔芯使其与“NO:400”砂纸面成90°夹角，并这砂纸上不停划圈，以摩擦笔芯端面，直至获得端面平整边缘锐利的铅芯为止（边缘不得有破碎或缺口）铅笔每次使用一次后要旋转180°再使用，或重磨后再用。

2、操作：仪器放在平整的工作台上，将垫块放在仪器下部，（如图所示）将削好的铅笔插入仪器主体孔内，铅笔棱边接触带工作台，即旋紧螺钉。

3、将仪器放在被测测试板上，用力（此力大小或使铅芯边缘破碎或犁伤涂膜），以每秒约1mm的速度向前推进。

从最硬的铅笔开始，每级铅笔犁五道3mm长的痕迹，直至找出都犁不伤涂膜的铅笔为止，此铅笔的硬度即代表所测涂膜的铅笔硬度。

本文档由斯博锐（）提供。

五、齐套每台仪器配置垫块壹个，中华高级绘图铅笔1套（6H-6B）。

注：铅笔用完后可在当地购买。

XXX有限公司
铅笔硬度计操作规范文件编号 :WI-ZL-045
版本/版次: A/1
页次：1/ 1
1.目的：
为保证手机结构件硬度测试能正确可靠地进行，特编制本使用规范。

2.制依据：
《 Q/ZX M 12.001.1-2004 手机塑料件及喷漆件测试规范》
《QHQ铅笔硬度计说明书》
3. 使用环境：
环境温度：15℃～35℃；
4.测试前准备：
4.1将硬度计放置在水平台面上。

4.2将指定品牌和规格铅笔笔芯削成圆柱形，笔芯外露部分大约0.5CM，然后在400目砂纸上磨平。

4.3将铅笔放入硬度计笔槽内，垫上基准量块。

5．试验操作：
5.1置测试样本：选取样本一个待测试面（尽可能是平面），将铅笔笔芯压在样本测试面上，笔芯与被测
试面成45度夹角；
5.2固定铅笔：将硬度计上的两颗螺丝拧紧以固定铅笔，并抽出基准量块；
5.3滑行划痕：匀速向前推动硬度计，当笔芯向前移动0.5cm时停止，拿起硬度计选择另一起点再进行测
试,共计进行5次相同操作；
5.4外观检查：检查产品表面有无划痕或划破面漆现象；
5.5记录数据:将样品表面擦拭干净后,观察样品表面的划痕情况,并记录好数据。

6．注意事项：
6.1铅笔笔芯不能外露过长,否则在测试过程中容易折断.应保持在0.5CM左右为最佳；
6.2操作过程中,尽量避免在笔尖上施加重力,从而影响测试结果；
6.3向前推动硬度计时,用力要均匀,避免因用力过大笔尖滑出样品表面落在台面上折断笔芯；
6.4仪器放入盒中,应轻拿轻放,避免仪器掉在地上或损伤；
6.5铅笔在每次测试前，应将笔芯磨平后方可进行。

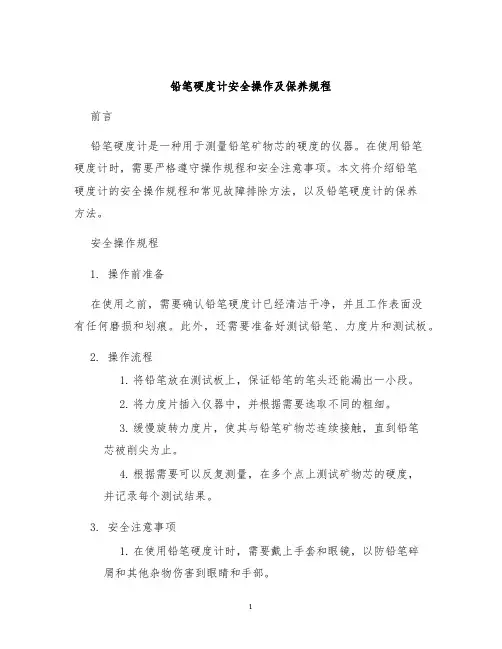

铅笔硬度计安全操作及保养规程前言铅笔硬度计是一种用于测量铅笔矿物芯的硬度的仪器。

在使用铅笔硬度计时，需要严格遵守操作规程和安全注意事项。

本文将介绍铅笔硬度计的安全操作规程和常见故障排除方法，以及铅笔硬度计的保养方法。

安全操作规程1. 操作前准备在使用之前，需要确认铅笔硬度计已经清洁干净，并且工作表面没有任何磨损和划痕。

此外，还需要准备好测试铅笔、力度片和测试板。

2. 操作流程1.将铅笔放在测试板上，保证铅笔的笔头还能漏出一小段。

2.将力度片插入仪器中，并根据需要选取不同的粗细。

3.缓慢旋转力度片，使其与铅笔矿物芯连续接触，直到铅笔芯被削尖为止。

4.根据需要可以反复测量，在多个点上测试矿物芯的硬度，并记录每个测试结果。

3. 安全注意事项1.在使用铅笔硬度计时，需要戴上手套和眼镜，以防铅笔碎屑和其他杂物伤害到眼睛和手部。

2.操作时需要小心，避免用力过大、过度磨损仪器表面和损坏仪器构件。

3.在使用铅笔硬度计时，尽量避开小孩和动物，防止不必要的伤害和危险。

常见故障排除方法1. 无法与测试铅笔连接如果铅笔硬度计无法与测试铅笔相连接，需要检查以下几个问题：1.检查测试铅笔是否插入正确、安装是否稳固。

2.检查力度片是否缺失或已经耗尽，需要及时更换。

3.检查仪器表面是否干净、无划痕，并清洁之后重新测试。

2. 粗细不均如果测试结果出现明显粗细不均的情况，需要检查以下几个问题：1.检查测试铅笔是否安装平整、稳定，如果铅笔表面不平，需进行修整。

2.检查力度片是否插入完全，如果插入不足，需要重新调整力度片的位置。

3.检查仪器表面是否干净、无划痕，并重新测试。

保养方法铅笔硬度计需要经常保养以确保其正常工作，保养方法如下：1.操作后需及时清洁仪器表面及测试铅笔，防止铅笔碎屑和其他杂物影响仪器正常工作。

2.经常检查测试铅笔和力度片是否耗损严重，如果已经耗尽，需要及时更换。

3.需要定期进行仪器内部检查和清理，保证仪器构件的稳定和正常工作。

作业序号作业名称1
作业范围2适用环境3作业程序4判定方法 4.2.针对进料实验片硬度测试判定：同一位置划透空大于10mm以上则判定为NG.反之OK.
5注意事项主要用于membrane 产品线路硬度测试;3.3.调整铅笔放入约45度角度时锁紧硬度小车螺丝，防止铅笔松动.
3.2. 将硬度计上下螺丝拧开，放入测试铅笔.
2.1.环境温度：0℃-40℃.
4.3. 将测试样品保留并记录相应测试结果.
5.2.测试铅笔不宜削得过尖，易产生断裂.铅笔头用砂纸打磨后需用布条将铅尘清洁干净后使用.
批准審核制定
4.1.针对线路硬度测试判定：检查被测线路有无透空或断线不良.如线路透空超出线宽0.1mm
2.2. 相对湿度：＜90%RH
3.1.选用中华及三菱牌2H 型铅笔，将笔头削成圆锥形,用砂纸将笔头磨平.然后
3.4. 将待测物平放在工作台上.单手握住硬度小车后滑轮两侧， 距线路1mm 处推动小车至线路5.3.测试完后需将铅笔取出平放.
5.1. 测试时注意选用符合要求之测试铅笔.具体依客户要求.
上约10cm 长.重复测试时需转动铅笔或将铅笔头用砂纸磨平，将笔尖铅尘清洁干净后再使用.
用布条将笔尖铅尘清洁干净.
及线路整条断线则判定为NG.反之OK.

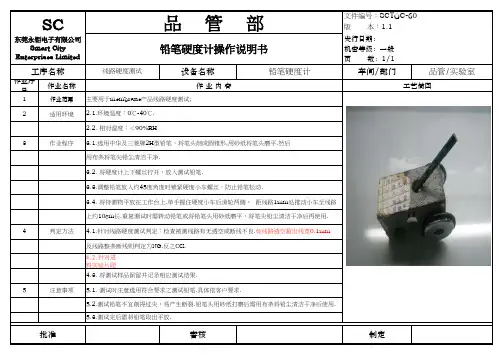

品管/实验室作 业 内 容工艺简图工序名称
线路硬度测试设备名称铅笔硬度计车间/部门 SC
东莞永钜电子有限公司
Smart City
Enterprises Limited 品 管 部文件编号：SCTQC-60版 本：1.1铅笔硬度计操作说明书
发行日期：机密等级：一般页 数：1/1。
