MOD动作分析法

IE动作分析-MOD法培训资料1. 介绍1.1 关于IE动作分析-MOD法IE动作分析-MOD法（Initial Efficiency Motion Analysis）是一种用于提高工作效率的方法。

它通过观察和分析个体在进行各种动作的过程中的动作路径和动作时间，并在此基础上进行改进，以达到更高的效率和质量。

MOD法在很多工业领域和生产线上被广泛应用，可以有效地提高生产效率，降低工作负荷，减少误差。

1.2 MOD法培训的目的MOD法培训的目的是使学员能够掌握IE动作分析-MOD法的基本概念和技巧，能够通过对动作的分析和改进，提高工作效率和质量。

本资料将介绍MOD法的基本原理、实施步骤和案例分析，并提供实际操作的指导，帮助学员理解和运用MOD法。

2. MOD法的基本原理和步骤2.1 基本原理MOD法基于一种假设，即动作路径和时间的变化可以影响动作效率和质量。

通过观察和测量动作的路径和时间，可以找到改进的潜力，并通过优化路径和时间来提高效率和质量。

2.2 实施步骤MOD法的实施步骤包括以下几个关键阶段：2.2.1 分析目标和确定动作在这一阶段，需要明确分析的目标和确定要分析的动作。

一个明确的目标可以帮助聚焦分析，而确定要分析的动作则是分析的基础。

2.2.2 观察和记录动作在这一阶段，需要仔细观察所选动作的执行过程，并记录下每个关键节点的位置和所花费的时间。

这可以通过视频记录或移动传感器等工具来完成。

2.2.3 分析动作路径和时间在这一阶段，需要对观察记录的数据进行分析，主要包括动作路径和动作时间的统计和分析。

可以用图表的形式展示路径和时间的分布情况，以发现规律和潜在问题。

2.2.4 提出改进措施在这一阶段，根据分析的结果，提出改进措施，包括路径优化、时间压缩和动作节奏的改善等。

这些改进措施应该与目标一致，同时考虑实施的可行性。

2.2.5 实施和评估改进措施在这一阶段，将改进措施付诸实施，并对实施结果进行评估。

标准时间=正常时间+(正常时间×宽放百分数)=正常时间×(1+宽放率)；宽放率= ×100%=管理宽放率+生理宽放率+疲劳宽放率，宽放率可根据经验确定，一般选0.1～0.3范围内，其中：管理宽放率一般取3%～10%；疲劳宽放率一般取5%～20%；生理宽放率一般取2%～5%。

对于动作比较简单、劳动疲劳强度小的工序，宽放适当减小。

操作复杂、容易产生疲劳或者工作环境恶劣的可适当增加宽放。

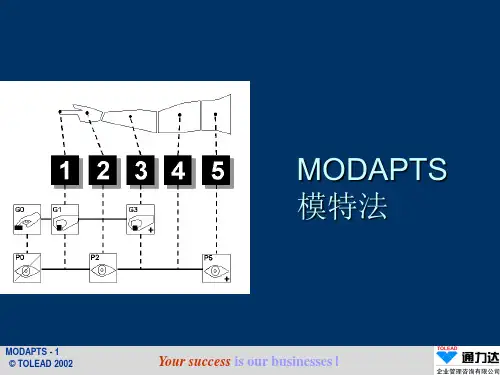

正常时间一般采用模特法(MOD法)来确定；MOD法动作分析方法以及实例分析：(1)移动动作M(5个) 移动动作为手指的动作M1、手腕的动作M2、前臂动作M3、上臂动作M4及伸直手臂的动作M5。

(2)终结动作(6个) 指移动动作(即移动手指一手臂)的终结动作。

移动手或手臂，不是去拿物件就是放置物件，所以终结动作由抓握(G)和放置动作(P)两种动作组成。

1)抓握动作(G) 根据其动作的特点分为：①接触G0；②简单地抓G1；③复杂地抓G3（注）。

2)放置动作(P) 根据放置的特点又分为：①简单放置P0；②较复杂的需要注意力的放置P2（注）；③复杂的需要注意力的放置P 5（注）。

(3)其它动作(11种) 其它动作共分为：1)下肢动作又分为：①足踏动作F3；②走步动作W5。

2)重量因素L1 考虑重量对时间值的影响。

3)其它动作又分为：①目视动作E2(独)；②校正R2(独)；③单纯地判断和反应动作D3(独)；④按下动作A4(独)；⑤旋转动作C4；⑥弯体动作B17(往)；⑦坐下起身动作S30。

4．模特法的动作分析(1)基本动作——上肢动作1)移动动作(M) 移动动作包括5种，分别以手指、手和手臂进行作业来区分。

①手指动作M1 表示用手指的第三个关节前的部分进行的动作，每动作一次时间值为1MOD，相当于手指移动了2.5cm的距离。

②手的动作M2 用腕关节以前的部分进行的动作，当然也包括了手指的动作，每进行一次为2MOD，相当于动作距离为5cm左右。

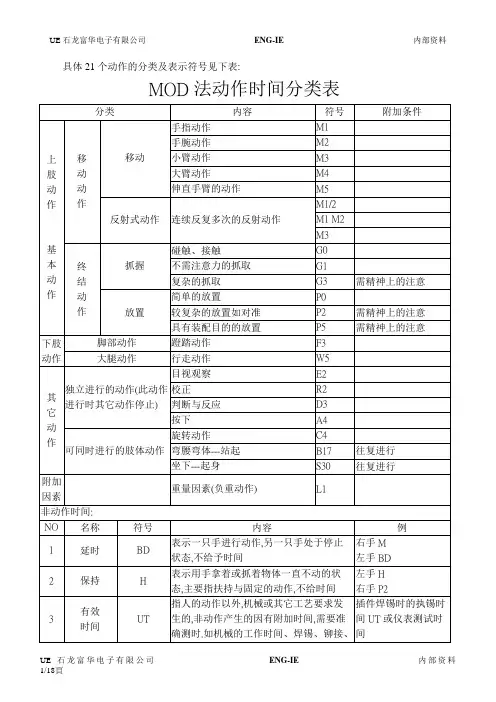

具体21个动作的分类及表示符号见下表:MOD法动作时间分类表由上表知,MOD法把人的动作分成上肢、下肢、其它等动作,分别由符号M、G、P、F、W……代表,符号后仅赋予数字1、2、3……代表模特时间值,如M1代表1MOD=0.129SEC,M2即代表2MOD、以此类推.1.本公司MOD法制定标准工时基准如下:(1)以MOD分析之正常时间(即100%效率水准).(2)本细则规定之标准作业距离为20CM.(3)私事宽放:因本厂采取中休制度,故宽放率为0%.(4)疲劳宽放:因本厂作业强度属轻、中度作业,故取宽放标准为15%.(5)作业宽放:如,a.台及场地的简单清洁与准备,包括转换产品品种时的时间消耗.b.来料及零件不良造成的停顿.(SMT零件脚宽不准)c.现场监督者与检查员临时抽检及口头指示造成的偶发停顿.d.上下工位的传递中偶发问题等.以上各宽放平均取:3%.(6)特殊宽放:如管理宽放、小批量的宽放、奖励宽放、机械干扰的宽放、不同作业人群的宽放等,平均取:2%.和计以上可知本公司取平均宽放率为20%.以上为一般正常状况之基准,如产品设计或工作环境等有异常时,得酌情修正.2.标准工时如下各页所示.6.1.1 DIP H/I段插件工时如下:線圈(二)二极體高腳二极體晶體(一)跳線晶體(二)ICF USE(一)F USE(二)IC線材(一)線材(一)Component ComponentType of ComportmentMOD 数(Sec)备注线圈(二) coil 2左手: M4M2G3M4R2*4P5332.6右手: G3M4R2*4P5M4M2二极管 horizontal diode 左手: M4M2G3M4R2*3P5312.4右手: G3M4R2*3P5M4M2二极管 high lead dopde左手: M4M2G3M4R2*3P5R233 2.6右手: G3M4R2*3P5R2M4M2晶体(一) transistor 1左手: M4M2G3M4R2*3P530 2.3右手: G3M4R2*3P5M4M2 跳线 jumper wire左手:M4M2G3M4R2*3P5312.4右手: G3M4R2*3P5M4M2晶体(二) transistor 2左手: M4M2G3M4R2*3P5312.4右手: G3M4R2*2P5R2M4M2 IC ic<101eads左手: M4M2G3M4R2R2*2R2*2P533 2.6右手: G3M4R2R2*2R2*2P5M4M2 FUSE(一)左手: M4M2G3M4R2*2P5272.1右手: G3M4R2*2P5M4M2 FUSE(二)左手: M4M2G3M4R2*3P5312.4右手: G3M4R2*3P5M4M2IC ic>101eads左手: M4M2G3M4R2R2*3R2*3P5403.1右手: G3M4R2R2*3R2*3P5M4M2线材(一) 插单边左手: M4M2G3M4R2P5BD29 2.2右手: BDM4M2G3M4R2P5线材(一) 插双边 L<20CM左手: M4M2G3M4R2P5M4R2P5BD43 3.3右手: BDM4M2G3M4R2P5M4R2P5排線(一)線材(一)排線(一)排線(一)Soc ke t(1)Soc ke t(2)P in1P in2Slide s w itc h 線材(二)Component ComponentType of ComportmentMOD 数(Sec)备注线材(一) 插双边 L>20CM 左手:M4M2G3M4R2P5M4M4R2P5BD473.6右手:BDM4M2G3M4R2P5M4M4R2P5 排线(一)插单边Ribbon wire2 (insert 1 ends)左手: M4M2G3M4M2R2P5BD332.6右手: BDM4M2G3M4M2R2P5排线(一)插双边Ribbon wire2 (insert 2 ends)L<20CM 左手: M4M2G3M4M2R2P5M4M2R2P5BD554.3右手: BDM4M2G3M4M2R2P5M4M2R2P5排线(一)插双边 Ribbon wire2 (insert 2 ends) L>20CM 左手:M4M2G3M4M2R2P5M4M4M2R2P5BD554.3右手:BDM4M2G3M4M2R2P5M4M4M2R2P5 Socket(一) <=4way左手: M4M2G3M4R2*3P5302.3右手: G3M4R2*3P5M4M2 Socket(二) >=5way左手:M4M2G3M4R2*4P5332.6右手: G3M4R2*4P5R2M4M2pin one pin 左手: M4M2G3M4R2P5251.9右手: G3M4R2P5M4M2 端子 solder tag左手:M4M2G3M4R2*2P527 2.1右手:G3M4R2*2P5M4M2 slide switch/ detector assembly 左手: M4M2G3M4R2*3P5312.4右手: G3M4R2*2P5R2M4M2 线材(二) 插单边wire assembly 2 (insert ends)左手: M4M2R2G3M4(R2P5)*N*BD23+7*N1.8+0.9*N右手:G3M4(R2P5)*N*BDM4M2R2T unc rLEDT r 1T r 2ComponentShape of ComponentType of ComportmentMOD 数Insertion (Sec)备注Tuncr左手: M4M2G3M4R2R2*3R2*3P540 3.1右手: G3M4R2R2*3R2*3P5M4M2 LED左手: M4M2G3M4M2R2P529 2.2右手: G3M4M2R2P5M4M2 Line Drier transformer(一)左手: M4M2G3M4R2*3P531 2.4右手: G3M4R2*3P5M4M2 Transformer(二)左手: M4M2G3M4M2R2P529 2.2右手: G3M4M2R2P5M4M2CONN 4PCONN 9P -MCOP WRCO2*10PCONN 6PCONN 4P DP 2X13P DP 2X20PDP 2X2PDP 2X3PDP 2X4P ComponentComponentType of ComportmentMOD 数(Sec)备注CONN-4P WAFER(L) CD-IN 连接器-4P左手: M4M2G3M4M2R2P5292.2右手: G3M4M2R2P5M4M2 CONN-9P-MCOM1左手: M4M2G3M4R2*3R2*3P5 37 2.9右手: G3M4R2*3R2*3R5M4M2 CONN-ATX PWRPOWER CONN2X10P左手: M4M2G3M4R2R2*3R2*3P5403.1右手: G3M4R2R2*3R2*3P5M4M2CONN-CIN 6PDUALMOUSE/KEYBOARD左手: M4M2G3M4R2R2*3R2*3P5403.1右手: G3M4R2R2*3R2*3P5M4M2 CONNECTOR 4X1P左手:M4M2G3M4R2*4P5332.6右手: G3M4R2*4P5R2M4M2 DOUBLE PIN2X13-25 FEATURE左手: M4M2G3M4R2R2*3R2*3P5403.1右手: G3M4R2R2*3R2*3P5M4M2 DOUBLE PIN2X20P左手: M4M2G3M4R2R2*3R2*3P5403.1右手: G3M4R2R2*3R2*3P5M4M2 DOUBLE PIN2X2P WIE 左手: M4M2G3M4R2*3P5312.4右手: G3M4R2*3P5M4M2DOUBLE PIN 2X3P BUS RATIO 左手: M4M2G3M4R2R2*2R2*2P5332.6右手: G3M4R2R2*2R2*2P5M4M2 DOUBLE PIN2X4PVCORE CPU CLOCK左手: M4M2G3M4R2R2*2R2*2P5332.6右手: G3M4R2R2*2R2*2P5M4M2DP 2X5PDP 2X8PEP R32PF USEHEAT SINK ACE P J5PP H2*20PP H2*5PP WRCONN12PREGSLP 2PComponentComponentType of ComportmentMOD 数(Sec)备注DOUBLE PIN2X5P左手: M4M2G3M4R2R2*2R2*2P5332.6右手: G3M4R2R2*2R2*2P5M4M2 DOUBLE PIN2X8P-14SLEEP PWRS/W左手: M4M2G3M4R2*3R2*3P5372.9右手: G3M4R2*3R2*3R5M4M2 F EPROM LCC32P左手: M4M2G3M4R2R2*3R2*3P5403.1右手: G3M4R2R2*3R2*3P5M4M2FUSE(POLY SW)1.6A 2脚左手: M4M2G3M4R2*3P5R2332.6右手: G3M4R2*3P5R2M4M2HEAT SINK ACE (有锁螺丝）左手: M4M2G3M4R2*3R2*3P537 2.9右手: G3M4R2*3R2*3R5M4M2 PHONE JACK5P左手: M4M2G3M4R2R2*2R2*2P5332.6右手: G3M4R2R2*2R2*2P5M4M2PIN HEADER2X20P IDE 左手: M4M2G3M4R2R2*3R2*3P5403.1右手: G3M4R2R2*3R2*3P5M4M2PIN HEADER2X5P WIE 左手: M4M2G3M4R2*3R2*3P5372.9右手: G3M4R2*3R2*3R5M4M2 POWER CONN12P左手:M4M2G3M4R2*4P5332.6右手: G3M4R2*4P5R2M4M2REGULATOR左手: M4M2G3M4R2R2*2R2*2P5332.6右手: G3M4R2R2*2R2*2P5M4M2SINGLE PIN 2P左手: M4M2G3M4M2R2P529 2.2右手: G3M4M2R2P5M4M211/18頁UE石龙富华电子有限公司ENG-IE内部资料´¡¥ó®É¶¡¬ã¨s¤@ÄýªíUE石龙富华电子有限公司ENG-IE内部资料12/18頁UE石龙富华电子有限公司ENG-IE内部资料´¡¥ó®É¶¡¬ã¨s¤@ÄýªíUE石龙富华电子有限公司ENG-IE内部资料13/18頁UE石龙富华电子有限公司ENG-IE内部资料UE石龙富华电子有限公司ENG-IE内部资料14/18頁UE石龙富华电子有限公司ENG-IE内部资料UE石龙富华电子有限公司ENG-IE内部资料15/18頁UE石龙富华电子有限公司ENG-IE内部资料UE石龙富华电子有限公司ENG-IE内部资料16/18頁UE石龙富华电子有限公司ENG-IE内部资料UE石龙富华电子有限公司ENG-IE内部资料17/18頁UE石龙富华电子有限公司ENG-IE内部资料UE石龙富华电子有限公司ENG-IE内部资料18/18頁。

标准时间=正常时间+(正常时间×宽放百分数)=正常时间×(1+宽放率)；宽放率= ×100%=管理宽放率+生理宽放率+疲劳宽放率，宽放率可根据经验确定，一般选0.1～0.3围，其中：管理宽放率一般取3%～10%；疲劳宽放率一般取5%～20%；生理宽放率一般取2%～5%。

对于动作比较简单、劳动疲劳强度小的工序，宽放适当减小。

操作复杂、容易产生疲劳或者工作环境恶劣的可适当增加宽放。

正常时间一般采用模特法(MOD法)来确定；MOD法动作分析方法以及实例分析：(1)移动动作M(5个) 移动动作为手指的动作M1、手腕的动作M2、前臂动作M3、上臂动作M4及伸直手臂的动作M5。

(2)终结动作(6个) 指移动动作(即移动手指一手臂)的终结动作。

移动手或手臂，不是去拿物件就是放置物件，所以终结动作由抓握(G)和放置动作(P)两种动作组成。

1)抓握动作(G) 根据其动作的特点分为：①接触G0；②简单地抓G1；③复杂地抓G3（注）。

2)放置动作(P) 根据放置的特点又分为：①简单放置P0；②较复杂的需要注意力的放置P2（注）；③复杂的需要注意力的放置P 5（注）。

(3)其它动作(11种) 其它动作共分为：1)下肢动作又分为：①足踏动作F3；②走步动作W5。

2)重量因素L1 考虑重量对时间值的影响。

3)其它动作又分为：①目视动作E2(独)；②校正R2(独)；③单纯地判断和反应动作D3(独)；④按下动作A4(独)；⑤旋转动作C4；⑥弯体动作B17(往)；⑦坐下起身动作S30。

4．模特法的动作分析(1)基本动作——上肢动作1)移动动作(M) 移动动作包括5种，分别以手指、手和手臂进行作业来区分。

①手指动作M1 表示用手指的第三个关节前的部分进行的动作，每动作一次时间值为1MOD，相当于手指移动了2.5cm的距离。

②手的动作M2 用腕关节以前的部分进行的动作，当然也包括了手指的动作，每进行一次为2MOD，相当于动作距离为5cm左右。

MOD动作分析动作分析动作分析的意义:是在缜密分析工作中的各细微身体动作(Motions),删除其无效之动作,促进其有效之动作。

动作分析之主要目的有二:(1)发现人员在动作方面之无效或浪费,简化操作方法,减少共疲劳,进而订定标准操作方法;(2)发现闲馀时间,删除不必要的动作,进而预定动作时间标准。

2.动作分析的方法动作分析,因精确程度之不同,往往采用下列几种方法:(1)目视动作分析:(visual motion study)即以目视观测方法而寻求改进。

(2)动素分析:细分动作之构成要素,得17种动素,将工作中所用之各动素逐项分析,谋求改进。

一般用在较具重复性且周期较短的手操作之研究中。

(3)影片分析:(film Analysis)即以摄影机对各操作拍摄成影片,由影片放映而加以分析。

影片分析因其拍摄速度之不同,又可分为细微动作研究(micro-motion study)及微速度动作研究(memo -motion study)两种。

3.动素从操作者手动作之研究,吉尔勃斯夫妇发现,所有操作是由一连贯之基本动作(Fundamental motion)所组成,经研究结果,统计人体动作之基本要素(或基本动作)可细分为十七种动素,为使读者对这些动素之定义,范围及其特性有所了解,故将此十七种动素归成三大类:第一类:进行工作之要素。

(1~8)第二类阻碍第一类工作要素之进行(9~13)第三类: 对工作无益之要素(14~17)1.伸手(Reach-RE)定义:空手移动,或称[运空](Transport empty)。

起点:当手开始朝向目的物之瞬间。

终点:当手抵达目的物之瞬间。

特性:(1)当手朝向目的物或某一动素完成,手须伸回时发生[伸手]动素。

(2)[伸手]途中常有[预对]伴生。

(3)[伸手]常在[放手]之后,而在[握取]之前发生。

改善:(1)缩短距离。

距离之测量应实际路径为准,而非两端之直线距离。

(2)减少[伸手]时之方向意识(senceof orientation)。

IE动作分析-MOD法培训资料IE 动作分析 MOD 法培训资料在当今竞争激烈的制造业环境中，提高生产效率、降低成本和优化工作流程是企业取得成功的关键。

而工业工程（IE）中的动作分析方法，特别是 MOD 法，为实现这些目标提供了有力的工具。

一、什么是 MOD 法MOD 法，全称为模特排时法（Modular Arrangement of Predetermined Time Standards），是一种以人体动作的最小单位——模特值（MOD）为基础，来确定动作时间的方法。

它将人的动作分为 21 种基本动作，并赋予每个动作相应的时间值。

MOD 法的特点在于其简单易懂、实用方便。

它不需要复杂的测量设备和高深的数学知识，只需要对作业动作进行观察和分析，就能够快速准确地确定作业时间。

二、MOD 法的基本动作及时间值1、移动动作手指的动作 M1：表示用手指的第三个关节前的部分进行的动作，时间值为 1MOD。

手的动作 M2：表示手腕以前的手的动作，时间值为 2MOD。

小臂的动作 M3：表示将肘关节作为支点，肘以前的小臂动作，时间值为 3MOD。

大臂的动作 M4：表示将肩关节作为支点，肘到肩之间的动作，时间值为 4MOD。

大臂尽量伸直的动作 M5：表示在胳膊自然伸直的基础上，再尽量伸直的动作，时间值为 5MOD。

2、终结动作抓取动作 G：包括接触 G0、简单地抓 G1 和复杂地抓 G3。

放置动作 P：包括简单放置 P0、需要注意力的放置 P2 和需要调整的放置 P5。

3、身体及其他动作脚踏动作 F3：将脚跟踏在踏板上，时间值为 3MOD。

走步动作 W5：身体水平移动 5cm 的动作，时间值为 5MOD。

弯曲动作B17：从站立状态弯腰或蹲下的动作，时间值为17MOD。

坐下起身动作 S30：坐在椅子上或从椅子上站起来的动作，时间值为 30MOD。

三、MOD 法的应用步骤1、观察作业过程仔细观察作业人员的操作动作，了解作业的顺序和内容。

标准时间=正常时间+(正常时间×宽放百分数)=正常时间×(1+宽放率)；宽放率= ×100%=管理宽放率+生理宽放率+疲劳宽放率，宽放率可根据经验确定，一般选0.1～0.3范围内，其中：管理宽放率一般取3%～10%；疲劳宽放率一般取5%～20%；生理宽放率一般取2%～5%。

对于动作比较简单、劳动疲劳强度小的工序，宽放适当减小。

操作复杂、容易产生疲劳或者工作环境恶劣的可适当增加宽放。

正常时间一般采用模特法(MOD法)来确定；MOD法动作分析方法以及实例分析：(1)移动动作M(5个) 移动动作为手指的动作M1、手腕的动作M2、前臂动作M3、上臂动作M4及伸直手臂的动作M5。

(2)终结动作(6个) 指移动动作(即移动手指一手臂)的终结动作。

移动手或手臂，不是去拿物件就是放置物件，所以终结动作由抓握(G)和放置动作(P)两种动作组成。

1)抓握动作(G) 根据其动作的特点分为：①接触G0；②简单地抓G1；③复杂地抓G3（注）。

2)放置动作(P) 根据放置的特点又分为：①简单放置P0；②较复杂的需要注意力的放置P2（注）；③复杂的需要注意力的放置P 5（注）。

(3)其它动作(11种) 其它动作共分为：1)下肢动作又分为：①足踏动作F3；②走步动作W5。

2)重量因素L1 考虑重量对时间值的影响。

3)其它动作又分为：①目视动作E2(独)；②校正R2(独)；③单纯地判断和反应动作D3(独)；④按下动作A4(独)；⑤旋转动作C4；⑥弯体动作B17(往)；⑦坐下起身动作S30。

4．模特法的动作分析(1)基本动作——上肢动作1)移动动作(M) 移动动作包括5种，分别以手指、手和手臂进行作业来区分。

①手指动作M1 表示用手指的第三个关节前的部分进行的动作，每动作一次时间值为1MOD，相当于手指移动了2.5cm的距离。

②手的动作M2 用腕关节以前的部分进行的动作，当然也包括了手指的动作，每进行一次为2MOD，相当于动作距离为5cm左右。
