技术实务第三篇第五章细水雾系统

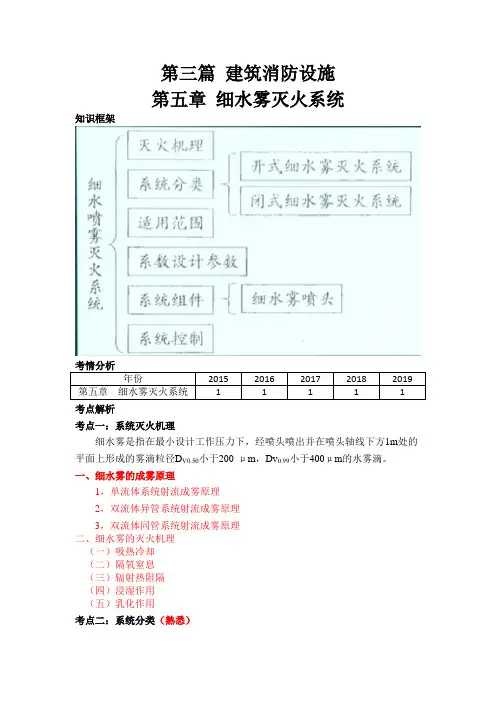

第三篇建筑消防设施第五章细水雾灭火系统知识框架考点解析考点一：系统灭火机理细水雾是指在最小设计工作压力下，经喷头喷出并在喷头轴线下方1m处的平面上形成的雾滴粒径D V0.50小于200 μm，Dv0.99小于400μm的水雾滴。

一、细水雾的成雾原理1，单流体系统射流成雾原理2，双流体异管系统射流成雾原理3，双流体同管系统射流成雾原理二、细水雾的灭火机理（一）吸热冷却（二）隔氧窒息（三）辐射热阻隔（四）浸湿作用（五）乳化作用考点二：系统分类（熟悉）细水雾灭火系统主要按工作压力、应用方式、动作方式、雾化介质和供水方式进行分类。

1，按工作压力分为低压系统、中压系统、高压系统。

3，按应用方式分为全淹没式系统和局部应用式系统。

（1）全淹没式系统。

向整个防护区喷放细水雾，并持续一定时间，保护其内部所有保护对象，适用于扑救相对封闭空间内的火灾。

（2）局部应用式系统。

直接向保护对象喷放细水雾，并持续一定时间，保护空间内某具体保护对象，适用于扑救大空间内具体保护对象的火灾。

3，按动作方式分为开式系统和闭式系统4，按雾化介质分为单流体系统和双流体系统。

5，按供水方式分为以下三种系统。

（1）泵组式系统（适用于高、中和低压系统）（2）瓶组式系统（适用于中、高压系统）。

（3）瓶组与泵组结合式系统（适用于高、中和低压系统）。

考点三：系统组成、工作原理细水雾灭火系统由水源（储水池、储水箱、储水瓶）供水装置（泵组推动或瓶组推动）、系统管网、控制阀组、细水雾喷头以及火灾自动报警及联动控制系统组成。

一、开式细水雾灭火系统（一）系统组成开式细水雾灭火系统包括全淹没应用方式和局部应用方式，是采用开式细水雾喷头，由配套的火灾自动报警系统自动联锁或远程控制、手动控制启动后，控制一组喷头同时喷水的自动细水雾灭火系统。

工作原理基本同开式自动喷水灭火系统。

二、闭式细水雾灭火系统（一）系统组成闭式细水雾灭火系统又可以分为湿式、干式和预作用系统三种形式。

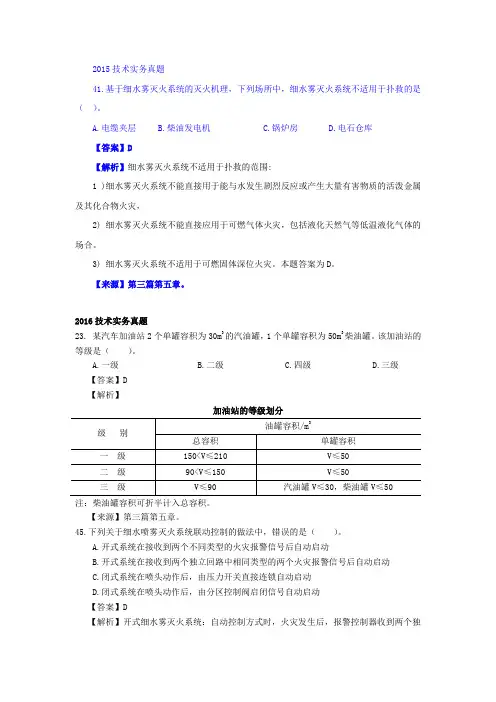

2015技术实务真题41.基于细水雾灭火系统的灭火机理，下列场所中，细水雾灭火系统不适用于扑救的是（）。

A.电缆夹层B.柴油发电机C.锅炉房D.电石仓库【答案】D【解析】细水雾灭火系统不适用于扑救的范围:1 )细水雾灭火系统不能直接用于能与水发生剧烈反应或产生大量有害物质的活泼金属及其化合物火灾，2) 细水雾灭火系统不能直接应用于可燃气体火灾，包括液化天然气等低温液化气体的场合。

3) 细水雾灭火系统不适用于可燃固体深位火灾。

本题答案为D。

【来源】第三篇第五章。

2016技术实务真题23. 某汽车加油站2个单罐容积为30m3的汽油罐，1个单罐容积为50m3柴油罐。

该加油站的等级是（）。

A.一级B.二级C.四级D.三级【答案】D【解析】加油站的等级划分注：柴油罐容积可折半计入总容积。

【来源】第三篇第五章。

45.下列关于细水喷雾灭火系统联动控制的做法中，错误的是（）。

A.开式系统在接收到两个不同类型的火灾报警信号后自动启动B.开式系统在接收到两个独立回路中相同类型的两个火灾报警信号后自动启动C.闭式系统在喷头动作后，由压力开关直接连锁自动启动D.闭式系统在喷头动作后，由分区控制阀启闭信号自动启动【答案】D【解析】开式细水雾灭火系统：自动控制方式时，火灾发生后，报警控制器收到两个独立的火灾报警信号后，自动启动系统控制阀组和消防水泵，向系统管网供水，水雾喷头喷出细水雾，实施灭火。

除喷头不同外，闭式细水雾灭火系统的工作原理与闭式自动喷水灭火系统相同。

【来源】第三篇第五章。

2017技术实务真题74.细水雾灭火系统按供水方式分类，可分为泵组式系统、瓶组与泵组结合式系统和（）。

A.低压系统B.瓶组式系统C.中压系统D.高压系统【答案】B【解析】细水雾灭火系统按供水方式分类，可分为泵组式系统、瓶组式、瓶组与泵组结合式系统。

【来源】第三篇第十章。

2018技术实务真题76.某文物库采用细水雾灭火系统进行保护，系统选型为全淹没应用方式的开式系统，该系统最不利点喷头最低工作压力应为（---）。

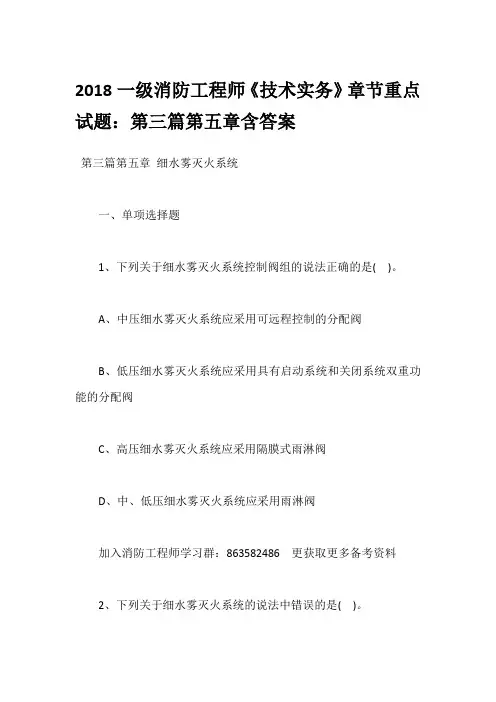

2018一级消防工程师《技术实务》章节重点试题：第三篇第五章含答案第三篇第五章细水雾灭火系统一、单项选择题1、下列关于细水雾灭火系统控制阀组的说法正确的是()。

A、中压细水雾灭火系统应采用可远程控制的分配阀B、低压细水雾灭火系统应采用具有启动系统和关闭系统双重功能的分配阀C、高压细水雾灭火系统应采用隔膜式雨淋阀D、中、低压细水雾灭火系统应采用雨淋阀加入消防工程师学习群：863582486 更获取更多备考资料2、下列关于细水雾灭火系统的说法中错误的是()。

A、开式细水雾灭火系统可分为全淹没式和局部应用方式B、细水雾灭火系统采用的是闭式喷头C、开式细水雾灭火系统在报警控制器接到两个独立的火灾报警信号后，自动启动系统控制阀组和消防水泵D、所有的细水雾灭火系统采用的介质都是纯净水3、细水雾灭火系统瓶组供水装置，容器组的布置应便于检查、测试、重新灌装和维护，其操作面距墙或操作面之间的距离不宜小于()m。

A、0.5B、0.8C、1.0D、1.24、细水雾灭火系统泵组供水装置，当水泵采用柴油机作为动力时，应保证其能持续运行()min。

A、30B、60C、120D、2405、细水雾灭火系统闭式喷头的感温组件与顶棚或梁底的距离不宜小于()mm，并不宜大于()mm。

A、80，150B、75，150C、80，160D、75，1606、细水雾灭火系统，采用全淹没应用方式的瓶组式系统，当同一防护区内采用多组瓶组时，各瓶组必须能同时启动，其动作响应时差不应大于()s。

A、1B、2C、3D、57、细水雾灭火系统闭式系统的作用面积不宜小于140m2，每套泵组所带喷头数量不应超过()只。

A、100B、200C、300D、5008、细水雾灭火系统按动作方式分为开式系统和()。

A、闭式系统B、固定式系统C、移动式系统D、瓶组式系统9、下列不属于细水雾灭火系统的灭火机理的是()。

A、吸热冷却B、辐射热阻隔C、化学抑制D、浸湿作用1、细水雾闭式灭火系统的喷头布置下列说法正确的是()。

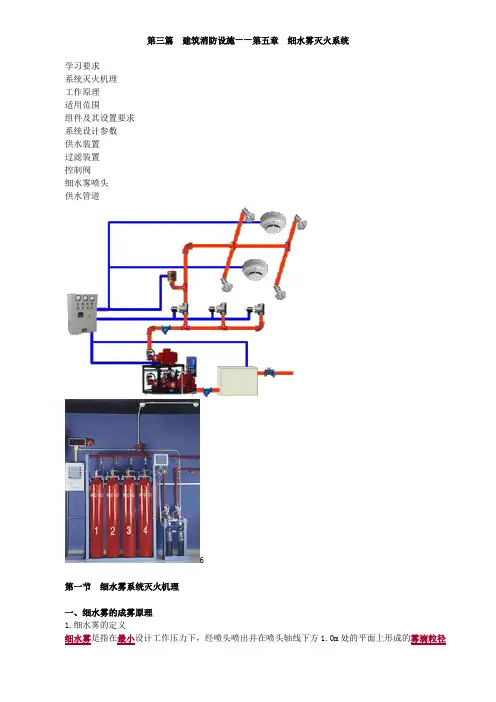

第三篇建筑消防设施——第五章细水雾灭火系统学习要求系统灭火机理工作原理适用范围组件及其设置要求系统设计参数供水装置过滤装置控制阀细水雾喷头供水管道6第一节细水雾系统灭火机理一、细水雾的成雾原理1.细水雾的定义细水雾是指在最小设计工作压力下，经喷头喷出并在喷头轴线下方1.0m处的平面上形成的雾滴粒径DV0.5小于200μm，DV0.9小于400μm的水雾滴。

以Dv0.1为例：体积10%直径Dv0.1：一种以喷雾液滴的体积来表示液滴大小的方法。

当依照体积测量时，即表示喷雾液滴总体积中，90%是由直径大于该数值的液滴，另10%是由直径小于该数值的液滴组成的。

2.细水雾的分级Ⅰ级：Dv0.1≤100μm与Dv0.9≤200μm；Ⅱ级：Dv0.1≤200μm与Dv0.9≤400μm；Ⅲ级：Dv0.1>400μm与Dv0.9≤1000μm。

3.细水雾的成雾原理分析1）单流体系统射流成雾原理①液体高速释放出来与周围空气的速度差而被撕碎成为细水雾；②液体射到一个固定表面，冲击力将液体打散成细水雾；③两股成分类似的液体射流相互碰撞，打散成细水雾；④超声波和静电雾化器将射流液体振动或电子粉碎成细水雾；⑤液体在压力容器中加热到高于沸点，突然释放到大气，形成细水雾。

2）双流体异管系统射流成雾原理由一套管道向喷头提供灭火介质，另外一套管道提供雾化介质，两种在分离管道系统中传输的物质在喷头处混合，相互碰撞，从而产生细水雾。

3）双流体同管系统射流成雾原理雾化介质与灭火介质在一套管道内混合，其成雾原理同单流体系统。

二、细水雾的灭火机理（一）吸热冷却（二）隔氧窒息（三）辐射热阻隔（四）浸湿作用（一）吸热冷却细水雾滴吸热汽化，吸收大量热量，热分解中断，燃烧停止。

雾滴直径每升水的表面积汽化时间自由下落速度10.0mm 0.6m2620s 9.2m/s1.0mm 6.0m2 6.2s 4.0m/s0.1mm 60.0m20.062s 0.35m/s0.01mm 600.0m20.00062s 0.003m/s本表显示：雾滴直径越小，表面积越大，汽化所需时间越短，吸热作用和效率越高。

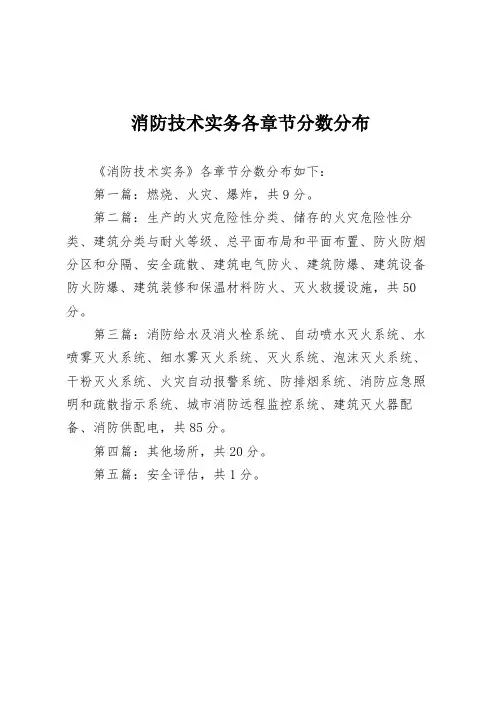

消防技术实务各章节分数分布
《消防技术实务》各章节分数分布如下：
第一篇：燃烧、火灾、爆炸，共9分。

第二篇：生产的火灾危险性分类、储存的火灾危险性分类、建筑分类与耐火等级、总平面布局和平面布置、防火防烟分区和分隔、安全疏散、建筑电气防火、建筑防爆、建筑设备防火防爆、建筑装修和保温材料防火、灭火救援设施，共50分。

第三篇：消防给水及消火栓系统、自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统、灭火系统、泡沫灭火系统、干粉灭火系统、火灾自动报警系统、防排烟系统、消防应急照明和疏散指示系统、城市消防远程监控系统、建筑灭火器配备、消防供配电，共85分。

第四篇：其他场所，共20分。

第五篇：安全评估，共1分。

3-1 (1)3-2 (1)3-3 (1)3-4 (3)3—5 (3)3-6 (3)3—7 (4)3—8 (4)3—9 (5)3-10 (5)3-11 (6)3-12 (6)3-13 (7)3—14 (7)3—11、建筑消防设施含义及分类 15类含义：建筑消防设施是指依照国家、行业或者地方消防技术标准的要求，在建筑物、构筑物中设置火灾报警、灭火、人员疏散、防火分隔、灭火救援行动等防范和扑救建筑火灾的设备设施的总称。

分类：建筑防火分隔设施、安全疏散设施、消防给水设施、防烟与排烟设施、消防供配电设施、消防通讯设施、火灾自动报警系统、自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统、泡沫灭火系统、气体灭火系统、干粉灭火系统、可燃气体报警系统、移动式灭火器材。

2、消防设施的使用、管理单位应当依法履行下列管理职责：（1)贯彻执行国家有关建筑消防设施使用、维护保养的法律法规、技术标准和地方规章。

(2）明确专门部门和专人负责建筑消防设施的操作、检查和维护保养工作。

（3）制定建筑消防设施管理制度和操作规程。

（4）落实建筑消防设施的日常维护保养制度,及时整改设置与运行中存在的问题。

（5）定期组织对建筑消防设施进行检查测试。

（6）建立建筑消防设施配置、运行等情况的管理档案。

(7）对员工进行建筑消防设施使用常识教育，定期组织演练。

（8）法律、法规、规章规定的其他责任。

3-21、室外消火栓系统工作原理：（1）常高压消防给水系统常高压消防给水系统管网内经常保持足够的压力和消防用水量.当火灾发生后，现场的人员可从设置在附近的消火栓箱内取出水带和水枪，将水带与消火栓栓口连接,接上水枪，打开消火栓的阀门,直接出水灭火。

(2）临时高压消防给水系统在临时高压消防给水系统中,系统设有消防泵，平时管网内压力较低。

当火灾发生后,现场的人员可从设置在附近的消火栓箱内取出水带和水枪，将水带与消火栓栓口连接，接上水枪，打开消火栓的阀门,通知水泵房启动消防泵，使管网内的压力达到高压给水系统的水压要求,从而消火栓可投入使用。

第一部分：细水雾灭火系统历年章节考试占分本章节是每年必考，但每年都是一题单选题占1分；历年真题会在本篇章后原题+解析。

章节历史平均占比：0.83%第二部分：细水雾灭火系统重点知识记忆系统组件及设置要求★细水雾喷头(掌握）1、喷头的分类:1)按动作方式分类细水雾灭火系统的喷头按动作方式分为开式细水雾喷头、闭式细水雾喷头。

2)按细水雾产生原理分类细水雾灭火系统的喷头按细水雾产生的原理可分为撞击式细水雾喷头、离心式细水雾喷头等。

3)按开孔数量分类细水雾灭火系统的喷头按开孔数量可以分为单孔细水雾喷头、多孔细水雾喷头4)按材质分类细水雾灭火系统的喷头按材质可以分为不锈钢细水雾喷黄铜细水雾喷头等5)按适用性分类细水雾灭火系统的喷头按适用性可以分为通用喷头和专用喷头,如电缆类电气火灾专用喷头、可燃液体火灾专用喷头、可燃固体火灾专用喷头、计算机类电气火灾专用喷头等6)按作用分类细水雾灭火系统的喷头按所起作用可分为灭火专用喷头、冷却防护喷头和水雾封堵喷头等。

2、喷头的选择1)对于喷头的喷孔易被外部异物堵塞的场所,应选用具有相应防护措施且不影响细水雾喷放效果的喷头,如粉尘场所应选用带防尘罩(端盖)的喷头,但在喷雾时不应阻挡水雾和对人员造成伤害。

2)对于电子数据处理机房、通信机房的地板夹层,宜选择适用于低矮空间的喷头;3)对于闭式系统,应选择响应时间指数不大于50(m·s)0.5的喷头,其公称动作温度宜高于环境最高温度30℃,且同一防护区內应采用相同热敏性能的喷头;4)对于腐蚀性环境,应选用采用防腐材料或具有防腐镀层的喷头;5)对于电气火灾危险场所的细水雾灭火系统,不宜采用撞击雾化型细水雾喷头。

3、喷头的布置要求喷头备品系统应按喷头的型号规格存储备用喷头，其数量不应小于相同型号规格喷头实际设计使用总数的1％，且分别不应少于5只。

★控制阀组（掌握）1、控制阀的选择1)雨淋阀中、低压细水雾灭火系统的控制阀可以采用雨淋阀。

2019 年全国消防工程师执业资格考试消防安全技术实务第三篇建筑消防设施第三篇建筑消防设施灭火器配置第十四章消防2 分 2 分 2 分 2 分供配电第二章消防给水及消火栓系统第一节消防给水及设施一、消防给水系统分类系统名称特点按水压分常高压能始终满足水灭火系统所需的工作压力和流量，火灾时无须启动消防水泵。

可向任何水灭火系统供水。

临时高压平时不能满足水灭火系统所需的工作压力和流量，火灾时需要启动消防水泵。

可向任何水灭火系统供水。

低压能满足车载或手台移动消防水泵等取水所需的工作压力和流量。

火灾时，由消防车从室外消火栓取水直接加压灭火或者通过水泵接合器向室内管网加压供水。

建筑室外宜采用此系统。

消防给水设施包括消防水源（消防水池）、消防水泵、消防供水管道、增（稳）压设备（消防气压罐）、消防水泵接合器和消防水箱等。

六、消防水池和消防水箱（二）消防水箱采用临时高压给水系统的建筑物应设置高位消防水箱。

设置消防水箱的目的，一是提供系统启动初期的消防用水量和水压，在消防泵出现故障的紧急情况下应急供水，确保喷头开放后立即喷水，以及时控制初期火灾，并为外援灭火争取时间；二是利用高位差为系统提供准工作状态下所需的水压，以达到管道内充水并保持一定压力的目的。

设置常高压给水系统并能保证最不利点消火栓和自动喷水灭火系统等的水量和水压的建筑物，或设置干式消防竖管的建筑物，可不设置消防水箱。

（1）临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求。

（2）高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水 灭火设施最不利点处的静水压力。

建筑类别最 小 有 效 容 积 最低有效水位保证 （3）进水管的管径应满足消防水箱 8h 充满水的要求，但管径不应小于 DN32，进水管宜 设置液位阀或浮球阀。

（4）溢流管的直径不应小于进水管直径的 2 倍，且不应小于 DN100，溢流管的喇叭口直 径不应小于溢流管直径的 1.5～2.5 倍。
