参数化锥齿轮设计1.新建并命名零件的模型zhui_chi_lun,取消使用缺省模板,选取mmns_part_solid,单击“确定”进入零件设计窗口。
图1 图2图32.从“工具”—“参数”,设置锥齿轮参数。
如下图所是:图43.在Front平面草绘齿顶圆,分度圆,基圆,齿根圆,并在关系中设置四个圆的参数。
图5图64.绘制渐开线。
单击,从方程,选取坐标系,迪卡尔,单击“确定”。
进入记事本编辑器,输入渐开线参数如下:图7保存并退出记事本,查看预览渐开线,如下图所示,单击“确定”,完成渐开线的绘制。
图85.以渐开线为草绘线拉伸曲面,并在“关系”中定义拉伸长度。
并单击重生成试图。
图9 图10图11图12 图136.延伸曲面如下图所示:“编辑”—“延伸”,在“关系”中定义延伸长度为d0/2。
图14 图157.创建如图16所示的基准轴A_1:图16 图178.创建如图17所示的基准点PNT0:9.过基准轴A_1和基准点PNT0创建如图18所示的基准面DTM1:10.过基准轴A_1和基准面DTM1创建如图20所示的基准面DTM2,参照步骤5创建上一步基准平面旋转角度关系式D9=90/z。
11.以基准面DTM2镜像步骤6延伸后形成的曲面。
如图21所示:图18 图19图20 图21 12.以基圆为轮廓线拉伸曲面并在关系中设置其拉伸长度为b。
如图23所示:图22 图23 13.合并曲面。
如图24、25所示:图24 图25 14.创建如图24所示的基准点和基准轴。
图24 图2515.以齿顶圆为轮廓线拉伸曲面并在关系中设置其拉伸长度为b。
如图26所示:图26 图2716.创建旋转复制特征,使其旋转角大小等于long,如图27所示:17.草绘基准曲线,如图28所示:图28 图29 18.创建旋转特征。
如图29、30所示:图30 图3119.创建扫描混合切削特征。
如图32所示:图32 图33 20.创建旋转切削特征,如图33所示:21.创建旋转切削特征,如图34所示:图34 图35 22.移动复制齿特征。

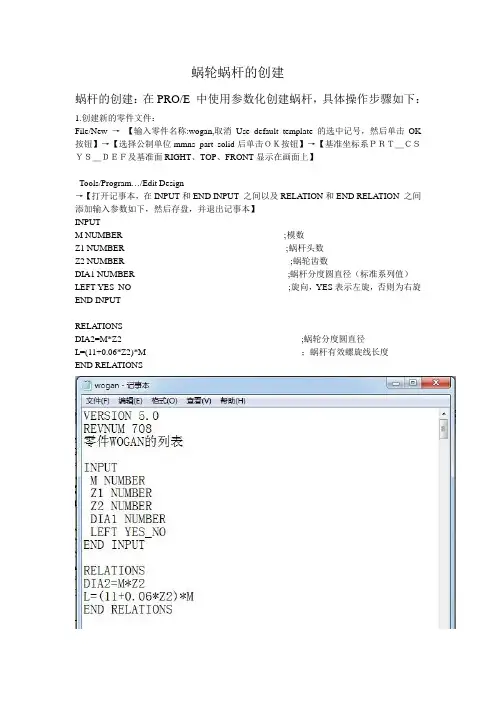

蜗轮蜗杆的创建蜗杆的创建:在PRO/E 中使用参数化创建蜗杆,具体操作步骤如下:1.创建新的零件文件:File/New →【输入零件名称:wogan,取消Use default template 的选中记号,然后单击OK 按钮】→【选择公制单位mmns_part_solid后单击OK按钮】→【基准坐标系PRT_CSYS_DEF及基准面RIGHT、TOP、FRONT显示在画面上】Tools/Program…/Edit Design→【打开记事本,在INPUT和END INPUT 之间以及RELATION和END RELATION 之间添加输入参数如下,然后存盘,并退出记事本】INPUTM NUMBER ;模数Z1 NUMBER ;蜗杆头数Z2 NUMBER ;蜗轮齿数DIA1 NUMBER ;蜗杆分度圆直径(标准系列值)LEFT YES_NO ;旋向,YES表示左旋,否则为右旋END INPUTRELATIONSDIA2=M*Z2 ;蜗轮分度圆直径L=(11+0.06*Z2)*M ;蜗杆有效螺旋线长度END RELATIONS→【信息窗口出现“Do you want to incorporate your changes into the model:【YES】”,选择YES,以便输入参数值】→【Enter→Select All,根据信息窗口提示,各参数赋初值如下】Z1 = 1Z2 = 30DIA1 = 28旋向暂不输入,后期处理。
各参数的建立和赋值结束。
→【出现“螺旋扫描”对话框,接受属性子菜单中各默认选项,包括Constant(等导程)、ThruAxis(截面通过旋转轴线)、Right Handed(右旋) →Done】→【进入扫描廓型创建画面,绘制图7-2所示直线(尺寸如图),并绘制回转轴线】→【Tools/Relations→显示参数符号如图7-3所示,并出现Relationship对话框】→【在对话框内输入:sd3=L;sd4=L/2;sd1=DIA1/2→OK】→【单击图标,进入导程设定→在导程设定窗口输入导程值M*PI*Z1→点击图标】→【进入截面绘制画面,绘制图7-4所示截面图形(尺寸如图)】→【Tools/Relations→显示参数符号如图7-5所示,并出现Relations对话框】→【在对话框内输入:sd61=1.25*M;sd62=M;sd63=M*PI/2-2*M*tan(20) →OK】→【单击图标→OK,生成螺旋体如图所示,】上述造型过程中,各参数除导程外均已实现参数化,下面对导程实施参数化。

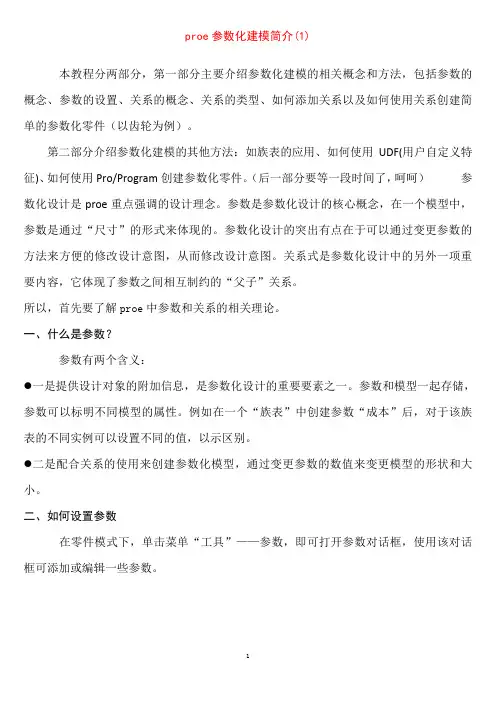

proe参数化建模简介(1)本教程分两部分,第一部分主要介绍参数化建模的相关概念和方法,包括参数的概念、参数的设置、关系的概念、关系的类型、如何添加关系以及如何使用关系创建简单的参数化零件(以齿轮为例)。
第二部分介绍参数化建模的其他方法:如族表的应用、如何使用UDF(用户自定义特征)、如何使用Pro/Program创建参数化零件。
(后一部分要等一段时间了,呵呵)参数化设计是proe重点强调的设计理念。
参数是参数化设计的核心概念,在一个模型中,参数是通过“尺寸”的形式来体现的。
参数化设计的突出有点在于可以通过变更参数的方法来方便的修改设计意图,从而修改设计意图。
关系式是参数化设计中的另外一项重要内容,它体现了参数之间相互制约的“父子”关系。
所以,首先要了解proe中参数和关系的相关理论。
一、什么是参数?参数有两个含义:●一是提供设计对象的附加信息,是参数化设计的重要要素之一。
参数和模型一起存储,参数可以标明不同模型的属性。
例如在一个“族表”中创建参数“成本”后,对于该族表的不同实例可以设置不同的值,以示区别。
●二是配合关系的使用来创建参数化模型,通过变更参数的数值来变更模型的形状和大小。
二、如何设置参数在零件模式下,单击菜单“工具”——参数,即可打开参数对话框,使用该对话框可添加或编辑一些参数。
1.参数的组成(1)名称:参数的名称和标识,用于区分不同的参数,是引用参数的依据。
注意:用于关系的参数必须以字母开头,不区分大小写,参数名不能包含如下非法字符:!、”、@和#等。
(2)类型:指定参数的类型∙a)整数:整型数据∙b)实数:实数型数据∙c)字符型:字符型数据∙d)是否:布尔型数据。
(3)数值:为参数设置一个初始值,该值可以在随后的设计中修改(4)指定:选中该复选框可以使参数在PDM(Product Data Management,产品数据管理)系统中可见(5)访问:为参数设置访问权限。
∙a)完全:无限制的访问权,用户可以随意访问参数∙b)限制:具有限制权限的参数∙c)锁定:锁定的参数,这些参数不能随意更改,通常由关系式确定。

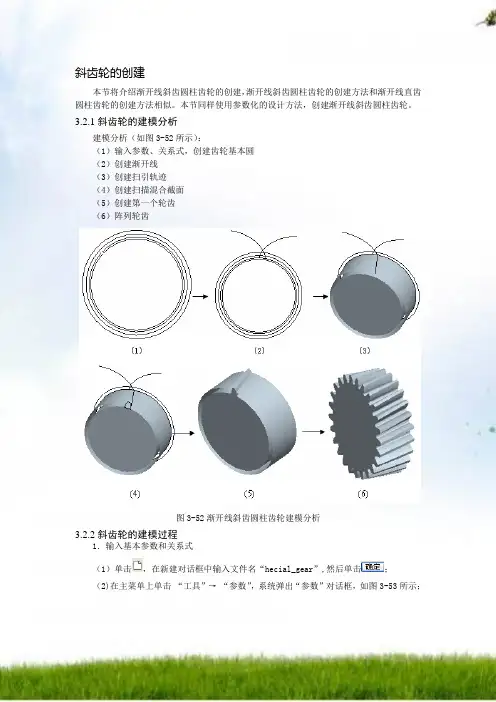

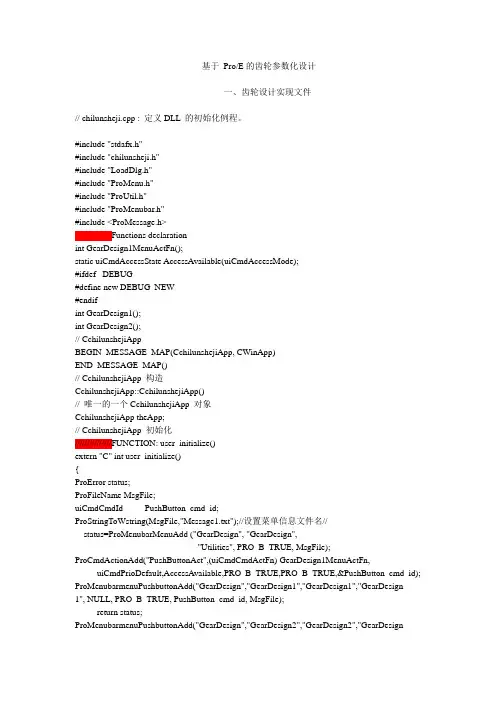

齿轮参数化设计PROE
1.新建文件夹chilui
2.设置参数工具/参数单击
3.草绘基准曲线单击先FRONT平面为草绘平面绘制四条圆曲线,尺寸任意
4.设置关系工具/关系单击3中产生草绘曲线,消失符号尺寸关系中输入关系式确定后按再生按钮
5.创建渐开线单击选取[从方程]/[完成]选项取默认坐标系,选取[笛卡尔]选项
选坐标系
打开点保存
所得曲线
1/ 3
6.创建拉伸曲面拉伸/选曲面/TRONT为草绘平面/
曲面高度任意给定
创建参数化
7.延长曲面(1)选曲面的边,[编辑]/[延长] (2)单击选项/切线
选此边
(3)建立d5=d0/2 (4)单击再生按钮
8.创建基准轴单击打开基准对话框,选TOP/RIGHT平面,创建A-1 按CTRAL
9.创建基准点单击选分度圆曲线和拉伸曲面,创建PNT0
按CTRAL
2/ 3
10.创建基准平面单击平面选A1和PNT0,创建DTM1平面3/ 3。
