聚氨酯梅花形弹性体产品用途：本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭距：22.4—2500NM磨耗：< 0.05cm3 / 1.61km产品硬度：95A ±5标准：GB5272-85规格：MT1—MT14弹性件: a为聚酯形聚氨酯(UR) 橙色b为铸型尼龙(PA) 红色●LMZ-I型分体式制动轮梅花形弹性联轴器的适用范围和性能特点.1.LMZ-I型分体式制动轮梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
3.与其它联轴器相比，梅花形弹性联轴器具有以下特点：（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。
梅花联轴器特点介绍梅花形弹性联轴器，顾名思义，因其弹性体梅花形状而得此名，根据弹性体材质不同可分为：橡胶形梅花联轴、聚氨酯梅花联轴器；通常采纳的弹性体为聚氨酯。
根据其性能及用途可分为：梅花形弹性联轴器、伺服电机用梅花联轴器、夹紧式梅花联轴器等。
具有键槽式、夹紧式、加长式、法兰式等诸多类型可供选择;梅花形弹性联轴器的特点是：1.紧凑型、无齿隙，提供三种不同硬度弹性体；2.可吸收振动，补偿径向和角向偏差；3.结构简单、方便维修、便于检查；4.免维护、抗油及电气绝缘、工作温度20℃-60℃；5.梅花弹性体有四瓣、六瓣、八瓣和十瓣；6.固定方式有顶丝，夹紧，键槽固定。
梅花形弹性联轴器的适用范围和性能特点1.ML系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
3.沧州荣威机械技术有限公司专业生产的梅花形弹性联轴器具有以下特点：（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。
弹性柱销联轴器的特点1、本联轴器已列为国家标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。
工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。
2、弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、耐磨等性能。
3、轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。
轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。
半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。
4、弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两半联轴器。
弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于工作可靠性要求较高的工况。
梅花联轴器适用的转速1. 引言梅花联轴器是一种常见的机械传动装置，用于传递两个轴的旋转运动。
在实际应用中，梅花联轴器的转速是一个重要的参数，对于其正常运转和寿命有着重要的影响。
本文将探讨梅花联轴器适用的转速范围及其影响因素。
2. 梅花联轴器的结构与工作原理梅花联轴器由内、外两个轮毂和连接两个轮毂的弹性橡胶套组成。
其工作原理是通过橡胶套的弹性变形，实现两轴之间的传动。
梅花联轴器具有结构简单、安装方便、传动平稳等优点，广泛应用于各种机械传动系统中。
3. 梅花联轴器的适用转速范围梅花联轴器的适用转速范围是指在这个范围内，梅花联轴器可以正常工作且寿命可靠。
具体的适用转速范围取决于以下几个因素：3.1 弹性橡胶套的材料梅花联轴器的弹性橡胶套材料对其适用转速有着重要的影响。
不同材料的橡胶套具有不同的耐磨性、耐高温性和耐腐蚀性，因此其适用转速范围也不同。
一般来说，耐磨性好、耐高温性强的橡胶材料适用转速范围更广。
3.2 梅花联轴器的尺寸与结构梅花联轴器的尺寸与结构也会对其适用转速范围产生影响。
尺寸较大的梅花联轴器通常可以承受更高的转速，而结构紧凑的梅花联轴器则适用于转速较低的场景。
3.3 工作环境条件梅花联轴器的适用转速还受到工作环境条件的限制。
例如，在高温、高湿、腐蚀性气体等恶劣环境下，梅花联轴器的适用转速范围会受到限制。
3.4 轴的类型与转速梅花联轴器适用的转速还与轴的类型和转速有关。
不同类型的轴在传动过程中会产生不同的振动和冲击，从而对梅花联轴器的适用转速产生影响。
4. 梅花联轴器的适用转速选择在选择梅花联轴器的适用转速时，需要综合考虑上述因素，确保梅花联轴器在工作过程中能够正常运转且寿命可靠。
一般来说，以下几个步骤可以作为参考：4.1 确定工作环境条件首先需要明确梅花联轴器所处的工作环境条件，包括温度、湿度、腐蚀性气体等因素。
这些条件将对梅花联轴器的适用转速产生影响。
4.2 确定轴的类型与转速根据实际应用需求，确定梅花联轴器所连接的轴的类型与转速。
梅花形弹性联轴器是由两个带凸爪形状相同的办联轴器和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的连接。
具有补偿两轴相对于偏移、减震、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，基本型梅花形弹性联轴器更换弹性元元件时两半联轴器需沿轴向移动，双法兰型可不用轴向移动联轴器即可更换弹性元件。
适用于联接两同轴线、起动频繁、正反转变化、中低速、中小功率传动轴系、要求工作可靠性高的工作部位，基本型梅花弹性联轴器不适用于重载及轴向尺寸受限制、更换弹性元件后两轴线对中困难的不稳。
标准修改后，梅花形弹性元件的材料有聚氨酯、和铸型尼龙两种。
根据不同工况条件选用不同材料，如风机、水泵、轻工、纺织等工作平稳、载荷变化不大时，可选用聚氨酯。
两种材料的价格相差较大。
1.梅花形弹性联轴器的强度计算梅花形弹性联轴器的强度计算主要是校核弹性元件受载时承压面的压强。
p=)(162221D D Zb Te≤[p]式中 Te ——联轴器的计算转矩，N ·mm;Z ——梅花形弹性元件梅花瓣数；B ——梅花形弹性元件轴向宽度，mm ；[p]——弹性元件材料的许用压强，N/mm ².当用橡胶材料时，一般取[p]=1.8~2N/mm ²； 载荷平稳转速不高时，许用压强可提高1倍以上；用聚氨酯材料时，可取[p]=2.5~3N/mm ²；用铸型尼龙材料时，[p[=3.5~4N/mm ²。
2.刚度计算压缩刚度t C 和剪切刚度r C 近似计算t C =h AE a r C =h AG n式中 A ——梅花形弹性元件承压面和剪切面积，mm ²；a E ——弹性元件材料弹性模量，N/mm ²；a G ——弹性元件材料剪切模量，N/mm ²；H ——梅花形弹性件的厚度，mm 。
·LM型梅花形弹性联轴器结构型式图·新乡市德隆起重机配套有限公司梅花形弹性联轴器结构形式图·LM型梅花形弹性联轴器基本参数和主要尺寸（GB/T—2002）（单位：mm)·新乡市德隆起重机配套有限公司梅花形弹性联轴器参数。
梅花型联轴器是机械传动中主要用来连接两个转动轴，从而达到传递扭矩或旋转角度的机械零部件；也可以用于安全装置的设备保护；运动过程中轴与轴之间不能分离，只能在设备停止运转时方可拆分分离。
梅花型联轴器以聚氨脂塑料为弹性元件与二半联轴器主体紧密组合,主体以进口配方合金铝为主. 中间聚氨脂塑料元件以独有配方配制,具有耐磨性高抗温性好韧性强,与一般普通塑胶件质量稳定耐用. 梅花型体有六瓣和八瓣,根据客户要求定制. 固定方式有键槽.
梅花型联轴器的选择要领:
①容许额定扭矩-是联轴器实际使用时承受的扭矩容许
值.
②容许最大扭矩-是联轴器使用时损坏的最大临界值.
③容许最高转速-需要在选型时确定电机的转速在此范围内.
④容许偏心-两轴的轴心平行偏差的容许值.
⑤容许偏角-两轴之间形成的相互角度容许值.
⑥容许轴向偏差-两轴轴向移动的位移容许值.
例:LS10-26-0406
LS10:系列号，材料为铝合金
26：外径尺寸：26MM，定位螺丝固定
04：D1轴径为：4MM
06：D2轴径为：6MM
梅花型联轴器特点：
1.中间弹性体联接
2.可吸收振动、补偿径向、角向和轴向偏差
3.抗油与电气绝缘
4.顺时针与逆时针回转特性完全相同
5.有两种不同的硬度弹性体
6.定位螺丝固定。
梅花联轴器适用的转速【最新版】目录1.梅花联轴器的概述2.梅花联轴器适用的转速范围3.梅花联轴器的优点4.梅花联轴器的应用领域正文一、梅花联轴器的概述梅花联轴器是一种常见的机械传动装置，主要用于连接两轴，实现轴之间的同步旋转。
它具有结构简单、拆装方便、补偿两轴相对偏移、缓冲、减震等特点，因此在各种机械设备中得到了广泛应用。
二、梅花联轴器适用的转速范围梅花联轴器适用于高速、中速和低速的旋转传动。
根据不同的使用场景和要求，梅花联轴器的转速范围可分为以下三个等级：1.高速梅花联轴器：适用于转速大于 1000rpm 的场合，具有较高的传动精度和承载能力。
2.中速梅花联轴器：适用于转速在 100-1000rpm 之间的场合，具有良好的补偿性能和减震性能。
3.低速梅花联轴器：适用于转速小于 100rpm 的场合，具有较高的扭矩传递能力和耐久性。
三、梅花联轴器的优点梅花联轴器具有以下几个方面的优点：1.结构简单：梅花联轴器的结构相对简单，由两个轴套、一个梅花形弹性元件和若干螺钉组成，便于制造、安装和维护。
2.拆装方便：梅花联轴器采用螺钉连接，可以方便地进行拆卸和组装，便于检查和维修。
3.补偿性能：梅花联轴器的弹性元件采用特殊高性能材料制成，具有较大的补偿两轴相对偏移、缓冲、减震能力。
4.耐久性：梅花联轴器的弹性元件具有耐油、耐空气老化、耐磨等性能，使用寿命长。
5.适应性强：梅花联轴器适用于各种类型的轴连接，具有较高的互换性。
四、梅花联轴器的应用领域梅花联轴器广泛应用于以下领域：1.电子机械：如计算机、通信设备、家电等。
2.电动工具：如钻孔机、磨光机、电动扳手等。
3.医疗机械：如 X 光机、超声波设备、手术台等。
4.运动器材：如跑步机、健身器材、游泳池设备等。
5.木工机械：如锯床、刨床、铣床等。
6.包装机械：如封口机、贴标机、灌装机等。
7.食品机械：如灌装机、糖果机、食用油加工设备等。
8.印刷机械：如胶印机、轮转机、印刷装订设备等。
凌斯梅花胀套联轴器通过拧紧联轴器端面的四颗定位螺丝压迫胀套方式胀紧固定，适用于一些扭力大的步进电机和伺服电机的联结固定例：LS11-55-1924LS11：系列号，材料为铝合金55：外径尺寸：55MM19：D1轴径为：19MM24：D2轴径为：24MMLS11系列梅花胀套联轴器特点：1.利用胀套联接的梅花弹性体联轴器2.零回转间隙,拆装方便3.高灵敏度，传递力矩大4.顺时针与逆时针回转特性完全相同5.可吸收振动、补偿径向、角向和轴向偏差6.常用于伺服电机、步进电机联接邮箱：***************************网址：/全国统一热线：400-0769-856工作总结-财务处长个人工作总结[工作总结-财务处长个人工作总结]工作总结-财务处长个人工作总结（范文）工作总结-财务处长个人工作总结2009-07-06 11：52财务处长个人工作总结光阴似箭、岁月如梭，转眼之间一年过去了，新的一年已经开始，工作总结-财务处长个人工作总结。
回顾一年来的工作，我处在局党组和*局长的正确领导下，在各兄弟处室和同志们的大力支持和积极配合下，全处上下团结奋进，开拓创新，圆满地完成了全年的各项工作任务。
现将主要情况汇报如下：一、加强政治业务学习，努力提高自身素质。
我深知作为财务处长，肩负的任务繁重，责任重大。
为了不辜负领导的重托和大家的信任，更好的履行好职责，就必须不断的学习。
因此我始终把学习放在重要位臵。
一是认真学习党的"十六大"和十六届三中全会精神，特别是重点研读了胡锦涛总书记在"三个代表"重要思想理论研讨会上的讲话。
通过认真研读、冷静思考，使我充分理解了"三个代表"重要思想是我们党立党之本、执政之基、力量之源的深刻内涵；深刻认识了"发展是执政兴国第一要务"的精神实质。

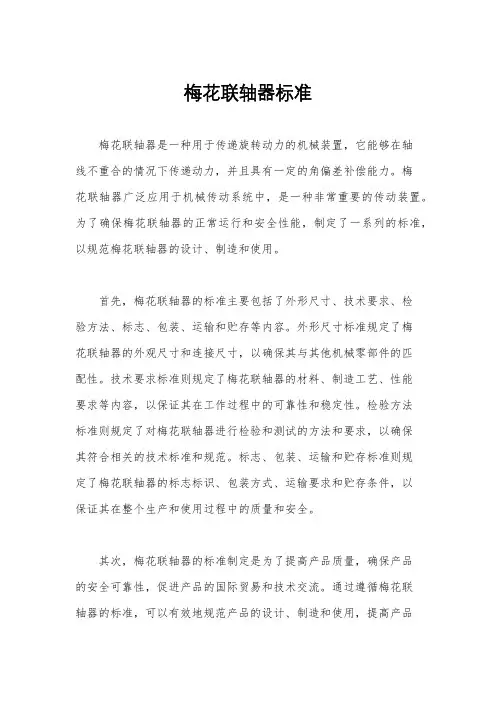

梅花联轴器标准梅花联轴器是一种用于传递旋转动力的机械装置，它能够在轴线不重合的情况下传递动力，并且具有一定的角偏差补偿能力。
梅花联轴器广泛应用于机械传动系统中，是一种非常重要的传动装置。
为了确保梅花联轴器的正常运行和安全性能，制定了一系列的标准，以规范梅花联轴器的设计、制造和使用。
首先，梅花联轴器的标准主要包括了外形尺寸、技术要求、检验方法、标志、包装、运输和贮存等内容。
外形尺寸标准规定了梅花联轴器的外观尺寸和连接尺寸，以确保其与其他机械零部件的匹配性。
技术要求标准则规定了梅花联轴器的材料、制造工艺、性能要求等内容，以保证其在工作过程中的可靠性和稳定性。
检验方法标准则规定了对梅花联轴器进行检验和测试的方法和要求，以确保其符合相关的技术标准和规范。
标志、包装、运输和贮存标准则规定了梅花联轴器的标志标识、包装方式、运输要求和贮存条件，以保证其在整个生产和使用过程中的质量和安全。
其次，梅花联轴器的标准制定是为了提高产品质量，确保产品的安全可靠性，促进产品的国际贸易和技术交流。
通过遵循梅花联轴器的标准，可以有效地规范产品的设计、制造和使用，提高产品的质量和性能，减少产品的故障和事故，降低产品的维护成本，延长产品的使用寿命。
同时，梅花联轴器的标准还可以促进国际贸易和技术交流，使得不同国家和地区的产品能够互相认可和兼容，促进产品的国际化和标准化，推动行业的发展和进步。
最后，梅花联轴器的标准是一个动态的过程，随着科学技术的发展和市场需求的变化，标准也需要不断地进行修订和完善。
只有不断地更新和完善标准，才能够适应新的技术和市场的需求，保证产品的质量和安全性能。
因此，制定和遵循梅花联轴器的标准是非常重要的，它不仅关乎产品的质量和安全，也关乎行业的发展和进步。
总之，梅花联轴器的标准是非常重要的，它规范了产品的设计、制造和使用，提高了产品的质量和安全性能，促进了国际贸易和技术交流。
只有不断地制定和遵循标准，才能够确保梅花联轴器的正常运行和安全性能，推动行业的发展和进步。

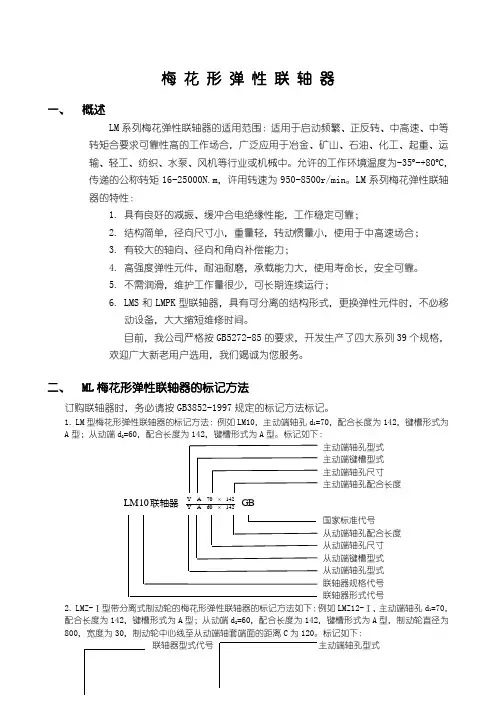

梅 花 形 弹 性 联 轴 器一、 概述LM 系列梅花弹性联轴器的适用范围：适用于启动频繁、正反转、中高速、中等转矩合要求可靠性高的工作场合，广泛应用于冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等行业或机械中。
允许的工作环境温度为-35º~+80ºC ，传递的公称转矩16~25000N.m ，许用转速为950~8500r/min 。
LM 系列梅花弹性联轴器的特性：1. 具有良好的减振、缓冲合电绝缘性能，工作稳定可靠；2. 结构简单，径向尺寸小，重量轻，转动惯量小，使用于中高速场合；3. 有较大的轴向、径向和角向补偿能力；4. 高强度弹性元件，耐油耐磨，承载能力大，使用寿命长，安全可靠。
5. 不需润滑，维护工作量很少，可长期连续运行；6. LMS 和LMPK 型联轴器，具有可分离的结构形式，更换弹性元件时，不必移动设备，大大缩短维修时间。
目前，我公司严格按GB5272-85的要求，开发生产了四大系列39个规格，欢迎广大新老用户选用，我们竭诚为您服务。
二、 ML 梅花形弹性联轴器的标记方法订购联轴器时，务必请按GB3852-1997规定的标记方法标记。
1. LM 型梅花形弹性联轴器的标记方法：例如LM10，主动端轴孔d 1=70，配合长度为142，键槽形式为A 型；从动端d 2=60，配合长度为142，键槽形式为A 型。
标记如下： 主动端轴孔型式 主动端键槽型式 主动端轴孔尺寸 主动端轴孔配合长度国家标准代号从动端轴孔配合长度 从动端轴孔尺寸 从动端键槽型式 从动端轴孔型式 联轴器规格代号 联轴器形式代号 2. LMZ-Ⅰ型带分离式制动轮的梅花形弹性联轴器的标记方法如下：例如LMZ12-Ⅰ，主动端轴孔d 1=70，配合长度为142，键槽形式为A 型；从动端d 2=60，配合长度为142，键槽形式为A 型，制动轮直径为800，宽度为30，制动轮中心线至从动端轴套端面的距离C 为120。
梅花形联轴器结构简单、无需润滑、方便维修、便于检查、免维护，可连续长期运行。
高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
工作稳定可靠，具有良好的减振、缓冲和电气绝缘性能。
具有较大的轴向、径向和角向补偿能力。
结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
采用德国进口数控设备一次性完成加工，保证同心度（0.02MM以内)精度(0.05MM 以内)准外观漂亮，梅花形联轴器以聚氨脂塑料为弹性元件与二半联轴器主体紧密组合,主体以进口配方合金铝为主. 中间聚氨脂塑料元件以独有配方配制,具有耐磨性高抗温性好韧性强,与一般普通塑胶件质量稳定耐用. 梅花型体有六瓣和八瓣,根据客户要求定制. 固定方式有键槽.
例:LS10-C40-1416
LS10:系列号，材料为铝合金
C40：外径尺寸：42MM，夹紧螺丝固定
14：D1轴径为：14MM
16：D2轴径为：16MM
LS10系列梅花联轴器特点:
1.中间弹性体联接
2.可吸收振动、补偿径向、角向和轴向偏差
3.抗油与电气绝缘
4.有两种不同硬度弹性体
5.顺时针与逆时针回转特性完全相同
6.夹紧螺丝固定
邮箱：cnc@ cnc@ 网址：/
全国统一热线：400-0769-856。
