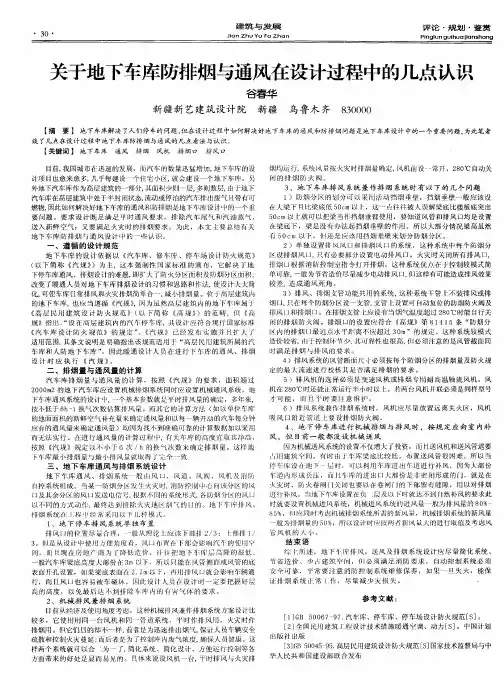

关于地下车库防排烟与通风在设计过程中的几点认识

外地 下汽车库作为高层建筑的一部 分， 其面积少则 …层， 多则数层， 由于地下 汽车库在高层建筑中处于半封闭状态， 流动或停泊的汽车排出废气 Ｈ带有可 ． 燃物 ， 因此 如 何 解 决 好 地 下 车 库 的通 风 和 防 排 炯 是 地 下 车库 设 计 中 的一 个 重 要 问题 。要 求设 计既 足满足 平 时通风要 求 ，排除汽 车尾 气和 汽油 蒸气 ， 送入新鲜 空气 ；又要满足 火灾 时的排烟要 求。为此 ，奉文 主要总结有关 地 下 库 防 排 烟 与 通 风 设 计 中 的 一 些 认 识 。计依据 以 《 车库 、修车库 、停 车场 发计 防火规 范》 汽 （ 以下简 称 《 汽规 》 ）为 主，这本 强制 性 Ｎ家 标准 的颁 布 ，它解 决 了地 下停车 库通风 、排烟 发计的难题， 即扩 大了防火分区面秋及防烟分区面积 ： 改变 了暖通人员对 地下车库排烟 设计的习惯和思路 和作法， 设计大大简 使 化， 可伎车库 日常排风和火灾排烟简单合 ， 小排烟萤 。付 于高 层建筑 内 减 的 地 下 车 库 ，也 应 当 遵 循 《 规 》 为 虽 然 高 层 建 筑 内 的 地 下 车 库 属 于 汽 ，冈 《 高层 民用 建 筑 发计 防火 规 范 》（ 下简 称 《 以 高规 》 的范 畴 ，但 《 ） 岛 规 》 指 出 ： 设 在 高 层 建 筑 内 的 汽 停 乍库 ，典 设 计 应 符 合 现 行 国 家 标 准 “ 《 车库 设 计 防火 规 范 》 的规定 ” 汽 规》 已经发 布 实施 并 Ｈ 扩人 了 汽 。《 ＿ 适 用 范 围 ， 条 文 说 明是 明 确 指 出 该 规 范 适 用 于 “ 其 高层 民用 建 筑 所 属 的 汽 车 库 和 人 防 地 下 车 库 ” 因 此 暖 通 设 计人 员 在 进 行 Ｆ 库 的 通 风 、 排 娴 。 设 计 时 应 执 行 《 规 》。 汽

地下车库的排风排烟设置(暖通设计)

地下车库的排风排烟设置(暖通设计)

设计地下车库的时候，应注意以下几点：1.1执行规范1.1.1《采暖通风与空气调节设计规范》（GBJ50019-2003）1.1.2《建筑设计防火规范》（GB50016-2006）1.1.3《汽车库、修车库、停车场设计防火规范》（GB50067-97）1.1.4《公共建筑节能设计标准》（GB50189-2005）1.1.5《民用建筑防排烟技术规程》（DGJ08-88-2000）1.1.6《机动车停车库（场）环境保护设计规程》（DGJ08-98-2002）1.2超过2000平方米的地下车库就要进行机械排烟排风排烟1.3每个防火分区不大于4000 m2，每个防烟分区不大于2000 m2，防烟分区不得跨越防火分区（防烟分区单边长度不得超过60m）。

每个防烟分区需有至少一个排风竖井，同一个防火分区内相邻的两个防烟分区可共用一个竖井，以平均层高3m计，竖井土建净面积为排烟区面积的‰，共用竖井应以共用排烟区面积总和来计,此时风井流速为4m/s左右。

每个防火分区的多个防烟分区可共用一个进风通道，可利用汽车坡道作进风通道,但汽车坡道上不得设置防火卷帘，没有汽车坡道的防火分区应该增设进风井，进风井的大小约为服务区域面积的‰。

1.4进排风口的面积约为进排风井面积的到2倍。

根据DGJ08-98-2002之规定：1.4.1机动车停车库排风口与环境敏感目标的间距不应小于。

1.4.2机动车停车库排风口朝向人员活动区域时，其底部离地面不应小于；排风口设在非人员活动绿化地带内时，其底部可低于。

1.4.3机动车停车库的机械进风口底部离地面宜大于；设在绿化地带内的进风口，其底部离地面宜大于。

1.4.4机动车停车库的进风口、排风口处于同一立面、同一高度时，其水平间距宜大于，进风口应布置在排风口的常年主导风向向上风侧。

（如果把汽车坡道作为进风口时，应该同样满足这样的要求）机动车停车库的进风口与排风口处于同一立面，且水平间距小于时，其进风口顶部应低于排风口底部，且保持足够高差和水平间距。

高层建筑地下车库通风及防排烟设计探讨

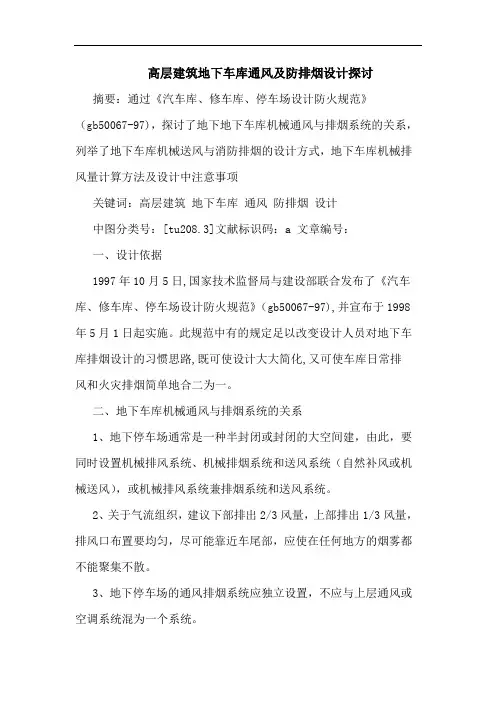

高层建筑地下车库通风及防排烟设计探讨

高层建筑地下车库通风及防排烟设计探讨摘要：通过《汽车库、修车库、停车场设计防火规范》（gb50067-97)，探讨了地下地下车库机械通风与排烟系统的关系，列举了地下车库机械送风与消防排烟的设计方式，地下车库机械排风量计算方法及设计中注意事项关键词：高层建筑地下车库通风防排烟设计中图分类号：[tu208.3]文献标识码：a 文章编号：一、设计依据1997年10月5日,国家技术监督局与建设部联合发布了《汽车库、修车库、停车场设计防火规范》（gb50067-97),并宣布于1998年5月1日起实施。

此规范中有的规定足以改变设计人员对地下车库排烟设计的习惯思路,既可使设计大大简化,又可使车库日常排风和火灾排烟简单地合二为一。

二、地下车库机械通风与排烟系统的关系1、地下停车场通常是一种半封闭或封闭的大空间建，由此，要同时设置机械排风系统、机械排烟系统和送风系统（自然补风或机械送风），或机械排风系统兼排烟系统和送风系统。

2、关于气流组织，建议下部排出2/3风量，上部排出1/3风量，排风口布置要均匀，尽可能靠近车尾部，应使在任何地方的烟雾都不能聚集不散。

3、地下停车场的通风排烟系统应独立设置，不应与上层通风或空调系统混为一个系统。

4、送风方式通常有两种方式，即自然补风和机械送风。

对于南方地区的地下1层停车场，从节能和降低初投资角度看，应尽量利用车道自然补风方式。

车道补风要注意车道进口速度，一般应小于0.5 m/s，以保证汽车进出车道不受影响。

对于严寒地区，一定要设置机械送风系统。

在冬季要送热风，其送风系统要采取有效的防冻措施，这是严寒地区地下停车场送风系统中很重要的问题，应引起设计者的充分注意。

5、于严寒地区的地下停车场通风设计，应充分考虑排风的热回收问题。

另外，在条件许可时，可考虑利用地面上的商场、开敞式办公室等公共建筑的空调排风作为地下停车场的补风系统。

6、严寒地区的地下停车场的进出口处应设置大门空气幕，并应注意大门空气幕的防冻问题。

地下车库防排烟与通风系统设计

地下车库防排烟与通风系统设计
（1）机械通风换气系统最常用的方式。在机械通风换气 系统中，最常用的换气方式是使用排风机，将有害气体通过排 风口吸入到排风管，然后统一送至室外。送风机将室外新鲜 空气引入室内送风管，然后经送风口补充到室内。
（2）喷流诱导通风系统分析。喷流诱导通风系统是一种
148
新型的通风系统，是以少量高速喷出的气体来诱导和搅拌周 围的大量空气并带动至特定方向，该系统可以有效解决地下 车库内的通风问题，以保证室内不产生气流死角。
关键词：地下车库；防排烟；通风系统
1 引言
随着社会快速发展，城市化进程不断加快，建设用地需求 不断增加，其建设成本也呈现出快速增长的势头。面对这种 发展的窘境，积极寻求地下空间的建设，已经成为提升土地利 用效率的高效方法，其中最典型的地下建筑就是地下停车场。 因此，为了保证地下车库的安全使用，对其防排烟和通风系统 进行重点研究，具有非常重要的现实意义。
6 结束语
随着地下车库使用频率的提高，其的安全性受到越来越 高的关注。在对地下车库的防排烟和通风设计中，设计师要 秉持着科学、合理的设计理念，针对地下车库的实际情况，作 出防排烟和通风设计，进一步提升车库的安全性适用性。
参考文献： [1] 吴海涛 . 地下停车场防排烟与通风系统设计[J]. 住宅与房地 产,2018(16):83. [2] GB 50736—2012. 民用建筑供暖通风与空气调节设计规 范[S]. [3] GB 50067—2014. 汽车库、修车库、停车场设计防火规范[S]. [4] GB 51251—2017. 建筑防烟排烟系统技术标准[S].
5 设计中应注意的问题
首先，送风、排风、烟管路应按排烟分区设置。排风、烟系 统应根据车库的具体建筑外形、面积慎重分区，分区面积严格 按照规范要求不要超过 2000m2。其次，在选择送、排风机房位 置时，尽量对称、对角设置，这样便于气流通畅，减少各自管路 交叉，又能保证地面上竖井的排风口与进风口的距离要求。 最后，排烟口应尽量与排风口合用，减少活动部件投资同时电 气控制简单、施工方便、系统可靠。

简析地下车库通风与防排烟系统设计

简析地下车库通风与防排烟系统设计

简析地下车库通风与防排烟系统设计发表时间：2020-05-26T17:13:14.693Z 来源：《建筑实践》2020年1月3期作者：韦祖斌[导读] 目前我国许多城市的高层建筑及住宅小区，设计中都设有地下车库摘要：本文通过对比建筑设计防火规范、高层民用建筑设计防火规范、全国民用建筑工程设计技术措施一暖通空调·动力和汽车库（修车库、停车场）设计防火规范中关于地下车库的通风排烟系统设计等多方面内容，探讨了车库的送风量、平时排风量与消防排烟量计算方法和排烟排风合用的设计要点，阐述了地下汽车库的排烟系统与通风系统兼用的实用性。

关键词：地下车库；通风；防排烟前言目前我国许多城市的高层建筑及住宅小区，设计中都设有地下车库。

这些地下车库平时可用作高低压配电室、泵房、水池、制冷机房等设备用房和地下汽车库，战时可用于二等人员掩蔽所的人防工程使用。

根据现行《高层民用建筑设计防火规范》及《人民防空工程设计防火规范》等相关规定，对住宅小区及高层民用建筑所属的汽车库及人防地下车库，均应按现行《汽车库、停车库、修车场设计防火规范》的要求进行平时的通风排烟设计。

随着国家建筑节能标准的全面和强制推行，地下车库的通风设计还必须满足《公共建筑节能设计标准》、《全国民用建筑工程设计技术措施节能专篇(暖通空调·动力)》等有关规定。

1 系统的合理划分与确定通风排烟方式1.1系统划分《汽车库、停车库、修车场设计防火规范》中规定：地下车库每个防火分区所对应的建筑面积须在2000m2以内；当地下汽车库的防火分区的建筑面积超过2000m2但小于等于4000m2时，地下汽车库内应设有自动灭火系统。

在每个防火分区内可采用隔墙、挡烟垂壁或从顶棚下伸出不小于0.5m的梁来进行防烟分区的划分，防烟分区内的建筑面积宜在2000m2以内。

而《高层民用建筑设计防火规范》与《建筑设计防火规范》则规定：每个防烟分区的建筑面积不宜超过500 m2。

地下车库通风方案

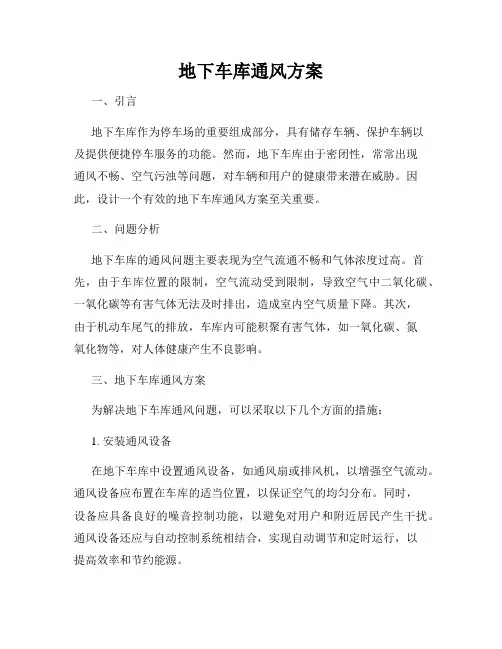

地下车库通风方案

地下车库通风方案一、引言地下车库作为停车场的重要组成部分，具有储存车辆、保护车辆以及提供便捷停车服务的功能。

然而，地下车库由于密闭性，常常出现通风不畅、空气污浊等问题，对车辆和用户的健康带来潜在威胁。

因此，设计一个有效的地下车库通风方案至关重要。

二、问题分析地下车库的通风问题主要表现为空气流通不畅和气体浓度过高。

首先，由于车库位置的限制，空气流动受到限制，导致空气中二氧化碳、一氧化碳等有害气体无法及时排出，造成室内空气质量下降。

其次，由于机动车尾气的排放，车库内可能积聚有害气体，如一氧化碳、氮氧化物等，对人体健康产生不良影响。

三、地下车库通风方案为解决地下车库通风问题，可以采取以下几个方面的措施：1. 安装通风设备在地下车库中设置通风设备，如通风扇或排风机，以增强空气流动。

通风设备应布置在车库的适当位置，以保证空气的均匀分布。

同时，设备应具备良好的噪音控制功能，以避免对用户和附近居民产生干扰。

通风设备还应与自动控制系统相结合，实现自动调节和定时运行，以提高效率和节约能源。

2. 设置新风系统在地下车库中设置新风系统，引入新鲜空气，稀释室内有害气体的浓度。

新风系统可以通过空气处理设备，对外界空气进行过滤、加热或降温等处理，确保引入的空气质量达到标准要求。

同时，新风系统应考虑与排风系统的配合，实现空气的循环流动，以提高通风效果。

3. 室内空气监测在地下车库内设置空气质量监测系统，监测室内空气的质量参数，如二氧化碳浓度、有害气体浓度等。

监测数据可以通过传感器实时采集，反馈给控制系统，以便及时调节通风设备和新风系统的运行状态。

同时，监测数据还可以进行长期记录和分析，为后续改进提供科学依据。

4. 防火通风设计地下车库作为车辆储存场所，防火安全至关重要。

通风方案应与防火设计相结合，确保通风系统的布置符合消防标准，并采取相应的防火措施，如设置防火墙、消防设备等。

在通风设备选用上，应优先选择具备防火功能的产品，以提高安全性。

关于地下停车库的通风及防排烟的设计

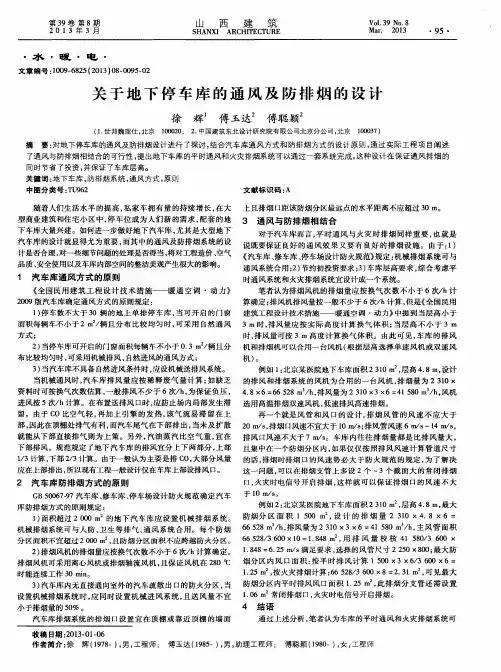

关于地下停车库的通风及防排烟的设计

了通风与防排烟相结合 的可行性 ， 提 出地下车库 的平 时通风和 火灾排烟系统可 以通过一 套系统完成 ， 这种设 计在保证 通风排烟 的
同时节省 了投资 ， 并保证了车库层高。
关 键词 ： 地 下车库 ， 防排烟系统 ， 通风方式 ， 原 则 中图分类号 ： Ｔ Ｕ ９ ６ ２ 文献标识 码 ： Ａ
１ 汽 车 库通风 方 式 的原 则
《 全国 民用 建筑 工 程 设 计 技术 措 施—— 暖通 空 调 ・动 力 》
２ ０ ０ ９版汽车库确定通风方式 的原 则规定 ：
时通风系统和火灾 排烟系统宜设计成一个系统 。
笔者认为排 烟风机的排烟 量应 按换气 次数 不小 于 ６次／ ｈ计 算确定 ； 排 风机排风量按一般不少 于 ６次／ ｈ 计算， 但是 《 全国 民用
１ ） 停车数不大 于 ３ ０辆 的地上 单排停 车库 ， 当可开 启 的门窗 建筑工程设计技术措施—— 暖通空调 ・ 动力 》 中提到 当层 高小 于
面积每辆车不小 于 ２ ｍ ／ 辆且 分布 比较均 匀 时 ， 可采用 自然 通风 ３ ｍ时 ， 排 风量应 按实 际 高度 计算 换 气体 积 ； 当层 高不 小 于 ３ ｍ 方式 ；
时， 排风量 可按 ３ ｍ高 度计算 换气 体积 。由此 可见 ， 车库 的 排风 ２ ） 当停车库可开启 的门窗面积每辆 车不小于 ０ ． ３ ｍ ／ 辆且分 机和排烟机可 以合用一 台风机（ 根据层 高选择单速 风机 或双速风 布 比较均匀时 ， 可采用机械排风 ， 自然进风的通风方式 ； 机） 。 例如 １ ： 北京某 医院地下车库面积 ２ ３ １ ０ ｍ ， 层高 ４ ． ８ ｍ， 设计 当机械通 风时 ， 汽 车库排 风量 应按 稀释废 气 量 ‘ 算； 如 缺乏 的排风 和排烟 系统 的风机 为合用 的一 台风机 ， 排 烟量为 ２ ３ １ ０× 资料时可按换气次数估算 ， 一般排 风不少 于 ６次／ ｈ ， 为保 证负压 ， ４ ． ８× ６＝ ６ ６ ５ ２ ８ ｍ ／ ｈ ， 排 风量 为 ２ ３ １ ０× ３× ６＝ ４ １ ５ ８ ０ ｍ ／ ｈ ， 风机

地下车库建筑的通风排烟和消防设计研究

地下车库建筑的通风排烟和消防设计研究

地下车库建筑的通风排烟和消防设计研究摘要：城市化水平的不断提升，满足了人们的生活需求。

为解决停车方面的问题，建筑设计工作者要优化地下车库建筑设计，结合当地的地理位置、环境生态方面的需求，重点做好通风排烟和消防设计，消除地下车库设计方面的安全隐患问题。

因此，要探讨地下车库火灾的成因，通过做好地下车库的使用设计及消防安全管理，提高地下车库综合设计的质量。

基于此，文章就地下车库建筑的通风排烟和消防设计要点进行了分析。

关键词：地下车库；通风；排烟；消防引言：随着改革开放的不断深入，城市大量新建了与各种功能的大楼配套的汽车库，且大多都为地下停车库，因此在汽车库的防火设计中，应从国家经济建设的全局出发，结合我国的实际情况，积极采用先进的防火与灭火技术，做到确保安全、方便使用。

目前我们国家的防火经验和技术水平与发达国家仍有差距，故需要设计人员建立起统一化的管理、设计标准，通过评估出通风排烟设计的重点，确定造成地下车库火灾的实际因素，提高防火排烟设计的有效性。

一、地下车库火灾隐患及其特性造成地下车库火灾隐患的因素较多，在相关风险评价报告中发现，风机房线路、强电机、弱电机以及控制室中的线路老化、损坏是地下车库的重要危险源。

目前，地下车库的火灾特定如下：首先，地下车库的入（出）口数量相对较少，大多数汽车处于一个封闭的环境当中，其自然通风效果较差、泄压面积小，如果过程中车库出现火灾，地底的烟气、灰尘、热量、可吸入颗粒无法及时排出，致使车库内的温度不断升高[1]。

其次，车库的能见度相对较低，这对人员疏散、消防支持工作提供了极大的挑战，如果车辆的燃油、合成装饰出现载荷，可能会导致燃油箱在持续热辐射的过程中出现燃烧现象，诱发爆炸问题。

同时，地下车库车辆的相对密集，疏散库困难度相对较高，而这一问题势必会造成严重经济损失。

二、地下车库建筑的通风排烟设计措施当建筑内发生火灾时，烟气的危害非常严重，设置防排烟系统的作用是将火灾产生的烟气及时排除，防止和延缓烟气扩散，建筑火灾烟气控制分为防烟和排烟两个方面，防烟采取自然通风和机械加压送风的形式；排烟则包括自然排烟和机械排烟两种。

地下车库通风排烟设计要点概述

地下车库通风排烟设计要点概述

01、地下车库通风排烟概述地下车库位于地下，车库内行驶或停泊的汽车排出的废气不易扩散。

车库废气主要是一氧化碳，氮氧化合物等有害气体。

车库的通风就是排除汽车尾气和汽油蒸气，并向车库送入新鲜空气，把有害物的含量稀释到国家规定卫生标准要求。

地下车库一旦发生火灾，会产生大量的烟气，如果不能迅速排除，极易造成人员伤亡事故，也给消防人员进入地下车库扑救带来困难。

车库防排烟的目的就是满足火灾时的排烟要求，以保证火灾发生时迅速排除滞留烟气，限制烟气的扩散，保证人员和车辆安全撤离现场，减少伤亡。

02、地下车库通风排烟的特点车库防火分区和防烟分区面积较大：依据GB50067―14《汽车库、修车库、停车场设计防火规范》每个防火分区的最大允许建筑面积为2000，设置自动灭火系统的地下车库，其防火分区按4000划分，在每个防火分区内部一般划分两个防烟分区，每个面积不大于2000.车库层高：为减少土建的造价，车库层高控制应尽量低。

规范规定地下车库净高不得低于2.2m，因此本人觉得单层车库梁下净高不得小于2.8m，否则不能避让电缆桥架、消防喷淋管道等，风管布置相当有困难。

地面限制因素多：车库风机房的选择，既要考虑本专业的合理性，又要兼顾排风，竖井出地面的位置防火要求与周围建筑保持一定距离，而且也要结合景观不影响交通组织，另外送排风口还必须保证有一定的距离。

03、地下车库通风排烟设计要点一、地下车库通风设计1、设计原则：地下车库每个防火分区独立设置通风系统，尽量采用自然补风，节能运行。

排风机采用多台并联或采用变速风机,夜间及汽车出入不频繁时,风机风量可减少50%。

有条件时宜设置CO气体浓度传感器控制风机的运行。

2、排风量：车库机械排风的排风量,过去一直沿用6次/h换气次数对应的数值,但存在较为笼统、浪费能量等问题。

《全国民用建筑工程设计技术措施――暖通空调・动力(2009)》针对车库的具体状况,给出了不同的计算方法：排风量完全可以按照不同的情况选择，这样可以有利于节能。

地下车库建筑的通风排烟消防设计

地下车库建筑的通风排烟消防设计

地下车库建筑的通风排烟消防设计发布时间：2021-07-06T10:51:51.003Z 来源：《基层建设》2021年第10期作者：尹月1 张伟2 [导读] 摘要：近几年，随着经济建设及人民生活质量的提升，家用汽车数量逐渐增加，为提升逐渐削减的城市土地资源使用率，许多高层民建工程均配置创建地下车库。

1身份证号码：21068219950907XXXX；2身份证号码：23022919740428XXXX 摘要：近几年，随着经济建设及人民生活质量的提升，家用汽车数量逐渐增加，为提升逐渐削减的城市土地资源使用率，许多高层民建工程均配置创建地下车库。

高层民建工程地下车库存在高密闭性特征，车库中流动或停放的车辆排放尾气中，带有铅、CO、氮氧化合物等成分，不仅影响车库中的空气质量，并且会危害人体健康。

所以，其通风和排烟问题非常关键，特别是二者兼用等引起了设计师的广泛关注。

关键词：地下车库；建筑；通风排烟；消防设计引言近年来，伴随着人民生活质量和收入的不断提高，地下车库作为民用建筑内日常停车的重要地点，使用率也不断增加。

因此，车库内空气质量及发生火灾时排烟系统的风量选择尤为重要。

1地下车库火灾特征分析地下车库火灾特性分析地下车库不仅出入口少、自然通风差，而且相对封闭、泄压面积小，一旦不幸发生火灾，难以快速消散烟气和热量，而此时的地下车库不但升温速度快、烟气浓度高，而且能见度相对较低，给人员疏散和消防救援带来了极大挑战。

这时，车内的燃油和合成装饰材料也会产生大量的火灾荷载，燃油箱在强辐射热的作用下，极易被诱发燃烧，引发爆炸，祸及附近车辆，从而更进一步增加了燃烧范围。

同时，车库内车辆不易疏散，必然会造成不可估量的经济损失。

附加式地下车库与地上建筑物通常是相连通的，火灾、烟雾一旦通过垂直通道向上部空间蔓延，必然会对地上建筑物和广大业主的人身财产安全构成极大威胁。

2地下车库通风与排烟系统的重要性地下车库通常位于超高层或高层建筑的地下，处于半封闭的状态，由于内部管线密集和汽车密度大，因此存在层高低、布线复杂、通风差、火灾隐患大的特点。

地下车库通风、防排烟系统的方案设计及选用

地下车库通风、防排烟系统的方案设计及选用

地下车库通风、防排烟系统的方案设计及选用随着经济的发展，地下车库数量不断增加，规模不断扩大，针对地下车库的通风与排烟设计的方案也多种多样，但是如何选择合适的方案，促进地下车库的通风与排烟是十分重要的，本文针对地下车库的排风、排烟问题的设计进行了探讨。

标签：地下汽车库;排烟量;排风量;通风系统一、引言伴随这就经济的发展和人们生活水平的提高，生活质量逐渐改善的同时，私家车的数量悄然增加，目前我国大部分建筑都设有大型的地下停车库，特别是高层建筑和超市建筑等人员密集的地方，但是地下车库属于地下建筑，封闭性是其最大的特点，一旦发生火灾，烟气的危害性会比地上建筑物更加的严重，而因为地下建筑的封闭性导致人员疏散更加困难，火灾扑救的难度也更大。

实际上，常规的地下室通风方式大多是全面通风，将地下车库划分为不同的分区，有很多个送风和排风的系统。

这些系统同时也能够兼做排烟系统，二位一体的处理排烟通风两个问题。

但是这些系统不可避免的具有风量大，规模庞大的特点，结构十分复杂，这就导致其占用的空间很大，降低了车库的使用效率，同时增加了建筑物的建筑成本，建成之后设备投资量大，工作十分复杂，投资成本高，一旦出现问题整改十分困难，在建设过程中无法避免与其他管线的重合和交叉的问题，因此，地下停车库的通风和排烟需要不断的优化设计方案，通过更好的方案来促进地下车库的安全有效通风排烟。

二、地下车库排风量、排烟量的确定1.地下车库排风量的确定实际上，对于地下车库来说，通风是为了将汽车排放的各种尾气和污染物的浓度降低到人体可以接受的范围之内，所以地下车库的通风设计最重要的就是通风量的确定。

当前，确定地下汽车库的排风量可以通过换气次数进行腿酸，如果没有资料进行计算，换气次数是最好的参考方式，通常不少于6次/h，送风量不少于5次/h。

另外，计算排风量还可以通过全面通风换气量来进行，汽车尾气中的主要有害物质是CO、NOx包括很少的汽油和热量，而根据CO能够计算出全面通风换气量，从而将NOx稀释到卫生标准规定的浓度。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

浅谈住宅小区地下车库通风与防排烟设计摘要：随着人们生活水平的提高，私有汽车拥有量的持续增长，在住宅小区中，汽车停车位成为人们新的需求，本文结合规范，归纳了住宅小区内地下车库通风排烟系统设计的几种常见形式。

关键词：住宅小区；地下汽车库；通风排烟设计
近年来，随着经济的发展以及人民生活水平的提高，私家车拥有量直线上升，而城市可用土地资源正日益减少，因此，越来越多的房地产商通过建造地下车库来解决停车问题。

为防止和减少火灾危害，保护人身和汽车等财产安全，加强地下车库的通风、防排烟设计就显得尤为重要。

本文主要就住宅小区里的地下汽车库的通风及防排烟设计进行探讨，商业建筑下的地下汽车库不在本次讨论的范围之内。

1、设计依据
目前涉及地下汽车库通风与防排烟设计的国家标准规范主要有：gb50045-95《高层民用建筑设计防火规范》（2005年版），
gb50067-97《汽车库、修车库、停车场设计防火规范》，jgj100-98《汽车库建筑设计规范》。

在进行地下车库设计时，不管是高层建筑的地下汽车库，还有兼有人防功能的地下汽车库，均应严格执行《汽车库、修车库、停车场设计防火规范》。

另外指导我们设计的还有《全国民用建筑工程设计技术措施暖通空调动力》（2009版）。

2、防烟分区和防火分区
根据《汽车库、修车库、停车场设计防火规范》的规定，地下汽车库防火分区的最大允许建筑面积为2000m2（不包括甲、乙类物品运输车），当汽车库内设有自动灭火系统时，可增加一倍，即为4000m2。

规范里又规定了，停车数超过10辆的地下车库均需设置自动灭火系统。

这样来说，一般汽车库都设置了自动灭火系统，防火分区最大允许的建筑面积为4000m2。

另外还规定了面积超过2000m2的地下汽车库应设置机械排烟系统，每个防烟分区的建筑面积不宜超过2000m2，且防烟分区不能跨越防火分区。

3、排烟排风系统设计
我们确定讨论的是住宅小区内的地下车库。

一般建筑专业以不超过4000m2划分一个防火分区，那么我们暖通专业就需要在一个防火分区里设置两个防烟分区。

现在根据《汽车库、修车库、停车场设计防火规范》的规定，排烟风机的排烟量应按换气次数不小于6次每小时，层高按实际层高计算。

排风量的计算按《全国民用建筑工程设计技术措施暖通空调动力》中4.3.2条：汽车出入频率较低的住宅类等建筑，按4次/h换气计算。

层高高于3m时，按3m；层高小于3m，按实际层高。

在地下室层高≥4.2m情况下，设现在地下室层高为4.2m，板底净高4m。

汽车库面积3500m2。

排烟量计算为：3500x4x6=84000，取两台排烟机，单台风量为84000÷2×1.1=46200。

排风量计算为：3500x3x4=42000，取一台排风机，单台风量为42000x1.1=46200一
般有两种做法选择排风（烟）机。

3.1选两台排烟兼排风风机（电机外置），火灾时按两台风机同时开启进行排烟，平时只开启一台风机通风。

因为排烟时风管风速不能超过20m/s，排风时风管风速不能超过10m/s，故设计可共用一套排烟排风管。

3.2选两台双速的排烟排风机，火灾时高速开启两台排烟，平时低速开启两台排风。

此时一般的设计人员他们计算的排风量是按6次/h换气进行计算的，为：3500x3x6=63000，取两台排风机，单台风量为63000÷2x1.1=34650，根据上风节能低噪声风机的样本，按排烟量46200m3/h只能选到no.28型的风机（高速：风量为
46310m3/h，风压849pa，功率为20kw；低速：风量为34910m3/h，风压482pa，功率为15kw）。

而实际上高速上计算风机所需的风压只有550pa左右（风管长度一般在60多米）。

这两种笔者更倾向于第一种选择，在满足规范要求的前提下，系统经济简单，控制简单，风管的尺寸也小，对地下室层高非常有利。

在地下室层高＜4.2m情况下，设现在地下室层高为3.7m，板底净高3.5m。

汽车库面积3500m2。

排烟量计算为：3500x3.5x6=73500，取两台排烟机，单台风量为73500÷2×1.1=40425。

排风量计算为：按4次，3500x3x4=42000，取一台排风机，单台风量为42000×1.1=46200，按6次，3500x3x6=63000，取两台排风机，单台风量
为63000÷2×1.1=34650，这里按单台风量为40425，风压为550，可选择选两台no.28型的排烟兼排风风机（电机外置），功率为15kw。

此处运行情况为：当火灾时，开启两台排风机，平时通风时，也开启两台排风机。

不需要按双速来区分运行。

这里，有人可能会问，为什么不按开一台两台来区分平时和火灾时的运行呢？笔者是这
样考虑的，如果要这样做，就需要按单台风量为46200，风压为550，来选择风机。

选出风机为no.36型，且功率提高到18.5kw，这样配置就比原来的大些。

根据现在汽车库通风的使用情况，物业上的管理都是间歇上开启。

故对初投资上的经济性，开发商要考虑的多些。

根据不同的地下车库层高情况，设计人员要加以区分考虑。

4、送补风系统设计
送风量计算应为排风量的80%以上。

消防补风量应为排烟量的50%以上。

可取两者计算的数值大者。

如有进出口车道无防火卷帘设置，可作为送补风通道。

5、风管及风口的布置
排烟排风口为合用风口，一般按侧排风口设计。

排风口均匀布置，即满足了通风要求，又满足了消防排烟口的距离要求。

排烟排风口的风速设计不小于3m/s。

排风管尽量布置在车位的上方，避免布置在车道的上方。

送风口无均匀布置要求。

6、结语
地下室通风排烟设计是暖通专业设计中比较简单的一环。

但是
也需要认真分析对待。

特别现在房地产市场行情很好，各地的住宅小区开发量都很大，开发商对地下室的层高和设备的投资都是非常关心的。

作为设计人员，应注意把设计做得即满足规范和使用要求，又使得系统简单经济，运行可靠。
