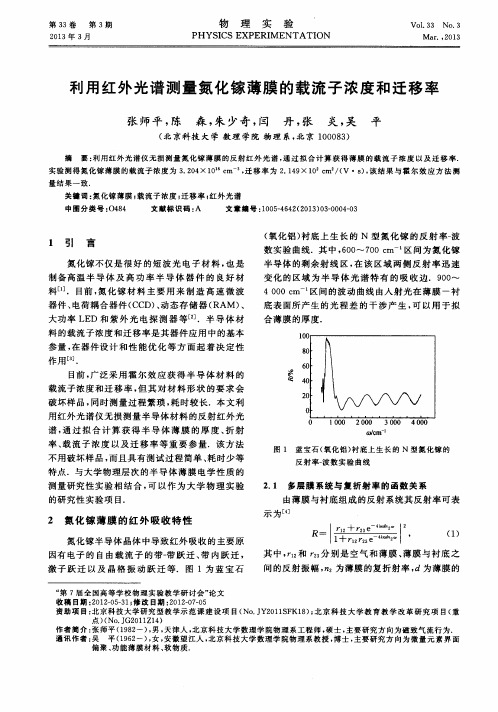

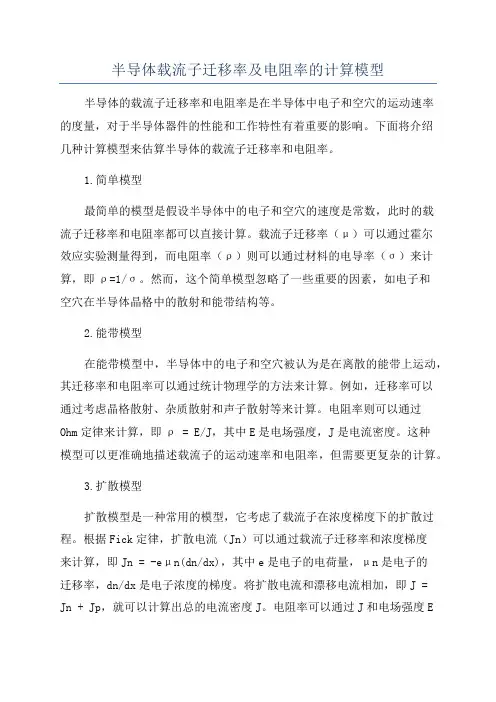

半导体载流子迁移率及电阻率的计算模型半导体的载流子迁移率和电阻率是在半导体中电子和空穴的运动速率的度量，对于半导体器件的性能和工作特性有着重要的影响。
下面将介绍几种计算模型来估算半导体的载流子迁移率和电阻率。
1.简单模型最简单的模型是假设半导体中的电子和空穴的速度是常数，此时的载流子迁移率和电阻率都可以直接计算。
载流子迁移率（μ）可以通过霍尔效应实验测量得到，而电阻率（ρ）则可以通过材料的电导率（σ）来计算，即ρ=1/σ。
然而，这个简单模型忽略了一些重要的因素，如电子和空穴在半导体晶格中的散射和能带结构等。
2.能带模型在能带模型中，半导体中的电子和空穴被认为是在离散的能带上运动，其迁移率和电阻率可以通过统计物理学的方法来计算。
例如，迁移率可以通过考虑晶格散射、杂质散射和声子散射等来计算。
电阻率则可以通过Ohm定律来计算，即ρ = E/J，其中E是电场强度，J是电流密度。
这种模型可以更准确地描述载流子的运动速率和电阻率，但需要更复杂的计算。
3.扩散模型扩散模型是一种常用的模型，它考虑了载流子在浓度梯度下的扩散过程。
根据Fick定律，扩散电流（Jn）可以通过载流子迁移率和浓度梯度来计算，即Jn = -eμn(dn/dx)，其中e是电子的电荷量，μn是电子的迁移率，dn/dx是电子浓度的梯度。
将扩散电流和漂移电流相加，即J = Jn + Jp，就可以计算出总的电流密度J。
电阻率可以通过J和电场强度E的比值来计算，即ρ = E/J。
这种模型可以用来解释pn结的I-V特性和半导体器件的性能。
4.简并和非简并模型在半导体中，如果载流子的浓度很高，就会出现简并的情况。
简并模型考虑了简并效应，其计算方法和非简并模型有所不同。
通常，简并模型更适用于高浓度的半导体材料，而非简并模型适用于低浓度的半导体材料。
根据载流子的简并度，可以选择合适的模型来计算载流子迁移率和电阻率。
综上所述，半导体载流子迁移率和电阻率的计算模型可以通过简单模型、能带模型、扩散模型等进行估算。
高载流子迁移率高载流子迁移率，是指材料中的载流子在外加电场下移动的速率，是衡量材料电导性能的重要参数之一。
以下是关于高载流子迁移率的详细解释及其应用。
一、什么是高载流子迁移率？高载流子迁移率（High Electron Mobility）简称HEM，是电子流动时所遇到的复合和阻碍效果的度量。
它与材料中的电荷输运和材料内部的热波动有关。
当电子通过材料时，会受到电场力的作用而移动，然而，在此过程中会受到与其它电子碰撞的影响，导致其速度降低。
因此，高载流子迁移率是材料中电子移动的速率，也是电阻率大小的基本参数之一。
二、高载流子迁移率的计算方法高载流子迁移率的计算方法包括两种：1.霍尔效应法该方法基于霍尔效应，通过在材料中应用磁场，使流经材料中的电流产生横向磁场，从而测量载流子的迁移率。
2.电学方法该方法使用电学效应，即利用材料中电子通量和电场强度之间的关系来测量高载流子迁移率。
三、高载流子迁移率的应用高载流子迁移率被广泛应用于各个领域中，包括：1.半导体材料研究高载流子迁移率是衡量半导体材料性能的重要参数，如在高速、大功率、高温等特殊工况下，人们需要选择高载流子迁移率的半导体材料。
2.显示技术高载流子迁移率的高材料的电流密度大，驱动电路的速度快。
这在LCD，OLED等显示技术中应用广泛。
3.太阳能电池高载流子迁移率能够影响太阳电池的效率，因此，在太阳能电池中，高载流子迁移率的材料是非常重要的。
四、总结高载流子迁移率是衡量材料电导性能的重要参数。
它的计算方法包括霍尔效应法和电学法。
高载流子迁移率被广泛应用于半导体材料研究、显示技术和太阳能电池等领域。
在今后的研究中，随着半导体技术的发展，高载流子迁移率的应用价值将会更加凸显。
实验三-霍尔效应法测量半导体的载流子浓度、-电导率和迁移实验三霍尔效应法测量半导体的载流子浓度、电导率和迁移率一、实验目的1．了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识。
2．学习用“对称测量法”消除副效应的影响，测量并绘制试样的VH－IS 和VH－IM 曲线。
3．确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。
对于图（1）（a）所示的N 型半导体试样，若在X 方向的电极D、E 上通以电流Is，在Z 方向加磁场B，试样中载流子（电子）将受洛仑兹力：其中e 为载流子（电子）电量，V为载流子在电流方向上的平均定向漂移速率，B 为磁感应强度。
无论载流子是正电荷还是负电荷，Fg 的方向均沿Y 方向，在此力的作用下，载流子发生便移，则在Y 方向即试样A、A´电极两侧就开始聚积异号电荷而在试样A、A´两侧产生一个电位差VH，形成相应的附加电场E—霍尔电场，相应的电压VH 称为霍尔电压，电极A、A´称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子，P 型半导体的多数载流子为空穴。
对N 型试样，霍尔电场逆Y 方向，P 型试样则沿Y 方向，有显然，该电场是阻止载流子继续向侧面偏移，试样中载流子将受一个与Fg方向相反的横向电场力：其中EH 为霍尔电场强度。
FE 随电荷积累增多而增大，当达到稳恒状态时，两个力平衡，即载流子所受的横向电场力e EH 与洛仑兹力eVB相等，样品两侧电荷的积累就达到平衡，故有设试样的宽度为b，厚度为d，载流子浓度为n，则电流强度V Is 与的关系为由（3）、（4）两式可得即霍尔电压VH（A、A´电极之间的电压）与IsB 乘积成正比与试样厚度d成反比。
载流子迁移率计算范文模板及概述说明1. 引言1.1 概述载流子迁移率是半导体材料中重要的物理参数之一，它描述了载流子在电场作用下的迁移能力。
由于载流子迁移率与材料内部结构、掺杂浓度以及温度等因素密切相关，准确计算载流子迁移率对于研究和应用半导体材料具有重要意义。
本文旨在系统地介绍载流子迁移率的计算方法，并分析影响其数值的主要因素。
随着科技的不断发展和应用领域的拓宽，对于理解与优化半导体材料性能的需求日益增加。
通过深入研究载流子迁移率计算方法以及相关的实验结果分析，将为半导体器件设计、优化和制造提供更为可靠的理论基础与指导。
1.2 文章结构本文共分为五个主要部分，每个部分涵盖了特定主题和内容。
除引言外，每个部分都包含若干小节，详细介绍了相关内容。
在第2部分中，将定义并讨论载流子迁移率以及其背后的原理。
还将探讨影响载流子迁移率的因素，以及计算方法的详细步骤和原理。
第3部分将回顾载流子迁移率计算方法的发展历程，介绍目前的研究进展，并分析其在不同应用场景中的应用。
这有助于读者了解载流子迁移率计算在工业界和科学界中的庞大潜力。
在第4部分中，我们将描述实验设计方法，详细说明数据收集和处理过程，并进行实验结果的全面分析和讨论。
通过实验证据的支持，我们将进一步验证和解释载流子迁移率计算方法及其重要性。
最后，在第5部分中，我们将总结主要结论，并提出挑战与不足之处。
此外，还会展望未来关于载流子迁移率计算方面可能的研究方向，以促进该领域更深入、广泛的探索。
1.3 目的本文旨在全面介绍载流子迁移率计算的相关内容，并深入探讨其定义、原理、影响因素以及计算方法。
通过对历史回顾、研究现状、实验设计与结果分析等方面进行综合讨论，可以更好地理解载流子迁移率计算在半导体材料研究和应用中的重要性。
同时，本文旨在激发读者对于未来研究方向的思考，并对载流子迁移率计算方法及其应用的进一步改进和优化提供指导。
希望本文能够为半导体器件工程师、科研人员和学生提供深刻的洞察力，并促进相关领域的持续发展与创新。
mosfet迁移率mosfet，即金属氧化物半导体场效应晶体管，是一种常用的电子元件。
mosfet迁移率是指在mosfet中，载流子的运动速度与电场强度之间的比例关系。
迁移率越高，mosfet的工作效率就越高。
本文将从mosfet迁移率的定义、影响因素、测量方法和应用等方面进行简要介绍。
一、mosfet迁移率的定义mosfet迁移率是指单位电场强度下载流子的运动速度，通常用μ表示。
它是mosfet的最重要的性能参数之一，决定着mosfet的工作效率和速度。
mosfet迁移率可以分为电子迁移率μn和空穴迁移率μp两种，它们分别代表了电子和空穴在mosfet中的运动速度。
mosfet迁移率受到多种因素的影响，其中最主要的是晶体管的材料和结构。
晶体管的材料越好，晶体管的迁移率就越高。
同时，晶体管的结构也会对其迁移率产生影响。
例如，栅极长度、栅极厚度、介质质量等，都会影响晶体管的迁移率。
三、mosfet迁移率的测量方法mosfet迁移率的测量方法有多种，其中最常用的是霍尔效应测量法。
该方法通过对mosfet中的电流和电场进行测量，计算出载流子的运动速度和电场强度，从而得到mosfet的迁移率。
此外，还有微波谐振法、微区电压法等其他测量方法。
四、mosfet迁移率的应用mosfet迁移率是mosfet的重要性能指标之一，直接影响着mosfet的工作效率和速度。
因此，mosfet迁移率的提高是mosfet技术发展的一个重要方向。
在实际应用中，mosfet常用于各种电子设备中，例如电源、逆变器、电机驱动器和通信设备等。
mosfet迁移率是mosfet的重要性能指标之一，它决定着mosfet 的工作效率和速度。
mosfet迁移率的影响因素包括晶体管的材料和结构等，测量方法有多种，其中最常用的是霍尔效应测量法。
在实际应用中，mosfet常用于各种电子设备中，具有广泛的应用前景。
实验三霍尔效应法测量半导体的载流子浓度、电导率和迁移率一、实验目的1．了解霍尔效应实验原理以与有关霍尔元件对材料要求的知识。
2．学习用“对称测量法”消除副效应的影响，测量并绘制试样的 VH－IS 和VH－IM 曲线。
3．确定试样的导电类型、载流子浓度以与迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。
对于图（1）（a）所示的 N 型半导体试样，若在 X 方向的电极 D、E 上通以电流 Is，在 Z 方向加磁场 B，试样中载流子（电子）将受洛仑兹力：其中 e 为载流子（电子）电量， V为载流子在电流方向上的平均定向漂移速率，B 为磁感应强度。
无论载流子是正电荷还是负电荷，Fg 的方向均沿 Y 方向，在此力的作用下，载流子发生便移，则在 Y 方向即试样 A、A´电极两侧就开始聚积异号电荷而在试样 A、A´两侧产生一个电位差 VH，形成相应的附加电场 E—霍尔电场，相应的电压 VH 称为霍尔电压，电极 A、A´称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子，P 型半导体的多数载流子为空穴。
对 N 型试样，霍尔电场逆 Y 方向，P 型试样则沿Y 方向，有显然，该电场是阻止载流子继续向侧面偏移，试样中载流子将受一个与 Fg方向相反的横向电场力：其中 EH 为霍尔电场强度。
FE 随电荷积累增多而增大，当达到稳恒状态时，两个力平衡，即载流子所受的横向电场力 e EH 与洛仑兹力eVB相等，样品两侧电荷的积累就达到平衡，故有设试样的宽度为 b，厚度为 d，载流子浓度为 n，则电流强度V Is 与的关系为由（3）、（4）两式可得即霍尔电压 VH（A、A´电极之间的电压）与 IsB 乘积成正比与试样厚度 d成反比。
物理实验技术中的材料电子学性能测试方法与技巧材料电子学是研究材料中电子相关性质的学科，它在研究和开发新型材料、改善材料性能以及设计新型电子器件方面具有重要的应用价值。
而在材料电子学研究中，对材料电子性能的测试和测量则是至关重要的一环。
一、电子能带结构测试方法1.1 傅里叶变换红外光谱仪傅里叶变换红外光谱仪可以用于测量材料的红外吸收谱，从而得到材料的电子能带结构信息。
该仪器主要通过对样品吸收红外光谱进行傅里叶变换，得到材料吸收光谱的频率和振幅信息。
通过分析谱峰位置和强度，可以确定材料的电子能级和带隙等信息。
1.2 X射线衍射技术X射线衍射技术是一种常用的测试材料电子结构的方法。
该技术通过照射材料表面，收集材料衍射的X射线，从而得到材料的晶体结构信息。
通过分析衍射图样，可以获得材料的晶胞参数和晶胞结构等信息，并进一步研究材料的电子结构。
二、载流子迁移率测试方法2.1 范德波尔霍夫方法范德波尔霍夫方法是一种常用的测试材料载流子迁移率的方法。
该方法利用霍尔效应，通过在材料中施加电场，测量材料中的霍尔电压和电流，从而得到材料的载流子浓度和迁移率。
通过调节电场的大小，可以研究材料的电子迁移特性，为材料的电子性能优化提供依据。
2.2 瞬态光电导法瞬态光电导法是一种测试材料载流子迁移率的快速方法。
该方法利用光激发材料，通过测量光照下材料的电导率变化，从而得到材料的载流子迁移率。
与传统方法相比，瞬态光电导法具有快速测量速度和高灵敏度的优势，适用于对材料载流子迁移率进行快速筛选和优化。
三、能带结构计算方法3.1 密度泛函理论密度泛函理论是一种计算材料能带结构的常用方法。
该方法通过构建材料中电子的密度分布，利用波恩-奥本哈尔近似等近似处理，从而得到材料的能带结构、态密度和带隙等信息。
密度泛函理论常用的计算工具有VASP、Quantum ESPRESSO等。
3.2 紧束缚模型紧束缚模型是一种计算材料能带结构的简化方法。
载流子迁移率计算方法(V A S P,O R I G I N)
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
计算公式：
半导体物理书上也有载流子迁移率的公式，但是上面的是带有平均自由时间的公式，经过变换推倒，就成了上面的那个公式，因此要用vasp计算的参数有，S l,m e,m d,E l这四个参数，其他的都是常数，可以查询出来带入公式。
参数：S l
,就是需要我们先用vasp计算出声子谱，我们要对声子谱求导，取导带底处的值，对应的就是电子迁移率的S l 所以需要学会怎么使用phonopy
m e
:就是电子的有效质量，要用origin对能带图求二次导，取导带底对应的值。
m d:
mx就是布里渊区X方向的有效质量，my就是y方向的有效质量，先用笔算出G 到K,M向量，然后分别作这两个向量的垂直向量，在这两个向量方向上取20个权重为0的点，放到KPOINTS中，按照以前的方法，算出来的能带就是x方向上的和y方向上的，然后就可以算出x,y方向上的有效质量。
E l
:把公式变形一下，E l，放在一边，其他的放在另一边，δV就是原来晶胞的体积改变量，δE就是对应能量的该变量，V0就是晶胞原来的体积，也就是说，我要把原来的晶胞任意改变一下大小，算出导带底能量的变化量，进而就算出了E l这个量。
以上这四个量算出来之后，带入公式计算就可以得出电子的迁移率公式。
电子迁移率主要受到：声学支波散射，光学支波散射，电离杂质杂质散射的影响，因为后二者没有第一个影响大，所以我们计算的迁移率包含的就是在声学支波散射作用下的迁移率。
（半导体物理书上都很仔细的介绍。
）
2。
载流子迁移率测量方法总结
引言
迁移率是衡量半导体导电性能的重要参数，它决定半导体材料的电导率，影响器件的工作速度。
已有很多文章对载流子迁移率的重要性进行研究，但对其测量方法却少有提到。
本文对载流子测量方法进行了小结。
迁移率μ的相关概念
在半导体材料中，由某种原因产生的载流子处于无规则的热运动，当外加电压时，导体内部的载流子受到电场力作用，做定向运动形成电流，即漂移电流，定向运动的速度成为漂移速度，方向由载流子类型决定。
在电场下，载流子的平均漂移速度v与电场强度E成正比为：
式中μ为载流子的漂移迁移率，简称迁移率，表示单位电场下载流子的平均漂移速度，单位是m2／V·s 或cm2／V·s。
迁移率是反映半导体中载流子导电能力的重要参数，同样的掺杂浓度，载流子的迁移率越大，半导体材料的导电率越高。
迁移率的大小不仅关系着导电能力的强弱，而且还直接决定着载流子运动的快慢。
它对半导体器件的工作速度有直接的影响。
在恒定电场的作用下，载流子的平均漂移速度只能取一定的数值，这意味着半导体中的载流子并不是不受任何阻力，不断被加速的。
事实上，载流子在其热运动的过程中，不断地与晶格、杂质、缺陷等发生碰撞，无规则的改变其运动方向，即发生了散射。
无机晶体不是理想晶体，而有机半导体本质上既是非晶态，所以存在着晶格散射、电离杂质散射等，因此载流子迁移率只能有一定的数值。
测量方法
(1)渡越时间(TOP)法
渡越时间(TOP)法适用于具有较好的光生载流子功能的材料的载流子迁移率的测量，可以测量有机材料的低迁移率。
在样品上加适当直流电压，选侧适当脉冲宽度的脉冲光，通过透明电极激励样品产生薄层的电子一空穴对。
空穴被拉到负电极方向，作薄层运动。
设薄层状况不变，则运动速度为μE。
如假定样品中只有有限的陷阱，且陷阱密度均匀，则电量损失与载流子寿命τ有关，此时下电极上将因载流子运动形成感应电流，且随时间增加。
在t时刻有：
若式中L为样品厚度电场足够强，t≤τ，且渡越时间t0<τ。
则
在t0时刻，电压将产生明显变化，由实验可测得，又有
式中L、V和t0皆为实验可测量的物理量，因此μ值可求。
(2)霍尔效应法
霍尔效应法主要适用于较大的无机半导体载流子迁移率的测量。
将一块通有电流I的半导体薄片置于磁感应强度为B的磁场中，则在垂直于电流和磁场的薄片两端产生一个正比于电流和磁感应强度的电势U，这称为霍尔效应。
由于空穴、电子电荷符号相反，霍尔效应可直接区分载流子的导电类型，测量到的电场可以表示为
式中R为霍尔系数，由霍尔效应可以计算得出电流密度、电场垂直漂移速度分量等，以求的R，进而确定μ。
(3)电压衰减法
通过监控电晕充电试样的表面电压衰减来测量载流子的迁移率。
充电试样存积的电荷从顶面向接
地的底电极泄漏，最初向下流动的电荷具有良好的前沿，可以确定通过厚度为L的样品的时间，进而可确定材料的μ值。
(4)辐射诱发导电率(SIC)法
辐射诱发导电率(SIC)法适合于导电机理为空间电荷限制导电性材料。
在此方法中，研究样品上面一半经受连续的电子束激发辐照，产生稳态SIC，下面一半材料起着注入接触作用。
然后再把此空间电荷限制电流(SCLC)流向下方电极。
根据理论分析SCLC电导电流与迁移率的关系为
J=pμε1ε0V2/εDd3 (7)
测量电子束电流、辐照能量和施加电压函数的信号电流，即可推算出μ值。
(5)表面波传输法
将被测量的半导体薄膜放在有压电晶体产生的场表面波场范围内，则与场表面波相联系的电场耦合到半导体薄膜中并且驱动载流子沿着声表面波传输方向移动，设置在样品上两个分开的电极检测到声一电流或电压，表达式为
Iae=μP／Lv． (8)
式中P为声功率，L为待测样品两极间距离，v为表面声波速。
有此式便可推出μ值。
(6)外加电场极性反转法
在极性完全封闭时加外电场，离子将在电极附近聚集呈薄板状，引起空间电荷效应。
当将外电场极性反转时，载流子将以板状向另一电极迁移。
由于加在载流子薄层前、后沿的电场影响，因而在极性反转后t时间时，电流达到最大值。
t相当于载流子薄层在样品中行走的时间，结合样品的厚度、电场等情况，即可确定μ值。
(7)电流一电压特性法
本方法主要适用于工作于常温下的MOSFET反型层载流子迁移率的测量。
对于一般的MOSFET工作于高温时，漏源电流Ids等于沟道电流Ich与泄漏电流Ir两者之和，但当其工作于常温时，泄漏电流Ir急剧减小，近似为零，使得漏源电流Ids即为沟道电流Ich。
因此，对于一般的MOSFET反型层载流子迁移率，可以根据测量线性区I—V特性求的。
总结
综上所述，本文共指出了七中载流子迁移率的测量方法，除此之外，还可采用漂移实验、分析离子扩散、分析热释电流极化电荷瞬态响应等方法进行载流子迁移率的测量。
