在进行加工之前,数控车床要进行对刀操作,以便确保产品加工的精度以及准度,在实际进行生产的过程中,数控车床对刀的操作有试切对刀和机外对刀仪这两种对刀方法,但是在进行对刀操作的时候也会出现一些问题,下面我们就来具体介绍一下数控车床对刀的操作步骤。
1、试切对刀试切对刀主要用在建立加工坐标系。
在安装好工件后,为了可以加工出需要的加工件,要将编程原点设定为加工原点,建立加工坐标系,用来确定刀具和工件的相对位置,使刀具按照编程轨迹进行运动,最终加工出所需零件。
试切对刀的步骤主要有:(1)选择机床的手动操作模式;(2)启动主轴,试切工件外圆,保持X方向不移动;(3)停主轴,测量出工件的外径值;(4)选择机床的MDI操作模式;(5)按下“off set sitting”按钮;(6)按下屏幕下方的“坐标系”软键;(7)光标移至“G54”;(8)输入X及测量的直径值;(9)按下屏幕下方的“测量”软键;(10)启动主轴,试切工件端面,保持Z方向不移动;2、机外对刀仪对刀机外对刀仪对刀需要将显微对刀仪固定于车床上,用于建立刀具之间的补偿值。
但是因为刀具尺寸会有一定差别,机床中刀位点的坐标值也会因此而出现不同。
如果不设立刀具之间的补偿值,运行相同的程序时就不可能加工出相同的尺寸,想要保证运行相同的程序时,运用不同的刀具得出相同的尺寸,则需要建立刀具间的补偿。
机外对刀仪对刀的步骤主要有:(1)移动基准刀,让刀位点对准显微镜的十字线中心;(2)将基准刀在该点的相对位置清零,具体操作是选择相对位置显示;(3)将其刀具补偿值清零,具体操作是按下“off set sitting”按钮,按下屏幕下方的“补正”软键,选择“形状”,在基准刀相对应的刀具补偿号上输入Xo、Zo;(4)选择机床的手动操作模式,移出刀架,换刀;(5)使其刀位点对准显微镜的十字线中心;(6)选择机床的MDI操作模式;(7)设置刀具补偿值,具体操作是按下“offset sitting”按钮,按下屏幕下方的“补正”软键,选择“形状”,在相对应的刀补号上输入X、Z;(8)移出刀架,执行自动换刀指令即可。
数控车床对刀的原理与方法数控车床的刀具对刀是确保机床工作精度的关键步骤之一、对刀准确度影响着工件的加工精度和质量。
数控车床的对刀一般采用刀具测量、感应式对刀、比较式对刀等方式。
下面将介绍数控车床对刀的原理和方法。
1.刀具测量:数控车床通常提供一个专门的测量装置,用来测量刀具的长度和半径。
通过刀具测量装置的读数,可以计算出刀具的几何参数,以便在数控系统中设置正确的刀具补偿值。
2.感应式对刀:数控车床使用感应式传感器,通过与刀具接触或靠近刀具来感应刀具的位置信息。
传感器可以测量到刀具的长度和半径,并将这些信息传递给数控系统。
3.比较式对刀:比较式对刀是通过测量工件上已加工的特征来确定刀具的位置。
例如,在数控车床上面加工一个规定尺寸的槽后,可以使用传感器测量槽的尺寸,然后根据预定的槽尺寸,调整刀具的位置。
根据数控车床对刀的原理,可以采用以下方法进行对刀:1.感应式对刀:数控车床上通常有一个专用的感应式对刀装置。
在对刀过程中,需要选取一把已知长度的刀具,并使用感应式传感器测量其长度。
将测量到的刀具长度输入数控系统,系统会自动计算并设置刀具长度补偿值。
然后,将正确长度的刀具安装到车刀刀架上,依次对各个刀具进行对刀。
2.刀具测量:刀具测量是比较常见的对刀方式。
使用专用的刀具测量设备可以测量刀具的长度和半径。
在对刀过程中,首先选取一把已知长度和半径的刀具,将其放入测量设备中测量。
然后,将测量到的数值输入数控系统,系统会自动计算出刀具的补偿值。
最后,将已校准好的刀具安装到车刀刀架上。
3.比较式对刀:在比较式对刀中,首先需要加工一个已知尺寸的特征,例如一条槽或一组孔。
然后,使用专用的测量仪器测量加工后的特征尺寸。
将测量到的尺寸和预定的尺寸进行比较,计算出相应的补偿值。
最后,根据计算结果调整刀具的位置。
除了上述方法外,还可以使用图形化的数控系统来辅助进行对刀。
通过在数控系统中显示工件轮廓的模拟图像,可以直观地观察刀具的位置与工件轮廓之间的关系,从而调整刀具的位置。
数控车床的几种精确对刀方法数控车床是一种通过计算机控制实现工件切削的自动化机床。
在数控车床的使用过程中,精确对刀是非常重要的一步,它决定了工件的加工质量和精度。
下面将介绍几种常见的数控车床精确对刀方法。
1. 工件测量法:这是最基本的对刀方法,即通过量具来测量工件的尺寸,然后根据工件的实际尺寸来调整刀具的位置,以确保切削位置与工件要求一致。
这种方法适用于尺寸较小的工件,如直径小于200mm的轴类零件。
2. 示值表法:这是一种通过示值表来测量工件与刀具之间的距离,进而调整刀具位置的方法。
示值表的工作原理类似于千分尺,通过测量两个接触点间的位移来确定距离,通过示值表的读数来确定刀具位置是否正确。
这种方法适用于较大尺寸的工件,如直径大于200mm的轴类零件。
3.比较法:这是一种通过对比工件和标准工件之间的差异来判断刀具位置是否正确的方法。
首先需要准备一个与工件尺寸要求一致的标准工件,然后将标准工件固定在主轴上,调整刀具位置,使得切削位置与标准工件相吻合。
然后将工件固定在主轴上,通过比较工件和标准工件之间的差异,调整刀具位置,直至二者之间的差异最小。
这种方法适用于形状复杂、尺寸要求高的工件。
4.零刀具法:即在对刀时使用一个零刀具,这个刀具的长度和切削刀具相同,但是没有切削刃。
首先将零刀具安装在刀塔上,通过调整零刀具的位置和工件之间的间隙,使得零刀具与工件接触,然后通过测量零刀具与工件的间隙来确定刀具位置是否正确。
当零刀具与工件之间的间隙为零时,即可确定刀具位置正确。
这种方法适用于切削刀具无法直接测量的情况下,如刀具形状复杂或刀具长度超过测量仪器范围的情况。
需要注意的是,对于数控车床的精确对刀方法,不同的机床可能会有不同的要求和适用范围,具体的对刀方法应根据机床的实际情况和工件要求来选择。
在对刀过程中,还需要注意对刀时机床的静止状态、对刀速度和对刀力度的控制,以确保对刀的准确性和稳定性。
此外,对于精度要求较高的工件,还可以采用自动对刀装置、光学对刀仪等专用设备来实现更精确的对刀。
数控车床的对刀操作步骤在数控车床的操作中,对刀是一项非常重要的工艺操作。
对刀操作的准确与否直接影响到车床加工的质量和效率。
本文将为您介绍数控车床的对刀操作步骤,帮助您正确进行对刀操作。
步骤一:准备工作在进行对刀操作之前,首先需要做一些准备工作。
1.先确保车床的刀具刀片是整齐摆放的,没有松动或损坏的情况。
2.确保车床刀架的位置正确,刀架能够正常移动。
3.准备好适合对刀操作的工件,可以是一块平整的金属坯料。
步骤二:工具选择在进行对刀操作时,需要配备一些常用的工具,以便进行测量和调整。
1.卡尺:用于测量刀具的长度、宽度和高度。
2.快速测高仪:用于测量刀具的高度差异。
3.刀具调整工具:用于调整和固定刀具。
步骤三:测量刀具长度1.选择一根刀具,并将其安装在车床刀架上。
2.使用卡尺,测量刀具的长度。
将卡尺放置在刀具的上方和下方,确保卡尺与刀具接触紧密。
3.记下测量结果,并与车床的预设数值进行比对。
如果长度不匹配,就需要进行调整。
步骤四:测量刀具宽度1.使用卡尺,测量刀具的宽度。
将卡尺放置在刀具的两侧,确保卡尺与刀具接触紧密。
2.记下测量结果,并与车床的预设数值进行比对。
如果宽度不匹配,就需要进行调整。
步骤五:测量刀具高度1.使用快速测高仪,将其靠近刀具表面,并将测高仪调至水平。
2.将测高仪移到刀具的各个部位,记录下不同部位的高度差异。
3.如果发现刀具存在高度差异,就需要进行调整,以确保刀具的高度统一。
步骤六:刀具调整根据之前测量的结果,对刀具进行调整。
1.如果刀具的长度不匹配,可以通过添加刀夹片或者更换刀具来进行调整。
2.如果刀具的宽度不匹配,可以通过调整刀具的位置或者更换合适宽度的刀具来进行调整。
3.如果刀具的高度差异较大,可以通过调整刀架高度或者刀具位置来进行调整。
步骤七:验证对刀结果在完成刀具的调整后,需要进行对刀结果的验证,以确保调整准确。
1.将工件安装在车床上,并选择适当的加工程序。
2.运行加工程序,观察加工过程中切削刀具的表现。
数控车床对刀的原理及方法数控车床对刀是指在进行数控加工前,通过调整工具与工件之间的相对位置,使其达到最佳的加工状态,从而确保加工精度和质量。
在进行数控车床对刀时,需要掌握一定的原理和方法。
一、数控车床对刀的原理:数控车床对刀是以工具为基准,通过调整工具与工件之间的相对位置,使其达到预定的加工要求。
数控车床对刀的原理包括工具长度补偿和半径补偿。
工具长度补偿:数控车床对刀时,要考虑工具长度的影响。
在机床的编程中,以工件参考点统一参考工具长度,通过编程输入工具长度补偿值,使操作者无需考虑具体工具长度,直接参照工件参考点与加工长度编程。
半径补偿:数控车床对刀时,还要考虑工具半径的影响。
在机床的编程中,通过编程输入刀具半径补偿值,使操作者无需考虑具体工具半径,直接参照工件轮廓绘制加工轮廓。
二、数控车床对刀的方法:1. 机械对刀法:数控车床对刀时,一般先采用机械对刀法进行初步调整。
具体步骤如下:(1) 选择合适的切削工具,将其装夹到主轴上;(2) 将工件装夹在工作台上,固定好;(3) 调整工具的位置,使其与工件接触;(4) 缓慢移动工具,观察工具与工件的接触情况;(5) 调整对刀量,使工具的刀尖与工件表面轻微接触;(6) 用毛刷或布将切屑清除干净;(7) 检查工具与工件的接触情况,如需调整,继续进行机械对刀。
2. 触发器对刀法:在数控车床上,一般配备有触发器对刀装置。
该装置可以根据工具与工件的相对位置变化,给出相应的触发信号。
具体步骤如下:(1) 在数控系统中,选择相应的对刀程序和参数;(2) 将工具装夹到主轴上;(3) 将工件装夹在工作台上,固定好;(4) 运行对刀程序,使切削工具逐渐接近工件;(5) 当工具与工件发生接触时,触发器将给出触发信号,停止继续靠近;(6) 根据触发信号调整工具位置,以使其与工件的接触减小到最小值;(7) 检查工具与工件的接触情况,如果需要调整,可再次进行触发器对刀。
3. 光电对刀法:光电对刀法是一种非接触式的对刀方法,通过使用光电开关检测刀具的位置与工件的位置关系,以确定最佳的对刀位置。
数控车床的对刀方式
数控车削加工中,需要确定零件的加工原点,以建立准确的加工坐标系,这是通过对刀来实现的。
对刀点可以设在零件上、夹具上或机床上,对刀时应使对刀点与刀位点重合。
数控车床常用的对刀方法有三种:试切对刀、机械对刀仪对刀(接触式)、光学对刀仪对刀(非接触式)。
1、一般方式对刀
一般方式对刀是指在数控机床上使用相对位置检测的手动对刀。
下面以Z向对刀为例说明对刀方法,如图1所示。
刀具安装后,先移动刀具手动切削工件右端面,再沿X向退刀,将右端面与加工原点距离N输入数控系统,即完成这把刀具Z向对刀过程。
手动对刀是基本对刀方法,但它还是没跳出传统车床的“试切--测量--调整”的对刀模式,占用较多的在机床上时间。
此方法较为落后。
2、机外对刀仪对刀
如图2所示,机外对刀的本质是测量出刀具假想刀尖点到刀具台基准之间X及Z方向的距离。
利用机外对刀仪可将刀具预先在机床外校对好,以便装上机床后将对刀长度输入相应刀具补偿号即可以使用。
3、自动对刀
自动对刀是通过刀尖检测系统实现的,刀尖以设定的速度向接触式传感器接近,当刀尖与传感器接触并发出信号,数控系统立即记下该瞬间的坐标值,并自动修正刀具补偿值。
自动对刀过程如图3所示。
图1 相对位置检测对刀图2 机外对刀仪对刀图3自动对刀自动对刀依据刀具与对刀仪是否接触分为:机械对刀仪对刀(图4所示)和光学对刀仪对刀图5所示)。
机械对刀仪对刀
光学对刀仪对刀。

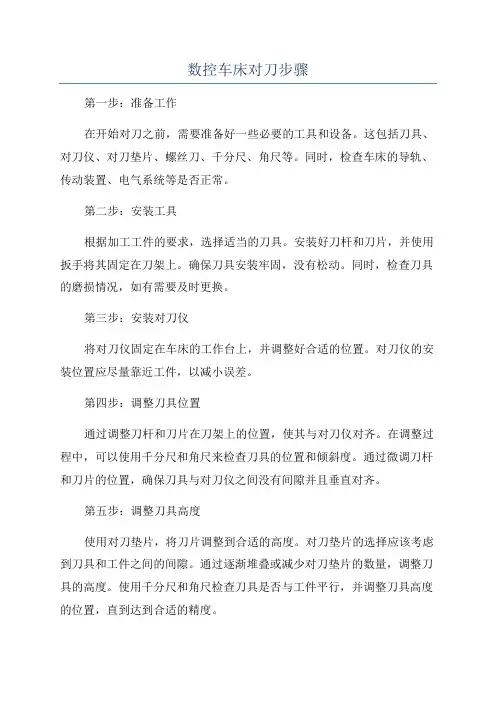

数控车床对刀步骤第一步:准备工作在开始对刀之前,需要准备好一些必要的工具和设备。
这包括刀具、对刀仪、对刀垫片、螺丝刀、千分尺、角尺等。
同时,检查车床的导轨、传动装置、电气系统等是否正常。
第二步:安装工具根据加工工件的要求,选择适当的刀具。
安装好刀杆和刀片,并使用扳手将其固定在刀架上。
确保刀具安装牢固,没有松动。
同时,检查刀具的磨损情况,如有需要及时更换。
第三步:安装对刀仪将对刀仪固定在车床的工作台上,并调整好合适的位置。
对刀仪的安装位置应尽量靠近工件,以减小误差。
第四步:调整刀具位置通过调整刀杆和刀片在刀架上的位置,使其与对刀仪对齐。
在调整过程中,可以使用千分尺和角尺来检查刀具的位置和倾斜度。
通过微调刀杆和刀片的位置,确保刀具与对刀仪之间没有间隙并且垂直对齐。
第五步:调整刀具高度使用对刀垫片,将刀片调整到合适的高度。
对刀垫片的选择应该考虑到刀具和工件之间的间隙。
通过逐渐堆叠或减少对刀垫片的数量,调整刀具的高度。
使用千分尺和角尺检查刀具是否与工件平行,并调整刀具高度的位置,直到达到合适的精度。
第六步:移动对刀仪记录刀具位置将对刀仪移动到车床的一侧,并在工件表面上选择一个合适的位置。
使用螺丝刀,固定对刀仪,确保其不会移动。
然后,使用对刀仪记录下刀具在该位置的位置坐标。
第七步:移动对刀仪至工件另一侧将对刀仪移动至工件的另一侧,并选择一个相对应的位置。
使用螺丝刀,固定对刀仪。
然后,使用对刀仪记录下刀具在该位置的位置坐标。
第八步:计算工件坐标通过对刀仪记录的两个位置坐标,计算出工件的中心坐标。
根据工件的尺寸和形状,使用角尺和千分尺进行测量,计算出工件的几何参数。
第九步:坐标系的建立确定刀具坐标系和工件坐标系之间的关系。
根据工件的形状和加工要求,建立刀具坐标系和工件坐标系之间的转换关系。
并通过调整数控系统的参数,建立适当的坐标系。
第十步:测试刀具位置使用数控系统提供的手动操作模式,移动刀具到工件上方,并逐步接触工件表面。
数控车床对刀方法数控车床是一种高精度、高稳定性的机械设备,广泛应用于制造、加工、雕刻等各个方面。
但是在使用数控车床进行加工时,对于刀具的刀具、工件的工件必须进行正确的调整和校准,以确保加工的精度和效率。
本文将介绍数控车床对刀的方法,包括刀具对刀、辅助装置调整等方面。
一、数控车床对刀前的准备在进行数控车床对刀前,需要进行一些准备工作,以确保切削工具和工件位置准确,保证工作效率和准确性。
对刀前的准备包括以下几个方面:1. 确认刀具几何参数。
根据加工任务选择不同类型的刀具,并确认数控车床上的刀具几何参数,包括半径、长度、角度等。
2. 清洁工件表面。
工件表面必须干净无杂物,以确保切削齿能够充分接触工件表面,以达到更好的切削效果。
3. 机械调整。
数控车床必须先进行机械调整,包括机床导轨的润滑、机床组件的紧固、丝杆的调整等。
4. 确认刀具和工件位置。
确认数控车床上刀具和工件的安装位置,切削刀具必须与工件表面平行,刀具运动方向与切削方向垂直。
二、数控车床对刀方法1. 刀具对刀法刀具对刀是数控车床最常用的对刀方式,实现方式为将要使用的刀具与一根对比长度相同的比较条对齐,进行校准。
刀具对刀法需要的材料包括:切削刀具、比较条、扳手等。
(1)确定比较条。
比较条是一根长度与要对刀的切削刀具相等的条形物,可以是一根判断曲线的铁条或是一根可以摆动的比钢板,其作用是通过与要对刀的刀具进行比较,以确定刀具的位置和角度。
(2)摆放比较条。
将比较条放在工件表面平行的位置上,并用卡盘或夹具固定好,确认比较条与工件表面平齐,并将比较条从左至右图4.6-1。
(3)调整刀具。
将切削刀具固定在刀架上,并使用扳手调整刀具位置和角度,使之与比较条平行,并且与工件表面垂直,保证刀具切削齿与工件表面接触充分。
(4)测量刀具位置。
使用卡尺或其它测量工具,测量刀具的位置和长度,与比较条长度相同或偏差很小的范围内,说明刀具位置已调整正确,并可以进行下一步工序。
对刀的目的就是把你的机床坐标和你零件的坐标一样,这样才能开始加工工件,不然你不对刀的话,启动机床就会撞刀,因为你的机床坐标和工件坐标不一样。
对刀一般要遵循什么原则或者有什么要求呢?个人认为,具体要以工件零件图纸和工艺要求为根本! 在机械加工中,一般有基准重合原则,设计基准和工序基准重合。
深入理解数控车床的对刀原理关于操作者保持清晰的对刀思路、熟练掌握对刀操作以及提出新的对刀办法都具有指导意义。
对刀的实质是确定随编程而变化的工件坐标系的程序原点在仅有的机床坐标系中的方位。
当工件以及刀具都安装好后,用试切法对刀,可按下述步骤进行对刀操作:1)先进行回零操作(参考上面的回参考点)2)XY方向的对刀1.将工件通过夹具装在工作台上,装夹时,工件的四个侧面都应留出对刀的位置。
2.起动主轴中速旋转,快速移动工作台和主轴,让刀具快速移动到靠近工件左侧有一定安全距离的位置,然后降低速度移动至接近工件左侧。
3.靠近工件时改用微调操作(一般用0.01mm来靠近),让刀具慢慢接近工件左侧,使刀具恰好接触到工件左侧表面(观察,听切削声音、看切痕、看切屑,只要出现其中一种情况即表示刀具接触到工件),再回退0.01mm。
记下此时机床坐标系中显示的X坐标值,240.500等。
并把相对坐标清零。
4.沿Z正方向退刀,至工件表面以上,用同样方法接近工件右侧,记下此时机床坐标系中显示的X坐标值,如-60.400等。
并把相对坐标清零。
5.据此可得工件坐标系原点在机床坐标系中X坐标值为-60.400/2=-30.200。
除2后的相对坐标值为X方向中心点坐标值。
6.移动到中心点,清零。
7.输入相对的数据:设置-相对清零-X清零-G54-把机床实际坐标输进G54和工件坐标系的X.Y。
3)刀具的Z向对刀(两种方法)第一种方法:1.将刀具快速移至工件上方。
2.起动主轴中速旋转,移动工作台和主轴,让刀具移动到靠近工件上表面有一定安全距离的位置,然后降低速度移动让刀具端面接近工件上表面.3.靠近工件时改用微调操作(一般用0.01mm来靠近),让刀具端面慢慢接近工件表面,使刀具端面恰好碰到工件上表面,再将Z轴再抬高0.01mm,记下此时机床坐标系中的Z值,如-140.400等,则机床坐标系中的Z坐标值为-140.400。
对刀操作加工一个零件常需要几把不同的刀具,由于刀具安装及刀具偏差,每把刀具在切削位置时,其刀尖所处位置并不完全相同。
为此,根据零件图纸及加工工艺编写工件程序,只需要在编写程序的换刀指令中调用相应的刀具补偿。
<一>.定点对刀(1)将基准刀具的刀尖定位到标准点(2)复位相对坐标(U,W),使其坐标值为零(3)选择基准刀对应的偏置号(按刀偏键)(4)按X0,按IN,按Z0,按IN,使基准刀对应的偏置量为零(5)移动实际加工用的刀具并定位到基准点在选择偏置号后,按X或U,和Z或W,IN,则相对坐(6)标值被置到相应的偏置号中。
相应地,标准刀具和实际刀具的差别被指示出来重复步骤(6),可找出其它刀偏<二>.试切对刀(1)用基准刀试切工件设定基准坐标系a.按【刀补】设基准刀偏置号(如:001),X,Z值清零b.主轴旋转,用手动方式,沿X轴切削c.主轴停止,进入录入方式,按【程序】,输入G50,Z0,按启动键(此时相对坐标Z显示为0)d.主轴旋转,用手动方式,沿Z轴切削e.主轴停止,测量直径值(比如:φ25)进入录入方式,按【程序】,输入G50,X25,按启动键(此时相对坐标X显示为25)(2)非基准刀偏置设置a.设对刀偏置号(如:003),X,Z值清零b.轴旋转,用手动方式,沿X轴切削c. 主轴停止,按【刀补】输入Z0,按输入键,刀补值自动计算并输入d.主轴旋转,用手动方式,沿Z轴切削e.主轴停止,按【刀补】,测量直径值(比如:φ25),输入X25,按输入键,刀补值自动计算并输入三、刀补(偏)设置工作方式本系统设置了T1~T9共9组刀偏值,每组刀偏有Z轴、X轴方向两个数据。
其中的可通过手动对刀操作自动生成的刀偏组数量是使用的刀具总数相同,其余的刀偏数据只能通过键盘输入。
1、刀偏数值的检索在刀偏工作方式中可以查看每个刀偏值的具体内容。
按“向上”、“向下”光标移动键可以检索前一个或后一个刀偏值。
数控车床内孔对刀操作步骤在数控车床加工过程中,如何准确地进行内孔对刀是非常重要的一步。
本文将介绍数控车床内孔对刀的操作步骤。
步骤一:准备工作在进行内孔对刀操作之前,我们要先进行准备工作。
首先,确认车床已经正确安装好刀具,并合理设置好刀具的切削参数。
其次,确保工件已经固定在车床上,并保证其稳固不会晃动。
步骤二:选择刀具根据需要加工的内孔尺寸和材料,选择合适的刀具。
一般情况下,我们可以选择钻头、铰刀或钻孔铰刀等刀具进行内孔加工。
选择刀具时还需要考虑刀具材料和刀具尺寸等因素。
步骤三:对刀初始位置设置在进行内孔对刀之前,我们要先确定对刀初始位置。
通常情况下,对刀初始位置是指刀尖与工件表面之间的距离。
我们可以通过车削一小段距离来找到刀具的初始位置。
步骤四:刀具归零操作接下来,进行刀具归零操作。
刀具归零是指将刀具的坐标系原点设置在工件的灵活位置,以便于以后的加工操作。
在进行刀具归零操作时,需要使用微调手轮逐步移动刀具,直至刀尖与工件表面轻微接触。
然后,使用数控系统的零点设置功能将刀具位置记录下来。
步骤五:调整切削深度和速度根据加工要求,设置适当的切削深度和切削速度。
切削深度一般根据工件材料和刀具强度来确定,切削速度则根据刀具材料和工件材料来选择。
在进行内孔加工时,需要注意切削深度不宜过大,以免损坏刀具或工件。
步骤六:对刀结束位置设置对刀结束位置是指刀具准备退出内孔时的位置。
根据加工要求设置刀具的结束位置,一般会比对刀初始位置稍大一些,以确保内孔的加工精度。
步骤七:开始加工将以上工作完成后,我们可以开始进行内孔加工了。
通过启动数控车床的加工程序,切削刀具会按照预设的路径进行内孔加工。
步骤八:检查加工质量内孔加工完成后,我们需要检查加工质量。
可以使用量具进行测量,检查内孔的尺寸和平面度等是否符合要求。
若不符合要求,需要及时调整刀具或加工参数。
步骤九:清理工作最后,进行清理工作。
清理刀具、工件和车床等设备,确保下一次加工的准备工作可以顺利进行。
数控车床的对刀方法数控车床的对刀方法数控车床是制造业中常用的一种机器设备,其通过预先编程的控制系统来控制刀具在材料上的运动轨迹,从而将材料切削成所需的形状和尺寸。
因为数控车床的操作需要对各种参数进行调整,因此对刀是一项非常重要的工作。
本文将介绍数控车床的对刀方法,以期为使用数控车床的工作人员提供帮助。
第一步:准备刀片和刀柄在对刀之前,需要确保所使用的刀片和刀柄是适合于所加工的材料的。
从车削质量的角度讲,合适的刀片和刀柄显得更加必不可少。
因此,在使用数控车床之前,需要检查所使用的刀具是否与所加工的材料相匹配,这对于确保车削质量至关重要。
刀片的形状和尺寸也需要注意,如果使用的是既有刀片,需要评估该刀片是否已经使用过多次。
如果刀片已经磨损严重,建议更换刀片以获取更好的车削效果。
在对刀之前,还需要将刀片和刀柄通过配合孔进行拼装。
此外,注意刀孔必须干净光滑,否则容易滑动。
在配对的过程中,应确保配对孔的两端紧密贴合,以确保刀片的稳定性和切削效果。
第二步:清洁和校准车床的工作台为了确保刀具的精度和切削效果,需要先清理工作台。
在进行对刀的操作之前,应先清洗工作台,并通过校准仪器检查工作表面的高低差异,如有需要则可以进行调整。
通常情况下,对于大型数控车床,需要使用磁力测量平面和对刀仪来精确检测工作表面的平整度和垂直度。
第三步:装夹工件在进行对刀之前,还需要安装和固定工件,以确保车床的切割效果。
此外,还要准确量取工件和刀具之间的距离。
在这方面,可以使用卡尺,卡板和其他测量工具来确定距离。
在测量过程中,需要准确地操作,避免误差的增加。
第四步:进入“对刀方式”菜单通过数控车床的操作界面,可以进行对刀方式的设置。
在进入“对刀方式”菜单之后,需要选择正确的刀具和其他必要的参数。
对于数控车床而言,可以选择刀具位置,控制刀具执行的行进方式,以及设定刀具运动的方向。
第五步:进行“一次对刀”调整在选择好刀具和参数后,进行一次粗调以便校准数控程序。
数控车床对刀方法一、对刀对刀的目的是确定程序原点在机床坐标系中的位置,对刀点能够设在零件上、夹具上或者机床上,对刀时应使对刀点与刀位点重合。
数控车床常用的对刀方法有三种:试切对刀、机械对刀仪对刀(接触式)、光学对刀仪对刀(非接触式),如图3-9所示。
⑺试切对刀法口机械对刀仪法G光学为刀仪法图3・9数控车床对刀方法1、试切对刀1)外径刀的对刀方法如图3-10所示。
Z向对刀如(a)所示。
先用外径刀将工件端面(基准面)车削出来;车削端面后,刀具能够沿X方向移动远离工件,但不可Z方向移动。
Z轴对刀输入:“ZO测量”。
X向对刀如(b)所示。
车削任一外径后,使刀具Z向移动远离工件,待主轴停止转动后,测量刚刚车削出来的外径尺寸。
比如,测量值为φ50.78mm,则X轴对刀输入:“X50.78测量2)内孔刀的对刀方法类似外径刀的对刀方法。
Z向对刀内孔车刀轻微接触到己加工好的基准面(端面)后,就不可再作Z向移动。
Z轴对刀输入:“ZO测量X向对刀任意车削一内孔直径后,Z向移动刀具远离工件,停止主轴转动,然后测量已车削好的内径尺寸。
比如,测量值为φ45.56mm,则X轴对刀输入:“X45.56测量”。
3)钻头、中心钻的对刀方法如图3-11所示。
图3J1钻头、中心钻对刀Z向对刀如(a)所示。
钻头(或者中心钻)轻微接触到基准面后,就不可再作Z向移动。
Z轴对刀输入:“ZO测量二X向对刀如(b)所示。
主轴不必转动,以手动方式将钻头沿X轴移动到钻孔中心,即看屏幕显示的机械坐标到“X0.0”为止。
X轴对刀输入:“XO测量二2、机械对刀仪对刀将刀具的刀尖与对刀仪的百分表测头接触,得到两个方向的刀偏量。
有的机床具有刀具探测功能,即通过机床上的对刀仪测头测量刀偏量。
3、光学对刀仪对刀将刀具刀尖对准刀镜的十字线中心,以十字线中心为基准,得到各把刀的刀偏量。
二、刀具补偿值的输入与修改根据刀具的实际参数与位置,将刀尖圆弧半径补偿值与刀具几何磨损补偿值输入到与程序对应的存储位置。
数控车床对刀操作步骤教程引言数控车床是现代制造业中常用的一种机床,它能够通过程序控制自动完成零件加工。
而数控车床对刀是数控车床加工过程中的重要一步,它决定了加工质量和效率。
本文将介绍数控车床对刀的操作步骤,帮助读者更好地了解和掌握这一关键技术。
步骤一:机床准备1.首先,确认数控车床的电源已接通,并检查电源线及其他连接线路是否正常。
2.启动数控车床的电源开关,待机床进入正常工作状态后,进入操作界面。
步骤二:工件装夹1.选取合适的卡盘夹具或其他装夹工具,根据加工要求将工件安装在车床的主轴上。
2.用螺丝刀或扳手等工具紧固装夹工具,确保工件夹紧牢固,避免在加工过程中发生脱落或错位。
步骤三:坐标复归1.在数控车床的操作界面上选择“零点归位”或“绝对原点”,使加工坐标回到机床参考位置。
2.根据工艺要求,选择合适的坐标系,进行坐标系设置,并确保坐标系选择正确。
步骤四:刀具安装1.根据加工要求选择适当的刀具,并在车刀架上将其装入刀柄。
注意刀柄的稳固安装,以免刀具在加工过程中松动。
2.使用刀具装夹工具或电动螺丝刀将刀片安装在刀柄上。
确保刀片安装正确,牢固可靠。
步骤五:参考刀具对刀1.在数控车床的操作界面上选择“手动运动模式”或“手动操作模式”,使刀具可以手动调整位置。
2.将参考刀具(即已经对刀好的刀具)安装在车刀架上,并保证其牢固性。
3.使用手动操作模式下的手动微动装置,通过调整车刀架位置,使参考刀具与工件接触。
4.使用刀具高度调整装置或其他刀具调整工具,逐步调整车刀架位置,使参考刀具与工件在加工过程中接触点位置准确。
步骤六:换刀具设置1.根据加工工艺要求,选择需要换装的刀具,并将其安装在车刀架上。
2.在数控车床的操作界面上选择“刀具预设”或其他相关功能设置。
3.进入刀具预设界面,设置换刀的相关参数,包括刀具的尺寸、长度、刀具中心距等。
4.确认参数设置无误后,保存并退出刀具预设界面。
步骤七:自动对刀调整1.在数控车床的操作界面上选择“自动对刀”或相关调整功能。
简述数控车床对刀操作方法数控车床对刀操作是指将刀具、工件与坐标系之间的相对位置调整到预定的位置上,确保切削过程中的精度和安全。
数控车床对刀操作方法如下:1. 前期准备:(1) 刀具的安装与调整:根据加工要求选择合适的刀具,并进行装夹、调整刀具尺寸、角度和避让等。
(2) 工件的安装:选择合适的装夹方式和位置,进行工件的装夹,保证工件的稳定性和相对位置的准确性。
(3) 数控系统的设定:根据加工工艺要求,输入相应的加工数据和程序。
2. 定位基准:(1) 确定刀具补偿基准:根据加工要求确定刀具长度补偿基准和半径补偿基准。
(2) 确定工件坐标基准:根据加工要求确定工件坐标系的基准位置,一般选择工件的某一特定位置或特征点作为基准。
(3) 确定机床坐标基准:根据加工要求,在数控系统中设置机床坐标系的基准,一般选择机床坐标系的零点位置。
3. 执行对刀操作:(1) 快速定位:根据预设的刀具基准,利用数控系统的定位功能将刀具快速移动到工件附近,保证安全。
(2) 精确定位:通过调整刀位坐标,按照实际测量值进行微调,将刀具移动到目标位置上,保证切削位置的精确性。
(3) 开始对刀:将刀具与工件轻轻接触,保持一定的刀具预载荷,通过观察切削加工状态和测量刀具相对位置,逐步调整刀具的位置,直至满足加工要求为止。
(4) 刀具磨损和补偿:根据刀具磨损情况,可以选择进行刀具的更换或刀具补偿操作,以保持加工精度和刀具寿命。
4. 检查验证:(1) 刀具位置验证:使用测量工具(如刀具偏置仪)对刀具位置进行验证,确定刀具与工件之间的相对位置是否准确。
(2) 工件位置验证:使用测量工具(如三坐标测量机)对工件的位置进行验证,确定工件相对于坐标系的位置是否准确。
(3) 切削效果验证:通过观察样品或测量工件的尺寸、形状、表面质量等,验证切削效果是否满足要求。
数控车床对刀操作的关键在于精确定位和刀具调整的准确性,操作人员需要具备一定的机床操作和数控编程的基本技能,并且需要进行充分的实践和经验积累。
数控车床对刀方法
对刀的原理与方法
编程原点、加工原点的概念
编程原点地根据加工图样选定的编制零件程序的原点,即编程坐标系的原点。
数控机床运行程序进行自动加工时,刀具运动的轨迹是程序给定的坐标值控制的,这种坐标值的参照系称为加工坐标系,它的坐标原点称为加工坐标原点。
零件被定位装夹于机床后,相应的编程坐标原点在机床坐标系中的位置应与工件的加工原点重合,编程人员在编制程序时,需根据零件图样选定编程原点,建立编程坐标系,并在程序中用指令指定编程原点在机床中的位置,即工件的加工原点,建立起工件的加工坐标系。
对刀的原理
对于数控机床来说,加工前首先要确定刀具与工件的相对位置,它是通过对刀点来实现的。
对刀点是指通过对刀确定刀具与工件相对位置的基准点,对刀点往往就是零件的加工原点,它可以设在被加工零件上,也可以设在夹具与零件定位基准有一定尺寸联系的某一位置上。
对刀点的选择原则:(1)使程序编制简单;(2)容易找正,便于确定零件的加工原点的位置;(3)在加工时检查方便、可靠;(4)有利于提高加工精度。
在使用对刀点确定加工原点时,就需要进行“对刀”。
对刀是指“刀位点”与“对刀点”重合的操作,“刀位点”是指刀具的定位基准点,对于车刀来说,其刀位点是刀尖。
对刀的目的是确定对刀点(或工件原点)在机床坐标系中的绝对坐标值,测量刀具的刀位偏差值。
当加工同一工件要使用多把不同的刀具时,在换刀位置不变的情况下,不同的刀具其刀位点到工件基准点的相对坐标值是不同的,这就要求不同的刀具在不同的起始位置开始加工时,都能保证程序正常运行。
为了解决这个问题,机床数控系统配备了刀具补正的功能,利用刀具补正功能,只要事先把每把刀相对于某一预先选定的基准刀的位置偏差测量出来,输入到数控系统的刀具参数补正栏指定组号里,在加工程序中利用T指令,即可在刀具轨迹中自动补偿刀具位置偏差。
刀具位置偏差的测量同样亦需通过对刀来进行。
对刀的方法
在数控加工中,对刀的基本方法有手动对刀、对刀仪对刀、ATC对刀和自动对刀等。
手动对刀的基础是通过试切零件来对刀,采用“试切—测量—调整”的对刀模式。
手动对刀要较多地占用机床时间,但由于方法简单,所需辅助设备少,因此普遍应用于经济型数控机床中。
采用对刀仪对刀需对刀仪辅助设备,成本较高,但可节省机床的对刀时间,提高对刀的精度,一般用于精度要求较高的数控机床中。
ATC对刀由于操纵对刀镜以及对刀过程还是手动操作,故仍有一定的对刀误差。
自动对刀与前面的对刀方法相比,减少了对刀误差,提高了对刀精度和对刀效率,但CNC系统必须具备刀具自动检测的辅助功能,系统较复杂,一般用于高档数控机床中。
经济型数控车床的手动对刀方法
GSK928CNC控制系统是广州数控设备厂开发的第二代数控系统,下面以GSK928系统数控车床为例,说明手动对刀的具体操作方法。
简单的对刀过程
手动(MANUAL)方式下,可按以下顺序进行对刀,得出刀具偏置量。
(1)进入主菜单,进入手动方式(MANUAL);
(2)选定对刀用的基准点(刀尖容易到达又方便观察的位置);
(3)选一把刀作为基准刀,例如1号刀,在可以换刀的位置键入T10命令(选1号刀,无刀偏);
(4)移动刀架,将基准刀的刀尖移到对刀基准点,按“命令COMM”键,显示命令菜单,执行NEWXZ命令(设置新系统坐标),将系统的坐标设置为(0,0);
(5)按“命令COMM”键,执行T.SIZE命令(用系统坐标设置刀具偏置),可将基准刀对应的刀偏值置为(0,0);
(6)移动刀架到可以换刀的位置,用T20命令换2号刀;
(7)移动刀架让刀尖对准对刀基准点;
(8)按“命令COMM”,执行T.SIZE命令,可将刀具对应的刀偏值置为当前系统坐标值(正好是刀偏值);
(9)重复(6)至(8)步骤,可得到所有刀具的刀偏值。
若使用光学对刀仪,可将对刀仪的中心线作为对刀基本点,从而得到较为精确的刀偏值。
试切对刀过程
(1)用“命令COMM”、T.TEST功能设置刀偏
手动方式下,按以下顺序进行试切对刀可得出较为精确的刀具偏置。
①装夹好工件和刀具;
②进入手动(MANUAL)方式;
③选择好基准刀(如1号刀),用T10命令换刀;
④移动刀架使刀靠近工件端面,开启主轴车端面,将新端面作为Z轴方向基准位置;
⑤车外圆长度为5~10mm,不退刀,主轴停,测量该位置X方向直径值和Z方向离基准点距离,如图1所示;
⑥按“命令COMM”,执行T.TEST命令(用试切得到的尺寸设置刀具偏置)。
显示:Tx TEST(x为当前刀具号)
x
输入试切位置测量出的X轴方向直径值X1
—
输入试切Z方向长度(距基准位置距离)Z1
z
—
第二行提示BY(表示是否为基准刀)
按“Y”键,系统将根据输入的值进行刀具偏置(刀偏号=刀具号)的设置;
⑦换刀,重复⑤⑥,可得出所有刀具的偏置(按步骤⑥操作,输入X、Z值后,第二行提示变为Y,按“Y”键,系统将根据输入值进行刀具偏置的设置。
(2)用“参数PARAM”、T.SIZE功能直接输入刀偏值,完成刀偏设置。
①装夹好工件和刀具;
②进入手动方式;
③选择基准刀(如1号刀),用T10命令换刀;
④车端面,在X方向退刀,执行NEW XZ命令,将系统Z坐标设为0,X坐标不变;
⑤车外圆5~10mm,在Z方向退刀,执行NEW XZ命令,将系统X坐标设为0,Z坐标不变;
⑥按“参数PARAM”键,选T.SIZE参数。
将1号刀刀偏值修改为X0,Y0;
⑦移动刀架到可以换刀的位置,用T20命令换2号刀;
⑧移动刀架,让刀尖对准工件端面,如图2(a)所示,记下此时Z坐标Z2;然后刀尖对准外圆,如图2(b)所示,记下此时X坐标X2。
按步骤⑥方法将2号刀的刀偏值修改为X2Z2;
⑨重复⑦⑧可修改其余刀具的刀偏,完成所有刀具的刀偏设置。
2.2.1加工程序中工件加工原点的设定方法
一般情况下在程序中应指定工件加工原点,GSK928系统数控车床指定工件加工原点的方法是使用G92指令,格式为:G92XZ(X、Z均为绝对值),X、Z后面输入坐标值,表示刀具当前位置到加工坐标原点的距离。
G92指令指定工件加工原点的方法如图3所示。
2.2.2工件加工原点的确定
从图3可知,用G92指令设定加工原点时,工件加工原点的位置与刀具起始位置是紧密相联的,只要确定了刀具起始位置,也就确定了工件坐标原点。
GSK928系统数控车床确定刀具起始位置的工作是通过手动操作来完成的。
以图4为例,工件端面中心为编程原点,加工程序中用G92指令;G92X100Z5,将编程原点变成工件加工原点,确定刀具起始位置的具体操作步骤如下:
(1)首先根据程序指令,计算出刀尖到工件端面中心的距离为:
直径方向X=100(直径值)
轴向Z=5;
(2)装夹好工件,起动主轴,移动刀架使刀尖(基准刀)慢慢靠近端面如图4(a)所示,
用前述方法将系统Z坐标设为“0”;
(3)试切外圆,切削长度约10mm(以能方便测量为准),如图4(b);
(4)用前述方法将系统X坐标设为“0”,然后退刀使刀具离开工件;
(5)停车并测量工件外径D1,计算100-D1值。
(6)将刀架移到坐标X=100-D1,Z=5,如图4(c),此点即为刀具起始点位置。
确定刀具起始位置后,就可调入程序进行自动加工了。
当执行完G92X100Z5程序段后,数控系统便将工件端面中心确定为工件加工原点。
