数控机床工作原理简述
数控机床是一种通过计算机控制机床工作的自动化设备。
其工作原理主要包括以下几个方面。
首先，数控机床通过接收计算机发送的指令来控制工作过程。
计算机会将需要加工的工件信息输入到数控机床的控制系统中，控制系统会根据这些信息生成相应的加工程序。
其次，数控机床的控制系统会将加工程序转化为机床能够理解的形式，这一步叫做解译。
解译过程将加工程序中的指令翻译为机床能够识别的运动控制指令，如进给运动、主轴转速等。
然后，数控机床的控制系统将解译后的运动控制指令发送给驱动系统。
驱动系统根据接收到的指令来控制伺服电机、变频器等执行器，实现机床各个部件的运动。
最后，机床的各个部件按照控制系统发送的指令进行相应的运动。
例如，进给轴会按照指定的速度进行直线或圆弧插补运动，主轴会按照设定的转速旋转，实现对工件的加工。
总的来说，数控机床通过计算机控制系统将加工程序转化为机床能够理解的指令，驱动各个执行器实现机床部件的运动，从而实现对工件的精确加工。
这种工作原理不仅提高了加工效率和精度，并且减少了人为操作的错误。
contents •数控技术概述•数控机床结构与分类•数控编程基础•数控加工工艺与刀具选择•数控机床操作与维护•数控技术发展趋势与展望目录01数控技术概述数控技术的定义与发展数控技术的定义采用数字化信息对机床运动及其加工过程进行控制的技术。
数控技术的发展历程从手动控制到数字控制，经历了多个阶段的发展，包括电子管、晶体管、集成电路、计算机等技术的应用。
数控技术的现状与趋势当前数控技术已经广泛应用于制造业各个领域，未来将继续向智能化、高精度、高效率等方向发展。
数控系统的组成与工作原理数控系统的组成01数控系统的工作原理02数控系统的特点03机械制造领域航空航天领域汽车制造领域其他领域数控技术的应用领域02数控机床结构与分类为确保加工精度和稳定性，数控机床采用高刚度材料和结构。
通过先进的制造工艺和装配技术，实现高精度加工。
采用高性能伺服驱动系统和高速主轴，提高加工效率。
配备自动换刀装置、自动排屑装置等，实现自动化加工。
高刚度高精度高速度高自动化按工艺用途分类按运动方式分类按伺服系统类型分类常见数控机床类型介绍数控车床数控铣床加工中心数控磨床03数控编程基础数控编程的概念是将零件的加工信息，按照数控系统规定的代码和格式，编制成加工程序文件，并输入到数控装置中，由数控装置控制机床进行自动加工的过程。
0203分析零件图样和工艺要求确定加工方案数控编程的步骤01选择合适的数控机床选择合适的刀具、夹具和量具编制加工程序01 02 03机床坐标系工件坐标系用于控制机床的直线插补、圆弧插补等加工动作。
M指令用于控制机床的辅助功能，如换刀、冷却液开/关等。
G指令VSS指令01F指令02T指令03数控编程的常用指令与格式地址符+数字程序段格式一个完整的程序段由若干个字组成，每个字由地址符和数字组成，程序段结束以分号或回车符表示。
04数控加工工艺与刀具选择先进行粗加工，再进行精加工，逐步提高加工精度。
先粗后精原则一次装夹原则工序集中原则基准统一原则尽可能在一次装夹中完成多道工序，减少装夹次数，提高加工效率。

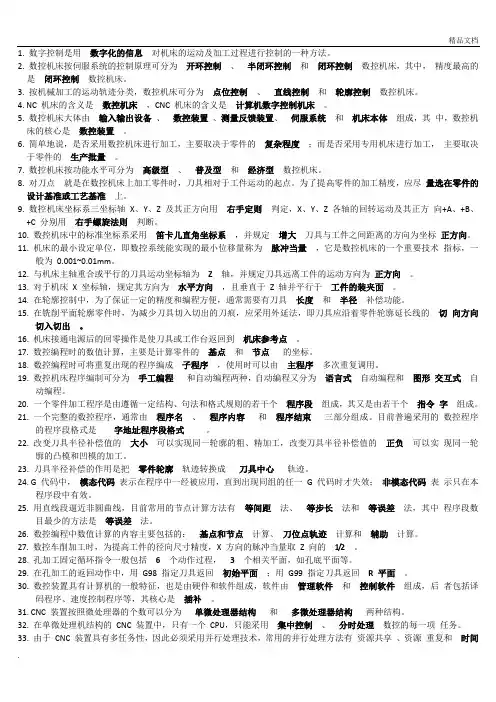

1. 数字控制是用数字化的信息对机床的运动及加工过程进行控制的一种方法。
2. 数控机床按伺服系统的控制原理可分为开环控制、半闭环控制和闭环控制数控机床，其中，精度最高的是闭环控制数控机床。
3. 按机械加工的运动轨迹分类，数控机床可分为点位控制、直线控制和轮廓控制数控机床。
4. NC 机床的含义是数控机床，CNC 机床的含义是计算机数字控制机床。
5. 数控机床大体由输入输出设备、数控装置、测量反馈装置、伺服系统和机床本体组成，其中，数控机床的核心是数控装置。
6. 简单地说，是否采用数控机床进行加工，主要取决于零件的复杂程度；而是否采用专用机床进行加工，主要取决于零件的生产批量。
7. 数控机床按功能水平可分为高级型、普及型和经济型数控机床。
8. 对刀点就是在数控机床上加工零件时，刀具相对于工件运动的起点。
为了提高零件的加工精度，应尽量选在零件的设计基准或工艺基准上。
9. 数控机床坐标系三坐标轴X、Y、Z 及其正方向用右手定则判定，X、Y、Z 各轴的回转运动及其正方向+A、+B、+C 分别用右手螺旋法则判断。
10. 数控机床中的标准坐标系采用笛卡儿直角坐标系，并规定增大刀具与工件之间距离的方向为坐标正方向。
11. 机床的最小设定单位，即数控系统能实现的最小位移量称为脉冲当量，它是数控机床的一个重要技术指标，一般为0.001~0.01mm。
12. 与机床主轴重合或平行的刀具运动坐标轴为Z轴，并规定刀具远离工件的运动方向为正方向。
13. 对于机床X 坐标轴，规定其方向为水平方向，且垂直于Z 轴并平行于工件的装夹面。
14. 在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具长度和半径补偿功能。
15. 在铣削平面轮廓零件时，为减少刀具切入切出的刀痕，应采用外延法，即刀具应沿着零件轮廓延长线的切向方向切入切出。
16. 机床接通电源后的回零操作是使刀具或工作台返回到机床参考点。
17. 数控编程时的数值计算，主要是计算零件的基点和节点的坐标。
数控车床原理
数控车床原理是利用数控系统控制车床进行加工操作的机床。
其工作原理如下：
1. 数控系统：数控车床通过数控系统来控制各个运动轴的运动，以达到加工零件的要求。
数控系统由控制器、编程器和伺服驱动器组成。
2. 控制器：控制器接收编程器发送的指令，解码后产生各个运动轴的控制信号，控制各轴的运动。
3. 编程器：编程器是输入数控程序的设备，它可以通过手动编程或者计算机编程来进行。
4. 伺服驱动器：伺服驱动器接收控制器发出的指令，产生相应的电压信号控制伺服电机的转动或位置移动。
5. 运动轴：数控车床的运动轴有三个，分别为X轴、Y轴和Z 轴，控制它们的运动可以实现对工件的切削。
6. 刀架：刀架是固定刀具的装置，通过伺服电机控制刀架的运动，实现对工件的切削。
7. 传感器：数控车床上配备了各种传感器，用于检测和监控加工过程中的各种参数，例如刀具位置、切削力、工件尺寸等。
通过上述原理，数控车床可以按照预先输入的数控程序进行自
动加工操作，具有高精度、高效率和稳定性好等优点。
数控车床已广泛应用于各个制造行业，提高了生产效率和产品质量。
数控机床实训总结6篇第1篇示例：数控机床实训是机械加工专业学生必不可少的一环，通过实践操作数控机床，加深对数控原理和操作的理解，提高技能水平。
在这次数控机床实训过程中，我收获颇丰，不仅学到了专业知识，还锻炼了动手能力和解决问题的能力。
下面就我这次数控机床实训的经历进行总结。
一、实践操作在实训过程中，我首先学习了数控机床的基本原理和操作方法，了解了数控系统的结构和工作原理，掌握了数控编程的基本语法和指令格式。
随后，进行了具体的加工操作，包括工件夹持、刀具安装、程序编辑、加工仿真等环节。
通过实际操作，我逐渐熟悉了数控机床的各项功能和操作步骤，提高了对数控机床的操作能力。
二、问题解决在实训过程中，我遇到了各种各样的问题，如程序编写错误、刀具选择不当、工件加工质量不佳等。
但是通过不断思考和实践，我逐渐找到了解决问题的方法。
在遇到程序错误时，我仔细检查程序代码，逐行排查错误；在刀具选择不当时，我查阅相关资料，调整刀具参数；在工件加工质量不佳时，我调整加工参数，重新设定程序。
通过这些解决问题的过程，我不仅提高了自己的技能水平，还培养了解决问题的能力。
三、团队合作在实训过程中，我还学会了团队合作，与同学共同讨论问题，相互帮助解决难题。
在实际操作中，大家互相配合，分工合作，共同完成任务，提高了工作效率。
通过与同学的交流和合作，我不仅学到了更多的知识和技能，还结识了许多志同道合的同学，建立了良好的团队氛围。
四、总结与展望通过这次数控机床实训，我不仅提高了对数控机床的操作能力，还培养了解决问题和团队合作的能力。
在未来的学习和工作中，我将继续努力学习，不断提升自己的专业技能，为将来的发展打下坚实的基础。
我还希望能与更多的同学共同学习、共同进步，共同探讨数控技术的发展方向，为我国制造业的发展贡献自己的力量。
这次数控机床实训使我受益匪浅，不仅增加了自己的技能水平，还培养了解决问题和团队合作的能力。
我相信在未来的学习和工作中，这些经验将对我产生深远的影响，帮助我取得更大的成就。

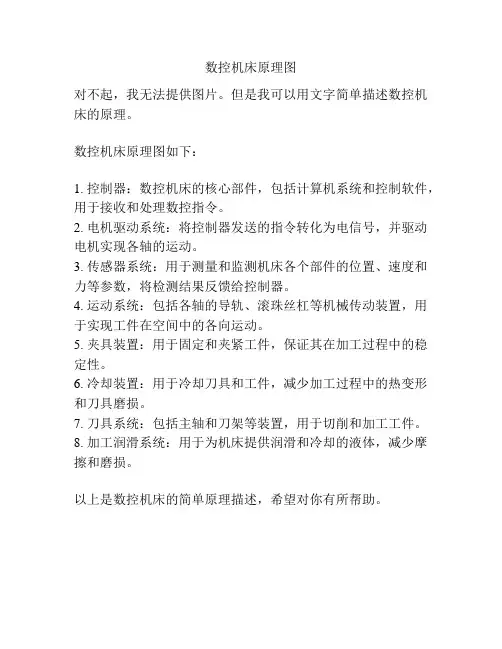

数控机床原理图
对不起，我无法提供图片。
但是我可以用文字简单描述数控机床的原理。
数控机床原理图如下：
1. 控制器：数控机床的核心部件，包括计算机系统和控制软件，用于接收和处理数控指令。
2. 电机驱动系统：将控制器发送的指令转化为电信号，并驱动电机实现各轴的运动。
3. 传感器系统：用于测量和监测机床各个部件的位置、速度和力等参数，将检测结果反馈给控制器。
4. 运动系统：包括各轴的导轨、滚珠丝杠等机械传动装置，用于实现工件在空间中的各向运动。
5. 夹具装置：用于固定和夹紧工件，保证其在加工过程中的稳定性。
6. 冷却装置：用于冷却刀具和工件，减少加工过程中的热变形和刀具磨损。
7. 刀具系统：包括主轴和刀架等装置，用于切削和加工工件。
8. 加工润滑系统：用于为机床提供润滑和冷却的液体，减少摩擦和磨损。
以上是数控机床的简单原理描述，希望对你有所帮助。

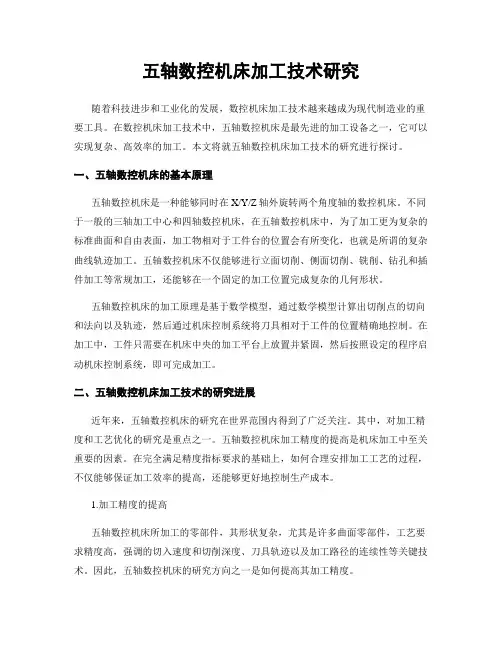

五轴数控机床加工技术研究随着科技进步和工业化的发展，数控机床加工技术越来越成为现代制造业的重要工具。
在数控机床加工技术中，五轴数控机床是最先进的加工设备之一，它可以实现复杂、高效率的加工。
本文将就五轴数控机床加工技术的研究进行探讨。
一、五轴数控机床的基本原理五轴数控机床是一种能够同时在X/Y/Z轴外旋转两个角度轴的数控机床。
不同于一般的三轴加工中心和四轴数控机床，在五轴数控机床中，为了加工更为复杂的标准曲面和自由表面，加工物相对于工件台的位置会有所变化，也就是所谓的复杂曲线轨迹加工。
五轴数控机床不仅能够进行立面切削、侧面切削、铣削、钻孔和插件加工等常规加工，还能够在一个固定的加工位置完成复杂的几何形状。
五轴数控机床的加工原理是基于数学模型，通过数学模型计算出切削点的切向和法向以及轨迹，然后通过机床控制系统将刀具相对于工件的位置精确地控制。
在加工中，工件只需要在机床中央的加工平台上放置并紧固，然后按照设定的程序启动机床控制系统，即可完成加工。
二、五轴数控机床加工技术的研究进展近年来，五轴数控机床的研究在世界范围内得到了广泛关注。
其中，对加工精度和工艺优化的研究是重点之一。
五轴数控机床加工精度的提高是机床加工中至关重要的因素。
在完全满足精度指标要求的基础上，如何合理安排加工工艺的过程，不仅能够保证加工效率的提高，还能够更好地控制生产成本。
1.加工精度的提高五轴数控机床所加工的零部件，其形状复杂，尤其是许多曲面零部件，工艺要求精度高，强调的切入速度和切削深度、刀具轨迹以及加工路径的连续性等关键技术。
因此，五轴数控机床的研究方向之一是如何提高其加工精度。
国内外学者在提高精度的方面，采用的主要策略是将机床材料、结构、系统以及传动等方面的设备进行优化和改进。
例如，采用高刚性的机床组合、新型加工刀具和合理的加工参数，能够显著提高加工精度。
同时，通过改进数控系统和控制模型，可以实现机床运动的更加精确控制。
2.工艺优化工艺优化是五轴数控机床研究的重要方向之一。

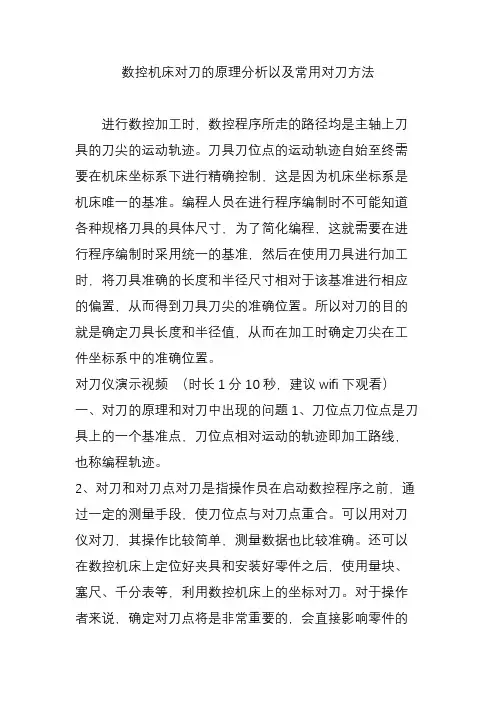

数控机床对刀的原理分析以及常用对刀方法进行数控加工时，数控程序所走的路径均是主轴上刀具的刀尖的运动轨迹。
刀具刀位点的运动轨迹自始至终需要在机床坐标系下进行精确控制，这是因为机床坐标系是机床唯一的基准。
编程人员在进行程序编制时不可能知道各种规格刀具的具体尺寸，为了简化编程，这就需要在进行程序编制时采用统一的基准，然后在使用刀具进行加工时，将刀具准确的长度和半径尺寸相对于该基准进行相应的偏置，从而得到刀具刀尖的准确位置。
所以对刀的目的就是确定刀具长度和半径值，从而在加工时确定刀尖在工件坐标系中的准确位置。
对刀仪演示视频（时长1分10秒，建议wifi下观看）一、对刀的原理和对刀中出现的问题1、刀位点刀位点是刀具上的一个基准点，刀位点相对运动的轨迹即加工路线，也称编程轨迹。
2、对刀和对刀点对刀是指操作员在启动数控程序之前，通过一定的测量手段，使刀位点与对刀点重合。
可以用对刀仪对刀，其操作比较简单，测量数据也比较准确。
还可以在数控机床上定位好夹具和安装好零件之后，使用量块、塞尺、千分表等，利用数控机床上的坐标对刀。
对于操作者来说，确定对刀点将是非常重要的，会直接影响零件的加工精度和程序控制的准确性。
在批生产过程中，更要考虑到对刀点的重复精度，操作者有必要加深对数控设备的了解，掌握更多的对刀技巧。
(1)对刀点的选择原则在机床上容易找正，在加工中便于检查，编程时便于计算，而且对刀误差小。
对刀点可以选择零件上的某个点（如零件的定位孔中心），也可以选择零件外的某一点（如夹具或机床上的某一点），但必须与零件的定位基准有一定的坐标关系。
提高对刀的准确性和精度，即便零件要求精度不高或者程序要求不严格，所选对刀部位的加工精度也应高于其他位置的加工精度。
选择接触面大、容易监测、加工过程稳定的部位作为对刀点。
对刀点尽可能与设计基准或工艺基准统一，避免由于尺寸换算导致对刀精度甚至加工精度降低，增加数控程序或零件数控加工的难度。
数控机床实训总结5篇第1篇示例：数控机床实训总结数控机床是一种高精度、高效率的自动化加工设备，广泛应用于机械制造、航空航天、汽车等领域。
数控机床实训作为工程类专业的重要实践环节，对学生的综合能力提升和实践技能培养具有重要意义。
在进行数控机床实训过程中，我深刻体会到了其重要性，并获得了许多宝贵的经验和收获。
在进行数控机床实训过程中，我们需要认真学习和掌握数控编程知识。
数控编程是数控加工的核心技术，准确的数控编程能够保证加工零件的质量和精度。
通过实际操作，我学会了如何根据工件的要求进行数控编程，包括选择合适的刀具、设定加工路径、确定加工参数等。
掌握了数控编程技巧后，我能够独立完成简单零件的编程加工，提高了自己的实际操作能力。
在进行数控机床实训过程中，我们需要加强对数控机床的操作技能。
数控机床操作涉及到机床的各项功能和操作按钮，熟练掌握数控机床的操作方法对于提高加工效率和保证加工质量至关重要。
通过实际操作，我熟悉了数控机床的各项功能和操作技巧，掌握了如何正确地启动机床、安装夹具、设定工件坐标、调试机床等操作步骤。
在实训过程中，我逐渐提高了自己的操作技能，能够熟练地操作数控机床进行加工作业。
除了数控编程和操作技能，进行数控机床实训还需要注重安全意识和质量控制。
数控机床是一种高精度、高速度的加工设备，操作时需要严格遵守安全规定，确保自己和他人的安全。
在实训过程中，我始终保持警惕，注意机床运转状况和工件加工状态，严格按照要求进行操作，避免发生意外事故。
我还注重质量控制，及时调整加工参数，检查加工质量，确保加工零件符合设计要求。
通过严格的安全控制和质量管理，我顺利完成了实训任务，取得了较好的成绩。
数控机床实训是一项重要的实践环节，对学生的实际操作能力和综合素质提升具有重要意义。
通过参与数控机床实训，我不仅学到了专业知识和技能，还培养了自己的动手能力和团队合作精神。
希望今后能够在实际工作中充分发挥所学到的知识和技能，为我国制造业的发展做出贡献。
