E73系列是小体积、低功耗的蓝牙无线模块。模块自带高性能PCB板载天线和IPX天线座

----电气参数

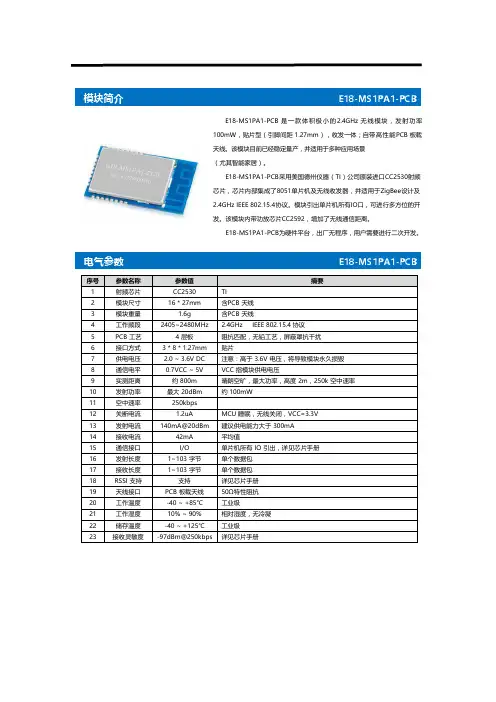

E18-MS1PA1-PCB
E18-MS1PA1-PCB 是一款体积极小的2.4GHz 无线模块，发射功率100mW，贴片型（引脚间距1.27mm），收发一体；自带高性能PCB 板载天线。

该模块目前已经稳定量产，并适用于多种应用场景（尤其智能家居）。

E18-MS1PA1-PCB采用美国德州仪器（TI）公司原装进口CC2530射频芯片，芯片内部集成了8051单片机及无线收发器，并适用于ZigBee设计及2.4GHz IEEE 802.15.4协议。

模块引出单片机所有IO口，可进行多方位的开发。

该模块内带功放芯片CC2592，增加了无线通信距离。

E18-MS1PA1-PCB为硬件平台，出厂无程序，用户需要进行二次开发。

--
*我司提供Altium designer封装库请前往官网下载或联系我们索取
--
启动功放，在文件hal_board_cfg.h中修改宏定义。

CC2592在zstack中的设置。

此处例子中，CC2530的引脚P1.1、P1.0、P0.7分别与CC2592的
PA_EN、LNA_EN、HGM相连接。

同时可以看出，LNA_EN一直处于高电平，则一直处于接收模
式。

--E18-MSPA1-PCB
--系列产品
E18-MS1PA1-PCB
4程序修改
在文件mac_radio_defs.c中找到macRadioTurnOnPower()函数，作出修改。

5修改功率
在文件mac_pib.c中找到数组static CODE const macPib_t macPibDefaults，在红框所示处做出修改。

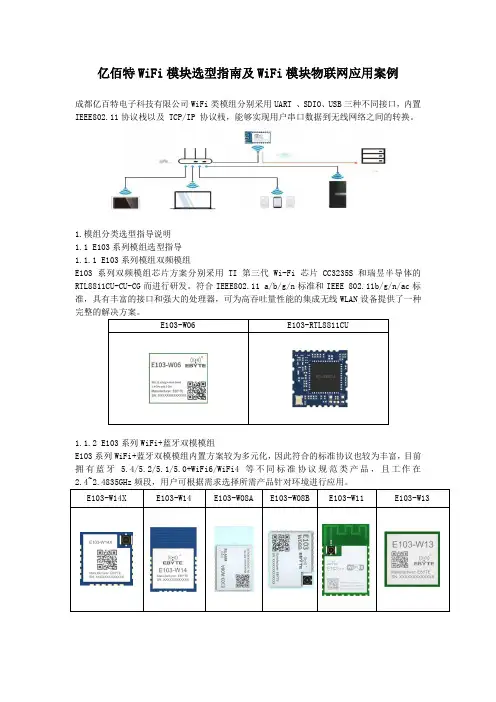

亿佰特WiFi模块选型指南及WiFi模块物联网应用案例成都亿百特电子科技有限公司WiFi类模组分别采用UART 、SDIO、USB三种不同接口，内置IEEE802.11协议栈以及 TCP/IP 协议栈，能够实现用户串口数据到无线网络之间的转换。

1.模组分类选型指导说明1.1 E103系列模组选型指导1.1.1 E103系列模组双频模组E103系列双频模组芯片方案分别采用TI第三代Wi-Fi芯片CC3235S和瑞昱半导体的RTL8811CU-CU-CG而进行研发。

符合IEEE802.11 a/b/g/n标准和IEEE 802.11b/g/n/ac标准，具有丰富的接口和强大的处理器，可为高吞吐量性能的集成无线WLAN设备提供了一种E103-W06 E103-RTL8811CU1.1.2 E103系列WiFi+蓝牙双模模组E103系列WiFi+蓝牙双模模组内置方案较为多元化，因此符合的标准协议也较为丰富，目前拥有蓝牙 5.4/5.2/5.1/5.0+WiFi6/WiFi4等不同标准协议规范类产品，且工作在1.1.3 E103系列超低功耗WiFi模组E103系列低功耗WiFi模组工作在2.4~2.4835GHz 频段，符合IEEE 802.11b/g/n协议标准。

模块集成了透传功能，即拿即用，支持串口 AT 指令集用户通过串口即可使用网络访问的功能，广泛应用于穿戴设备、家庭自动化、家庭安防、个人保健、智能家电、配饰与遥控器、1.1.4 E103系列WiFi路由模组E103系列WiFi路由模组目前拥有两款产品，分别为E103-W20（7688）和 E103-W20（7628）。

该类模块是基于联发科 MT7688AN及 MT7628AN为核心的低成本低功耗的物联网模块。

模块引出了 MT7688AN /MT7628AN的所有接口，支持 OpenWrt 操作系统及自定义开发，具有丰富的接口和强大的处理器，可以广泛的应用于智能设备或云服务应用等，并可以自由进行1.1.5 E103系列通用型模组E103系列通用型模组不仅具有丰富的外设接口，还拥有强大的神经网络运算能力和信号处理能力，成本低，且适用于AloT 领域的多种应用场景，例如唤醒词检测和语音命令识别、E103-RTL8189 E103-W05 E103-W01-IPX E103-W01 E103-W101.1.6 E103系列WiFi mesh模组在 EBYTE 的方案中，我们公司支持WIFI Mesh支持有路由组网和无路由组网的模块为E103-W07，E103-W07是一套建立在Wi-Fi协议之上的网络协议。

E73-2G4M04S1A产品规格书nRF52810 2.4GHz BLE4.2/5.0 低功耗蓝牙模块第一章概述1.1 简介E73-2G4M04S1A是基于挪威Nordic生产的nRF52810为核心自主研发的小体积的贴片式蓝牙无线模块，采用32MHz高精度低温漂有源晶振，保证其工业特性和稳定性能。

nRF52810自带高性能ARM CORTEX-M4内核与蓝牙4.2和蓝牙5.0的射频收发器与协议栈，并拥有 UART、I2C、SPI、ADC、DMA、PWM 等丰富的外设资源。

模块引出了几乎所有的 IO 口，具体请查看引脚定义，方便用户进行多方位的开发。

模块内置PCB天线并可通过IPEX外接其他天线。

该产品已获得FCC、CE、RoHS等国际权威认证报告，用户无需担忧其性能。

由于该模块是纯硬件类SoC模块，需要用户对其编程后方可使用。

1.2 特点功能⚫支持BLE 4.2、BLE 5.0；⚫最大发射功率2.5mW，软件多级可调；⚫内置32.768kHz时钟晶体振荡器；⚫支持全球免许可ISM 2.4GHz频段；⚫内置高性能低功耗Cortex-M4核处理器；⚫丰富的资源，192KB FLASH，24KB RAM；⚫支持2.0～3.6V供电，大于3.3V供电均可保证最佳性能；⚫工业级标准设计，支持-40～+85℃下长时间使用；⚫双天线可选（PCB/IPEX），用户可根据自身需求选择使用。

⚫理想条件下，通信距离可达100m；1.3 应用场景⚫智能家居以及工业传感器等；⚫安防系统、定位系统；⚫无线遥控，无人机；⚫无线游戏遥控器；⚫医疗保健产品；⚫无线语音，无线耳机；⚫汽车行业应用。

第二章规格参数2.1 极限参数主要参数性能备注最小值最大值电源电压（V）0 3.6 超过3.6V 永久烧毁模块阻塞功率（dBm）- 10 近距离使用烧毁概率较小工作温度（℃）-40 +85 工业级2.2 工作参数主要参数性能备注最小值典型值最大值工作电压（V） 1.8 3.3 3.6 ≥3.3V 可保证输出功率通信电平（V） 3.0 使用5V TTL 有风险烧毁工作温度（℃）-40 - +85 工业级设计工作频段（GHz）2379 2430 2496 支持ISM 频段功耗发射电流（mA）18 瞬时功耗接收电流（mA）13休眠电流（μA） 2 软件关断最大发射功率（dBm） 3.8 4 4.3接收灵敏度（dBm）-94 -95 -96 空中速率为1Mbps主要参数描述备注参考距离100m 晴朗空旷，天线增益5dBi，高度2.5米，空中速率1Mbps 晶振频率24MHz/32.768KHz支持协议BLE 4.2/5.0封装方式贴片式接口方式 1.27mmIC全称nRF52810-QFAABB/QFN48FLASH 192KBRAM 24KB内核ARM CORTEX-M4外形尺寸17.5*28.7mm天线接口PCB/IPEX 默认PCB板载天线，等效阻抗约50Ω第三章机械尺寸与引脚定义引脚序号引脚名称引脚方向引脚用途0 GND 输入地线，连接到电源参考地1 GND 输入地线，连接到电源参考地2 GND 输入地线，连接到电源参考地3 DEC2 1.3 V数字电源去耦调节器(详见芯片手册)4 DEC3 电源去耦(详见芯片手册)5 P0.25 输入/输出单片机GPIO6 P0.26 输入/输出单片机GPIO7 P0.27 输入/输出单片机GPIO8 P0.28 输入/输出单片机GPIO9 P0.29 输入/输出单片机GPIO10 P0.30 输入/输出单片机GPIO11 P0.31 输入/输出单片机GPIO12 DEC4 1.3 V数字电源去耦调节器(详见芯片手册)Input from DC/DC regulator Output from 1.3 V LDO13 DCC DC/DC 直流调节器输出(详见芯片手册)14 DEC1 0.9 V数字电源去耦调节器(详见芯片手册)15 GND 输入单片机GPIO16 VCC 输入电源，1.8 ~ 3.6V DC（注意：高于3.6V电压，将导致模块永久损毁）17 P0.02 输入/输出单片机GPIO18 P0.03 输入/输出单片机GPIO19 P0.04 输入/输出单片机GPIO20 P0.05 输入/输出单片机GPIO21 P0.06 输入/输出单片机GPIO22 P0.07 输入/输出单片机GPIO23 P0.08 输入/输出单片机GPIO24 P0.09 输入/输出单片机GPIO25 P0.10 输入/输出单片机GPIO26 P0.11 输入/输出单片机GPIO27 P0.12 输入/输出单片机GPIO28 P0.13 输入/输出单片机GPIO29 P0.14 输入/输出单片机GPIO30 P0.15 输入/输出单片机GPIO31 P0.16 输入/输出单片机GPIO32 P0.17 输入/输出单片机GPIO33 P0.18 输入/输出单片机GPIO34 P0.19 输入/输出单片机GPIO35 P0.20 输入/输出单片机GPIO36 P0.21 输入/输出/RST 单片机GPIO37 SWDCLK 输入串行线调试时钟输入调试和编程38 SWDIO 输入串行线调试和编程调试39 P0.22 输入/输出单片机GPIO40 P0.23 输入/输出单片机GPIO41 P0.24 输入/输出单片机GPIO42 GND 输入地线，连接到电源参考地43 GND 输入地线，连接到电源参考地第四章基本操作4.1硬件设计⚫推荐使用直流稳压电源对该模块进行供电，电源纹波系数尽量小，模块需可靠接地；⚫请注意电源正负极的正确连接，如反接可能会导致模块永久性损坏；⚫请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；⚫请检查电源稳定性，电压不能大幅频繁波动；⚫在针对模块设计供电电路时，往往推荐保留30%以上余量，有整机利于长期稳定地工作；⚫模块应尽量远离电源、变压器、高频走线等电磁干扰较大的部分；⚫高频数字走线、高频模拟走线、电源走线必须避开模块下方，若实在需要经过模块下方，假设模块焊接在Top Layer，在模块接触部分的Top Layer铺地铜（全部铺铜并良好接地），必须靠近模块数字部分并走线在Bottom Layer；⚫假设模块焊接或放置在Top Layer，在Bottom Layer或者其他层随意走线也是错误的，会在不同程度影响模块的杂散以及接收灵敏度；⚫假设模块周围有存在较大电磁干扰的器件也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；⚫假设模块周围有存在较大电磁干扰的走线（高频数字、高频模拟、电源走线）也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；⚫通信线若使用5V电平，必须串联1k-5.1k电阻（不推荐，仍有损坏风险）；⚫尽量远离部分物理层亦为2.4GHz的TTL协议，例如：USB3.0；⚫天线安装结构对模块性能有较大影响，务必保证天线外露，最好垂直向上。

7E103-W05C用户手册W600..0.0.0 2.4GHz贴片低成本WIFI模块目录第一章概述 (2)1.1简介 (2)1.2特点功能 (2)1.3应用场景 (2)第二章规格参数 (4)2.1极限参数 (4)2.2工作参数 (4)第三章机械尺寸与引脚定义 (5)第四章基本操作 (6)4.1硬件设计 (6)4.2软件编写 (6)第五章基本应用 (7)5.1基本电路 (7)5.2基本用法 (7)第六章快速入门 (8)6.1配置前的准备 (8)6.2模块工作在AP下的TCP Server的应用 (8)6.3模块工作在STA下的TCP Client的应用 (12)6.3一键配网（AIRKISS）的使用 (16)6.4GPIO的配置 (18)6.5串口波特率的设置 (19)第七章常见问题 (21)7.1传输距离不理想 (21)7.2模块易损坏 (21)7.3注意事项 (21)第八章焊接作业指导 (23)8.1回流焊温度 (23)8.2回流焊曲线图 (23)第九章相关型号 (24)第十章天线指南 (24)10.1天线推荐 (24)10.2天线选择 (25)修订历史 (25)关于我们 (25)第一章概述1.1简介E103-W05C为E103-W05系列下的贴片式模组（为了下文阐述方便，以下统称E103-W05或W05），该模组产品是一款低成本，高性价比的100mW（20dBm）wifi数传模块，模块体积小，板载PCB天线，工作在2.4~2.483GHz频段，功耗低，数据流传输快，模块可使用串口进行数据收发以及AT指令相关参数设置，其次，E103-W05AT指令大部分兼容E103-W01模块，使得无论是老用户还是新用户均使用方便，上手快，是物联网中不错的数传伙伴。

E103-W05模块是成都亿佰特电子科技公司有限公司基于联盛德公司的W600芯片研发。

模块集成了透传功能，即拿即用，支持串口AT指令集，服务器AT指令集，用户通过串口即可使用网络访问的功能，广泛适用于智能家电、智能家居、无线音视频、智能玩具、医疗监护、工业控制等物联网应用领域。

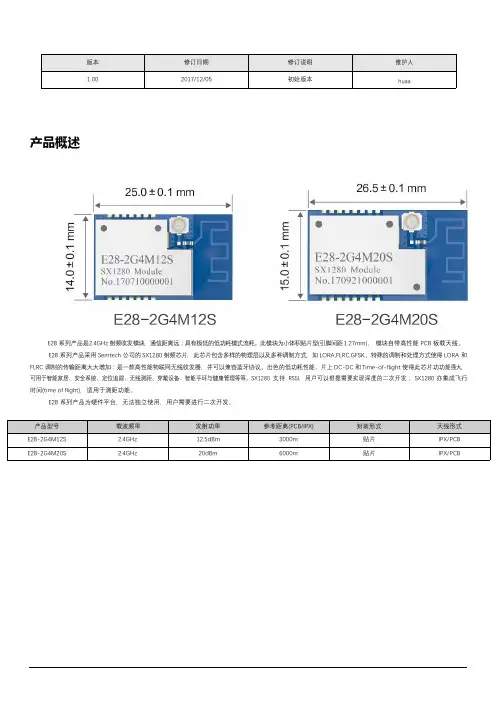

产品概述E28系列产品是2.4GHz射频收发模块，通信距离远；具有极低的低功耗模式流耗。

此模块为小体积贴片型(引脚间距1.27mm)，模块自带高性能PCB板载天线。

E28系列产品采用Semtech公司的SX1280射频芯片，此芯片包含多样的物理层以及多种调制方式，如LORA,FLRC,GFSK。

特殊的调制和处理方式使得LORA和FLRC调制的传输距离大大增加；是一款高性能物联网无线收发器，并可以兼容蓝牙协议。

出色的低功耗性能、片上DC-DC和Time-of-flight使得此芯片功功能强大，可用于智能家居、安全系统、定位追踪、无线测距、穿戴设备、智能手环与健康管理等等。

SX1280支持RSSI，用户可以根据需要实现深度的二次开发；SX1280亦集成飞行时间(time of flight)，适用于测距功能。

E28系列产品为硬件平台，无法独立使用，用户需要进行二次开发。

目录1.技术参数 (3)1.1.E28-2G4M12S (3)1.2.E28-2G4M20S (3)1.3.参数说明 (3)2.机械特性 (4)2.1.E28-2G4M12S (4)2.1.1.尺寸图42.1.2.引脚定义4 2.2.E28-2G4M20S (5)2.2.1.尺寸图52.2.2.引脚定义53.推荐连线图 (6)3.1.E28-2G4M12S (6)3.2.E28-2G4M20S (6)4.生产指导 (7)4.1.回流焊温度 (7)4.2.回流焊曲线图 (7)5.常见问题 (8)5.1.通信距离很近 (8)5.2.模块易损坏 (8)6.重要声明 (8)7.关于我们 (8)1.技术参数~~1.1.E28-2G4M12S1.2.E28-2G4M20S因采用高增益PA,为保证线性度和效率，SX1280不需配置为最大功率输出，建议SX1280的功率输出寄存器设置成16（输出功率为-2dBm）。

1.3.参数说明●在针对模块设计供电电路时，往往推荐保留30以上余量，有整机利于长期稳定地工作；●发射瞬间需求的电流较大但是往往因为发射时间极短，消耗的总能量可能更小；●当客户使用外置天线时，天线与模块在不同频点上的阻抗匹配程度不同会不同程度地影响发射电流的大小；●射频芯片处于纯粹接收状态时消耗的电流称为接收电流，部分带有通信协议的射频芯片或者开发者已经加载部分自行开发的协议于整机之上，这样可能会导致测试的接收电流偏大；●处于接纯粹收状态的电流往往都是mA级的，µA级的“接收电流”需要开发者通过软件进行处理；●关断电流往往远远小于整机电源部分的在空载时所消耗的电流，不必过分苛求；●由于物料本身具有一定误差，单个LRC元件具有±0.1的误差，但犹豫在整个射频回路中使用了多个LRC元件，会存在误差累积的情况，致使不同模块的发射电流与接收电流存在差异；●降低发射功率可以一定程度上降低功耗，但由于诸多原因降低发射功率发射会降低内部PA的效率。

--电气参数
E18-MS1-PCB
E18-MS1-PCB 是一款体积极小的2.4GHz 无线模块，发射功率约2.5mW，贴片型（引脚间距1.27mm），收发一体；自带高性能PCB 板载天线。

该模块目前已经稳定量产，并适用于多种应用场景（尤其智能家居）。

E18-MS1-PCB采用美国德州仪器（TI）公司原装进口CC2530射频芯片，芯片内部集成了8051单片机及无线收发器，并适用于ZigBee设计及2.4GHz IEEE 802.15.4协议。

模块引出单片机所有IO口，可进行多方位的开发。

该模块内带功放芯片CC2592，增加了无线通信距离。

E18-MS1-PCB为硬件平台，出厂无程序，用户需要进行二次开发。

--
*我司提供Altium designer封装库请前往官网下载或联系我们索取
--注意事项E18-MS1-PCB
关于我们E18-MS1PA1-IPX （EBYTE）是一家专业提供无线数传方案及产品的公司
◆自主研发数百个型号的产品及软件；
◆无线透传、WiFi、蓝牙、Zigbee、PKE、数传电台……等多系列无线产品；
◆拥有近百名员工，数万家客户，累计销售产品数百万件；
◆业务覆盖全球30多个国家与地区；
◆通过了ISO9001质量管理体系、ISO14001环境体系认证；
◆拥有多项专利与软件著作权，通过国际FCC/CE/ROHS等权威认证。

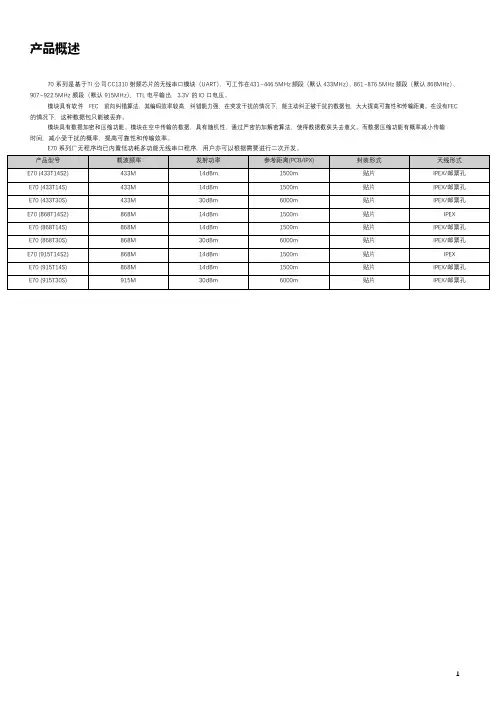

产品概述70系列是基于TI公司CC1310射频芯片的无线串口模块（UART），可工作在431~446.5MHz频段（默认433MHz）、861~876.5MHz频段（默认868MHz）、907~922.5MHz频段（默认915MHz），TTL电平输出，3.3V的IO口电压。

模块具有软件FEC前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。

在没有FEC 的情况下，这种数据包只能被丢弃。

模块具有数据加密和压缩功能。

模块在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义。

而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高可靠性和传输效率。

E70系列厂无程序均已内置低功耗多功能无线串口程序，用户亦可以根据需要进行二次开发。

1.产品特点●【超低功耗】：接收电流仅为8mA，休眠电流仅为2uA。

可以使用电池供电，功耗优势明显。

●【定点发射】：支持地址功能，主机可发射数据到任意地址、任意信道的模块，达到组网、中继等应用方式：例如：模块A需要向模块B（地址为0x0001，信道为0x80）发射数据AA BB CC，其通信格式为：000180AA BB CC，其中0001为模块B地址，80为模块B信道，则模块B可以收到AA BB CC （其它模块不接收数据）。

详见指令传输模式。

●【广播监听】：将模块地址设置为0xFFFF或者0x0000；可以监听相同信道上的所有模块的数据传输；发送的数据，可以被相同信道上任意地址的模块收到，从而起到广播和监听的作用。

●【前向纠错】：模块具有软件FEC前向纠错算法：其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离；在没有FEC的情况下，这种数据包只能被丢弃。

●【参数保存】：用户设置好参数以后，模块参数将会保存，断电不丢失，重新上电后模块会按照设置好的参数进行工作。

SPECIFICATION IEEE 802.11 b/g/n 2.4GHz 1T1R WiFi with Bluetooth2.1/3.0/4.0,and FM CONTROLLER with SDIO INTERFACE, andHS-UART MIXED INTERFACESM02BS (Realtek RTL8723BS)Combo ModuleVersion 1.1PRODUCT DESCRIPTIONSM02BS is a small size and low profile of WiFi+BT combo module with LGA (Land-Grid Array) footprint, board size is 14mm*14mm with module height of 2mm. It can be easily manufactured on SMT process and highly suitable for tablet PC, ultra book, mobile device and consumer products. It provides GSPI/SDIO interface for WiFi to connect with host processor and high speed UART interface for BT. It also has a PCM interface for audio data transmission with direct link to external audio codec via BT controller. The WiFi throughput can go up to 150Mbps in theory by using 1x1 802.11n b/g/n MIMO technology and Bluetooth can support BT2.1+EDR/BT3.0 and BT4.0.SM02BS uses Realtek RTL8723BS, a highly integrated WiFi/BT single MODULE based on advanced COMS process. RTL8723BS integrates whole WiFi/BT function blocks into a chip, such as SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM and LDO/SWR, except fewer passive components remained onPCB.PRODUCT FEATURESOperate at ISM frequency bands (2.4GHz)GSPI/SDIO for WiFi and UART for BluetoothIEEE standards support: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11iFully Qualified for Bluetooth 2.1 + EDR specification including both 2Mbps and 3Mbps modulation modeFully qualified for Bluetooth 3.0Fully qualified for Bluetooth 4.0 Dual modeFull –speed Bluetooth operation with Piconet and Scatternet support.Enterprise level security which can apply WPA/WPA2 certification for WiFi.WiFi 1 transmitter and 1 receiver allow data rates supporting up to 150 Mbps downstream and 150 Mbps upstream PHY ratesFor WiFi/BT, it uses fixed path for WiFi and BT, which means one antenna assigned for WiFi and the other is assigned for BT.Support Bluetooth adaptive power management mechanismFull-featured software utility for easy configuration and managementRoHS complianceLow Halogen complianceDiagramRTL8723BS with shared antenna between WLAN and BluetoothRTL8723BS with antenna diversityPRODUCT SPECIFICATIONSWiFi:EEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE802.11e, IEEE 802.11h, IEEE 802.11iStandardsBT: V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0Bus Interface WiFi: GSPI/SDIO BT: UARTData Rate 802.11b: 11, 5.5, 2, 1 Mbps802.11g: 54, 48, 36, 24, 18, 12, 9, 6 Mbps802.11n:MCS 0 to 7 for HT20MHzMCS 0 to 7 for HT40MHzBT:1 Mbps for Basic Rate2,3 Mbps for Enhanced Data Rate6,9,12,18,24,36,48,54 Mbps for High SpeedMedia Access ControlWiFi: CSMA/CA with ACKBT: AFH, Time DivisionModulation Techniques 802.11b: CCK, DQPSK, DBPSK802.11g: 64 QAM, 16 QAM, QPSK, BPSK 802.11n: 64 QAM, 16 QAM, QPSK, BPSK BT: 8DPSK, π/4 DQPSK, GFSKNetwork Architecture WiFi:Ad-hoc mode (Peer-to-Peer ) Infrastructure modeSoftware APWiFi DirectBT:Pico NetScatter NetMain chipset RTL8723BS (Realtek)11: (Ch. 1-11) – United States13: (Ch. 1-13) – Europe14: (Ch. 1-14) – JapanBT 2.4GHz:Ch. 0 ~78Frequency Range 2.400GHz ~ 2.4835 GHz802.11b@11Mbps 16dBm 802.11g@6Mbps15dBm802.11g@54Mbps14dBm802.11n13dBm (MCS 0_HT20)13dBm (MCS 7_HT20)12dBm (MCS 0_HT40)12dBm (MCS 7_HT40)Transmit Output Power – 1x1(Tolerance:±1.5dBm)BT:Max +10dBm802.11b@11Mbps -82dBm 802.11g@54Mbps-71dBm802.11n-67dBm (MCS 7_HT20)-64dBm (MCS 7_HT40)Receiver SensitivityBT:-89dBm@1Mbps, -90dBm@2Mbps, -83dBm@3MbpsSecurity WiFi :WPA, WPA-PSK, WPA2, WPA2-PSK, WEP 64bit & 128bit, IEEE 802.11x, IEEE 802.11iBT:Simple ParingOperating Voltage 3.3 V ±9% I/O supply voltage OS supported Linux/AndroidPower Consumption (3.3V) (Typical) WiFi onlyTX Mode: (Conituous mode)85mA (MCS7/BW40/13dBm) RX Mode: (Conituous mode)75mA (MCS7/BW40/-60dBm) Associated Idle with DTIM=12.1mAUnassociated Idle:0.1mARF disable Mode:0.1mABT :Inquiry & Page Scan:0.9 mAACL no traffic:7.5mASCO HV3:15mAOperating ChannelWiFi 2.4GHz:MechanicalLength Width HeightDimensions (mm) 14(Tolerance:±0.2mm)14(Tolerance:±0.2mm)1.6(Tolerance:±0.2mm)MODULE PIN ASSIGNMENTPIN Function Description1 GND Ground2 PA V33 3.3V3 AuxAnt BTAntenna4 GND Ground5 LED_BT Shared with LED1. BT UART Data In6 LED_WLAN LED Pin (Active Low), shared with GPIO87 GND Ground8 MAIN ANT RF Antenna9 GND Ground10 WL_DIS Shared with GPIO9 This Pin Can Externally Shutdown the RTL8723BS WLAN function when BT_DISn is Pulled Low. When this pin deasserted, SDIO interface will be disabled. This pin can also support the WLAN Ra dio-off function with host interface remaining connected.11 WL_DEV_WAKE_HOST General Purpose Input/Output Pin12 BT_DIS General Purpose Input/Output Pin13 CHIP_EN This Pin Can externally shut down the RTL8723BS (No Extra Power Switch Required). When this function is not required, external pull high is required.14 PCM_OUT PCM data Out, shared with GPIO1 15 PCM_IN PCM data Input, shared with GPIO016PCM_CLKPCM Synchronization control, shared with GPIO217 PCM_SYNCPCM_SYNC18 SUSCLK_INShared with GPIO6. External 32K or RTC clock input with 1.8V ~ 3.3Vswing. This clock source is configured by BT and WL FW, respectively.19 UART_IN High-Speed UART Data In20 BT_HOST_WAKE_DEVShared with GPIO13 The Host wakes up the WLAN and Bluetoothcontroller in Remote Wakeup Mode.21 BT_DEV_WAKE_HOST Shared with GPIO14 This pin is shared with both WIFI and BTfunctions to wakeup the host when the remote wake function is enabled.The Polarity can be defined by the customer.22 VDD_IO / VIO_FM VDD for GPIO0 to GPIO3 and GPI9to GPIO15 (3.3V~1.8V)23 VDD_SDIOVDD for SDIO and UART Pin, the power supply is same as the signallevel of SDIO bus and UART bus (3.3V~1.8V)24 UART_RTS High-Speed UART RTS25 CLK_REQ Shared with GPIO15. When RTL8723B XTAL clock is fed from host chipset, it will assert CLKREQ to request XTAL clock. Otherwise,RTL8723BS will de-assert CLKREQ to indicate host chipset that thereis no need to output the XTAL clock to RTL8723BS. This signal is used for power saving control with host chipset.26 UART_CTS High-Speed UART CTS 27 UART_OUT High-Speed UART Data Ou 28 SDIO CMD SDIO Command Input 29 SDIO DATA3 SDIO Data Line 3 30 SDIO DATA2 SDIO Data Line 2 31 SDIO DATA1 SDIO Data Line 1 32 SDIO DATA0 SDIO Data Line 0 33 SDIO CLK SDIO Clock Input 34 GNDGround35 VIN33 VDD3.3V for Digital IO (GPIO6, LED 1, EESK and EECS) 36 VBAT_IN Battery LDO input, 5.5V ~ 2.8V 37 FM_ROUT FM analog audio output R 38 FM_LOUT FM analog audio output L 39FM_RXIN2FM RF RX input N 40 FM_RXIN1FM RF RX input P41 GND Ground 42 32KHZ_CLK_FM 32.768kHz clock input43FM_ENThis Pin is used to turn ON/OFF FM radio receiver. 44 FM_SCL FM I 2C clock 45 FM_SDA FM I 2C DATA46ReservedGeneral Purpose Input/Output PinWIFI\BT RF Circuit reference picturesNote: The RF part layout must do 50 Ωimpedance.，can't get the line go 90°，can't get the line longer than 15 mm.SDIO interface Circuit reference picturesFM interface Circuit reference picturesRecommended Reflow ProfileReferred to IPC/JEDEC standard.Peak Temperature : <250°CNumber of Times : ≤2 timesENVIRONMENTALOperatingOperating Temperature: 0°C to +70 °CRelative Humidity: 5-90% (non-condensing) StorageTemperature: -40°C to +80°C (non-operating) Relevant Humidity: 5-95% (non-condensing) MTBF caculationOver 150,000hoursWireless module before the SMT note:1.When customers Open stencil must be sure the hole bigger to the Wireless module plate, please press 1 to 1 and 0.7 mm is widened to open outward, the thickness of 0.12 mm.2.Can't get the wifi module bare hands when needs,must we wear the gloves and static ring.3.The furnace temperature according to the size of the customer the mainboard ,generally like to stick on a tablet standard temperature of 250 + - 5,can do 260 + - 5.Storage and use Wifi module control should pay attention to the following matters:1.Module of the storage life of vacuum packaging ：1-1.Storage life ：12 months. Storage conditions:<40. Relative ℃humidity:<90%R.H. 1-2.After this bag is opened , devices that will be subjected to infrared reflow, vapor-phase reflow, or equivalent processing mustbe :1-3.Check the humidity card :stored at 20%RH.If :≦30%~40%(pink)or greater than 40%(red).Labeling module has moisture absorption.① Mounthed within 168 hours at factory conditions of:t 30%≦℃，60%R.H.≦② Once opened, the workshop the preservation of life for168 hours.1-4.If baking is required,devices may be baked for:① Modules must be to remove module moisture problem. ② Baking temperature: 125 , 8 hours.℃③ After baking, put proper amount of desiccant to seal packages. 1-5.Module vacuum packing 2000 PCS per disc.2.Module reel packaging items as follows.2-1.Storage life ：12 months. Storage conditions:<40. Relative ℃humidity:<90%R.H.2-2.Module apart packing after 168 hours ，To launch patch need tobake, to remove the module hygroscopic, baking temperatureconditions ：125℃，8hours.2-3.Reel packing 2000 PCS or 1000 PCS per disc.3.Module pallet packaging items as follows ：3-1.Storage life ：3 months. Storage conditions:<40. Relative ℃humidity:<90%R.H.3-2.Module if not used within 48 hours, before launch the need for baking, baking temperature: 125 , 8 hours.℃3-3.Pallet packaging each plate is 100 PCS to 1000 PCS or 2000 PCS shipment.Wifi 模块贴片装机前注意事项：1.客户在开钢网时一定要将wifi 模块焊盘的孔开大，请按1比1再向外扩大0.7mm 比例开钢网，厚度按0.12mm.2.有需要拿wifi 模块时不可以光手去拿，一定要戴上手套以及静电环.3.过炉温度要根据客户主板的大小而定，一般像平板电脑上的标准温度为250+-5°，也可以做到260+-5°Wifi 模块储存及使用管制应注意事项如下：1.模块的真空包装之储存期限：1-1.保存期限：12个月，储存环境条件：温度在：<40℃，相对湿度：<90%R.H. 1-2.模块包装被拆后，SMT 组装之时限：1-3.检查湿度卡：显示值应小于30%（蓝色），如：30%~40%(粉红色）或者大于40%（红色）表示模块已吸湿气.① 工厂环境温度湿度管制：30%≦℃，60%R.H ≦。

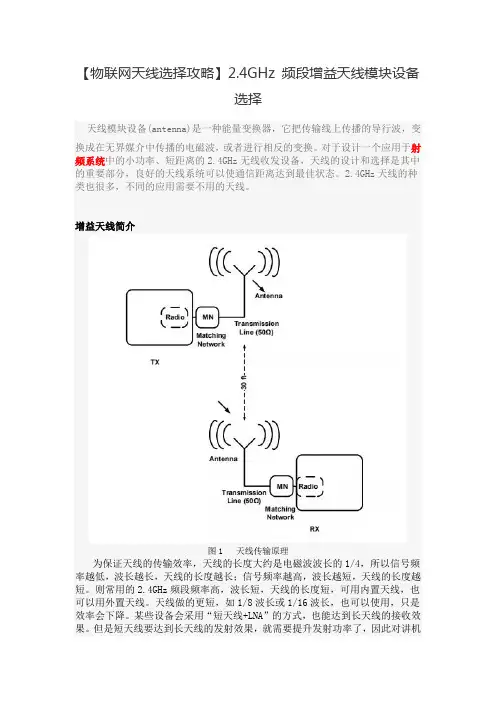

【物联网天线选择攻略】2.4GHz 频段增益天线模块设备选择天线模块设备(antenna)是一种能量变换器，它把传输线上传播的导行波，变换成在无界媒介中传播的电磁波，或者进行相反的变换。

对于设计一个应用于射频系统中的小功率、短距离的2.4GHz无线收发设备，天线的设计和选择是其中的重要部分，良好的天线系统可以使通信距离达到最佳状态。

2.4GHz天线的种类也很多，不同的应用需要不用的天线。

增益天线简介图1 天线传输原理为保证天线的传输效率，天线的长度大约是电磁波波长的1/4，所以信号频率越低，波长越长，天线的长度越长；信号频率越高，波长越短，天线的长度越短。

则常用的2.4GHz频段频率高，波长短，天线的长度短，可用内置天线，也可以用外置天线。

天线做的更短，如1/8波长或1/16波长，也可以使用，只是效率会下降。

某些设备会采用“短天线+LNA”的方式，也能达到长天线的接收效果。

但是短天线要达到长天线的发射效果，就需要提升发射功率了，因此对讲机需要发射信号，都是长的外置天线，而FM收音机只收不发，有内置接收天线。

例如2G(900MHz)、4G(700-2600MHz)、WIFI和蓝牙(2.4GHz)、GPS(1.5GHz)，这些常用的物联网通信方式，可以做内置天线。

对于手持机、穿戴设计、智能家居等小尺寸产品，很少使用外置天线，普遍采用内置天线。

集成度高，产品外观更美观，性能比外置天线略弱一点。

物联网、智能硬件产品，要联网传输数据，都需要有天线。

空间越小、频段越多，天线设计越复杂。

外置天线一般都是标准品，买频段合适的，无需调试，即插即用。

例如快递柜、售货机这些，普遍使用磁吸的外置天线，吸在铁皮外壳上即可。

这些天线不能放在铁皮柜里面，金属会屏蔽天线信号，所以只能放在外面。

优点是使用方便、价格便宜，缺点是不能用在小尺寸产品上。

天线类别那如何从众多的2.4GHz天线中选择出适合自己无线收发设备的2.4GHz天线，接下来就通过对2.4GHz天线的分类和分类对比来介绍如何选择2.4GHz天线。

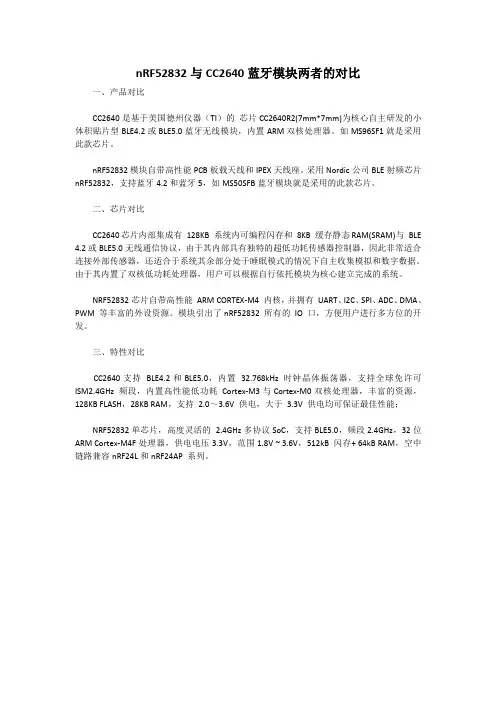

nRF52832与CC2640蓝牙模块两者的对比一、产品对比CC2640是基于美国德州仪器（TI）的芯片CC2640R2(7mm*7mm)为核心自主研发的小体积贴片型BLE4.2或BLE5.0蓝牙无线模块，内置ARM双核处理器。

如MS96SF1就是采用此款芯片。

nRF52832模块自带高性能PCB板载天线和IPEX天线座。

采用Nordic公司BLE射频芯片nRF52832，支持蓝牙4.2和蓝牙5，如MS50SFB蓝牙模块就是采用的此款芯片。

二、芯片对比CC2640芯片内部集成有128KB系统内可编程闪存和8KB缓存静态RAM(SRAM)与BLE 4.2或BLE5.0无线通信协议，由于其内部具有独特的超低功耗传感器控制器，因此非常适合连接外部传感器，还适合于系统其余部分处于睡眠模式的情况下自主收集模拟和数字数据。

由于其内置了双核低功耗处理器，用户可以根据自行依托模块为核心建立完成的系统。

NRF52832芯片自带高性能ARM CORTEX-M4内核，并拥有UART、I2C、SPI、ADC、DMA、PWM等丰富的外设资源。

模块引出了nRF52832所有的IO口，方便用户进行多方位的开发。

三、特性对比CC2640支持BLE4.2和BLE5.0，内置32.768kHz时钟晶体振荡器，支持全球免许可ISM2.4GHz频段，内置高性能低功耗Cortex-M3与Cortex-M0双核处理器，丰富的资源，128KB FLASH，28KB RAM，支持2.0～3.6V供电，大于3.3V供电均可保证最佳性能；NRF52832单芯片，高度灵活的2.4GHz多协议SoC，支持BLE5.0，频段2.4GHz，32位ARM Cortex-M4F处理器，供电电压3.3V，范围1.8V~3.6V，512kB闪存+64kB RAM，空中链路兼容nRF24L和nRF24AP系列。

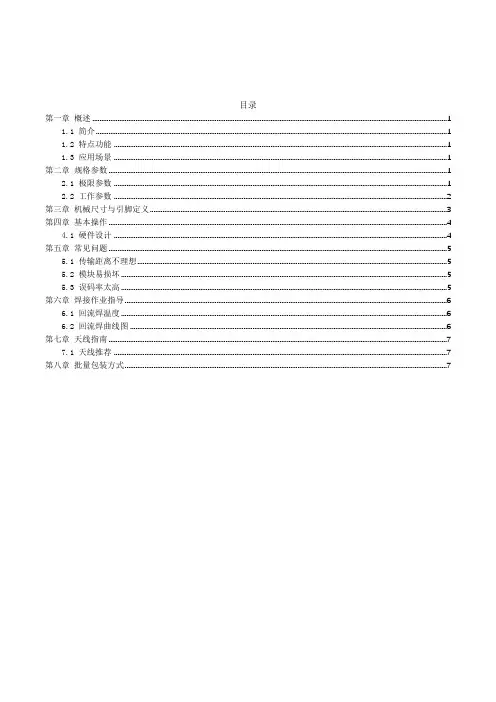

目录第一章概述 (1)1.1 简介 (1)1.2 特点功能 (1)1.3 应用场景 (1)第二章规格参数 (1)2.1 极限参数 (1)2.2 工作参数 (2)第三章机械尺寸与引脚定义 (3)第四章基本操作 (4)4.1 硬件设计 (4)第五章常见问题 (5)5.1 传输距离不理想 (5)5.2 模块易损坏 (5)5.3 误码率太高 (5)第六章焊接作业指导 (6)6.1 回流焊温度 (6)6.2 回流焊曲线图 (6)第七章天线指南 (7)7.1 天线推荐 (7)第八章批量包装方式 (7)第一章概述1.1 简介E03-2G4M10S是基于TELINK TLSR8359无线SOC设计生产的一款小体积、低功耗、高可靠性、工作在2.4GHz 频段的模块，芯片自带32位高性能MCU，发射功率最高可达到10dBm。

TLSR8359支持硬件OTA升级和多种启动切换，方便产品的特性推出和升级,由于该模块是纯硬件类SoC模块，需要用户对其编程后方可使用。

1.2 特点功能●最大发射功率10dBm，软件多级可调；●支持全球免许可ISM 2.4GHz频段；●14位ADC与PGA,● 6通道PWM●一个正交解码器(QDEC)，●丰富和灵活的GPIO接口；●丰富的资源，512kB FLASH，64kB RAM；●支持1.8～3.6V供电，大于3.3V供电均可保证最佳性能；●工业级标准设计，支持-40～+85℃下使用；●理想条件下，通信距离可达600m；1.3 应用场景●零售/物流●专用网络●灯塔第二章规格参数2.1 极限参数2.2 工作参数第三章机械尺寸与引脚定义第四章基本操作4.1硬件设计●推荐使用直流稳压电源对该模块进行供电，电源纹波系数尽量小，模块需可靠接地；●请注意电源正负极的正确连接，如反接可能会导致模块永久性损坏；●请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；●请检查电源稳定性，电压不能大幅频繁波动；●在针对模块设计供电电路时，往往推荐保留30%以上余量，有整机利于长期稳定地工作；●模块应尽量远离电源、变压器、高频走线等电磁干扰较大的部分；●高频数字走线、高频模拟走线、电源走线必须避开模块下方，若实在需要经过模块下方，假设模块焊接在Top Layer，在模块接触部分的Top Layer铺地铜（全部铺铜并良好接地），必须靠近模块数字部分并走线在Bottom Layer；●假设模块焊接或放置在Top Layer，在Bottom Layer或者其他层随意走线也是错误的，会在不同程度影响模块的杂散以及接收灵敏度；●假设模块周围有存在较大电磁干扰的器件也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；●假设模块周围有存在较大电磁干扰的走线（高频数字、高频模拟、电源走线）也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；●通信线若使用5V电平，必须串联1k-5.1k电阻（不推荐，仍有损坏风险）；●尽量远离部分物理层亦为2.4GHz的TTL协议，例如：USB3.0；●天线安装结构对模块性能有较大影响，务必保证天线外露，最好垂直向上。

模块介绍E77-2G4M04S是一款小体积、低功耗的蓝牙无线模块。

模块自带高性能PCB板载天线和IPEX天线座。

E77-2G4M04S采用NORDIC公司原装进口nRF51822射频芯片，支持蓝牙4.2协议，芯片自带高性能ARM CORTEX M0内核，并拥有UART、I2C、SPI、ADC、WDT、RTC等丰富的外设资源。

模块引出了nRF51822所有的IO口，方便用户进行多方位的开发。

E77-2G4M04S为硬件平台，出厂无程序，用户需要进行二次开发。

nRF51822芯片特性请见官方Datasheet，模块已将芯片的射频特性发挥到极致。

模块已内置32.768KHz实时时钟晶振与16MHz晶振，用户可自行编程使用。

目录1.核心优势 (2)2.系列产品 (3)3.技术参数 (3)3.1.参数说明 (3)4.注意事项 (4)5.引脚定义 (4)6.开发使用 (6)7.天线选择 (6)8.生产指导 (7)8.1.回流焊温度 (7)8.2.回流焊曲线图 (7)9.常见问题 (8)9.1.通信距离很近 (8)9.2.模块易损坏 (8)10.重要声明 (8)1.核心优势序号优势特点注释1ARM芯片内部集成了基于Cortex-M032位处理器。

2时钟晶振模块已内置32.768KHz实时时钟晶振，用户可自行编程使用。

3谐波杂散射频硬件设计谐波杂散小，可以通过各种认证。

4GPIO所有可用IO均已引出，支持用户全面二次开发。

5双天线客户可以选择PCB天线或IPEX外置天线。

2.系列产品模块型号芯片方案载波频率Hz 发射功率dBm通信距离km封装形式天线形式E77-2G4M04S nRF51822 2.4G40.1/0.5贴片PCB/IPXE77系列的其他产品正在开发中，敬请期待3.技术参数产品型号核心IC尺寸模块净重工作温度工作湿度储存温度E77-2G4M04S nRF5182217.5*28.7mm 1.8±0.1g-40~85°C10~90-40~125°C参数类别Min Typ Max单位发射电流13.014.015.4mA接收电流11.312.613.8mA关断电流0.5 1.0 2.5μA发射功率 3.6 4.0 4.5dBm接收灵敏度-95.4-96.0-96.8dBm供电电压 2.1 3.3 3.6V通信电平 2.1 3.3 3.6V3.1.参数说明●在针对模块设计供电电路时，往往推荐保留30以上余量，有整机利于长期稳定地工作；●发射瞬间需求的电流较大但是往往因为发射时间极短，消耗的总能量可能更小；●当客户使用外置天线时，天线与模块在不同频点上的阻抗匹配程度不同会不同程度地影响发射电流的大小。

--电气参数
E18-MS1-PCB
E18-MS1-PCB 是一款体积极小的2.4GHz 无线模块，发射功率约
2.5mW，贴片型（引脚间距1.27mm），收发一体；自带高性能PCB 板载天线。

该模块目前已经稳定量产，并适用于多种应用场景（尤其智能家居）。

E18-MS1-PCB采用美国德州仪器（TI）公司原装进口CC2530射频芯片，
芯片内部集成了8051单片机及无线收发器，并适用于ZigBee设计及2.4GHz IEEE 802.15.4协议。

模块引出单片机所有IO口，可进行多方位的开发。

该模块内带功放芯片CC2592，增加了无线通信距离。

适用于二次开发，出厂已烧录自组网程序，可直接使用，支持串口收发，
详见其他相关文档。

支持多种工作模式和功能，支持AT指令及二进制指令。

--
*我司提供Altium designer封装库请前往网站下载或联系我们索取
--
--注意事项E18-MS1-PCB
--系列产品E18-MS1-PCB。

E70-433MS14用户手册v1.21. 模块介绍 (2)1.1 特点简介 (2)1.2 电气参数 (3)1.3 系列产品 (3)1.4 常见问题 (3)2. 串口模块功能（出厂默认） (4)2.1 定点发射 (4)2.2 广播发射 (4)2.3 广播地址 (4)2.4 监听地址 (4)3. 引脚定义 (5)3.1连接单片机 (6)3.2 模块复位 (6)3.3 AUX详解 (7)4. 工作模式 (8)4.1 模式切换 (8)4.2 一般模式（模式0） (8)4.3 唤醒模式（模式1） (9)4.4 配置模式（模式2） (9)4.5 休眠模式（模式3） (9)4.6 快速通信测试 (9)5. 指令格式 (10)5.1 出厂默认参数 (10)5.2 工作参数读取 (10)5.3 版本号读取 (10)5.4 参数设置指令 (10)6. 二次开发 (12)6.1 引脚定义 (12)6.2 烧录程序 (13)7. 参数配置 (14)8. 定制合作 (15)9. 关于我们 (15)1. 模块介绍1.1 特点简介E70-433MS14是一款基于TI公司CC1310（内置高性能ARM单片机）射频芯片的无线串口模块（UART），透明传输方式，工作在431~440MHz频段（默认433MHz），TTL 电平输出。

模块已内置串口功能，其引脚定义详见下图引脚定义图，引出全部IO，支持用户二次开发，亿佰特亦支持客户制化定制需求。

模块具有软件FEC前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。

在没有FEC的情况下，这种数据包只能被丢弃。

序号产品特点特点描述1 超低功耗接收电流仅为8mA，休眠电流仅为1uA。

可以使用电池供电，功耗优势明显。

2 定点发射支持地址功能，主机可发射数据到任意地址、任意信道的模块，达到组网、中继等应用方式：例如：模块A需要向模块B（地址为0x00 01，信道为0x80）发射数据AA BB CC，其通信格式为：00 01 80 AA BB CC，其中00 01为模块B地址，80为模块B信道，则模块B可以收到AA BB CC（其它模块不接收数据）。

产品概述E27系列产品是一款433MHz射频模块，小体积贴片型(引脚间距1.27mm)，最大功率20dBm。

模块自带高性能，弹簧天线，具有极好的阻抗匹配，具有发射功率高，接受灵敏度高，发射电流小，谐波小等特点。

E27系列产品采用Silicon Labs公司的SI4432射频芯片，芯片内置天线多样化和支持跳频，具有优越的抗干扰性能；同时，其内部还具有额外的功能，如：自动唤醒定时器，低电池电量检测器，64字节发射/接收，自动数据包处理，集成温度传感器，模拟数字转化器，上电复位等等。

E27系列产品为硬件平台，出厂无程序，用户需要进行二次开发。

目录1.技术参数3 1.1.E27-433M20S (3)1.2.参数说明 (3)2.机械特性4 2.1E27-433M20S (4)2.1.1尺寸图42.1.2引脚定义43.推荐连线图 (5)4.生产指导54.1.回流焊温度54.2.回流焊曲线图 (6)5.常见问题6 5.1.通信距离很近 (6)5.2.模块易损坏76.重要声明77.关于我们71.技术参数~1.1.E27-433M20S1.2.参数说明●在针对模块设计供电电路时，往往推荐保留30以上余量，有整机利于长期稳定地工作；●发射瞬间需求的电流较大但是往往因为发射时间极短，消耗的总能量可能更小；●当客户使用外置天线时，天线与模块在不同频点上的阻抗匹配程度不同会不同程度地影响发射电流的大小；●射频芯片处于纯粹接收状态时消耗的电流称为接收电流，部分带有通信协议的射频芯片或者开发者已经加载部分自行开发的协议于整机之上，这样可能会导致测试的接收电流偏大；●处于接纯粹收状态的电流往往都是mA级的，µA级的“接收电流”需要开发者通过软件进行处理；●当前灵敏度均为在空中速率为1kbps下测试；●关断电流往往远远小于整机电源部分的在空载时所消耗的电流，不必过分苛求；●由于物料本身具有一定误差，单个LRC元件具有±0.1的误差，但犹豫在整个射频回路中使用了多个LRC元件，会存在误差累积的情况，致使不同模块的发射电流与接收电流存在差异；●降低发射功率可以一定程度上降低功耗，但由于诸多原因降低发射功率发射会降低内部PA的效率。

E103-W13系列双核WiFi模块产品E103-W13 是成都亿佰特基于TI 第十代Combo 芯片CC3301 推出的一款2.4GHz Wi-Fi 6+低功耗蓝牙5.4 的双模WIFI 模块，内部集成2.4GHz PA，适用于输出功率高达+21dBm 的完整无线解决方案，并且还可以与TI SitaraMPU（Linux）/ MCU+（FreeRTOS）以及其他应用程序的处理器无缝集成。

功能上，该双核WiFi模块支持IEEE802.11 a/b/g/n/ax 标准，并且应用吞吐量高达50Mbps。

在2.4GHz 频段下，模块支持多种工作模式（例如，并发STA 和AP），还可连接不同射频通道（Wi-Fi 网络）上的Wi-Fi 设备，同时有着极高的安全性，支持WPA2 和WPA3 加密方式，满足多种高标准高可靠性的无线通信场景。

E103-W13 是真正将简单易用和高可靠、高性能融为一体的工业级WIFI 模块。

双核WiFi模块功能特点支持IEEE802.11 a/b/g/n/ax 标准；支持低功耗蓝牙5.4；支持WPA2/WPA3 多种WIFI 安全加密方式；支持4 位SDIO 或SPI 主机接口；应用吞吐量高达50Mbps；能够运行TCP/IP 堆栈的任何处理器或MCU 主机的配套IC；集成2.4GHz PA，适用于输出功率高达+21dBm 的完整无线解决方案；工作温度：-40℃~+85℃。

双核WiFi模块常见应用场景-医疗和保健·多参数病人监护仪·心电图(ECG) ·医院电子床及床控系统·远程医疗系统-建筑和家庭自动化: ·暖通空调系统和恒温器·视频监控，视频门铃，和低功耗的相机·建筑安全系统和电子锁-智能电器-智能穿戴-资产跟踪-工厂自动化-电网基础设施。

----E11-MLU1E11-MLU1是一款体积极小、USB 接口的2.4GHz 无线模块，发射功率1mW，收发一体，自带高性能PCB 板载天线，可装塑料外壳，目前已经多种场景中广泛应用。

该模块目前已经稳定量产，并适用于多种应用场景。

E11-MLU1采用挪威Nordic 公司原装进口的nRF24LU1射频芯片设计开发，USB 接口，全进口工业级元器件，全无铅工艺，芯片内置51单片机，性能稳定，通信速率高，硬件的专业设计使模块体积小，适用于各种USB 接口的应用开发。

可与E01（nRF24L01+）系列和E05（nRF24LE1）系列通信。

----资料包内有提供编译软件KEIL C51安装包，解压后，双击编译软件界面如下图所示，相关用法请见KEIL帮助手册（help菜单），此处不再赘述。

--E11-MLU14下载软件编程下载软件YHTProgrammer-2.3.exe，该软件无需安装，可直接打开使用，用户可以选择芯片，选择HEX 文件，进行下载、读取、擦除、加密等多项操作。

5下载程序我司提供多个demo 程序供用户参照，帮助用户进行快速开发。

用户可以直接下载我们编译好的HEX 文件，或在原代码基础上更改实现自己需要的功能。

E11系列模块上电，引脚GND、CSN、MISO、MOSI、SCK、PROG 分别连接到YHT01-prog 下载器的对应脚上，如下图所示。

硬件连接好，便可以使用YHTProgrammer-2.3.exe 烧录HEX 文件，详见YHT01-prog 下载器相关手册。

6通信测试用上述方法在两个E11系列模块上分别烧录我司提供的源程序编译好的收发HEX 文件，然后进行收发通信测试。

E01-ML01S
E01-ML01S 用户手册v4.7
E01-ML01S 是一款体积极小、贴片型、高速率（最高可达2Mbps）的2.4GHz 无线模块，SPI 接口，收发一体；模块自带高性能PCB 板载天线，精确阻抗匹配。

该模块目前已经稳定量产，并适用于多种应用场景。

E01-ML01S采用挪威Nordic公司原装进口的nRF24L01P芯片，所有阻容感器件均采用进口元器件，尤其是晶体，我们使用了高精度宽温晶体，保证期工业特性。

硬件的专业设计使模块体积极小，便于各种嵌入开发。

注意事项E01-ML01S
驱动方式E01-ML01S
系列产品E01-ML01S
E01-ML01S
E01-ML01S 采用静电袋和圈带两种包装方式。

通常，样品或者小批量发货为静电袋包装，批量或者特殊需求发货为
圈带。

圈带包装如下：
*关于圈带信息和自动焊接的更多信息请联系技术支持
E01-ML01S 采用了微带天线。

微带天线的性能受环境影响极大，为保障最佳的性能，推荐如下安装规则。

1、模块焊接位置规则如下图示例。

2、模块安装位置应尽量远离噪声源，电磁源（如电感，晶体振荡器等）。

3、模块天线应远离金属平面，信号辐射受金属平面影响极大。

*更多安装及焊接指导请参见《E01
系列应用手册》。
