X射线物相定量分析

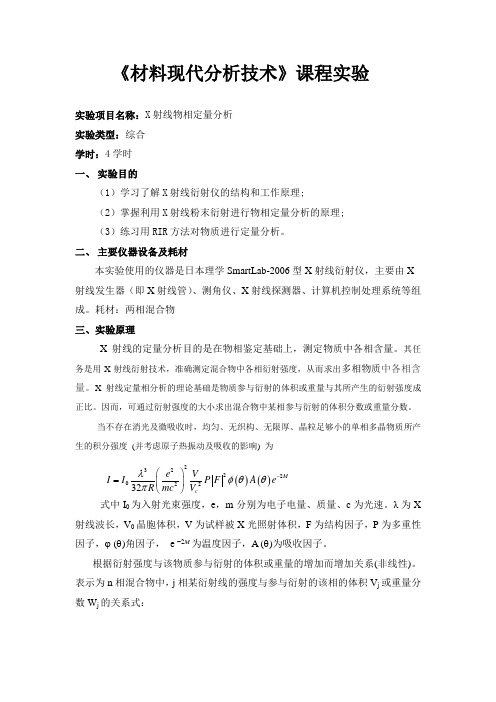

《材料现代分析技术》课程实验实验项目名称：X 射线物相定量分析 实验类型：综合 学时：4学时 一、 实验目的（1）学习了解X 射线衍射仪的结构和工作原理;（2）掌握利用X 射线粉末衍射进行物相定量分析的原理; （3）练习用RIR 方法对物质进行定量分析。

二、 主要仪器设备及耗材本实验使用的仪器是日本理学SmartLab-2006型X 射线衍射仪，主要由X 射线发生器（即X 射线管）、测角仪、X 射线探测器、计算机控制处理系统等组成。

耗材：两相混合物 三、实验原理X 射线的定量分析目的是在物相鉴定基础上，测定物质中各相含量。

其任务是用X 射线衍射技术，准确测定混合物中各相衍射强度，从而求出多相物质中各相含量。

X 射线定量相分析的理论基础是物质参与衍射的体积或重量与其所产生的衍射强度成正比。

因而，可通过衍射强度的大小求出混合物中某相参与衍射的体积分数或重量分数。

当不存在消光及微吸收时，均匀、无织构、无限厚、晶粒足够小的单相多晶物质所产生的积分强度 (并考虑原子热振动及吸收的影响) 为式中I 0为入射光束强度，e ，m 分别为电子电量、质量、c 为光速。

λ为X 射线波长，V 0晶胞体积，V 为试样被X 光照射体积，F 为结构因子，P 为多重性因子，ϕ (θ)角因子， e -2M 为温度因子，A (θ)为吸收因子。

根据衍射强度与该物质参与衍射的体积或重量的增加而增加关系(非线性)。

表示为n 相混合物中，j 相某衍射线的强度与参与衍射的该相的体积V j 或重量分数W j 的关系式：()()2322202232M ce V I I P F A e R mc V λφθθπ-⎛⎫= ⎪⎝⎭mj nj j j j j j W V CK I μρ∑==1/mj nj j j j j j W W CK I μρ∑==1/为定量分析普适公式(Alexander 定量分析公式)，其中常数213213424⋅=λπc m e I r C o强度因子Mhkl hklj e coa k P F K 222202sin 2cos 11-⋅⋅+=θθθν结构因子)(212i i i lz hy hx i ni i hkle f F ++-=∑=π（i 为晶胞中原子）● 外标法要纯标样，它不加到待测样中，该法实用于大批量试样中某相定量测量。

水泥熟料的X射线定量物相分析研究水泥熟料是一种常见的建筑材料，由几种不同的矿物相组成，这些矿物相包括硅酸三钙（C3S）、硅酸二钙（C2S）、铝酸三钙（C3A）和铁铝酸四钙（C4AF）。

这些矿物相的比例和含量对水泥的性能有着重要影响。

因此，对水泥熟料进行X射线定量物相分析研究具有重要的实际意义。

X射线定量物相分析是一种常用的材料分析方法，通过测量X射线衍射图谱中各衍射峰的强度，可以确定材料中各种物相的含量。

在水泥熟料的分析中，常用的方法有Rietveld方法和Powder X射线衍射仪方法。

Rietveld方法是基于最小二乘法的一种迭代算法，通过拟合实验衍射数据与理论衍射图谱，可以确定材料中各种物相的含量。

该方法具有较高的精度和可靠性，但需要较长时间的计算。

Powder X射线衍射仪方法是一种快速、简便的定量分析方法，通过测量衍射峰的强度，可以计算出各种物相的含量。

该方法适用于批量样品的分析，但精度和可靠性稍逊于Rietveld方法。

在进行X射线定量物相分析时，需要注意以下几点：1.样品制备：为了得到准确的衍射图谱，需要对样品进行研磨和筛选，确保样品的粒度和均匀性符合要求。

同时，需要对样品进行适当的干燥处理，以避免水分对衍射图谱的影响。

2.实验条件：实验条件的选择对衍射图谱的影响较大，包括X射线波长、扫描范围、扫描速度等。

这些参数需要根据实验要求和样品特点进行选择。

3.数据处理：数据处理是X射线定量物相分析的关键环节，需要根据实验数据和理论模型进行计算和分析。

在实际应用中，可以采用专业的数据处理软件进行数据处理和分析。

总之，X射线定量物相分析是研究水泥熟料的重要手段之一，可以有效地确定各种矿物相的含量和比例，为优化水泥熟料的制备工艺和提高水泥的性能提供重要的参考依据。

在未来的研究中，可以进一步探索X射线定量物相分析在其他建筑材料和复杂材料中的应用，为材料科学和工程领域的发展做出更大的贡献。

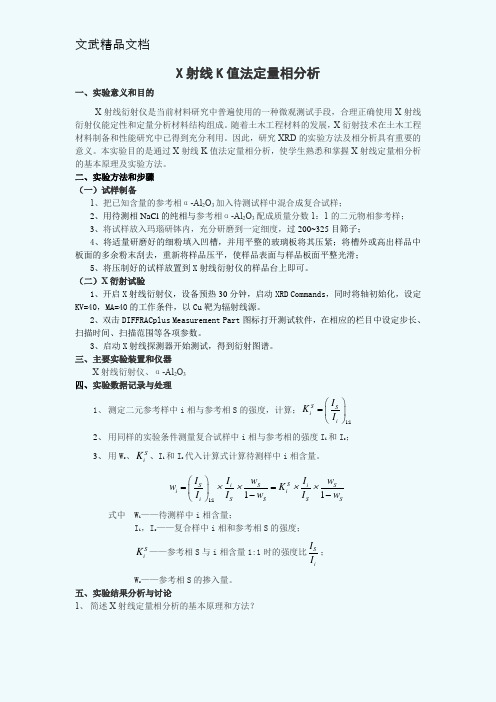

X 射线K 值法定量相分析一、实验意义和目的X 射线衍射仪是当前材料研究中普遍使用的一种微观测试手段，合理正确使用X 射线衍射仪能定性和定量分析材料结构组成。

随着土木工程材料的发展，X 衍射技术在土木工程材料制备和性能研究中已得到充分利用。

因此，研究XRD 的实验方法及相分析具有重要的意义。

本实验目的是通过X 射线K 值法定量相分析，使学生熟悉和掌握X 射线定量相分析的基本原理及实验方法。

二、实验方法和步骤（一）试样制备1、把已知含量的参考相α-Al 2O 3加入待测试样中混合成复合试样；2、用待测相NaCl 的纯相与参考相α-Al 2O 3配成质量分数1：1的二元物相参考样；3、将试样放入玛瑙研钵内，充分研磨到一定细度，过200~325目筛子；4、将适量研磨好的细粉填入凹槽，并用平整的玻璃板将其压紧；将槽外或高出样品中板面的多余粉末刮去，重新将样品压平，使样品表面与样品板面平整光滑；5、将压制好的试样放置到X 射线衍射仪的样品台上即可。

（二）X 衍射试验1、开启X 射线衍射仪，设备预热30分钟，启动XRD Commands ，同时将轴初始化，设定KV=40，MA=40的工作条件，以Cu 靶为辐射线源。

2、双击DIFFRACplus Measurement Part 图标打开测试软件，在相应的栏目中设定步长、扫描时间、扫描范围等各项参数。

3、启动X 射线探测器开始测试，得到衍射图谱。

三、主要实验装置和仪器X 射线衍射仪、α-Al 2O 3四、实验数据记录与处理1、 测定二元参考样中i 相与参考相S 的强度，计算；1:1S S i i I K I ⎛⎫= ⎪⎝⎭2、 用同样的实验条件测量复合试样中i 相与参考相的强度I i 和I s ；3、 用W s 、S i K 、I i 和I s 代入计算式计算待测样中i 相含量。

1:111S S i S i S i i i S S S S I I w I w w K I I w I w ⨯⨯⨯⨯⎛⎫== ⎪--⎝⎭ 式中 W i ——待测样中i 相含量；I i ，I s ——复合样中i 相和参考相S 的强度；S i K ——参考相S 与i 相含量1:1时的强度比S iI I ； W s ——参考相S 的掺入量。

关于XRD物相定量分析X射线衍射（XRD）是一种常用的分析技术，用于确定材料的物相组成，结构和晶体学信息。

XRD物相定量分析是通过测量样品对入射X射线的散射模式来分析样品中各组分的含量。

本文将详细介绍XRD物相定量分析的原理、方法和应用。

原理：XRD物相定量分析的原理基于布拉格方程：nλ = 2d sinθ，其中n 为整数，λ为入射X射线的波长，d为晶面间距，θ为散射角。

当X射线照射到晶体上时，会与晶体内的晶面相互作用，并产生散射。

不同晶面的晶面间距会导致不同散射角和散射强度的出现。

通过测量样品的散射模式，可以确定样品中的物相组成。

方法：XRD物相定量分析的方法主要有两种：定性分析和定量分析。

1.定性分析：通过比对实验测得的散射模式与已知标准样本的散射模式，可以确定样品中的物相种类。

这种方法常用于未知样品的初步分析和相的鉴定。

2.定量分析：通过测量散射峰的强度和位置，可以确定样品中各组分的含量。

定量分析需要建立标准曲线或参考曲线，以确定散射峰的位置和强度与物相含量之间的关系。

常用的定量分析方法有内标法、峰面积法和相对比例法等。

常用仪器：进行XRD物相定量分析需要使用X射线衍射仪。

X射线衍射仪由X射线源、样品台、衍射角度测量器和X射线探测器组成。

X射线源通常使用钴、铜或铬等发射入射X射线的金属。

应用：XRD物相定量分析在材料科学、地质学、矿物学、纺织业等领域具有广泛的应用。

1.材料科学：XRD物相定量分析可以用于研究材料的结构性质，例如晶胞参数、晶体结构和晶格畸变等。

它可以用于分析晶体中的杂质、晶形和晶轴取向等信息，并对材料的性能和性质进行评估和改善。

2.地质学和矿物学：XRD物相定量分析可用于矿石和岩石中矿物的鉴定和定量分析。

它可以确定矿物的种类、含量和分布情况，进而研究地质历史和矿床形成机制。

3.纺织业：XRD物相定量分析在纺织品中的应用主要用于分析纤维结构和纤维取向。

它可以评估纤维材料的质量和性能，并优化纺织工艺。

物相定量分析原理物相定量分析是一种通过测量物质的物相含量来定量分析物质组成的方法。

在物质研究和工程领域中，物相定量分析具有重要的应用价值，可以揭示材料结构与性能之间的关系，为材料工程的研究和应用提供指导。

物相定量分析的原理是基于物相的存在数量与其相关物理性质之间的关系，在此基础上通过测量这些物理性质的变化来确定物相的数量。

在实际应用中，常用的物理性质包括电常数、磁性、光学性质、热性质等。

一种常用的物相定量分析方法是通过X射线衍射(XRD)进行物相分析。

XRD是一种基于物质晶体结构对X射线的衍射现象进行分析的技术。

通过测量X射线的衍射角度和强度，可以得到样品中各物相的存在数量，并通过与标准曲线进行比较来确定其含量。

物相定量分析的关键在于建立标准曲线或标准曲线方程。

在进行分析之前，首先需要准备一系列含有不同比例的标准样品，然后通过XRD测量这些标准样品的衍射图谱，并记录其衍射角度和强度。

然后，将这些数据与标准样品中物相含量的已知值进行对比，建立标准曲线或标准曲线方程，以便后续测量样品时可以通过测量的衍射角度和强度来确定其物相含量。

在实际的物相定量分析过程中，还需要考虑一些因素的影响。

首先是样品的制备，样品的形状和尺寸对测量结果具有一定的影响，需要保证样品制备的均匀性和稳定性。

其次是仪器的准确性和精度，仪器的性能是否稳定和准确可靠也会对分析结果产生影响。

此外，还需要注意样品的干燥与去除杂质等问题，以保证测量结果的准确性。

物相定量分析的应用范围广泛，包括材料科学、地球科学、化学等领域。

在材料科学中，物相分析可以用于研究和评估材料的晶体结构、相变行为和热力学性质等，对于材料的制备和性能优化具有重要意义。

在地球科学中，物相分析可以用于研究地质样品的成因和演化过程，对于理解地球内部结构和地质历史有重要作用。

在化学领域，物相分析可以用于分析物质的组成和结构，为化学反应的机理和动力学研究提供依据。

总之，物相定量分析是一种通过测量物质物相含量的方法来定量分析物质组成的技术。

XRD物相定量分析X射线衍射（X-Ray Diffraction，XRD）是一种常用的材料物相分析方法，可以确定材料的结晶结构、晶格参数以及物相比例等信息。

通过测量材料对入射X射线的衍射，可以得到衍射谱图，通过对谱图的分析计算，可以得到材料的物相及其定量分析结果。

本文将介绍XRD物相定量分析的基本原理、常用方法和数据处理过程。

X射线衍射的基本原理是由入射的X射线通过晶体与晶体原子或分子发生散射而产生的。

根据布拉格定律，当入射角度满足2dsinθ=nλ时，其中d是晶格面间距，θ是入射和散射光束夹角，n是整数，λ是X射线波长，就会发生衍射。

不同晶体具有不同的晶格参数和晶体结构，因此它们会在不同的衍射角（θ值）出现不同的衍射峰，通过测量衍射角可以获得晶体的结构信息。

XRD物相定量分析的实验步骤主要包括样品的制备、衍射谱图的测量和数据处理等。

首先，样品需要制备成适当的形式，通常是粉末状或薄片状。

对于晶体较大的样品，可以直接进行测量；而对于晶体粒度较小的样品或非晶体样品，需要进一步进行研磨和退火等处理，以提高样品的结晶度。

制备完成后，将样品放置在X射线衍射仪的样品台上，进行衍射谱图的测量。

衍射谱图的测量通常采用旋转或倾斜方式，分别称为旋转衍射和倾斜衍射。

在旋转衍射中，样品台固定，X射线管和检测器绕着样品台进行旋转，测量不同角度下的衍射强度。

在倾斜衍射中，样品台和检测器保持固定，X射线管进行倾斜照射，测量不同角度下的衍射强度。

通过测量一系列角度下的衍射强度，可以得到样品的衍射谱图。

XRD物相定量分析方法有许多种，常用的包括全谱法、内标法、正交试验法、铺峰法等。

全谱法是通过将衍射谱图进行全范围积分来定量分析各个物相的含量，适用于物相含量差异较大的样品。

内标法是通过在样品中加入已知物相作为内标，根据内标峰的强度比值来计算其他物相的含量，适用于物相含量差异不大的样品。

正交试验法是通过设计一系列正交试验样品，根据试样中各物相峰的强度来计算各物相的含量，适用于物相含量差异较大的样品。

关于XRD物相定量分析X射线衍射（X-ray diffraction，XRD）是一种常见的物相分析技术，可以用于准确测定材料中的晶体结构、晶格参数和晶体取向。

它是通过将束缚在一个固定平面的晶体样品，用X射线进行照射，并测量和分析散射的X射线来实现的。

XRD物相定量分析是一种将XRD技术与定量分析方法相结合的技术，旨在确定材料中各种不同晶相的存在量。

这种分析方法在材料科学、地质学、矿物学和结构化学等领域具有重要的应用价值。

XRD物相定量分析主要分为两个步骤：第一步是通过X射线衍射图谱的处理和分析来确定各种晶相的存在和优先方向。

第二步是根据衍射峰的强度和峰面积来定量计算每个晶相的相对含量。

下面将详细介绍这两个步骤。

在XRD物相定量分析的第一步中，需要进行X射线衍射图谱的处理和分析，以确定各种晶相的存在和优先方向。

通常使用的工具是X射线衍射图谱，可以通过它来获得物样品的晶格常数和相位辅助信息。

在这一步中，需要使用的方法包括傅立叶变换、谱分析和红外线色散等。

这些方法可以将衍射峰的波长与晶体结构的特征相结合，以确定晶体中晶格参数和晶相的存在。

在第二步中，根据衍射峰的强度和峰面积来定量计算每个晶相的相对含量。

通常使用的方法是相对强度法和内部标定法。

相对强度法是通过比较不同晶相的强度峰来计算相对含量。

而内部标定法则是将一种已知晶相作为内部标定物质，通过测量其相对峰强来计算其他晶相的相对含量。

这种方法需要准确的内部标定物质来进行校准。

除了这两个步骤外，还需要考虑一些影响XRD物相定量分析的因素。

例如，样品制备和衍射仪的性能等。

样品制备需要保证样品的纯度、颗粒大小和十分的均匀性，以避免峰重叠和多相分析误差。

而衍射仪的性能则涉及到亮度、解析度和角度精确度等因素，对结果的准确性和精度有着重要的影响。

总体来说，XRD物相定量分析是一种重要的材料表征技术，可以准确测定材料中各种晶相的相对含量，并为材料的特性和性能提供重要的信息。
