四冲程汽油发动机的四个工作过程一、进气过程当汽车启动时,活塞向下运动,此时进气门打开,空气通过进气道进入汽缸内,同时,油箱中的汽油被喷油器喷射进入汽缸内,与进入的空气混合。
这一过程中,活塞向下运动,使汽缸内的空间扩大,从而形成一个负压区域,吸入空气和燃油进入汽缸内。
二、压缩过程在进气过程结束后,进气门关闭,活塞开始向上运动,使汽缸内的空间减小。
同时,活塞上升压缩了进入汽缸内的混合气体。
在这个过程中,活塞上升,压缩空气和燃油的体积减小,使混合气体的密度增加,压力也相应增加。
三、工作过程当活塞上升到最高点时,点火系统会引燃混合气体。
点火后,混合气体燃烧产生高温高压气体,推动活塞向下运动。
由于活塞的运动是通过连杆与曲轴相连,所以活塞的运动最终会转化为曲轴的旋转运动。
这一过程中,混合气体的燃烧释放出的热能被转化为机械能,推动车辆前进。
四、排气过程在工作过程结束后,活塞再次向上运动,将燃烧后的废气排出。
此时,排气门打开,废气通过排气道排出汽缸。
同时,进气门关闭,准备进行下一次的循环。
这一过程中,活塞向上运动,将燃烧后的废气排出汽缸,为下一次循环做好准备。
以上就是四冲程汽油发动机的四个工作过程。
进气过程中,活塞向下运动,吸入空气和燃油进入汽缸;压缩过程中,活塞向上运动,压缩混合气体;工作过程中,混合气体燃烧产生高温高压气体,推动活塞向下运动;排气过程中,活塞再次向上运动,将燃烧后的废气排出汽缸。
这四个过程相互配合,使发动机能够正常运转,为汽车提供动力。
在实际应用中,发动机会不断地进行这四个过程,从而持续地为汽车提供动力。
这些工作过程的顺序和协调性是确保发动机正常运行的关键。
通过不断优化发动机的设计和控制系统,可以提高发动机的效率和性能,使汽车更加节能环保。

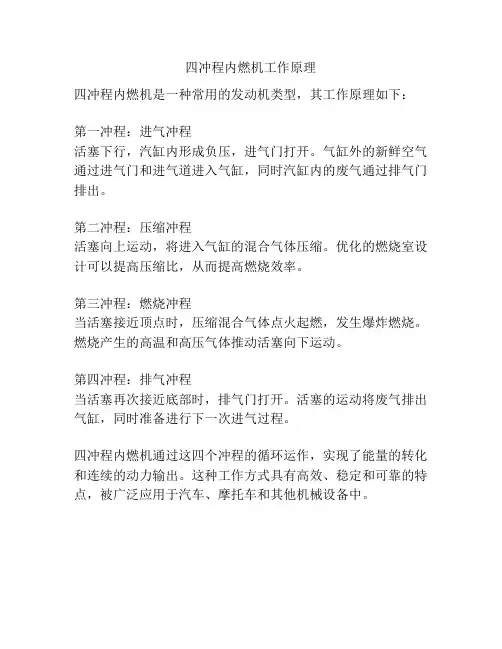

四冲程内燃机工作原理
四冲程内燃机是一种常用的发动机类型,其工作原理如下:
第一冲程:进气冲程
活塞下行,汽缸内形成负压,进气门打开。
气缸外的新鲜空气通过进气门和进气道进入气缸,同时汽缸内的废气通过排气门排出。
第二冲程:压缩冲程
活塞向上运动,将进入气缸的混合气体压缩。
优化的燃烧室设计可以提高压缩比,从而提高燃烧效率。
第三冲程:燃烧冲程
当活塞接近顶点时,压缩混合气体点火起燃,发生爆炸燃烧。
燃烧产生的高温和高压气体推动活塞向下运动。
第四冲程:排气冲程
当活塞再次接近底部时,排气门打开。
活塞的运动将废气排出气缸,同时准备进行下一次进气过程。
四冲程内燃机通过这四个冲程的循环运作,实现了能量的转化和连续的动力输出。
这种工作方式具有高效、稳定和可靠的特点,被广泛应用于汽车、摩托车和其他机械设备中。
汽车发动机构造与维修自己总结试卷答案1、发动机的两大机构和五大系统分别是什么:(1)曲柄连杆机构;(2)配气机构;(3)燃料供给系统;(4)润滑系统;(5)冷却系统。
2、单缸四冲程汽油机的工作原理:化油器式汽油机工作时,汽油和空气先经汽缸外部的化油器初步混合形成可燃混合气,然后进入汽缸燃烧产生动力。
3、单缸四冲程汽油机工作过程:(1)进气冲程:进气冲程开始时,进气门打开,排气门关闭。
曲轴旋转,通过连杆带动活塞由上止点向下止点运动,活塞顶上部容积逐渐增大,汽缸内产生真空吸力,将可燃混合气经进气管、进气门吸入汽缸;(2)压缩冲程:进、排气门均保持关闭状态,活塞由下止点向上止点运动,汽缸内的可燃混合气被压缩,当活塞到达上止点时,曲轴转过第二个半周,压缩冲程结束;(3)做功冲程:压缩冲程结束后,进排气门仍保持关闭状态,点火系统通过火花塞产生高压电火花,点燃燃烧室内的可燃混合气。
混合气迅速燃烧,缸内气体温度、压力急速升高,温度可达2200-2800K,压力大3-5MPa,燃烧后的高温高压推动活塞迅速向下运动,通过连杆使曲轴旋转,产生扭矩做功,完成一次将热能转变为机械能的过程;(4)排气冲程:做功冲程接近完成时,排气门开启,汽缸内做功后的废气在残余压力作用下,大部分经排气门自行排出,活塞从下止点向上止点运动时,进一步将废气排出,活塞到达上止点,曲轴转过第四个半圈,排气冲程结束,汽缸内废气温度约为900-1200K,压力降至0.105-0.115MPa。
4、四冲程汽油机工作过程数据()内为柴油机的:(1)0~180:冲程:进气;活塞运动:向下;气门状态:进气门开启,排气门关闭;压力:进气结束:0.08~0.90MPa(0.80~0.95);温度:进气结束:370~440K(320~350)。
(2)180~360:压缩;向上;关闭;关闭;压缩结束0.6~1.5MPa(3~5);压缩结束600~700K(800~1000)。

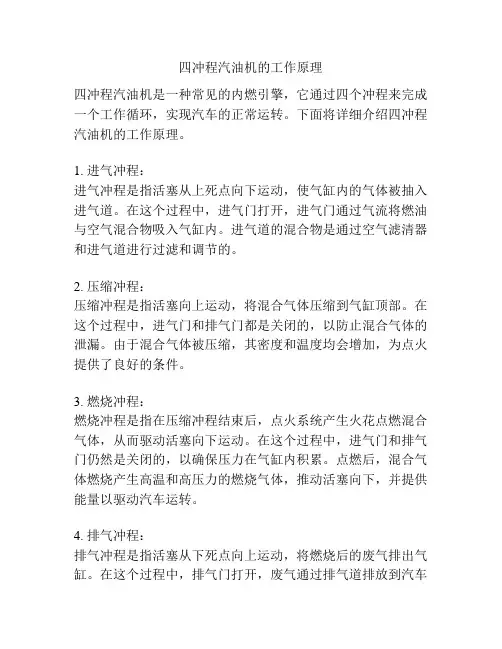

四冲程汽油机的工作原理
四冲程汽油机是一种常见的内燃引擎,它通过四个冲程来完成一个工作循环,实现汽车的正常运转。
下面将详细介绍四冲程汽油机的工作原理。
1. 进气冲程:
进气冲程是指活塞从上死点向下运动,使气缸内的气体被抽入进气道。
在这个过程中,进气门打开,进气门通过气流将燃油与空气混合物吸入气缸内。
进气道的混合物是通过空气滤清器和进气道进行过滤和调节的。
2. 压缩冲程:
压缩冲程是指活塞向上运动,将混合气体压缩到气缸顶部。
在这个过程中,进气门和排气门都是关闭的,以防止混合气体的泄漏。
由于混合气体被压缩,其密度和温度均会增加,为点火提供了良好的条件。
3. 燃烧冲程:
燃烧冲程是指在压缩冲程结束后,点火系统产生火花点燃混合气体,从而驱动活塞向下运动。
在这个过程中,进气门和排气门仍然是关闭的,以确保压力在气缸内积累。
点燃后,混合气体燃烧产生高温和高压力的燃烧气体,推动活塞向下,并提供能量以驱动汽车运转。
4. 排气冲程:
排气冲程是指活塞从下死点向上运动,将燃烧后的废气排出气缸。
在这个过程中,排气门打开,废气通过排气道排放到汽车
尾部。
此时,进气门仍然关闭,以防止废气逆流。
通过以上四个冲程的循环,汽油机能够源源不断地运转。
由于每个汽缸都有这四个冲程并按照一定的顺序进行,因此整个引擎能够稳定运转。
同时,汽缸的数量可以根据需要增加,以提高汽车的功率。
四冲程汽油机工作原理简单明了,易于理解和维护,因此被广泛应用于各种汽车和机械设备中。

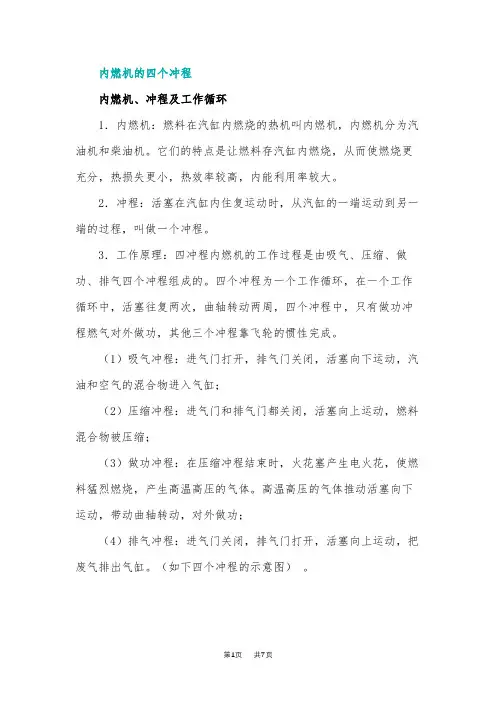

内燃机的四个冲程内燃机、冲程及工作循环1.内燃机:燃料在汽缸内燃烧的热机叫内燃机,内燃机分为汽油机和柴油机。
它们的特点是让燃料存汽缸内燃烧,从而使燃烧更充分,热损失更小,热效率较高,内能利用率较大。
2.冲程:活塞在汽缸内住复运动时,从汽缸的一端运动到另一端的过程,叫做一个冲程。
3.工作原理:四冲程内燃机的工作过程是由吸气、压缩、做功、排气四个冲程组成的。
四个冲程为一个工作循环,在一个工作循环中,活塞往复两次,曲轴转动两周,四个冲程中,只有做功冲程燃气对外做功,其他三个冲程靠飞轮的惯性完成。
(1)吸气冲程:进气门打开,排气门关闭,活塞向下运动,汽油和空气的混合物进入气缸;(2)压缩冲程:进气门和排气门都关闭,活塞向上运动,燃料混合物被压缩;(3)做功冲程:在压缩冲程结束时,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的气体。
高温高压的气体推动活塞向下运动,带动曲轴转动,对外做功;(4)排气冲程:进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。
(如下四个冲程的示意图)。
有关热机的计算考察题型:(1)对热机工作过程中做功次数和冲程个数的考查;(2)热机效率的计算;(3)还有其他涉及热机的一些计算。
题型 1 对热机四个冲程的辨别[ 例 1] 汽油机工作的四个冲程为,吸气冲程、压缩冲程、冲程、排气冲程,如图所示为 ________ 冲程 .剖析:从图中可以看出,进气门和排气门者 B 关闭,活塞向动,所以这是活塞对里面的空气进行压缩叫做压缩冲程。
答案:压缩解题技巧:要判断热机的各个冲程,关键是看两个气门的关闭运动情况:两气门都关闭,活塞向上运动是压缩冲程,活塞向下运动是做功冲程;两个气门一个关闭,一个打开,活塞向下运动是吸气冲程,活塞向上运动是排气冲程。
题型 2 考查能量的转化[ 例 2] 如图 5-4-3 所示,用酒精灯加热试管中的水,当水沸腾一段时间后,塞子被试管内的水蒸气推出,水蒸气的 ______ 能转化为塞子的机械能 . 图 _______ 中汽油机的工作过程与这实验过程中能量的转化是一致的 .剖析:当塞子被试管内水蒸气推出时,是水蒸气具有的内能转化为塞子的机械能,汽油机中把内能转化为机械能的是做功冲程,所以是图乙,图甲是压缩冲程,把机械能转化为内能 .答案:内乙题型 3 热值及有关计算[例 3]天然气的热值是,小明同学发现他家厨房里的天然气表显示的是1000m3,则他家使用的天然气的热值是_______,这些天然气在使用的过程中一共放出热量是_______J.剖析:燃料的热值是燃料的一种特性,与燃料的多少无关,所以还是。

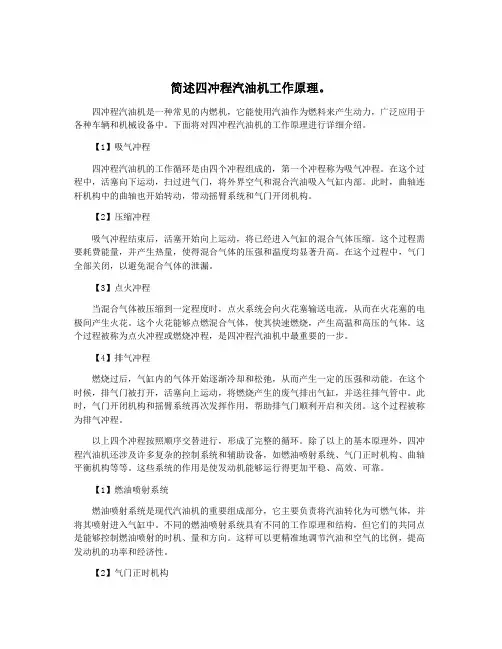

简述四冲程汽油机工作原理。
四冲程汽油机是一种常见的内燃机,它能使用汽油作为燃料来产生动力,广泛应用于各种车辆和机械设备中。
下面将对四冲程汽油机的工作原理进行详细介绍。
【1】吸气冲程四冲程汽油机的工作循环是由四个冲程组成的,第一个冲程称为吸气冲程。
在这个过程中,活塞向下运动,扫过进气门,将外界空气和混合汽油吸入气缸内部。
此时,曲轴连杆机构中的曲轴也开始转动,带动摇臂系统和气门开闭机构。
【2】压缩冲程吸气冲程结束后,活塞开始向上运动,将已经进入气缸的混合气体压缩。
这个过程需要耗费能量,并产生热量,使得混合气体的压强和温度均显著升高。
在这个过程中,气门全部关闭,以避免混合气体的泄漏。
【3】点火冲程当混合气体被压缩到一定程度时,点火系统会向火花塞输送电流,从而在火花塞的电极间产生火花。
这个火花能够点燃混合气体,使其快速燃烧,产生高温和高压的气体。
这个过程被称为点火冲程或燃烧冲程,是四冲程汽油机中最重要的一步。
【4】排气冲程燃烧过后,气缸内的气体开始逐渐冷却和松弛,从而产生一定的压强和动能。
在这个时候,排气门被打开,活塞向上运动,将燃烧产生的废气排出气缸,并送往排气管中。
此时,气门开闭机构和摇臂系统再次发挥作用,帮助排气门顺利开启和关闭。
这个过程被称为排气冲程。
以上四个冲程按照顺序交替进行,形成了完整的循环。
除了以上的基本原理外,四冲程汽油机还涉及许多复杂的控制系统和辅助设备,如燃油喷射系统、气门正时机构、曲轴平衡机构等等。
这些系统的作用是使发动机能够运行得更加平稳、高效、可靠。
【1】燃油喷射系统燃油喷射系统是现代汽油机的重要组成部分,它主要负责将汽油转化为可燃气体,并将其喷射进入气缸中。
不同的燃油喷射系统具有不同的工作原理和结构,但它们的共同点是能够控制燃油喷射的时机、量和方向。
这样可以更精准地调节汽油和空气的比例,提高发动机的功率和经济性。
【2】气门正时机构气门正时机构是指控制气门开闭时序的组成部分,包括凸轮轴、摇臂、气门和弹簧等。

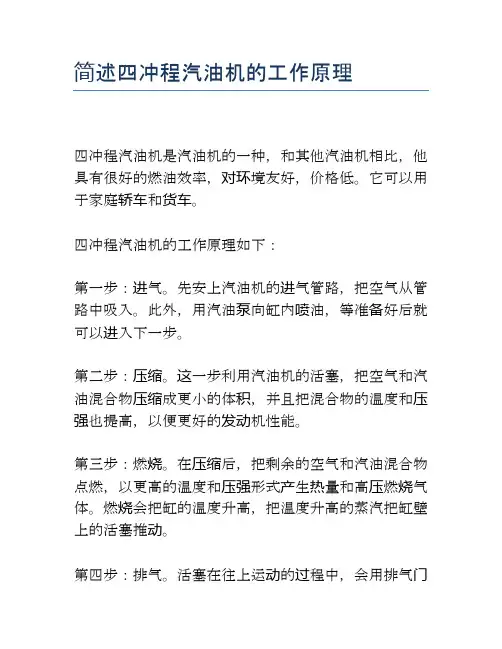

简述四冲程汽油机的工作原理
四冲程汽油机是汽油机的一种,和其他汽油机相比,他具有很好的燃油效率,对环境友好,价格低。
它可以用于家庭轿车和货车。
四冲程汽油机的工作原理如下:
第一步:进气。
先安上汽油机的进气管路,把空气从管路中吸入。
此外,用汽油泵向缸内喷油,等准备好后就可以进入下一步。
第二步:压缩。
这一步利用汽油机的活塞,把空气和汽油混合物压缩成更小的体积,并且把混合物的温度和压强也提高,以便更好的发动机性能。
第三步:燃烧。
在压缩后,把剩余的空气和汽油混合物点燃,以更高的温度和压强形式产生热量和高压燃烧气体。
燃烧会把缸的温度升高,把温度升高的蒸汽把缸壁上的活塞推动。
第四步:排气。
活塞在往上运动的过程中,会用排气门
把燃烧后的残馀气体排出。
这样反复的循环,把有机物变成热量和冷却的气体,就是四冲程汽油机的工作原理。
四冲程汽油机的优点就在于,它的工作原理非常简单,结构也很紧凑容易维护,把空气和燃油混合,燃烧时比较彻底,燃油效率高,对环境友好,发动机在较低的工作温度下也可以获得良好的动力性能,价格也比较低。
由于四冲程汽油机的多种优点,使它应用范围越来越广,在家庭轿车,大型货车等多种车辆上都有应用。
它可以满足汽车发动机低排放,绿色环保,高效率,经济实惠的多方面要求,因此受到众多消费者和汽车制造商的欢迎。
