同轴电缆的维护摘要：介绍中波发射同轴电缆的结构和特点，在使用过程中需要进行充气处理，确保阻抗的稳定。
关键词：同轴电缆特性阻抗中波天线的馈线绝大部分采用架空不平衡式，便于和不平衡式的天线振子连接。
馈线一般由内外二层导线组成，形成二个笼型，外层导线是接地的，起到屏蔽作用，减少沿内层导线传输的高频能量以辐射的形式外泄。
内层导线是馈电的，和外层导线间有绝缘子分开。
中波馈线是以地电流形式形成回路，在沿馈线的线路在地面下面埋设地线，地线沿每根馈线线杆向上，和外层导线焊接，用来减少损耗。
馈线按照承受功率的大小，发射机高频负载阻抗的要求，有不同的特性阻抗和结构性状。
我国目前使用的馈线包括：50kw功率以下的六线式馈线，50kw功率以上的多线式笼型馈线和同轴电缆。
采用由导线组成的同轴馈线，芯线为高电位，外部一圈导线均接地，芯线及外圈的导线均匀沿圆周均匀分布，导线的粗细及数量由馈线传导的功率的大小而决定。
这些馈线的外圈，并不完全屏蔽，这样就造成一部分能量的损耗。
随着中波技术的发展，技术投入的加大，设备的更新，原有的馈线形式也发生了改变,同轴电缆（即馈管）逐渐在中波台投入使用，代替了以往的6线制等馈线形式，满足现在广播领域低衰减，低驻波比的要求。
1，同轴电缆的结构和特点采用同轴电缆传送射频能量的一个主要特征就是外导体外表面无电流，这是由于同轴线内导体上的电流由于高频电束作用，应只在外导体的内表面流，能量只在内外导体之间流通，不会流到外表面来，即使在外表面，由于外场（一般是不想要的干扰）的作用而产生了感应电流，而这个电流由于高频电流的集肤效应是流不进内导体上去的，所以它的屏蔽性能好，这也是越来越多的发射台选用同轴电缆作为射频传输线的原因。
目前在广播电视发射使用SDY系列空气绝缘同轴电缆，皱纹铜管外导体同轴电缆，根据输出功率，阻抗的不同选用不同的型号。
它的外导体采用皱纹铜管，结内导体为铜管或者皱纹铜管，内部绝缘介质为干燥的空气，外护套采用聚乙烯材料。

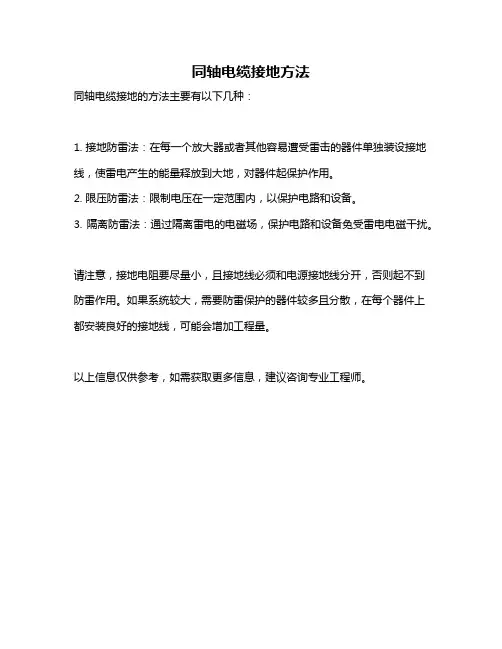

同轴电缆接地方法
同轴电缆接地的方法主要有以下几种：
1. 接地防雷法：在每一个放大器或者其他容易遭受雷击的器件单独装设接地线，使雷电产生的能量释放到大地，对器件起保护作用。
2. 限压防雷法：限制电压在一定范围内，以保护电路和设备。
3. 隔离防雷法：通过隔离雷电的电磁场，保护电路和设备免受雷电电磁干扰。
请注意，接地电阻要尽量小，且接地线必须和电源接地线分开，否则起不到防雷作用。
如果系统较大，需要防雷保护的器件较多且分散，在每个器件上都安装良好的接地线，可能会增加工程量。
以上信息仅供参考，如需获取更多信息，建议咨询专业工程师。
同轴电缆对接方法【原创版3篇】目录（篇1）一、同轴电缆概述二、同轴电缆的连接方法1.压接式连接2.焊接式连接三、同轴电缆连接的注意事项四、同轴电缆连接器的选择与兼容性五、同轴电缆的安装与维护正文（篇1）一、同轴电缆概述同轴电缆是一种广泛应用于电视、宽带网络、无线通信等领域的电子元器件。
它主要由两根同心圆的金属导体组成，内外导体之间用绝缘材料隔开。
同轴电缆具有良好的抗干扰性能、低信号衰减和较高的传输速率等特点。
二、同轴电缆的连接方法1.压接式连接压接式连接是同轴电缆连接的一种常见方法，它主要通过压接钳将同轴电缆的芯线与连接器接口压接在一起。
这种方法操作简单，连接稳定，广泛应用于各类电子设备的同轴电缆连接。
2.焊接式连接焊接式连接是通过焊接设备将同轴电缆的芯线与连接器接口焊接在一起。
这种方法连接更加牢固，适用于对连接稳定性要求较高的场合，如射频同轴电缆组件的连接。
三、同轴电缆连接的注意事项在进行同轴电缆连接时，应注意以下几点：1.选择合适的同轴电缆和连接器，确保它们具有相同的规格和性能参数。
2.确保连接器与同轴电缆的接口处具有良好的接地性能，以减小信号干扰。
3.操作过程中应避免电缆芯线受到损坏，以免影响连接质量。
4.在连接完成后，检查连接处是否牢固可靠，如有松动现象应及时处理。
四、同轴电缆连接器的选择与兼容性选择同轴电缆连接器时，应注意以下几点：1.兼容性：选择与同轴电缆性能参数相匹配的连接器，以确保连接器的设计特点与同轴电缆的性能要求相兼容。
2.接口形式：根据实际应用场景选择合适的接口形式，如螺纹接口、直插接口等。
3.质量：选择质量可靠、具有良好信誉的连接器品牌，以保证连接器的稳定性和耐用性。
五、同轴电缆的安装与维护1.安装：在安装同轴电缆时，应将电缆沿着设备间的线路槽敷设，避免与其他电缆过于接近，以免产生信号干扰。
同时，应确保电缆具有良好的接地性能。
2.维护：定期检查同轴电缆连接处的稳定性，如有松动现象应及时处理。
同轴电缆的特点_同轴电缆原理同轴电缆结构特点同轴电缆由内部导体环绕绝缘层以及绝缘层外的金属屏蔽网和最外层的护套组成。
这种结构的金属屏蔽网可防止中心导体向外辐射电磁场，也可用来防止外界电磁场干扰中心导体的信号。
结构示意图：第一代同轴电缆：实芯聚乙烯材料作绝缘介质的同轴电缆特点：工艺简单、衰减大。
第二代同轴电缆：化学发泡聚乙烯材料作绝缘介质的同轴电缆特点：发泡度50%以下，而且有化学发泡剂残留物，影响介电性能。
第三代同轴电缆：藕芯纵孔聚乙烯材料作绝缘介质的同轴电缆特点：衰减较前二代都低，但藕状体易渗水，国外规定其使用寿命为五年。
第四代同轴线缆：物理发泡聚乙烯材料作绝缘介质的同轴电缆特点：发泡度高达80%，衰减特小，微孔密闭，性能稳定，使用寿命长。
同轴电缆优缺点同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；最后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。
同轴电缆原理同轴电缆从用途上分可分为50Ω基带同轴电缆和75Ω宽带同轴电缆两类（即网络同轴电缆和视频同轴电缆）。
基带电缆又分细同轴电缆和粗同轴电缆。
基带电缆仅仅用于数字传输，数据率可达10Mbps。
同轴电缆（Coaxial Cable）是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。
最常见的同轴电缆由绝缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。

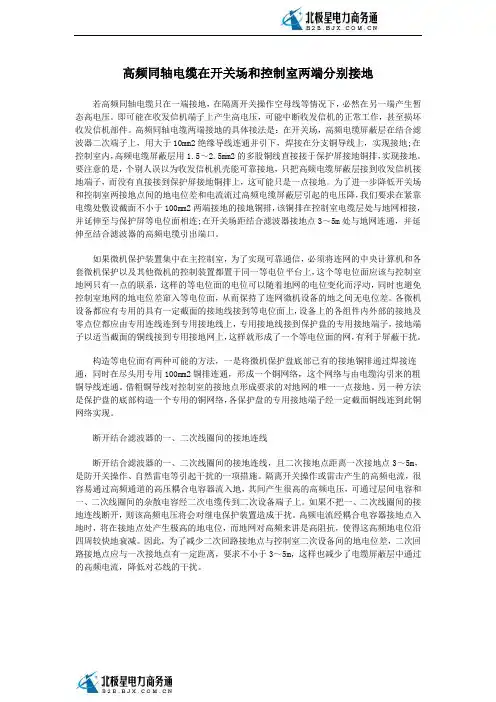

高频同轴电缆在开关场和控制室两端分别接地若高频同轴电缆只在一端接地，在隔离开关操作空母线等情况下，必然在另一端产生暂态高电压。
即可能在收发信机端子上产生高电压，可能中断收发信机的正常工作，甚至损坏收发信机部件。
高频同轴电缆两端接地的具体接法是：在开关场，高频电缆屏蔽层在结合滤波器二次端子上，用大于10mm2绝缘导线连通并引下，焊接在分支铜导线上，实现接地;在控制室内，高频电缆屏蔽层用1.5～2.5mm2的多股铜线直接接于保护屏接地铜排，实现接地。
要注意的是，个别人误以为收发信机机壳能可靠接地，只把高频电缆屏蔽层接到收发信机接地端子，而没有直接接到保护屏接地铜排上，这可能只是一点接地。
为了进一步降低开关场和控制室两接地点间的地电位差和电流流过高频电缆屏蔽层引起的电压降，我们要求在紧靠电缆处敷设截面不小于100mm2两端接地的接地铜排，该铜排在控制室电缆层处与地网相接，并延伸至与保护屏等电位面相连;在开关场距结合滤波器接地点3～5m处与地网连通，并延伸至结合滤波器的高频电缆引出端口。
如果微机保护装置集中在主控制室，为了实现可靠通信，必须将连网的中央计算机和各套微机保护以及其他微机的控制装置都置于同一等电位平台上，这个等电位面应该与控制室地网只有一点的联系，这样的等电位面的电位可以随着地网的电位变化而浮动，同时也避免控制室地网的地电位差窜入等电位面，从而保持了连网微机设备的地之间无电位差。
各微机设备都应有专用的具有一定截面的接地线接到等电位面上，设备上的各组件内外部的接地及零点位都应由专用连线连到专用接地线上，专用接地线接到保护盘的专用接地端子，接地端子以适当截面的铜线接到专用接地网上，这样就形成了一个等电位面的网，有利于屏蔽干扰。
构造等电位面有两种可能的方法，一是将微机保护盘底部已有的接地铜排通过焊接连通，同时在尽头用专用100mm2铜排连通，形成一个铜网络，这个网络与由电缆沟引来的粗铜导线连通。
借粗铜导线对控制室的接地点形成要求的对地网的唯一一点接地。
同轴电缆的分类和故障处理同轴电缆可分为两种基本类型,基带同轴电缆和宽带同轴电缆。
目前基带常用的电缆,其屏蔽线是用铜做成的网状的,特征阻抗为50(如RG-8、RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的,特征阻抗为75(如RG-59等)。
粗同轴电缆与细同轴电缆是指同轴电缆的直径大还是小。
粗缆适用于比较大型的局部网络,它的标准距离长、可靠性高。
由于安装时不需要切断电缆,因此可以根据需要灵活调整计算机的入网位置。
但粗缆网络必须安装收发器和收发器电缆,安装难度大,所以总体造价高。
相反,细缆安装则比较简单,造价低,但由于安装过程要切断电缆,两头须装上基本网络连接头(BNC),然后接在T型连接器两端,所以当接头多时容易产生接触不良的隐患,这是目前运行中的以太网所发生的最常见故障之一。
为了保持同轴电缆的正确电气特性,电缆屏蔽层必须接地。
同时两头要有终端器来削弱信号反射作用。
无论是粗缆还是细缆均为总线拓扑结构,即一根缆上接多部机器,这种拓扑适用于机器密集的环境。
但是当一触点发生故障时,故障会串联影响到整根缆上的所有机器,故障的诊断和修复都很麻烦,因此,将逐步被非屏蔽双绞线或光缆取代。
最常用的同轴电缆有下列几种:·RG-8或RG-1150Ω·RG-5850Ω·RG-5975Ω·RG-6293Ω计算机网络一般选用RG-8以太网粗缆和RG-58以太网细缆。
RG-59 用于电视系统。
RG-62 用于ARCnet网络和IBM3270网络。
BNC网络维修思路BNC网络传输距离比双绞线传输距离长很多，布线简单。
BNC网络的一个接点是由一个T型连接器组成，两边各连接同轴电缆，如果该接点是最后的一个点，那么要连接上一个50终极电阻。
由于BNC网络都是串联的，当一个接点出问题后，整个网络就会出问题。
检查就比较麻烦，并且没有一个好的维修思路，就很难查出问题所在。
笔者最近就碰到一个BNC网络故障，在2幢大楼之间需要联网，考虑到距离的问题，所以使用了同轴电缆。
总则1.0.1为防止移动通信基站遭受雷害，确保移动通信基站内设备的安全和正常工作，确保构筑物、站内工作人员的安全,-特制定本规范。
1.0.2本规范适用于新建移动通讯基站的防雷与接地设计。
对于改建、扩建移动通信基站的防雷与接地设计,已建基站的防雷与接地技术改造亦可参照执行。
设在综合通信楼内移动通信基站的防类与接地设计应按YDJ26-89《通信局(站)接地设计暂行技术规定》与本规范一并执行。
对于利用商品房(居民住宅、商用办公楼等)作机房的通信基站,亦应参照本规范执行, 其地网应根据现场环境条件的可能进行布没,但机房的工作接地、保护接地、建筑防雷接地应共用同一个地网。
1.0.3移动通信基站的防雷与接地设计应本着综合治理、全方位系统防护的原则,统筹设计、统筹施工,以确保工程质量,切实做到安全可靠。
1.0.4移动通信基站的防雷与接地工程设计中应采用有理论依据、经实践证明行之有效、并经部级主管部门鉴定合格的产品。
2 术语2.0.1 环形接地装贯围绕移动通信基站机房四周,按规定深度埋设于地下的封闭环形拔地体(含垂直接地体 )。
2.0.2 接地体埋入地下并直接与大地接触的导体。
2.0.3 接地汇集线引出机房、电力室等各种接地线的公共接地母线。
2.0.4 接地引入线接地汇集线与接地体之间的连接线。
2.0.5 接地线通信设备与接地汇集线之间的连线。
2.0.6 接地系统接地线、接地汇集线、接地引入线以及接地体的总称。
3 移动通信基站的防雷与接地3.1 供电系统的防雷与接地3.1.1 移动通信基站的交流供电系统应采用三相五线制供电方式。
3.1.2 移动通信基站宜设置专用电力变压器，电力线宜采用具有金属护套或绝缘护套电缆穿钢管埋地引人移动通信基站，电力电缆金属护套或钢管两端应就近可靠接地。
3.1.3 当电力变压器设在站外时,对于地处年雷暴日大于20天、大地电阻率大于100 Ω·m的暴露地区的架空高压电力线路，宜在其上方架设避雷线，其长度不宜小于 500m。
从零开始学布线：同轴电缆介绍上方~同轴电缆同轴电缆(coaxialcable)是由一根空心的外圆柱导体及其所包围的单根内导线所组成。
柱体同导线用绝缘材料隔开，其频率特性比双绞线好，能进行较高速率的传输。
由于它的屏蔽性能好，抗干扰能力强，通常多用于基带传输。
同轴电缆可分为两种基本类型：基带同轴电缆(粗同轴电缆)和宽带同轴电缆(细同轴电缆)。
粗同轴电缆，其屏蔽线是用铜做成网状的，特性阻抗为50Ω,如RG-8、RG-58等;细同轴电缆，其屏蔽层通常是用铝冲压成的，特性阻抗为75Ω，如RG-59等。
01.同轴电缆的物理结构同轴电缆由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成，其结构如下图所示。
同轴线缆结构图同轴电缆具有足够的可柔性，能支持254mm(10in)的弯曲半径。
中心导体是直径为2.17mm℃0.013mm的实心铜线。
绝缘材料要求是满足同轴电缆电气参数的绝缘材料。
屏蔽层是由满足传输阻抗和ECM规范说明的金属带或薄片组成，屏蔽层的内径为6.15mm,外径为8.28mm。
外部隔离材料一般选用聚氯乙烯(如PVC)或类似材料。
02.50Ω同轴电缆的主要电气参数同轴电缆的特性阻抗：同轴电缆的平均特性阻抗为50Ω±2Ω，沿单根同轴电缆阻抗的周性变化可达±3Ω的正弦波中心平均值，其长度小于2m。
同轴电缆的衰减：当用10MHz的正弦波进行测量时，500m长的电缆段的衰减值不超过8.5dB(17dB/km),而用5MHz的正弦波进行测量时不超过6.0dB(12dB/km)。
同轴电缆的传播速度：最低传播速度为0.77c(c为光速)。
同轴电缆直流回路电阻：电缆的中心导体的电阻，加上屏蔽层的电阻总和不超过10mΩ/m(在20℃时测量)。
03.50Ω同轴电缆的物理参数1)同轴电缆具有足够的可柔性;2)能支持254mm(10in)的弯曲半径;3)中心导体是直径为2.17mm±0.013mm的实心铜线。
射频同轴电缆的技术参数一、工程常用同轴电缆类型及性能：1）SYV75-3、5、7、9…，75欧姆,聚乙烯绝缘实心同轴电缆。
近些年有人把它称为“视频电缆”；2）SYWV75-3、5、7、9…75欧姆,物理发泡聚乙烯绝缘同轴电缆。
有人把它称为“射频电缆”；3）基本性能：l SYV物理结构是100%聚乙烯绝缘；SYWV 是发泡率占70-80%的物理发泡聚乙烯绝缘电缆；l 由于介电损耗原因，SYV实心电缆衰减明显要大于SYWV物理发泡电缆；在常用工程电缆中，目前物理发泡电缆仍然是传输性能最好价格最低的电缆，在视频、射频、微波各个波段都是这样的。
厂家给出的测试数据也说明了这一点；l 同轴电缆都可以在直流、射频、微波波段应用。
按照“射频”/“视频”来区分电缆，不仅依据不足，还容易产生误导：似乎视频传输必须或只能选择实心电缆（选择衰减大的，价格高的？）；从工程应用角度看，还是按“实芯”和“发泡”电缆来区分类型更实用一些；l 高编（128）与低编（64）电缆特性的区别：eie实验室实验研究表明，在200KHz以下频段，高编电缆屏蔽层的“低电阻”起主要作用，所以低频传输衰减小于低编电缆。
但在200-300KHz以上的视频、射频、微波波段，由于“高频趋肤效应”起主要作用，高编电缆已失去“低电阻”优势，所以高频衰减两种电缆基本是相同的。
二、了解同轴电缆的视频传输特性——“衰减频率特性”同轴电缆厂家，一般只给出几十到几百兆赫的几个射频点的衰减数据，都还没有提供视频频段的详细数据和特性；eie实验室对典型的SYWV75-5、7/64编电缆进行了研究测试，结果如下图一：同轴传输特性基本特点：1. 电缆越细，衰减越大：如75-7电缆1000米的衰减，与75-5电缆600多米衰减大致相当，或者说1000米的75-7电缆传输效果与75-5电缆600多米电缆传输效果大致相当；2. 电缆越长，衰减越大：如75-5电缆750米，6M频率衰减的“分贝数”，为1000米衰减“分贝数”的75%，即15db；2000米（1000+1000）衰减为20+20=40db,其他各频率点的计算方法一样。
同轴电缆参数指标一、同轴电缆- 概述同轴电缆同轴电缆（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。
电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。
常用于传送多路电话和电视。
同轴电缆的得名与它的结构相关。
同轴电缆也是局域网中较常见的传输介质之一。
它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰异常信号的传递。
同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆。
粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。
相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是运行中的以太网所发生的较常见故障之一。
无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。
故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。
同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；较后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。
同轴电缆分为细缆-58和粗缆-11两种。
细缆的直径为0.26厘米，较大传输距离185米，使用时与50Ω终端电阻、T型连接器BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。
简述同轴电缆的优缺点同轴电缆是一种电信传输介质，由内部导体、绝缘层、外部导体和外层护套组成。
它广泛应用于电视、电话、宽带互联网和无线通信等领域。
同轴电缆具有许多优点，如高带宽、低损耗和良好的屏蔽效果，但也存在一些缺点，如成本高昂和安装困难等。
一、同轴电缆的优点1. 高带宽同轴电缆具有高带宽的特点，可传输大量数据。
这使得它非常适合用于高速数据传输和视频传输等领域。
2. 低损耗同轴电缆的内部导体和绝缘层之间的距离很小，因此信号在传输过程中几乎不会受到损失。
这使得同轴电缆比其他类型的电缆具有更低的信号衰减率。
3. 良好的屏蔽效果同轴电缆具有良好的屏蔽效果，可以有效地防止干扰。
外部导体可以阻挡来自外部环境的无线干扰，并将其引入地面。
内部导体和绝缘层之间的金属屏蔽可以阻挡来自内部的干扰，使信号更加稳定。
4. 可靠性高同轴电缆由多个组件组成，每个组件都经过精密设计和制造。
这使得同轴电缆具有很高的可靠性，能够在长时间使用中保持良好的性能。
5. 安全性高同轴电缆具有良好的绝缘性能和防火性能。
它不会因为接地不良而引起触电事故，也不会因为短路而引起火灾。
二、同轴电缆的缺点1. 成本高昂同轴电缆由多个组件组成，每个组件都需要经过精密设计和制造。
这使得同轴电缆的成本比其他类型的电缆要高昂得多。
2. 安装困难同轴电缆需要经过专业人员进行安装。
它需要特殊的工具和技术，以确保正确安装并保持最佳性能。
这使得安装过程变得复杂和困难。
3. 重量大同轴电缆相对较重，这使得在长距离传输时需要额外考虑支撑问题。
此外，重量大也会增加安装困难度。
4. 信号干扰尽管同轴电缆具有良好的屏蔽效果，但在某些情况下仍可能受到干扰。
例如，在高电压区域或强电磁场下，同轴电缆的性能可能会受到影响。
三、结论总体来说，同轴电缆具有许多优点，如高带宽、低损耗和良好的屏蔽效果等。
但同时也存在一些缺点，如成本高昂和安装困难等。
因此，在使用同轴电缆时需要权衡其优缺点，并根据实际需求进行选择。
同轴电缆工作原理同轴电缆是一种广泛应用于通信和数据传输领域的传输介质。
它由中心导体、绝缘层、外导体和外护层组成。
同轴电缆的工作原理是通过中心导体传输信号，绝缘层起到隔离中心导体和外导体的作用，外导体则用于屏蔽外界干扰信号，最后外护层保护整个电缆的机械性能。
首先，中心导体是同轴电缆的传输介质。
它通常是由纯铜或铜合金制成的导电材料。
中心导体负责传输信号，信号通过电流的方式在导体中传递。
由于铜具有良好的导电性能，中心导体能够提供低阻抗和较高的信号传输速率。
其次，绝缘层是同轴电缆中非常重要的一部分。
它通常是由高质量的绝缘材料制成，如聚乙烯或聚四氟乙烯。
绝缘层的主要作用是隔离中心导体和外导体，防止信号泄漏和电流短路。
良好的绝缘层能够提供良好的信号传输特性，并减少信号损耗。
第三，外导体是同轴电缆的屏蔽层。
它通常是由金属丝网或铜箔制成。
外导体的作用是屏蔽外界电磁辐射干扰信号，保证传输的信号质量。
外导体经过接地，可以将干扰信号引出电缆，以减少对信号的影响。
外导体的屏蔽效果对信号传输质量有着重要影响。
最后，外护层是保护同轴电缆的外部层。
它通常由聚氯乙烯制成，具有良好的耐磨性和耐腐蚀性能。
外护层可以保护电缆免受机械损坏和外界环境的影响，同时也起到固定电缆结构的作用。
同轴电缆的工作原理可以简述为以下几个步骤：1.信号产生：信号源产生一定频率和振幅的电信号。
2.信号传输：信号通过中心导体进入同轴电缆，由中心导体上的电流来传输。
中心导体的良好导电性能确保信号能够顺利传输，减少信号损失。
3.绝缘隔离：绝缘层起到隔离中心导体和外导体的作用，防止信号泄漏和短路。
良好的绝缘层材料可以减少信号损耗和干扰。
4.干扰屏蔽：外导体通过接地，屏蔽外界的电磁辐射干扰信号，保证传输信号的质量。
5.信号接收：信号在目标设备处被接收并进行处理。
同轴电缆的工作原理可总结为通过中心导体传输信号，通过绝缘层隔离，外导体屏蔽干扰信号，最后通过外护层保护电缆机械性能。
关于同轴接地电缆的说明
35kV大截面电力电缆和66kV、110kV、220kv及以上电压等级的电力电缆均为单芯电缆，电缆金属护层一端三相互联并接地，另一端不接地，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。
上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。
因此按照电力行业标准DL/T401-2002《高压电力电缆选用导则》的规定须采用电缆护层保护器以限制电力电缆金属护层（或金属护套）上的感应电压和故障过电压。
通常，为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层一端直接接地，另一端则须通过保护器接地。
如果线路较长，还应将电缆护层分三段（或三的倍数段）相互绝缘，分段处的护层交叉互联后通过保护器接地。
为更好的适应市场的需求，方便用户现场安装使用，我公司开发了电缆接地箱，包括电缆护层直接接地箱、保护接地箱和交叉互联保护接地箱等三种形式的护层接地装置。
装置采用密封设计，安装使用简便，外型小巧美观。
目前，装置已广泛应用于全国各个电力系统，取得了良好的运行经验。
概述35kV大截面电力电缆和66kV、110kV及以上电压等级的电力电缆均为单芯电缆，电缆金属护层一端三相互联并接地，另一端不接地，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。
上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。
因此按照电力行业标准DL/T401-2002《高压电力电缆选用导则》的规定须采用电缆护层保护器以限制电力电缆金属护层（或金属护套）上的感应电压和故障过电压。
通常，为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层一端直接接地，另一端则须通过保护器接地。
如果线路较长，还应将电缆护层分三段（或三的倍数段）相互绝缘，分段处的护层交叉互联后通过保护器接地。
为更好的适应市场的需求，方便用户现场安装使用，我公司开发了电缆接地箱，包括电缆护层直接接地箱、保护接地箱和交叉互联保护接地箱等几种形式的护层接地装置。
装置采用密封设计，安装使用简便，外型小巧美观。
目前，装置已广泛应用于全国各个电力系统，取得了良好的运行经验。
二、产品用途装置连接于电缆护层与地之间。
电缆护层直接接地箱，内部含有连接铜排、铜端子等，用于电缆护层的直接接地。
电缆护层保护接地箱和电缆护层交叉互联接地箱内含电缆护层保护器、连接铜排、铜端子等，用于电缆护层的保护接地。
保护器采用ZnO压敏电阻作为保护元件，无串联间隙，保护特性好，具有优良的非线性伏安特性曲线。
既具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。
图三：接地箱接线原理图三、产品型号说明电缆护层接地箱电缆接地箱类别：ZJJD-电缆护层直接地地箱BHJD-电缆护层保护接地箱JHJD-电缆护层交叉互联保护接地箱四、保护器性能参数表1、电缆护层保护器电气特性表特性型号系统额定电压工频耐压/时间kV/s 10kA雷电冲击电流下的残压直流U1mA 参考电压(有效值) 2ms方波通流容量0.75U1mA 下的泄漏电流kV(有效值) ≤kV ≥kV A ≤μA LHQ-6 6 2/2 4.6 2.2 200 50 LHQ-10 10 3/2 6.5 3.25 200 50 LHQ-27.5 27.5 5/4 7.5 4 600 50 LHQ-35 35 5/4 13 5.5 400 50 LHQ-66 66 5/4 15 5.5 600 50 LHQ-110(Ⅰ) 110 5/4 15 5.5 600 50 LHQ-110(Ⅱ) 110 10/4 30 11 600 50 LHQ-220 220 6/3 35 17 800 50 LHQ-500 500 7.5/4 18* 8.3 800 50 注：标*为雷电冲击电流16kA下的残压。
五、使用条件1、环境温度-45℃～+55℃；2、海拔不超过4500m；超出4500m可根据实际情况特制；3、电源频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；安装场所的空气中不应含化学腐蚀气体、爆炸性尘埃；4、长期施加的工频电压不得超过保护器持续运行电压；对有间隙产品，安装点短时工频电压升高不得超过保护器额定电压；5、长期使用于异常条件，保护器需特别制作，定货时应说明.
六、外形及安装尺寸图四：电缆接地箱外型图表二接地箱外形尺寸接地箱类型L1 L2 L3 W1 W2 H 三相直接接地箱475 425 395 368 270 210 三相保护接地箱660 600 560 450 340 350 三相交叉互联保护接地箱700 650 620 568 470 410 七、使用须知1、电缆接地箱是保护电缆护层的专用装置，避免雷击及感应过电压对电缆护层的危害。
2、电缆接地箱安装于电缆护层与地之间。
连接导线的绝缘水平不应低于所保护电缆外护层绝缘水平，且连接回路应尽可能短。
装置须可靠接地。
3、本产品不能长期吸收超出耐受能力的工频过电压，具体型号产品的工频耐受能力见表1。
4、作为可选项，本品可增设动作计数器。
用户可根据需要选用，在订货时指明。
5、产品安装时，先打开电缆护层保护箱的盖子，将连接电缆金属护套的引接线及接地线穿入电缆护层保护箱的进线管内，压接接线端子,套好热缩管，用螺栓连接接线端子；然后绕包橡胶自粘带，加热收缩热缩管，使接地箱的进线口与进线电缆处密封可靠；最后，盖上接地箱盖子，用螺钉拧紧密封。
6、接地箱外形与安装尺寸以实际货物为准。
7、保护接地箱和交叉互联接地箱投入运行1年之后，应对保护器做预防性试验，实验项目有：（1）直流1mA电压测量：在保护器两端施加直流电压（直流电压的脉动不大于±1.5%），待流过保护器电流稳定于1mA后，读出电压数值，此值不得小于表一中规定的直流参考电压值；（2）绝缘电阻试验：用2500伏摇表检测保护器的绝缘电阻。
其绝缘电阻值不作规定，但每次所测结果应相互接近，不应有短路，接触不良或短路现象。
