电缆接地

电缆接地重要性简述1电缆接地的作用:防止人身触电，保证电力系统正常运行，保护线路和设备不受损坏，防止触电气火灾,防止雷击和静电危害等。

电缆金属护套或屏蔽的接地的作用有:(1)电缆线芯对屏蔽和金属护套的电容电流有一回路流入大地;(2)当电缆对金属护套或屏蔽发生短路时,短路电流可流入地下;（3）当电缆芯线绝缘损坏后发生相间短路并发展为接地故障时，故障电流通过接地线流入地面；(4)电缆中的不平衡电流引起的感应电压、通过地线与大地形成短路,防止电缆对接地支架存在电位差而放电闪络。

目前广泛应用的交联电缆，分相屏蔽，屏蔽层分为金属（铜带）层和半导体层。

半导电层中含有胶体碳，可以起到均匀电场的作用；同时，碳可以吸收电缆体小间隙内空气电离产生的污物，均匀电场，保护电缆绝缘。

金属屏蔽层的作用：第一，保持零电位，使电缆芯线之间没有电位差；其次，它在短路过程中携带短路电流，以避免因短路导致电缆温度升高而损坏绝缘层。

同时，屏蔽层还可以防止周围外部强电场对电缆内传输电流的干扰；由于第三屏蔽层中的强电场和仪器周围的弱电场，不会对外部屏蔽层产生有效干扰，不会危及电缆的安全。

2.高压电缆接地(1)高压电缆接地不良。

高压电缆接地问题复杂,接地不良因素较多,主要表现为:1)接地线焊接不牢。

6-35kv电缆头制作工艺简单,安装施工方便,由此而使一些单位忽视接头制作质量,特别是对接地线焊接更不重视。

由于工艺水平差,烙铁大怕灼伤电缆绝缘,烙铁小接地线焊接不牢,有些人甚至缠绕绑扎,使接地线与铜带屏蔽层连接不牢,在铜丝屏蔽电缆接头制作中,没有将铜丝直接引出,而是切断后绑扎接地软线引出,造成接触不良。

一些中间接头护套防水性能不佳,运行中电缆进水,受潮后引起屏蔽锈蚀,都会造成接地不良。

2)接地线接触不良。

近年来电缆附件已形成配套供应,厂家为了降低成本,附件配套接地线的长度只有500mm左右,作完电缆头后所剩很短,只能就近接地,多数是接在电缆卡具的固定螺栓上,由于油漆和锈蚀等影响,也会产生接地端子接地不良的现象。

电缆接地的几种方法介绍电缆接地是一项重要的技术，它涉及到电缆系统的安全和性能。

在本文中，我将介绍电缆接地的几种常见方法，包括单点接地、多点接地和绝缘接地，以及它们各自的优缺点和适用场景。

同时，我还将分享我的观点和理解，以便您能更好地理解和应用这些方法。

首先，让我们来了解单点接地方法。

单点接地是最基本的接地方式，也是最常用的一种方法。

它通过将电缆的金属屏蔽层或外套通过导线连接到地面，形成一个接地回路。

这种方法简单易行，可以有效地释放电缆系统中的电荷，减少电压的累积。

然而，单点接地也存在一些局限性。

例如，当电缆系统很大或距离较远时，单点接地的效果可能不够理想，因为大电流通过单一接地点可能会造成过高的接地电阻。

为了解决单点接地的局限性，多点接地方法被提出。

多点接地是通过在电缆系统的不同位置设置多个接地点，形成多个导电通路，从而提高整个电缆系统的接地效果。

多点接地可以减少接地电阻，提高接地的可靠性和稳定性。

但是，多点接地的安装和维护较为复杂，需要更多的工作和资源。

除了单点接地和多点接地，绝缘接地是另一种常见的接地方法。

绝缘接地是通过绝缘材料将电缆屏蔽层与地面隔离开来，形成一个绝缘的环境。

这种方法适用于对接地电阻要求较高的场景，例如医院、实验室等，因为它可以减少接地电流的流动。

然而，绝缘接地也带来了一些潜在的问题，例如绝缘材料的老化和损坏可能会导致接地效果下降，需要定期检查和维护。

综上所述，电缆接地的几种方法各有优缺点，适用于不同的场景和要求。

单点接地简单易行，适用于一般的电缆系统。

多点接地提高了接地效果和可靠性，适用于大型和远距离的电缆系统。

绝缘接地适用于对电缆系统中的电流流动和接地电阻要求较高的场景。

根据实际需求和条件选择合适的接地方法可以确保电缆系统的安全和性能。

在我的观点和理解方面，我认为在选择电缆接地方法时应综合考虑多个因素。

首先，要充分了解电缆系统的规模、距离和用途，以确定适合的接地方法。

其次，要考虑使用的材料和设备的可靠性和维护难度，以确保接地系统的长期稳定运行。

电缆桥架接地的施工要求在现代社会中，电力设施建设已成为不可避免的发展趋势。

电缆桥架作为不可或缺的电缆支架，其安装技术日渐成熟。

然而，电缆桥架的安装不仅仅是对桥架本身的施工，还需要对桥架的接地进行注意和实施。

这篇文章将介绍电缆桥架接地的施工要求。

一、什么是电缆桥架接地？电缆桥架接地是指在电缆桥架安装的过程中，将电缆桥架连接到建筑物或地下的实体接地系统，以达到除静电干扰外的安全用电要求的过程。

电缆桥架的接地需要重视，以保证设备及人员的安全。

二、电缆桥架接地的施工要求2.1 接地方法常见的电缆桥架接地方法有以下几种：•直接接地：将电缆桥架的主体和地面接触。

•并联接地：在电缆桥架主体接地的基础上，额外接地。

•独立接地：独立接地电缆桥架，单独布置接地设施。

•接地网接地：将电缆桥架接地系统接入建筑楼层接地网中。

接地方法的选择应根据工程实际情况、环境条件和设计标准等因素进行综合考虑。

2.2 接地电阻大致计算根据国家标准《建筑电气设计规范》的要求，单根电缆桥架的接地电阻不应大于4Ω，整个桥架的接地电阻不应大于2Ω。

接地电阻的大小受到以下因素的影响：•土壤的电阻率。

•接地电极材料和形式。

•接地电极的数量和布置方式。

施工人员应根据具体工程情况和设计要求，合理选择接地电极数量和布置方式，确保接地电阻符合国家标准要求。

2.3 接地系统的施工接地系统的施工应遵循以下要求：•接地电极应该完整，不得破损或变形。

•接地电极应安装在电缆桥架距离较近的位置。

•在接地电极杆周围挖掘接地电极井，并在井底垫上混凝土块。

•电缆桥架接线孔应预留，接地导线应埋在混凝土块中。

•接地线采用黄绿色标准颜色。

2.4 电缆桥架防腐措施电缆桥架的久处于恶劣环境下，长时间的使用，容易被海水、雨水或者潮气侵蚀，使其发生电氧化，导致桥架接地的失效。

因此，在施工过程中，必须对电缆桥架采取防腐措施，在防腐之前，需先对其进行清洗外表面，如有生锈现象应进行处理。

2.5 接地系统施工验收接地系统的施工结束后，应由建筑方、设计方和监理方共同进行验收，验收内容应涵盖以下几个方面：•接地系统是否符合设计及标准要求？•接地系统接地电阻是否符合规定？•接地系统材料安装质量是否合格？•接地系统施工是否符合设计要求？验收合格后，建筑方、设计方和监理方应签字确认，并且应出具检测报告，并加盖验收章。

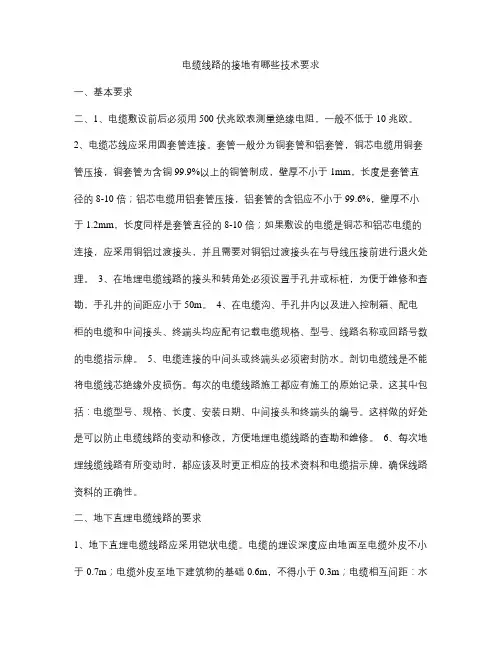

电缆线路的接地有哪些技术要求一、基本要求二、1、电缆敷设前后必须用500伏兆欧表测量绝缘电阻，一般不低于10兆欧。

2、电缆芯线应采用圆套管连接。

套管一般分为铜套管和铝套管，铜芯电缆用铜套管压接，铜套管为含铜99.9%以上的铜管制成，壁厚不小于1mm，长度是套管直径的8-10倍；铝芯电缆用铝套管压接，铝套管的含铝应不小于99.6%，壁厚不小于1.2mm，长度同样是套管直径的8-10倍；如果敷设的电缆是铜芯和铝芯电缆的连接，应采用铜铝过渡接头，并且需要对铜铝过渡接头在与导线压接前进行退火处理。

3、在地埋电缆线路的接头和转角处必须设置手孔井或标桩，为便于维修和查勘，手孔井的间距应小于50m。

4、在电缆沟、手孔井内以及进入控制箱、配电柜的电缆和中间接头、终端头均应配有记载电缆规格、型号、线路名称或回路号数的电缆指示牌。

5、电缆连接的中间头或终端头必须密封防水。

剖切电缆线是不能将电缆线芯绝缘外皮损伤。

每次的电缆线路施工都应有施工的原始记录，这其中包括：电缆型号、规格、长度、安装日期、中间接头和终端头的编号。

这样做的好处是可以防止电缆线路的变动和修改，方便地埋电缆线路的查勘和维修。

6、每次地埋线缆线路有所变动时，都应该及时更正相应的技术资料和电缆指示牌，确保线路资料的正确性。

二、地下直埋电缆线路的要求1、地下直埋电缆线路应采用铠状电缆。

电缆的埋设深度应由地面至电缆外皮不小于0.7m；电缆外皮至地下建筑物的基础0.6m，不得小于0.3m；电缆相互间距：水平接近时最小为0.1m，不同部门的电缆相互间距0.5m；电缆互相交叉时最小净距0.5m；电缆与热力管道、煤气、石油管道接近时的净距为2m，相互交叉时净距为0.5m；电缆与树木主干的距离不小于0.7m。

2、直埋电缆沟内不得有石块等其它硬物杂质，否则应铺以100mm厚的软土或沙层，电缆敷设后上面再铺以100mm 厚的软土或沙层，然后盖以混凝土保护板或砖，覆盖的宽度应超出电缆两侧各50mm。

电缆外护层接地电流检测原理
电缆外护层接地电流检测原理是指在电缆线路中，通过测量外护套接地电流的大小来判断电缆是否发生故障或异常情况的一种检测方法。

当电缆线路正常运行时，电缆外护套接地电流为零或很小。

然而，当电缆线路发生故障或异常情况时，如电缆外护套破损、接地不良或绝缘损坏等，就会导致外护套接地电流增大。

因此，通过测量外护套接地电流的大小，可以判断电缆是否发生故障或异常情况。

测量外护套接地电流的方法通常采用钳形电流表或专用的外护套接地电流测试仪进行。

这些仪器可以直接夹在外护套上，测量接地电流的大小。

通过定期检测外护套接地电流，可以及时发现电缆线路中的潜在故障或异常情况，从而及时进行维修和处理，保证电缆线路的安全运行。

总结来说，电缆外护层接地电流检测原理是通过测量外护套接地电流的大小来判断电缆是否发生故障或异常情况的一种检测方法。

(4) 电缆敷设时，电缆应从盘的上端引出，不应使 电缆在支架上及地面摩擦拖拉。电缆上不得有铠装 压扁、电缆绞拧、护层折裂等未消除的机械损伤。 (5) 机械敷设电缆时的最大牵引强度宜符合下表的 规定。当采用钢丝绳牵引时，高压及超高压电缆总 牵引力不宜超过30kN。 (6) 高压及超高压电缆敷设时，转弯处的侧压力应 符合制造厂的规定，无规定时，不应大于3kN／m。
电缆金属护套的连接与接地的作用和方式
电缆金属护套的连接与接地的作用和方式
(四) 金属护套交叉互联 1．金属护套交叉互联的方法
电缆线路很长时( 大约在1000m以上)，可将电 缆线路分成若干大段，每大段原则上分成长度相等 的三小段，每小段之间装设绝缘接头，绝缘接头处 金属护套三相之间用同轴引线经接线盒进行换位连 接( 即交叉互联)，绝缘接头处装设一组保护器，每 一大段的两端金属护套分别互联接地。
电缆隧道埋人地下深度较大，使电缆不易受 外界的各种外力损伤。
一次性投资很大，存在渗漏水现象，比空气 重的爆炸性混合物进入隧道会威胁安全。
六、电力电缆水底敷设 应用范围： 水底敷设电缆是将电力电缆直接敷设于水底的 一种电缆安装方式。 当电缆要跨越没有桥梁和隧道的大江、大海时， 就要敷设江底或海底等水底电缆。
三、电力电缆排管敷设 应用范围： 把电缆敷设于埋人地下的电缆保护管形成的排管
中的安装方式称为排管敷设。 在城市街区主干线敷设多条电缆，在不宜建造电缆
沟和电缆隧道的情况下，可采用排管。 排管敷设减少了电缆遭受外力破坏和机械损伤的可
能性；减轻了土壤中有害物质对电缆的化学腐蚀；不 必挖开路面就可撤旧更新或敷设新的电缆线路。
将三相电缆连续的进行换位。这样不但对称排列的 三相电缆金属护套电位向量和为零，就是在不对称 的水平排列三相电缆中，由于电缆每小段进行了换 位，每大段全换位，三相电缆金属护套感应电压相 等，相位差120。，其向量和也为零，没有环行电流

电缆接地方法电缆接地是指将电缆的金属外皮与地面或其他接地体连接起来，以达到保护人身安全、防止电缆绝缘击穿和保护设备的目的。

电缆接地方法有很多种，下面将对其主要内容进行展开。

一、电缆接地的目的电缆接地的主要目的是保护人身安全和设备安全。

当电缆绝缘击穿时，电流会通过金属外皮流向地面，如果没有接地，电流会通过人体或设备，造成人身伤害或设备损坏。

因此，电缆接地是非常必要的。

二、电缆接地的方法1.单点接地法单点接地法是将电缆的金属外皮与地面或其他接地体连接起来，形成一个接地点。

这种方法适用于电缆长度较短的情况，可以有效地保护人身安全和设备安全。

2.多点接地法多点接地法是将电缆的金属外皮分别与多个接地体连接起来，形成多个接地点。

这种方法适用于电缆长度较长的情况，可以有效地降低接地电阻，提高接地效果。

3.屏蔽接地法屏蔽接地法是将电缆的金属外皮与屏蔽层连接起来，形成一个接地点。

这种方法适用于高压电缆和特殊电缆，可以有效地防止电磁干扰和电磁泄漏。

4.电缆套管接地法电缆套管接地法是将电缆套管与地面或其他接地体连接起来，形成一个接地点。

这种方法适用于电缆穿越建筑物或地下管道时，可以有效地保护人身安全和设备安全。

三、电缆接地的注意事项1.接地电阻应符合规定要求，一般不应大于4欧姆。

2.接地体应选择干燥、坚实、导电性好的地方，避免选择潮湿、松软、导电性差的地方。

3.接地体应与电缆金属外皮紧密接触，接地点应清洁、无锈蚀和氧化。

4.接地线应选择导电性好、耐腐蚀、耐高温的材料，接地线的截面积应符合规定要求。

5.接地线的连接应牢固可靠，接地线的长度应尽量短，避免过长造成电阻过大。

以上是电缆接地方法的主要内容，电缆接地是非常重要的安全措施，应严格按照规定要求进行操作。

电缆桥架接地的施工要求范文1.引言在电力系统中，接地是一个重要的安全措施，通过有效的接地，可以保护人身安全，减少电气设备损坏，并提高系统的可靠性和稳定性。

在电缆桥架系统中，接地的施工要求尤为重要，本文将对电缆桥架接地的施工要求进行详细阐述。

2.电缆桥架接地施工要求2.1 接地电阻要求电缆桥架的接地电阻是衡量接地效果的重要指标，一般要求接地电阻不应大于电阻标准规定的范围。

在施工过程中，需要采取以下措施来保证接地电阻的符合要求：a.选择合适的接地位置：接地电阻的大小与接地位置有关，应选择土壤湿度较高的地方进行接地。

b.增大接地面积：可以通过增大接地体的面积来降低接地电阻，可以采用扩大接地体的尺寸或者增加接地体的数量来实现。

c.保持接地体的良好接触：在安装接地体的过程中，需要确保接地体与土壤的良好接触，避免接地体与土壤之间存在空隙或者导电材料受损的情况。

2.2 接地材料要求接地材料的选择对接地效果有着重要的影响。

在电缆桥架接地的施工中，应该选择导电性能良好、耐腐蚀性能好的接地材料，以保证接地系统的长期稳定性。

常用的接地材料有铜材料和铝材料，可以根据实际情况选择合适的材料配合使用。

在选择接地材料时，还需要考虑其安装和维护的便利性，尽量避免使用易损坏或难以更换的材料。

2.3 接地系统的连接要求接地系统中各个部分之间的连接要求严格，必须保证电缆桥架与其他接地设备之间的连接牢固可靠。

在施工过程中，应注意以下事项：a.接地体的连接：接地体之间的连接采用焊接、螺栓连接等方式，连接点应该紧固稳定，确保接触良好。

b.接地体与设备的连接：电缆桥架必须与其他接地设备（如接地极、接地网等）进行连接，连接处应采用可靠的导电材料，并保证接触面积大，接触面之间应当去除氧化物和污物，确保良好的接触导通。

c.接地导线的选择：接地导线应选择截面积合适的铜材料或铝材料，导线长度尽量短，接地导线的加长端应采用补偿导线进行连接，以减小对地阻抗的影响。

电缆接地方法一、引言电缆接地是电力系统中非常重要的一部分，它能够确保电缆系统的安全运行，防止电缆发生过电压、过电流等故障，同时也能保护人身安全。

本文将详细介绍电缆接地的方法，包括直接接地、间接接地和混合接地。

二、直接接地直接接地是最常见的电缆接地方法之一，它通过将电缆的金属护套或导体直接与大地连接来实现接地。

直接接地的优点是简单、易于实施，能够有效地降低电缆系统的绝缘电阻，减少漏电流的产生。

但直接接地也存在一些问题，比如在高电阻接地系统中可能会引起接地电流过大，导致接地系统失效。

2.1 单点接地单点接地是直接接地方法中的一种常见形式，它将电缆的金属护套或导体的一个点与大地连接。

单点接地适用于一些对电力系统可靠性要求不高的场合，比如一些低压配电系统。

但对于一些对电力系统可靠性要求较高的场合，单点接地就不够了。

2.2 多点接地多点接地是直接接地方法的一种改进形式，它将电缆的金属护套或导体的多个点与大地连接。

多点接地能够提高接地系统的可靠性，减少接地电阻，降低接地系统失效的概率。

多点接地适用于一些对电力系统可靠性要求较高的场合，比如一些重要的工业生产现场。

三、间接接地间接接地是另一种常见的电缆接地方法，它通过将电缆的金属护套或导体与其他设备或系统连接来实现接地。

间接接地的优点是能够减少接地电流，降低接地系统的损耗，提高电力系统的可靠性。

但间接接地也存在一些问题，比如需要额外的设备和系统支持，增加了系统的复杂性。

3.1 耦合接地耦合接地是间接接地方法中的一种常见形式，它通过将电缆的金属护套或导体与其他设备的金属部分连接来实现接地。

耦合接地适用于一些对电力系统可靠性要求较高的场合，比如一些重要的工业生产现场。

耦合接地能够减少接地电流，降低接地系统的损耗，提高电力系统的可靠性。

3.2 非耦合接地非耦合接地是间接接地方法中的另一种常见形式，它通过将电缆的金属护套或导体与其他设备的非金属部分连接来实现接地。

非耦合接地适用于一些对电力系统可靠性要求不高的场合，比如一些低压配电系统。

电缆接地方式如何选择设计规范是这样规定的:4.1.11交流系统单芯电力电缆金属层接地方式的选择，应符合下列规定:1线路不长，且能满足本规范第4.1.10条要求时，应采取在线路一端或中央部位单点直接接地(图4.1.11-1)。

2线路较长，单点直接接地方式无法满足本规范第4.1.10条的要求时，水下电缆、35kV及以下电缆或输送容量较小的35kV及以上电缆，可采取在线路两端直接接地(图4.1.11-2)。

3除上述情况外的长线路，宜划分适当的单元，且在每个单元内按3个长度尽可能均等区段，应设置绝缘接头或实施电缆金属层的绝缘分隔，以交叉互联接地，(图4.1.11-3)。

当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层，使它的两端出现感应电压。

感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。

此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%--95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，因此单芯电缆不应两端接地。

为了减小单芯电缆线路对邻近辅助电缆及通信电缆的感应电压，应尽量采用交*互联接线。

对于电缆长度不长的情况下，可采用单点接地的方式。

为保护电缆护层绝缘，在不接地的一端应加装护层保护器。

(6)为使导线截面积等于或大于185mm2的单芯电缆所构成的相当长的三相线路的阻抗达到一定程度的平衡，应每隔15m以内，将各相换位一次;亦可将三根不同相的单芯电缆按品字形敷设;如走线的长度不超过30m者，则不必采取此项措施;(7)若线路中每相有几根单芯电缆并联时，所有电缆应沿相同的路径敷设和具有相同的截面积;此外，为了防止电流负载的分配不均匀，属于同相的电缆应尽量同其他相的电缆交错排列。

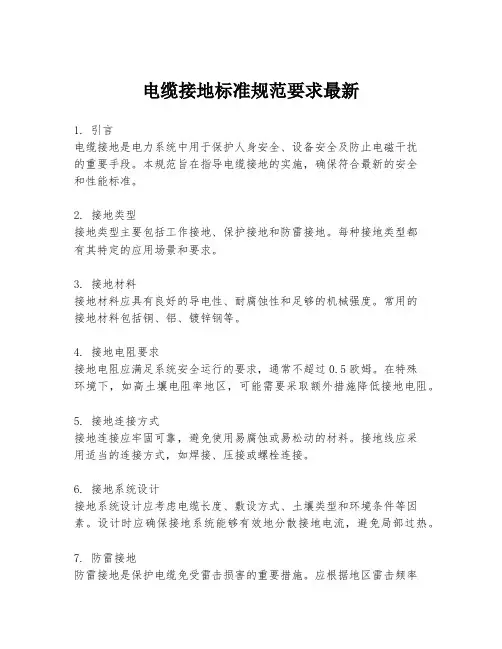

电缆接地标准规范要求最新1. 引言电缆接地是电力系统中用于保护人身安全、设备安全及防止电磁干扰的重要手段。

本规范旨在指导电缆接地的实施，确保符合最新的安全和性能标准。

2. 接地类型接地类型主要包括工作接地、保护接地和防雷接地。

每种接地类型都有其特定的应用场景和要求。

3. 接地材料接地材料应具有良好的导电性、耐腐蚀性和足够的机械强度。

常用的接地材料包括铜、铝、镀锌钢等。

4. 接地电阻要求接地电阻应满足系统安全运行的要求，通常不超过0.5欧姆。

在特殊环境下，如高土壤电阻率地区，可能需要采取额外措施降低接地电阻。

5. 接地连接方式接地连接应牢固可靠，避免使用易腐蚀或易松动的材料。

接地线应采用适当的连接方式，如焊接、压接或螺栓连接。

6. 接地系统设计接地系统设计应考虑电缆长度、敷设方式、土壤类型和环境条件等因素。

设计时应确保接地系统能够有效地分散接地电流，避免局部过热。

7. 防雷接地防雷接地是保护电缆免受雷击损害的重要措施。

应根据地区雷击频率和电缆的重要性选择合适的防雷接地方案。

8. 接地测试定期进行接地电阻测试，确保接地系统的性能符合要求。

测试应使用符合标准的测试仪器，并按照规定的测试方法进行。

9. 接地维护接地系统应定期进行检查和维护，确保接地连接的完整性和接地材料的完好性。

发现问题应及时进行修复或更换。

10. 安全措施在进行电缆接地工作时，应遵守相关的安全规程，采取必要的安全防护措施，确保工作人员的安全。

11. 结语电缆接地是电力系统安全的重要组成部分。

遵循本规范要求，可以有效提高电力系统的安全性和可靠性。

请注意，以上内容仅为示例，实际的电缆接地标准规范要求可能会根据国家或地区的具体法规、行业标准以及技术发展而有所不同。

在实施接地工程时，应参考最新的官方规范和标准。

铠装电缆接地规范铠装电缆接地规范是指在铠装电缆安装和使用过程中，对接地措施的规定和要求。

接地是保证电气设备和人身安全的重要措施，合理的接地设计和操作能够保证设备的正常运行和人员的安全。

一、接地类型和方式1. 接地类型分为保护接地、功能接地和操作接地三种。

保护接地是为了保护电气设备和人身安全，功能接地是为了保证设备的正常运行，操作接地是为了人员作业操作时的安全。

2. 接地方式分为直接接地和间接接地两种。

直接接地是直接将设备接地导线与地面连接，间接接地是通过接地线路连接设备与地面。

二、接地线的选材和敷设1. 接地线材料应选用优质的铜导体，具有良好的导电性和导热性，抗腐蚀性能好。

2. 接地线敷设应选择地下或防护管道内，防止外界物质的侵蚀和人为损坏，保持接地线的完好性。

三、接地电阻的要求1. 铠装电缆的金属护套应接地，接地电阻应小于4欧姆。

2. 受电设备的金属外壳应接地，接地电阻应小于4欧姆。

3. 电气设备的中性点应接地，接地电阻应满足设计要求，一般不超过1欧姆。

四、接地装置和接地线的检测1. 接地线路应定期进行检查和测量，确保接地电阻符合要求。

2. 接地装置应选用可靠的接地测试仪器，进行接地电阻测试，测试结果应记录并保留。

3. 接地线与接地装置的连接应牢固可靠，无松动现象。

五、接地线的安全操作1. 接地线与电缆的接头应接续良好，接头处应防水、防腐蚀处理。

2. 接地线与设备的连接应牢固可靠，接地线不应被移动或搬动，避免断开或松动。

3. 在进行接地工作时，操作人员应戴好绝缘手套和绝缘鞋，并使用绝缘工具。

4. 接地线必须专线专用，不得与其他线路和设备共用。

六、接地线的标识和标注1. 接地线应进行标识，标明接地类型、接地电阻值和接地位置等信息。

2. 标识应使用耐候性好的材料，不易褪色和损坏。

七、接地线的维护和保养1. 接地线应定期进行维护和保养，检查接地电阻和接地装置的状态。

2. 接地线的绝缘层应完好无损，如有损坏应及时更换。

第六章 电缆的成端及接地在电缆线路中，我们把电缆使用段的两端，称为电缆的终（始）端。

而在终（始）端处对电缆进行做头、接地、密封处理，称为电缆成端。

传统的电缆终端施工方法为：在电缆箱盒的灌胶室内将电缆引入孔周围部分与电缆护套间用绝缘胶灌注，由于电缆芯线与电缆护套间长期暴露在空气中，受环境影响如：箱盒被水浸泡、雨水、潮气渗入电缆深处，使电缆绝缘性能下降。

ZPW-2000系列自动闭塞采用的铁路内屏蔽数字信号电缆在电缆结构及芯线绝缘材料等方面与普通信号电缆有较大区别，且绝缘性能要求较高，一但电缆绝缘下降，将造成传输衰耗增大，串音增大，直接影响系统可靠性。

因此，在铁路内屏蔽数字电缆施工时必须对电缆的始终端进行密封处理。

此外，内屏蔽数字信号电缆的接地连接也是保证电缆传输性能的关键，所以内屏蔽数字信号电缆的成端工艺是电缆施工的关键环节。

第一节 电缆在室外箱盒的成端及接地一、室外箱盒的成端及接地要求1.为提高电缆的绝缘性能，电缆在箱盒的成端必须做密封处理。

2.雨、雪天气不宜进行电缆的成端作业。

3.箱盒的分支地线采用聚乙烯外护套截面积25mm2多股铜缆。

4.终端电缆盒及无绝缘轨道电路匹配变压器不做电缆的接地。

5.箱盒中的电缆成端后屏蔽引出线直接接到铜制接地端子排上，分支电缆的长度小于200m时，另一端可以不接地。

6.区间箱分支地线固定在面向铁路方向最右侧的电缆引入孔上；变压器箱分支地线固定在面向变压器箱底部胶室最左侧的电缆引入孔上；HF-7、HF-4方向盒分支地线单独固定在靠近大号端子（HF-7为42#端子，HF-4为24#端子）的电缆引入孔上。

7.分支地线的外护套在箱盒外不开剥。

二、区间电缆箱盒的成端及接地工艺由于ZPW-2000系列自动闭塞采用的铁路内屏蔽数字信号电缆在结构上与普通信号电缆相比，增加了内屏蔽层及排流线的屏蔽连接引出部分，因此成端密封所需要的胶室高度有所增加，现有的箱盒胶室已无法满足其成端的要求，为此可通过增加辅助保护管来完成电缆的成端密封工作。

电缆井接地标准做法嘿，咱今儿就来聊聊电缆井接地标准做法这档子事儿。

你说这电缆井啊，就好比是电力系统的一个小城堡，接地那可就是这个城堡的坚固根基呀！要是接地没做好，那可就麻烦大啦，就像房子根基不稳会摇摇晃晃一样。

咱先来说说这接地材料得咋选。

就跟咱盖房子选好砖头一个道理，可不能马虎。

一般得用那种导电性好的，像铜啊、镀锌钢啊这些。

你想想，要是用了个导电性差的，那不就跟那破篱笆似的，根本起不到啥作用嘛！然后呢，就是接地的连接啦。

这可得接得牢牢的，不能松松垮垮的。

就好像你系鞋带，系不紧走两步就开了，那能行？得用可靠的连接方式，把它们紧紧地连在一起，让电流能顺畅地通过，不能有阻碍呀！还有啊，这接地的深度也有讲究。

你不能浅浅地埋一下就完事了，那太敷衍了吧！得根据实际情况，挖个合适的深度，把接地体好好地埋进去。

这就好比种树，你得挖个坑把根埋深点，树才能长得稳当，不然一阵风就给刮倒啦。

再说说这接地的布局。

不能东一个西一个乱接呀，得有规划，就像咱家里摆家具一样，得合理安排。

要让整个电缆井都能被良好地接地保护着，不能有死角。

另外，可别忘了定期检查和维护哟！这就跟咱人得定期体检一样。

看看接地有没有松动啊，有没有被腐蚀啊，要是有问题得赶紧处理，不然等出了问题再后悔可就来不及啦。

你说这电缆井接地重要不重要？那当然重要啦！这可是关系到电力安全的大事儿。

咱可不能小瞧了它，得认真对待，按照标准来做好每一步。

只有这样，咱的电缆井才能稳稳地运行，为我们的生活和工作提供可靠的电力保障。

所以啊，大家可都得重视起来，别嫌麻烦，把这事儿做好了，大家都能安心用电，多好呀！这就是我想说的关于电缆井接地标准做法的那些事儿，你们觉得有没有道理呢？原创不易，请尊重原创，谢谢!。

做电缆地线的方法有哪些
1. 通过埋地电缆地线：将电缆埋入地下，通常需要进行挖掘和铺设管道工作，然后将电缆放入管道中，并进行绝缘和保护。

2. 通过钢管地线：将钢管直接埋入地下，然后通过电缆夹等工具将电缆固定在钢管内部，以确保电缆与地面之间的良好接地连接。

3. 通过接地极地线：将接地极从地下嵌入地下，然后通过导线将接地极连接到电缆上，以实现地线的连接和接地效果。

4. 通过接地网格地线：在地表上建立一个接地网格，使用导线将电缆连接到接地网格上，以确保电缆能够有效地与地面接地。

5. 通过接地孔地线：将电缆通过接地孔连接到接地电极上，通常需要在地下打孔，将电缆通过孔洞引出并与接地电极连接。

电缆接地箱的用途电缆接地箱是一种重要的电力设备，主要用于电缆的接地操作。

它起到了保护人身安全、保障电力设备正常运行的作用。

在电力系统中，电缆是输送电能的重要通道之一，而电缆接地箱则是电缆系统中的重要组成部分。

电缆接地箱的主要作用是为电缆提供良好的接地保护。

在电力系统中，电缆接地是非常重要的，它可以将电力系统的故障电流引入地下，从而保护设备和人员的安全。

电缆接地箱作为电缆系统中的重要组成部分，具有很好的导电性能，可以有效地将故障电流引入地下，防止电流对设备和人员造成伤害。

电缆接地箱还可以提供电缆的连接和分支功能。

在电力系统中，电缆接地箱可以将不同的电缆连接到一起，形成电缆线路。

同时，它还可以根据需要将电缆分支出去，连接到不同的设备或线路上。

这样，电缆接地箱可以起到连接和分支电缆的作用，方便了电力系统的布线和维护。

电缆接地箱还具有防护和绝缘作用。

在电力系统中，电缆接地箱通常采用金属材料制成，具有较好的防护性能。

它可以有效地防止外界的物理损害和腐蚀，保护电缆的正常运行。

同时，电缆接地箱还可以提供一定的绝缘性能，防止电缆与外界环境之间的电气联系，保证电力系统的安全运行。

电缆接地箱还具有方便安装和维护的特点。

电缆接地箱通常具有合理的结构设计和方便的安装方式，可以方便地安装在电力系统的合适位置。

同时，电缆接地箱还具有良好的维护性能，可以方便地对电缆进行检查、维修和更换。

电缆接地箱作为电力系统中的重要设备，具有非常重要的作用。

它可以为电缆提供良好的接地保护，保障电力设备和人员的安全。

同时，它还具有连接和分支电缆、防护和绝缘、方便安装和维护等功能。

因此，在电力系统中，电缆接地箱是不可或缺的设备之一，它的使用可以提高电力系统的安全性和可靠性，保障电力供应的正常运行。

电缆钢管出口接地规范
1、当电缆在地下敷设时，其两端均应接地；
2、低压电缆除在特别危险的场所（潮湿、腐蚀性气体导电尘埃）需要接地外其它环境均可不接地；
3、高压电缆在任何情况下都要接地；
4、金属外皮与支架可不接地，电缆外皮如果是非金属材料如塑料橡皮管以及电缆与支架间有绝缘层时其支架必须接地；
5、截面在16平方毫米及以下的单芯电缆为消除涡流外的一端应进行接地。

电缆线路的防护接地电阻标准：
1、长途电缆的防雷保护系统接地电阻应小于4Ω，困难地区应不大于10Ω。

2、电气化区段长途电缆的屏蔽地线4KM一组时接地电阻应小于4Ω；在有人通信站应小于1Ω，条件困难时最大不超过2Ω；在变电所附近应小于2Ω。

3、电气化区段的区间通话柱外壳需要接地，其接地电阻应小于50Ω。

4、地区电缆的防雷接地电阻一般不应超过10Ω。
