电缆接地箱系列产品技术参数

jhs电缆技术参数
JHS电缆的技术参数主要包括以下几个方面：
1. 额定电压：JHS电缆的额定电压一般为300/500V，即电缆的导体部分应满足额定电压为300/500V的要求。

2. 导体材料：JHS电缆的导体材料通常采用铜导体，铜的纯度应在%以上。

3. 绝缘材料：JHS电缆的绝缘材料一般采用聚氯乙烯（PVC）或乙丙橡胶（EPR）。

这些材料具有良好的电气性能和耐老化性能，能够保证电缆在正常工作条件下长期稳定运行。

4. 电缆外径：JHS电缆的外径一般根据其芯数和导体截面积的不同而有所差异，一般在18～50mm之间。

5. 电缆重量：JHS电缆的重量与其长度和截面积成正比，一般在1～25千克/米之间。

6. 耐火性能：JHS电缆应具备一定的耐火性能，即在规定的火焰条件下，能够保持一定时间的正常运行。

具体的耐火等级和耐火时间应符合相关标准要求。

7. 防爆性能：如果JHS电缆用于易爆、易燃等危险场所，应具备相应的防爆、防燃性能，并应符合相关标准要求。

8. 环境适应性：JHS电缆应能够在一定的环境条件下稳定运行，包括承受一定的温差、湿度、紫外线等因素的影响。

9. 机械性能：JHS电缆应具备一定的机械性能，包括抗拉强度、伸长率、弯曲半径等指标，以确保在安装和使用过程中不易损坏。

10. 电性能：JHS电缆的电性能主要包括导体直流电阻、绝缘电阻、耐电压等参数，这些参数直接关系到电缆的传输效果和使用寿命。

综合接地电缆技术规格书综合接地电缆技术规格书一、引言综合接地电缆是用于接地系统中的重要组成部分，用于将电力系统的各种设备和设施接地，以确保系统的安全和有效性。

本规格书描述了综合接地电缆的设计、制造和安装要求，旨在确保该设备在使用中的可靠性和稳定性。

二、术语及定义2.1 综合接地电缆：用于电力系统中连接各种设备和设施的接地电缆。

2.2 裸电线：一种轮廓型截面并具有丰富的表面纤维极佳的裸电线，通常用于高压电网的接地。

2.3 铜芯铝包钢制芯综合接地电缆：一种由铜芯和由铝包钢制芯组成的电缆，用于电力系统中连接各种设备和设施的接地电缆。

三、设计要求3.1 类型选择：根据使用环境和技术要求，选择适当的综合接地电缆类型。

3.2 长度计算：根据使用要求和现场条件，计算综合接地电缆的长度和尺寸。

3.3 线缆外径：穿过综合接地电缆的管道或套管内径、支持悬挂的张力、抗拉强度等均应考虑到线缆外径。

四、制造要求4.1 线缆芯安装：铜芯铝包钢芯综合接地电缆的芯线应紧密且均一地编织，铜芯应与铝包钢芯相隔离。

4.2 电缆绝缘：电缆绝缘应满足国家标准的要求，使用的人造材料应通过相关的质量检测。

4.3 综合接地电缆护套：综合接地电缆护套应采用PVC护套，两层护套应在不同方向上包裹线缆芯。

五、安装要求5.1 输电线杆接线：综合接地电缆应通过绝缘管和电缆夹，与输电线杆上的相应设备或接地线杆直接相连。

5.2地下敷设：综合接地电缆在地下敷设时，应注意与其他管道之间的空间保留或分隔。

5.3 铺设位置：综合接地电缆应尽量在离其所连接的设备或设施最近的地方铺设，以减少经过长距离的综合接地电缆和接地线。

六、检查要求6.1 电缆标识：综合接地电缆的每个电缆末端应准确地标识，并记录其长度、规格、型号等。

6.2 线缆表面检查：应检查综合接地电缆表面是否有缺陷或裂纹等损坏。

6.3 电缆电气性能检查：应使用专业的测试设备检测综合接地电缆的电气性能。

七、维护要求7.1 频率：综合接地电缆的维护频率应根据使用情况来确定。

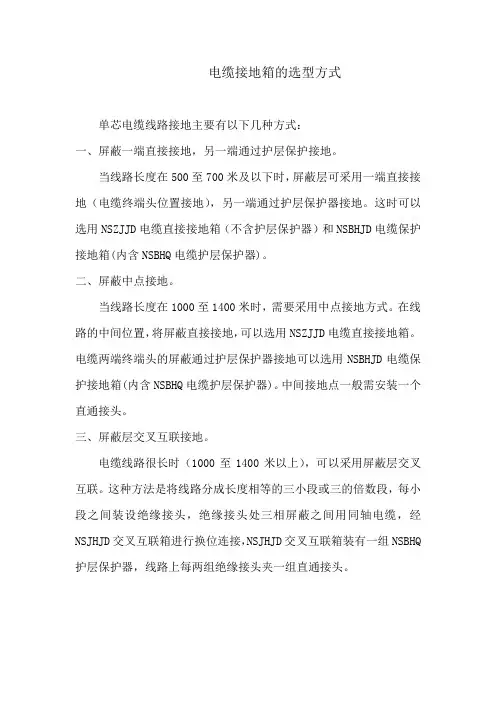

电缆接地箱的选型方式
单芯电缆线路接地主要有以下几种方式：
一、屏蔽一端直接接地，另一端通过护层保护接地。

当线路长度在500至700米及以下时，屏蔽层可采用一端直接接地（电缆终端头位置接地），另一端通过护层保护器接地。

这时可以选用NSZJJD电缆直接接地箱（不含护层保护器）和NSBHJD电缆保护接地箱(内含NSBHQ电缆护层保护器)。

二、屏蔽中点接地。

当线路长度在1000至1400米时，需要采用中点接地方式。

在线路的中间位置，将屏蔽直接接地，可以选用NSZJJD电缆直接接地箱。

电缆两端终端头的屏蔽通过护层保护器接地可以选用NSBHJD电缆保护接地箱(内含NSBHQ电缆护层保护器)。

中间接地点一般需安装一个直通接头。

三、屏蔽层交叉互联接地。

电缆线路很长时（1000至1400米以上），可以采用屏蔽层交叉互联。

这种方法是将线路分成长度相等的三小段或三的倍数段，每小段之间装设绝缘接头，绝缘接头处三相屏蔽之间用同轴电缆，经NSJHJD交叉互联箱进行换位连接，NSJHJD交叉互联箱装有一组NSBHQ 护层保护器，线路上每两组绝缘接头夹一组直通接头。

电缆接地箱系列技术文件湖南长材电工科技有限公司二零一六年技术部三相直接接地箱产品名称三相直接接地箱（ZJD-1）产品介绍本产品适用于35kV /110kV/220kV及以下电力电缆的金属护层直接接地。

采用不锈钢作为保护外壳，内部浇注树脂，集不可拆、全密封、防盗性的特点。

产品特点1、外壳采用高轻度的不锈钢制作，内部喷涂绝缘漆。

2、导体件镀银，接触电阻小。

3、接线端子与导电板或护层保护器，箱盖与箱体均采用不锈螺栓紧固，无需检测和维修。

4、护层保护器的更换简单快捷。

技术参数序号试验项目单位技术要求1 直流耐压试验kV 20kV、1min、不闪络、不击穿2 冲击电压试验峰值40kV、正负极性10次、不击穿、不闪络3 连接排与外壳间绝缘电阻试验不少于20MΩ4 连接排与外壳接触电阻试验不少于20μΩ三相保护接地箱产品名称三相保护接地箱（ZJDB-1）产品介绍本产品适用于35kV /110kV/220kV及以下电力电缆的金属护层直接接地。

采用不锈钢作为保护外壳，内部浇注树脂，集不可拆、全密封、防盗性的特点。

产品特点1、外壳采用高轻度的不锈钢制作，内部喷涂绝缘漆。

2、导体件镀银，接触电阻小。

3、接线端子与导电板或护层保护器，箱盖与箱体均采用不锈螺栓紧固，无需检测和维修。

4、护层保护器的更换简单快捷。

技术参数序号试验项目单位技术要求1 直流耐压试验kV 20kV、1min、不闪络、不击穿2 冲击电压试验峰值40kV、正负极性10次、不击穿、不闪络3 连接排与外壳间绝缘电阻试验不少于20MΩ4 连接排与外壳接触电阻试验不少于20μΩ三相交叉互联箱产品名称三相交叉互联箱（JHD-1）产品介绍本产品适用于高压单芯电力电缆的金属护套的交叉互联，限制护套和绝缘接头绝缘段两侧冲击过电压的升高，控制金属护套的感应电压，减少或消除护层上的环形电流，提高电缆的输送容量，防止电缆外护层击穿，确保电缆的安全运行。

产品特点1、产品的箱体采用不锈钢及玻璃钢支撑，机械强度高，密封性能好。

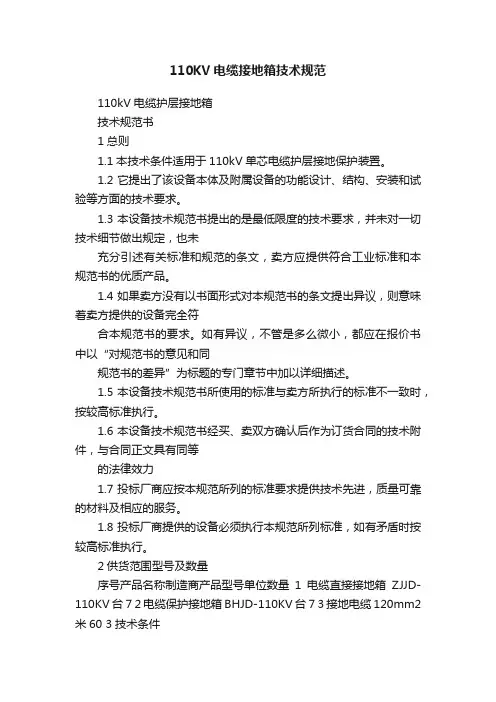

110KV电缆接地箱技术规范110kV电缆护层接地箱技术规范书1总则1.1本技术条件适用于110kV单芯电缆护层接地保护装置。

1.2它提出了该设备本体及附属设备的功能设计、结构、安装和试验等方面的技术要求。

1.3本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。

1.4如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.5本设备技术规范书所使用的标准与卖方所执行的标准不一致时，按较高标准执行。

1.6本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力1.7投标厂商应按本规范所列的标准要求提供技术先进，质量可靠的材料及相应的服务。

1.8投标厂商提供的设备必须执行本规范所列标准，如有矛盾时按较高标准执行。

2供货范围型号及数量序号产品名称制造商产品型号单位数量1电缆直接接地箱ZJJD-110KV台7 2电缆保护接地箱BHJD-110KV台7 3接地电缆120mm2米60 3技术条件3.1使用条件3.1.1、环境温度-45℃～+55℃；3.1.2、海拔不超过4500m；超出4500m可根据实际情况特制；3.1.3、电源频率：58～62Hz（60Hz系统）、48～52Hz（50Hz 系统）；安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃；3.1.4、长期施加的工频电压不得超过保护器持续运行电压；对有间隙产品，安装点短时工频电压升高不得超过保护器额定电压；3.1.5、长期使用于异常条件，保护器需特别制作，定货时应说明。

3.1.6、产品投入运行后，应定期进行检测，检测周期一般为一年。

如果产品各项参数发生重大变化应及时进行更换。

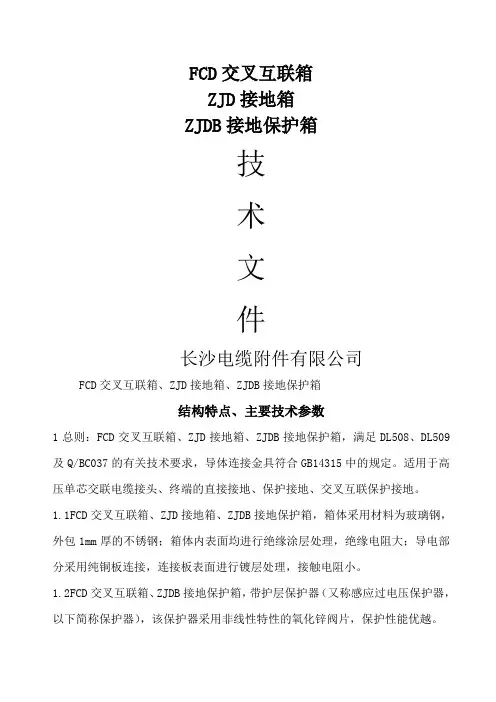

FCD交叉互联箱ZJD接地箱ZJDB接地保护箱技术文件长沙电缆附件有限公司FCD交叉互联箱、ZJD接地箱、ZJDB接地保护箱结构特点、主要技术参数1总则：FCD交叉互联箱、ZJD接地箱、ZJDB接地保护箱，满足DL508、DL509及Q/BC037的有关技术要求，导体连接金具符合GB14315中的规定。

适用于高压单芯交联电缆接头、终端的直接接地、保护接地、交叉互联保护接地。

1.1FCD交叉互联箱、ZJD接地箱、ZJDB接地保护箱，箱体采用材料为玻璃钢，外包1mm厚的不锈钢；箱体内表面均进行绝缘涂层处理，绝缘电阻大；导电部分采用纯铜板连接，连接板表面进行镀层处理，接触电阻小。

1.2FCD交叉互联箱、ZJDB接地保护箱，带护层保护器（又称感应过电压保护器，以下简称保护器），该保护器采用非线性特性的氧化锌阀片，保护性能优越。

1.3产品防水密封、性能优越。

2主要性能：2.1高压单芯交联电缆接头、终端接地；2.2额定频率50Hz；2.3适用屏蔽引出电缆截面：240mm2及以下，屏蔽线进线孔孔径Φ50mm；2.4产品均有接地端子、防松措施和牢固的接地标志。

2.5产品中所用的紧固标准件均以不锈钢制造。

2.6箱体与箱盖之间均采用耐老化橡胶垫密封，橡胶垫上有双重防水密封筋，M10螺栓紧固件的间距不大于105mm。

2.7进线端口处采用耐老化橡胶垫密封套、热缩管等防水措施(对于FCD型交叉互联箱，同轴电缆另一端建议用户采用填充环氧泥、绕包防水带、自粘带等防水措施)。

2.8FCD交叉互联箱、ZJD接地箱、ZJDB接地保护箱，接地端子与箱体之间，堵油端子预埋在在箱体内。

防水性能优越。

确保了产品的密封性能优越。

能安装于地沟或埋设于地下等。

2.9产品耐受直流20kV、历时1mim的试验，无闪络或击穿。

2.10产品耐受40kV的10次正极性和10次负极性的电压脉冲试验，无闪络或击穿。

2.11产品每个连接排的连接点的接触电阻值不大于40μΩ.2.12产品连接排与外壳的绝缘电阻值不小于20MΩ.2.13保护器主要性能：2.12.1直流：1mA，残压≥4.5kV。

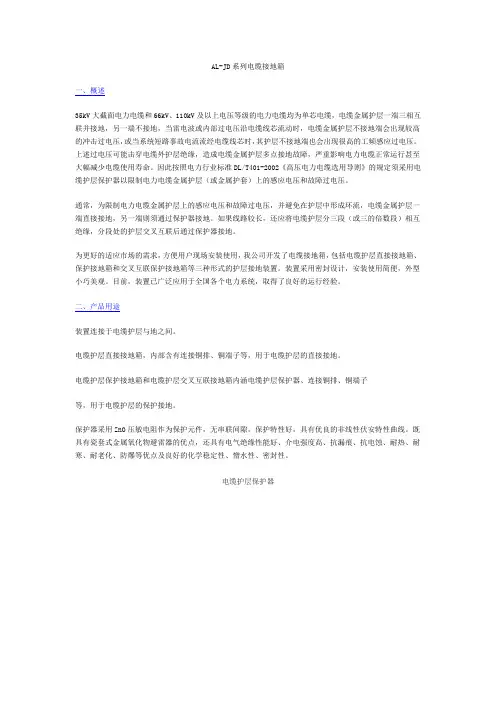

AL-JD系列电缆接地箱一、概述35kV大截面电力电缆和66kV、110kV及以上电压等级的电力电缆均为单芯电缆，电缆金属护层一端三相互联并接地，另一端不接地，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。

上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。

因此按照电力行业标准DL/T401-2002《高压电力电缆选用导则》的规定须采用电缆护层保护器以限制电力电缆金属护层（或金属护套）上的感应电压和故障过电压。

通常，为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层一端直接接地，另一端则须通过保护器接地。

如果线路较长，还应将电缆护层分三段（或三的倍数段）相互绝缘，分段处的护层交叉互联后通过保护器接地。

为更好的适应市场的需求，方便用户现场安装使用，我公司开发了电缆接地箱，包括电缆护层直接接地箱、保护接地箱和交叉互联保护接地箱等三种形式的护层接地装置。

装置采用密封设计，安装使用简便，外型小巧美观。

目前，装置已广泛应用于全国各个电力系统，取得了良好的运行经验。

二、产品用途装置连接于电缆护层与地之间。

电缆护层直接接地箱，内部含有连接铜排、铜端子等，用于电缆护层的直接接地。

电缆护层保护接地箱和电缆护层交叉互联接地箱内涵电缆护层保护器、连接铜排、铜端子等，用于电缆护层的保护接地。

保护器采用ZnO压敏电阻作为保护元件，无串联间隙，保护特性好，具有优良的非线性伏安特性曲线。

既具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。

电缆护层保护器图三：保护器接线原理图三、产品型号说明电缆接地箱电缆接地箱类别：ZJJD-电缆护层直接地地箱BHJD-电缆护层保护接地箱JHJD-电缆护层交叉互联保护接地箱四、保护器性能参数表1注：标*为雷电冲击电流16kA下的残压五、使用条件1、环境温度-45℃～+55℃；2、海拔不超过4500m；超出4500m可根据实际情况特制；3、电源频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；安装场所的空气中不应含化学腐蚀气体、爆炸性尘埃；4、长期施加的工频电压不得超过保护器持续运行电压；对有间隙产品，安装点短时工频电压升高不得超过保护器额定电压；5、长期使用于异常条件，保护器需特别制作，定货时应说明。

FCD交叉互联箱ZJD接地箱ZJDB接地保护箱技术文件电缆附件FCD交叉互联箱、ZJD接地箱、ZJDB接地保护箱结构特点、主要技术参数1总则：FCD交叉互联箱、ZJD接地箱、ZJDB接地保护箱，满足DL508、DL509及Q/BC037的有关技术要求，导体连接金具符合GB14315中的规定。

适用于高压单芯交联电缆接头、终端的直接接地、保护接地、交叉互联保护接地。

1.1 FCD交叉互联箱、ZJD接地箱、ZJDB接地保护箱，箱体采用材料为玻璃钢，外包1mm厚的不锈钢；箱体表面均进行绝缘涂层处理，绝缘电阻大；导电部分采用纯铜板连接，连接板表面进行镀层处理，接触电阻小。

1.2 FCD交叉互联箱、ZJDB接地保护箱，带护层保护器（又称感应过电压保护器，以下简称保护器），该保护器采用非线性特性的氧化锌阀片，保护性能优越。

1.3 产品防水密封、性能优越。

2主要性能：2.1高压单芯交联电缆接头、终端接地；2.2额定频率50 Hz；2.3适用屏蔽引出电缆截面：240mm2及以下，屏蔽线进线孔孔径Φ50mm；2.4产品均有接地端子、防松措施和牢固的接地标志。

2.5产品中所用的紧固标准件均以不锈钢制造。

2.6箱体与箱盖之间均采用耐老化橡胶垫密封，橡胶垫上有双重防水密封筋，M10螺栓紧固件的间距不大于105mm。

2.7进线端口处采用耐老化橡胶垫密封套、热缩管等防水措施( 对于FCD型交叉互联箱，同轴电缆另一端建议用户采用填充环氧泥、绕包防水带、自粘带等防水措施)。

2.8 FCD交叉互联箱、ZJD接地箱、ZJDB接地保护箱，接地端子与箱体之间，堵油端子预埋在在箱体。

防水性能优越。

确保了产品的密封性能优越。

能安装于地沟或埋设于地下等。

2.9产品耐受直流20kV、历时1mim 的试验，无闪络或击穿。

2.10产品耐受40kV的10次正极性和10次负极性的电压脉冲试验，无闪络或击穿。

2.11产品每个连接排的连接点的接触电阻值不大于40μΩ.2.12 产品连接排与外壳的绝缘电阻值不小于20MΩ.2.13保护器主要性能：2.12.1直流：1mA，残压≥4.5kV 。

NS-JD系列电缆接地箱使用说明书保定市新思达电气科技有限公司一、概述NS-JD系列电缆接地箱是我公司为限制电力电缆金属护层上的感应电压和故障过电压，避免在护层中形成环流而研发生产的。

可广泛应用于单芯电力电缆线路中，用来保护电缆的金属护层免受各种过电压的危害。

电缆接地箱安装在电缆金属护层与地之间，如果线路较长，还应将电缆护层分三段（或三的倍数段）相互绝缘，分段处用NS-JHJD电缆交叉互联接地箱接地。

NS-JD系列电缆接地箱包括NS-ZJJD电缆护层直接接地箱、NS-BHJD电缆护层保护接地箱和NS-JHJD电缆护层交叉互联保护接地箱等几种形式。

接地箱均采用密封设计，安装使用简便，外型小巧美观。

目前，NS-JD系列电缆接地箱已广泛应用于全国电力、铁路系统，并取得了良好的运行经验。

二、型号说明及功能特点1、型号说明NS —□ / □系统额定电压（kV）类别：ZJJD-直接接地箱；BHJD-保护接地箱；JHJD-交叉互联接地箱保定市新思达电气科技有限公司2、功能特点NS-JD系列电缆接地箱连接于电缆护层与地之间。

电缆护层直接接地箱，内部含有连接铜排、铜端子等，用于电缆护层的直接接地。

电缆护层保护接地箱和电缆护层交叉互联接地箱内含电缆护层保护器、连接铜排、铜端子等，用于电缆护层的保护接地。

保护器采用ZnO压敏电阻作为保护元件，无串联间隙，保护特性好，具有优良的非线性伏安特性曲线。

既具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。

三、技术参数1、原理接线图2、电缆护层保护器电气特性表特性型号系统额定电压工频耐压/时间kV/s10kA雷电冲击电流下的残压直流U1mA参考电压(有效值)2ms方波通流容量0.75U1mA下的泄漏电流kV(有效值) ≤kV ≥kV A ≤μANS-BHQ-6 6 2/2 4.6 4.8 800 50 NS-BHQ-10 10 3/2 6.5 4.8 800 50 NS-BHQ-27.5 27.5 5/4 7.5 4.8 800 50 NS-BHQ-35 35 5/4 13 4.8 800 50 NS-BHQ-66 66 5/4 15 5.5 800 50 NS-BHQ-110 110 5/4 15 5.5 800 50 NS-BHQ-220 220 6/3 35 5.5 800 503、外形尺寸W1W2L1HФ42L2L3电缆接地箱类型L1(mm) L2(mm) L3(mm) W1(mm) W2(mm) H(mm) NS-ZJJD电缆直接接地箱454 514 534 304 154 142 NS-BHJD电缆护层保护接地箱540 600 620 400 250 182 NS-JHJD交叉互联保护接地箱540 600 620 464 314 260 注明：箱体的外型、尺寸、箱体材质和色标可根据用户具体要求设计制作。

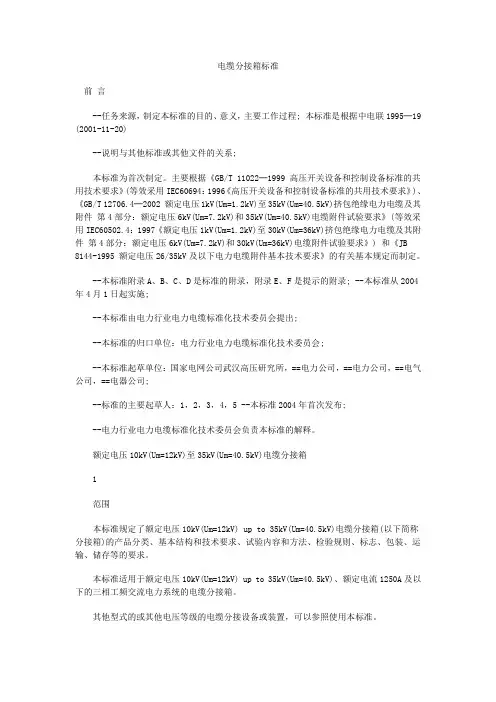

电缆分接箱标准前言--任务来源，制定本标准的目的、意义，主要工作过程; 本标准是根据中电联1995─19 (2001-11-20)--说明与其他标准或其他文件的关系;本标准为首次制定。

主要根据《GB/T 11022─1999 高压开关设备和控制设备标准的共用技术要求》(等效采用IEC60694：1996《高压开关设备和控制设备标准的共用技术要求》)、《GB/T 12706.4─2002 额定电压1kV(Um=1.2kV)至35kV(Um=40.5kV)挤包绝缘电力电缆及其附件第4部分：额定电压6kV(Um=7.2kV)和35kV(Um=40.5kV)电缆附件试验要求》(等效采用IEC60502.4：1997《额定电压1kV(Um=1.2kV)至30kV(Um=36kV)挤包绝缘电力电缆及其附件第4部分：额定电压6kV(Um=7.2kV)和30kV(Um=36kV)电缆附件试验要求》) 和《JB 8144-1995 额定电压26/35kV及以下电力电缆附件基本技术要求》的有关基本规定而制定。

--本标准附录A、B、C、D是标准的附录，附录E、F是提示的附录; --本标准从2004年4月1日起实施;--本标准由电力行业电力电缆标准化技术委员会提出;--本标准的归口单位：电力行业电力电缆标准化技术委员会;--本标准起草单位：国家电网公司武汉高压研究所，==电力公司，==电力公司，==电气公司，==电器公司;--标准的主要起草人：1，2，3，4，5 --本标准2004年首次发布;--电力行业电力电缆标准化技术委员会负责本标准的解释。

额定电压10kV(Um=12kV)至35kV(Um=40.5kV)电缆分接箱1范围本标准规定了额定电压10kV(Um=12kV) up to 35kV(Um=40.5kV)电缆分接箱(以下简称分接箱)的产品分类、基本结构和技术要求、试验内容和方法、检验规则、标志、包装、运输、储存等的要求。

高压电力电缆接地箱及参数
高压电力电缆接地箱是一种重要的电力设施，用于保护高压电缆的安全使用。

它采用铸铁或者不锈钢材料制成，外表喷涂耐雨漆，用于固定电缆接线，防止内部电缆层接触电热效应引起损坏，以及防止高压电缆进入环境，影响人的健康。

1.物理特性
2.结构特性
高压电力电缆接地箱结构简单，包括封板、支架、连接件等零部件，内部采用双层结构，把电缆牢固地固定在支架上，外罩有半開式、全密封式、面板式、折叠式和标准型，结构合理紧凑，可以根据客户需要定制结构，各部件按照标准安装，封板上面可安装计数器，以保证电缆的安全使用。

3.防火性能
4.防腐蚀性能。

高压电力电缆接地箱及参数展开全文电缆接地箱主要有三种：电缆护层直接接地箱，电缆护层保护接地箱，电缆交叉互联保护接地箱。

1电缆护层接地箱/接地保护箱电缆护层直接接地箱，内电部含有、连接铜排、铜端子等，用于电缆护层的直接接地,内部无需安装电缆护层保护器。

电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。

电缆护层直接接地箱分单相直接接地箱、三相三线直接接地箱（平时简称的电缆护层接地箱）、三相六线直接接地箱。

电缆护层直接接地箱三相六线直接接地箱单相直接接地箱电缆护层保护接地箱内含有电缆护层保护器、连接铜排、铜端子等，用于电缆护层的保护接地。

主保护器采用ZnO电缆护层保护器，密封结构采用硅橡胶密封，达到较高的密封防水要求。

全部采用铸铝或不锈钢外壳，导体连接件采用镀锡铜排，并采用螺栓压接，安装简单，便于预防性试验时电缆金属护套与保护器间脱开。

保护接地箱可安装于户外运行，不受各种异常气候的影响。

电缆护层保护接地箱分单相接地保护箱、三相三线接地保护箱（平时简称的接地保护箱）、三相六线接地保护箱。

(公众号：输配电线路)电缆护层保护接地箱单相接地保护箱三相六线接地保护箱以下为厂家参数2电缆护层交叉互联箱电缆护层交叉互联保护接地箱内含有电缆护层保护器、连接铜排、铜端子等，用于电缆护层的保护接地。

电缆护层交叉互联保护接地箱外壳及连接螺栓全部采用不锈钢材料，耐腐蚀性能优良。

电缆护层交叉互联保护接地箱导电连接全部采用螺栓压紧结构，安装简单，便于预防性试验时拆装。

内部保护器选用硅橡磁针氧化锌电阻片保护器。

导电连接件全部镀锡处理，导电性能可靠。

绝缘支撑件均采用防潮处理。

(公众号：输配电线路)电缆交叉互联保护接地3电缆护层保护器电缆护层保护器应用于单芯电力电缆线路中，限制电缆金属护层上的感应过电压，确保电缆护层绝缘不被过电压击穿。

(公众号：输配电线路)电缆护层保护器采用ZnO压敏电阻作为保护元件，没有串联间隙，保护特性好，具有优良的伏安特性曲线。

一、智能防盗型直接、保护接地箱产品规格的详细说明(一）、智能防盗型接地箱箱体特点：1、箱体材料采用SMC不饱和树脂等材料制成，全绝缘、耐腐蚀、强度高，既环保又安全2、箱体结构部位采用特殊螺栓固定，全密封，具防盗作用；3、箱体上方各有通风气孔，两侧贴有警示语：高压危险严禁开启；4、带门可锁（智能万能锁）；5、内部连接采用紫铜排，表面镀锡，导电性优良；6、箱体与底座可分开，方便维护。

7、具智能化，内置一套高压接地在线监测装置，检测高压电缆运行之实时状态。

8、智能防盗型高压接地箱符合环保、智能、实用之特点。

箱内装置一套电力报警系统（报警和环流数据检测）。

（二）、接地箱箱体技术要求环境温度不高于+85℃，不低于-50℃，绝缘电阻大于20MΩ。

箱体经受直流20kV,1分钟不击穿，箱体经受冲击25kV,±10次不击穿。

（三）、接地箱连接方式同轴电流压板合接；经护层保护器直接或交叉接到。

（四）、智能防盗型接地箱型号接地箱智能型型号：JDX-ZLZ,JDX-ZLB,JDX-ZLJ,JDX-ZGZ,JDX-ZGB箱内装置一套高压接地环流在线监测仪（环流数据检测\防盗报警）。

（五）接地箱使用维护1、投入运行后一般可用1000V兆欧表检查绝缘电阻，其值应大于2MΩ。

2、同轴电缆连接、三相交叉互联后经护层保护器接地，护层器为BHQ-2型或BHQ-3。

3、护层保护器性能指标智能防盗型接地箱特性及技术参数1、产品型号：SKY2009L32、产品规格：240㎜×200㎜×120㎜3、产品重量：1.75㎏4、具监测电缆的环流数据，预设预警值、报警到中心的功能；5、具备3个探测器防区，对高压接地箱的倾斜、房拆、非法攀爬进行监控的功能;6、具备对高压接地箱的设备综合监控报警功能；7具对电缆沟里的电缆表层温度监测功能；8、具备设备图像监控功能；（选项）9、具设备定位功能，通过光纤及PMS/SIM/GPRS通讯模块/RJ45实时传输数据到电力系统内网监控中心，电子地图上显示具体位置；10、具备设备温度超高立即启动排温的功能；11、设备取电方式具ＣＴ感应取电，光伏取电，220V照明电三种。

电缆护层保护接地箱使用安装说明书一、概述适用于电缆护层保护接地箱、直接接地箱、穿插互联箱、护层绝缘监视箱的设计、制造、使用的技术要求。

二、执行标准保护接地箱、穿插互联箱执行标准：GB11032-2000、IEC6009-4、DL/T401-2002. 直接接地箱执行标准：国际标准IEC60364、国际标准GB16895 .三、使用范围系统额定电压：35KV电缆标称截面：25-800mm2额定频率：50Hz、60Hz保护接地箱、直接接地箱、穿插互联箱、护层绝缘监视箱为三相共体，单相请注明。

四、保护接地箱、穿插互联箱出厂试验〔试验标准 JB8144〕1、直流耐压试验：5.5KV，1min，不闪络，不击穿。

2、额定短路电流持续时间4S3、额定短时耐受电流〔主回路〕20KA4、额定峰值耐受电流〔主回路〕50KA5、额定雷电冲击耐受电压185KV6、外壳耐受机械应力试验：外壳无裂痕，无影响电气性能的损伤直接接地箱出厂试验〔试验标准 JB8144〕1、直流耐压试验：5.5KV，1min，不闪络，不击穿。

2、冲击电压试验:峰值10KV，正负极各10次，不闪络，不击穿。

3、连接铜鼻与外壳间绝缘电阻试验：不小于20MΩ。

4、连接铜鼻接触电阻试验：不大于20uΩ。

五、安装方式挂壁式、地埋式、支架式、落地式、暗装〔嵌入式〕等。

六、箱体使用材料不锈钢304、复合材料SMC、玻璃钢DMC。

七、箱体使用环境温度：-25-40℃海拔:3000米以下，大于3000米请说明。

防护等级：IP55 IP56 IP65 IP66 IP68等。

八、安装工艺1〕.剥去电缆绝缘层，使裸露的导线长短与接线端子孔的长短相符。

2〕.清理箱内物件。

3〕.将箱体内接线端子拆下来，然后把剥切好的接地电缆和接线端子压接好，再将接线端子穿进箱体进线口，用螺丝固定好接线端子。

4〕.固定好第一根电缆后再穿第二根电缆，重复3的操作，直至四根电缆全部固定好。

5〕.在出线管与电缆之间填好橡皮条，将电缆固定在出线管中间。

接地产品技术参数资料目录前言 (1)一、产品用途 (1)二、型号说明 (1)第一章接地产品技术参数 (2)一、长效防腐降阻剂 (2)二、接地模块 (4)三、电解离子接地极 (5)前言长沙市雷立行电子科技有限公司是集防雷产品研制、生产及服务于一体的专业防雷公司。

公司研发生产的雷科星系列防雷产品已广泛应用于电力、通信、金融、交通、石化、计算机网络工程、安防工程等领域。

公司本着“质量就是生命”的原则，不断开拓进取，为广大用户提供优质的产品、完善的技术支持与服务。

一、产品用途长效防腐降阻剂适用于高土壤电阻率、高山缺水、腐蚀性较大的地区等各种地区的接地工程。

如电力输变电、电视、广播、雷达、石油化工厂、储油库、电子计算机、实验室及高层建筑物等的安全接地、工作接地、保护接地、防雷接地及静电接地。

接地模块、电解离子接地极是以提高接地导体内部导电性能，降低接地导体外部土壤电阻率为理论依据所设计生产的。

产品具有施工简便、占地面积小、无环境污染、使用寿命长及阻值低等优点。

普遍适用于通信、电力、交通、金融、石化、建筑系统等诸多领域，如通信局（站）、移动基站、调度机房、变电站、高速公路设施、计算机房、智能化小区等对接地要求严格的单位和部门，采用该系统均可以构成性能优良的接地系统。

二、型号说明LKX□ -□ /□1000、2000、2500、3000：产品长度（mm）F：方形；Y：圆形50、55：产品直径（mm）JZJ：长效防腐降阻剂；JDM：接地模块；LJD：电解离子接地极雷科星第一章接地产品技术参数一、长效防腐降阻剂（一）降阻原理随着电力、电气等工业的日益发展，对接地电阻提出了更高的标准。

由于受地形、地质、环境、资金等客观条件的限制，使用角钢或角铁的接地方法难以达到较高的接地要求，即使暂时达到了要求，又会因为环境恶劣而使普通接地材料腐蚀较快，造成每年都要整改，资金及人力投入过大而得不偿失。

实践证明，在接地地网中使用长效防腐降阻剂，降阻效果明显，而且省钱、省力、耐用，深受用户好评。

FCD交叉互联箱ZJD接地箱ZJDB接地保护箱技术文件长沙电缆附件有限公司FCD交叉互联箱、ZJD接地箱、ZJDB接地保护箱结构特点、主要技术参数1总则：FCD交叉互联箱、ZJD接地箱、ZJDB接地保护箱，满足DL508、DL509及Q/BC037的有关技术要求，导体连接金具符合GB14315中的规定。

适用于高压单芯交联电缆接头、终端的直接接地、保护接地、交叉互联保护接地。

1.1 FCD交叉互联箱、ZJD接地箱、ZJDB接地保护箱，箱体采用材料为玻璃钢，外包1mm厚的不锈钢；箱体内表面均进行绝缘涂层处理，绝缘电阻大；导电部分采用纯铜板连接，连接板表面进行镀层处理，接触电阻小。

1.2 FCD交叉互联箱、ZJDB接地保护箱，带护层保护器（又称感应过电压保护器，以下简称保护器），该保护器采用非线性特性的氧化锌阀片，保护性能优越。

1.3 产品防水密封、性能优越。

2主要性能：2.1高压单芯交联电缆接头、终端接地；2.2额定频率50 Hz；2.3适用屏蔽引出电缆截面：240mm2及以下，屏蔽线进线孔孔径Φ50mm；2.4产品均有接地端子、防松措施和牢固的接地标志。

2.5产品中所用的紧固标准件均以不锈钢制造。

2.6箱体与箱盖之间均采用耐老化橡胶垫密封，橡胶垫上有双重防水密封筋，M10螺栓紧固件的间距不大于105mm。

2.7进线端口处采用耐老化橡胶垫密封套、热缩管等防水措施( 对于FCD型交叉互联箱，同轴电缆另一端建议用户采用填充环氧泥、绕包防水带、自粘带等防水措施)。

2.8 FCD交叉互联箱、ZJD接地箱、ZJDB接地保护箱，接地端子与箱体之间，堵油端子预埋在在箱体内。

防水性能优越。

确保了产品的密封性能优越。

能安装于地沟或埋设于地下等。

2.9产品耐受直流20kV、历时1mim 的试验，无闪络或击穿。

2.10产品耐受40kV的10次正极性和10次负极性的电压脉冲试验，无闪络或击穿。

2.11产品每个连接排的连接点的接触电阻值不大于40μΩ.2.12 产品连接排与外壳的绝缘电阻值不小于20MΩ.2.13保护器主要性能：2.12.1直流：1mA，残压≥4.5kV 。
