第一节压缩机械的分类 (4)第二节轴流压缩机的发展概况 (5)第三节透平压缩机的主要术语和技术参数 (7)第二章轴流压缩机的基本工作原理 (9)第一节全静叶可调轴流压缩机的典型结构与工作过程 (9)第二节轴流压缩机的基本研究方法 (11)第三节基元级叶型与叶栅主要几何参数 (11)第四节基元级增压原理 (13)第五节压缩过程、压缩功及效率 (15)第六节流量与流量系数、能量头与能量头系数、反动度与预旋 (17)第三章轴流压缩机选型 (21)第一节轴流压缩机与离心压缩机的比较 (21)第二节几种不同形式的轴流压缩机的比较 (23)第三节风机的选型参数 (25)第四节如何正确提供风机的设计参数、使用条件和要求 (26)第五节轴流压缩机与管网联合工作 (26)第四章陕鼓轴流压缩机的技术优势与特点 (28)第一节陕鼓轴流压缩机的技术优势 (28)第二节陕鼓轴流压缩机系列 (30)第三节气体动力学设计特点 (32)第四节主要零部件的结构与特点 (33)第五节转子动力学和强度设计 (37)第一节改造原理 (40)第二节几种改造方案 (41)第二节成功改造示例 (43)第六章轴流压缩机自动化控制 (46)第一节控制系统概述 (46)第二节主风流量——静叶定位串级调节系统 (47)第二节防喘振控制系统 (53)第四节主风机的逆流保护 (57)第七章轴流压缩机组的成套设计 (59)第一节陕鼓轴流压缩机组的特点 (59)第二节机组的成套范围和配套水平 (60)第三节为机组成套所做的工作 (63)第八章轴流压缩机组的安装调试 (67)第一节轴流压缩机组安装调试概述 (67)第二节施工前的准备工作 (68)第三节机组就位及找正 (73)第四节轴流压缩机的内部组装 (80)第五节辅机安装应注意的几个问题 (82)第六节轴流压缩机组的试运行 (83)第七节轴流压缩机的检验及维修 (85)第一章 概 述本章介绍压缩机的分类、轴流压缩机的发展概况及技术术语。
能源与动力装置基础综合试题整理资料1、已知通风机的流量qv＝20m3/s，压力p＝15000Pa和功率P＝270KW；叶轮直径d2＝0.90m，圆周速度n＝2900rpm，求压力系数、流量系数和比转速。
（10分）答：流量系数：压力系数：比转数：2、当一台正在运行的风机，通过变速装置使其转速增加，在其它条件不变的情况下，其全压、流量、功率将如何变化？试用图形表示并解释。
(5分) 答：全压、功率增加，流量不变。

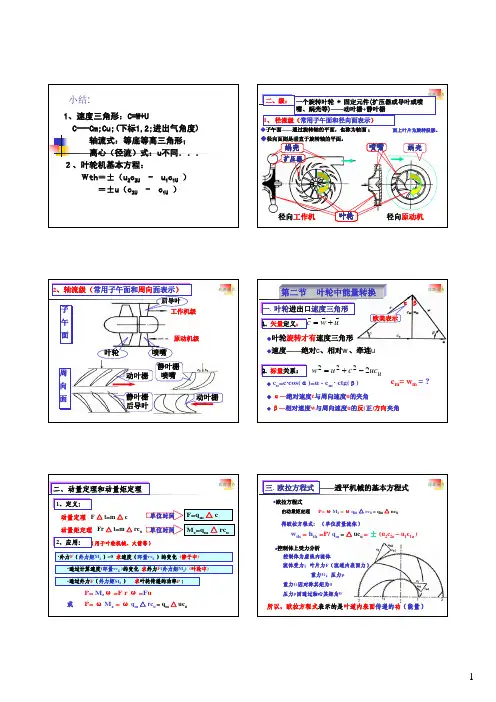

3、写出叶轮机械欧拉方程的数学表达式，解释其物理意义。
（至少说出两点作用）1、方程表示单位质量流体与叶轮的功能转换关系，表示功能转换的总效果。
2、只与叶片进、出口参数有关，使用方便。
3、理论能量头与u、cu有关。
4、工作机与原动机。

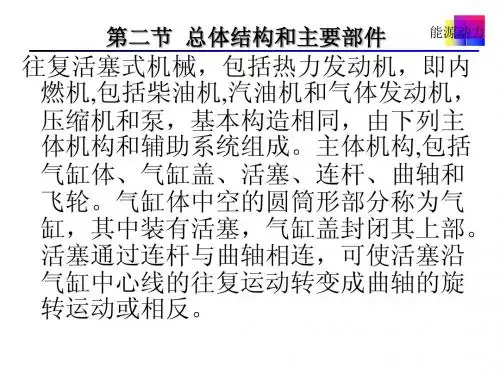

5、不同型式叶轮的应用4、请画出汽轮机单个级的热力过程曲线，并在图中注明有关符号（包括各个焓降及各项损失）级的热力过程曲线5、往复活塞机械有哪三个主要运动部件？它们各有何作用？（4分）答：往复活塞机械主要有曲轴、连杆和活塞这三个主要运动部件。
活塞的作用是与气缸盖和气缸等组成内燃机的燃烧室或压缩机的压缩腔。
连杆的作用是把活塞和曲轴相连，使活塞的往复运动与曲轴的旋转运动相互转换。
曲轴的作用是通过连杆将活塞的往复运动转换为曲轴的旋转运动。
6、什么是制冷系数？什么是热力完善度？他们各有何作用？（4分）答：制冷系数是制冷机制冷量与输入功率之比，表征了制冷机在给定工况下的技术经济性。
热力完善度是指制冷循环的制冷系数与逆卡诺循环的制冷系数之比，它表示了制冷循环与理想循环的接近程度，可以作为不同工作温度下制冷循环经济性的衡量指标。
7、请解释火电厂的蒸汽动力循环——回热循环，并说明回热循环的意义。
（5分）答：给水回热加热是指在汽轮机某些中间级抽出部分蒸汽，送入回热加热器中加热锅炉给水，与之相应的热力循环叫回热循环。
（1）回热抽汽可使汽轮机进汽量增加，而排汽量减少。
二者对提高机组效率、改善末级的设计（强度）都是有好处的；（2）由于热效率的提高，锅炉热负荷减少，可以减少锅炉的受热面，节约部分金属材料；（3）由于凝汽量的减少，可以减少凝汽器的换热面，节约大量的铜材。

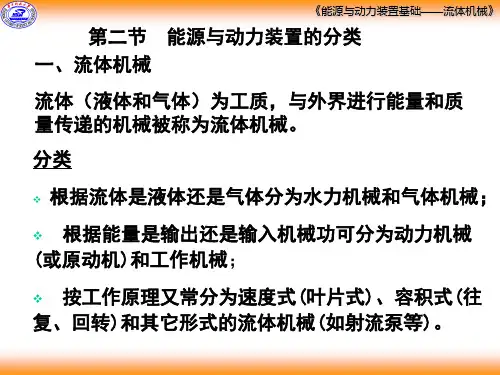

能源与动力设备基础考试题机械暖通类/电工类/计算机类20xx年01月工作牌编号：＿＿＿＿专业＿＿＿＿岗位＿＿＿＿分数＿＿＿＿一、选择题52分（可多选，答错不得分，每空0.5）1.1流体机械是以流体（包括AD）为工质，与外界进行（CK ）传递的机械。
按原理分有（G E F ），如我车间的（ B I J ）A液体B压缩机C能量D气体E速度式F容积式G喷射式H电机I通风机J泵K 质量1.2物质有三态（BFG ）流体具有（ACE）A压缩性B 固态C粘性E膨胀性F液态G气态1.3热传递有（ACD）形式，A传导B摩擦C辐射D对流E吸热1.4换热设备按流体运动方向分有（ABC ），按传递热量方法分有（CGH ）间壁式分（DE ），如我车间的（I J K ）A顺流式B逆流式C错流式D管式E板式F间壁式G混合式H蓄热式I 锅炉省煤器J制冷机蒸发器K制冷机冷凝器1.5游标卡尺读数值有（ABC）可直接测量工件的（DEF ）A 0.10mm.B 0.50mmC 0.02mm D外尺寸E 内尺寸F深度尺寸1.6 螺纹有（ADG ）标准螺纹包括( BCEF)。
A标准螺纹B锯齿形螺纹C普通螺纹D 非标准螺纹E管螺纹F梯形螺纹G特殊螺纹1.7使用活动扳手应让（ A ）承受主要作用力A固定钳口B活动钳口C任何方向1.8砂轮的旋转方向要正确，应使磨屑（ B ）砂轮。
A飞离B向下飞离C向上飞离D向外飞离1.9标准公差的大小与（D ）有关A基本尺寸B公差等级C基本偏差D基本尺寸与公差等级1.10金属腐蚀按腐蚀机理分（FK）按腐蚀环境分（GHJ ）按腐蚀破坏形态分（ABCDE）A均匀腐蚀B局部腐蚀C晶间腐蚀D断裂腐蚀E氢损伤F化学腐蚀G海水腐蚀H介质腐蚀J土壤腐蚀K电化学腐蚀1.11压力容器用材料的常规力学性能指标主要有（ABDJ），制造工艺性能包括（BEFGH I）A强度B硬度B热处理性D韧性E可锻性F可焊性G切削加工性H研磨性I冲压性J 塑性1.12普通螺栓用（BG ）钢，常用传动轴用（BC）钢，锅炉管道用（ADE ）钢A 20#B 35#C 45#D 12CrMoE 15CrMoF 16MnG A31.13安全阀按整体机构及加载机构不同分（ABC ），锅炉蒸汽主气包用安全阀为（B ）空压系统气包用安全阀为（ B ）。

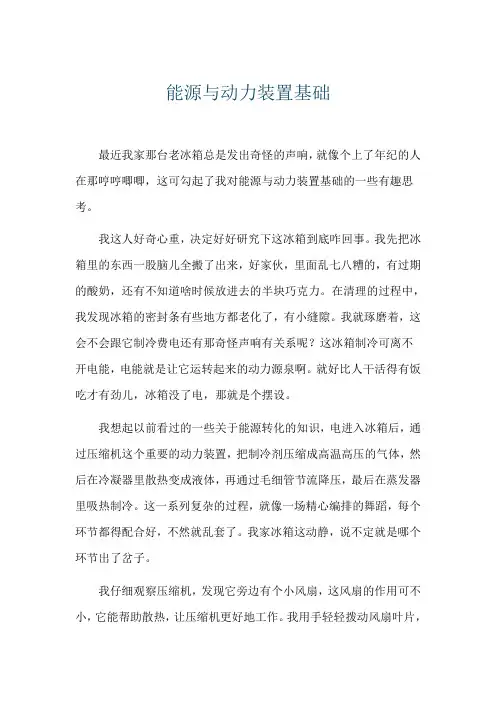

能源与动力装置基础最近我家那台老冰箱总是发出奇怪的声响，就像个上了年纪的人在那哼哼唧唧，这可勾起了我对能源与动力装置基础的一些有趣思考。
我这人好奇心重，决定好好研究下这冰箱到底咋回事。
我先把冰箱里的东西一股脑儿全搬了出来，好家伙，里面乱七八糟的，有过期的酸奶，还有不知道啥时候放进去的半块巧克力。
在清理的过程中，我发现冰箱的密封条有些地方都老化了，有小缝隙。
我就琢磨着，这会不会跟它制冷费电还有那奇怪声响有关系呢？这冰箱制冷可离不开电能，电能就是让它运转起来的动力源泉啊。
就好比人干活得有饭吃才有劲儿，冰箱没了电，那就是个摆设。
我想起以前看过的一些关于能源转化的知识，电进入冰箱后，通过压缩机这个重要的动力装置，把制冷剂压缩成高温高压的气体，然后在冷凝器里散热变成液体，再通过毛细管节流降压，最后在蒸发器里吸热制冷。
这一系列复杂的过程，就像一场精心编排的舞蹈，每个环节都得配合好，不然就乱套了。
我家冰箱这动静，说不定就是哪个环节出了岔子。
我仔细观察压缩机，发现它旁边有个小风扇，这风扇的作用可不小，它能帮助散热，让压缩机更好地工作。
我用手轻轻拨动风扇叶片，发现转起来不是那么顺畅，好像有点卡顿。
这会不会是因为风扇缺油了或者有灰尘卡住了呢？这就像自行车链条没油了骑起来费劲一样，风扇转不动，热量散不出去，压缩机就得更卖力地工作，自然就更费电，还会发出奇怪的声音。
我找了点润滑油，小心翼翼地给风扇的转轴滴了几滴，然后又用小刷子把叶片上的灰尘清理干净。
这时候我感觉自己就像个医生，在给生病的冰箱治病呢。
弄完这些，我把冰箱重新插上电，嘿，那奇怪的声响还真小了不少。
这一番折腾让我深刻体会到，能源与动力装置基础可不仅仅是课本上的理论知识，它就在我们身边的这些电器里。
一个小小的冰箱，里面的能源转化和动力装置的运作都这么复杂又有趣。
从那以后，我每次打开冰箱拿东西，都会想起这次有趣的经历，也对能源与动力装置基础有了更实实在在的理解。

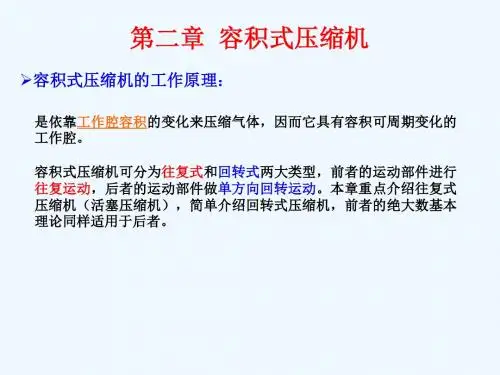

试卷一闭卷部分一、填空题（10分）1、回转式压缩机有滑片式压缩机滚动转子式压缩机、涡旋式压缩机螺杆式压缩机四种结构形式。
（2分）2、热质交换设备按其传热传质机理不同可分为表面式换热器、混合式换热器、蓄热式换热器三种结构形式。
（2分）3、采用半分开式、球形油膜、复合式三种燃烧室的柴油机，其起动性能由好到差的顺序排列应为半分开式、复合式、球形油膜（2分）4、根据汽油喷射的部位，汽油机燃油喷射方式有进气管喷射、进气道喷射、气缸内直喷三种。
（2分）5、列举出四种间壁式换热器5、管壳式换热器、板式换热器、翅片管式换热器二、简答题（40分）1、列出你在实习基地所见到的任意两种压缩机、任意两种换热器和任意两种制冷系统。
(6分)答：活塞压缩机、滚动转子压缩机、涡旋压缩机、螺杆压缩机之任意两种。
管壳式换热器、板式换热器、翅片管式换热器之任意两种窗式空调系统、冰箱制冷系统、风冷热泵之任意两种2、当一台正在运行的风机，通过变速装置使其转速增加，在其它条件不变的情况下，其全压、流量、功率将如何变化？试用图形表示并解释。
(5分)答：全压、功率增加，流量不变。
3、写出叶轮机械欧拉方程的数学表达式，解释其物理意义。
（至少说出两点作用）（5分）1、方程表示单位质量流体与叶轮的功能转换关系，表示功能转换的总效果。
2、只与叶片进、出口参数有关，使用方便。
3、理论能量头与u、cu有关。
4、工作机与原动机。
5、不同型式叶轮的应用4、请画出汽轮机单个级的热力过程曲线，并在图中注明有关符号（包括各个焓降及各项损失）。
（6分）级的热力过程曲线5、往复活塞机械有哪三个主要运动部件？它们各有何作用？（4分）答：往复活塞机械主要有曲轴、连杆和活塞这三个主要运动部件。
活塞的作用是与气缸盖和气缸等组成内燃机的燃烧室或压缩机的压缩腔。
连杆的作用是把活塞和曲轴相连，使活塞的往复运动与曲轴的旋转运动相互转换。
曲轴的作用是通过连杆将活塞的往复运动转换为曲轴的旋转运动。

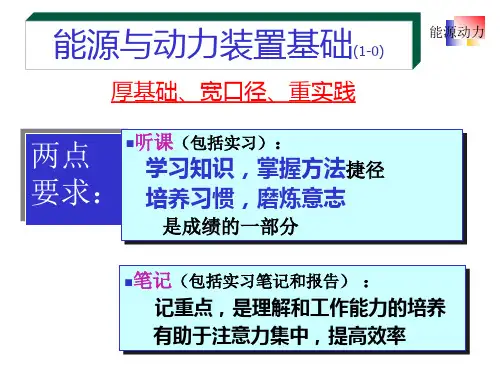

《能源与动力装置基础》学习指南《能源与动力装置基础》课程主要介绍能源动力工程中的主要机械（叶轮机械和容积式机械）、设备（换热器和锅炉）、装置（各种发电和制冷等装置）的组成、结构、工作原理和性能，是一门介于能源动力工程专业基础课程（工程热力学、传热学、流体力学）与各专业方向的专业课之间的基础专业课程，其目的是保证能源动力工程各专业方向的学生在学习各专业方向的专业课之前，能够对能源动力工程有一个全面的了解，并对能源动力工程中的主要机械、设备和装置有一个基本的了解，拓宽学生的知识面，以使他们在处理相关问题是能够以更全面的知识、更广阔的视野和更灵活的思维来对待。
因此，在学习本课程是必须牢牢掌握本课程宽而不深、多而不乱、分门别类、顺序渐进的大原则。
宽而不深是指本课程的内容覆盖了能源动力工程所有专业方向的主干课程，知识面很宽，但是这些内容的深度比较浅，以介绍能源动力工程中主要机械的基本组成、基本结构、基本工作原理和基本性能为主，并不涉及到设计、计算等较深的内容，实际上是以“长见识”为主。
多而不乱是指本课程的整体内容很多，达十一章之多，而且每一章中的内容又涵盖了组成、结构、工作原理和性能等内容，课程的整体内容编排规律，各章内的编排也都遵循组成、结构、工作原理和性能这样的安排。
分门别类是将能源动力工程各专业方向所涉及到的同类机械和设备进行有机整合，将热能工程方向（汽轮机）、动力机械方向（燃气轮机）、流体机械方向（离心通风机、透平鼓风机、水轮机）以及制冷低温方向（离心式制冷压缩机、透平膨胀机）等共性知识整合为第二章（叶轮机械的基本理论），在分别展开为第三章（叶片式工作机）和第四章（涡轮机）以突出其各自具有的特色与不同点；将动力机械方向（内燃机）、流体机械方向（活塞式压缩机、活塞泵）以及制冷低温方向（活塞式制冷压缩机）等共性知识整合为第五章（往复活塞式机械的结构分析），在分别展开为第六章（内燃机）和第七章（容积式压缩机和泵）以突出其特色与不同点；将各专业方向所涉及到的传热传质设备统归到第八章（热质交换设备），将涉及到燃烧的换热设备则归为第九章（锅炉及其主要部件），第十章和第十一章则是由前九章所介绍内容构成的两类典型的能源动力装置（系统）。
