接触网常见故障处理方法及案例

地铁接触网的常见故障及应对策略地铁接触网是地铁系统中至关重要的设备之一，它是地铁列车与供电系统之间的关键枢纽，是地铁列车正常运行的保障。

由于接触网所处环境复杂，设备运行时间长，常常会出现各种故障。

本文将就地铁接触网的常见故障及应对策略进行详细介绍，希望能够对相关工作人员有所帮助。

一、常见故障及原因1. 接触网断线接触网断线是最为常见的故障之一。

其原因通常为电缆老化、设备损坏、外力破坏等。

接触网断线会导致供电不畅，影响地铁列车正常运行。

2. 接触网接触不良接触网与地铁列车集电弓的接触不良，会导致供电不畅，影响地铁列车正常运行。

接触不良的原因主要有集电弓磨损、接触网腰条损坏等。

弓网是接触网的主要构成部分，弓网不良会影响接触网的供电能力，导致接触网的供电效果降低。

4. 接触网冰雪覆盖冰雪覆盖会导致接触网的绝缘性能下降，增加接触网发生故障的可能性。

以上就是地铁接触网常见的故障及其原因，下面将介绍相应的应对策略。

二、应对策略对于接触网断线，需要首先及时查找断线点的具体位置，然后对断线点进行修复。

在修复过程中，需要确保安全作业，将地铁列车停靠在安全位置，避免因为接触网断线导致安全事故的发生。

接触网与地铁列车集电弓的接触不良通常需要及时更换集电弓，或者对接触网的相关部件进行修复。

还需要加强集电弓的维护管理工作，定期对其进行检查和维护，确保其正常运行。

对于弓网不良的情况，需要及时更换不良的弓网，并对更换后的弓网进行测试验证，确保其正常运行。

冰雪覆盖会导致接触网绝缘性能下降，对此需要提前做好防冰防雪工作，定期对接触网进行清理，确保其正常供电。

除了以上的常见故障及应对策略外，地铁接触网还有一些其他可能出现的故障，如接触网杆塔倾斜、接触网杆塔基础沉降等，需要相关工作人员定期进行检查和维护，确保地铁接触网的正常运行。

地铁接触网作为地铁系统中的重要设备，其正常运行关乎地铁列车的安全和顺畅运行。

对于地铁接触网的故障，需要及时采取应对措施，确保其正常供电，保障地铁列车的正常运行。

地铁供电系统中柔性接触网常见故障和防范措施解析一、常见故障1.接触网脱落：接触网的脱落是常见的故障之一、脱落可能是由于接触网的松动、接触线杆的断裂或其他外力引起的。

当接触网脱落时，地铁列车无法获得正常的供电，会导致线路运营中断。

2.接触线弯曲或断裂：接触线的弯曲与断裂也是柔性接触网常见的故障。

这可能是因为接触线老化、受到外力破坏或其他原因引起的。

弯曲或断裂会导致供电不稳定或中断，影响地铁线路的运营。

3.接触线污染：柔性接触网的常见故障还包括接触线的污染。

接触线上的铁锈、灰尘等杂物会增加接触电阻，降低供电的稳定性和可靠性。

长期的污染会造成线路的供电能力下降，从而影响地铁的正常运行。

二、防范措施1.定期巡检和维护：地铁供电系统应建立定期的巡检制度，对柔性接触网进行检查。

巡检过程中应特别关注接触线和接触线杆的固定情况，确保不出现脱落、弯曲或断裂等问题。

同时，对接触线进行清洗，防止污染。

2.安全防护措施：为了降低接触网故障的发生概率，应加强安全防护。

可以设置防护网或隔离设备，防止外力对接触线的直接冲击，减少因外力引起的故障。

3.技术改进：在柔性接触网的设计和制造过程中，应采用可靠的材料和工艺。

新型材料和技术的引入可以提高接触网的耐久性和抗外力能力，减少故障的发生。

4.故障监测和预警系统：为了及时发现接触网的故障，应建立故障监测和预警系统。

通过监测接触线的电流、电压等参数，可以快速判断是否存在故障，及时采取措施进行修复。

5.设备备份和应急措施：为了减少接触网故障对地铁运营的影响，应建立设备备份和应急措施。

例如，备用的接触线杆和接触线可以快速更换来保证供电的连续性。

总之，柔性接触网常见的故障主要包括接触网脱落、接触线弯曲或断裂、接触线污染等。

为了减少故障的发生，应采取定期巡检和维护、安全防护措施、技术改进、故障监测与预警系统以及设备备份和应急措施等防范措施，保证柔性接触网的正常运行，确保地铁线路的顺畅运营。

地铁接触网的常见故障及应对策略地铁接触网是地铁系统中不可或缺的部分，它承担着向地铁列车供电的重要任务。

由于长期运行和环境因素等原因，地铁接触网常常出现各种故障，给地铁运营带来不小的影响。

及时发现并应对地铁接触网的故障，是确保地铁系统安全、高效运行的重要工作之一。

本文将针对地铁接触网的常见故障及应对策略进行详细介绍，以帮助相关工作人员更好地做好故障应对工作。

一、常见故障类型1. 接触网断线接触网断线是指接触网的导线出现断裂或脱落的情况。

这种故障可能发生在接触网上空的吊挂设备上，也可能发生在接触网的绝缘支柱或连接件上。

2. 接触网打滑接触网在潮湿天气或雨雪等恶劣环境下，接触线路可能出现漏电或断电现象，导致接触网打滑。

3. 接触网接触不良接触网与地铁车辆受电弓的接触不良，可能导致电力传输不畅，影响列车的正常运行。

4. 接触网燃烧长期使用或者接触网老化等原因可能导致接触网燃烧，给地铁系统带来安全隐患。

二、应对策略1. 接触网断线当出现接触网断线故障时，第一时间必须暂停列车运行，并通知相应维护人员前往现场查找故障点。

维修人员要及时到达现场，对断线处进行维修。

在维修期间，应采取临时供电措施，以确保地铁系统能够正常运行。

维修完毕后，需要对维修部位进行检测，确保接触网正常，列车安全运行。

2. 接触网打滑接触网打滑常常发生在潮湿天气或雨雪天气下，此时必须立即采取应对措施，如增加接触网维护保养频次，在恶劣天气条件下及时进行清洗和除冰处理等。

在列车运行中，应加强驾驶员对接触网情况的观察，一旦发现接触网打滑情况，应及时报告相关部门进行维修处理。

3. 接触网接触不良接触网与地铁车辆受电弓的接触不良情况，一旦发现，需要及时停止列车运行，并派遣维修人员进行检修。

对于接触不良导致的电力传输不畅问题，维修人员需及时调整受电弓的接触角度和压力，确保接触良好。

4. 接触网燃烧当接触网出现燃烧情况时，必须迅速采取灭火措施，避免事故扩大。

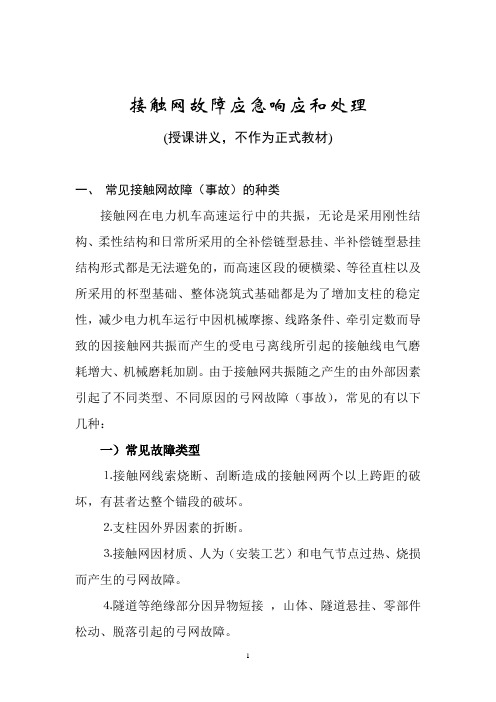

接触网故障应急响应和处理(授课讲义，不作为正式教材)一、常见接触网故障（事故）的种类接触网在电力机车高速运行中的共振，无论是采用刚性结构、柔性结构和日常所采用的全补偿链型悬挂、半补偿链型悬挂结构形式都是无法避免的，而高速区段的硬横梁、等径直柱以及所采用的杯型基础、整体浇筑式基础都是为了增加支柱的稳定性，减少电力机车运行中因机械摩擦、线路条件、牵引定数而导致的因接触网共振而产生的受电弓离线所引起的接触线电气磨耗增大、机械磨耗加剧。

由于接触网共振随之产生的由外部因素引起了不同类型、不同原因的弓网故障（事故），常见的有以下几种：一）常见故障类型⒈接触网线索烧断、刮断造成的接触网两个以上跨距的破坏，有甚者达整个锚段的破坏。

⒉支柱因外界因素的折断。

⒊接触网因材质、人为（安装工艺）和电气节点过热、烧损而产生的弓网故障。

⒋隧道等绝缘部分因异物短接，山体、隧道悬挂、零部件松动、脱落引起的弓网故障。

⒌因补偿卡滞、悬挂卡滞、线岔卡滞、零部件卡滞引起的接触网设备几何参数变化引起的弓网故障等。

二）故障案例⒈接触网换线电连接安装不够、连接方式错误引起设备烧损引起的刮坏受电弓、接触网断线。

⒉闲杂人员偷盗运输器材砸断支柱、金属翘起造成接触网电地距离不够的跳闸烧断接触网线索。

⒊定位器脱落、线夹断裂、电连接位置安装不当定位环烧损。

①材质问题：内在质量造成的断裂后脱落。

②人为原因：紧固过度造成部件断裂、脱落。

③安装工艺原因：线索抽脱。

安装工艺错误造成的打、碰、刮现象。

④保安设施丢失、地线丢失、异物短接绝缘体烧断线索、定位、绝缘子、支柱。

接地极、工务抬拨道。

⒋隧道、山体埋入杆件回填不实、埋入深度不够、楔子未打开。

⒌卡滞引起的几何参数变化。

二、故障的应急响应和处理⒈故障情况下的应急响应：⑴迅速了解故障现场情况并记录（值班人员）①发生时间：故障抢修时间的掌控。

②接到通知时间：规定时间内迅速出动，备料、出车③故障发生区段（或变电所故测仪指示公里）：利用第一印象对现场环境初步了解，以便安排车辆、人员、料具第一时间到达现场。

地铁接触网的常见故障及应对策略分析1. 引言1.1 地铁接触网的常见故障及应对策略分析地铁接触网是地铁系统中非常关键的部件，负责向地铁车辆供电，保障地铁的正常运行。

由于受到环境影响和长期使用等因素，地铁接触网也会出现一些常见故障。

在本文中，我们将对地铁接触网的常见故障进行分析，并提出相应的解决策略。

常见故障一：接触网杆断裂。

接触网杆断裂会导致接触网杆无法正常支撑接触网，影响接触网供电效果。

解决方法包括定期检查接触网杆的状态，及时更换老化或断裂的接触网杆。

常见故障二：接触网接头脱落。

接触网接头脱落会使接触网失去连接，造成地铁车辆断电运行。

需要加强对接头连接的检查，确保连接牢固。

常见故障三：接触网弯曲变形。

接触网弯曲变形会导致接触网与地铁车辆接触不良，影响供电质量。

需要定期对接触网进行调整，保持其形状和位置。

常见故障四：接触网漏电。

接触网漏电会造成安全隐患，需要及时对漏电点进行修复，确保接触网的绝缘性能。

常见故障五：接触网短路。

接触网短路会使地铁系统瘫痪，影响列车运行。

应加强对接触网的绝缘检查，有效预防短路事件发生。

针对以上常见故障，地铁管理部门需要采取相应的应对策略。

首先是定期检查和维护接触网，确保其正常运行。

其次是加强对接触网设备的监控和预警，提前发现并处理潜在故障。

最后是提高接触网设备的耐久性和可靠性，减少故障发生的可能性。

地铁接触网的正常运行对于地铁系统的安全和稳定至关重要。

通过有效的预防和应对措施，可以减少接触网故障的发生，确保地铁运行的顺畅性和安全性。

2. 正文2.1 常见故障一：接触网杆断裂接触网杆断裂是地铁接触网常见的故障之一，可能会导致接触网失去支撑，影响地铁系统的正常运行。

接触网杆断裂通常是由于老化、材料质量不达标或外部冲击等原因造成的。

一旦接触网杆断裂，会导致线路停电、列车无法正常供电等问题，给地铁运营带来严重影响。

为了有效预防和应对接触网杆断裂故障，可以采取以下措施：定期检查接触网杆的状态，包括外观检查、材质检测等，确保接触网杆处于良好状态。

地铁供电系统中刚性接触网常见故障及对策
地铁供电系统中的刚性接触网是电力传输的重要组成部分，它负责将高压电能传输到
地铁车辆以供其运行，但在使用过程中，刚性接触网也可能会出现故障，以下是常见故障
及对策：
1. 接触线跳动
接触线跳动是指当车辆通过接触线时，接触线随之晃动的现象，这可能会影响电力传
输的稳定性。

解决这个问题的方法是加强接触线的固定，使其不会晃动。

接触线松动是指接触线在使用过程中松动，这可能会影响电力传输的效果。

要解决这
个问题，需要密切监控接触线的使用情况，并定期进行检查和维护。

由于地铁车辆运行时产生的电弧和摩擦，接触线可能会出现烧蚀现象。

这会导致接触
线的电阻增加，进而影响电力传输的效果。

解决这个问题的方法是在接触线上添加插头和
插座，便于更换烧蚀部分。

4. 钢轨磨损
钢轨的磨损也会影响电力传输的效果，因为它作为接触网的基础，与接触线紧密相连。

要解决这个问题，需要及时更换磨损严重的钢轨。

5. 列车供电系统故障
地铁列车供电系统的故障可能会对刚性接触网的使用产生影响。

要有效地解决这个问题，需要对列车供电系统进行定期检查和维护，及时识别和修复故障。

综上所述，刚性接触网在地铁供电系统中具有重要作用，但在使用过程中也可能会出
现故障。

为了保证地铁供电系统的正常运行，需要密切关注接触线、钢轨和列车供电系统
的使用情况，并定期进行维护和检查。

地铁供电系统中刚性接触网常见故障及对策地铁作为城市交通的重要组成部分，供电系统中的刚性接触网是地铁正常运行的重要保障。

在使用过程中，常常会出现各种各样的故障，影响地铁的正常运行。

了解和解决地铁供电系统中刚性接触网的常见故障及对策，对于确保地铁的安全、高效运行具有重要意义。

一、常见故障一：接触网线路线缆老化地铁供电系统中刚性接触网的线路线缆经过长时间的使用，很容易出现老化、磨损等情况。

这种情况一旦发生，就会影响到供电系统的正常工作，甚至引发安全隐患。

需要进行定期的检查和维护，及时检测和更换老化的线路线缆，以确保供电系统的正常运行。

对策一：定期巡检对策二：加强维护除了定期巡检外，还需要加强地铁供电系统中刚性接触网线路线缆的维护工作。

定期清洁和涂抹防腐漆，及时修补损坏的部分，可以延长线路线缆的使用寿命，减少故障的发生。

二、常见故障二：接触网与绝缘子接触不良地铁供电系统中刚性接触网与绝缘子的接触不良是另一个常见的故障。

这种情况一旦发生，会造成供电系统的不稳定，甚至引发短路等严重后果。

需要对接触网与绝缘子的接触情况进行定期检查和维护。

为了避免接触网与绝缘子接触不良所带来的故障，需要定期清洁接触网和绝缘子表面的积灰和污垢。

保持表面的清洁可以确保良好的接触，减少故障的发生。

对策二：松动接触及时处理定期检查接触网与绝缘子的连接情况，发现松动的部分及时处理。

对于松动的接触，需要进行紧固和涂抹导电脂等处理，以确保良好的接触，减少故障的发生。

三、常见故障三：供电系统电压不稳定为了避免供电系统电压不稳定所带来的故障，需要定期对供电系统的电压进行检测。

通过检测，可以及时发现电压异常，采取相应的措施进行调整，确保电压的稳定运行。

对策二：增加稳压设备除了定期检测外，还可以增加稳压设备对供电系统的电压进行稳定控制。

通过稳压设备的使用，可以有效地控制电压的稳定运行，减少故障的发生。

总结：地铁供电系统中刚性接触网的常见故障主要包括接触网线路线缆老化、接触网与绝缘子的接触不良、供电系统电压不稳定等情况。

地铁供电系统中刚性接触网常见故障和防范措施分析地铁作为城市交通系统的重要组成部分，其供电系统的正常运行直接关系到列车的正常运行和乘客的出行安全。

而供电系统中的刚性接触网又是地铁线路中不可或缺的重要部分，其常见故障主要包括接触网脱落、接触网弯曲、接触线松动等问题。

为确保地铁供电系统的安全稳定运行，我们需要采取一系列有效的防范措施。

一、常见故障及原因分析：1.接触网脱落：接触网脱落是指接触网与支柱之间发生脱离的情况。

这种故障可能会导致列车接触网与车辆之间的连接中断，影响列车供电和行驶。

接触网脱落的原因主要有接触网连接件松动、螺栓松动、支柱损坏等。

2.接触网弯曲：接触网弯曲是指接触网在运行过程中出现弯曲变形，导致供电不稳定或断电。

接触网弯曲的原因可能是连接件损坏、异物碰撞、风力作用等。

3.接触线松动：接触线松动是指接触线与接触网之间的连接发生松动，导致接触线振动或脱落。

接触线松动的原因可能是连接螺栓松动、风力作用、车辆异物碰撞等。

二、防范措施：1.定期检查维护：地铁供电系统的刚性接触网应该进行定期的检查和维护，包括检查接触网的连接件、支柱的牢固性、接触线的松紧等，及时修复或更换有问题的部件。

2.提高设备质量：应选择质量可靠的接触网材料和连接件，确保其耐用性和稳定性，减少故障的发生。

3.强化安全管理：加强对地铁供电系统的安全管理，建立健全的维护体系和检修制度，加强设备管理和维护人员的培训，提高他们的安全意识和应变能力。

4.强化监控系统：应当建立完善的监控系统，对供电系统的运行状态进行实时监测，并采取措施对故障进行及时处理，避免事故的发生。

5.规范作业流程：制定规范的作业流程和操作规程，确保操作人员按照标准操作，避免因为操作不当导致的故障。

总之，地铁供电系统中的刚性接触网是保障地铁正常运行的关键设备之一，其故障会严重影响列车的运行安全和乘客的出行。

因此，在地铁供电系统的运行中，我们必须高度重视接触网设备的维护和管理工作，通过加强设备维护、提高设备质量、强化监控系统等手段，保障地铁供电系统的安全稳定运行。

地铁供电系统中柔性接触网常见故障和防范措施解析地铁供电系统中的柔性接触网是保障地铁正常运行的重要组成部分，它承担着供电、传输电能等重要功能。

由于柔性接触网长期在高温、高湿和高污染环境下运行，容易出现各种常见故障，影响地铁供电系统的正常运行。

对柔性接触网常见故障及其防范措施进行深入分析和解析，对地铁供电系统的稳定运行具有十分重要的现实意义。

一、柔性接触网常见故障1. 接触网拉线断裂柔性接触网拉线是支撑接触网的主要构件，承担着输电和支撑双重职责。

在长期运行中，由于受力过大、材质老化等原因，拉线容易发生断裂故障，导致接触网脱落、接触不良等故障。

2. 接触网弓头脱落接触网弓头是接触网与受电车辆之间的重要过渡部件，承担着传输电能和导向受电车辆的作用。

在运行过程中，弓头容易因受力不均匀、锁紧螺栓松动等原因而脱落，造成接触网与受电车辆的不良接触，进而影响电能传输。

3. 接触网接头松动接触网接头是接触网的重要连接部件，负责连接各个接触网段，保证电能的传输。

但在运行中，由于材料老化、螺栓松动等原因，接头容易出现松动，导致电能传输不畅，甚至引发火灾等严重后果。

4. 接触网受电侧绝缘子破损接触网受电侧绝缘子承担着绝缘支撑和引流作用，是保证接触网运行安全的重要部件。

在运行中，由于外界因素或材料老化等原因，绝缘子容易破损，导致电能泄露、触电事故等安全隐患。

1. 加强定期检修和维护针对柔性接触网的常见故障，地铁运营管理部门应加强定期检修和维护工作，并建立健全的巡检制度，及时发现并处理接触网的各类隐患。

2. 提高材料质量和工艺水平在选材和制造方面，应提高柔性接触网的材料质量和工艺水平，采用高强度、抗老化、抗腐蚀等特殊材料，提高接触网的抗风、抗振能力，减少故障发生的可能性。

3. 加强人员培训和管理对维修人员进行专业培训，提高他们的技术水平和安全意识，加强对维修作业的管理，严格按照规章制度进行作业，确保维修作业的安全和质量。

4. 进行设备更新和改造对已经老化的柔性接触网设备进行更新和改造，采用新型材料和技术，提高接触网设备的可靠性和安全性，降低故障发生率。
