ATX电源改功放电源

ATX电源改可调24V7A仿造成功这篇文章只是写给像我一样想把ATX改可调的小白看的，也不知道对错！大神们权当路过吧其实ATX改可调几年前就有人做出来的了，有人成功，有人失败，在这，给大家分享一下，这是我参考的众多大神成功经验中的其中几个帖子/forum.php?mod=viewthread&tid=77478&page=1手电里找到的，这里有改造经典图，一开始我就是按照这图的参数改的/read.php?tid=371264“qq2006bt”大大这贴详细给出了调压所要拆换的元件/read.php?tid=416658猪蹄大大的帖子连接，对小白来说不太容易明白，可作参考下面结合大神们和我个人的改造经验，简单的说说对小白来说，怎么改，拆哪里，换哪里，最好是傻瓜式的教程才是最适合的，我也不例外，可惜这改可调不能，因为每个人的ATX电源都不太可能一样的，里面的电路就不一样了，虽然基本结构都差不多，但这差不多会害死人的。

首先，要知道哪里要拆，哪里要换话就要先了解自己的ATX电源电路的走向，所以我们先给电源的电路先拍张照片对小白来说要看懂哪根线怎么走很难，所以对图片做下处理，用电脑自带的画图软件或ACDSee将图片左右反转，这样就可以对着正面的电子元件来画走线了（我自己处理了一下，方便看，图中个别地方可能标错了，大家凑合看）走线图画好后，对着网上的几张ATX原理图（网上有，这里不提供了）还有大神们的改造经验，自己心里应该有个底了吧好，关于改造的原理什么的，我就不重复了，我也小白不懂，下面就说说怎么改，其实上面的帖子里都有了调压篇：摘至qq2006bt大大的（为简单方便改造，我只保留原12V输出，红字部分为我自己添加说明）1、把ATX电源原有的-5V，-12V，3.3V，5V输出拆除因为改装要大幅度改变电压，不拆除会影响到后面的改装输出。

拆除时必须把变压器出来的整流二极管（靠近输出端的贴着散热片的像三极管那样有三个脚的）也拆了（+5V和-5V，+12V和-12v是同一个绕组输出，一般-5v,-12v使用分立元件整流，+5V和+12V使用整流模块。

元旦前发了一个改电脑ATX电源〔LT494＋LM339方案〕为可调维修电源的帖：，引起不少坛友的关注，有不少坛友要求上教程，为满足这局部坛友要求，现把改可调电源的做法送上，希望对这局部想将ATX电源改为可调电源的坛友有所参考。

搞这个教程花了一些时间，所以也请大家加分支持。

改的方法步骤：1、在不拆开的情况下，改主变压器绕组。

原12V与5V连接端不动，分别拆开公共接地端和5V其他连接端，把并联连接的5V 绕组头尾相联改为串联，串联后的电压约为15V＋7＝22V。

改好后重新焊回原位置。

其他接法的变压器可参考这个改动。

2、拆开电源主板低压局部元件，杂牌L T494＋LM339电源一般都具有一样的元件布局，所以按下列图拆就行了。

长城等大品牌电源因电路有所改动，元件布局不同，所以撤除时注意搞清楚元件布局再拆。

撤除原那么是：1、撤除除穿插调剂电感外的低压电路局部；2、撤除＋12V、＋5V、－12V、－5V保护电路元件；3、撤除原电路中与LT49416脚相连的电流保护元件；4、撤除与LM 3395脚相连的除保护保持电路元件外的其他元件。

3、在原电路中，LT494基准电源13、14、15脚是相连的，所以将15脚印刷线路割断，把这个脚单独别离出来。

4、按照下列图焊接上改动局部的元件。

原LM3394脚的电路以及5脚保护保持电路保存。

5、假如电压、电流表不是2线的，必须另外配置单独供电电源。

6、电压调节范围为0－26V，最大电流限定范围为0－6A。

如需要改为0－30 V，可将LT4941脚上取样电阻由22 K改为或26K也可，要求不非常严格。

电压、电流调节电位器建议用线绕电位器，这样接触比拟可靠。

如需要其他调压、调流范围，调压调流上取样电阻可借用扬洲电脑的这个工具计算：(27 K) 下载次数:213下面是该电源输出不同电压的图片：。

前几天发帖atx电源改0V-30V可调电源，我有朋友说很乱，我整理了一下，这是以前的帖子现在开始整理：我的得到了猪蹄煮不烂朋友的大力支持，在他的帮助下一步一步的进行，原文参考：第一步：打开电源拆除电源的 -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。

第二部：拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚的电阻，上面的电容不要拆，第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。

”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。

所以1脚能比较出电压是不是升高了，或者降低了”第四步：把12V的输出电容换成耐压50V的，不然会吓你一跳。

第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个的电阻接到TL494的1脚另一端接地，（我没有的电阻，我用了个5K的）作为R2。

TL494的2脚接一个的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的电阻的阻值，顺利的把电压从到了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。

我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

电位器一定要买线绕的，那样就不会感觉调电压变化太快。

电位器可以选用5K-40KZ 之间的任意阻值。

电源的输出端要接个3W500的放电电阻，可以及时的放掉输出电容剩余的电。

【新提醒】菜鸟的0~50V，0~10A的ATX电源改可调电源的过程想到那就要付诸于⾏动，⾸先是在论坛搜索⼤神们的帖⼦，再仔细的阅读，把有⽤的全部收藏。

其中像猪蹄煮不烂⼤神的ATX改可调原理最经典，建议要改ATX可调的都去看看，帖⼦：/read.php?tid=328518。

但是由于⾃⼰的电⼦基础太差，猪蹄煮不烂的ATX改可调的原理也不是能完全理解。

所以我是看了另外⼀篇的帖⼦改的，那个相对于新⼿来说⽐较容易，可以说是⼿把⼿的教程了，原帖在这⾥：/read.php?tid=336224，在此对原贴作者表⽰感谢。

改造的步骤如下，⼀台能⽤的ATX电源，如果是坏的要先修好，建议别⽤太旧的电源，因为旧电源有很多元件都有可能失效了，虽然能改造成功，但是啸叫会很难解决。

1.⾸先把ATX电源的线全部拆掉，绿线跟地短接。

2.把+3.3V，-5V，+5V，-12V上的元件全部拆掉，不懂的话，从输出端往回拆。

3.把+12V线路通往494或者7500IC 1脚上的电阻换成24K的5⾊环电阻，+12V线路上的稳压⼆极管也要拆掉。

4.把+12V跟地之间的电容换成耐压30V以上的。

5.TL494的1脚再接⼀只12K的5⾊环电阻到地。

调压电位器⽤精密多圈可调电位器，阻值为10K的，中间脚串个10K的电阻再接到TL494的2脚（如果不能从0V起调就把10K电阻去掉，我的是加了后能减少⼀点啸叫），电位器的另外两个脚，⼀个接地，另外⼀脚接TL494的13、14、15脚（这3个脚是连起来的），到此就能调电压了，如下图：6.调压成功后，就可以改调流了。

调流我是按照这个帖⼦来做的（/read.php?tid=2419806，在此也表⽰感谢，对于⼩⽩来说真的很有⽤），⾸先把TL494的15脚跟13、14脚单独分开，TL494的16脚接⼀个5W 0.01欧的陶瓷电阻，然后电源输出的负极就接16脚。

调流电位器也是⽤精密多圈可调电位器，阻值为1K的，中间脚串⼀个10K电阻接到15脚，另外两个脚，⼀个接地，另⼀个串47K电阻接到13、14脚，根据原贴我⼿绘了⼀张调流的电路图，设置最⾼电流改图中红框处的电阻，我是⽤了300K+100K的可调电阻，电位器扭到最⼤后，再微调100K电位器，如下图：到此，调压调流的⼤概步骤就是这样。

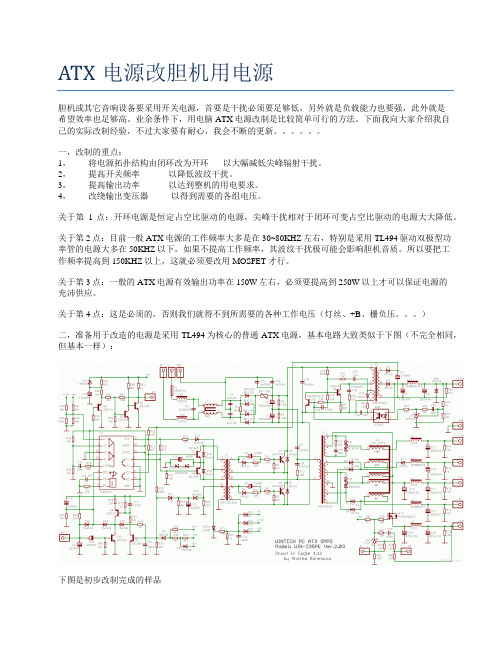

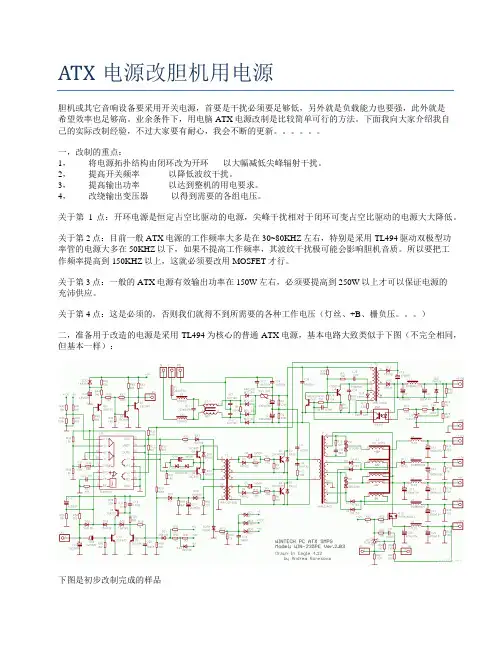

ATX电源改胆机用电源胆机或其它音响设备要采用开关电源，首要是干扰必须要足够低，另外就是负载能力也要强，此外就是希望效率也足够高。

业余条件下，用电脑ATX电源改制是比较简单可行的方法。

下面我向大家介绍我自己的实际改制经验，不过大家要有耐心，我会不断的更新。

一，改制的重点：1，将电源拓扑结构由闭环改为开环-----以大幅减低尖峰辐射干扰。

2，提高开关频率----------以降低波纹干扰。

3，提高输出功率----------以达到整机的用电要求。

4，改绕输出变压器--------以得到需要的各组电压。

关于第1点：开环电源是恒定占空比驱动的电源，尖峰干扰相对于闭环可变占空比驱动的电源大大降低。

关于第2点：目前一般ATX电源的工作频率大多是在30~80KHZ左右，特别是采用TL494驱动双极型功率管的电源大多在50KHZ以下，如果不提高工作频率，其波纹干扰极可能会影响胆机音质。

所以要把工作频率提高到150KHZ以上，这就必须要改用MOSFET才行。

关于第3点：一般的ATX电源有效输出功率在150W左右，必须要提高到250W以上才可以保证电源的充沛供应。

关于第4点：这是必须的，否则我们就得不到所需要的各种工作电压（灯丝、+B、栅负压。

）二，准备用于改造的电源是采用TL494为核心的普通ATX电源，基本电路大致类似于下图（不完全相同，但基本一样）：下图是初步改制完成的样品输出:开关频率160KHZ左右6.3V/6A(最大可以到10A）360V/500mA-90V/50mA三，实际改造A，振荡驱动与检测控制电路的修改：因为要将原来闭环的工作方式改为开环，另外要提高工作频率，后面开关功率管需要改为MOSFET场效应管，所以需要：1，修改TL494的检测电路。

2，修改决定振荡频率的RC参数。

3，提高工作电压。

4，修改驱动后级的方式。

这部分的原图如下图这部分修改后的电路如下图振荡驱动与控制部分电路之所以如修改图所示改制：1，因为要改成开环结构，也就是无电压反馈的不稳压结构，所以TL494里面两个检测放大器全部令其无输出，做法就是把其正相端（pin1、pin16）接地，反相端（pin2、pin15）接参考电压VREF（+5V），同时把其外围的检测部分电路全部去除。

电脑ATX电源改0V-30V可调电源，电流7A（申精）之吉白夕凡创作创作时间：贰零贰壹年柒月贰叁拾日前几天发帖atx电源改0V-30V可调电源，我有朋友说很乱，我整理了一下，这是以前的帖子现在开始整理：我的得到了猪蹄煮不烂朋友的大力支持，在他的帮忙下一步一步的进行，原文参考：第一步：打开电源裁撤电源的3.3V -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部裁撤。

第二部：裁撤TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后裁撤2脚的电阻，上面的电容不要拆，第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不克不及从0V 起调。

”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。

所以1脚能比较出电压是不是升高了，或者降低了”第四步：把12V的输出电容换成耐压50V的，否则会吓你一跳。

第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个4.7K的电阻接到TL494的1脚另一端接地，（我没有4.7K的电阻，我用了个5K的）作为R2。

TL494的2脚接一个2.2K的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不克不及从0v调起，又请教网友猪蹄煮不烂，在他的帮忙下，减少电位器中端的2.2K电阻的阻值，顺利的把电压从0.1V到28.6V了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。

我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不克不及共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

atx 300p4 pfc 电脑电源改装成可调电源充电电脑电源改装成可调电源充电看过很多关于电脑电源改可调电源的方案，光是看了那些方案都觉得很复杂，更何况改动的地方太太多，最主要的就是还要改动一个变压器，难度太大，不易上手，不但耗时费力不说。

成功率很低。

也不知道有没有改成功的先例，但是对于大多数的DIY也是望而却步。

偶也需要一个可调电源，于是决定自己用电脑电源改装一个可以调节的电源，但是不想使用那些复杂的改装方式，那么有没有一个改动点少，而且效率高的方法呢？花了一整天的时间对电脑电源的原理进行了更多的了解，呵呵！终于让我发现了它的“弱点”，原来电脑电源大部分都是通过PWM芯片来调节电压，只要改变了电路反馈给芯片的检查电压，也就可以改变输出的电压。

一般用的芯片是494或7500，电脑电源PWM芯片基本上可以互换，各脚参数都一样。

都是通过1，2脚来控制稳压电压的。

其中1脚是电压反馈入，2脚是基准电压，第4简单点说就是开关，跟电压和电流保护，只要把这几个点的关系搞清楚了，那么电脑电源改装成可调电源就有机会成功了。

我找了一个长城300W电源、型号是ATX-300P4-PFC，拆开外壳将电容16V2200UF电容换成35V2200UF，见图：2010-6-27 12:10 上传下载附件(790.25 KB)然后找到连接494第一脚的两个电阻，把电阻连芯片1的那一端脚挑起来，在它和芯片1脚之间串联一个10K的可调电阻，图：电位器中间的脚跟其中一个脚相连，然后并上一个50V1UF的电容，电位器跟主板连线要用屏蔽线：芯片第4脚接地，这样就去掉了电压保护电路跟电流保护电路一通电就会直接开机了：2010-6-27 12:40 上传下载附件(1005.84 KB)这样改装就完成了。

先通电测试一下，看看有没有什么异常。

】注意在通电之前一定要先检查一下电路并且把电位器调到阻值最低：这是12V测试5V测试12V可调到18V2010-6-27 13:00 上传下载附件(822.94 KB)这样就算OK了，可以装机了。

将AT电源改造为可调稳压电源先发个ATX的电路图，以便参考，我是用AT电源改的，电路差不多。

1：先拆除5V等输出端的整流二极管（保留12V的整流二极管），更换12V处的滤波电容，参考上图拆除图中以下元件D（这个是供494电源的，很好找的，负极接12V输出端的，正极连到494的12脚），R25，R26，R20，R21（494第1脚的元件）R19，R24（494第2脚的元件，并且切断与393的连接），简单的方法是直接切断494第1，2脚与线路板的连接。

2：切断494第15，16脚与线路板的连接，一般AT电源上这2脚是不用的，我们要用他来控制输出电流3：拆掉LM393的1，2，3脚元件下面就要改电压和电流取样了，一般大家都在494的2个比较器的一端设一个固定的基准电压，然后取样输出电压(取样电压通过电位器调节比例)和固定的基准电压进行比较,达到输出电压可以调节的目的,这样的话,使的电压的调整下限受到基准电压的限制,而我现在是调节基准电压,输出端的电压取样用固定比列,这样一来,基准电压可以从0V起调,取样电压和基准电压比较后的结果大家应该可以想到,实际的结果是输出端电压可以到20V的电压表显示0V,呵呵。

利用了1个0-20V和1个0-20A的表作显示，表的接法如下图取用一个电位器（我用的5K），1端接地，另一端接494的14脚，中心脚接到494的2脚，在原12V输出处接一个15K电阻到494的1脚，另在494的1脚接一个5K电阻到电流表的正端，在494的2脚和3脚接一个1000P左右的电容，这样电压控制部分就改好了，应该很容易吧，上面两个电阻的数值是输出上限20V，下限可以接近0V；电流取样部分比电压部分稍多点，因为20A的电流表满量程199mV，1A时10mV，0.1A时只有1mV，呵呵，这个电压太小了，如果直接送到494去，那么电流控制精度就很差了，1mV电压估计494不会动作，所以我拆掉了LM393的1、2、3脚元件，用它来构成一个大约40倍的放大器，这样在10A 电流时输出4V，0.1A时有40mV，将此电压送到494的16脚，同15脚给定的约0-4V基准电压比较；辅助电源：AT电源没有辅助电源，用了一个几块钱的电子变压器，就是点12V射灯的DD，绕了3个绕组，整流后经过一个7812,2个7805稳压，(一个12V和两个5V，3组独立)两个5V给表供电，12V给494供电，接到494的12脚，即原来拆掉的D的+端。

ATX 电脑电源改可调电源0——44V 无级可调，电流IC 是7欧姆电阻入地（不0.47左右的线6脚的电阻和电容不要变动。

使12V 的整流桥，用两个又一篇：ATX 电脑电源的“充分利用”PC 电脑的ATX 标准电源技术成熟可靠，电路简单，廉价经济，功率适中200-300W。

将其改造成0-110 伏的通用直流可调电源，并且0-2A 可调限流。

非常适合家电修理、电子爱好者、学校实验室等使用。

其它杂志上见过废电源改制文章，都是固定恒压输出。

本文改动较大，包括主输出变压器，电流电压反馈环节，电压电流给定环节，及输出整流电路，去掉电源开关机电路等。

适合于有较高水平的爱好者。

如从新制作电路板批量生产也容易。

本人改制两台，一台用于某工厂230W110V 直流他励电机测试，另一台用于模拟直流埋弧电焊机输出电压，调试焊接控制电路。

因为带有完善的恒流特性，使用安全可*，两年来使用效果非常好。

现奉献给大家，仅供参考。

一、 ATX 电源结构：现在PC 电脑电源结构大部分相同，可以说是经典设计。

它是推挽式脉宽调制PWM 开关电源，核心的PWM 控制器是TL494 芯片，资料网上有地是，读者可以搜之。

辅助5V 电源多采用单管自激电源，LM339 电压比较器构成PG 信号和其它检测保护电路，基本原理不是本文重点，读者可以参考相关书籍。

二、改制说明：改制后的电路如图（1）。

为了尽量减少投入，大部分采用原部件。

依据电路图把LM339 周边器件焊掉，开关机器件去掉，主变压器，各路整流二极管，滤波电容，滤波电感全部焊掉。

然后清理线路板。

注意，保护好主变压器和滤波电感以便改制。

按下面说明选择器件，利用原来焊孔和线路计划安放新器件，因为器件较少很容易放下，无法走通时可通过切断，焊连线跳线措施如图完成线路。

输出部分主要是变压器TF2，因为输出电压较高，需要改绕二次线圈。

方法是：将变压器磁芯加热70 多度（温度不能太高），拆开磁芯，然后拆掉外层的一次绕组，记清这一绕组的匝数，注意保存绝缘材料和原铜线一会再用。

电脑ATX电源改0V-30V可调电源，电流7A（申精）前几天发帖atx电源改0V-30V可调电源，我有朋友说很乱，我整理了一下，这是以前的帖子/read.php?tid=331637现在开始整理：我的得到了猪蹄煮不烂朋友的大力支持，在他的帮助下一步一步的进行，原文参考：/read.php?tid=328518第一步：打开电源拆除电源的3.3V -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。

第二部：拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚的电阻，上面的电容不要拆，第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。

”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。

所以1脚能比较出电压是不是升高了，或者降低了”第四步：把12V的输出电容换成耐压50V的，不然会吓你一跳。

第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个4.7K的电阻接到TL494的1脚另一端接地，（我没有4.7K的电阻，我用了个5K的）作为R2。

TL494的2脚接一个2.2K的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的2.2K电阻的阻值，顺利的把电压从0.1V到28.6V了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。

我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

ATX电脑电源改可调电源0-25V 0-10A更新原件列表如下 :电阻:10K*4个 ***47K*3个 ***2.2K*1个 ***620欧姆*1个 ***500欧姆/3瓦0.01欧姆/5瓦 ***** 必须是0.01欧姆的如果不是可以用其他串并联成0.01欧姆如果实在没办法找到0.01 欧姆需要从新计算阻值如果R38变动的话其他电阻也需要变化如R32 R39 R40可调电阻:1K *** 最好采用精密多圈可调电阻10K *** 最好采用精密多圈可调电阻电容:电解电容:50V3300uF*1个50V1uF瓷片电容:103*2 ***104*2 ******星号代表重要电阻电容可以是拆机的或者是新的没有标称是几瓦的可以用1/16的也可以最好用 1/4瓦 1/8瓦的哇电源可算是改成了`` 累死我了这个电源的图纸由"wys111"提供的电路图这个电源采用的是废旧的ATX改造而成电源要求: 一般普通奔Ⅲ 奔四的电脑电源即可 (*注采用的是TL494 或者 7500 )IC的电源才可以只要电源里有494 7500 就可以改造很简单首先我说下很多朋友在改这个电源的时候手里可能没有准确阻值的电阻但是要注意 ** R38 0.01欧姆/5瓦的电阻这个是不可以随便换的如果换这个电阻那么 R32 47K的电阻也需要换否则会导致没有电压输出的还有就是很多朋友手里可能没有 1K的可调电阻 R39 那么可以换成2K的或者几百欧姆的但是要注意的是如果R39换成其他阻值的电阻那么 R32也需要更换阻值不管怎么说 R38 R32 R39这3个电阻如果更换任何阻值其他两个电阻的阻值都要从新计算我的阻值是由 wys111 计算的在改电源的时候推荐在输入端串联个40-60W的灯泡以防高压损坏功率管我还特意为各位在洞洞板上制作了控制电路只要自己把电源494附近无用的元件去除接上我的控制板就可以了这样方便多了我就不在废话了下面看图吧第一个图是ATX电源的电路图以便各位参考这个图是电路图手稿 wys111这个是清晰的电路图 ````。

ATX电源改装可调电源的实践与要领总结在网上有很多关于ATX电源改可调电源的文章，我参阅了大量有关的文章和资料，先后拆掉了三个以TL494为方案的ATX电源进行改装调试，最终获得了圆满的成功。

一些文章标称改装为“30V、40V，输出电流8A、10A”,其实，仔细阅读你会发现它们的改装过程、改装部位以及所用元器件基本是一模一样的，主要的区别是要求输出电压较高时，主开关变压器的次级线圈匝数多上那么一两圈就可以了。

因为P=U.I，改装时要兼顾到你要求的输出电压与电流的乘积，不能让它超过你的电源原额定输出功率。

边改装边查资料的过程是十分浪费时间的，下面就改装过程中涉及的重点基础知识和要领做一个归纳总结，对你的改装一定是十分必要的。

通过深入的分析，改装的最大难点是主开关管的异常发热问题，有时还没等到开关管发热就已经击穿烧毁了，烧上几对开关管后你的信心会大受折扣。

但只要解决了这个问题，你一定能改装成功的。

现将我的成功经验介绍如下：一、功能介绍。

利用废仪器壳改装好的外形图中左侧占据面板约2/3面积的是可调电源部分：依次是电压表、电流表、5V的USB 接口、电源工作指示灯、正负接线柱、电源工作开关、输出电压调节电位器；图中右侧占据面板约1/3面积的是电烙铁电源调压部分：依次是烙铁电源指示灯、烙铁电源三段开关、烙铁工作开关、烙铁插座。

有关部位的放大图片：二、有关制作。

（一）、首先介绍简单电烙铁调压部分。

进行电子制作，经常需要电烙铁长时间通电，因为大功率的干烧而烧死烙铁头。

我设计了以下简单可靠的电路，对30W的烙铁实现了在全功率、80%功率和半功率的三个不同状态，足以满足烙铁的不同工作状态要求：说明：W4和W5是一个双刀单掷开关，它是烙铁电源的总开关。

总开关闭合后，当仅闭合W1时，烙铁为全功率，用于正常焊接；当仅闭合W2时，烙铁为半功率，用于预热待机；当W2和W3同时闭合时，烙铁工作在约80%功率的状态，用于较小零件的焊接。

闲置ATX电源变身可调稳压稳流电源之实践双输出电压0-10v和0-24v，电流0-5A。

因手里无不干胶贴纸，面板暂无标识，以后再搞。

一、ATX电源的选择网上成功例子都是基于TL494 或 KA7500 PWM管理芯片的电源，所以我也不例外，前人栽树后人乘凉嘛。

至于其余的元件，只要不是太缩水就好，具体观察主开关管，主变压器，快恢复整流管等等。

这是我的电源，10几年前的，ATX1.0的，自激启动，所以无辅助电源，算是古董级别看铭牌应该是250w的【made in taiwan】， 5v 23A、 12v 9A 关键参数无辅助电源，所以只有两个变压器高压部分，无PFC，只有一级EMI滤波【倒是方便了改造】，电解电容为330μF主开关管，一对SEC13007，最大电流8A，还算厚道吧主变压器是33mm磁芯，也算是够用了整流管，5v输出的是40v 30A的，12v输出是200v 10A的，另一个是mos管负责3.3v输出，改造中取消，之所以介绍这些参数，是对电源的潜力做到心中有数。

下面元件重点，494芯片这个比较器LM393是辅助芯片负责产生pwr-ok信号及一些保护电路二、我的改造步骤及方法事在人为，改造是否成功取决于你的大脑，这里只介绍方法【如果时间允许，也许以后会写理论篇】。

方法很关键，另外要有200%的耐心和决心。

为了便于研究电路，我对电路板焊锡侧进行了拍照，并对照实物标出元件参数根据实物PCB图片绘制电路图。

不是电子专业，所以不会用专业电路制图软件，绘图过程参考了一些网上经典电路图的，这样才能事半功倍有了电路图就好办多了，找到需要改动的地方，在图纸上做标记。

然后拆的拆，改的改。

事实上，大部分是拆，看我拆了这一堆的元件。

拆的原则是：如果有辅助电源的话【现在的都有】，高压部分及辅助电源不必动。

与改造无关或影响改造的电路尽量拆掉。

必须拆掉的部分是：+3.3v、-12v、-5v各路输出，所有过压、欠压保护电路。

计算机ATX电源改装DIY作者：yzt05应ldhlw、dhchina和niutieg等坛友要求，220V输入，0-10V和0-24V直流可调电压输出公布图片和制作资料。

估计要成多级连续剧，本人又懒又笨，考验大家的耐心，慢慢来。

第一部分：简介和脱衣图片使用计算机ATX电源改装而成，电压0-10V，0--24V两挡，电压表自动转换量程。

电流表量程0--125mA,0--6A两挡。

最大电流6A自动保护。

(图片上面电流表的2.5A是最初设计值，做好后，分流电阻误差太大，成了6A，又重新绘制电流表刻度，标签没有更改)优点：原材料易得价廉；性能威猛无比；输出电压0-24v调整方便。

缺点：开关电源，您懂的，用它给收音机供电，有干扰。

制作难度：一般电子基础的人，只要耐心足够、耐心足够、耐心足够，都能轻易完成，至于外壳、接线端子、电压、电流表，您比我懂，就说我因陋就简的做法，希望您不笑话就好。

关键材料：一个能正常工作的计算机ATX电源，老旧的没有关系，原来输出功率大小都可以，只是影响最终的输出电流大小，但是都够用，原来电源的制作工艺制约您改装后的电源品质。

重要声明：您要看一看，ATX电源的核心芯片是TL494(KA7500相同)，使用这种芯片的占90%以上，我做的是这一种，我只会一点这种芯片的电源改装。

1、改装好的电源如图有些自恋，再来一张2、脱衣3级图正上方顶视图不同角度的图，重点展示相关内容第二集开始陆陆续续上传制作原理、资料，希望对坛友们有点帮助。

拙作“计算机ATX电源改装”得到了朋友们的初步肯定，让我勇气又增加了不少，今天陪LD到单位值班，努力再写一点。

免责声明：不是我这个人矫情，有些话还是说在前面好。

一、受到我的启发、影响开工作类似工作，出现任何意外事故(包括电击、触电、损坏元件设备等)与我无关，您后果自负。

我说的方法只保证我自己的实例成功了，您的ATX电源和我使用的那个电路相同的可能性只是比彩票中50万以上奖金的概率差不多，照猫画虎多数要以失败甚至悲剧告终。

作者：oide025一直以来，我都对无线电和电子DIY有着极大的热情，虽然是个不折不扣的菜鸟，但经过不懈的努力，我也终于独立完成了我的第一件拿得出手的DIY作品，就是这个ATX改造电源再来几张夜景图带70W摩托大灯测试，实际可以到12V，但实在太亮，照片已经看不成了，特璀璨那个是玻璃烟灰缸用来装灯泡，隔热用的主要技术参数：尺寸：长23cm×宽15cm×高8cm电流0~10A、电压0~20V分别无极可调显示屏：1602，可显示电压、电流、功率、负载电阻这个电源的应用非常广泛，使我的DIY又多了一样利器！做试验时用来供电，给电瓶充个电什么的非常方便，还能用来给白光电烙铁供电，给电台供电，实在是居家旅行必备，哦啊哈哈哈哈~~~~有点失态了，不好意思，重新回来作为一个菜鸟，这个电源花费了我2个多月的业余时间，但付出的同时，也给我带来了难以言表的快乐，特别是完成时，那成功的喜悦溢于言表，有坛里的朋友让我开个价，我觉得对我来说，快乐无价！独乐乐不如众乐乐，既然有坛友能看得上，那我就班门弄个斧，把我的改造资料和过程发出来与大家共享，希望坛友，特别是菜鸟坛友们，不要再观望，不要再畏首畏尾，快点加入亲手DIY的队伍来吧！我的改造核心是一个长城ATX-300P4-PFC电源，参数如下：∙交流输入：180-260V∙ 3.3V输出电流：14A∙5V输出电流：21A∙5Vsb输出电流：2A∙12V输出电流：14A改造中利用原12V为输出，其他输出全部拆掉。

建议各位在动手之前先看看相关资料，搞清楚电源改造原理和电源电路分析，对后续的改造工作有百利而无一害，这里要推荐几篇文章，首先是猪蹄煮不烂大大的改造贴，特别是第一季和第二季，其中详细讲解了调压调流改造原理，这里我也简单介绍一下吧，只讲改造重点，菜鸟水平，用词业余，大家凑合着看哈这里首先要给和我一样的菜鸟科普一下开关电源与占空比。

我把电源理解为一个水桶，水桶有个入口（220V），出口是低压直流，水从入口进，出口出，桶里的水位就代表电压，只要保证桶里水用不完就能保证电源正常工作。

[作品展示]ATX电源大移植，无自激0 本帖最后由 whmks 于 2014-10-22 14:01 编辑原创首发于（中国电子DIY）一、指标1、电压0-100V可调。

2、电流0-8A可调。

3、长期工作功率200W（在低电压区是达不到的）。

4、输出波纹100毫伏左右。

5、PCB板，按图装配无需调试无自激（自激是困扰DIY爱好者多年的难题）。

6、不重绕变压器，仅改接，方便移植改装。

二、原理1、用长城电源为版本，适当增减元件，见原理图1和2。

原理图2.jpg (91.28 KB, 下载次数: 48)下载附件保存到相册2014-10-21 12:13 上传2、按照这一改接和不改接变压器的原理可以延伸出多种电压的可调电源。

A：不改接变压器用半桥全波整流有效功率电压在26V左右。

B：不改接变压器用全桥全波整流有效功率电压在50V左右。

C：改接变压器用半桥全波整流有效功率电压在50V左右。

D：改接变压器用并联接法，全桥全波整流有效功率电压在50V 左右（此接法是与100V接法配合，用继电器切换，可解决低电压不能大电流的问题）。

E：改接变压器用串联接法，全桥全波整流有效功率电压在100V 左右。

三、改装1、制PCB板。

制板的走线是防自激的关键（我不是专业人员，不会用软件制，PS的干活），用热转印法制作PCB板（此处省略一万字）。

PCB板有二种，一种是无继电器切换，但可用半桥和全桥整流兼容。

一种是用继电器切换电压全桥整流板，0-46V是并联接法，46-100V是串联接法，在0-100V的电源中一定要用继电器切换，不然在低电压区电流上不去。

2、改接变压器。

主变压器改接具体看图。

辅助变压器改接见图，改辅助是为继电器和风扇供电。

辅助变压器改接3、按图移植ATX电源，见图。

四、电压电流调试1、先安装辅助电源，串一支25W灯泡开机，把5V调5.6V左右就可以了，如不工作请查相关点电压，见原理图，只要元件安装无误就不会不工作。

ATX电源改功放电源ATX电源改功放电源本人将旧ATX电源改造为±22V电源，加一功放电路做成功放，成本约70元，效果相当不错，已成功改造3台。

用开关电源给功放供电最明显的是交流声非常小。

本文主要介绍ATX电源的改造方法，供参考。

首先要选定功放电路，然后才能根据功放要求改造电源。

功放体积要小，否则放在电源内就困难了。

我用的是小余电子买的LM1875的PCB板，功放IC用TDA2050，改造一下做成电流反馈型功放，固定在电源外壳的内部，外面加散热器。

TDA2050最大输出功率32W，最高电压25V，最大输出电流5A，电源电压按22V设计。

下面重点介绍采用TL494芯片电源的改造。

一、从回收电脑的地方买一个坏电源，不超过10块钱，先把它修好，如果不会修也就别想改了。

一定要先修好再改，不然改造完了不能正常工作查故障可就麻烦了。

修好后将输出部分所有连接线、电感、电容、LM339和整流部分全部拆除。

改造要利用原来的焊孔和线路计划安放新器件，因为器件较少很容易放下，无法走通时可通过切断，焊连线跳线措施完成线路。

输入电路和辅助电源部分不要动，不在电路板上的PFC和EMI滤波要拆掉，因为空间紧张。

二、主变压器改造输出变压器的拆开重绕，是整个改造中难度最大的一步，方法是：1、用电烙铁将变压器磁芯加热70 多度，拆开磁芯（磁芯易碎，温度高时更易碎！），完好的拆下磁芯是非常关键的一步，如果磁芯坏了市场上也能买到。

2、ATX电源主变压器普遍采用三明治绕法，高压绕组分成两部分在最里层和最外层，低压绕组在中间，这样的好处是漏感小。

拆掉外层的一次绕组，记清这一绕组的匝数和绕向。

接着拆掉所有的二次绕组，只保留最内层的一次绕组，检查内层绝缘材料是否破损，必要时再加一层胶布，注意如果击穿将使次级输出带电，很危险！3、一般ATX电源变压器的次级5V是3匝，12V是7匝，每匝1.7V左右，改造后也要保证每匝1.7V左右，高电压小电流可取稍高些，低电压大电流可取稍低些。
