新员工挖机培训课程资料---电器系统10、仪表和监控本机器电气系统包括报警单元及电子监控系统，仪表包括发动机水温表、发动机油压表、燃油油位表、电压表、工作小时计、发动机转速表。

所有仪表带背光装置。

图3 1、组合表 2、报警单元 3、组合开关组合表：包括柴油机冷却液温度表、柴油油量表、工作小时计、发动机转速表、柴油机机油压力表、系统电压表。

图51、发动机水温模拟量显示2、水温/液压油温精确值显示3、燃油量模拟量显示4、工作小时累计显示 5、发动机转速模拟量显示 6、转速精确值显示7、机油压力模拟量显示 8、系统电压/机油压力精确值显示发动机冷却水温表（1）--指示发动机冷却液的温度；发动机冷却水温在LCD屏中显示趋势。

水温/液压油温精确值显示（2）--数码显示当前水温或液压油温的精确温度值，使用FUN功能键切换显示水温或液压油温，单位℃。

燃油油位(3)--指示燃油箱的油位，当燃油指示油面在“0”附近时应立即加油。

燃油量在LCD屏中显示趋势。

小时计（4）--显示机器累计工作时间。

转速表（5、6）--显示发动机飞轮转速； LCD屏上部（5）显示趋势， LCD屏下部（6）数码显示当前转速的精确值，单位转/分（RPM）。

机油压力表（7）--显示发动机机油压力，如发动机机油压力过低，应立即停止机器，停止发动机并找出故障的原因，在排除故障之前不要操作机器。

机油压力在LCD屏中显示趋势。

电压/机油压力精确显示（8）--在默认情况下LCD屏数码显示当前系统电压值，单位伏特（V）；通过按动功能键FUN，可切换到显示当前机油压力的精确值，单位Mpa。

报警单元：包括机油压力超低、冷却液温度超高、液压油温超高、油水分离报警、充电指示、预热指示、空气滤芯堵塞，位于机器报警测控点的传感器实时监控整机的运行状况，并根据传感器，压力开关、温度开关的输入信号完成数据的采集和数据处理，驱动报警单元进行报警指示灯亮报警提醒司机。

报警单元在仪表盘上分布情况如下图所示，使用的都是国际通用的符号。

挖掘机电气系统培训教材挖掘机电气系统培训教材第一章挖掘机电气系统的概述挖掘机电气系统是挖掘机的重要组成部分，主要由电子控制系统、马达驱动系统、传感器监测系统、电池供电系统等多个部分组成。

电气系统的设计、维护与修理对于挖掘机的正常使用和操作很重要。

本章将对挖掘机电气系统的概述进行介绍。

1.1 电子控制系统电子控制系统是挖掘机电气系统中的核心部分，它主要负责对挖掘机的各种功能进行控制与管理，包括发动机控制、行走系统控制、液压系统控制和工作装置控制等。

该系统主要由控制器、传感器、执行器和线束组成。

控制器是电子控制系统的主要设备，它负责与其他设备通讯，控制机器行动。

1.2 马达驱动系统马达驱动系统是挖掘机电气系统的重要组成部分，主要包括车体驱动马达、行走驱动器、转台驱动器等。

马达驱动系统由控制器、马达和传动装置组成，控制器负责接收马达控制信号，将其转化为能够驱动马达的电信号，并控制传动装置。

马达通过传动装置带动机器进行行走或转动。

1.3 传感器监测系统传感器监测系统是挖掘机电气系统的关键部分，它主要用于监测和传递机器的相关参数信息，包括油液温度、油液流量、机器位置和速度等。

传感器监测系统通过传感器采集机器的各种参数信息，将其转换为电信号，并传递给控制器进行处理。

1.4 电池供电系统电池供电系统是挖掘机电气系统的配套设施，主要负责为挖掘机的电气设备提供电力供应。

该系统包括蓄电池、电源开关和电气线路等部分，其中蓄电池是电气系统的核心部分，负责为整个系统供电。

第二章挖掘机电气系统的工作原理挖掘机电气系统的工作原理是整个电气系统运行的基础，了解工作原理可以帮助我们更好地理解和操作挖掘机。

本章将对挖掘机电气系统的工作原理进行介绍。

2.1 控制器工作原理控制器是挖掘机电子控制系统的核心部分，负责接收传感器传来的信息，对信息进行处理后控制执行器进行动作。

控制器工作原理可概括为如下四个步骤：（1）接收信号：控制器通过控制器板上的接口接收来自传感器的信号，包括机器的位置、速度、压力等信息。

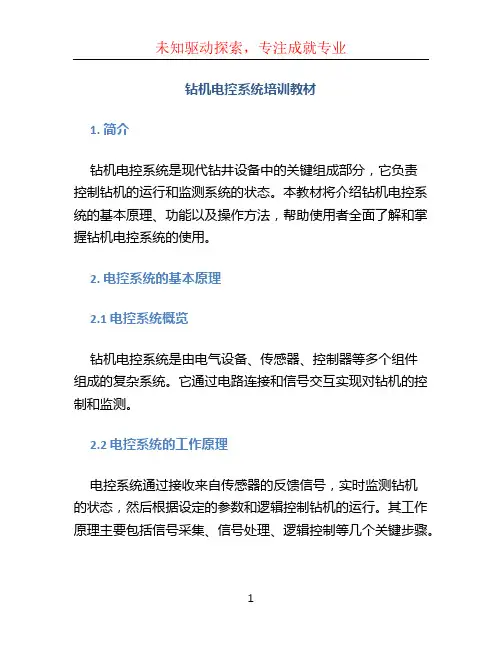

钻机电控系统培训教材1. 简介钻机电控系统是现代钻井设备中的关键组成部分，它负责控制钻机的运行和监测系统的状态。

本教材将介绍钻机电控系统的基本原理、功能以及操作方法，帮助使用者全面了解和掌握钻机电控系统的使用。

2. 电控系统的基本原理2.1 电控系统概览钻机电控系统是由电气设备、传感器、控制器等多个组件组成的复杂系统。

它通过电路连接和信号交互实现对钻机的控制和监测。

2.2 电控系统的工作原理电控系统通过接收来自传感器的反馈信号，实时监测钻机的状态，然后根据设定的参数和逻辑控制钻机的运行。

其工作原理主要包括信号采集、信号处理、逻辑控制等几个关键步骤。

3. 电控系统的功能3.1 钻机运行控制电控系统可以实现钻机的启动、停止、速度调节等基本控制功能。

通过监测钻机的工作状态，电控系统能够合理地控制其运行，提高工作效率。

3.2 状态监测与故障诊断电控系统可以实时监测钻机的各种状态参数，如转速、温度、压力等，以便及时发现异常情况。

同时，它能够根据设定的故障诊断指标，对钻机进行故障诊断，并提供相应的报警信息。

3.3 数据记录与分析电控系统可以记录钻机的运行数据，并根据需要进行数据分析。

通过对数据的统计和分析，可以提供有关钻机工作情况的参考依据，并进行优化和改进。

4. 电控系统的操作方法4.1 基本操作步骤电控系统的操作包括对钻机的启动、运行模式的选择、运行参数的设定等。

本部分将详细介绍电控系统的基本操作步骤，以及常见的操作注意事项。

4.2 常见故障处理电控系统在使用过程中可能会遇到各种故障，如传感器故障、控制器故障等。

本部分将列举一些常见的故障情况，并介绍相应的处理方法，以便使用者能够及时排除故障，确保钻机的正常运行。

5. 操作实例与练习为了帮助使用者更好地理解和掌握电控系统的操作方法，本教材还提供了一些操作实例和练习题，供使用者进行实践操作和巩固知识。

6. 总结本教材通过详细介绍钻机电控系统的基本原理、功能和操作方法，希望能够帮助使用者全面了解并掌握钻机电控系统的使用。

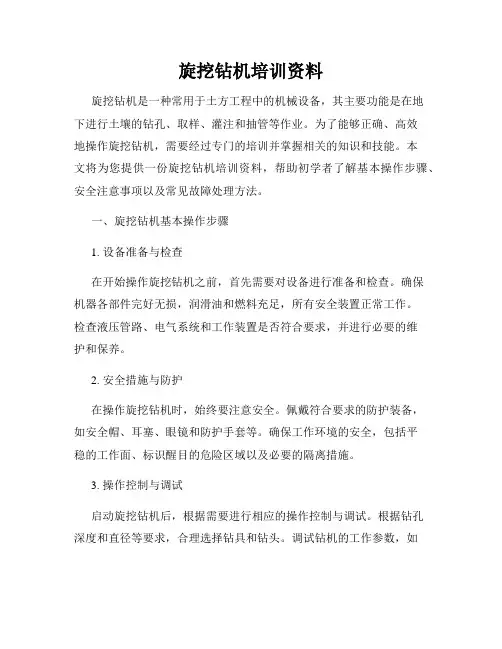

旋挖钻机培训资料旋挖钻机是一种常用于土方工程中的机械设备，其主要功能是在地下进行土壤的钻孔、取样、灌注和抽管等作业。

为了能够正确、高效地操作旋挖钻机，需要经过专门的培训并掌握相关的知识和技能。

本文将为您提供一份旋挖钻机培训资料，帮助初学者了解基本操作步骤、安全注意事项以及常见故障处理方法。

一、旋挖钻机基本操作步骤1. 设备准备与检查在开始操作旋挖钻机之前，首先需要对设备进行准备和检查。

确保机器各部件完好无损，润滑油和燃料充足，所有安全装置正常工作。

检查液压管路、电气系统和工作装置是否符合要求，并进行必要的维护和保养。

2. 安全措施与防护在操作旋挖钻机时，始终要注意安全。

佩戴符合要求的防护装备，如安全帽、耳塞、眼镜和防护手套等。

确保工作环境的安全，包括平稳的工作面、标识醒目的危险区域以及必要的隔离措施。

3. 操作控制与调试启动旋挖钻机后，根据需要进行相应的操作控制与调试。

根据钻孔深度和直径等要求，合理选择钻具和钻头。

调试钻机的工作参数，如旋挖速度、转速和钻进压力等，以及运行模式，如手动模式或自动模式等。

4. 钻孔操作流程进行钻孔作业时，需要按照一定的操作流程进行。

首先，将钻杆和钻头安装到旋挖钻机上，并保持垂直状态。

然后，通过控制台上的操作杆控制旋挖钻机进行下压，同时启动旋转装置使钻头旋转。

当钻头到达设定深度后，停下旋转和下压操作，缓慢提升钻具，同时进行冲洗作业，清除钻孔中的土层。

5. 钻孔完毕与取样当钻孔作业完成后，需要将钻孔内的土样取出进行分析和检测。

使用取样工具和设备，注意避免污染土样。

将土样进行正确的编号和标识，并妥善保存以备后续分析。

二、旋挖钻机安全注意事项1. 严格按照操作规程进行操作，遵守安全操作规定，不擅自改变设备工作参数和工作模式。

2. 在操作旋挖钻机时，保持警觉，并注意观察周围环境。

及时发现和排除存在的危险隐患，保持安全的工作环境。

3. 在进行钻孔作业时，严禁单手操作钻机。

必须用两只手握稳操纵杆，以确保精确的操作。

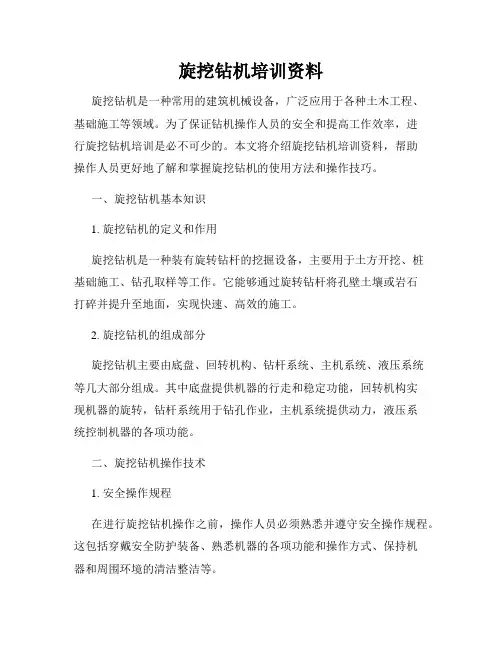

旋挖钻机培训资料旋挖钻机是一种常用的建筑机械设备，广泛应用于各种土木工程、基础施工等领域。

为了保证钻机操作人员的安全和提高工作效率，进行旋挖钻机培训是必不可少的。

本文将介绍旋挖钻机培训资料，帮助操作人员更好地了解和掌握旋挖钻机的使用方法和操作技巧。

一、旋挖钻机基本知识1. 旋挖钻机的定义和作用旋挖钻机是一种装有旋转钻杆的挖掘设备，主要用于土方开挖、桩基础施工、钻孔取样等工作。

它能够通过旋转钻杆将孔壁土壤或岩石打碎并提升至地面，实现快速、高效的施工。

2. 旋挖钻机的组成部分旋挖钻机主要由底盘、回转机构、钻杆系统、主机系统、液压系统等几大部分组成。

其中底盘提供机器的行走和稳定功能，回转机构实现机器的旋转，钻杆系统用于钻孔作业，主机系统提供动力，液压系统控制机器的各项功能。

二、旋挖钻机操作技术1. 安全操作规程在进行旋挖钻机操作之前，操作人员必须熟悉并遵守安全操作规程。

这包括穿戴安全防护装备、熟悉机器的各项功能和操作方式、保持机器和周围环境的清洁整洁等。

2. 钻孔施工技巧钻孔是旋挖钻机的主要工作内容之一。

操作人员需要根据不同的地质条件选择合适的钻杆和钻头，并掌握正确的钻孔技巧。

例如，要保持稳定的进给速度，避免过快或过慢导致钻杆卡钻或钻进不顺畅。

3. 钻孔取样操作钻孔取样是进行工程勘察的重要环节。

在进行钻孔取样操作时，操作人员需要选择合适的取样工具，准确掌握取样深度和取样位置，并及时记录和标注好取样编号和地层信息。

4. 桩基础施工技巧旋挖钻机广泛应用于桩基础施工领域。

在进行桩基础施工时，操作人员需要根据工程要求选择合适的桩材和施工方法，并保持稳定的施工速度和施工质量。

5. 机器维护保养定期维护保养旋挖钻机是保证其正常运转和延长使用寿命的重要措施。

操作人员需要按照维护保养手册进行定期的润滑、清洁和检查，及时处理机器故障和异常情况。

三、旋挖钻机培训课程安排1. 理论培训理论培训是旋挖钻机培训的基础，包括旋挖钻机的工作原理、构造和操作规程等内容。
