井下需要安装传感器的地点以及传感器种类

井下各类模拟量传感器的安装及设置要求一、采煤工作面甲烷传感器的设置：采煤工作面甲烷传感器应尽量靠近工作面设置，离工作面的距离不能大于10m；其报警浓度为0.8CH4，断电浓度为1.5CH4，复电浓度为1.0 CH4，断电范围为工作面及回风巷中全部非本质安全型电器设备。

二、采煤工作面回风巷甲烷传感器的设置：回风巷甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m 范围内；其报警浓度为0.8CH4，断电浓度为0.8CH4，复电浓度为1.0 CH4，断电范围为工作面及回风巷中全部非本质安全型电器设备。

三、掘进工作面甲烷传感器的设置：掘进工作面甲烷传感器设置在巷道迎头5m范围内；其报警浓度为1.0CH4，断电浓度为1.5CH4，复电浓度为1.0 CH4，断电范围为掘进巷道内全部非本质安全型电器设备。

四、掘进工作面回风流甲烷传感器的设置:回风流甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m 范围内；其报警浓度为1.0CH4，断电浓度为1.0CH4，复电浓度为1.0 CH4，断电范围为掘进巷道内全部非本质安全型电器设备。

五、掘进工作面进风流甲烷传感器的设置：采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置甲烷传感器；其报警浓度为0.5CH4，断电浓度为0.5CH4，复电浓度为0.5CH4，断电范围为掘进巷道内全部非本质安全型电器设备。

六、中央变电所甲烷传感器的设置：设置在机电硐室进风流巷道进风处3-5m之内；其报警浓度为0.5CH4，断电浓度为0.5CH4，复电浓度为0.5CH4，断电范围为中央变电所内全部非本质安全型电器设备。

七、一氧化碳传感器和温度传感器的设置：一氧化碳传感器应设在距回风流出口10m-15m范围内风流稳定、一氧化碳等有害气体与新鲜风流混合均匀的位置。

温度传感器应设置在距回风流出口10m-15m范围内，并不影响行人和行车，安装维护方便、风流稳定的位置。

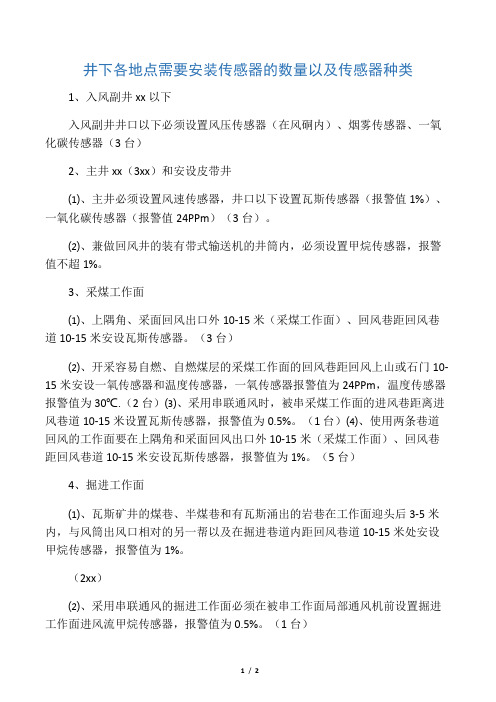

井下各地点需要安装传感器的数量以及传感器种类1、入风副井xx以下入风副井井口以下必须设置风压传感器（在风硐内）、烟雾传感器、一氧化碳传感器（3台）2、主井xx（3xx）和安设皮带井⑴、主井必须设置风速传感器，井口以下设置瓦斯传感器（报警值1%）、一氧化碳传感器（报警值24PPm）（3台）。

⑵、兼做回风井的装有带式输送机的井筒内，必须设置甲烷传感器，报警值不超1%。

3、采煤工作面⑴、上隅角、采面回风出口外10-15米（采煤工作面）、回风巷距回风巷道10-15米安设瓦斯传感器。

（3台）⑵、开采容易自燃、自燃煤层的采煤工作面的回风巷距回风上山或石门10-15米安设一氧传感器和温度传感器，一氧传感器报警值为24PPm，温度传感器报警值为30℃.（2台）⑶、采用串联通风时，被串采煤工作面的进风巷距离进风巷道10-15米设置瓦斯传感器，报警值为0.5%。

（1台）⑷、使用两条巷道回风的工作面要在上隅角和采面回风出口外10-15米（采煤工作面）、回风巷距回风巷道10-15米安设瓦斯传感器，报警值为1%。

（5台）4、掘进工作面⑴、瓦斯矿井的煤巷、半煤巷和有瓦斯涌出的岩巷在工作面迎头后3-5米内，与风筒出风口相对的另一帮以及在掘进巷道内距回风巷道10-15米处安设甲烷传感器，报警值为1%。

（2xx）⑵、采用串联通风的掘进工作面必须在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器，报警值为0.5%。

（1台）5、机电硐室（2台）和采掘、运输机械设备⑴、设在回风流中的机电硐室进风侧距离进风巷道3-5米设置甲烷传感器，报警值不超1%。

⑵、在硐室内设置温度传感器，报警值为34℃。

⑶、采煤机、掘进机、矿用隔爆型蓄电池电机车必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。

⑷、带式输送机滚筒下风侧10-15处应设置一氧化碳传感器（报警值24PPm）和烟雾传感器。

（2台）6、矿井一翼总回风巷设置甲烷传感器，报警值不超1%；设置一氧化碳传感器（报警值24PPm）；设置风速传感器。

井下各类模拟量传感器的安装及设置要求在井下煤矿生产中，模拟量传感器是不可或缺的设备，用于监测各种参数，如温度、压力、流量、液位等。

本文将介绍井下各类模拟量传感器的安装和设置要求。

温度传感器安装及设置要求安装要求1.温度传感器应安装在容易受热的部位，以保证测量的准确性。

2.温度传感器安装应牢固可靠，防止传感器松动或脱落。

3.温度传感器安装应适当避免外部环境干扰，如与热源、水源、电源、信号源等的距离应适当。

4.温度传感器安装应符合相关的安全标准，如安全距离、防爆等。

设置要求1.温度传感器设置应根据实际需要进行调整，如量程、报警值等。

2.温度传感器应定期校准，以保证测量的准确性。

3.温度传感器设置应符合国家、行业、企业的相关要求。

压力传感器安装及设置要求安装要求1.压力传感器应安装在受力部位，以保证测量的准确性。

2.压力传感器安装应牢固可靠，防止传感器松动或脱落。

3.压力传感器安装应适当避免外部环境干扰，如与压力源、水源、电源、信号源等的距离应适当。

4.压力传感器安装应符合相关的安全标准，如安全距离、防爆等。

设置要求1.压力传感器设置应根据实际需要进行调整，如量程、报警值等。

2.压力传感器应定期校准，以保证测量的准确性。

3.压力传感器设置应符合国家、行业、企业的相关要求。

流量传感器安装及设置要求安装要求1.流量传感器应安装在流体管道中，以保证测量的准确性。

2.流量传感器安装应牢固可靠，防止传感器松动或脱落。

3.流量传感器安装应适当避免外部环境干扰，如与流体源、电源、信号源等的距离应适当。

4.流量传感器安装应符合相关的安全标准，如安全距离、防爆等。

设置要求1.流量传感器设置应根据实际需要进行调整，如量程、报警值等。

2.流量传感器应定期校准，以保证测量的准确性。

3.流量传感器设置应符合国家、行业、企业的相关要求。

液位传感器安装及设置要求安装要求1.液位传感器应安装在液位变化较明显部位，以保证测量的准确性。

煤矿井下各类传感器的安装及设置要求详解一、甲烷（瓦斯）传感器的设置：1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。

2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。

3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。

4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。

5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

6、封闭的地面选煤厂机房内上方应设置甲烷传感器。

7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。

8、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。

9、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。

10、抽放泵输入管路中应设置甲烷传感器。

利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。

二、一氧化碳传感器的设置1、一氧化碳传感器应垂直悬挂，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。

2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%。

带式输送机滚筒下风侧10m~15m处宜设置一氧化碳传感器，报警浓度为0.0024%。

3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%。

4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%。

三、风速传感器的设置采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。

风速传感器应设置在巷道前后10m内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。

当风速低于或超过《煤矿安全规程》的规定值时，应发出声、光报警信号。

煤矿井下工作面传感器的吊挂位置一、综采工作面1、上隅角甲烷传感器设置上隅角甲烷传感器设在采煤工作面切顶线的煤帮处，其具体位置距巷帮和老塘侧充填带不大于800毫米，距顶板不大于300毫米。

设置报浓度≥1%，断电浓度以≥1.5%，断电范围是工作面及进、回风巷中全部非本质安全检查型电气设备，复电浓度≤1%。

2、使携式瓦斯检测报警仪设置。

吊挂位置与上隅角甲烷传感器相同（更靠近老唐侧），报警浓度≥1%。

3、工作面甲烷传感器设置工作面甲烷传感设在回风流距工作面割煤线（煤壁）10m范围内，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度以≥1%，断电浓度≥1.5%，断电范围是工作面及进、回风巷中全部非本质安全型电气设备，复电浓度为≤1%。

4、工作面中部甲烷传感器设置中部传感器设在回风巷中部，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度为≥1%，断电浓度为≥1%，断电范围是工作面及进、回风巷中全部非本质安全型电气设备，复电浓度为≤1%。

5、工作面回风流甲烷传感器设置回风流甲烷传感器设在距回风口10~15m处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度为≥1%，断电浓度为≥1%，断电范围是工作面及jin/回风巷中全部非本质电气设备，复电浓度为≤1%。

6、采煤机机载断电仪。

工作采煤机载式瓦斯断仪必须保证灵敏可靠，设置报警浓度≥1%，断电浓度≥1.5%，断电范围采煤机电源，复电浓度≤1%.7、一氧化碳传感器设在距回风巷口10一15m处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，报警浓度为≥0.0024%.8、温度传感器设在距回风口10一15m处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，报警值为30度。

9、风速传感器设在距回风口10一15米处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，报警值为5m/s二、掘进工作面甲烷传感器设置1、工作面甲烷传感器设在距工作面5米范围内，无风筒的一侧，其具体位置距巷帮不小于200毫米，距板不大于300毫米，设置报警浓度为≥1%，断电浓度为≥1.5%，断电范围是掘进巷中全部非本质型安全型电器设备，复电浓度为≤1%。

煤矿烟雾传感器安装位置和范围标准
煤矿烟雾传感器的安装位置和范围需要遵循一定的标准，以确保
其正常运行和有效监测煤矿烟雾。

1. 安装位置要选择在煤矿通风系统中烟雾传播最容易的位置，
如巷道、隧道口、巷道拐角等。

2. 传感器应安装在离地面较近的位置，以便能够及时感知到烟雾产生。

3. 煤矿烟雾传感器的安装数量应根据煤矿特点和尺寸进行计算，确保
整个煤矿区域内都能被有效覆盖。

4. 传感器之间的间距应根据传感器的探测范围和煤矿的特殊情况进行
合理设置，一般应在10-30米左右。

5. 安装传感器时应避免与其他设备或通风系统产生干扰，确保传感器
能够正常运行。

6. 传感器的安装高度应根据烟雾产生的位置和通风情况进行调整，一
般在1.5-2米左右。

总体来说，煤矿烟雾传感器的安装位置和范围应根据具体的煤矿
情况进行合理规划和设置，以确保其能够及时、准确地监测到煤矿内
的烟雾情况，提高煤矿的安全性。

.1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧1０m~1５m处应设置甲烷传感器。

．２、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。

3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。

4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15ｍ处应设置甲烷传感器。

5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

6、封闭的地面选煤厂机房内上方应设置甲烷传感器。

7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。

８、瓦斯抽放泵站甲烷传感器的设置:9、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。

10、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。

11、抽放泵输入管路中应设置甲烷传感器。

利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。

一氧化碳传感器的设置1、一氧化碳传感器应垂直悬挂，距顶板（顶梁)不得大于30０mm,距巷壁不得小于２00ｍｍ,并应安装维护方便,不影响行人和行车。

２、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷,报警浓度为≥0．０024%ＣO。

带式输送机滚筒下风侧１０m~１5m处宜设置一氧化碳传感器，报警浓度为０.０024%CＯ。

3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%CO。

4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0．0０2４%CO。

风速传感器的设置采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。

风速传感器应设置在巷道前后１０ｍ内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。

当风速低于或超过《煤矿安全规程》的规定值时,应发出声、光报警信号。

.1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。

.2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。

3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。

4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。

5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

6、封闭的地面选煤厂机房内上方应设置甲烷传感器。

7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。

8、瓦斯抽放泵站甲烷传感器的设置：9、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。

10、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。

11、抽放泵输入管路中应设置甲烷传感器。

利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。

一氧化碳传感器的设置1、一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。

2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为≥%CO。

带式输送机滚筒下风侧10m~15m处宜设置一氧化碳传感器，报警浓度为%CO。

3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为%CO。

4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为%CO。

风速传感器的设置采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。

风速传感器应设置在巷道前后10m内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。

当风速低于或超过《煤矿安全规程》的规定值时，应发出声、光报警信号。

风压传感器的设置主要通风机的风硐内应设置风压传感器。
